Цвет проводов земля, фаза, ноль

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Содержание

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовая маркировка проводов и кабелей при монтаже ГОСТ ПЭУ

Опубликовано: 10.08.2022

Содержание

Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа.

Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством.

Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов. На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции. О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!

Как определить заземление?

Согласно ПУЭ, земельный провод должен быть окрашен в желто-зеленый цвет. Важно обратить внимание на то, что заводами производителями также практикуется нанесение на земельный провод полос с желто-зеленым окрасом, которые наносят в продольном и поперечном направлении. Иногда оболочка может быть просто желтого либо зеленого цвета. На схеме заземление обозначают латинскими буквами «PE». Многие называют «землю» нулевой защитой, однако путать её с нулем рабочим не стоит!

[su_custom_gallery source=»media: 144,141″ width=»350″ height=»300″ title=»never»]

Как определить нейтраль?

Трехфазные и однофазные электрические сети должны иметь синий, либо голубой цвет нуля. Ноль на схеме обозначается латинской буквой «N». Также его называют нулевым либо нейтральным рабочим контактом!

Как определить фазу?

Фазный провод (L) может маркироваться заводом в одном из таких цветовых решений:

В основном провода фазы бывают черного, коричневого или белого цвета.

Важно!

Цветовая маркировка электрических проводов в данной сфере обладает множеством нюансов и часто новичкам приходится сталкиваться с рядом вопросов

Как например:

• «Что означает аббревиатура PEN?»;
• «Как отыскать заземление, фазу и ноль, если у изоляции нет цвета, либо она обладает нестандартным окрасом?»;
• «Как самому указать фазу, заземление и ноль?»;
• «Есть ли еще стандарты по цветовому окрасу изоляции?».

На каждый из этих вопросов мы сейчас дадим простое и краткое объяснение!

Что означает PEN?

Уже устаревшая система TN-C подразумевает использование глухозаземлённой нейтрали. Плюсом такой системы можно назвать простоту электромонтажных работ. Минусом TN-C является вероятность поражения человека электрическим током в процессе монтажа электропроводки в домашних условиях.

Совмещенный провод имеет желто-зеленый цвет (как у PE), однако на концах изоляции присутствует синий цвет, характерный для нейтрали. На электрической схеме данный контакт обозначается как «PEN».

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции. В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется. В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

Как самому указать L, N, PE?

Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.

Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Заводские стандарты (ГОСТ)

C каждым десятилетием обозначение изоляции видоизменялось, поэтому не исключено, что нижеописанная информация Вам также может оказаться полезной.

До 2000-го года использовалась такая цветовая маркировка проводов:

• N — белый;
• PE — черный;
• L — яркий.

Спустя некоторое время было внесено довольно существенное изменение: PE был «перекрашен» в желто-зеленый цвет.

После этого маркировка стала такой.

• N — черный или белый;
• PE — желто-зеленый;
• L — яркий.

Если же Вам по той или иной причине тяжело ориентироваться между контактами, предоставляем к Вашему вниманию детальную расшифровку маркировки кабелей и проводов по цветам. Маркировка соответствует как отечественным, так и европейским стандартам:

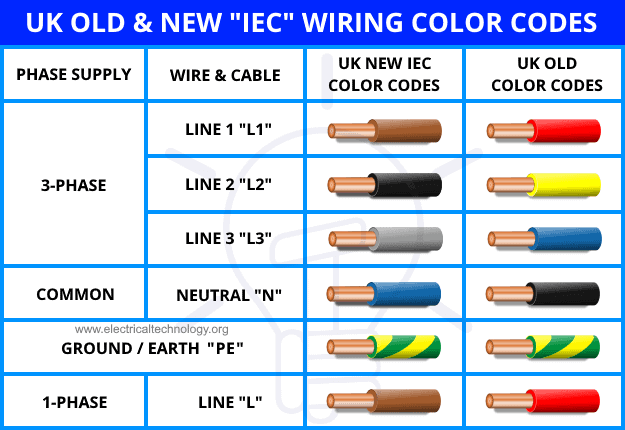

Цвет | Фастеналь

Fastenal использует файлы cookie для улучшения пользовательского опыта

Файлы cookie ни при каких обстоятельствах не используются для обработки, сбора или хранения персональных данных. Если вы хотите, чтобы этот веб-сайт не использовал файлы cookie, настройте параметры файлов cookie в своем браузере. Изменение этого параметра изменит функциональность этого сайта, и ваш пользовательский опыт может быть уменьшен.

Я хочу заблокировать файлы cookie.

Цвет

Черный

Черный электрический провод всегда считается проводником тока. Он обычно используется для питания выключателя или розетки и используется для ножек выключателя.

Синий

Синий электрический провод используется для передачи тока, но не для розеток. Вместо этого он используется для провода под напряжением, протянутого через кабелепровод. Синий электрический провод обычно используется в качестве проводника для трех- или четырехпозиционных переключателей.

Коричневый

Коричневый электрический провод предназначен для 480 В переменного тока, линейного, трехфазного подключения и обычно обозначается как L1. Коричневый электрический провод является частью стандарта проводки силовых цепей переменного тока IEC.

Медь

В соответствии с Национальным электротехническим кодексом США медный провод должен обозначать провод защитного заземления. Медный или неизолированный провод используется для безопасного заземления электрических устройств.

Серый

Серый электрический провод часто маркируется как L3 и обозначается цветовым кодом проводки переменного тока IEC как линейный, 3-фазный. В приложениях для США серый провод может обозначать нейтральную линию при работе с напряжением 110 вольт.

Зеленый

Зеленый электрический провод в соответствии с Национальным электротехническим кодексом США должен обозначать провод защитного заземления. Зеленый провод используется для безопасного заземления электрических устройств.

Оранжевый

Оранжевый электрический провод разрешен Национальным электротехническим кодексом США для использования в приложениях с напряжением 480 В переменного тока. Этот цвет электрического провода несет ток.

Розовый

Розовый электрический провод не требуется стандартом электропроводки и может использоваться для передачи тока. Розовые электрические провода часто встречаются в проводке бытовых приборов, таких как потолочные вентиляторы.

Фиолетовый

Фиолетовый электрический провод не регламентируется стандартом электропроводки и может использоваться для передачи тока. Фиолетовые электрические провода часто встречаются в проводке жилых помещений, таких как потолочные вентиляторы.

Красный

Красные электрические провода часто используются для обозначения второго горячего электрического провода в установках на 220 В и в качестве основного горячего провода в 100-вольтовых установках и ветвях переключателей.

Серебристый

Электрический провод серебристого цвета часто маркируется как L3 и обозначается цветовым кодом проводки переменного тока IEC как линейный, 3-фазный. В США провод серебристого цвета может обозначать нейтральную линию при работе с напряжением 110 вольт.

Белый

В приложениях США белый электрический провод используется для обозначения нейтральной линии, несущей баланс нагрузки к электрической сети или земле.

Желтый

Желтый электрический провод используется для передачи тока, но не для розеток. Вместо этого он используется для проемов в стене, натянутых проводом под напряжением.

Переменный ток в электронике: горячие, нейтральные и заземляющие провода

Автор: Дуг Лоу и

0066 Electronics All-in-One For Dummies

Electronics All-in-One For Dummies

Explore Book Купить на Amazon

и коммерческие здания подключены. Следующее описание относится только к США; если вы находитесь в другой стране, вам необходимо определить стандарты электропроводки в вашей стране.

Стандартная электропроводка линейного напряжения в США выполняется с помощью кабелей с пластиковой оболочкой, которые обычно имеют три проводника. Этот тип кабеля технически называется 9Кабель 0081 NMB,

, но большинство электриков называют его самой популярной торговой маркой Romex.

Три жилы внутри электрических кабелей

Две жилы в кабеле NMB покрыты пластиковой изоляцией (одна белая, другая черная). Третий проводник — голая медь. Эти проводники обозначаются следующим образом:

• Горячий: Черный провод — это горячий провод , который обеспечивает источник тока 120 В переменного тока.

• Нейтраль: Белый провод называется нейтральным проводом . Он обеспечивает обратный путь для тока, обеспечиваемого горячей проволокой. Нейтральный провод подключается к заземлению.

• Заземление: Неизолированный провод называется проводом заземления . Как и нейтральный провод, заземляющий провод также соединен с заземлением. Однако нейтральный и заземляющий провода служат двум разным целям.

  Нейтральный провод вместе с горячим проводом является частью цепи под напряжением. Напротив, заземляющий провод подключается к любым металлическим частям прибора, например, к микроволновой печи или кофейнику. Это функция безопасности на случай, если горячие или нейтральные провода каким-либо образом соприкоснутся с металлическими частями.

  Соединение металлических частей с заземлением устраняет опасность поражения электрическим током в случае короткого замыкания.

Обратите внимание, что для некоторых цепей требуется четвертый проводник. Когда используется четвертый проводник, он покрыт красной изоляцией и также является проводом под напряжением.

Как они подключаются к стандартной розетке

Три провода в стандартном кабеле NMB подключаются к трем штырям стандартной электрической розетки (правильно называемой розеткой ). Как видите, нейтральный и горячий провода подключены к двум вертикальным штырям в верхней части розетки (нейтральный слева, горячий справа), а провод заземления подключен к круглому штырю в нижней части розетки. .

Вы можете вставить вилку с двумя или тремя контактами в стандартную розетку с тремя контактами. Двухконтактные вилки предназначены для приборов, не требующих заземления.

Большинство незаземленных приборов имеют двойную изоляцию , что означает наличие двух слоев изоляции между любыми проводами под напряжением и любыми металлическими частями внутри прибора. Первый слой — это изоляция на самом проводе; второй обычно выполнен в виде пластикового корпуса, изолирующего проводку под напряжением от других металлических частей.

Вилки трехконтактные

Трехштырьковые вилки предназначены для приборов, требующих заземления в целях безопасности. Для большинства устройств с металлическим корпусом требуется отдельное заземление.

Существует только один способ вставить вилку с тремя контактами в розетку с тремя контактами.
