Кабель СИП-1, СИП -2,3, 4: технические характеристики провода СИП

СИП (в расшифровке самонесущий изолированный провод) — это многожильный провод для магистральных воздушных линий электропередачи и линейных ответвлений от них.

Обычно включает в себя 4 скрученных при изготовлении провода, где один является несущим, а остальные предназначены для каждой из 3 фаз.

Также несущая жила может отсутствовать вообще, а количество проводящих – варьироваться от 1 до 4. Пороговые значения всех характеристик самонесущих проводов нормируются ГОСТ Р 52373 – 2005, а конкретные величины у разных производителей могут несколько различаться.

Достоинства кабеля

В сравнении с неизолированными проводами СИП имеет целый ряд преимуществ, он устойчив к различным погодным факторам, имеет минимальную вероятность коротких замыканий при соприкосновении проводов друг с другом или другими объектами, безопасен для людей.

В процессе производства провода проходят целый ряд испытаний, имитирующих всевозможные ситуации, которые могут возникнуть в процессе эксплуатации, что обеспечивает их надежную работу на протяжении всего срока службы.

Типоразмеры

Площадь основных жил и допустимые нагрузки по току для них:

  • 16 мм2 — 100 А;
  • 25 мм2 — 130 А;
  • 35 мм2 — 160 А;
  • 50 мм2 — 195 А;
  • 70 мм2 — 240 А;
  • 95 мм2 — 300 А;
  • 120 мм2 — 340 А;
  • 150 мм2 — 380 А;
  • 185 мм2 — 436 А;
  • 240 мм2 — 515 А;

Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м2, для иных условий применяются поправочные коэффициенты.

Сечение несущей жилы имеет площадь (в мм2):

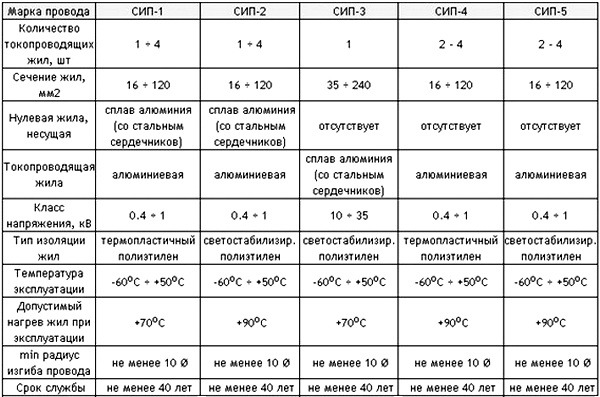

Таблица 1. Краткая техническая характеристика проводов СИП
Марка проводаСИП-1СИП-2СИП-3СИП-4СИП-5
Количество токопроводящих жил, шт1 ÷ 41 ÷ 412 — 42 — 4
Сечение жил, мм216 ÷ 12016 ÷ 12035 ÷ 24016 ÷ 12016 ÷ 120
Нулевая жила, несущаясплав алюминия (со стальным сердечников) сплав алюминия (со стальным сердечников)отсутствуетотсутствуетотсутствует
Токопроводящая жилаалюминиеваяалюминиевая
сплав алюминия (со стальным сердечников)
алюминиеваяалюминиевая
Класс напряжения, кВ0. 4 ÷ 10.4 ÷ 110 ÷ 350.4 ÷ 10.4 ÷ 1
Тип изоляции жилтермопластичный полиэтиленсветостабилизир. полиэтиленсветостабилизир. полиэтилентермопластичный полиэтиленсветостабилизир. полиэтилен
Температура эксплуатации-60оС ÷ +50оС-60оС ÷ +50оС
-60оС ÷ +50оС
-60оС ÷ +50оС-60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации +70оС +90оС +70оС +90оС+90оС
min радиус изгиба провода не менее 10 Ø не менее 10 Ø не менее 10 Ø не менее 10 Ø не менее 10 Ø
 Срок службы не менее 40 лет не менее 40 лет не менее 40 лет не менее 40 лет
 не менее 40 лет
Применение
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.
 —— для монтажа ВЛ напряжением 10-35 кВ
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.

Читайте также: «Применение и монтаж СИП«

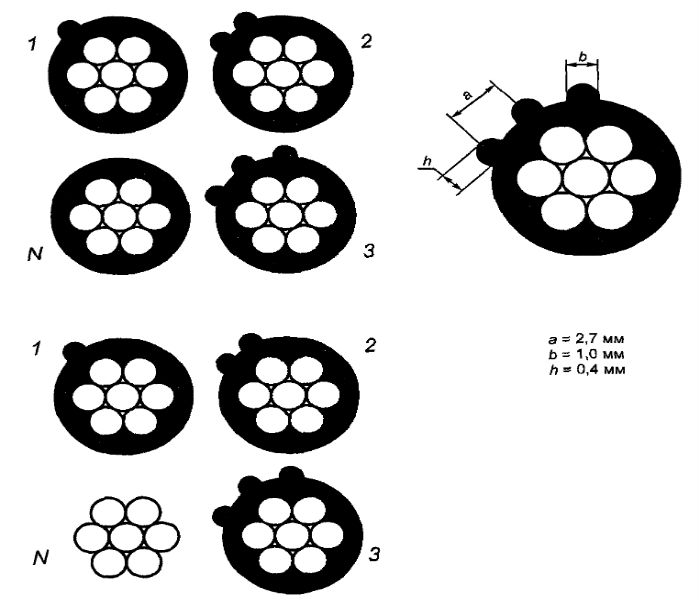

Строение провода

Жилы имеют круглую форму, в готовом проводе скручиваются между собой с шагом от 80 до 150 см в зависимости от их сечения. Токопроводящие жилы выполняются как из алюминия, так и из его сплавов (в случае СИП-3), несущие – исключительно из сплавов алюминия. Для сечений до 95 мм2 жила состоит из 7 проволок, для остальных – из 19. Провод с сечением в 95 мм

2 может выполняться в обоих вариантах.

Несущая жила имеет прочность в среднем в 2-2,5 раза больше, чем токопроводящая такого же сечения. Для алюминиевой проволоки устанавливается прочность на растяжение не менее 120 Н/мм2, для проволоки из сплавов алюминия этот показатель существенно выше – не менее 295 Н/мм2.

Изоляция проводов позволяет им быть устойчивыми к воздействию ультрафиолета, как весьма низких, так и высоких температур, а также атмосферных осадков, включая защиту от налипания снега и обледенения. Материал изоляции — сшитый светостабилизированный полиэтилен черного цвета.

Читайте также: «Где купить СИП?»

Условия эксплуатации

Изолированный провод может работать при температуре в окружающей среде в диапазоне от — 60 °С до + 50 °С, но монтаж можно производить при морозах только до -20°С. В процессе эксплуатации допускается нагрев жил провода до 70-90°С. Кратковременно температура может подниматься даже до 130°С. В случае короткого замыкания провод нагревается до 250°С.

Изгибать провод при монтаже можно с радиусом не менее 10 диаметров этого провода.

Виды СИП-кабеля

Провода подразделяются на 4 основные типа.

  • СИП-1 и СИП-2 применимы как для магистральных воздушных ЛЭП, так и их ответвлений, рассчитаны на напряжение 0,6-1 кВ. Несущая жила в СИП-1 неизолированная, в отличие от СИП-2.
  • В СИП-3 жилы выполнены из алюминиевого сплава с изоляцией из экструдированных полимеров. Такие провода используются для воздушных линий электропередач, где номинальное напряжение имеет показатели в 10, 20 либо 35 кВ.
  • В СИП-4 несущая жила отсутствует, поэтому такой тип применяется исключительно для линейных ответвлений воздушных магистралей и прокладывается по поверхности стен зданий и сооружений.

Для регионов с повышенной влажностью выпускаются специальные герметизированные провода, имеющие, соответственно, в маркировке букву «г». Для них ГОСТ устанавливает требования по устойчивости к продольному распространению воды. Этот показатель не должен превышать 3 м вдоль провода от места ее проникновения.

Большинство производителей устанавливает на самонесущие провода гарантию в 3-4 года, при этом срок их службы должен быть не менее 40 лет.

Кабель СИП - цена, технические характеристики самонесущего изолированного провода СИП 1-2-3-4

Сегодня по всей стране активно ведется работа по замене старых ВЛ (воздушных линий) электропередач, изготовленных из неизолированных проводов на так называемые СИП, что дословно расшифровывается «самонесущий изолированный провод».

Такие новшества как в распределительных сетях низкого напряжения, так и высокого, неслучайны, ведь электропроводка неизолированными проводами имеет множество недостатков: опасность поражения током при обрыве проводов, схлесты при сильном ветре, гололед и налипание снега и др.

СИП-кабель по сравнению с неизолированными проводами имеет ряд преимуществ и исключает все те проблемы, с которыми вы могли столкнуться с голыми проводами. Это исключение коротких замыканий при порывах ветра, легкость монтажа, долгий срок службы и уменьшение потерь в 3 раза.

Наш сайт – универсальный помощник по выбору и покупке самонесущего изолированного провода. Здесь вы найдете только полезную информацию с техническими характеристиками различных видов кабеля, инструкциями по применению и монтажу, необходимой документацией ГОСТ, а также советами по выбору и покупке, и, конечно же, производителями провода данного вида.

ГОСТ

Чтобы понимать всю технологическую карту изготовления самонесущего изолированного провода, мы предлагаем вам ознакомиться с ГОСТ Р 52373-2005.  В документе представлены все характеристики на самонесущие изолированные провода, основное предназначение которых заключается в передаче электроэнергии в ЛЭП номинальным напряжением 0.66 – 35 кВ.

Основные характеристики

Как мы уже отмечали выше, СИП-кабель имеет достаточное количество преимуществ по сравнению с неизолированной электропроводкой. Это касается строения кабеля, его типоразмеров, испытаниях, условиях эксплуатации и разновидностях.

Назначение и монтаж

Монтаж самонесущего изолированного кабеля по сравнению с монтажом голой электропроводки очень удобен и прост. Ремонт и процесс монтажа не займет большого количества времени, так как исключает установку на опору ВЛ траверс и изоляторов. Более того, провод можно прокладывать прямо по фасаду дома или другого здания.

Как выбрать СИП

Задумались о покупке данного кабеля, но не знаете, на чем именно остановиться? Перед покупкой настоятельно рекомендуем определиться, для каких целей он необходим и в каких условиях будет эксплуатироваться.

Основные разновидности

Приобретая данный провод, как выбрать нужный? Подобрать кабель с необходимыми потребителю характеристиками помогут нормативные документы и таблицы с указаниями напряжения и силы тока для разных видов. Ознакомиться с ними крайне необходимо, чтобы понимать, на чем именно следует остановиться при покупке. На сегодняшний день выделяют такие разновидности:

Где купить

На сегодня далеко не один отечественный завод предлагает свой провод как для крупного, так и для мелкого опта.

Не отстают и иностранные производители. Разобраться в соотношении цены и качества Вам поможет статья по ссылке:

Производители

Полный каталог отечественных изготовителей с адресами, контактными телефонами, e-mail, картой и сайтами представлены в нашем каталоге.

СИП провод - назначение, технические характеристики, марки провода | СтройМонтажБур

СИП провод в настоящее время является важнейшей составляющей линий электропередач. Применение того или иного типа СИП провода регламентируется ГОСТами и СНИПами.

Область применения и назначение СИП

В России СИП применяется с 2000 года, что находит отражение в официальных рекомендациях энергетических компаний, прописывается в ТУ- технических условиях по технологическому присоединению к электросетям.

Самонесущий изолированный провод (СИП) является прекрасным решением для выполнения трех основных функций:

  • Прокладка магистральных воздушных линий ВЛ при строительстве ЛЭП;
  • Присоединение линейных ответвлений от ВЛ;
  • Подключение ответвлений для подвода электроэнергии к жилым домам (монтаж СИПа от столба к дому).

Прокладка СИП в целях безопасности разрешена только вне жилых помещений, например, по воздуху с помощью опор, вдоль фасада построек на кронштейнах и под землей в специальных контейнерах. Но иногда техническое задание требует размещения СИП в самом здании, тогда для эксплуатации внедряют провода нового поколения, которые не охватывает существующий общепринятый стандарт.

Монтаж СИП провода осуществляется специальными приспособлениями- линейной арматурой для монтажа и ремонта СИП. Срок службы креплений и арматуры для СИП составляет не менее 40 лет, так же, как и у самого самонесущего изолированного провода.

Применение СИП значительно снижает потери электроэнергии,  преимущества СИП провода бесспорны. Различные типы СИП кабеля предназначены для различных нагрузок по мощности, при строительстве ЛЭП технические условия четко прописывают применение того или иного вида провода.

В зависимости от конструкции провода, сечения и материалов его изготовления различают несколько основных марок и типов кабеля СИП:

  • СИП-1 и СИП-1А,
  • СИП-2 и СИП-2А,
  • СИП-3,
  • СИП-4 и СИП-4н,
  • СИП-5, СИП-5н.

В приведенной ниже таблице рассмотрены характеристики видов провода СИП и их назначение при монтаже ВЛ.

Краткие технические характеристики проводов СИП

(Листай таблицу вправо! → )

Похожие статьи:

Not Found

Где купить в России? Представленная на сайте информация носит ознакомительный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к нашим менеджерам по контактам, указанным на сайте. Пользовательское соглашение
ПОЛЬЗОВАТЕЛЬСКОЕ СОГЛАШЕНИЕ

Настоящее соглашение является официальным документом OOO "Новые Технологии", ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее - Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

  1. Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
  2. В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных».
  3. Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
  4. В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
  5. Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
  6. Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
  7. Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
  8. Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе» дает Администратору свое согласие на получение сообщений рекламного характера.
  9. Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии» или его представителю по адресу: 420030 Казань, Адмиралтейская д.3 к.4 п.1026.
  10. В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии» вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26. 06.2006 г.
  11. Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.
© 2021 ГК "Новые технологии" : Кабели силовые, кабели управления, кабели контрольные, кабели судовые, провода связи, провода и кабели монтажные, провода обмоточные и пр. Продажа оборудования производства ЭЛЕКТРОКАБЕЛЬ. Поставка по РФ, СНГ. Все права защищены.

Мы в соц. сетях:

адрес для заявок: [email protected] ru

Провода СИП: технические характеристики

Провод СИП. Аббревиатура расшифровывается как «самонесущий изолированный провод». Данный тип электрических проводов применяют для организации уличного освещения в городах и населенных пунктах, для линий электропередач, протянутых по воздуху.



Также СИП провода используются при вводе электроэнергии в частный дом или при проводке электричества в гараж.

Для этих целей возможно применение как изолированных проводов, так и защищенных.

Изолированный кабель представляет собой провод, расположенный в нескольких отдельных жилах и снабженные несущим элементом, обычно это толстая алюминиевая жила, как на картинке. Защищенные провода отличаются по своему строению тем, что в них всего одна жила провода из алюминия, сверху покрытая защитной специальной оболочкой.

Содержание статьи

Самонесущий изолированный провод: технические характеристики

Для начала рассмотрим подробнее структуру, а далее остановимся на технических характеристиках СИП кабеля, видах и существующим стандартам.

Как уже говорилось выше, СИП кабель состоит из нескольких жил, обычно это 1 несущая жила и 3-4 основные жилы. Несущая жила играет роль ноля и изготавливается из алюминия или сплавов с содержанием алюминия. Остальные жилы могут быть из алюминия или из меди, если провод предназначен, к примеру, для специальных контрольных цепей.

Кстати, в некоторых видах СИП кабеля несущая жила может отсутствовать

Жилы изолируются с помощью специальной оболочки из плотного полиэтилена.

Все характеристики кабелей СИП установлены стандартами и прописаны в ГОСТР 52373-2005. ГОСТом устанавливается, что подобный тип кабеля предназначен для линий электропередачи, находящихся в воздухе, с напряжением до 0,6/1 кВ. А вот защищенные СИП кабели могут использоваться для воздушных линий с более высоким напряжением – уже до 35 киловатт.

ГОСТом регламентируются несколько других моментов. Так, например, в нем прописано число возможных жил в СПИ проводе, сечение жилы, параметры изоляции (например, толщина) – указаны возможные коридоры значений. Если говорить о конкретных цифрах, то СИП кабель может содержать от одной до четырех основных жил. Также прописано возможное номинальное сечения несущей жилы — 25, 35, 50, 70 и 95 квадратных миллиметров, а основных жил – 16, 25, 35, 50, 70, 95, 120, 150, 185 и 240 квадратных миллиметров.

Номинальное напряжение защищенного СИП кабеля может быть 10-20 или 20-30 киловатт. Он состоит из одной жилы, защищенной оболочкой. Эта жила изготавливается из того же сплава, что и нулевая жила в изолированном проводе.

Также есть СИП кабели с буквой «Г» в наименовании. Это означает, что провод выполнен с дополнительной герметизацией от влаги. То есть, если герметичность внешнего защитного слоя провода будет нарушена, влага сможет распространиться в проводе на расстояние не более трех метров. В этом случае чаще используется для изоляции сшитый полиэтилен, такие провода можно использовать даже в достаточно влажном климате.

Технические характеристики

Все основные технические характеристики СИП провода указаны на изображении внизу, но нужно учитывать, что у разных производителей характеристики могут немного отличаться от стандарта, но при этом оставаясь в пределах значений, установленных ГОСТом.

Типы СИП проводов. Краткие характеристики

Существует несколько основных типов СИП проводов, они отличаются по строению и хорошо бы понимать значение каждого из принятых обозначений возможных видов.

СИП 1: технические характеристики

Кабель СИП 1 отличается не изолированной несущей жилой, при этом другие жилы заизолированы. У его разновидности, провода СИП 1А все жилы изолированы. Для изоляции в здесь используется термопластичный светостализированный полиэтилен.

СИП 2: технические характеристики

В кабелях  СИП 2 и СИП 2А, схож по характеристикам с кабелем СИП 1, но в изоляции используется сшитый полиэтилен.

СИП 3: технические характеристики

У провода СИП 3 только одна проводящая электричество жила, которая изолирована также при помощи сшитого полиэтилена.

СИП 4: технические характеристики

У кабеля СИП 4 нет нулевой жилы. Функцию ноля осуществляют все остальные жилы, изолированные термопластичным полиэтиленом.

Понравилась статья? Поделиться с друзьями:

Провод СИП-1: цены, характеристики, наличие

Расшифровка маркировки

С – Самонесущий

И – Изолированный

П – Провод

1 – Тип конструкции изделия: провод с фазным токопроводящими жилами из алюминия, с полиэтиленовой изоляцией, нулевой неизолированной несущей жилой из сплава алюминия на 0,66, 1 кВ.

Конструктивные элементы

  1. Алюминиевые токопроводящие жилы: уплотненные, многопроволочные, круглые.
  2. Несущая нулевая жила из алюминия: круглая, уплотненная, скручена из круглых проволок.
  3. Изоляционная оболочка токопроводящих жил, выполненная из сшитого светостабилизированного полиэтилена.
  4. Скрутка из изолированных токопроводящих жил, обмотанных вокруг нулевого несущего проводника. Выполнена в правом направлении.

Сфера применения

Провод СИП-1 используется в силовых воздушных осветительных сетях с переменным напряжением 0,6, 1,0 кВ, частотой до 50 Гц. Прокладывается:

  • в составе воздушных линий электропередач, ведущих к жилым домам и постройкам хозяйственного типа;
  • в регионах с холодным и умеренным климатом;
  • в системах наружного освещения;
  • в воздушной атмосфере двух типов: II – промышленного, III – морского;
  • в пожароопасных зонах при принятии мер защиты (нанесение огнезащитного покрытия).

Преимущества

  1. Провод СИП-1 гарантирует бесперебойной обеспечение электроэнергией.
  2. Сокращает эксплуатационные расходы на регулярную расчистку трасс, замену поврежденных изоляторов.
  3. Снижает энергопотери в линии электропередач за счет уменьшения реактивного сопротивления ( 0,1 Ом/км против 0,35 Ом/км в сравнении с неизолированными проводами).
  4. Может подвешиваться на опоры проводов с разными уровнями напряжения и кабелями телефонных линий.
  5. Быстро устанавливается и ремонтируется.
  6. Сокращает объемы восстановительных работ.
  7. Не обрастает мокрым снегом и гололедом.
  8. Может использоваться при сооружении ЛЭП без вырубки просек, а также при монтаже по фасаду здания.
  9. В случае падения на землю исключает риск возникновения пожара.
  10. Снижает вероятность хищения электроэнергии. 11.  Безопасен в эксплуатации, при касании фазных проводников под напряжением отсутствует риск поражения.

Технические характеристики

  • Параметры рабочего напряжения провода СИП-1 – 0,6, 1 кВ
  • Температурный диапазон эксплуатации - -60 - +50°С
  • Радиус изгиба при монтаже – минимум 7,5 наружных диаметров изделия
  • Соответствие требованиям ТУ 16-705.500-2006
  • Климатическое исполнение – УХЛ
  • Категории размещения – с 1 по 3
  • Устойчивость к воздействию ультрафиолета
  • Устойчивость к изгибу при температуре -40°С
  • Прокладка без предварительного подогрева при температуре не менее -20°С
  • Выдерживают испытание частотой 50 Гц, переменным напряжением 4 кВ в течение часа.

Срок эксплуатации провода СИП-1 по гарантии – 3 года с начала использования. Срок службы – минимум 25 лет.

Комплекты документов при поставке:

  • Счет-фактура
  • Товарная накладная ТОРГ-12
  • Протокол испытаний/Паспорт
  • Сертификат от производителя
  • Договор поставки (если заключен) со спецификацией
  • Акт отмотки по запросу

Vulkan® 1.1.166 - Спецификация (со всеми зарегистрированными расширениями Vulkan)

Авторские права 2014-2020 Хронос Групп Инк.

Данная спецификация защищена законами об авторских правах и содержит материалы является собственностью Хроноса. За исключением случаев, описанных в настоящих условиях, он или любой другой компоненты не могут быть воспроизведены, переизданы, распространены, переданы, отображать, транслировать или иным образом использовать без явное предварительное письменное разрешение Khronos. Khronos предоставляет условную лицензию на авторское право на использование и воспроизведение неизмененная спецификация для любых целей, без комиссии или роялти, ИСКЛЮЧАЯ нет лицензии на любой патент, товарный знак или другие права интеллектуальной собственности предоставляется на этих условиях.

Khronos не делает и прямо отказывается от каких-либо заявлений или гарантии, явные или подразумеваемые, в отношении данной Спецификации, включая: без ограничений: товарная пригодность, пригодность для определенной цели, ненарушение какой-либо интеллектуальной собственности, правильность, точность, полнота, своевременность и надежность. Ни при каких обстоятельствах компания Khronos, или ее промоутеры, участники или Участники, или их соответствующие партнеры, должностные лица, директора, сотрудники, агенты или представители несут ответственность за любой ущерб, прямой, косвенные, специальные или косвенные убытки за упущенную выгоду, упущенную выгоду, или иным образом, возникающие из или в связи с этими материалами.

Эта Спецификация была создана в рамках интеллектуальной собственности Khronos. Политика прав, являющаяся Приложением А членства в группе Khronos Соглашение доступно на https://www.khronos.org/files/member_agreement.pdf, и которое определяет термины «Объем», «Соответствующая часть» и «Необходимые патентные притязания». Стороны, желающие внедрить Спецификацию и использовать товарные знаки Khronos в отношении этой реализации, и получить взаимную патентную лицензионную защиту в соответствии с Политикой прав интеллектуальной собственности Khronos должны стать Усыновителями и Подтвердите реализацию как соответствующую в соответствии с процессом, определенным Khronos для настоящая Спецификация; см. https: // www.khronos.org/adopters.

Данная Спецификация содержит практически неизмененные функции от и является преемник спецификаций Khronos, включая OpenGL, OpenGL ES и OpenCL.

Некоторые части данной спецификации носят исключительно информационный характер и ИСКЛЮЧАЮТСЯ из Объем данной Спецификации. Раздел Условные обозначения документа Введение определяет, как идентифицируются эти части Спецификации.

Если в данной спецификации используются технические терминология, определенная в Глоссарии или иным образом, относящаяся к позволяющие технологии, которые прямо не указаны в этом Согласно спецификации, эти обеспечивающие технологии ИСКЛЮЧАЮТСЯ из области применения Настоящая Спецификация.Для ясности, разрешающие технологии, не раскрытые конкретно в этом Спецификация (например, технология производства полупроводников, оборудование архитектура, архитектура процессора или микроархитектура, память архитектура, технология компиляции, объектно-ориентированная технология, базовая технология операционной системы, технология сжатия, алгоритмы и т. д.) НЕ считаются явно изложенными; только эта прикладная программа интерфейсы и структуры данных, раскрытые в частности, включены в Объем данной Спецификации.

Для целей Политики прав интеллектуальной собственности Khronos в части, касающейся к определению необходимых патентных притязаний, все рекомендуемые или необязательные особенности, поведение и функциональные возможности, изложенные в данной Спецификации, если реализованы, считаются включенными как Совместимые части.

Если настоящая Спецификация включает нормативные ссылки на внешние документы, только специально определенные разделы этих внешних документов ВКЛЮЧЕНЫ в Объем Настоящая Спецификация.Если эти внешние документы созданы не в Khronos, они могут содержат пожертвования от лиц, не являющихся членами Хроноса, не охваченных Хроносом Политика прав интеллектуальной собственности.

Vulkan и Khronos являются зарегистрированными товарными знаками компании Khronos Group Inc. ASTC является товарным знаком ARM Holdings PLC; OpenCL - торговая марка Apple. Inc .; и OpenGL и OpenGL ES являются зарегистрированными товарными знаками Hewlett Packard. Enterprise, все используется по лицензии Khronos. Все остальные названия продуктов, товарные знаки и / или названия компаний используются исключительно для идентификации и принадлежат их владельцам.

Гриф

У этого стервятника с темными перьями лысая шея и голова, а его длинный крючковатый клюв покрыт падали.

Стервятник CR 1/2

XP 200

N Мелкое животное

Инициализация +1; Senses зрение при слабом освещении, запах; Восприятие +9

Оборона

AC 13, касание 12, плоскостопие 12 (+1 Dex, +1 натуральный, +1 размер)

л. с. 6 (1d8 + 2)

Форт +6, Ссылка +3, Будет +1; +4 vs.болезнь

Правонарушение

Скорость 10 футов, полет 50 футов (в среднем)

Ближний бой укус +2 (1d6 + 1)

Статистика

Str 12, Dex 13, Con 14, Int 2, Wis 13, Cha 7

Базовая атака +0; CMB +0; CMD 11

Подвиги Великая стойкость

Навыки Полет +7, Восприятие +9; Расовые модификаторы +8 Восприятие

Экология

Окружающая среда теплые равнины или холмы

Организация одиночка, пара или стадо (3–24)

Сокровище нет

Хотя стервятники связаны с хищными и другими хищными птицами, они в основном питаются падалью, которую они замечают или нюхают сверху.У грифов слабые когти по сравнению с хищными птицами, но их острые и опасно изогнутые клювы разрывают живую плоть так же легко, как самое острое лезвие.

Несмотря на то, что стервятники питаются падалью, они предпочитают свои трупы только что мертвым, а не гнилым. Некоторые даже охотятся на более мелкую добычу, когда еды не хватает.

Зловещий крючковатый клюв и огромная лысая голова привлекают внимание огромного размаха крыльев этого огромного падальщика.

Гигантский гриф CR 4

XP 1,200

N Крупные животные

Инициализация +2; Senses зрение при слабом освещении, запах; Восприятие +14

Оборона

AC 17, касание 11, плоскостопие 15 (+2 Dex, +6 естественный, –1 размер)

л.с. 42 (5d8 + 20)

Форт +10, Ссылка +6, Будет +3; +4 vs.болезнь

Правонарушение

Скорость 10 футов, полет 50 футов (в среднем)

Ближний бой укус +9 (2d6 + 9 плюс болезнь)

Пространство 10 футов; Вылет 5 футов

Статистика

Str 22, Dex 15, Con 18, Int 2, Wis 15, Cha 7

База Атк +3; CMB +10; CMD 22

Feats Великая стойкость, стойкость, фокус оружия (укус)

Навыки Полет +7, Восприятие +14; Расовые модификаторы +8 Восприятие

SQ заболевшие

Экология

Окружающая среда теплые равнины или холмы

Организация одиночка, пара или стадо (3–8)

Сокровище нет

Особые способности

Больные (Ех) Из-за своих грязных привычек в еде и постоянного контакта с разлагающейся плотью гигантские стервятники являются предвестниками болезней - в гораздо большей степени, чем обычные стервятники. Любое существо, укушенное гигантским стервятником, имеет 10% шанс заразиться грязной лихорадкой, слепящей болезнью или подобным заболеванием. После выполнения этой проверки жертва больше не может быть заражена этим конкретным гигантским стервятником, хотя атаки разных гигантских стервятников разрешаются нормально и могут привести к множественным заболеваниям. Хотя стервятники не застрахованы от всех болезней, они получают расовый бонус +4 на все спасброски от таких болезней.

Более крупные, чем кондоры, гигантские стервятники обитают только в регионах, где падаль и большая, и многочисленная, например, в первобытных пустынях, где бродит мегафауна.Они также стекаются в регионы, раздираемые войной, питаясь мертвыми, не заботясь о преданности или расе. Гигантские стервятники редко дожидаются смерти раненых существ, прежде чем они начнут кормиться, и они намного храбрее большинства диких животных. Гигантский стервятник, например, не стал бы дважды думать, чтобы налететь на тяжело бронированную колонну солдат, чтобы схватить нескольких раненых отставших с конца шеренги.

Гигантский стервятник имеет рост более 13 футов, размах крыльев более 30 футов и вес от 500 до 600 фунтов.

HMT-1Z1 Технические характеристики - RealWear

Основная платформа и функции

Операционная система
Android 8.1.0 (AOSP) + интерфейс громкой связи WearHF ™

Чипсет
8-ядерный Qualcomm® Snapdragon ™ 625 с частотой 2,0 ГГц с графическим процессором Adreno 506 - OpenGL ES 3.1 и OpenCL 2.0

Память
16 ГБ внутренней памяти / 2 ГБ ОЗУ / слот MicroSD (макс. Поддерживаемая карта 64 ГБ)

Включенные приложения
Навигатор документов, камера со считывателем штрих-кода, видеомагнитофон, медиаплеер

Поддерживаемые языки
Английский, испанский, французский, немецкий, итальянский, португальский, русский, китайский, японский, корейский, тайский, польский

Подключение и датчики

Bluetooth
Bluetooth с низким энергопотреблением 4. 1 LE

Wi-Fi
802.11 a / b / g / n / ac - 2,4 ГГц и 5 ГГц

GPS и местоположение
GPS, ГЛОНАСС, A-GPS

IMU
9-DOF (3-осевой акселерометр, магнитометр и гироскоп), программно улучшенная стабилизация

Аккумулятор

Емкость
3400 мАч Li-Ion, несъемный, перезаряжаемый

Зарядный кабель содержит встроенный «сейф»

Срок службы батареи
Полная смена (8-10 часов) при обычном использовании

Физические характеристики

Вес
430 г

Повышенная степень защиты
Искробезопасность, IP66, MIL-STD-810G, испытание на падение с высоты 2 метра

Специальные клавиши
Клавиша включения, для конкретного приложения Клавиша действия

Порты
3.Аудиосистема 5 мм, 1 разъем micro-USB для передачи данных и зарядки

Рычаг стрелы
Шесть способов регулировки для всех размеров головы, совместимость с левым или правым глазом, дисплей отворачивается, когда он не используется

Дисплей

Тип
Угол обзора 20 °, 1 метр, фиксированный фокус, 24-битный цветной ЖК-дисплей, диагональ 0,33 дюйма, видимость вне помещения

Разрешение
WVGA (854 × 480)

Аудио

Микрофон
4 цифровых микрофона с активным шумоподавлением
Точное распознавание голоса даже при 95 дБА типичного промышленного шума

Динамик
Внутренний динамик 91 дБ

Мультимедиа

Камера
16 МП, 4-осевая оптическая стабилизация изображения, PDAF со светодиодным фонариком

Видео
До 1080p при 30 кадрах в секунду. Кодеки: VP8, VP9 и поддержка аппаратного кодирования H.264, H.265, HEVC

Принадлежности

В комплекте
Настенное зарядное устройство, зарядный кабель Micro-USB со встроенной защитой от зарядки «сейф», накладной ремень, задняя подголовник

Дополнительно
Зажимы для каски, искробезопасные (сертификация IS) Наушники с защитой слуха наушники с рейтингом шумоподавления (NRR) 33 дБ, мягкий футляр для переноски, полужесткий футляр для переноски, сменные накладные ремни и задние накладки, каска , Карта Micro SD

Технические характеристики в архиве | Веб-сайт технологии Bluetooth®

Core CS - Основные характеристики 5.1 Наследие CS версии 5.2
Ядро CS - Основные характеристики 5 Наследие CS версии 5.2
Ядро CS - Основные характеристики 4,2 Наследие CS версии 5. 2
Ядро CS - Основные характеристики 4,1 Устарело, будет отозвано 28.01.2019 02.01.2023 CS v5.2
Ядро CS - Основные характеристики 4,0 Устарело, будет отозвано 28.01.2019 02.01.2022 CS версии 5.2
Ядро CS - Основные характеристики 3.0 + HS Отозвано 28.01.2019 07.01.2020 CS версии 5.2
Ядро CS - Основные характеристики 2,1 + EDR Отозвано 28.01.2019 07.01.2020 CS v5.2
Ядро CS - Основные характеристики 2,0 + EDR Отозвано 28.01.2019 CS версии 5.2
Ядро CS - Основные характеристики 1,2 Отозвано 27. 01.2009 CS версии 5.2
Ядро CS - Основные характеристики 1,1 Отозвано 02.09.2006 CS v5.2
Ядро CS - Основные характеристики 1.0B Отозвано 17.01.2006 CS версии 5.2
Ядро CSA - Приложение к основной спецификации 6 Наследие CS версии 5.2
Ядро CSA - Приложение к основной спецификации 5 Наследие CS версии 5.2
Ядро CSA - Приложение к основной спецификации 4 Устарело, будет отозвано 28.01.2019 02.01.2022 CS v5.2
Ядро CSA - Приложение к основной спецификации 3r2 Устарело, будет отозвано 28. 01.2019 02.01.2022 CS версии 5.2
Ядро CSA - Приложение к основной спецификации 2 Устарело, будет отозвано 28.01.2019 02.01.2022 CS версии 5.2
Ядро CSA - Приложение к основной спецификации 1 Отозвано 28.01.2019 07.01.2020 CS v5.2
Ядро CSS - Дополнение к основной спецификации 8 Отозвано 31.12.2019 Активный CSS
Ядро CSS - Дополнение к основной спецификации 7 Отозвано 28.01.2019 Активный CSS
Ядро CSS - Дополнение к основной спецификации 6 Отозвано 12.06.2016 Активный CSS
Ядро CSS - Дополнение к основной спецификации 5 Отозвано 14. 07.2015 Активный CSS
Ядро CSS - Дополнение к основной спецификации 4 Отозвано 12.02.2014 Активный CSS
Ядро CSS - Дополнение к основной спецификации 3 Отозвано 12.03.2013 Активный CSS
Ядро CSS - Дополнение к основной спецификации 2 Отозвано 02.12.2013 Активный CSS
Ядро CSS - Дополнение к основной спецификации 1 Отозвано 02.12.2013 Активный CSS
GATT BLP - Профиль артериального давления 1.0 Наследие BLP v1.1
GATT BLP - Профиль артериального давления 1. 0.1 Наследие BLP v1.1
GATT BLS - Служба кровяного давления 1,0 Наследие BLS v1.1
GATT CGMP - профиль непрерывного мониторинга уровня глюкозы 1,0 Будет объявлено устаревшим 02.01.2021 02.01.2022 CGMP v1.0,1
GATT CGMS - Servi непрерывного мониторинга уровня глюкозы

PMBus ™ Технические характеристики: старые спецификации

Зарегистрироваться в качестве сотрудника компании-члена СМИФ


Если ваша компания является членом SMIF, который указан на сайте http://SMIForum.org/members.html, подайте заявку здесь для доступа в зону для членов. Если ваша компания также принимает PMBus®, вы также получаете доступ к области для пользователей PMBus.

Все поля обязательны. Адрес электронной почты должен принадлежать признанному домену электронной почты компании-члена SMIF.

Компания:

--- Выберите компанию --- 3Y Power TechnologyAcbelAdvanced Micro Devices (AMD) Alpha & amp; Omega SemiconductorAnalog Devices, Inc. (ADI) Прикладная KilovoltsArtesyn Встроенные TechnologiesBellnixCobham Advanced Electronic SolutionsCoselCUICypress SemiconductorD-CLUEDelta ElectronicsFaraday SemiFlexInfineonInspired EnergyInternational RectifierIntersil CorporationLattice SemiconductorLinear Technology (LTC) Maxim Integrated ProductsMaxLinearMEAN WELLMonolithic Power Systems (MPS) MurataN2PowerNXPON SemiconductorRenesas ElectronicsSL Мощность ElectronicsSolu-MSTMicroelectronicsSysgrationTDK-LambdaTexas PowerZippy Технология InstrumentsVeriSiliconVicorVishayXilinxXP *

Эл. адрес:

*

Полное имя:

*

Название работы:

*

Телефон (с кодом страны):

Технические характеристики - ONFI

ОНФИ 4.2 Errata 6 ноября 2020 г.

ONFI 4.2 Spec 12 февраля 2020 г.

JEDEC Standard JESD230D 21 октября 2019 г.

ONFI 4.1 Errata 7 января 2020 г.

ONFI 4.1 Spec 12 декабря 2017 г.

Стандарт JEDEC JESD230C Ноябрь 2016 г.

ONFI 4.0 Errata 24 января 2018 г.

ONFI 4.0 Spec 2 апреля 2014 г.

ONFI 3.2 Errata 12 августа 2013 г.

Стандарт JEDEC JESD230B 3 июля 2014 г.

ONFI 3.2 Spec 13 июня 2013 г.

Стандарт JEDEC JESD230 Ноябрь.1, 2012

ONFI 3.1 Errata 12 октября 2012 г.

ONFI 3.1 Spec 21 сентября 2012 г.

ONFI 3.0 Errata 20 сентября 2012 г.

ONFI 2.3a Spec 19 октября 2011 г.

ONFI 3.0 Spec 15 марта 2011 г.

ONFI 2.2 Исправление 7 июня 2010 г.

ONFI 2.1 Errata 20 октября 2009 г.

ONFI 2.2 Spec 7 октября 2009 г.

Block Abstracted NAND Spec 1.1 8 июля 2009 г.

ONFI 2.1 Spec 14 января 2009 г.

ONFI 2.0 Spec Feb.27 августа 2008 г.

ONFI 2.0 Errata 10 февраля 2009 г.

NAND Connector 1.0 Spec 23 апреля 2008 г.

Block Abstracted NAND Errata 27 февраля 2008 г.

ONFI 1.0 Errata 28 ноября 2007 г.

ONFI 1.0 Spec 28 декабря 2006 г.

История спецификации

ОНФИ 4,2

Опубликованный в феврале 2020 года, ONFI 4.2 увеличивает скорость ввода-вывода NV-DDR3 до 1333 МТ / с, 1466 МТ / с и 1600 МТ / с. Представлен четырехканальный пакет BGA-252b, который занимает меньше места, чем существующий четырехканальный пакет BGA-272b.Чтобы обеспечить более высокие показатели IOPS для многоплоскостных операций, ослаблены ограничения, связанные с многоплоскостными операциями. ONFI4.2 также включает другие исправления, связанные со спецификацией ONFI4.1.

Стандарт JEDEC

JEDEC объявила о выпуске JESD230D, ВЗАИМОДЕЙСТВИЕ С ИНТЕРФЕЙСОМ NAND FLASH, опубликованном в июне 2019 года. Этот документ теперь доступен бесплатно на веб-сайте JEDEC по адресу: http://www.jedec.org/standards-documents/results/jesd230

В этом документе определяется стандартный стандарт взаимодействия интерфейсов флэш-устройств NAND, который предоставляет средства для разработки системы, которая может поддерживать асинхронные SDR, синхронные DDR и Toggle DDR флэш-устройства NAND, которые могут взаимодействовать между реализациями JEDEC и ONFI. Этот стандарт был разработан совместно JEDEC и Рабочей группой Open NAND Flash Interface Workgroup (ONFI).

ОНФИ 4,1

Опубликованный в декабре 2017 года, ONFI 4.1 увеличивает скорость ввода-вывода NV-DDR3 до 1066 и 1200 МТ / с. Для повышения производительности сигнализации ONFI 4.1 добавляет коррекцию рабочего цикла (DCC), обучение чтению и записи для скоростей более 800 МТ / с, поддержку устройств с нижним колпачком и выходным сопротивлением по умолчанию 37,5 Ом, а также устройств, которые требуют выхода из пакета данных и перезапуска для длинные паузы ввода и вывода данных.Для снижения мощности добавлена ​​поддержка 2,5 В постоянного тока. ONFI 4.1 также включает исправления в спецификации ONFI 4.0.

Стандарт JEDEC

JEDEC объявила о выпуске JESD230C, ВЗАИМОДЕЙСТВИЕ С ИНТЕРФЕЙСОМ NAND FLASH, опубликованном в ноябре 2016 года. Этот документ теперь доступен бесплатно на веб-сайте JEDEC по адресу: http://www.jedec.org/standards-documents/results/jesd230

В этом документе определяется стандартный стандарт взаимодействия интерфейсов флэш-устройств NAND, который предоставляет средства для разработки системы, которая может поддерживать асинхронные SDR, синхронные DDR и Toggle DDR флэш-устройства NAND, которые могут взаимодействовать между реализациями JEDEC и ONFI. Этот стандарт был разработан совместно JEDEC и Рабочей группой Open NAND Flash Interface Workgroup (ONFI).

ОНФИ 4,0

Опубликованный в апреле 2014 года, ONFI 4.0, представляет эволюционный интерфейс NV-DDR3 с VccQ = 1,2 В для повышения производительности и энергопотребления, масштабирует скорость ввода-вывода NV-DDR2 и NV-DDR3 до 667 МТ / с и 800 MT / s и добавляет функцию калибровки ZQ. ONFI 4.0 также добавляет спецификации электрического пакета и включает исправления в спецификацию ONFI 3.2.

Стандарт JEDEC

JEDEC объявила о выпуске JESD230B, ВЗАИМОДЕЙСТВИЕ С ИНТЕРФЕЙСОМ NAND FLASH, опубликованном в июле 2014 года. Этот документ теперь доступен бесплатно на веб-сайте JEDEC по адресу: http://www.jedec.org/standards-documents/results/jesd230

В этом документе определяется стандартный стандарт взаимодействия интерфейсов флэш-устройств NAND, который предоставляет средства для разработки системы, которая может поддерживать асинхронные SDR, синхронные DDR и Toggle DDR флэш-устройства NAND, которые могут взаимодействовать между реализациями JEDEC и ONFI. Этот стандарт был разработан совместно JEDEC и Рабочей группой Open NAND Flash Interface Workgroup (ONFI).

ОНФИ 3,2

Опубликованный в июне 2013 года, ONFI 3.2 включает исправления в спецификацию ONFI 3.1, увеличивает скорость ввода-вывода NV-DDR2 до 533 млн транзакций / с и представляет четырехканальные пакеты (BGA-316 и BGA-272) для обеспечения малого форм-фактора. SSD.

Стандарт JEDEC

JEDEC объявила о выпуске JESD230, ВЗАИМОДЕЙСТВИЕ С ИНТЕРФЕЙСОМ NAND FLASH, опубликованном в октябре 2012 года. Этот документ теперь доступен бесплатно на веб-сайте JEDEC по адресу: http: // www.jedec.org/sites/default/files/docs/JESD230.pdf

В этом документе определяется стандартный стандарт взаимодействия интерфейсов флэш-устройств NAND, который предоставляет средства для разработки системы, которая может поддерживать асинхронные SDR, синхронные DDR и Toggle DDR флэш-устройства NAND, которые могут взаимодействовать между реализациями JEDEC и ONFI. Этот стандарт был разработан совместно JEDEC и Рабочей группой Open NAND Flash Interface Workgroup (ONFI).

ОНФИ 3,1

Опубликовано в октябре 2012 г., ONFI 3.1 включает исправления в исходную спецификацию ONFI 3.0, добавляет команды LUN SET / GET Features и реализует дополнительную настройку данных и значения хранения для интерфейса NV-DDR2.

ОНФИ 3

Объявленный в марте 2011 года, ONFI 3.0 расширяет преимущества спецификации ONFI:
- продвигает высокоскоростной интерфейс NAND Flash, поддерживающий скорость передачи до 400 МБ / с
- требует меньшего количества выводов включения микросхемы, что обеспечивает более эффективную маршрутизацию печатной платы
- разработан с расчетом на будущее и поддерживает интерфейс EZ-NAND

ОНФИ 2.3

Опубликованный в октябре 2011 года, ONFI 2.3 включает исправления в версию 2.2 и добавляет подробную информацию об интерфейсе EZ-NAND (ECC ZERO NAND).

ОНФИ 2,2

Ратифицированный в октябре 2009 года, ONFI 2.2 предоставляет несколько новых полезных функций:
- Сброс отдельных LUN
- Улучшенная очистка регистра страницы программы
- Новые характеристики и измерения Icc

Сброс

LUN и очистка регистров страниц обеспечивают более эффективную работу в более крупных системах с большим количеством устройств NAND, а стандартизованные тесты и определения Icc обеспечат упрощенное тестирование поставщиков и улучшенную согласованность данных.

ОНФИ 2,1

ONFi 2.1 был ратифицирован в январе 2009 года и содержит множество новых функций, обеспечивающих скорость 166 МБ / с и 200 МБ / с, а также другие усовершенствования для увеличения мощности, производительности и возможностей ECC.

ОНФИ 2,0

ONFI 2.0 определяет высокоскоростной интерфейс NAND Flash, который может обеспечивать скорость более 133 МБ / с, тогда как унаследованный интерфейс NAND был ограничен 50 МБ / с. Полная спецификация ONFI 2.0 была выпущена в феврале 2008 года.

ОНФИ 1.0

Спецификация ONFI 1.0 была разработана, чтобы позволить флеш-устройствам NAND самостоятельно описывать свои возможности для хост-систем. Это способствует:

  • Более быстрая интеграция с хост-платформами
  • Возможность добавления нового устройства NAND к существующему решению без модификации прошивки или программного обеспечения

Спецификация также стандартизирует набор команд NAND и устанавливает инфраструктуру для будущего развития возможностей флэш-памяти NAND, обеспечивая гибкость для оптимизации в зависимости от поставщика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
