Использование силовых опор для подвески СИП
Опора трубчатая силовая используется для монтажа приборов уличного освещения. Главным отличием силовой модели от несиловой является ее повышенная несущая способность. Поэтому кабель питания можно подводить и под землей в предварительно вырытых траншеях, и по воздуху с помощью подвесной арматуры.
Несмотря на большую стоимость опор силового типа, они позволяют сэкономить при строительстве систем освещения. Экономия достигается за счет сокращения объемов земляных работ, а также благодаря многоцелевому использованию этих конструкций. На одну опору можно установить световой прибор, рекламные и информационные таблички, декоративные элементы, камеры видеонаблюдения, коммутационные устройства.
Продукция
СФ Опора силовая фланцевая трубчатая
Опора силовая фланцевая трубчатая
Opora Engineering
СФГ Опора силовая фланцевая граненая
Опора силовая фланцевая граненая
Opora Engineering
СП Опора силовая прямостоечная трубчатая
Опора силовая прямостоечная трубчатая
Opora Engineering
СПГ Опора силовая прямостоечная граненая
Опора силовая прямостоечная граненая
Opora Engineering
Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!
Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.
108
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108
Впишите Тип опоры:
Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО
Высота:
м
Количество:
шт
+Дополнительные характеристики (показать)
Силовая Несиловая
Прямостоечная Фланцевая
Подвод кабеля: низ верх
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
Преимущества использования воздушных силовых кабелей
Воздушная прокладка электрических кабелей имеет такие плюсы:
- Ускорение процесса монтажа.
Для прокладки линий не нужно тратить большое количество времени на копку траншей между фундаментами, а также последующую обратную засыпку грунта и восстановление окружающей инфраструктуры. Подвеска производится на арматуру, которая крепится накладным способом к корпусу. Вносить изменения в конструкцию опоры не нужно. - Удешевление монтажных операций за счет сокращения объема земляных работ. Подрядная организация, которая берет на себя обязанности по строительству осветительной сети, при прокладке кабелей воздушным способом значительно уменьшает затраты. Нет необходимости оплачивать труд рабочих и аренду специальной техники для копки траншей.
- Удобная подвеска с помощью накладной арматуры. Благодаря накладной конструкции арматуры для подвески кабелей их установка занимает минимум времени. Крепление производится без использования сварочного аппарата. Ввод провода внутрь ствола производится через отверстие ниже оголовка, а не в ревизионном лючке. Это обеспечивает большую безопасность для окружающих. При необходимости арматуру можно демонтировать, не разрешая ствол.
Для прокладки линий не нужно тратить большое количество времени на копку траншей между фундаментами, а также последующую обратную засыпку грунта и восстановление окружающей инфраструктуры. Подвеска производится на арматуру, которая крепится накладным способом к корпусу. Вносить изменения в конструкцию опоры не нужно.
При необходимости арматуру можно демонтировать, не разрешая ствол.- Возможность установки на улицах города без разрушения инфраструктуры. Если кабели для подачи электричества подводятся воздушным способом, ставить опоры освещения и контактной сети можно после окончания строительства улиц. Специалистам подрядной организации не нужно разрушать ограждения, газоны и покрытие тротуаров для копки траншей, в которые будут уложены кабели.
- Быстрый поиск и устранение неисправностей. Обрывы силовых линий, которые проложены в воздухе, обнаруживаются визуальным способом без использования специальной аппаратуры. Поэтому ремонт поврежденных линий занимает меньше времени и требует меньших усилий.
Критерии выбора подходящих опор
При выборе силовых опор из трубного проката нужно учитывать несколько параметров:
- Высота над уровнем земли. Реальная длина корпуса может быть больше за счет хвостовика у прямостоечных опор. А реальная высота размещения светильника увеличивается за счет длины консоли кронштейна.
- Способ установки. Опоры могут устанавливаться прямостоечным или фланцевым способом.
- Несущая нагрузка. Она указывается в техдокументации и определяет предельный вес устройств, которые можно установить на оголовок с учетом нагрузки от подвешенных силовых линий. Наиболее мощные модели способны выдержать нагрузку до 3 тонн.
Где купить?
Для приобретения опор оформляйте заявку на нашем сайте. Контактные телефоны и другие способы связи указаны в разделе «Контакты». Наша компания изготавливает изделия, которые на 100% соответствуют требованиям государственных стандартов и правил устройства электросетей. Возможна доставка конструкций к месту монтажа и установка на объекте.
Стальные опоры и мачты
Опоры освещения
Мачты прожекторные
Парковые декоративные опоры
Кронштейны, оголовники
Закладные детали фундамента
Молниеотводы
Флагштоки
Светофорные опоры
Мачты телекоммуникационные
Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!
Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108
Впишите Тип опоры:
Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО
Высота:
м
Количество:
шт
+Дополнительные характеристики (показать)
Силовая Несиловая
Прямостоечная Фланцевая
Подвод кабеля: низ верх
Ответственный менеджер по запросу:
Константин Нефериди
ОГК / НФГ Несиловые опоры освещения на объектах
Перейти в галерею
Статьи по теме #опоры освещения
Сравнение осветительных опор модели НФГ с парковыми
#опоры освещения
Несиловые опоры с граненым стволом выглядят не так эффектно и привлекательно, как парковые.
Благодаря прочности и высоте до 16 метров они чаще используются в утилитарном освещении.
Применение трубчатых опор в сфере ЖКХ
#опоры освещения
Трубчатые опоры могут использоваться коммунальными предприятиями для строительства систем освещения. Доступная цена и обслуживание позволяют сократить затраты на устройство системы освещения.
Основные отличия опор с круглым коническим стволом от моделей НФГ и НПГ
#опоры освещения
Основным отличием круглоконических опор от граненых является поперечное сечение корпуса. Ствол таких опор имеет меньшую несущую способность, но более привлекательный внешний вид.
Читать все статьи

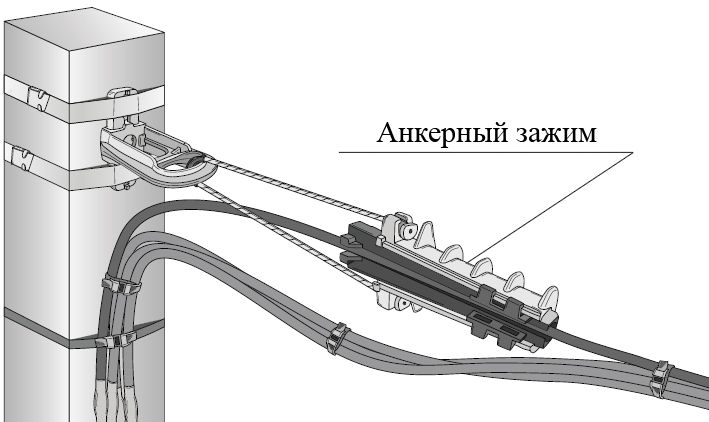

Угловое крепление СИП
Угловое двойное анкерное крепление и уличное освещение применяется при подвесе СИП на угловой опоре, при соединении двух ВЛИ и присоединении светильников уличного освещения.
Элементы выбираются с учетом:
размера опоры,
материала опоры (бетон, дерево, сталь),
сечения и конструкции СИП,
присоединительного провода светильника,
мощности лампы светильника.
Характеристика сети: СИП — 3х70+1х25+54,6 мм2.
Присоединительный провод светильника: 2х1,5-10 мм2 Cu.
Применяемый инструмент:
-
Ролик раскаточный,
Лентонатяжитель,
Ключ гаечный,
Пресс ручной гидравлический,
Матрица шестигранная для опрессовки,
Инструмент для затяжки ремешков,
Нож для снятия изоляции провода.
Список элементов узла:
№ | Обозначение | Наименование | Количество, шт |
1 | ЛМ 20 или F 2007 | Лента из нержавеющей стали | 6 метра |
2 | СМ 20 | Скрепы для крепления ленты | 6 |
3 | EA 1500 | Комплект анкерного крепления | 2 |
4 | CSB | Кабельный ремешок | 3 |
5 | MJPT 70 | Гильза соединительная для фазы | 3 |
6 | MJPT 54 | Гильза соединительная для нейтрали | 1 |
7 | KZEP-13 | Зажим прокалывающий | 2 |
8 | Светильник | Комплект уличного светильника | 1 |
9 | ПП-1-10 или B 6770-10A | Предохранитель проходной | 1 |
Самые выгодные цены, ассортимент и качество.
Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17
E-mail для заказа продукции:
светодиодов уличного освещения любого города можно мгновенно сделать умным с помощью контроллера светильников сотовой связи IoT на базе скандинавских стран. 2 светодиода
Утверждается, что Urban Node 324, разработанный Urban Control, прост в установке и может экономически эффективно масштабироваться от одного уличного фонаря до миллионов.
Nordic Semiconductor сегодня объявляет о том, что ведущий поставщик решений для умного города, компания Urban Control, выбрал Nordic nRF9.160 многорежимных систем NB-IoT/LTE-M System-in-Package (SiP) в каждый из контроллеров городских светодиодных светильников городского уличного освещения Urban Node 324.
Во время работы каждый Urban Node 324 просто подключается к стандартной розетке светодиодного освещения «Жага» и подключается через локальную сотовую сеть IoT, где затем он может удаленно управляться любой центральной системой управления (CMS) умного города, основанной на на общем стандарте умного города TALQ.
Urban Control заявляет, что его контроллер Urban Node 324 обеспечивает все преимущества светодиодного уличного освещения умного города. К ним относятся возможность точного управления яркостью и, следовательно, потреблением энергии и затратами в зависимости от реальных местных условий; способность динамически реагировать на внезапные изменения количества пешеходов или дорожного движения; возможность контролировать энергопотребление в режиме реального времени; и способность выявлять и даже предупреждать неисправности и точно нацеливать ремонтные бригады, что снова снижает эксплуатационные расходы и ненужное техническое обслуживание за счет загрязняющих окружающую среду проверок сервисных фургонов.
Сотрудничая с нами, компания Urban Control создала интеллектуальное решение для управления городским освещением, установка, эксплуатация и обслуживание которого не может быть проще для специалистов по небеспроводным технологиям IoT.
Оливье Кармона, IoTerop
Простота эксплуатации каждого узла Urban Node 324 обусловлена тем, что они спроектированы для работы с облегченной платформой межмашинного взаимодействия (LwM2M) под названием «ALASKA», основанной на отмеченном наградами управлении устройствами IoT с ограниченными ресурсами и специалист по безопасности, IoTerop.
При этом используются два наиболее распространенных стандарта IoT для умного города: «uCIFI» и «TALQ». Кроме того, в нем используются самые современные встроенные инженерные решения для минимизации полосы пропускания в эфире и снижения уровня энергопотребления, достаточно низкого для поддержки датчиков и устройств «умного города» с батарейным питанием.
«В отличие от традиционных установок интеллектуального городского освещения, для которых требуется создание специализированной сети, Urban Node 324 работает прямо из коробки, как смартфон», — объясняет директор по инновациям и развитию Urban Control Мигель Лира. «Это делает его коммерчески и технологически жизнеспособным для установки любого размера, поскольку оператору не требуется создавать собственную беспроводную сеть IoT или самому становиться оператором беспроводной сети IoT. Важно отметить, что это включает в себя надежную защиту, которая сочетает в себе превосходные функции безопасности Nordic nRF9.160 SiP и платформу управления IoT-устройствами IoTerop ALASKA Cloud».
Лира добавляет: «Внезапно все преимущества интеллектуального освещения теперь доступны для небольших кластеров уличных фонарей в торговых центрах, гостиничных сетях, офисных филиалах и университетских городках, вплоть до массивных многомиллионных узлов размером со столицу. установки. Это действительно меняет правила игры в индустрии уличного освещения умного города».
«Ранние установки умного городского освещения IoT без сотовой связи были бесценны для демонстрации потенциала и ценности умного города», — добавляет Оливье Кармона, руководитель отдела продаж и маркетинга в IoTerop. «Но также почти все они были основаны на запатентованных технологиях, которые вынуждали городские власти создавать свои беспроводные сети IoT и становиться опытными менеджерами беспроводных сетей IoT: ни тем, ни другим они не хотели заниматься или становиться.
«Сотовый IoT, напротив, использует сетевую инфраструктуру сотовых сетей, которые уже есть в каждом городе и крупном населенном пункте по всему миру.
И, сотрудничая с нами, компания Urban Control создала интеллектуальное решение для управления городским освещением, установка, эксплуатация и обслуживание которого не может быть проще для специалистов по небеспроводному Интернету вещей. И с помощью высокоинтегрированного единого устройства Nordic nRF9160 SiP: решение, которое не может быть лучше оптимизировано для ограниченных ресурсов беспроводных IoT-устройств умного города, датчиков и приложений, которые выходят далеко за рамки управления интеллектуальным уличным освещением. Примеры включают локальное измерение загрязнения воздуха и шума, а также управление дорожным движением с помощью камер».
- О городском контроле
- О IoTerop
- О nRF9160
- О компании Nordic Semiconductor
Светодиодное освещение
Светодиодное освещение кардинально меняет мир освещения. Светодиоды высокой мощности обладают гораздо большей гибкостью и эффективностью, чем традиционные источники света.
Светодиодное освещение
Последние новости
Клиент
27 апреля 2023
Digital Knee от OPUM Technologies использует SoC Nordic nRF52840 для…
Читать далее
Клиент
24 апреля 2023
SiP nRF9160 от Nordic обеспечивает сотовую связь IoT и …
Читать далее
Клиент
20 апреля 2023
В молокоотсосе Freestyle Hands-free используется чип Nordic nRF528…
Читать далее
Архив новостей
Программа уличного освещения — город Шарлотта
Уличные фонари в микрорайонах
Уличные фонари в жилых домах, отдельные или для целого квартала, устанавливаются по заказу в черте города. CDOT тесно сотрудничает с Duke Energy для создания дизайна уличных фонарей, независимо от того, идет ли речь об индивидуальном или районном освещении.
Чтобы начать процесс, позвоните в колл-центр CharMeck по номеру 311. Как только Duke Energy предоставит проект, CDOT уведомит владельцев недвижимости в пределах определенной зоны воздействия и предоставит 30-дневный период для подачи апелляции.
Как только свет будет установлен, город Шарлотта оплатит электроэнергию для его работы. Город также платит, если выбрана стандартная модель (деревянный столб). Если соседям нужно больше декоративного освещения, они должны будут оплатить авансовые платежи за светильники и установку. В настоящее время расходы на декоративные элементы начинаются примерно с 1200 долларов США за уличный фонарь, в зависимости от выбранного светильника. Установка может занять до 10 недель.
Общая информация и стандарты установки
- Подземная проводка используется только в районах, в настоящее время обслуживаемых подземными коммуникациями.
- Декоративные уличные фонари доступны только в районах с существующими подземными коммуникациями, если только соседи не согласны платить существенную плату за прокладку подземного кабеля.
- Светильники уличного освещения, будь то стандартные деревянные столбы или более декоративные варианты из стекловолокна, всегда размещаются на полосе отчуждения. Они устанавливаются вдоль края тротуара, в полосе озеленения или за тротуаром, чтобы не мешать движению транспорта и пешеходов.
- Duke Energy гарантирует, что инженерные коммуникации в полосе отвода будут расположены через 811.
- Частные предметы на полосе отвода, такие как спринклерные системы, невидимые ограждения, кабели, провода, трубы из ПВХ, бытовые водопроводы и т. д., НЕ входят в сферу ответственности Duke Energy или City of Charlotte. Такие предметы рекомендуется убрать с полосы отчуждения. Как минимум, они должны быть помечены флажками или иным образом помечены, чтобы их можно было избежать. Duke Energy также может потребовать обрезки или удаления растительности.
- Департамент транспорта Шарлотты имеет исключительное право определять окончательное размещение всех уличных фонарей.
- Подземная электрическая установка (PDF, 2 МБ)
Декоративные уличные фонари
Компания Duke Energy предлагает несколько видов декоративных осветительных приборов. Декоративное освещение доступно за единовременную плату за установку, которая покрывает стоимость светильника и обслуживание светильников под землей. Все освещение должно оставаться в соответствии с тем, что в настоящее время используется или предлагается.
Следует соблюдать осторожность при выборе декоративного освещения. В отличие от стандартных светильников, которые устанавливаются на высоте 25 футов и фокусируют свет на проезжей части, декоративное освещение монтируется на высоте 12 футов и может светить всенаправленно, что может не обеспечивать полного освещения картины улицы с темными пятнами. Декоративное освещение недоступно на проспектах и коллекторных улицах.
Подготовка проекта и процесс утверждения уличного освещения
Запросы на проект принимаются и автоматически помещаются в очередь.
Координатор уличного освещения будет работать с Duke Energy над разработкой проекта, показывающего предполагаемое расположение светильника(ов) и способ его питания. Предлагаемое размещение света основано на существующих объектах Duke Energy и требованиях CDOT к освещению (расстояние, единообразие, существующие конфликты инфраструктуры и т. д.). Из-за существующего графика проектов Duke Energy подготовка проекта может занять несколько месяцев.
Представитель Герцога может встретиться с вами на месте, чтобы согласовать план. Окончательный план будет отправлен CDOT запрашивающему для рассмотрения. Если район потребует внесения изменений в проект, которые потребуют дополнительных подземных работ со стороны Герцога, району будет предложено оплатить связанные с этим расходы.
Сотрудники CDOT раздадут почтовые открытки всем сторонам в зоне поражения. Сотрудники CDOT будут использовать программное обеспечение ГИС для определения зоны воздействия предлагаемого источника света. Зона удара определяется как радиус 75 футов вокруг каждого предполагаемого места.
Открытка с апелляцией будет содержать адрес веб-сайта для просмотра предлагаемого дизайна, информацию об элементах полосы отвода (см. раздел «Общая информация и стандарты установки») и контактную информацию координатора уличного освещения.
Если апелляции не поступят, CDOT подпишет соглашение об обслуживании, предоставленное Duke Energy, разрешающее установку света. Любые расходы, за которые несет ответственность район, должны быть оплачены Duke Energy до планирования установки. Установка может занять до 10 недель с момента подписания соглашения об обслуживании.
Процесс обжалования
Любой владелец в пределах определенной зоны воздействия может обжаловать уличное освещение, подав письменное уведомление об апелляции в CDOT. Письменные апелляции должны быть получены в течение апелляционного периода (30 дней).
Действительные апелляции будут рассмотрены в квазисудебном порядке перед директором или заместителем директора Департамента транспорта или должностным лицом, назначенным директором или заместителем директора Департамента транспорта.
Единственные вопросы, которые могут быть подняты при апелляции:
Есть ли публичное обоснование изменения и,
Был ли выбранный метод (петиция, ТСЖ, апелляционная открытка) для оценки консенсуса соседей должным образом выполнен в соответствии с требованиями CDOT.
Решение по апелляции подлежит пересмотру в порядке судебного иска, возбужденном в Верховном суде земли Мекленбург в течение тридцати дней. Апелляция certiorari не должна автоматически приостанавливать применение любых предложенных методов лечения.
Запрос на апелляцию Проект уличного освещения/Местоположение:
Свяжитесь с Кэндис Инге [email protected] тел. 704.336.3932
Запрос на модернизацию уличного освещения
Duke Energy будет активно модернизировать натриевые лампы высокого давления (HPS) до светодиодных, однако они взимают плату за раннее обновление в размере 40 долларов США + налог за лампу.
Обновление любого декоративного освещения должно быть согласовано с Duke Energy, так как стоимость будет значительно выше, поскольку потребуется заменить весь декоративный светильник.
У города Шарлотта нет средств на модернизацию освещения; Стоимость модернизации является обязанностью заказчика и/или района.
Многие районы предпочитают использовать городскую Программу грантов для соседства для модернизации уличного освещения.
Важно сообщать обо всех отключениях уличного освещения в Duke Energy , чтобы их можно было отремонтировать; любой отсутствующий свет может быть заменен на светодиод Duke Energy в рамках стандартного технического обслуживания, и сообщество не будет нести никаких затрат.
Ремонт уличного освещения
У вас отключено уличное освещение?
Вы можете использовать форму на сайте Duke Power или позвонить в Центр обслуживания клиентов компании Duke Power напрямую по телефону 800.777.9898. *Позвоните в колл-центр CharMeck 311, набрав 311.
*Информация об отключениях уличного освещения ежедневно отправляется по факсу в компанию Duke Power, поскольку Duke владеет оборудованием и обслуживает его.
