Система питания от устройств защиты от перенапряжения УЗИП
перейти к содержаниюОсновная система электроснабжения, используемая в электроснабжении для строительных проектов, представляет собой трехфазную трехпроводную и трехфазную четырехпроводную систему и т. Д., Но коннотации этих терминов не очень строгие. Международная электротехническая комиссия (МЭК) разработала единые положения для этого, и это называется системой TT, системой TN и системой IT. Какая система TN делится на систему TN-C, TN-S, TN-CS. Ниже приводится краткое введение в различные системы электропитания.
система электроснабжения
В соответствии с различными методами защиты и терминологией, определенными IEC, низковольтные системы распределения электроэнергии делятся на три типа в соответствии с различными методами заземления, а именно системы TT, TN и IT, и описаны ниже.
Система питания TN-C
Система электропитания в режиме TN-C использует рабочую нейтральную линию в качестве линии защиты от перехода через нуль, которую можно назвать защитной нейтральной линией и обозначить как PEN.
Система электропитания TN-CS
Для временного источника питания системы TN-CS, если передняя часть питается по методу TN-C, а строительный кодекс указывает, что на строительной площадке должна использоваться система питания TN-S, общая распределительная коробка может быть разделен в задней части системы. Помимо линии PE, система TN-CS имеет следующие особенности.
1) Рабочая нулевая линия N подключена к специальной защитной линии PE. Когда несимметричный ток линии велик, на нулевую защиту электрического оборудования влияет нулевой потенциал линии. Система TN-CS может снизить напряжение корпуса двигателя на землю, но не может полностью устранить это напряжение. Величина этого напряжения зависит от дисбаланса нагрузки проводки и длины этой линии. Чем больше несимметрична нагрузка и чем длиннее проводка, тем больше смещение напряжения корпуса устройства относительно земли. Следовательно, требуется, чтобы ток неуравновешенности нагрузки не был слишком большим, и чтобы линия защитного заземления заземлялась повторно.
2) Линия PE не может войти в устройство защиты от утечки ни при каких обстоятельствах, поскольку устройство защиты от утечки на конце линии вызовет срабатывание передней защиты от утечки и вызовет крупномасштабный сбой питания.
3) В дополнение к линии PE необходимо подключить к линии N в общей коробке, линия N и линия PE не должны подключаться в других отсеках. На линии защитного заземления нельзя устанавливать переключатели и предохранители, и заземление не должно использоваться в качестве защитного заземления. линия.
С помощью приведенного выше анализа система электропитания TN-CS временно изменена в системе TN-C. Когда трехфазный силовой трансформатор находится в хорошем рабочем состоянии заземления и трехфазная нагрузка относительно сбалансирована, влияние системы TN-CS на использование электроэнергии в строительстве все еще возможно. Однако в случае несбалансированной трехфазной нагрузки и специального силового трансформатора на строительной площадке необходимо использовать систему питания TN-S.
Система питания TN-S
Система электропитания в режиме TN-S — это система электропитания, которая строго отделяет рабочую нейтраль N от выделенной защитной линии PE. Она называется системой питания TN-S. Характеристики системы питания TN-S следующие.
1) Когда система работает нормально, на выделенной линии защиты нет тока, но есть несимметричный ток на рабочей нулевой линии. На линии PE относительно земли нет напряжения, поэтому нулевая защита металлического корпуса электрооборудования подключена к специальной линии защиты PE, которая является безопасной и надежной.
2) Рабочая нейтральная линия используется только как цепь однофазной осветительной нагрузки.
3) Специальная защитная линия PE не может ни разорвать линию, ни войти в реле утечки.
4) Если устройство защиты от утечки на землю используется на линии L, рабочая нулевая линия не должна повторно заземляться, а линия PE имеет повторное заземление, но не проходит через устройство защиты от утечки на землю, поэтому устройство защиты от утечки также может быть установлено.
на линии L источника питания системы TN-S.
5) Система питания TN-S безопасна и надежна, подходит для систем электроснабжения низкого напряжения, таких как промышленные и гражданские здания. Перед началом строительных работ необходимо использовать систему электроснабжения TN-S.
Система питания ТТ
Метод TT относится к защитной системе, которая напрямую заземляет металлический корпус электрического устройства, которая называется системой защитного заземления, также называемой системой TT. Первый символ T означает, что нейтральная точка энергосистемы напрямую заземлена; второй символ T указывает на то, что проводящая часть нагрузочного устройства, не контактирующая с токоведущим телом, напрямую заземлена, независимо от того, как заземлена система. Все заземления нагрузки в системе TT называется защитным заземлением. Характеристики этой системы питания следующие.
1) Когда металлический корпус электрического оборудования заряжен (фазовая линия касается корпуса или изоляция оборудования повреждена и протекает), защита от заземления может значительно снизить риск поражения электрическим током.
Однако низковольтные выключатели (автоматические выключатели) не обязательно срабатывают, в результате чего напряжение утечки на землю устройства утечки превышает безопасное напряжение, которое является опасным.
2) Когда ток утечки относительно невелик, даже предохранитель может не перегореть. Следовательно, для защиты также требуется устройство защиты от утечки. Поэтому популяризировать систему TT сложно.
3) Заземляющее устройство системы TT потребляет много стали, и его трудно перерабатывать, время и материалы.
В настоящее время некоторые строительные объекты используют систему ТТ. Когда строительная единица использует источник питания для временного использования электроэнергии, используется специальная линия защиты, чтобы уменьшить количество стали, используемой для заземляющего устройства.
Отделите линию PE новой добавленной специальной защитной линии от рабочей нулевой линии N, которая характеризуется:
1 Отсутствует электрическое соединение между общей линией заземления и рабочей нейтральной линией;
2 При нормальной работе рабочая нулевая линия может иметь ток, а специальная линия защиты не имеет тока;
3 Система TT подходит для мест с очень разбросанной защитой грунта.
Система питания TN
Система электропитания в режиме TN Этот тип системы электропитания представляет собой систему защиты, которая соединяет металлический корпус электрооборудования с рабочим нулевым проводом. Она называется системой нулевой защиты и представлена TN. Его особенности заключаются в следующем.
1) Когда устройство находится под напряжением, система защиты от перехода через ноль может увеличить ток утечки до тока короткого замыкания. Этот ток в 5.3 раза больше, чем у системы ТТ. На самом деле это однофазное короткое замыкание и перегорает предохранитель. Расцепитель низковольтного выключателя немедленно отключится и отключится, что сделает неисправное устройство более безопасным и отключенным.
2) Система TN экономит материал и человеко-часы и широко используется во многих странах и странах Китая. Это показывает, что система TT имеет много преимуществ. В системе питания с режимом TN он делится на TN-C и TN-S в зависимости от того, отделена ли линия защитного нуля от рабочей нулевой линии.
принцип работы:
В системе TN открытые токопроводящие части всего электрооборудования подключены к защитной линии и подключены к точке заземления источника питания. Эта точка заземления обычно является нейтральной точкой системы распределения электроэнергии. Система питания системы TN имеет одну точку, которая напрямую заземлена. Открытая электропроводящая часть электрического устройства подключается к этой точке через защитный провод. Система TN обычно представляет собой трехфазную сетевую систему с заземленной нейтралью. Его особенность заключается в том, что открытая проводящая часть электрооборудования напрямую подключена к точке заземления системы. Когда происходит короткое замыкание, ток короткого замыкания представляет собой замкнутый контур, образованный металлической проволокой. Образуется металлическое однофазное короткое замыкание, в результате чего возникает достаточно большой ток короткого замыкания, чтобы защитное устройство могло надежно срабатывать для устранения повреждения.
Если рабочая нейтральная линия (N) повторно заземляется, при коротком замыкании корпуса часть тока может быть отведена в точку повторного заземления, что может привести к сбою надежной работы защитного устройства или во избежание отказа, тем самым расширяя неисправность. В системе TN, то есть трехфазной пятипроводной системе, линия N и линия PE прокладываются отдельно и изолированы друг от друга, а линия PE подключается к корпусу электрического устройства вместо N-линия. Поэтому самое важное, о чем мы заботимся, — это потенциал провода PE, а не потенциал провода N, поэтому повторное заземление в системе TN-S не является повторным заземлением провода N. Если линия PE и линия N заземлены вместе, поскольку линия PE и линия N подключены в повторяющейся точке заземления, линия между повторяющейся точкой заземления и рабочей точкой заземления распределительного трансформатора не имеет разницы между линией PE и линия N. Исходная линия — это линия N. Предполагаемый ток нейтрали делится между линией N и линией PE, и часть тока шунтируется через повторяющуюся точку заземления.
Поскольку можно считать, что на передней стороне повторяющейся точки заземления нет линии PE, только линия PEN, состоящая из исходной линии PE и линии N, включенных параллельно, преимущества исходной системы TN-S будут потеряны, поэтому линия PE и линия N не могут быть общим заземлением. По указанным выше причинам в соответствующих правилах четко указано, что нейтральная линия (т.е. линия N) не должна заземляться повторно, за исключением нейтральной точки источника питания.
ИТ-система
Система I источника питания в режиме IT указывает, что сторона источника питания не имеет рабочего заземления или заземлена с высоким сопротивлением. Вторая буква T указывает на то, что электрическое оборудование на стороне нагрузки заземлено.
Система электропитания в режиме IT отличается высокой надежностью и хорошей безопасностью, когда расстояние до источника питания невелико. Обычно он используется в местах, где отключение электроэнергии запрещено, или в местах, где требуется строгое постоянное электроснабжение, например, в сталеплавильном производстве, в операционных в крупных больницах и в подземных шахтах.
Условия электроснабжения в подземных выработках относительно плохие, а кабели подвержены воздействию влаги. При использовании системы с питанием от IT, даже если нейтральная точка источника питания не заземлена, после утечки в устройстве относительный ток утечки на землю остается небольшим и не нарушит баланс напряжения источника питания. Следовательно, это более безопасно, чем система заземления нейтрали источника питания. Однако, если источник питания используется на большом расстоянии, распределенную емкость линии электропитания относительно земли нельзя игнорировать. Когда короткое замыкание или утечка нагрузки приводят к тому, что корпус устройства становится под напряжением, ток утечки образует путь через землю, и устройство защиты не обязательно срабатывает. Это опасно. Это безопаснее, только если расстояние от источника питания не слишком велико. На стройплощадке такой вид электроснабжения встречается редко.
Значение букв I, T, N, C, S
1) В обозначении метода электропитания, установленном Международной электротехнической комиссией (МЭК), первая буква обозначает взаимосвязь между системой питания (силовой) и землей.
Например, T указывает, что нейтральная точка напрямую заземлена; I указывает, что источник питания изолирован от земли или что одна точка источника питания подключена к земле через высокий импеданс (например, 1000 Ом;) (I — первая буква французского слова Isolation слова «изоляция»).
2) Вторая буква указывает на электропроводящее устройство, находящееся на земле. Например, T означает, что корпус устройства заземлен. Он не имеет прямого отношения к любой другой точке заземления в системе. N означает, что нагрузка защищена нулем.
3) Третья буква обозначает комбинацию рабочего нуля и защитной линии. Например, C указывает, что рабочая нейтральная линия и линия защиты являются одним целым, например TN-C; S означает, что рабочая нейтральная линия и линия защиты строго разделены, поэтому линия PE называется выделенной линией защиты, например TN-S.
В электрической сети система заземления — это мера безопасности, которая защищает жизнь человека и электрооборудование. Поскольку системы заземления различаются от страны к стране, важно иметь хорошее представление о различных типах систем заземления, поскольку глобальная установленная мощность фотоэлектрических систем продолжает расти.
Эта статья направлена на изучение различных систем заземления в соответствии со стандартом Международной электротехнической комиссии (МЭК) и их влияния на конструкцию системы заземления для фотоэлектрических систем, подключенных к сети.
Назначение заземления
Системы заземления обеспечивают функции безопасности, снабжая электрическую установку трактом с низким сопротивлением на случай любых неисправностей в электрической сети. Заземление также служит ориентиром для правильной работы источника электричества и предохранительных устройств.
Заземление электрического оборудования обычно достигается путем помещения электрода в твердую массу земли и соединения этого электрода с оборудованием с помощью проводника. О любой системе заземления можно сделать два предположения:
1. Потенциалы земли действуют как статические эталоны (т. Е. Ноль вольт) для подключенных систем. Таким образом, любой проводник, подключенный к заземляющему электроду, также будет обладать этим опорным потенциалом.
2. Заземляющие проводники и заземляющий стержень обеспечивают путь к земле с низким сопротивлением.
Защитное заземление
Защитное заземление — это установка заземляющих проводов, предназначенных для снижения вероятности травм в результате электрического повреждения в системе. В случае неисправности нетоковедущие металлические части системы, такие как рамы, ограждения, ограждения и т. Д., Могут получить высокое напряжение относительно земли, если они не заземлены. Если человек коснется оборудования в таких условиях, он получит удар электрическим током.
Если металлические части подключены к защитному заземлению, ток короткого замыкания будет проходить через заземляющий провод и восприниматься устройствами безопасности, которые затем надежно изолируют цепь.
Защитное заземление может быть достигнуто:
- Установка системы защитного заземления, при которой токопроводящие части соединяются с заземленной нейтралью распределительной системы посредством проводов.
- Установка устройств защиты от сверхтока или тока утечки на землю, которые срабатывают для отключения затронутой части установки в течение определенного времени и пределов напряжения прикосновения.
Провод защитного заземления должен быть способен пропускать предполагаемый ток короткого замыкания в течение времени, равного или превышающего время срабатывания соответствующего защитного устройства.
Функциональное заземление
При функциональном заземлении любая из токоведущих частей оборудования (либо «+», либо «-») может быть подключена к системе заземления с целью обеспечения контрольной точки для обеспечения правильной работы. Проводники не рассчитаны на токи короткого замыкания. В соответствии с AS / NZS5033: 2014 функциональное заземление разрешено только тогда, когда существует простое разделение между сторонами постоянного и переменного тока (например, трансформатор) внутри инвертора.
Типы конфигурации заземления
Конфигурации заземления могут быть расположены по-разному на стороне питания и нагрузки, при этом общий результат будет одинаковым.
Международный стандарт IEC 60364 (Электрические установки для зданий) определяет три семейства заземления, определяемых с помощью двухбуквенного идентификатора в форме «XY». В контексте систем переменного тока «X» определяет конфигурацию нейтрального и заземляющего проводов на стороне питания системы (т. Е. Генератор / трансформатор), а «Y» определяет конфигурацию нейтрали / заземления на стороне нагрузки системы (т. Е. главный распределительный щит и подключенные нагрузки). ‘X’ и ‘Y’ могут принимать следующие значения:
Т — Земля (от французского ‘Terre’)
N — нейтральный
I — Изолированный
Подмножества этих конфигураций могут быть определены с помощью значений:
S — отдельный
C — Комбинированный
Используя их, три семейства заземления, определенные в МЭК 60364, — это TN, где электрическое питание заземлено, а нагрузки потребителя заземлены через нейтраль, TT, где электрическое питание и нагрузки потребителя заземлены отдельно, и IT, где только нагрузка потребителя.
заземлены.
Система заземления TN
Единственная точка на стороне источника (обычно контрольная точка нейтрали в трехфазной системе, соединенной звездой) напрямую подключена к земле. Любое электрическое оборудование, подключенное к системе, заземляется через ту же точку подключения на стороне источника. Для систем заземления такого типа требуются заземляющие электроды через равные промежутки времени по всей установке.
Семейство TN состоит из трех подгрупп, которые различаются в зависимости от метода разделения / комбинации заземляющих и нейтральных проводников.
TN-S: TN-S описывает схему, в которой отдельные проводники для защитного заземления (PE) и нейтрали подводятся к потребителям от источника питания объекта (т. Е. Генератора или трансформатора). Проводники PE и N разделены почти во всех частях системы и соединяются вместе только на самом источнике питания. Этот тип заземления обычно используется для крупных потребителей, у которых есть один или несколько трансформаторов высокого / низкого напряжения, предназначенных для их установки, которые устанавливаются рядом или в помещениях заказчика.
Рис.1 — Система TN-S
TN-C: TN-C описывает схему, в которой комбинированная защитная заземляющая нейтраль (PEN) подключена к земле в источнике. Этот тип заземления обычно не используется в Австралии из-за рисков, связанных с возгоранием в опасных средах, и из-за наличия гармонических токов, делающих его непригодным для электронного оборудования. Кроме того, согласно IEC 60364-4-41 — (Защита для безопасности — Защита от поражения электрическим током), УЗО нельзя использовать в системе TN-C.
Рис 2 — Система TN-C

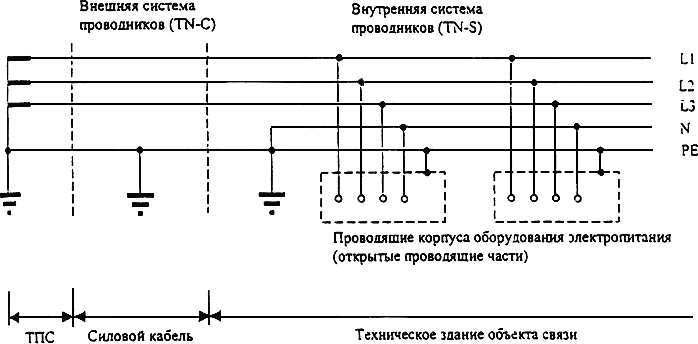

TN-CS: TN-CS обозначает установку, в которой на стороне питания системы используется комбинированный провод PEN для заземления, а на стороне нагрузки системы используется отдельный провод для PE и N. Этот тип заземления используется в распределительных системах. как в Австралии, так и в Новой Зеландии, и его часто называют множеством нейтралов по отношению к земле (MEN). Для низковольтного потребителя система TN-C устанавливается между трансформатором на площадке и помещением (нейтраль заземляется несколько раз вдоль этого сегмента), а система TN-S используется внутри самого объекта (от главного распределительного щита ниже по потоку).
). При рассмотрении системы в целом она рассматривается как TN-CS.
Рис.3 — Система TN-CS
Кроме того, согласно IEC 60364-4-41 — (Защита для безопасности — Защита от поражения электрическим током), если в системе TN-CS используется УЗО, провод PEN нельзя использовать на стороне нагрузки. Подключение защитного проводника к проводнику PEN должно выполняться на стороне истока УЗО.
Система заземления ТТ
В конфигурации TT потребители используют собственное заземление внутри помещения, которое не зависит от любого заземления на стороне источника. Этот тип заземления обычно используется в ситуациях, когда поставщик услуг распределительной сети (DNSP) не может гарантировать низковольтное подключение обратно к источнику питания. Заземление TT было распространено в Австралии до 1980 года и до сих пор используется в некоторых частях страны.
При использовании систем заземления TT во всех цепях питания переменного тока необходимо УЗО для обеспечения надлежащей защиты.
Согласно IEC 60364-4-41 все открытые токопроводящие части, которые совместно защищены одним и тем же защитным устройством, должны быть соединены защитными проводниками с заземляющим электродом, общим для всех этих частей.
Рис.4 — Система TT
Система заземления IT
В схеме заземления IT заземление либо отсутствует, либо выполняется через соединение с высоким импедансом. Этот тип заземления не используется для распределительных сетей, но часто используется на подстанциях и в независимых системах с питанием от генератора. Эти системы способны обеспечить бесперебойную подачу питания во время работы.
Рис 5 — IT-система
Последствия для заземления фотоэлектрической системы
Тип системы заземления, применяемый в любой стране, будет определять тип конструкции системы заземления, необходимой для фотоэлектрических систем, подключенных к сети; Фотоэлектрические системы рассматриваются как генератор (или цепь источника) и должны быть заземлены как таковые.
Например, странам, использующим заземляющее устройство типа TT, потребуется отдельная яма для заземления как для сторон постоянного, так и для переменного тока из-за устройства заземления. Для сравнения, в стране, где используется заземление типа TN-CS, простого подключения фотоэлектрической системы к основной шине заземления в распределительном щите достаточно, чтобы удовлетворить требованиям системы заземления.
Во всем мире существуют различные системы заземления, и хорошее понимание различных конфигураций заземления обеспечивает надлежащее заземление фотоэлектрических систем.
СИСТЕМА ТН-ТЕХИЗОЛЯЦИЯ Трубопровод
Система теплоизоляции трубопроводов различного назначения.
Описание системы
В зависимости от назначения трубопровода применяют различные материалы с целью обеспечения необходимых характеристик.
Для теплоизоляции трубопроводов с температурой теплоносителя до 250 ˚С и диаметром трубопровода до 300 мм целесообразно использовать в качестве теплоизоляции Цилиндры ТЕХНО 80.
Цилиндр обеспечит хорошие теплоизоляционные характеристики, а также позволит сократить время при монтаже. Для трубопроводов с диаметром выше 300 мм экономически обоснованно использовать Мат Ламельный ТЕХНО в том случае, если к трубопроводу не предъявляются требования по горючести.
Для теплоизоляции холодных трубопроводов, которым требуется защита от конденсата, рекомендуется использовать теплоизоляцию, кашированную фольгой. Стыки фольгированной теплоизоляции проклеиваются алюминиевым скотчем, что обеспечивает в конечном итоге надежный пароизоляционный слой. Внутри помещения, при условии отсутствия внешних механических воздействий, фольгированный материал также может выполнять функцию декоративного законченного покрытия.
Для трубопроводов с температурой теплоносителя свыше 450 ˚С рекомендуется использовать в качестве теплоизоляции Цилиндры ТЕХНО 120, а при наличии вибрации – Мат Прошивной ТЕХНО с креплением на приварные штифты.
Теплоизоляция на основе каменной ваты является неорганическим, химически нейтральным материалом, не содержит веществ, вызывающих коррозию трубопровода.
Благодаря обработке гидрофобизирующими добавками каменная вата обладает водоотталкивающими свойствами. Для устройства покровного слоя, а также изготовления бандажей применяется ПВХ-мембрана LOGICROOF VRP, которая надёжно защищает утеплитель от любых внешних воздействий.
Область применения
Данная система используются для изоляции трубопроводов различных диаметров и с температурой применения от -180 °С до +750 °С.
Производство работ
Согласно «Альбому технических решений Системы теплоизоляции оборудования и трубопроводов» и Рекомендациям от ОАО «ТЕПЛОПРОЕКТ», по применению с альбомом технических решений «ТР 12150 – ТИ.2019 Полимерные мембраны «ТЕХНОНИКОЛЬ» в конструкциях тепловой изоляции трубопроводов с положительными и отрицательными температурами».
Полимерные мембраны
LOGICROOF V-RP
Кровельная ПВХ мембрана, армированная полиэстровой сеткой специального плетения.
Документация
Технические листы
СИСТЕМА ТН-ТЕХИЗОЛЯЦИЯ Трубопровод
Другие решения
ТН-КРОВЛЯ Барьер Авто
Система эксплуатируемой крыши под автомобильную нагрузку с использованием полимерной мембраны.
ТН-КРОВЛЯ Барьер Грин
Система эксплуатируемой крыши с зелеными насаждениями с водоизоляционным слоем из полимерной мембраны.
ТН-КРОВЛЯ Барьер Тротуар
Система эксплуатируемой крыши под пешеходную нагрузку с водоизоляционным слоем из полимерной мембраны.
ТН-РЕЗЕРВУАР Барьер
Система изоляции резервуаров для хранения технической воды.
ТН-ТОННЕЛЬ Барьер
Гидроизоляционная система для тоннелей, сооружаемых открытым способом.
ТН-ТОННЕЛЬ Проф
Гидроизоляционная система для тоннелей, сооружаемых открытым способом.
ТН-ТОННЕЛЬ Проф Эксперт
Гидроизоляционная система для тоннелей, сооружаемых открытым способом.
ТН-ФУНДАМЕНТ Проф
Система ТН-ФУНДАМЕНТ Проф предназначена для гидроизоляции фундаментов зданий и сооружений массового строительства с норм
ТН-ФУНДАМЕНТ Барьер
Система ТН-ФУНДАМЕНТ Барьер предназначена для гидроизоляции фундаментов небольших зданий и сооружений пониженного уровня
ТН-ФУНДАМЕНТ Эксперт
Система ТН-ФУНДАМЕНТ Эксперт предназначена для гидроизоляции фундаментов сложных и уникальных зданий и сооружений повыше
Типы распределительных систем для электроснабжения
Электрические системы различаются по признаку:
- Тип тока: AC, DC, 3(N)AC
- Тип и количество токоведущих проводов в системе: L1, L2, L3, Н соотв. L+, L-
- Тип заземления системы: IT, TT, TN
Тип заземления системы следует выбирать тщательно, так как он в значительной степени определяет поведение и свойства системы питания.
Это также способствует возникновению проблем, связанных с использованием системы, таких как:
- Надежность снабжения и/или наличие электроэнергии
- Затраты на установку
- Техническое обслуживание, простои
- Электромагнитная совместимость
В системах ТТ одна точка соединена непосредственно с землей (функциональное заземление). Открытые токопроводящие части электроустановки подключаются к заземлителям, электрически изолированным от заземлителя для заземления системы.
Допустимые защитные устройства:
- Устройство защиты от перегрузки по току
- Устройства защиты от токов короткого замыкания (GFCI)
В системах TN одна точка подключается непосредственно к земле, а открытые проводящие части электроустановки подключаются к этой точке через заземляющие проводники.
Существует три типа систем TN, различающихся расположением нулевого и защитного проводов заземления:
- TN-S: провод защитного заземления является отдельным по всей системе.
- TN-C: нейтральный и защитный заземляющие проводники объединены в один провод во всей системе.
- TN-C-S: Функции нейтрали и защиты объединены в одном проводнике в части системы.
В IT-системах все проводники под напряжением изолированы от земли или одна точка соединена с землей через импеданс. Таким образом, при возникновении замыкания на землю может протекать только небольшой ток утечки, в основном вызванный емкостями рассеяния системы. Верхние предохранители не срабатывают. Подача напряжения также сохраняется в случае однофазных прямых замыканий на землю.
Открытые проводящие части электроустановки либо
- имеют отдельные соединения с землей, либо
- имеют общее соединение с землей, либо
- имеют общее соединение с заземлением системы.
Разрешены следующие защитные устройства:
- Устройства контроля замыкания на землю (IMD)
- Устройства защиты от перегрузки по току
- Устройства защиты от токов утечки (УЗО), также известные как прерыватели цепи замыкания на землю (GFCI).
Характеристики
- Первое замыкание на землю не приведет к срабатыванию предохранителя или УЗО/УЗО.
- Устройство контроля замыкания на землю обнаружит и подаст сигнал о недопустимом повреждении изоляции.
- Замыкание на землю должно быть устранено как можно быстрее, прежде чем может произойти второе замыкание на землю на другом проводнике под напряжением, так как это может привести к отказу системы.
| Тип системы подачи | Ваши преимущества | Недостатки |
| SELV или PELV (безопасное сверхнизкое напряжение или защитное сверхнизкое напряжение) | • Отсутствие потенциальной опасности при контакте | • Ограниченная мощность, если развертывание оборудования должно быть рентабельным • Особые требования к токовым цепям |
| Защитная изоляция | • Можно комбинировать с другими типами систем • Двойная изоляция оборудования | • Экономичен только при малых нагрузках • Изоляционный материал представляет опасность возгорания при тепловых нагрузках |
| ИТ-система | • ЭМС • Повышенная доступность: 1-й отказ просто сообщается Отключение в случае 2-го отказа • Низкий ток утечки на землю в небольших системах • Снижается влияние на соседние установки, что, в свою очередь, упрощает заземление • Незначительные технические усилия для монтажа кабеля и проводника • Использование соответствующих устройств облегчает обнаружение повреждения | • Оборудование должно иметь универсальную изоляцию для напряжения между внешними проводниками. • Для N проводников требуется устройство защиты от перенапряжения • Возможные проблемы с отключением при втором замыкании на землю |
| система ТТ | • ЭМС • Защита зависит от мощности короткого замыкания системы • Напряжение прикосновения может варьироваться в зависимости от области • Может сочетаться с системой TN | • Совместим только с низкими характеристиками мощности из-за использования GFCI • Требуется регулярная функциональная проверка • Сложность рабочего заземления (≤ 2 Ом). • Обязательное выравнивание потенциалов для каждого здания |
| Система TN-C | • Простота установки • Низкие материальные затраты | • Несовместим с электромагнитной совместимостью • Блуждающие токи в здании и низкочастотные магнитные поля делают систему непригодной для использования в зданиях, где размещается информационно-техническое оборудование • Опасность для жизни и здоровья в случае обрыва PEN • Повышенный риск возгорания, связанного с электричеством |
| Система TN-C-S | • Экономичный компромисс для зданий, в которых нет оборудования информационных технологий. | • Не соответствует ЭМС • Возможны низкочастотные магнитные поля |
| Система ТН-С | • Совместимость с ЭМС • Низкое повышение напряжения в здоровых фазах | • Повышенные затраты на технику безопасности для удаленного многоканального ввода • Риск незамеченного многократного заземления |
| Критерий | ТТ | ТН-С | ТН-С | ЭТО |
| Безопасность людей | *** | *** | *** | *** |
| Безопасность от опасности возгорания | *** | * | ** | *** |
| Защита машины | *** | * | * | *** |
| Доступность | ** | ** | ** | **** |
| Электромагнитная совместимость | ** | * | ** | *** |
| Обслуживание | ** | **** | **** | *** |
| Монтаж | * | ** | ** | *** |
| Общий результат | 16 | 14 | 16 | 22 |
| * | Слабый |
| ** | Средний |
| *** | Хороший |
| **** | Отличный |
Загрузки
Изделия
Мониторинг замыкания на землю, незаземленный
ISOMETER® серия iso685
Детектор замыкания на землю для незаземленных систем переменного/постоянного тока
Определение места замыкания на землю, незаземленный
Серия ISOSCAN® EDS440
Модуль обнаружения замыкания на землю для незаземленных систем переменного/постоянного тока
Мониторинг замыкания на землю, незаземленный
ISOMETER® серия iso685
Детектор замыкания на землю для незаземленных систем переменного/постоянного тока
Детали
Определение места замыкания на землю, незаземленное
Серия ISOSCAN® EDS440
Модуль обнаружения замыкания на землю для незаземленных сетей переменного/постоянного тока
Детали
Системы TN
Последнее обновление 04.
09.2020
Системы TN: основы
Если нейтральная или средняя точка отсутствует или недоступна, линейный проводник должен быть заземлен; это то, что североамериканцы называют Угловой треугольник с заземлением ; он редко используется в Европе.
Заземление нейтрали является первой характеристикой системы TN. Второй пункт заключается в том, что открытые проводящие части установки должны быть соединены защитным проводом с главной клеммой заземления установки, которая должна быть подключена к заземленной точке системы электропитания.
Суть: нейтральная точка заземлена (или заземлена), и все открытые проводящие части подключаются непосредственно к нейтральной точке.
Причина, по которой все открытые проводящие части соединены с нейтральной точкой, состоит в том, чтобы создать контур замыкания с высоким значением тока замыкания .
Системы TN: как обеспечивается безопасность
Для защиты людей от поражения электрическим током недостаточно создания замыкающей петли. Причина создания контура неисправности заключается в том, чтобы в случае неисправности убедиться, что в контуре неисправности циркулирует ток высокого значения.
У тока большого значения есть «миссия»: разомкнуть защиту на стороне фидера и обесточить цепь до того, как неисправность станет опасной для человека.
Таблица 41.1 в 411.3.2.2 предписывает максимальное время отключения.
[IEC 60364-4-41] 411.3.2.2 Максимальное время отключения, указанное в таблице 41.1, должно применяться к оконечным цепям с номинальным током, не превышающим: и
| 50 В переменного тока < U 0 ≤ 120 В переменного тока | 120 В переменного тока < U 0 ≤ 230 В переменного тока | 230 В переменного тока < U 0 ≤ 400 В переменного тока | U O > 400 В переменного тока |
ТН | 0,8 с | 0,4 с | 0,2 с | 0,1 с |
В случае системного напряжения 230 В переменного тока между фазой и нейтралью, причина, по которой указано время 0,4 секунды, заключается в том, что 0,4 секунды — это максимальное время, в течение которого человек может находиться под напряжением 92 В переменного тока.
