Сколько автоматов ставить в двухкомнатной квартире: Сколько автоматов должно стоять в квартире или доме

Сколько автоматов должно стоять в квартире или доме

Содержание статьи:

• 1 Сколько автоматов должно стоять в квартире
• 2 Сечение, розетки, автоматы
• 3 Какой минимум автоматов должен быть
• 4 Как выбрать автоматы по току

Сколько автоматов должно стоять в квартире или доме

Осуществляя проект электропроводки очень важно уделить должное внимание безопасности. От правильного проекта будет зависеть безопасность самой электропроводки, а также людей и имущества.

Чтобы обеспечить надлежащую защиту электропроводки, сегодня вместо пробок используются автоматические выключатели. В квартире их может быть несколько штук, но самый главный из них — это на вводе, рядом с электросчетчиком.

Тем не менее, чтобы увеличить защиту электропроводки многие устанавливают с десяток, а то и более автоматических выключателей. Сколько же их должно быть на самом деле? Как правильно произвести количество автоматов на дом или квартиру?

Сколько автоматов должно стоять в квартире

Если главной целью является экономия, то совсем не обязательно ставить 10 или 20 автоматов на квартиру. Самое главное правило, которым следует руководствоваться, заключается в том, чтобы разделить автоматы на розетки и на свет. Даже в этом случае уже будет достаточно.

Однако если есть такая возможность, то можно поставить по автомату и на каждую комнату. Хуже от этого явно не будет, зато появится возможность по отдельности обесточивать какую-то одну комнату, без отключения электричества в другой.

Также не стоит забывать и о том, что для таких комнат как ванная, котельная, необходима установка УЗО. Вообще можно поставить одно УЗО на всю квартиру, если речь идёт об экономии на комплектующих.

Сечение, розетки, автоматы

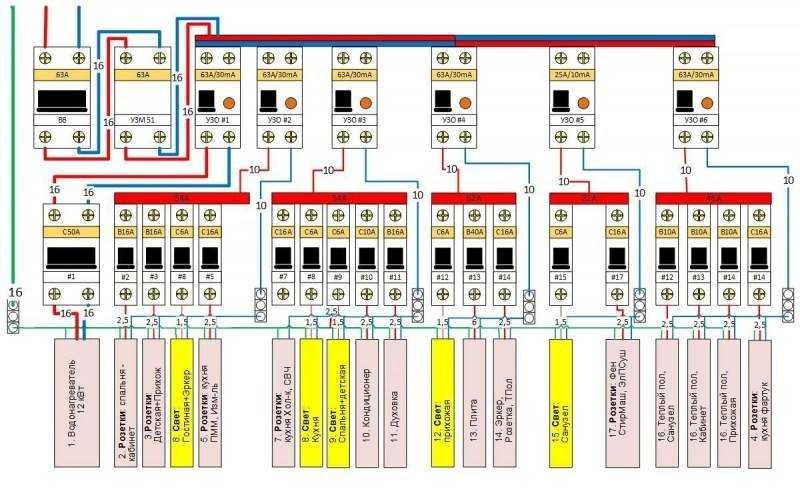

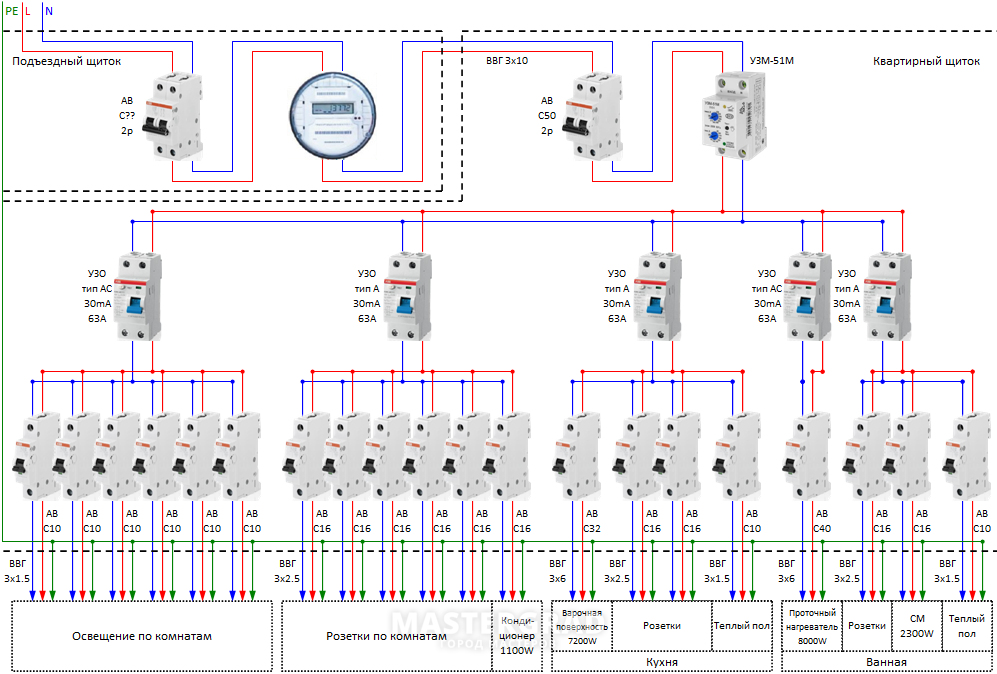

Рассмотрим конкретные примеры, когда и сколько нужно ставить автоматических выключателей в квартире или же в частном доме:

Кухня — отдельный медный провод, сечение 4 мм² и автоматический выключатель на 32 Ампер.

Розетки в комнатах — также отдельный медный проводом на 2,5 мм², автоматический выключатель на 25 Ампер.

Освещение — отдельный медный провод на 1,5 мм², с автоматическим выключателем на 16 Ампер.

Освещение в квартире лучше всего разделить на 2 группы, также отдельным проводом. Например, одним автоматом и отдельным кабелем подключаются комнаты, а вторым коридор, ванная и туалет.

Однако можно использовать для каждого помещения и отдельный автомат с проводом, здесь дело только в финансах. Главное чётко соблюдать сечение провода и номинал автоматических выключателей по току.

Какой минимум автоматов должен быть

Раньше в квартирах было по две пробки на счетчике, и никто не заморачивался установкой отдельных выключателей. Сегодня времена изменились, как и требования согласно ПУЭ. Минимум, конечно же, есть, но главное не забывать и о безопасности. Чем больше автоматов будет стоять, тем ничуть не хуже, главное соблюдать правила их выбора.

Также не стоит забывать и о том, что некоторые электроприборы потребуют установки отдельных автоматов. Например, отдельный автоматический выключатель рекомендуется ставить на котел отопления, кондиционер, стиральную машину и некоторые другие электроприборы.

Не следует выбирать и дешевые автоматические выключатели, от каких-то непроверенных или новых фирм. Лучше отдать предпочтение только проверенным производителем, таким как «Eaton» и «Moeller».

Как выбрать автоматы по току

По силе тока автоматы выбираются следующим образом. Если проводка медная, то: кабель 6 мм² — автомат на 63 (40) А, кабель 4 мм² — автомат на 40 (32) А, кабель сечением 2,5 мм² — 25 (20) А.

Для медного провода сечением 1,5 мм² нужен автомат номиналом 16 (10) Ампер. В скобках указан максимально допустимый ток, а без скобок — номинальный ток автоматов.

---

---

Поделиться с друзьями

Вводной автомат в квартиру — какой выбрать, и нужен ли он перед счетчиком? Обозначение на схеме номиналов и установка трехфазного или двухполюстного устройства

Вводный автомат – это средство коммутации электричества. Какие автоматы бывают, для чего нужны, как правильно выбирать, будет написано в статье.

Содержание

1. Как выбрать вводный автомат в квартиру – советы и рекомендации
2. Нужен ли в квартире или в доме вводной автомат
3. Устройство и принцип работы
4. Время — токовая характеристика
5. Типы
6. Однополюсный
7. Двухполюсный
8. Трехполюсный
9. Расчет автомата ввода
10. Расчет для электросети квартиры 220 Вольт
11. Расчет для электросети квартиры 380 Вольт
12. Выбор ВА
13. Режим нейтрали
14. Частота тока
15. Величина линейного напряжения
16. Установка
17. Подключение снизу или сверху?
18. Схема включения
19. Недопустимые ошибки при покупке
20. Полезное видео

Как выбрать вводный автомат в квартиру – советы и рекомендации

Вводный автомат это защитное устройство в доме при использовании электрической сети. Если возникает короткое замыкание или другая аварийная ситуация, выключатель обесточит электросеть. Чтобы обеспечить безопасность, важно уметь выбирать автоматику. Ошибки расчета приведут к поломке электроприборов и даже возгоранию.

Нужен ли в квартире или в доме вводной автомат

Для защиты дома от возгорания электропроводки устанавливается вводный автоматический выключатель. Обычно его монтаж производится на лестничной площадке перед счетчиками, но также устанавливают дополнительные автоматы в квартире. Монтируется прибор в распределительной коробке и пломбируется. Доступ к общему выключателю только у электрика дома, несанкционированная попытка проникновения приведет к выплате штрафа.

Устройство и принцип работы

Внешне прибор похож на обычное защитное устройство, которое устанавливается в распределительном щитке. Главное отличие от других средств защиты – большая величина номинального тока.

Элементы:

• соленоид;
• биметаллическая пластинка.

При возникновении короткого замыкания стремительно увеличивается сила тока. В катушке соленоида образуется мощное магнитное поле, из-за которого сердечник втягивается внутрь и цепь разрывается.

Автоматы различаются по количеству полюсов, номинальному току, потребляемой мощности, фазности электропитания.

Время — токовая характеристика

Времятоковые характеристики автоматических вводных выключателей маркируются латинскими буквами A, B, C и так далее. К группе А относятся устройства с наибольшей чувствительностью. Далее характеристики загрубляются, и приборы класса В будут срабатывать при 3-4 кратном превышении номинального тока. Автоматика класса С и D ставится при наличии в доме мощного оборудования – электроплит, котлов, сварочных аппаратов. Точные данные в документации к автомату.

Типы

Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.

Однополюсный

Выключатель с одним полюсом используется в электрических сетях с одной фазой. Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя — электромагнитный и тепловой.

Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод.  Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.

Двухполюсный

Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.

[stextbox id=»info»]Нельзя заменить один двухполюсный выключатель двумя однополюсными автоматами! Это запрещено ПУЭ. [/stextbox]

Трехполюсный

Для сетей на три фазы используются трехполюсники и четырехполюсники. Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.

[stextbox id=»info»] При монтаже своими руками земля (не нейтраль) никогда не должна проходить через автомат. [/stextbox]

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать.

Характеристики:

• количество полюсов;
• времятоковую характеристику;
• номинальный ток;
• установленная мощность;
• номинальный ток утечки;
• линейное напряжение;
• селективность;
• максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

[stextbox id=»info»]На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы. [/stextbox]

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:

Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение — фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное — это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Установка

Основной тип крепления автоматов — установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

[stextbox id=»info»]Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях. [/stextbox]

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху.

Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

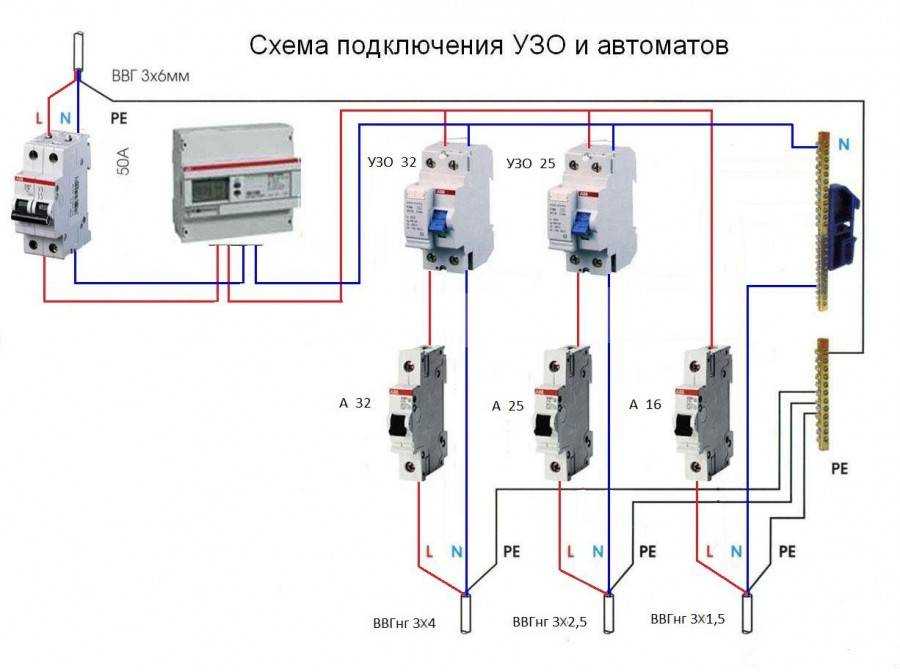

Схема включения

Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при  ремонтных работах. По этой причине автомат устанавливается перед счетчиками.

Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.

Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

1. При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
2. Нужно ориентироваться на электропроводку. Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
3. Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение. Для прибора с 14 А нужно брать выключатель на 16 А и выше.
4. Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер. Для электрической плиты ставится выключатель на 32 А. Осветительная группа и розетки требуют 10 А.
5. В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
6. Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
7. Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет. При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше.
