Мощность светодиодной ленты: как рассчитать

Светодиодные ленты, благодаря своей универсальности, приобретают большую популярность в освещении внутреннего и наружного пространства. Немаловажную роль в выборе этого источника света играет стремительно снижающиеся цены на оборудование.

Содержание:

1. Типы светодиодных лент

2. Моменты, на которые нужно обратить внимание

3. Расчет светодиодной ленты на один блок питания

Энергопотребление светодиодных светильников за один час работы ниже люминесцентных ламп. Для верного выбора надо знать виды и характеристики светодиодных лент.

Типы светодиодных лент

Светодиодная лента представляет собой гибкую печатную плату, на которую припаяны светодиоды.

Светодиодная лента

В зависимости от условий эксплуатации, в которых будет использоваться источник света, различают несколько классов защиты: IP 20, IP 22, IP 65, IP 67.

Различные модификации led ленты питаются от постоянного напряжения: 5 В, 12 В, 24 В, 36 В. Есть модификации, работающие от 220 В, блок питания которых – контроллер – встроен в плату. 220-вольтный вариант требует наличия в цепи УЗО (устройства защитного отключения).

Конструктивные особенности разных моделей предусматривают открытые варианты, и модели, вмонтированные в силиконовую трубку.

Различаются изделия по типу применяемых светодиодов. Популярны модели SMD 3528, SMD 5050, SMD 5630, SMD 5730.

Таблица: сравнение светодиодов

SМD 3528

SMD 3528 являются типовым стандартом для сверхъярких светодиодов, имеющих корпус для поверхностного монтажа. Название указывает, какой размер имеет диодный элемент 3,5х2,8 мм. Такой светодиод содержит один излучающий кристалл.

Ленты, для изготовления которых использованы указанные светодиоды, за свои технические параметры и низкую цену пользуются заслуженной популярностью.

Одиночный светодиод обладает следующими характеристиками:

Из характеристик ясно, что для питания нужен драйвер 12В. К нему можно последовательно подключить 3 светодиода через понижающий напряжение резистор.

Рисунок 1. Внешний вид SMD 3528.

На фотографии видны линии, по которым производится разрезание изделия, между ними как раз находятся светодиоды и резистор.

В характеристиках всегда указано количество светодиодов на 1 метр изделия. Исходя из этого, можно рассчитать мощность отрезка. В стандарте бывает 60, 120,180, 240 светодиодов.

Рисунок 2. Размещение светодиодов.

А – на 1 метр приходится 60 светодиодов, мощность, которую излучает метровый отрезок – 4,8 Вт.

Б – на одном метре расположены 120 led – 9,6 Вт.

В – 180 элементов – 14,4 Вт.

Г – 240 светодиодов – 19,2 Вт.

Лицевая сторона печатной платы бывает белого, черного, коричневого или желтого цвета. Это позволяет подобрать модель, которая будет маскироваться на поверхности разных цветов.

На основании ленты находится клейкий слой, изготовленный из двухстороннего скотча.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Перед наклейкой ленты необходимо очистить поверхность от загрязнений и протереть обезжиривающим средством (ацетон, спирт). При монтаже ленты мощностью 14,4 и 16,8 Вт стоит дополнительно использовать термостойкий клей. При работе основание сильно нагревается – заводской клеящий состав теряет свои свойства, лента перестает держаться на поверхности.

Светятся диоды холодным или теплым белым, синим, зеленым, красным или желтым цветами.

SMD 3528 – лента первого поколения с использованием сверхъярких светодиодов. Активно используется в целях декоративной подсветки локально расположенных предметов. Натяжной потолок, выделенный такой лентой, будет «парить» в воздухе. Кухня и комната приобретут, после подсветки светодиодной лентой эксклюзивный вид. Для организации основного освещения ее мощности вряд ли будет достаточно. На смену таким изделиям приходят ленты SMD 5050.

Лента RGB 3528

 SМD 5050

Светодиоды SMD 5050 состоят из трех диодов 3528, объединенных в одном корпусе, а значит и мощность увеличивается в три раза.

LED 5050 крупным планом

На одном погонном метре количество светодиодов может быть разным – 30, 60 или 120 единиц. Мощность светодиодной ленты таких отрезков будет 7,2, 14,4 и 28,8 Ватт соответственно. Такой мощности вполне хватает, чтобы обеспечить освещение рабочей зоны на кухне. Выгодно смотрится подсветка подвесных потолков, мебели, арок проемов в стенах, салонов автомобилей. Гамма свечения имеет стандартный набор: теплый белый, холодный белый, желтый, синий, красный и желтый цвета. В отличие от модели SMD 3528, каждый из светодиодов может включать в себя кристаллы трех основных цветов и может соответственно светиться любым цветом. SMD 5050 сильнее нагревают монтажную ленту, поэтому температура окружающей среды в месте установки не должна превышать 60 градусов.

Внимание! Длительный перегрев резко сокращает срок службы ленты.

SMD 5730

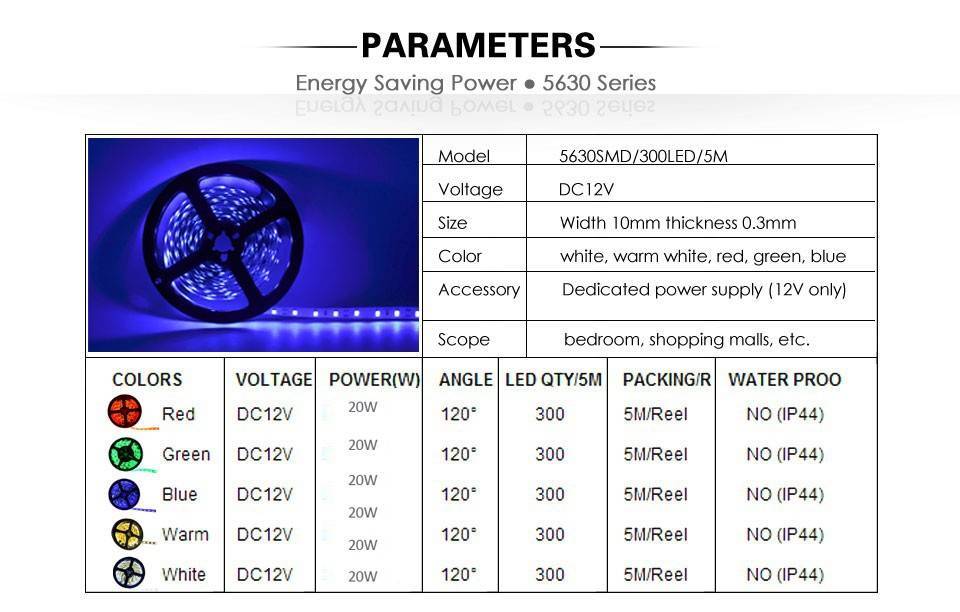

В результате работ по повышению мощности появились модели SMD 5630, SMD 5730. Мощность таких светодиодов составляет 0,5 Вт. Их использование в светодиодных лентах позволяет осуществлять полноценное освещение небольших помещений.

Стоит учесть, что такие изделия бывают только белого цвета, искать другие цвета не стоит.

SMD 5730

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Для продления срока службы китайские производители занижают потребление тока такими лентами. Соответственно светоотдача будет меньше. Ленты SMD 5730 стоит приобретать только надежных брендов.

Ленты формата RGВ

Светодиодная лента RGB

Маркировка RGB формируется из первых букв английских слов red, green, blue (в переводе красный, зеленый, синий). Сочетая эти цвета разной интенсивности, получают любой оттенок испускаемого света. Это свойство используется в светодиодных лентах RGB.

Диод SND 3528 содержит только один кристалл и светиться может одним цветом. Для получения оттенков свечения на ленте попеременно установлены три светодиода разных цветов. Подачей различного напряжения на светодиоды получают все разнообразие цветов.

Светодиоды SMD 5050 содержат три кристалла, светящихся разным светом, соответственно сам светодиод будет излучать разные оттенки света.

Внимание! Кристаллы разных цветов управляются определенным уровнем напряжения. Для подключения RGB лент требуются специальные контроллеры.

Управление лентами происходит по четырехпроводной шине. Один из проводников используется как общий. Три других нужны для управления красным, зеленым и синим цветом. Менять их местами категорически запрещается. Ведь расчетный уровень напряжения для красного кристалла не может превышать 2 В, а для синего 3,2 В, что в полтора раза больше. Недолгая работа красного гарантирована.

Если в маркировке присутствует обозначение dd5050rgbw – это значит, что светодиод состоит из четырех кристаллов. Белый цвет получают не сочетанием свечения красного, зеленого и синего, а имеется отдельный светодиодный кристалл белого цвета.

Другие виды

Существуют другие виды светодиодных лент. Основные отличия бывают в типе используемых при изготовлении компонентов, конструктивному исполнению и условиям применения. Одним из распространенных является лента SMD 2835. Однако, в связи с малой мощностью, которую имеет светодиодный кристалл такого светодиода, рассчитывать на достаточный уровень освещенности не приходится.

Светодиодная лента SMD 2835

Бывает определенный тип ленты, который может устанавливаться только в алюминиевые профили или в силиконовую трубку.

Отдельные модели могут иметь боковое или угловое направление свечения. Пример таких моделей – DIP ленты. Они изготавливаются по другой технологии. Внешний вид показан на рисунке

к содержанию ↑

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

• тип установленных светодиодов. Это будет определять уровень освещенности;
• мощность потребления. От нее зависят параметры блока питания;
• количество светодиодов;
• цвет, монохромная или трехцветная лента нужна;
• напряжения питания;
• степень защиты;
• способы монтажа.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

 Важно! Китайские продавцы упаковывают продукцию в бобины пяти метровой длины. Часто в описании товара указывается, сколько светодиодов установлено на всем «куске» ленты, а не для одного метра. Цифра 300 в технических характеристиках однозначно говорит о том, что подсчет проводился для всей длины ленты. Моделей, которые имеют такое количество светодиодов на отрезке в 1 метр, нет.

Цветовой оттенок и количество цветов

Цвета светодиодной ленты

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения. Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

Светодиодные ленты выпускают следующих цветов:

• холодный белый;
• теплый белый;
• красный;
• зеленый;
• синий;
• желтый;
• RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Розовое свечение достигается сочетанием красного и синего цветов. Спектр излучения недорогих изделий не совпадает с диапазоном 440 нм (синий) и 660 нм (красный), который используется для фотосинтеза. Проверить спектр излучения без специальных приборов не получится – остается верить производителям.

Световой поток

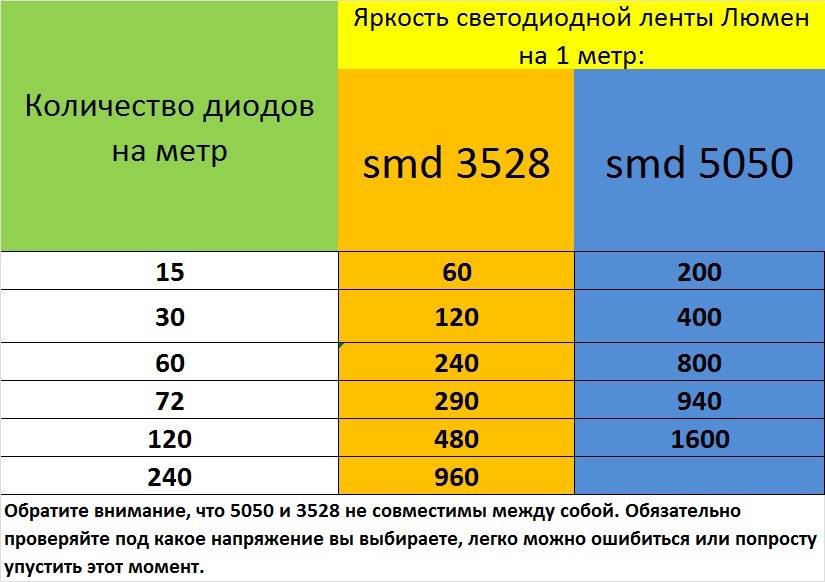

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

• +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
• +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
• + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
• + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

Степень защиты светодиодных лент

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

• некачественная пайка;
• неработающие или мигающие отрезки;
• спайка изделия из нескольких отдельных кусков.

Если принято решение купить в интернет-магазине, необходимо тщательно изучить отзывы покупателей. В описаниях товара возможно завышение параметров светоотдачи. В некоторых случаях производители, применяя качественные светодиоды, для продления срока их службы устанавливают завышенные по параметрам ограничивающие резисторы. А это значит при долгом сроке службы, что неплохо, нужный уровень освещенности не будет обеспечен.

к содержанию ↑

Расчет светодиодной ленты на один блок питания

Суммируя мощность всех используемых светодиодных лент, получают необходимую мощность блока питания. Перед тем как купить мощные светодиодные ленты для обеспечения длительной и бесперебойной работы устройств следует предусмотреть запас около 20%.

Пример: Используется 5 м SMD 3528 c 60-ю светодиодами на 1 метр, 3 метра SMD 5050 по 120 диодов на 1 м, 2 м SMD 5730 с 60 элементами. Суммарная мощность равна – 5х4,8+3х28,8+2х30= 170 Вт. Следовательно, надо использовать 200-ваттный блок питания.

Использование компьютерного БП в качестве драйвера

Перед тем как использовать блок питания необходимо произвести расчет мощности светодиодной ленты, которая будет к нему подключена.

Компьютерные блоки питания выдают следующие уровни напряжения: +3,3, +5,0, +12, -12 В. Для питания светодиодных лент используют одно из них +12В.

Мощность, которую способен обеспечить блок питания, указана на специальных наклейках. Для нормального функционирования нельзя нагружать блок питания на мощность выше 80% от указанного номинала. В противном случае токовый трансформатор будет перегреваться, возможен его быстрый выход из строя.

Внимание! Подключение компьютерного блока питания без нагрузки нарушает предусмотренные для него режимы работы и приводит к преждевременному выходу из строя.

Для запуска блока питания в работу перед включением необходимо замкнуть два проводника.

При подключении ленты используют разные выходы +12 В, чтобы не перегружать один проводник.

📋 Пройдите тест и проверьте ваши знания

Все ли ты знаешь о светодиодной ленте

Share your Results:

Показать код встраивания теста

Предыдущая

Светодиодная лентаКак правильно обрезать светодиодную ленту

Следующая

Светодиодная лентаЛента rgb 5050 и её особенности

Как мы рассчитали мощность блока питания для светодиодной ленты? — Личный опыт на vc.ru

31 792 просмотров

Чтобы светодиодная лента работала корректно, нужно подобрать для нее блок питания правильной мощности. В этой статье наши специалисты компании Giant4 расскажут, как рассчитать мощность, подобрать блок и куда его лучше установить. Погнали!

Блоки питания (БП), как всем известно, преобразуют напряжение сети 220В в 5В, 12В, 24В или любое другое рабочее напряжение, необходимое для питания светодиодной ленты.

Чаще всего для питания светодиодных лент используются импульсные блоки c резисторами в качестве ограничителей тока. Для подбора блока питания мы учитывали следующие факторы: рабочее напряжение светодиодной ленты, ее суммарную мощность, пыле и влагозащиту корпуса блока питания, габариты и размеры. О каждом поговорим немного подробнее.

Рабочее напряжение БП (U)

У разных типов светодиодных лент свое рабочее напряжение. Так, оно может быть 12В, 24В, 36В, адресные светодиодные ленты SPI обычно запитываются от 5В. Таким образом, рабочее напряжение должно соответствовать напряжению блока питания на выходе. В более сложных моделях БП для специальных проектов есть возможность плавной регулировки выходного напряжения. Мы используем их там, где необходимо нестандартное значение выходного напряжения или нужна компенсация напряжения на длинных проводах.Также из нестандартных решений можно выделить блоки питания с несколькими каналами, на которых входное напряжение имеет разные значения. Такие решения подойдут для проектов, в которых нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

Мощность светодиодной ленты (N)

Каждый блок питания мы рекомендуем рассчитывать с коэффициентом запаса, который составляет обычно 15-20% (обозначим его в формуле расчета как К2). Если пренебречь коэффициентом запаса, то блок питания будет работать на пределе, что в конечном тоге приведет к перегреву элементов и выходу из строя всего БП. Суммарную мощность светодиодной ленты можно вычислить, умножив удельную мощность ленты на 1 метр на общую длину ленты в метрах (L).

Рабочая мощность блока питания (РМБП) = L * N * К2.

Например, возьмем светодиодную ленту RGB 5050 14.4 вт/метр длиной 8м, и максимальным К3 в 20%.РМБП = 8 * 14,4 * 1,2 = 138,24В. Округляем получившееся значение до большей цифры, и для данного отрезка светодиодной ленты нам вполне хватит блока питания в 150В.

Коэффициент запаса мощности

Давайте подробнее рассмотрим, зачем вообще нужен К3? При работе на пределе мощности, нагрев корпуса будет составлять примерно 60-70 градусов, и это только снаружи с учетом теплоотдачи, что тогда говорить о внутренних элементах БП? Первыми признаками перегрева, помимо тактильных ощущений, считаются посторонние звуки.

Так как блоки питания не имеют вентилятора, они не должны издавать ни тресков, ни свистов. Выйти из строя в такой ситуации может даже качественное изделие, а если товар был заказан исключительно из параметров низкого ценника, то при перегреве причиной выхода прибора из строя, скорее всего, станет некачественная пайка, оказавшаяся в запредельных условиях работы. Необлуженные выводы элементов со временем окисляются и пропадает контакт. Простому пользователю самостоятельно устранить такую неисправность будет очень сложно. Поэтому при заказе блоков питания не стремитесь особенно сэкономить, можете впоследствии заплатить дважды.

Рекомендации по месту установки БП

Мы используем в своей работе только качественные блоки питания, но любой механизм прослужит долго только в том случае, если Вы по отношению к нему все сделали правильно. Например, в вопросе подключения очень важно воздушное пространство для естественной вентиляции, поэтому мы рекомендуем создать «подушку» в 20 см вокруг БП по высоте и со всех сторон (кроме низа, конечно). Близость к нагревательным приборам и горячим поверхностям ведет к перегреву и снижает максимально допустимую нагрузку для подключения. Если для подключения требуются два и более блока питания, их не стоит располагать вплотную друг к другу. Прямые солнечные лучи также ведут к естественному, хотя и не постоянному, перегреву корпуса. Нужно выбирать такое место, в котором при необходимости БП будет доступен для проверки работы и возможного обслуживания.

Светодиодное освещение прекрасно работает на потребителя в том случае, если все технические моменты просчитаны правильно, закуплен качественный товар и соблюдена технология подключения. Делайте свои световые проекты продуманно и пользуйтесь только проверенной информацией!

Команда Giant4.

Светодиодная лента

: выбор правильного блока питания для светодиодов

Вершина

Магазин по категориям

Счет

Инструменты сайта

Автор Брайан Лимбак

Выбор правильного источника питания для светодиодных лент может быть немного сложнее, чем вы ожидаете. Такие факторы, как мощность и диммируемость, играют ключевую роль в процессе выбора, и часто существует более одного источника питания, который подойдет для вашего конкретного проекта. Нет ничего хуже, чем заказать что-то в Интернете, а затем понять, что у вас нет деталей, необходимых для его работы. Цель этой статьи — предоставить вам всю информацию, необходимую для уверенности в том, что у вас есть все необходимое для питания светодиодных лент перед их покупкой.

Какова функция блока питания светодиодов?

Начнем с основ. Функция источника питания – подавать на электронику необходимое количество электрического тока, чтобы они работали должным образом, не перегревались и не выходили из строя преждевременно. Будь то ваш мобильный телефон, ноутбук или, в данном случае, светодиодная лента, вам понадобится что-то, чтобы взять 120 вольт переменного тока (AC) из настенной розетки и преобразовать его в более низкое напряжение постоянного тока (DC). которые необходимы для работы ваших светодиодных лент (или другой электроники). Представьте, что вы пытаетесь наполнить воздушный шар водой из пожарного шланга: слишком много воды течет слишком быстро — хлоп! Блок питания регулирует подачу тока на полосу для обеспечения оптимальной функциональности.

Факторы, которые следует учитывать при выборе источника питания:

1) Потребляемая мощность

2) Напряжение

3) 900 14  Возможность диммирования



Потребляемая мощность

Прежде чем мы научимся рассчитать, какой блок питания необходим, исходя из потребляемой мощности, вы должны понимать, что влияет на количество мощности, потребляемой световой лентой. На это влияют два фактора:

1)  Плотность светодиодов на фут полосы (измеряется в SMD/фут)

Ленты с большим количеством светодиодов на фут будут потреблять больше энергии.

Сверху вниз: девять, 18 и 36 светодиодов SMD на фут

2)  Размер светодиода

Большие светодиоды потребляют больше энергии.

Короче говоря, если для вас важнее всего максимальная энергоэффективность, выберите световую полосу с меньшим количеством светодиодов и меньшим количеством светодиодов.

Чтобы гарантировать, что ваш светодиодный блок питания не перегреется и не выйдет из строя преждевременно, мы используем это общее практическое правило:

Убедитесь, что общая мощность вашей светодиодной ленты не менее чем на 20 процентов меньше номинальной мощности блока питания.

Например, если у вас есть светодиодная лента, для работы которой требуется мощность 80 Вт, вам потребуется блок питания мощностью не менее 96 Вт.

Подавляющее большинство наших полосок указывают мощность на фут прямо на страницах их продуктов.

Пришло время прокачать математические навыки шестиклассников!

Возьмите длину вашей светодиодной ленты в футах и ​​умножьте ее на мощность, потребляемую на фут, затем умножьте на 1,2 .

Это даст вам блок питания минимального размера, необходимый для работы стрипов.

Поскольку блоки питания доступны с различной мощностью, вы возьмете полученное число и найдете ближайший блок питания с номинальной мощностью выше , чем это число. Блоки питания Super Bright LEDs варьируются от шести до 1500 Вт для совместимости с широким спектром светодиодных лент.

Давайте рассмотрим пример:

• Вы хотите установить на кухне 22-футовое освещение под шкафом.

• Полоса потребляет 3,5 Вт на фут.

• Умножьте 22 фута на 3,5 Вт на фут.

• Суммарная мощность составляет 77 Вт, что означает, что ваша лента потребляет 77 Вт мощности.

• Затем, чтобы следовать правилу 20 процентов, умножьте 77 Вт на 1,2. Умножение на 1,2 дает вам общую мощность вашей полосы плюс 20 процентов. Помните, что это необходимо для предотвращения перегрева и преждевременного выхода из строя блока питания.

• Это означает, что вам потребуется блок питания мощностью не менее 92,4 Вт.

• Поскольку мощность блока питания кратна пяти и 10, вам необходимо округлить и купить блок питания на 100 Вт.

Разрешается использовать полоски от источника питания, мощность которого выше необходимой. На самом деле, если вы решите добавить больше светодиодных лент в свой проект в будущем, вам пригодится большая мощность. В наши светодиодные ленты уже встроены токоограничивающие резисторы, поэтому они будут потреблять только то, что им нужно. Дополнительная мощность блока питания не будет использоваться, что позволит блоку питания работать более прохладно и эффективно. Если вы используете блок питания с превышением его мощности, это приведет к перегреву блока питания. Когда какие-либо электронные компоненты перегружены, они перегреваются и могут преждевременно отключиться или выйти из строя.

Мы составили эту таблицу в качестве приблизительного руководства, чтобы проиллюстрировать, какой источник питания необходим для отрезков полосы с разной потребляемой мощностью (измеряется в ваттах на фут). Эта таблица содержит только примеры и не предназначена для использования в качестве руководства для покупателя!

Напряжение

Важно убедиться, что напряжение выбранного вами источника питания совместимо с напряжением вашей светодиодной ленты. Кроме того, убедитесь, что входное напряжение блока питания соответствует напряжению места, где он будет установлен. Нам понадобится источник питания, который включает 120 вольт на входе и имеет 12 вольт на выходе постоянного тока.

Другим фактором, который необходимо учитывать при длительном использовании, является падение напряжения. Значительное падение напряжения присутствует после определенного расстояния светодиодной ленты. После этого расстояния не будет достаточно напряжения, чтобы осветить следующую длину полосы. Это зависит от типа и длины используемой полосы. Обычно полоса с одинарной плотностью (девять или меньше светодиодов на фут) должна возвращаться к источнику питания через каждые 32 13/16 фута (10 метров).

Лента высокой плотности (18 или более светодиодов на фут) должна будет возвращаться к источнику питания через каждые 16 3/8 футов (5 метров). Пожалуйста, обратитесь к «Max Run» в таблице технических характеристик ленты, чтобы определить, сколько из них может работать непрерывно без параллельного подключения к источнику питания.

Калькулятор питания светодиодных лент

Рассчитайте минимальную мощность источника питания, необходимую для вашей установки. Минимальная потребляемая мощность рассчитывается как оценочная мощность в ваттах / 0,80 , что дает вам 20%-ную дополнительную мощность, необходимую для увеличения срока службы блока питания.

Открытый?

Да Нет

Длина (в футах) Напряжение 12 В постоянного тока 12 В переменного тока 24 В постоянного тока 36 В постоянного тока 48 В постоянного тока Мощность (на фут)

Рассчитать

Минимальная мощность блока питания:
xx Вт.

Магазин внутренних источников питания

Мы предварительно отфильтровали совместимые блоки питания с учетом требований к напряжению и защите от атмосферных воздействий. Перед добавлением в корзину дважды проверьте выбранную мощность на основе расчетов, приведенных выше. Многие из наших блоков питания предлагаются в нескольких ваттах.

Диммируемость

Если ваша светодиодная лента поддерживает диммирование и вы хотите отрегулировать ее яркость, вам необходимо убедиться, что выбранный вами блок питания поддерживает диммирование. На всех наших блоках питания указано, поддерживают ли они диммирование. Чтобы узнать больше о диммировании и типах затемнения, ознакомьтесь с этим постом.



Напомним:

При выборе правильного блока питания необходимо знать следующие пять вещей:

1)   длина светодиодной ленты освещение для вашего проекта требуется

2 )  потребляемая мощность вашей полосы, измеренная в  Вт на фут:

3)   напряжение  напряжение вашей полосы
4)  если вы хотите, чтобы ваша полоса была 9001 3 диммируемых

5)  как использовать  калькулятор

Вот еще один взгляд на формулу:

Длина светодиодной ленты (измеряется в футах) x ватт на фут x 1,2 = минимальный номинальный источник питания светодиода, необходимый для питания вашей ленты

При работе с электроникой безопасность имеет первостепенное значение, и вы хотите, чтобы все работало как положено. Поэтому, если вы все еще не уверены, какой источник питания использовать для вашего проекта светодиодной ленты, просто обратитесь в нашу службу технической поддержки или в отдел обслуживания клиентов по телефону 866-59.0-3533. Наши команды доступны с 8:30 до 20:00. CDT с понедельника по четверг и с 8:30 до 16:00. ЦДТ в пятницу.

15 июля 2016 г.

Опубликовано в: Ленточные огни и рабочее освещение Сделай сам и как сделать

получить скидку 10%

Энергоэффективна ли светодиодная лента?

Перейти к содержимому Светодиодные ленты

 (LED означает «Светоизлучающий диод») – это удивительно энергоэффективный режим освещения.

Установка светодиодных лент даст вам больше света и меньше тепла при значительно меньших затратах.

Традиционная лампа накаливания мощностью 40 Вт излучает около 400 люмен — это примерно такая же яркость, как один метр тепло-белой светодиодной ленты с высококачественными диодами Epistar. И вместо 40 ватт один метр светодиодной ленты будет потреблять менее 5 ватт!

---

Светодиодная лента по сравнению с традиционным освещением

Установленные в качестве источника света, светодиодные ленты потребляют меньше электроэнергии при одинаковой светоотдаче. Потенциальная экономия очень значительна: светодиоды потребляют на 85 % меньше электроэнергии, чем обычные лампы накаливания, и примерно на 18 % меньше электроэнергии, чем КЛЛ (компактные люминесцентные лампы).

Даже на первый взгляд такая экономия выглядит впечатляюще. Но из-за длительного срока службы светодиодной ленты они даже более полезны, чем кажутся на первый взгляд.

Срок службы светодиодных лент InStyle составляет 50 000 часов. Используется по четыре часа в день, это более 30 лет! Для сравнения, обычные лампы накаливания могут работать до 2000 часов (чуть больше года), а КЛЛ до 15000 часов (около 10 лет).

Этот долгий срок службы еще больше экономит на замене и обслуживании.

---

Светодиодные ленты и окружающая среда

Современные светодиодные технологии могут помочь сократить выбросы углекислого газа, а также предлагают другие экологические преимущества для окружающей среды.

Светодиоды преобразуют до 95% потребляемой энергии в свет (лишь 5% теряется в виде тепла), тогда как люминесцентные лампы обычно преобразуют только 5%-10%. (Потеря до 95%!) Сравнительная эффективность светодиодов означает, что для получения того же уровня освещенности требуется гораздо меньше энергии; как показывает инфографика в верхней части этой страницы, 1 метр 25-ваттной белой светодиодной ленты дает примерно такой же уровень света, как две галогенные лампочки по 70 ватт. И это более низкое энергопотребление снижает спрос на энергию, что, в свою очередь, снижает выбросы парниковых газов.

Еще одним экологически чистым преимуществом является нетоксичность компонентов светодиодов. Напротив, флуоресцентное освещение, используемое на многих рабочих местах, содержит токсичные химические вещества, такие как ртуть. Помимо загрязнителя, это потенциально опасно. В исследовании, опубликованном в выпуске журнала «Environmental Science & Technology» от 1 августа 2008 г., Роберт Хёрт (директор Института молекулярных и наномасштабных инноваций) сказал: миллиграмм в течение нескольких дней. Если вы поместите этот миллиграмм в плохо проветриваемом помещении, концентрация может превысить рекомендуемый предел для детей. Общий риск невелик, но это не нулевой риск, и определенно есть возможность добиться большего».

Долгий срок службы светодиодных лент экономит не только расходы на техническое обслуживание. Ожидаемый срок службы светодиодов 50 000 часов, который мы уже отметили (выше), также приводит к значительному сокращению промышленного энергопотребления, необходимого для производства сменных ламп, — еще одна экономия выбросов парниковых газов!

---

Сравнение линейки светодиодных лент InStyle

Светодиодная лента	Люмен/метр	Эквивалент. Мощность лампы накаливания*
Белый 4,8 Вт	330 л/мин (теплый) 360 л/мин (чистый)	около 30 Вт
Белый 9,6 Вт	660 л/мин (теплый) 720 л/мин (чистый)	около 55 Вт
Белый 14,4 Вт	990 л/мин (теплый) 1080 л/мин (чистый)	около 75 Вт
Белый 19,2 Вт	1320 л/мин (теплый) 1440 л/мин (чистый)	около 90 Вт
Синий 4,8 Вт	66 л/мин	около 5 Вт
Красный/желтый 4,8 Вт	90 л/мин	около 8 Вт
Зеленый 4,8 Вт	210 л/мин	около 20 Вт
Синий 14,4 Вт	198 л/мин	около 5 Вт
Красный/желтый 14,4 Вт	270 л/мин	около 8 Вт
Зеленый 14,4 Вт	630 л/мин	около 20 Вт
RGB 7,2 Вт	настроен на «белый», 540 л/мин	около 50 Вт
RGB 14,4 Вт	настроен на «белый», 1080 л/мин	около 95 Вт

* «Эквивалент. Мощность лампы накаливания» дает эквивалентную мощность лампы накаливания на каждый метр светодиодной ленты — чтобы получить общую эквивалентную мощность лампы накаливания, умножьте ее на длину (в метрах) светодиодной ленты.

---

Сколько денег я могу сэкономить?

Наши светодиоды сэкономят вам деньги вдвое. Во-первых, вы будете экономить каждый год, потому что вы будете использовать меньше электроэнергии каждый раз, когда включаете свет. А во-вторых, поскольку светодиодные ленты InStyle работают дольше, чем другие источники света, вы еще больше сэкономите на замене и обслуживании в течение всего жизни.

Для примера сравним стоимость пробега 5 метров InStyle 9Белая светодиодная лента мощностью 0,6 Вт против эквивалентной мощности лампы накаливания в течение четырех часов каждый день. (Стоимость электроэнергии рассчитывается из расчета 14 пенсов за киловатт-час.)

Белая светодиодная лента мощностью 9,6 Вт (5 м)

Эквивалент. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
