Скрутка проводов в распределительной коробке — Канализация

Зажимы в коробке
Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств.
я прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.

В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

  • с помощью клеммных колодок;
  • при помощи пружинных клемм;
  • при помощи пластиковых колпачков;
  • с помощью опрессовки гильзами;
  • пайка;
  • скрутка;
  • зажимами «орех»;
  • при помощи болтов.

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Способы соединения проводов

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.

Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.

Соединение с помощью клеммникаconnects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.

На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Соединение с помощью пружинного клеммника

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Соединение с помощью СИЗ

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.

Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Соединение с помощью обжима

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.

Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Соединение проводов пайкой или скруткой

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.

На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:


  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Скрутка проводов

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.

Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Соединение проводников с помощью болта

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

  • произвести скрепление при помощи пружинных клеммников;
  • воспользоваться способом опрессовки гильз;
  • спаять провода;

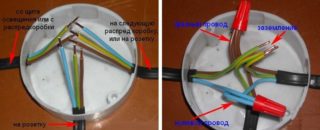

  • скрутить концы проводов с использованием СИЗов;
  • скрутить концы проводов и заизолировать изолентой.

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Источник: electry.ru

Сварка проводов

Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.

Плюсы:

  • Самое надежное соединение из всех представленных.
  • Подходит для алюминиевых и медных проводов.

Минусы:

  • Требует специального оборудования.
  • Трудоёмкое и не всегда применимое.

Пайка проводов

Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.

Плюсы:

  • Очень надежное соединение при должной длине пропаянной скрутки.
  • Доступное большинству домашних мастеров.

Минусы:

  • Трудоёмкое и не всегда применимое.
  • Применимо только к медным проводам.

Опрессовка проводов

Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.

Плюсы:

  • Очень быстрое, требует минимум времени для создания надежного соединения.
  • Подходит для алюминиевых и медных проводов.

Минусы:

  • Необходимо иметь специальные обжимные клещи и наконечники.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.

А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Источник: SdelaySam-SvoimiRukami.ru

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

  • кабели 3х2,5, ВВГ;
  • кабели 2х2,5, АВВГ;
  • выключатель на 2 клавиши;
  • крепления;
  • осветительные приборы;
  • розетку;
  • круглогубцы;
  • рулетку;
  • кусачки;
  • плоскогубцы;
  • плоскую отвертку;
  • молоток.

Второй этап – делаем разметку

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Источник: stroyday.ru

kanalizaciya.online

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике - запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.



Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.



И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение - правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.
На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.



Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

 Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

 Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке
Рекомендовано Максимальное
1.5  6 8
2.5 4 6
4 3 4
6 2 2
10 2 2




Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

rozetkaonline.ru

Как правильно скручивать провода в распределительной коробке — Канализация

В наших домах появляется все больше мощных электрических приборов: кофеварки, чайники, кондиционеры, бойлеры и т.п. Всё это в значительной степени повышает нагрузку на домашнюю сеть электропитания. Первое, что реагирует на повышения тока цепи, так это соединения проводов. Они первые приводят к возгораниям, если сделаны не соответствующим способом. А уж если их несколько, да ещё и в закрытой распределительной коробке, то общее выделяемое тепло суммируется и увеличивается. Это значит, что распределительная коробка – это особо важный и ответственный узел в плане нагрузочной способности сети.

Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

Сварка проводов

Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.

Плюсы:

  • Самое надежное соединение из всех представленных.
  • Подходит для алюминиевых и медных проводов.

Минусы:

  • Требует специального оборудования.
  • Трудоёмкое и не всегда применимое.

Пайка проводов

Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.

Плюсы:

  • Очень надежное соединение при должной длине пропаянной скрутки.
  • Доступное большинству домашних мастеров.

Минусы:

  • Трудоёмкое и не всегда применимое.
  • Применимо только к медным проводам.

Опрессовка проводов

Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.

Плюсы:

  • Очень быстрое, требует минимум времени для создания надежного соединения.
  • Подходит для алюминиевых и медных проводов.

Минусы:

  • Необходимо иметь специальные обжимные клещи и наконечники.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.

А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Источник: SdelaySam-SvoimiRukami.ru

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

Распределительные коробки

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

  1. Освещение гостиная и спальня
  2. Освещение кухня
  3. Освещение санузел и прихожая
  4. Розеточная группа (в каждой комнате)
  5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Распределительная коробка

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

ПУЭ

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

  • Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
  • Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.

  • Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. СкруткаОстальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
  • Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
  • При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.Изолирующий колпачок
  • Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.


  • Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Клеммы

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

Кольцо

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.


Клеммы2

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Коробка

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

  • Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Способы соединения

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.


Сварка

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Скрутка2

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

  • Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Важно! Среди дилетантов распространено мнение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-первых: нагрузка, способная нагреть проводник до температуры плавления припоя, в домашних условиях нереальна. Разумеется, при условии исправных защитных автоматов. Во-вторых: нагрев на скрутке происходит по причине неплотного контакта, а это как раз решается пропайкой.

Надежность получается ненамного хуже, чем при сварке. При этом нет необходимости приобретать (делать самому) сварочный аппарат, достаточно мощного паяльника или даже строительного фена.

Совет: Используйте как можно более мощный прибор для пайки. Лучше кратковременно воздействовать высокой температурой, чем медленно и долго греть контакты слабым нагревателем.

Во время нагрева, следите за состоянием изоляции. Если она начала плавиться, сделайте перерыв до полного остывания. Сразу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные характеристики.

  • Опрессовка. С точки зрения электропроводности, качество контакта не лучше, чем у обычной скрутки. Но прочность соединения возрастает в разы. Если нет возможности сварить или пропаять скрутку, обожмите ее с помощью специальной втулки.

Пассатижи

Можно обойтись и пассатижами, но специальный инструмент все-таки надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципиальной разницы нет. Если проводников два или три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Фактически, выше рассмотренные способы являются модернизацией старого доброго скручивания. Не следует относиться к вопросу скептически. Из-за плохого контакта в распределительной коробке, произошло множество пожаров, нанесен ущерб бытовой технике. Поэтому при ремонте электропроводки в своем жилище, используйте по максимуму технические средства улучшения контакта в скрутке.

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Коробка2

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Вывод

При всем разнообразии способов соединения проводов в коробке, наиболее надежным остается традиционная скрутка. Сварка или пропайка существенно улучшают контакт.

Серьезное оборудование не требуется, все работы можно выполнить при наличии элементарных навыков в электротехнике.

Источник: ProFazu.ru

Назначение распределительных коробок

Читайте также:   Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

вернуться к меню ↑

Монтаж коробки

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.

Для освещения используются жилы 2,5 мм2, для розеток 1,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

вернуться к меню ↑

Способы соединения

Читайте также:  Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

При выборе того или иного способа соединения следует ориентироваться в первую очередь на предполагаемую нагрузку на сеть. Согласно требованиям ПЭУ, монтаж любых видов электромагистралей в распределительной коробке может осуществляться тремя основными способами.

Наиболее часто используется сварка и опрессовка. Допускается также соединение посредством специальных винтовых или болтовых зажимов. При этом их размер должен точно соответствовать сечению проводов и количеству жил.

вернуться к меню ↑

Сварка

Читайте также:  [Инструкция] Как правильно крепить профнастил на крыше: пошаговое куроводство крепежа своими руками, резка, монтаж на саморезы, советы (Фото & Видео) +Отзывы

вернуться к меню ↑

Опрессовка

Читайте также:  Создаем уютное рабочее место своими руками: креативно, эргономично и без вреда для здоровья (100 Фото & Видео)

вернуться к меню ↑

Использование винтовых или болтовых зажимов

Читайте также:  Двери для шкафа-купе: пошаговая инструкция расчета, сборки и установки своими руками (Фото & Видео)

вернуться к меню ↑

Источник: krrot.net

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

  • простая;
  • скрутка желобком;
  • бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Источник: FB.ru

kanalizaciya.online

Соединение проводов в распределительной коробке: схема, скрутка и спайка

Содержание статьи:

Соединение проводов в распределительной коробке требует от мастера соблюдения всех условий. В случае неверного подключения под угрозой находятся не только бытовые устройства, но и безопасность жилья. Существуют правила и нормы, которых нужно придерживаться при подсоединении проводников в распределительной коробке.

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Способы соединения проводников

Способы соединения проводов

Есть несколько видов создания контакта проводников в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, числа проводов, сечения соединяемых кабелей.

Наиболее распространенные способы соединения:

  • клеммники;
  • пружинные клеммы wago;
  • самоизолирующие зажимы;
  • скрутка;
  • опрессовка;
  • пайка;
  • зажим типа «орех»;
  • болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Это небезопасно для жилья.

Клеммные колодки

Соединение проводов при помощи клеммных колодок

Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Способ является весьма распространенным при соединении проводов в распределительной коробке.

Преимущества:

  • разные диаметры входных отверстий;
  • низкая стоимость;
  • надежность;
  • простота и удобство монтажа;
  • возможность соединения меди и алюминия.

Недостатки:

  • низкое качество самого изделия;
  • можно собрать только два провод;
  • риск разрыва тонких жил.

Для более надежной фиксации многожильных проводов применяются другие способы.

Клеммы Wago

Клеммы Wago в распределительной коробке

Колодки wago представляют собой пружинный механизм. Они являются самыми популярными устройствами для создания контакта. По сравнению со стандартными клеммниками стыковка происходит при помощи рычажка. Он позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищается от изоляции. Затем жилы вставляются в отверстие.

Плюсы:

  • возможность соединения разнородных материалов – например, алюминиевого и медного проводов;
  • стыковка нескольких жил сразу;
  • не повреждаются тонкие жилы;
  • небольшие размеры;
  • легко делать установку;
  • надежность крепления;
  • возможность установки индикатора для контроля состояния электрической сети.

К недостаткам изделий Wago можно отнести только высокую стоимость.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

  • низкая цена;
  • негорючий пластик;
  • легкость монтажа;
  • широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

  • высокое качество и надежность сборки;
  • невысокая стоимость.

Недостатки опрессовки:

  • одноразовое крепление;
  • необходимость приобретения специальных дорогостоящих инструментов;
  • для обжимки меди и алюминия требуется специальная гильза.

Опрессовка отличается высокой трудоемкостью и требует от мастера наличия определенных навыков.

Пайка

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

  • Требуется профессиональный инструмент, с которым мастер должен уметь работать.
  • Высокие трудозатраты.
  • Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка. Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом.

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа “Орех”

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

  • низкая стоимость;
  • простота установки;
  • соединение разных металлов;
  • качественная изоляция.

К недостаткам «Ореха» можно отнести ослабление контакта со временем и необходимость его подтягивания. Также зажим отличается крупными размерами, из-за чего его неудобно монтировать в распределительной коробке.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

  • стоимость;
  • простота установки;
  • можно соединять медь и алюминий.

Недостатки:

  • низкое качество фиксации;
  • необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Стыковка жил с разными сечениями

При соединении проводов с разным сечением используют клеммники Wago

Кабельная продукция выпускается с разным сечением. Чем больше площадь проводника, тем большую нагрузку он может выдержать. Для контакта двух проводов с разным сечением используют клеммные колодки wago. Если проводники выполнены из разных материалов, то потребуется специальная колодка, внутри которой нанесен специальный состав, оберегающий контакт от окисления. Также жилы разных размеров можно закрепить пайкой.

Проведение работ в земле и воде

Необходимость установки проводов в подземных или подводных условиях возникает довольно редко. В этих случаях нужно придерживаться определенных условий, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки – погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху нужно надеть термоусадочную трубку. В случае соблюдения рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, используется такой же способ защиты. Но если требуется сделать еще более безопасное соединение, можно прижать концы кабеля клеммной колодкой.

Соединительная коробка для проводов должна быть герметичной. Дополнительно она заливается силиконом. Для защиты от грызунов провода можно проложить в прочной трубке или кабеле.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

strojdvor.ru

способы соединения проводников согласно ПУЭ

Как в коробке соединить проводаРабота с электричеством требует внимательности. Если досконально разобраться в предстоящем процессе, то все можно сделать самостоятельно. Многие домашние мастера не знают, как в коробке соединить провода, ведь существует несколько способов решения поставленной задачи. Следует признать, что от качества соединения зависит работоспособность всей проводки.

Назначение распредкоробки

От электрощитка провода расходятся по всему помещению. В каждой квартире обязательно есть несколько точек подключения — розетки и выключатели. Чтобы собрать все провода в одном месте и тем самым упростить обслуживание проводки, применяются распределительные коробки. В них заводятся проводники от всех подключенных устройств, а затем соединяются.

Необходимо выполнять соединение проводов в распределительной коробке согласно ПУЭ (Правила устройства электроустановок). В соответствии с требованиями этого документа, проводники должны находиться на расстоянии в 15 см от потолка. В точках разветвления проводов устанавливаются распредкоробки.

Назначение распредкоробки

Это простой электротехнический аксессуар, который можно использовать для ведения скрытой и открытой проводки. Коробки имеют круглую либо прямоугольную форму. Благодаря их использованию можно получить следующие преимущества:

  • Увеличивается ремонтопригодность проводки, так как доступ ко всем соединениям проводников открыт.
  • Повышается уровень пожарной безопасности.
  • Сокращаются финансовые затраты и упрощаются электромонтажные работы.

Виды соединений

Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.

Скрутка и опрессовка

Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.

Скрутка проводов

Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.

Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.

Также важно использовать гильзы, изготовленные из того же материала, что и токоведущие жилы. Обжим гильзы выполняется с помощью специального инструмента.

Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.

Опрессовка проводов

Пайка и сварка

После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:

  • Пайка проводовСварочного аппарата мощностью не менее 1 кВт.
  • Флюса.
  • Угольного электрода.

После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.

Алгоритм действий при соединении проводников пайкой аналогичен. Различия между этими двумя способами заключаются в используемых инструментах и материалах.

Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.

Винтовые зажимы и болтовые соединения

Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:

  • Зажимы для проводовС проводников снимается изоляция на длине примерно в 5 мм.
  • Оголенные части проводов вставляются в зажим и затягиваются винтами.

Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.

Болтовые соединения отличаются высокой надежностью, но при этом оказываются громоздкими. Если используется этот метод, то нужно правильно выбрать распредкоробку. Современные модели чаще всего имеют небольшие габариты.

Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.

Монтаж коробок

Для создания качественной проводки в помещении недостаточно знать, как правильно соединить провода в распределительной коробке. Крайне важно уметь установить саму распредкоробку. В квартирах и частных домах чаще всего используется скрытая проводка, так как она не портит интерьер помещения. Сначала на стены нужно нанести разметку, обозначив точки монтажа электрооборудования и пути прохождения проводников.

Монтаж распределительной коробкиВ результате можно легко рассчитать необходимое количество материалов. Также желательно составить схему электросоединений, чтобы упростить процесс подключения электроприборов. На следующем этапе в поверхности стен следует сделать штробы с помощью специального инструмента — штробореза. Кроме этого, нужно вырезать ниши для установки коробок, выключателей и розеток. Чаще всего распредкоробки для скрытой проводки устанавливаются на алебастр.

Когда все работы по укладке проводников и установке электрооборудования завершены, необходимо выполнить подключение проводов в коробках одним из рассмотренных способов. На финальном этапе подключаются розетки и выключатели, а затем выполняется проверка работоспособности всей системы.

Зная особенности монтажа распределительных коробок и правила соединения в них проводников, все работы могут быть выполнены самостоятельно. Они не отличаются высокой сложностью и проблем возникнуть не должно.

220v.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
