Скрутка проводов в распределительной коробке: Соединение проводов в распределительной коробке

Содержание

виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Соединение скруткой

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и

достаточно существенные недостатки:

  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

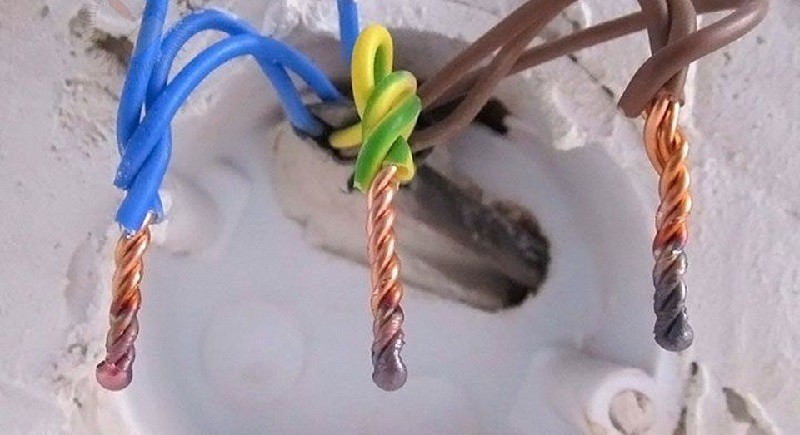

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки

изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

К недостаткам можно отнести:

  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и

существенные недостатки клеммных колодок:

  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это

высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

  • клеммы WAGO;
  • опрессовка;
  • пайка;
  • СИЗы;
  • скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Соединение проводов в распределительной коробке: способы и этапы соединения


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.
connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Соединение проводов в распределительной коробке. Распределительная коробка

Качественно выполненный монтаж электропроводки – залог спокойной и безопасной жизни в доме. Стоит однажды выполнить работу с соблюдением всех требований безопасности – и больше никогда не сталкиваться с искрящими розетками и подозрительным запахом гари, который заставляет срочно вскрывать стены и потолки.

Для всех типов электросетей понадобится распределительная коробка, которая станет незаменимым помощником в деле преодоления перепадов напряжения и других проблем с электричеством.

Распределительная или разветвительная?

Разветвительная (ответвительная) коробка изготавливается из огнестойкого пластика. Коробки такого типа используют не только в обычных бытовых или промышленных условиях, но и для установки пожарной сигнализации и охранных систем.

Часто возникает вопрос: разветвительная и распределительная коробка – разные понятия или одно и то же?

Коробки бывают двух типов:

  • Распределительная (разветвительная) – применяется для ответвления электропроводов в наружной или внутренней проводке;
  • Установочная – применяется для закрепления розеток, переключателей и других изделий на стене. Если установочная коробка имеет крышку, она может применяться как ответвительная.

Распределительная коробка — это пластмассовая ёмкость с крышкой, в торцах бокса есть входы для проводов. Существует две разновидности распредкоробок:

  • для открытой проводки;
  • для закрытой проводки.

Коробку для внутренней проводки нельзя применять для проведения внешних соединений.

При монтировании наружной проводки коробки устанавливают на поверхности стен, при внутренней – заглубляют в толщу стены и закрепляют штукатуркой. Во втором варианте крышка коробки остаётся не поверхности стены так, чтобы при необходимости её можно было снять и проверить состояние проводов.

Для чего нужна распределительная коробка

Чтобы разумно распределить нагрузку в домашней сети и избежать коротких замыканий, электросеть делят на несколько магистральных направлений. В каждую отдельную комнату проводится основной провод, к которому подключаются точки доступа (перключатели, лампы, розетки). В разветвительной коробке соединяются подающие провода и потребляющие линии.

Коробки могут различаться по размеру и по внешнему виду. Помимо непосредственной защиты от горения, они должны защищать соединения кабелей от механического повреждения и попадания грязи и воды. Если не предохранить стыки проводов от этих факторов, может случиться короткое замыкание или ослабление контакта.

Где устанавливать

Распредкоробки монтируют в углах, отступив примерно 25 сантиметров от потолка.

К крышке коробки должен быть свободный доступ, чтобы можно было при необходимости производить ремонт соединений проводов.

Если в доме возникли неполадки с электричеством, пропало напряжение в точках доступа потребителей, все восстановительные действия начинаются именно с разветвительной коробки.

Монтаж проводов в коробке

Электропровода совмещаются согласно их назначению: заземление, фаза и общий. Жилы в кабеле отмечаются разным цветом изолирующего материала, так что не сложно определить порядок их спайки.

Алюминиевые провода хрупкие и ломкие, поэтому нужно периодически проверять крепость их соединений.

Соединение проводов в коробке осуществляется методом скручивания или спайки. Верхний слой изоляции провода снимается, оголяется жила на шесть-семь сантиметров. Провода соединяются способом витой пары и прижимаются плоскогубцами. В одном таком соединении не должно быть больше четырёх проводов. Кончик свинченных проводов нужно залить припоем, используя паяльник. Сверху место соединения обматывается несколькими слоями изоленты. Изолента бывает хлопковой или виниловой Хлопок более устойчив к нагреванию, он выдерживает до восьмидесяти градусов, а винил начинает течь уже при пятидесяти. Минус х/б ленты в том, что она впитывает влагу из воздуха. Так что лучше первые пару слоёв обмотки сделать из хлопка, а последний – из винила Скрутка укладывается в коробку и плотной закрывается крышкой. Такое соединение будет надёжным и долговечным (при соблюдении правильного расчёта нагрузки).


Профессионалы используют для этой цели пластиковые зажимы или колодки. Эти приспособления имеют изолированные углубления для провода с закрепляющим винтом. Провода заводятся в углубления и зажимаются специальным гребнем. Лишние отделения удаляются. Есть однозажимные клеммники, которые закрепляются при помощи винта или рычага. Такие изделия производят из изолирующего материала и не нуждаются в дополнительной защите. Возможность случайного прикосновения к проводу у них исключена.

Одна из главных составляющих грамотно организованной электропроводки – распаячная коробка. Её устанавливают на пути от общего распределительного щита в помещение.

Главное требование к распаячной коробке – устоять в случае аварийной ситуации и предотвратить дальнейшее возгорание по проводке. Цены на такие коробки разные, но не стоит на них экономить – от этого элемента проводки непосредственно зависит безопасность жилья. Следует отметить, что от качественно выполненных соединений проводов зависит, будет ли нагреваться коробка. Какой бы надёжной она не была, она не сможет ответить за все ошибки мастера.

В советские времена для монтажа открытой проводки применялись металлические разветвительные коробки. Их преимущество в том, что они более жаростойкие, чем пластиковые. Порой умельцы применяли для этих целей даже обычные консервные банки. В современном электромонтаже металлические коробки применяют в основном на промышленных предприятиях или в деревянных домах, где проводка заключена в трубы. В быту их выбирают все реже из-за дороговизны и некоторых специфических аспектах работы с таким материалом.

Коробки из металла обязательно нужно заземлять.

Для наружных распределительных коробок не предусмотрено заглубление в стены. Этот электротехнический элемент выпускается в разных модификациях, отличаясь по цвету, форме и размерам. Традиционно, это квадратный бокс с входами для проводов, который защелкивается пластиковой крышкой. На круглых коробках крышки могут крепиться клипсами или винтами. Обычно закрывающие пробки одеваются с усилием. Самое важное при работе – не потерять крышку, так как такие изделия не продаются отдельно. В коробках иногда предусмотрено большее количество входов для кабеля (трёх и четырехрожковые).

Распаячные коробки для скрытой проводки различаются для сплошных и полых стен. У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах.

Иногда вместо распредкоробки умельцы применяют подрозетники, закрывая их самодельными крышками. Важно, чтобы этот материал был огнестойким и герметичным, иначе от такой коробки не будет толку.

Последнее время в продаже появились боксы с комплектом клемм и контактными группами. Стоит учитывать, что не во всех случаях такой стандартный набор отвечает требованиям конкретной сети. Нагрузка стандартных клеммников ограничена. В таком случае лучше воспользоваться привычным СИЗом.


Как монтировать коробки

Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения. При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки. Бокс коробки не должен иметь трещин и сколов.

Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.

При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать. При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.

Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки. Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.

Наверное, не стоит говорить о том, что распределительные коробки для электроразводки зданий – это неотъемлемая часть электрической схемы. И все равно, будет нелишним еще раз напомнить, что электрические распределительные коробки – это специальные пластиковые контейнеры, имеющие прямоугольную или круглую формы и закрывающиеся крышкой из того же пластика. Основное их назначение – коммутация, то есть соединение, участков (шлейфов) электрической разводки в одном месте.

Понятно, что электричество до потребителей доводится через провода, которые соединяют их с распределительным щитом. При этом основное требование разводки – это равномерное распределение тока по потребителям, а соответственно и по участкам. Поэтому в каждом помещении есть несколько участков, которые питают группу или отдельных потребителей электроэнергии. А так как участков несколько, то это значит, что они где-то должны обязательно соединяться. Именно в таком месте и устанавливается распределительная коробка. Именно в них и производится соединение проводов.

Но специалисты уверяют, что это не основная цель электрических распределительных коробок. В основе их монтажа лежит, как не странно, пожарная безопасность эксплуатации электрической схемы здания, а соответственно и всего самого строения. Необходимо отметить, что соединение проводов во всей разводке считается самым ненадежным местом. Нередко скрутки нагреваются, прогорает изоляция, что иногда доводит до возгораний и пожаров. Так вот распределительная коробка – это своеобразный защитный барьер, который обеспечивает требования пожарной безопасности. Ну, и плюс второстепенная функция, которая также является немаловажной, это эстетическая сторона дела. Скажем прямо, открытые скрутки или клеммные элементы на стене – непрезентабельный внешний вид.

Что касается типового ряда распределительных коробок, то их всего два:

  1. Внутренние, используемые для внутренней разводки проводов. Такая электрическая распределительная коробка устанавливается в стену, снаружи видна лишь ее крышка.
  2. Накладные. Такие устройства монтируются поверх стены и используются для открытой электропроводки.

Нужна ли распределительная коробка

Можно ли не устанавливать распределительные коробки? Если чисто теоретически, то никаких проблем. Правда, придется усилить изоляцию соединений, особенно это касается тех стен, которые подвергаются оштукатуриванию. Или использовать схему подключения потребителей, так сказать, отдельного типа. Это когда к каждому прибору подводится отдельный провод от распределительного щита. Представьте, сколько потребуется для этого проводов, плюс увеличенный объем электромонтажных работ. К тому же придется прокладывать достаточно широкие и глубокие штробы, чтобы в них поместился целый пучок разнокалиберных проводов.


Конечно, можно выдвинуть контраргумент и сказать, что прокладка проводов к каждому потребителю считается самой безопасной. Ведь это полное отсутствие соединений. В принципе, так оно и есть. Но если все соединения были проведены профессионально, то есть, в соответствии с нормами и требованиями, то их присутствие не является опасностью. Хотя каждый решает сам – устанавливать распределительную коробку или нет.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

  • Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
  • Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
  • Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
  • Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
  • Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
  • Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
  • В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.


Как правильно провести соединение проводов в распределительной коробке

Обратимся к ПУЭ, где четко прописаны требования к соединению проводов в распределительных коробках. Здесь несколько вариантов:

  • пайкой;
  • опрессовкой;
  • клеммами;
  • с помощью болтового или винтового соединения.

Какой из данный вариантов считается лучшим? Если учитывать два показателя: надежность и технологичность, то идеальный вариант – это скрутка с последующей пайкой концов. Можно воспользоваться только скруткой, и это тоже очень технологичный вариант, правда, у него заниженная надежность по сравнению с пайкой.


Теперь соединенные концы проводов надо обязательно заизолировать, для чего используется изолента. При этом все соединения необходимо в распределительной коробке установить таким образом, чтобы они равномерно распределились по внутреннему пространству устройства и не соприкасались между собой.

Опытные электрики после проведения монтажных работ проводят проверку всех соединений. Они подключают к каждому контуру нагрузку и проверяют, не греется ли какой-нибудь стык. Если соединение проводов стало теплым, то значит, площадь их соприкосновения небольшая или контакт неплотный. Поэтому такой стык надо обязательно переделать.

Похожие записи:

Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:

  • открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
  • скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.


Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.


В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео


Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.


Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.


Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода . Если бы её не было , каждый прибор потребления электроэнергии соединялся бы отдельным кабелем . Отсутствие коробки предусматривает увеличение каналов укладки проводов , а визуально это смотрится неэстетично .

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.


Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.


Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.


В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

Бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.


После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно ! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются .

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.


Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.


Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести , возможно, заменить провод на провод большего сечения.


Как правильно и безопасно соединить провода

Способы и Схема соединения, Этапы установки и подключения. Обо всем можно узнать в этой статье.

Распределительная коробка выполняет важную роль в процессе распределения электропроводов между конечными точками потребления. Функциональная значимость распределительной коробки заключается в быстром доступе к местам соединения проводов в случае неисправности или к возможности подключения дополнительных розеток или выключателей. При использовании проводов с клеммными соединителями также удобно пользоваться распределительной коробкой, поскольку она дает возможность не портить внешний вид стен. Кроме того, распределительная коробка отвечает правилам пожарной безопасности.

Способы соединения проводов

Существует несколько способов соединения проводов в распределительной коробке. Самый ненадежный и опасный – это скрутка. В случае некачественной скрутки провода могу искрить, что в свою очередь может привести к печальным последствиям. Технология скрутки проводов очень проста – провода зачищаются от изоляции и сматываются друг с другом.

Следующий способ соединения – опрессовка.
Основа этого метода заключается в соединении проводов посредством специальной гильзы. Гильза зажимается вокруг проводов при помощи пресс-клещей. Если использовать пассатижи, то соединение будет иметь недостаточную надежность. Первый шаг при соединении проводов таким способом заключается в зачистке от изоляции и скручивании проводов, затем устанавливается гильза и обжимается пресс-клещами. Заключительный шаг – изоляция термоусадкой либо изолентой.

Еще один способ соединения – это сварка. Если провода соединены таким способом, то им не страшно негативное воздействие и процессы окисления. Для того чтобы воспользоваться данным способом необходим сварочный инструмент, флюс, угольный электрод, наждачная бумага, средства защиты (маска, перчатки). Первым делом с кабелей снимается изоляция и, с помощью шкурки, они зачищаются и скручиваются. Флюс насыпается в углубление электрода и с помощью сварочного аппарата делается «контактная точка» (шарик). После этого шарик очищается от флюса, а место соединения изолируется. Способ пайки мало чем отличается от сварки. Соединение происходит припоем, который расплавляется с помощью паяльника. Припой должен затекать внутрь скрученных проводов.

Важный момент: Несмотря на то, что такой тип соединения надежен, не рекомендуется использовать его в местах сильного нагрева проводов и механического воздействия.

Контактные винтовые зажимы легкий и эффективный способ соединения проводов в распредкоробке. С проводов счищается изоляция, концы проводов вставляются в зажим и стягиваются с помощью винта. Соединение с помощью болтов достаточно большое и подходит только для использования в распредкоробках старого образца. Технология соединения следующая: на стальной болт надевается шайба, далее на конце зачищенного провода формируется колечко и надевается следом за шайбой. Таким же образом проводятся манипуляции со следующим проводом. После того как все провода и шайбы установлены соединения затягиваются гайкой. Способ замозажимного соединения является наиболее современным и простым. Зажимы снабжены специальной пастой, которая позволяет предохранить провода от окисления. Работа проводится в следующем порядке: с концов проводов убирается изоляция, затем они вставляются в соединители и защелкиваются.

Схема соединения распределительной коробки

Для того чтобы грамотно соединить провода в распредкоробке важно знать тонкости маркировки каждого провода. Провода «ноль» маркируются синим цветом, кабели заземления желтым, провода фазы обозначают черным или красным цветом. При проведении через коробку проводов для розеток, фазы соединяются вместе. При установке проводов выключателя с одной клавишей провод, который уходит на переключатель скручивается со всеми проводами фазы. Если же подключается двухклавишный выключатель, при трехпроводной электропроводки, на осветительный прибор пускают четырехжильный кабель, если проводка двухпроводная, то необходим трехжильный кабель. Фазы розеток и питающий кабель подвергаются скрутке, а затем подцепляются к общему зажиму выключателя, а затем от него два самостоятельных провода уходят в элемент освещения.

Этапы установки и подключения распределительной коробки

Для подключения распределительной коробки необходимы: кабели сечения 3*2,5 ВВГ и 2*2.5 АВВГ, выключатель двухклавишный, крепления, приборы освещения, розетка, плоскогубцы, круглогубцы, рулетка, кусачки, молоток и плоская отвертка. Первым делом необходимо сделать разметку и обозначить места прохождения проводов (данная процедура поможет рассчитать количество необходимого материала). После помещение обесточивается и провода подводятся к распределительной коробке. Для крепления проводов рекомендуется использовать небольшие гвоздики или скобы из пластика.
Важный момент: При прокладке проводов стоит обращать внимание на то, чтобы провода не перекрещивались, если это нереально, то необходима дополнительная изоляция.

Следующий этап – соединение кабелей и подключение электроприборов. На заключающем этапе тестирование и проверка работоспособности

Соединение проводов в распределительной коробке

Автор Светозар Тюменский На чтение 2 мин. Просмотров 1.4k. Опубликовано Обновлено

Соединение проводов в распределительной коробке – этап электромонтажных работ, следующий  после укладки проводов и кабелей электропроводки. Согласно Правил Устройства Электроустановок, электрические соединения проводов должны выполняться только в распределительных коробках.

Нелишне, наверное, будет напомнить о том, что распределительная (распаячная) коробка должна быть доступной – обслуживаемой, чтобы в случае необходимости её всегда можно было открыть и устранить неисправность.

Итак, имеется распределительная коробка электрическая, которую надо расключить – правильно соединить провода. Прежде всего, нужно выровнять «концы» проводов в коробке по длине – 15-20 см будет вполне достаточно.

После этого следует удалить внешнюю изоляцию кабелей (если они имеют двойную изоляцию) и оголить жилы проводов. На фото жилы проводов оголены на 1-1,5 см – под коммутацию проводов колпачками СИЗ. Для коммутации проводов скрутками с последующей пропайкой, сваркой или при помощи гильз, зачистить провод нужно больше – на  40-50 мм.

Далее, для правильного соединения, нужно определить откуда какой провод идёт – требуется  «прозвонка» проводов. Для этого можно воспользоваться обычной индикаторной отверткой с прозвонкой. Скрутив очищенные от изоляции жилы проводов розетки или выключателя, ищем их отходящие концы в коробке.

Соединение проводов в распред коробке. Основные коммутируемые в коробке элементы электропроводки – это светильники, выключатели и розетки. С соединением проводов розеток всё предельно просто – это параллельное соединение их между собой с параллельным-же присоединением к питанию. Ошибиться здесь трудно – просто соединяете провода одинакового цвета.



В коммутации проводов освещения (выключатель, светильник) тоже ничего сложного нет. Питание на светильник подаётся через выключатель; фазный провод питания соединяется с входящим проводом выключателя, отходящий – на светильник. Второй провод светильника соединяется напрямую с нулевым проводом питания.

Таким образом, соблюдая Правила, выключение светильника будет производиться разрывом фазы, что гарантирует отсутствие напряжения на цоколе светильника.

Соединив провода, можно переходить к изоляции скруток или, см. фото – к накрутке колпачков СИЗ, соответствующих требованиям ПУЭ, и  не нуждающихся в изоляции.

Если коммутируемых концов слишком много для одной коробки, имеет смысл либо установить распредкоробку большего размера, либо «разбить» провода на две коробки, установив рядом ещё одну и запитать её от первой.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.


Соединение проводов в распределительной коробке


Как соединить провода в распределительной коробке

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

  1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
  2. Плотно скрутите жилы между собой пассатижами.
  3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
  4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

  • нельзя паять либо сваривать медные проводники с алюминиевыми;
  • данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

  1. Выполните оконцевание и скрутку проводов, как это описано выше.
  2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
  3. Сделайте опрессовку гильзы клещами в двух местах.
  4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

  • винтовые зажимы в виде колодок;
  • самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

  1. Быстрота и надежность стыковки.
  2. Возможность подключать медную проводку к алюминиевой.
  3. Обеспечивают разъемное соединение.
  4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Пластиковые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

  1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
  2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
  3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может произойти в любом месте, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с глухой крышкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Овладение техникой сращивания позволит решать бесчисленные проекты, которые улучшают ваше жизненное пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Соображения безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа.Этот метод одобрен Национальным электротехническим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения нельзя оставлять сами по себе в полости стены или потолка. Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки.Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

  • В этом проекте предполагается, что поверхности стен открыты для обеспечения доступа, и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Выполнение сращивания проводов - не сложная техника для освоения, но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Ель / Марго Кэвин

Подключение и присоединение проводов - Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода нужно подсоединять или повторно подсоединять.Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно делаете ремонт, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были закреплены во избежание деформации соединения.
Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.
Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

Почини до поломки!

Очень распространенная неисправность - обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, вы в нерабочее время! Простое решение - отремонтировать его с помощью Sugru.Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода - с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать половину затяжки вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него.В качестве альтернативы можно нанести припой на многожильный провод.

Подключение сетевых кабелей

Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля - это встроенная клеммная коробка с винтовыми зажимами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все кабели, входящие в нее, закреплены по длине с помощью кабельных зажимов, часто прибитых к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны следить за тем, чтобы кабели не подвергались натяжению. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, например, 3A, 5A, 15A и т. зажимается винтом. Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

Пружинные клеммы

Пружинный клеммный разъем.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой - соединенные вместе провода (предпочтительный метод).Пайка - скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе. Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми.Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль нужно соскоблить или сжечь. Если остается немного, это часто не имеет значения и может расплавиться вместе с припоем. На самом деле, некоторые проволочные эмали являются «сквозными» и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил.Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из нитей. В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз.Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем.Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета он герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо подтягивайте обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей.Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, раскатав его по плоской поверхности под лезвием ножа для рукоделия, чтобы надрезать, а затем отломите. Вставьте по одному проводу в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание на отрыв, возможно, даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее. 2. Отрежьте трубку необходимой длины. 3. Вставьте зачищенный провод в трубку и раздавите ее.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод. Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое - глухое отверстие, чтобы подвести провод к аксессуару.Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидная крышка позволяет заблокировать ее в закрытом состоянии.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

  • Лента ПВХ - самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто закрепите треснувший сетевой шнур лентой из ПВХ.
  • Термоусадочная упаковка - отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга.Когда вы будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
  • Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
  • Заземляющий провод в типах сетевых кабелей, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить прикосновения к находящемуся под напряжением соединению. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего ремонтника, который подумает, что это заземляющий провод, а это не так.

Как сращивать провода - Fine Homebuilding

Вы могли подумать, что соединить провода в электрической коробке просто, но люди слишком часто ошибаются.Я даже не говорю о том, чтобы выяснить, какие провода соединяются друг с другом; Я просто говорю о налаживании связей. Одна из наиболее распространенных ошибок - когда оголенные концы проводов не входят в полный контакт. Это часто случается, когда соединяется более двух проводов, хотя это также происходит при присоединении меньшего многожильного провода осветительной арматуры к основной проводке большего сечения. Обычно происходит то, что один провод скользит по изоляции других проводов, а не на их оголенные концы.Это может помешать работе вилки или лампы. Это также может вызвать искрение, которое, в свою очередь, может вызвать пожар. Чтобы избежать этого, вы должны крепко удерживать провода, скручивая их вместе, а затем следить, чтобы убедиться, что провода имеют хороший контакт. Если вы заметили провод, который не контактирует, лучше всего отрезать все скрученные концы, снять изоляцию и начать заново. Перекручивание проводов может сломать их, что приведет к разрыву цепи или возникновению дуги.

Гайки для проволоки бывают разных размеров, чтобы соединять провода разного количества и калибра.Использование неправильного размера может привести к неплотному соединению или оставить оголенный провод за пределами гайки. Кроме того, не используйте повторно проволочную гайку. Пружина внутри гайки при использовании растягивается, а старые гайки не обеспечивают такое хорошее соединение, как новые.

Прежде чем использовать проволочную гайку, загляните в нее. В проеме может скапливаться мусор. Пучка щепы, набитая проводами в гайку, будет мешать соединению. Если электрическая коробка находится во влажной среде, нанесите на провода немного диэлектрического компаунда, прежде чем закручивать гайку.Это снизит вероятность появления коррозии, которая также может повлиять на соединение.

Знай свои проволочные гайки

Существует ряд размеров проволочных гаек, которые соответствуют разным калибрам проводов и количеству проводников, которые могут потребоваться сращивания. Использование слишком маленькой или слишком большой проволочной гайки может привести к плохому соединению или к тому, что оголенный провод не будет заключен в проволочную гайку, что увеличивает вероятность короткого замыкания и искрения. Прочтите информацию на упаковке проволочной гайки, чтобы убедиться, что у вас правильный размер.

Проволочные гайки отличаются не только размером. Некоторые из них, предназначенные для использования на открытом воздухе, содержат немного не затвердевающего силикона, чтобы вода не попала в соединения. У других есть крылья для облегчения затяжки, хотя крылья могут затруднить установку проводов обратно в плотную электрическую коробку. Если вы встретите когда-то распространенный алюминиевый провод, специальные гайки для проволоки, содержащие антиоксидант, позволят вам безопасно соединить его с медью. Это важно, потому что окисленные соединения алюминиевых проводов могут привести к возгоранию.Проволочные гайки для заземляющих проводов имеют отверстие в верхней части для подключения гибкого провода к винту заземления.

Гайка с крыльчатой ​​проволокой

Гайка заземляющего провода

Стандартная проволочная гайка

Водонепроницаемая гайка для проволоки

от Fine Homebuilding # 252

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

1-Ровные концы. Держите незакрепленные провода рядом, как будто вы собираетесь их скрутить, и обрежьте концы даже с помощью плоскогубцев.

2-Зачистите провода. Удалите примерно 1 дюйм изоляции с проводов с помощью приспособлений для зачистки.

3-Подготовка к скручиванию. Соберите провода вместе так, чтобы изоляция была на одном уровне, и возьмитесь за оголенные концы линейными плоскогубцами.

4-Скрутите провода вместе по часовой стрелке. Чтобы обеспечить хорошее соединение, плотно скрутите неизолированную медь и скрутите изолированные секции на два-три витка.

5-Обрежьте концы проводов. Оставьте около 5⁄8 дюйма голой меди.

6-круглая скрутка. Обрезка концов проволоки оставляет группу сплющенной, из-за чего ее трудно вставить в проволочную гайку. Слегка сожмите и скрутите обрезанные концы проволоки, чтобы они стали круглыми.

7-Закрутите проволочную гайку. Используйте гайку подходящего размера и поверните по часовой стрелке, пока она не встанет на место.

8-Проверьте соединение. Отдельные жилы не должны двигаться при перетягивании, и под гайкой не должен быть виден оголенный провод.

Запустить слайд-шоу

Разъемы проводов - электрические 101

Синий провод - Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод - Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов № 14, № 12 или 3 № 10.

Разъемы для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр - от 22 до 24 AWG.Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания двери гаража, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов
  1. Выключите питание.
  2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
  3. Совместите изношенные жилы и проводники.
  4. Равномерно сожмите концы проводов.
  5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
  6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Push-

in Wire Connectors

Очень легко подключить провода к push- in разъемам, но их очень сложно отсоединить.Их следует использовать только в светильниках. В осветительной арматуре используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, вероятно, потребуется обрезать провода в этих разъемах и повторно подключить их с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов.Существует множество типов соединителей для проводов, самые распространенные - это витые- вкл. Соединители Twist- на проводах IDEAL Industries являются наиболее часто используемыми и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Разъемы Twist-

On Wire

Первый разъем IDEAL Industries назывался wire- nut® и стал торговым названием любого разъема twist- on wire.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица идеального сечения проводов

- Краткое руководство на двух страницах для подбора сечения проводов, количества проводов и цветового кода разъема проводов.

Брошюра

Ideal Wire Connector - Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® - IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной разъем, его следует заменить новым проводным разъемом из-за расширения.

Wire- Nut® - оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® - Они имеют профилированные крылья для обеспечения надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® - экономичный соединитель, аналогичный гайке Wire-.

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список дел по дому входит амбициозный электрический проект своими руками - будь то установка осветительной арматуры, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже - вам нужно знать основные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только гарантирует, что ваш ремонт и модернизация электрооборудования будут работать должным образом, но, что не менее важно, сохранят безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к тому же типу и размеру провода.) Romex - это торговая марка провода, которую предпочитают многие электрики, которая обычно используется в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода - другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.NMC - это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует отметить, что, хотя можно сращивать разные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода определяется предполагаемой силой тока. Например, провод 12-го калибра выдерживает примерно 20 ампер, а провод 10-го калибра - 30 ампер. Перегрузка провода силой тока, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра - устройства, измеряющего электрический ток в проводах - вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

  • Найдите партнера. Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что место сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Step 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать возгорание, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом - многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров - и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода 12/2 Romex - существующий провод и провод, который вы сращиваете, - через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для удержания его на месте, с помощью отвертки соответствующего типа.

Шаг 7

Вверните заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку - безопасно возвращает избыточный электрический ток на землю - в случае короткого замыкания.

Step 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную обертку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Step 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свисающего за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Step 10

Используя пару инструментов для зачистки проводов, удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов - удобный инструмент для этой задачи, поскольку они предназначены для зачистки проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные режущие кромки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Step 11

Используя плоскогубцы электрика, скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод к белому, а черный к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам минимум 50 долларов в час, это небольшая цена, которую нужно заплатить, чтобы защитить вашу семью и вашу собственность от серьезных последствий некачественно выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Группы и связки проводов - электрические системы силовой установки

Следует избегать группирования или связывания определенных проводов, например электрически незащищенной силовой проводки и проводки для дублирования жизненно важного оборудования.Пучки проводов обычно должны быть ограничены по размеру до пучка из 75 проводов или 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., Идентичность группы внутри жгута может быть сохранена. [Рисунок 4-84] Рисунок 4-84. Групповые и связки.

Скрученные провода

Если это указано на инженерном чертеже, параллельные провода должны быть скручены. Наиболее распространенные примеры:

  1. Электропроводка рядом с магнитным компасом или магнитным клапаном,
  2. Трехфазная распределительная проводка и
  3. Некоторые другие провода (обычно радиопроводы).

Скрутите провода так, чтобы они плотно прилегали друг к другу, делая примерно такое количество витков на фут, как показано на Рисунке 4-85. Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.

Рисунок 4-85. Рекомендуемое количество поворотов на фут.

Сращенные соединения в пучках проводов

Сращенные соединения в группах проводов или пучках проводов следует располагать так, чтобы их можно было легко проверить. Соединения также следует располагать в шахматном порядке, чтобы пучок не стал чрезмерно увеличиваться.[Рисунок 4-86] Все неизолированные стыки должны быть покрыты пластиком и надежно закреплены с обоих концов.

Рисунок 4-86. Соединения в пучке проводов расположены в шахматном порядке.

Провисание пучков проводов

Одиночные провода или пучки проводов не должны устанавливаться с чрезмерным провисом. Провисание между опорами обычно не должно превышать ½ дюйма. Это максимум, на котором можно отклонить проволоку с помощью обычного усилия руки. Однако это значение может быть превышено, если пучок проводов тонкий и зажимы находятся далеко друг от друга.Но провисание никогда не должно быть настолько большим, чтобы пучок проводов мог истираться о любую поверхность, которой он соприкасается. [Рисунок 4-87] У каждого конца пучка должен быть достаточный провисание, чтобы:

  1. Обеспечить простоту обслуживания;
  2. Разрешить замену клемм;
  3. Настоящая механическая нагрузка на провода, соединения проводов или опоры;
  4. Допускать свободное перемещение ударного и виброоборудования; и
  5. Разрешение на перемещение оборудования для обслуживания.
Рисунок 4-87. Провисание жгута проводов между опорами.

Радиусы изгиба

Изгибы в группах проводов или пучках проводов не должны быть менее чем в десять раз больше наружного диаметра группы проводов или пучка проводов. Однако для клеммных колодок, где провод поддерживается подходящей опорой на каждом конце изгиба, обычно приемлем минимальный радиус, в три раза превышающий внешний диаметр провода или пучка проводов. Для некоторых типов кабелей есть исключения из этих правил; например, коаксиальный кабель никогда не следует изгибать до радиуса, меньшего, чем в шесть раз больше внешнего диаметра.

Летный механик рекомендует

5 общих кодовых нарушений, которые делают домашние мастера [видео]

Вне зависимости от того, устарела ли электрическая система вашего дома или была ли в нее подделана кем-либо, кроме дипломированного электрика, нарушение правил работы с электрооборудованием несомненно подвергнет ваш дом и семью риску поражения электрическим током и пожара. Узнайте о 5 основных нарушениях кодекса, которые являются обычным явлением для домашних мастеров, и проверьте свой дом у лицензированной компании по обслуживанию электрического дома, такой как Arnold Electric Services, Inc.чтобы убедиться, что ни один из них не подвергает опасности ваш дом или вашу семью.

Неправильное заземление

Заземление - самая важная функция безопасности в любой электрической системе. Электрик должен сделать и создать эту систему заземления в вашем доме. Вы не можете просто установить свет, выключатели и розетки, и земля будет прямо там. Мы создаем две основные формы заземления: первичный (прикрепляется к медной водопроводной трубе) и вторичный (заземляющий стержень за пределами вашего счетчика).Но это еще не конец! С этих двух точек ВСЯ электрическая сеть в вашем доме должна быть подключена к этим источникам заземления. Вот где домашние мастера ошибаются и не имеют возможности проверять наличие источника заземления на каждом электрическом устройстве, над которым они работают.

Подключение к старой проводке

Проводка с ручкой и трубкой, проводка, покрытая тканью, и резиновый провод - все это формы старой проводки, которые не рекомендуется подключать. Проводка с ручкой и трубкой - это буквально БЕСПЛАТНАЯ проводка без заземления за вашими стенами.Большинство домашних мастеров не могут определить разницу между проводкой ручки и трубки и проводом, покрытым тканью.

Знайте, что обоим типам проводки уже больше 70 лет. И хотя «все работает нормально» с вашей системой проводки, покрытой тканью, которой уже более 70 лет, не обманывайте себя, система нуждается в замене. Резиновая проволока не такая старая, но мы наблюдаем, как она начинает гнить и портиться, как и тканевая изоляция.

Незаконные сращивания

Соединение - это соединение между двумя или более проводами, которое часто является одним из самых серьезных нарушений кода, которые мы видим.Соединение должно быть выполнено и помещено в металлическую распределительную коробку с металлической крышкой. Нельзя делать открытый стык нигде, в том числе на открытом воздухе, за стенами или чердаками. Используйте гайки для всех соединений внутри металлических распределительных коробок и убедитесь, что вы скручиваете все провода вместе.

Неправильный автоматический выключатель

Мы не рекомендуем домашним мастерам выполнять замену выключателя. Тем не менее, мы все еще часто видим это, и не многие понимают это правильно. Необходимо понять два основных компонента: 1. Нельзя смешивать и сочетать производителей.Так что, если вы достаточно смелы, чтобы сделать это самостоятельно, убедитесь, что у вас есть выключатель той же марки и модели. # 2 Убедитесь, что вы правильно настроили рейтинг AMP выключателя, чтобы он совпадал с проводом правильного размера в соответствии с рейтингом AMP выключателя. Эту информацию знают немногие, кроме дипломированных электриков.

Перенаселенность проводов

Будь то провод в кабелепроводе или проволока romex, домашние мастера печально известны тем, что переполнены обоими.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
