Смд резисторы маркировка: Калькулятор маркировки SMD резисторов

Содержание

Маркировка smd резисторов

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание.

В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.

К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

http://youtu. be/U9jfMvhTyp8

Сопротивление электрическому току. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор Сопротивление 470

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

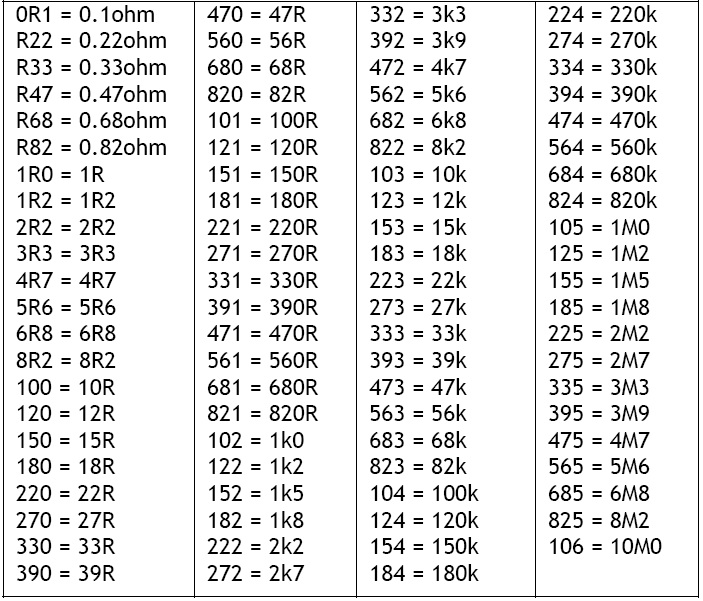

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом.

Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают

электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по

сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «

М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 1,2 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Резисторы керамические проволочные цементные – постоянные резисторы, номинальное сопротивление в зависимости от номинала составляет от 0,01 Ом до 100 кОм , рассеиваемая мощность – 5Вт, 10Вт, 15Вт, 25Вт . Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al 2 O 3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулировано кремнезёмом (диоксид кремния SiO 2).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Вывода керамических резисторов – гибкие осевые аксиальные проволочного типа. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5% . Ряд промежуточных значений номинальных сопротивлений – Е24 E24 — один из рядов постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов. . При переменном токе предельное рабочее напряжение составляет 1500В , при постоянном токе – 1000В . Рабочая повышенная температура среды не превышает +275°С , пониженная – до -55°С . Сопротивление изоляции составляет не менее 1000 МОм .

При подборе необходимого номинала расчет рекомендуется проводить, используя гибкий , с помощью которого можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

В представлены особенности конструкции и характеристики мощных резисторов С5-35В, С5-36В, ПЭВ, ПЭВР, RX24 и SQP.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

Более подробные характеристики представленных мощных керамических цементных резисторов , а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных резисторов составляет 2 года , что подкрепляется соответствующими документами по качеству.

Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки и формы оплаты.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

Прежде всего, определимся с понятием и обозначением сопротивления, как электрической величины. Согласно теории сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока. В международной системе единиц (СИ) единицей измерения сопротивления является Ом (Ω). Для электротехники это относительно небольшая величина, поэтому мы чаще будем иметь дело с килоомами (кОм) и мегаомами (МОм). Для этого нужно усвоить следующую табличку:

1 кОм = 1000 Ом;
1 Мом = 1000 кОм;

И наоборот:

1 Ом = 0.001 кОм;
1 кОм = 0.001 Мом;

Ничего сложного, но знать это надо твердо.

Теперь о номиналах (величинах). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми номиналами. Изготовление высокоточных резисторов – дело трудоемкое и используются такие резисторы лишь в специальной высокоточной аппаратуре. Вы, к примеру, не найдете в обычном магазине резистора на 1.9 кОм и в такой точности чаще всего нет необходимости – она нужна редко, а если нужна, то для этого существуют подстроечные резисторы.

Весь стандартный ряд, с которым мы будем сталкиваться, я здесь приводить не буду – он достаточно длинный и учить его специально не стоит. Лучше научимся отличать один резистор от другого. Маркировать приборы могут по-разному. Самая удобная, по моему мнению, была цифровая маркировка. Делалась она, к примеру, на самых ходовых в свое время резисторах типа МЛТ.

Одного взгляда на резистор было достаточно, чтобы узнать какое у него сопротивление

К примеру, на втором сверху резисторе читаем 2,2 и ниже К5% . Номинал этого резистора – 2. 2 килоома с точностью 5%. Для мегаомных резисторов используется «М» вместо «К» а омы обозначаются буквами «R», «Е» или вообще без буквы:

470 — 470 Ом
18Е — 18 Ом

Очень часто любая из букв может стоять вместо запятой:

2к2 – 2,2 килоома
М15 – 0,15 мегаом или 150 килоом

Вот и вся хитрость. Еще один параметр – мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (сгорания). Снова вернемся к верхнему рисунку. Здесь резисторы имеют следующую мощность (сверху вниз) 2 Вт, 1 Вт, 0.5 Вт, 0.25 Вт, 0.125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0.5. Остальные на глаз. Конечно, выпускаются (но большинство, увы, выпускалось) и другие типы (и мощности) с «человеческой» маркировкой, перечислять я их не буду, а принцип обозначения у них тот же.

ПЭВР-30, к примеру, выглядит как приличных размеров цилиндр, но маркируется так же

Но эта мода уже практически отошла, взамен цифр появились цветные полоски и специальные коды и с этим придется мириться.

Что это за резистор и каков его номинал? Для этого придется обратиться к специальным таблицам, которые я здесь и привожу.

Маркировка SMD резисторов

Подробности
Категория: Справочные данные
Опубликовано 04.06.2015 17:22
Автор: Admin
Просмотров: 9539

В основу маркировки SMD резисторов положена буквено-цифровая кодировка.

SMD резисторы с типоразмером 0402 маркировки не имеют, остальные маркируются способом изложено ниже.

Подробнее о размерах SMD компонентов

Если резисторы имеют допуск 2%, 5%,10% то их маркировка имеет 3 цифры, первые две это мантисса последующий это степень десятичного числа. Таким образом происходит маркировка сопротивления в Омах.

Пример четырех значной маркировки smd резисторов:

Если на SMD-резисторе код 1006 или 106. Первые две цифры -мантисса 10, последующая 6-степень по основанию 10. В итоге получаем 10×106=10000000 Ом или 10 МОм.

 Если в обозначение встречается латинская буква «R» то это означает что имеется дробная часть.

Пример:

R470 = 0.47 Ом

SMD резисторы с типоразмером 0805 и более имеющие точность 1% используют 4-х цифровое обозначение, первые 3 цифры означают мантиссу, а 4-я это степень десятичного основания.

Пример обозначения с четырьмя цифрами

4501=450×101=4500=4,5 кОм.

Если резисторы имеют типоразмер 0603 и допуск 1%, то первые две цифры это мантисса, а буква означает множитель с десятичным основанием.

Пример обозначения с 2-мя цифрами и буквой

05R — это мантисса равная 110, а R означает 101 05R=110×101=1100 Ом = 1,1 кОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10-2 R 10-1 A 100 B 10+1
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10+2 D 10+3 E 10+4 F 10+5
  • < Назад
  • Вперёд >
Добавить комментарий

Маркировка SMD-резисторов: хитрости вычисления номинала

Аббревиатура SMD часто встречается при монтаже или изучении электронных схем. Это определённый тип компонентов, пришедших на замену классической сквозной пайке. Так как  размеры SMD-составляющих значительно отличаются от обычных, то и маркировка на них используется другая. В этой статье мы расскажем, как прочитать маркировку SMD-резисторов, что это вообще такое, и какие способы определения номинала существуют.

Из-за своих малых размеров резисторы обладают наиболее компактным способом маркировки — цифровым
ФОТО: universal-solder.ca

Содержание статьи

Что такое SMD

SMD – английская аббревиатура, обозначающая Surface Mounted Device, то есть – устройство, монтируемое на поверхность. В целом, под SMD понимается метод нанесения компонентов на печатную плату, который ещё называют поверхностным. Ему противопоставляется классический метод — сквозной монтаж, когда ножки элементов продеваются в отверстия монтажной платы и фиксируются в них.

Поверхностный монтаж очень часто сочетается с простым «сквозным»
ФОТО: wikimedia.org

SMD подразумевает установку прямо на токопроводящие дорожки платы. Такой подход позволил значительно сэкономить место на плате, уменьшить размер компонентов и, в целом, удешевить и автоматизировать процесс монтажа. Тем не менее, на практике часто встречается гибрид обеих технологий — сквозного монтажа и поверхностного.

Назначение резисторов

Назначение SMD-резисторов то же самое, что и  у обычных — преобразование силы тока в напряжение и наоборот с помощью имеющегося у него сопротивления. Таким образом, основная величина, по которой можно определить нужный резистор — сопротивление. Измеряется оно в Омах. Соответственно, при маркировке на элементе указывается именно количество Ом.

Размеры и обозначения

SMD-резисторы имеют компактные размеры. Самый маленький типоразмер может быть всего 0,4×0,2 мм. Поэтому от стандартной цветовой маркировки решили отказаться. Вместо неё сейчас используется три разных типа обозначений: 3 цифры, 4 цифры и 2 цифры и буква. Но логика распознавания элемента у них одна.

3 и 4 цифры

Всё довольно просто и логично — есть три цифры. Две первые — мантисса, третья — степень, в которую нужно возвести число 10 для получения множителя. Перемножив это всё, получим итоговое сопротивление.

Чёрные «детальки» на плате — SMD-резисторы
ФОТО: blogspot.com

Например, на резисторе стоит 312. 31 — основание, 2 — степень числа 10. В итоге, получается нехитрое выражение 31·10² или 31·100 = 3100 Ом. На самом деле, чтобы не проводить всех этих математических операций, можно просто запомнить, что к  первым двум цифрам нужно прибавить указанное третьей цифрой количество нулей. То есть, к 31 просто добавить два нуля.

Маркировка с четырёхзначными числами не отличается методом расшифровки. Просто применяются они для резисторов с точностью в 1%. Например, 7920 будет обозначать всего 792 Ом, так как 10° = 1, и после умножения получаем 792. Или используя более простую методику — после 792 нужно добавить 0 нулей, то есть ни одного.

Цифры и буквы в обозначениях

Тут всё немного усложняется. Во-первых, встречается два вида обозначений: сначала цифры, потом буква и наоборот. Первый используется для маркировки элементов с точностью 1% из номинального ряда Е96. Второй встречается на компонентах с точностью 2%, 5% и 10% из номинальных рядов Е12 и Е24.

Обозначение с двумя цифрами и буквой чем-то похоже по логике на простые цифровые обозначения. Но, так как номиналы сопротивлений берутся из номинального ряда Е96, то закономерности в символах обнаружить не удастся, понадобится таблица. Итак, первые две цифры обозначают код, согласно которому в таблице нужно найти соответствующую мантиссу. Буква — это степень десяти. Вариантов здесь немного и есть хоть какая-то логика: S или Y дают 10־², R или X – 10־¹. Затем по нарастанию: А — 10°или 1, B – 10¹, C – 10² и так далее.

Таблица соответствия цифровых кодов и мантисс
ФОТО: blogspot.com

Например, имеем резистор 49R. Смотрим в таблицу — получаем мантиссу 316. Литера R говорит нам, что степень десяти равна -1. То есть, нужно не умножать на 10, а, наоборот — разделить. В итоге, получаем значение 31,6 Ом.

Второй вариант цифро-буквенных обозначений подчиняется тому же принципу, только здесь в цифровом коде ещё зашифрована точность резистора.

Таблица соответствия цифровых кодов и мантисс
ФОТО: blogspot.com

Пример резистор D60! Литера D означает 10³. А код 60 из таблицы даёт число 820. Перемножив их, мы получим 820000 Ом или 820 кОм с точностью 10%.

Как видно, способ маркировки только цифрами гораздо удобнее и проще, хотя и не позволяет обозначить некоторые номиналы резисторов.

Онлайн-сервисы

Если под рукой есть интернет, то для определения номинала резистора можно воспользоваться онлайн-сервисами. Их часто делают небольшие интернет-магазинчики электронных компонентов на своих сайтах. Также есть и отдельные ресурсы, включающие в себя комплекс различных конвертеров и определителей элементов. Вот самый простой пример: https://wpcalc.com/markirovka-smd-rezistorov/.

На сайте можно узнать номинал резистора, и, наоборот, как будет выглядеть маркировка для определённого сопротивления.

https://www.asutpp.ru/kalkulyator-markirovki-smd-rezistorov.html  — аналогичный сервис, с тем же функционалом.

Тоже самое делает сервис https://allcalc.ru/node/940. В общем, подобных инструментов в сети предостаточно.

Естественно, что бывалые радиолюбители узнают номинал одним взглядом. Но для тех, кто только осваивает основы электроники, статья пригодится. Если вы знаете о каких-то особенностях SMD-маркировки резисторов, можете поделиться ими в комментариях.

Предыдущая

ИнженерияОбзор системы тёплый пол Devi: особенности, плюсы и минусы

Следующая

ИнженерияВиды шаровых муфтовых кранов: назначение, устройство, некоторые модели

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Маркировка SMD резисторов — Avislab


17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10-2 R 10-1 A 100 B 10+1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10+2 D 10+3 E 10+4 F 10+5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением.  Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).  Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

см. также:

Довідники

Коментарі:

Додати коментар

SMD резисторы 2512 номиналом 20 мОм. Описание SMD резисторов 2512, тест СМД резисторов, применение и отзывы

В ходе развития проекта новой электронной нагрузки понадобились мне низкоомные резисторы, а так как срочности не было, то решил заказать на Алиэкспресс.
Что из этого вышло, можно узнать из микро-обзора.

У продавца на странице есть разные номиналы — 10, 20, 50, 100, 200, 220, 330, 470, 500 мОм и 1 Ом, мне же нужен был номинал в 20 мОм. Лот — 50шт, цена с учетом доставки вышла $ 2.61, но даже так это выходило дешевле чем в оффлайне, потому и решил купить.

Упаковка — обычный пакетик, маркировка от руки.

Использовать планировалось их в силовом узле электронной нагрузки для измерения тока в цепи обратной связи узла распределения тока между силовыми транзисторами. Т.е. на входе схемы есть напряжение регулировки, а дальше за счет большого количества каналов нагрузка распределяется между большим количеством транзисторов. Каждый резистор включен последовательно с транзисторами и используется как датчик тока чтобы нагрузка распределялась равномерно.

Я уже делал силовой узел работающий по такому принципу и он полностью меня устраивает. На фото выделены как раз эти резисторы, набранные из большого количества точных мелких.

По моим прикидкам в каждом канале планировалось применять по 4 транзистора, ток канала до 25 Ампер или примерно по 6 Ампер на каждый транзистор. При сопротивлении в 20 мОм на нем падало бы около 125мВ и рассеивалось до 0.8 Ватта. Резисторы имеют заявленную мощность в 1 Ватт, но при условии активного обдува жилось бы им вполне нормально.

Размер 2512, упакованы в стандартную ленту.

Измерять размеры не вижу особого смысла, они соответствуют табличным.

Маркировка SMD резисторов зависит от их номинала, обычные резисторы чаще всего маркируются так как показано ниже.

Совсем малогабаритные резисторы маркируются иногда буквенно-цифровой маркировкой, но на мой взгляд она заметно сложнее для чтения «без шпаргалки».

Низкоомные резисторы имеют немного другую маркировку где сначала идет буква R, а затем номинал в миллиОмах.

И конечно как же без тестов. Держать в руках и фотографировать было крайне неудобно, потому я воспользовался держателем для аккумуляторов, куда и устанавливал несколько тестовых экземпляров.

У продавца резисторы были заявлены как имеющие точность в 1%, но мои замеры показали куда как большее отличие. Для начала отличается сам номинал, не 20 мОм, а 18-19, кроме того 1% это 0.2мОм, а 1 мОм это в данном случае уже 5%.

Но гораздо больше меня интересовала их температурная стабильность, ТКС.
Не вынимая последний резистор из держателя я начал его подогревать при помощи паяльника.
1. Жало паяльник примерно в 3-4мм от резистора.
2. Здесь я кратковременно прикасался жалом к резистору со стороны обратной резистивному слою.

Результат меня совсем не радует, если отличие номинала от заявленного меня совсем не волновало, ну немного отличались бы токи по каналам, то уход номинала от прогрева это уже хуже.

Дабы исключить ошибку, я припаял к одному из резисторов пару проволочных выводов и взял другой прибор.
1. Исходное сопротивление.
2. Прогрев паяльником. На фото может показаться что дало лежит на резисторе, на самом деле это не так, между резистором и жалом зазор около 1.5-2мм.

В общем применить я их конечно могу, цепь ОС будет охватывать весь силовой модуль, но сам по себе высокий ТКС и низкая изначальная точность расстраивает, как измерительные их уже не применишь.

Хуже другое, я уже подтвердил получение и оставил положительный отзыв, теперь думаю как его дополнить указав на недостатки.

На этом у меня все, надеюсь что информация была полезна.

Эту страницу нашли, когда искали:
резистор smd маркировка 20m, smres/2512 20k f что это, резистор smd 20 мом, маркировка плоских резисторов смд 2512, 20 м резистор смд, резистор 20 мегом, резисторы смд мощные, обозначение на смд резисторах 200 mom, res 20m smd номинал, мощные смд резистор 20м, smd 20м, резистор 20m, смд деталь 20мом, smd резистор 20м, чтотозначает внутреная сопротивление стартра 20 мом, 2512 smd ток срабатывания, 2512 маркировка, smd резисторов 20м, эталонный резистор 20 мом, эталонный резистор 20мом, максимальный ток через низкоомный резистор 2512, smd 20м что это, что значит резистор smd 20 m, 2512, 2512 smd резистор где используется, SMD резисторы, тест SMD резисторов, поверхностный резистор, СМД резисторы, SMD резисторы 2512

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

4 значное обозначение смд резисторов. SMD резисторы маркировка

Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом.

Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква — множитель с десятичным основанием. Например, код 14R — первые две цифры 14 — это код. По таблице для кода 14 значение мантиссы 137, R — степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

Маркировка SMD резисторов — корпуса

Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).


SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах.

При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.

Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Справочник по маркировке SMD резисторов BOURNS

Smd резисторы bourns кодируются по трем стандартам:

Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:S = 0. 01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).

Подборка справочников по SMD компонентам

SMD — Абривиатура из английского языка, от Surface Mounted Device — Устройство монтируемое на поверхность, т. е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

Были схемы на дискретных электронных элементах — резисторах, транзисторах, конденсаторах, диодах, индуктивностях, и они при работе нагревались. И их еще приходилось охлаждать — целая система вентиляции и охлаждения строилась. Нигде не было кондиционеров, люди жару терпели, а все машинные залы продувались и охлаждались централизованно и непрерывно, днями и ночами. И расход энергии шел на мегаватты. Блок питания компьютера занимал отдельный шкаф. 380 вольт, три фазы, подводка снизу, из-под фальшпола. Другой шкаф занимал процессор. Еще один — оперативная память на магнитных сердечниках. А все вместе занимало зал площадью около 100 квадратных метров. И машина имела оперативную память, страшно сказать, 512 КБ.

А надо было делать компьютеры все мощнее и мощнее.

Потом изобрели БИС — большие интегральные схемы. Это когда вся схема прорисована в одной твердотельной форме. Многослойный параллелепипед, в котором слои микроскопической толщины содержат нариcованные, напыленные или наплавленные в вакууме те же самые электронные элементы, только микроскопические, и «раздавленные» в плоскость. Обычно целая БИС герметизируется в одном корпусе, и тогда уж ничего не боится — железяка железякой, хоть молотком бей (шутка).

Только БИС (или СБИС — сверхбольшие интегральные схемы) содержат функциональные блоки или отдельные электронные устройства — процессоры, регистры, блоки полупроводниковой памяти, контроллеры, операционные усилители. И стоит задача их собрать уже в конкретное изделие: мобильный телефон, флешку, компьютер, навигатор и пр. Но они же такие маленькие, эти БОЛЬШИЕ интегральные схемы, как их собрать?

И тогда придумали технологию поверхностного монтажа.

Метод сборки комплексных электронных схем SMT/ТМП

Собирать на плату вперемешку микросхемы, БИСы, сопротивления, конденсаторы по старинке очень скоро стало неудобно и нетехнологично. И монтаж по традиционной «сквозной» технологии стал громоздким и трудно автоматизируемым, и результаты получались не в согласии с реалиями времени. Миниатюрные гаджеты требуют и миниатюрных, и, самое главное, удобных в компоновке плат. Промышленность уже может выпускать сопротивления, транзисторы и пр. совсем маленькими и совсем плоскими. Дело оставалось за малым — сделать плоскими, прижатыми к поверхность их контакты. И разработать технологию трассировки и изготовления плат как основы для поверхностного монтажа, а также методы пайки элементов к поверхности. Кроме прочих плюсов, пайку научились делать целиком — всю плату сразу, что ускоряет работу и дает однородность ее качества. Этот метод получил название «т ехнология м онтажа на п оверхность (ТМП)», или surface mount technology (SMT). Так как монтируемые элементы стали уж совсем плоскими, в обиходе они получили название «чипы», или «чип-компоненты» (или еще SMD — surface mounted device, например, SMD-резисторы).

Шаги изготовления платы по ТМП

Изготовление ТМП-платы затрагивает как процесс ее проектирования, изготовления, подбор определенных материалов, так и специфические технические средства для припаивания чипов на плату.

  1. Проектирование и изготовление платы — основа для монтажа. Вместо отверстий для сквозного монтажа делаются контактные площадки для припаивания плоских контактов элементов.
  2. Нанесение паяльной пасты на площадки. Это можно делать шприцем вручную или с помощью трафаретной печати при массовом изготовлении.
  3. Точная установка компонентов на плату поверх нанесенной паяльной пасты.
  4. Помещение платы со всеми компонентами в печь для пайки. Паста оплавляется и очень компактно (благодаря присадкам, увеличивающим поверхностное натяжение припоя) припаивает контакты с одинаковым качеством по всей поверхности платы. Однако критичны требования как ко времени операции, температуре, так и к точности химического состава материалов.
  5. Окончательная обработка: остывание, мойка, нанесение защитного слоя.


Монтажная платы

Различаются варианты технологии для серийного и для ручного производства. Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.

Однако SMT-технология может вполне уживаться и с традиционным монтажом на одной плате. В этом случае как раз и может быть востребован монтаж SMT вручную.

Резисторы SMD

Резистор — самый распространенный компонент электронных схем. Существует даже специально разработанная схемотехника, которая строится только из транзисторов и резисторов (T-R-логика). Это значит, без остальных элементов построить процессор можно, а вот без этих двух — никак. (Пардон, есть еще ТТ-логика, где вообще одни транзисторы, но некоторым из них приходится играть роль резисторов). Это в производстве больших интегральных схем доходят до таких крайностей, а для поверхностного монтажа все-таки выпускается весь набор необходимых элементов.

Для столь компактной сборки они должны обладать строго определенными размерами. Каждый SMD-прибор — это маленький параллелепипед с выступающими из него контактами — ножками, или пластинками, или металлическими наконечниками с двух сторон. Важно то, что контакты на монтажной стороне должны лежать строго в плоскости, и на этой плоскости иметь необходимую для пайки площадь — тоже прямоугольную.

Резистор

Размеры резистора: l — длина, w — ширина, h — высота. За типоразмеры берутся важные для монтажа длина и ширина.

Они могут быть кодированы в одной из двух систем: дюймовой (JEDEC) или метрической (мм). Коэффициент пересчета из одной системы в другую — это длина дюйма с мм = 2,54.

Типоразмеры кодируются четырехзначным цифровым кодом, где первые две цифры — длина, вторые — ширина девайса. Причем размеры берутся или в сотых долях дюйма, или в десятых долях миллиметра, в зависимости от стандарта.

А код 1608 в метрической системе означает 1,6 мм длины и 0,8 мм ширины. Применив коэффициент пересчета, легко убедиться, что это один и тот же типоразмер. Однако существуют и другие измерения, которые определяются типоразмером.


Маркировка чип-резисторов, номиналы

Ввиду малой площади прибора для нанесения обычного для резисторов номинала пришлось изобретать специальную маркировку. Их бывает две чисто цифровые — трехцифровая и четырехцифровая) и две буквенно-цифровых (EIA-96), в которой две цифры и буква и кодировка для значений сопротивления меньше 0, в которой используется буква R для указания положения десятичной точки.

И есть еще одна особая маркировка. «Резистор» без всякого сопротивления, то есть просто перемычка из металла, имеет маркировку 0, или 000.

Цифровые маркировки

Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три — мантисса сопротивления.

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
Для маркировки чип-резисторов применяется несколько способов.
Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
Литература — Журнал «Ремонт электронной техники» 2 1999:::

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

  • 5 %-ный ряд;
  • 10 %-ный;
  • 20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

  • из трёх цифр;
  • из четырёх цифр;
  • из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Онлайн-калькулятор

Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

Пример определения сопротивлений

240 = 24 х 100 равняется 24 Ом

273 = 27 х 103 равняется 27 кОм

Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т.д., X=x1, Y=x0.1, Z=x0.01

Реверсивный калькулятор кодов

Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

Примеры резисторов SMD с 3 цифрами

Примеры резисторов SMD с 3 цифрами

В следующей таблице перечислены все обычно используемые трехразрядные резисторы SMD от 0,1 Ом до 9,1 МОм. См. Также калькулятор резисторов SMD и краткое руководство о том, как узнать номиналы резисторов SMD.

9000 9027 90 901 901 902 902 9027 9027 621
Код Значение Код Значение Код Значение Код Значение
R10 0.1 Ом 1R0 1 Ом 100 10 Ом 101 100 Ом
R11 0,11 Ом 1,1 Ом 110 11 Ом 111 110 Ом
R12 0,12 Ом 1R2 1,2 Ом 120 12 Ом 121 120 Ом
R13 0,13 Ом 1R3 1,3 Ом 130 13 Ом 131 130 Ом
0.15 Ом 1R5 1,5 Ом 150 15 Ом 151 150 Ом
R16 0,16 Ом 1R6 1,6 Ом 160 16 Ом 160 16 Ом
R18 0,18 Ом 1R8 1,8 Ом 180 18 Ом 181 180 Ом
0,2 Ом 2R0 08 2 Ом 200 Ом
R22 0.22 Ом 2R2 2,2 Ом 220 22 Ом 221 220 Ом
R24 0,24 Ом 2R4 2,4 Ом 240 24 Ом
0,27 Ом 2R7 2,7 Ом 270 27 Ом 271 270 Ом
R30 0,3 Ом 3R0 30 3003 300 Ом
R33 0.33 Ом 3R3 3,3 Ом 330 33 Ом 331 330 Ом
0,36 Ом 3R6 3,6 Ом 360 36Ω 360 36Ω
R39 0,39 Ом 3R9 3,9 Ом 390 39 Ом 391 390 Ом
R43 0,43 Ом 4R3 4,330 4,330 430 Ом
R47 0.47 Ом 4R7 4,7 Ом 470 47 Ом 471 470 Ом
R51 0,51 Ом 5R1 5,1 Ом 510 5134
R56 0,56 Ом 5R6 5,6 Ом 560 56 Ом 561 560 Ом
0,62 Ом 6R2 6,220 620 Ом
R68 0.68 Ом 6R8 6,8 Ом 680 68 Ом 681 680 Ом
R75 0,75 Ом 7R5 7,5 Ом 750 7518 7518
0,82 Ом 8R2 8,2 Ом 820 82 Ом 821 820 Ом
R91 0,91 9R1 9,150 9,150 9,1 911 910 Ом
2 кОм 908 908 908 905
Код Значение Код Значение Код Значение Код Значение
102 1 кОм 103 10 кОм 100490 104 900 1 МОм
1.1 кОм 113 11 кОм 114 110 кОм 115 1,1 МОм
122 1,2 кОм 123 12 кОм 124 120 кОм
132 1,3 кОм 133 13 кОм 134 130 кОм 1,3 МОм
152 1,5 кОм 153 15 кОм 15 кОм 1.5 МОм
162 1,6 кОм 163 16 кОм 164 160 кОм 165 1,6 МОм
182 182 182 183 27 185 1,8 МОм
202 2 кОм 203 20 кОм 204 200 кОм 205 2 МОм
222 2.2 кОм 223 22 кОм 224 220 кОм 225 2,2 МОм
242 243 24 кОм 244 240 кОм 244 240 кОм
272 2,7 кОм 273 27 кОм 274 270 кОм 275 2,7 МОм
302 3 кОм 303 30 кОм 303 30 кОм 3 МОм
3.3 кОм 333 33 кОм 334 330 кОм 335 3,3 МОм
362 3,6 кОм 363 36 кОм 364 9024 36024 36024 кОм 364 36024 36024 кОм
392 3,9 кОм 393 39 кОм 394 390 кОм 3,9 МОм
432 4,3 кОм 433 433 433 433 433 4.3 МОм
472 4,7 кОм 473 47 кОм 474 470 кОм 475 512 5,1 кОм 513 кОм 513 кОм 513 кОм 515 5,1 МОм
562 5,6 кОм 563 56 кОм 564 560 кОм 565 5,6 МОм
622 622 623 62 кОм 624 620 кОм 6,2 МОм
682 6,8 кОм 683 68 кОм 684 684 684
752 7,5 кОм 753 75 кОм 754 750 кОм 755 7,5 МОм
822 8,2 кОм 823 82 кОм 823 82 кОм 912 9,1 кОм 913 91 кОм 914 910 кОм 9,1 МОм

Еще примеры резисторов микросхемы: 4-значные и EIA-96.

Примеры резисторов с цветовой кодировкой: E12 (10%), E24 (5%) и E48 (2%).

Таблица кодов цветов резистора

| Код резистора SMD

Существует множество различных типов резисторов. Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки.Цветовой код резистора — это один из способов представления значения сопротивления вместе с допуском.

Цветовой код резистора используется для обозначения значения сопротивления. Стандарты для регистров цветовой кодировки определены в международных стандартах IEC 60062. Этот стандарт описывает цветовую кодировку для резисторов с осевыми выводами и числовой код для резисторов SMD.

Есть несколько полос для определения значения сопротивления. Они даже указывают допуск, надежность и интенсивность отказов.Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.

Трехполосный цветовой код резистора

  • Трехполосный цветовой код очень редко используется.
  • Первая полоса слева указывает первую значащую цифру сопротивления.
  • Вторая полоса указывает второе значащее число.
  • Третья полоса указывает множитель.
  • Допуск для трех полосных резисторов обычно составляет 20%.
  • Таблица цветовых кодов, соответствующих трем полосным резисторам, показана ниже.

Цветовой код трехполосного резистора

Например, если цвета на резисторе расположены в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как

47 × 102 ± 20%. Это 4,7 кОм ± 20%.

Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.

Четырехполосный цветовой код резистора

  • Четырехполосный цветовой код является наиболее распространенным представлением в резисторах.
  • Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
  • Третья полоса используется для указания множителя.
  • Четвертая полоса используется для обозначения допуска.
  • Существует значительный разрыв между третьей и четвертой полосами. Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
Четырехполосный резистор Код цвета

Например, если цвета на четырехполосном резисторе находятся в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 104 ± 2% = 500 кОм ± 2%.

Пятиполосный резистор Код цвета

Прецизионные резисторы имеют дополнительную полосу, которая используется для обозначения третьего значимого значения сопротивления. Остальные полосы обозначают то же, что и цветовой код четырех полос.

  • Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
  • Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
  • Есть исключение, когда четвертая полоса — это золото или серебро.В этом случае первые две полосы указывают две значащие цифры сопротивления.
  • Третья полоса используется для обозначения множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента с единицами измерения ppm / K. Таблица цветовых кодов пятиполосных резисторов приведена ниже.
Пятиполосный резистор Код цвета

Например, если цвета на пятиполосном резисторе находятся в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0.05 = 260 кОм ± 0,05%.

Шестиполосный резистор Код цвета

  • В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.
  • Остальные полосы такие же, как у пяти полосных резисторов.
  • Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K.
  • Это означает, что изменение температуры на 10 0 C может привести к изменению значения сопротивления на 0,1%.
  • Обычно шестая полоса представляет собой температурный коэффициент.Но в некоторых случаях это может означать надежность и частоту отказов.

Таблица цветовых кодов для шести полосных резисторов показана ниже

Шестиполосный резистор Цветовой код

Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда рассчитывается сопротивление. как 359 × 106 ± 5% 100 частей на миллион / K = 359 МОм ± 5% 100 частей на миллион / K.

Буквенное обозначение допуска для резисторов

Буквенное обозначение допуска показано ниже

  • B = 0.1%
  • C = 0,25%
  • D = 0,5%
  • F = 1%
  • G = 2%
  • J = 5%
  • K = 10%
  • M = 20%

K и M не следует путать с килограммами и мегаомами.

Код резистора SMD

Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Это

  • Трехзначное кодирование
  • Четырехзначное кодирование
  • Кодирование E96
Трехзначный код

При трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель, например 10 если цифра 1, 100, если цифра 2, или 1000, если цифра 3, и так далее.

Трехзначный резистор SMD показан ниже

Некоторые примеры трехзначных кодов:

450 = 45 * 100 = 45 Ом

221 = 22 * ​​101 = 220 Ом

105 = 10 * 105 = 1 МОм

Если сопротивление меньше 10 Ом, то для обозначения положения десятичной точки используется буква R. Например,

3R3 = 3,3 Ом

47R = 47 Ом

Четырехзначный код

Для более точных резисторов на них нанесен четырехзначный код.Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.

Резистор SMD с четырехзначной кодировкой показан ниже


Некоторые примеры для этой системы:

4700 = 470 * 100 = 470 Ом

1001 = 100 * 101 = 1 кОм

7992 = 799 * 102 = 79,9 кОм

Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.

Например,

15R0 = 15,0 Ом

Серия E

Ассоциация электронной промышленности (EIA) определила стандартную систему предпочтительных значений для резисторов и получила название серии E. IEC 60063 — это международный стандарт, определяющий предпочтительные числовые ряды резисторов (а также конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:

  • E3 Допуск 50%
  • E6 Допуск 20%
  • E12 Допуск 10%
  • E24 Допуск 5%
  • E48 Допуск 2%
  • E96 1% допуск
  • E192 0.Допуски 5, 0,25, 0,1% и выше
  • Кодирование E3 больше не используется, а кодирование E6 используется очень редко.
  • Система кодирования E96 используется для резисторов высокой точности с допуском 1%.

В системе маркировки EIA E96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две — это цифры, обозначающие три значащие цифры значения сопротивления. Третья цифра — это буква, обозначающая множитель.

Маркировка EIA E96 на резисторе SMD:

Схема кода EIA 96 для умножителей показана ниже

Код Умножитель
Z 0.001
Y или R 0,01
X или S 0,1
A 1
B или H 10
C 100000 D 1000
E 10000
F 100000

Схема кода EIA 96 для значительных значений сопротивления показана ниже

Некоторые примеры системы кодирования EIA 96 равны

92Z = 887 × 0. 001 = 0,887 Ом

38C = 243 × 100 = 24,3 кОм

Таблица цветовой кодировки

Полная таблица цветовой кодировки приведена ниже

Таблица цветовой кодировки

Станет ли маркировка резисторов SMD историей? |

Маркировка на SMD-компонентах всегда была трудночитаемой. Помимо того, что цифры и буквы в них очень маленькие, цифровая кодировка, используемая на них, отличается от того, что используется на традиционных компонентах с сквозными отверстиями (причина в том, что не будет достаточно места для печати каких-либо длинных кодов на этих компонентах). составные части).Как расшифровать эти коды резисторов SMD всегда было сложной задачей. Такие страницы, как SMD Resistor Coding, The SMD Codebook, Marking SMD, пытались помочь в этом.

Hackaday.com сообщает, что, возможно, скоро вы забудете, как расшифровывать эти коды резисторов SMD. Похоже, резисторы для поверхностного монтажа могут быть без маркировки, как и их конденсаторные собратья. Существует несколько отчетов (electronics-lab.com, dangerousprototypes.com и soselectronic.com), озаглавленных «Станет ли маркировка SMD-резисторов историей?» которые, по сути, говорят об одном и том же: компания YAGEO объявила о намерении снять маркировку с чип-резисторов RC / AC 0603,0805,1206 SMD с 1 июля 2013 года.Причина этого шага — уменьшить ненужное использование химикатов для защиты окружающей среды.

На форуме сообщества электроники EEVblog обсуждалось, примут ли остальные производители такое же решение. Самым ясным комментарием было: К сожалению, я уверен, что они это сделают. Это не похоже на то, чтобы кого-то из их крупных клиентов действительно волновать, и если они смогут исключить весь этап производственного процесса, счетчики зерен эякулируют.

Все вроде бы подразумевает, что ситуация с маркировкой чип-резисторов (0603/0805/1206) скоро будет аналогична чип-конденсаторам (т.е.е. нет маркировки на верхней части компонента, маркировка есть только на катушках с компонентами). Многие резисторы SMD уже не имеют маркировки. Но это не должно быть шокирующей новостью. Вы можете надеть пробники на свой SMD-компонент, чтобы проверить правильность значения с помощью вашего мультиметра. Это не было большой проблемой с конденсаторами, это не было настоящей проблемой с резисторами.

Как найти значение кодов резисторов SMD и EIA-96 для SMD

Как рассчитать и найти значение резисторов SMD и EIA-96 для резисторов SMD?

Резистор SMD: технология поверхностного монтажа

Резистор SMD означает «устройство для поверхностного монтажа» (взято из SMT = технология поверхностного монтажа) резистор.Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.

Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах.

Похожие сообщения:

Чтение 3-значных кодов резисторов SMD
  • Первые две (2) цифры или числа будут указывать на значащие цифры или числа.
  • Третий будет множителем (в степени десяти i.что-то), а затем должен быть умножен на первые две (2) значащие цифры или число, или третье будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.
  • Буква «R» используется для десятичной точки «.» т.е. 1,1 Ом = 1R1 Ом
  • Сопротивления ниже 10 Ом (Ом) не имеют множителя.
Примеры 3-значных кодов резисторов SMD

250 = 25 x 10 0 = 25 x 1 = 25 Ом (Это только и только 25 Ом, а не 250 Ом)

100 = 10 x 10 0 = 10 x 1 = 10 Ом

721 = 72 x 10 1 = 72 x 10 = 720 Ом

102 = 10 x 10 2 = 10 x 100 = 1000 Ом или 1 кОм 915 = 91 x 10 5 = 91 x 100000 = 9 100 000 Ом = 9. 1 МОм

4R7 = 4,7 Ом

R12 = 0,12 Ом

Связанные сообщения:

Чтение 4-значных кодов резистора SMD

Нет ничего нового для чтения значение резисторов SMD, как упомянуто выше для трехзначных SMD петухов. Единственная разница в том, что со значащими числами. Короче говоря, в описанном выше методе первые две цифры обозначают значащие числа, тогда как в этом методе первые три цифры или числа будут отображать значащие числа.что-то), а затем должен быть умножен на первые две (3) значащие цифры или число, иначе четвертая будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.

  • Буква «R» используется для десятичной точки «.» т.е. 11,5 Ом = 11R5 Ом (4-значные резисторы SMD (серия E96).
  • Сопротивления ниже 10 Ом (Ом) не имеют множителя.
  • Также прочтите: Резистор и типы резисторов

    Примеры 4-значные коды резисторов SMD

    2500 = 250 x 10 0 = 250 x 1 = 250 Ом (Это только и только 250 Ом, но не 2500 Ом)

    1000 = 100 x 10 0 = 100x 1 = 100 Ом

    7201 = 720 x 10 1 = 720 x 10 = 7200 Ом или 7. 2 кОм

    1001 = 100 × 10 1 = 100 x 10 = 1000 Ом или 1 кОм

    1004 = 100 × 10 4 = 100 x 10000 = 1000 000 Ом или 1 МОм

    R102 = 0,102 Ом (4-значные резисторы SMD (серия E96)

    0R10 = 0,1 x 10 0 = 0,1 x 1 = 0,1 Ом (4-значные резисторы SMD (серия E24) )

    25R5 = 25,5 Ом (4-значные резисторы SMD (серия E96))

    Считывание кодов резисторов SMD EIA-96

    Метод маркировки кодов резисторов SMD EIA-96 является новым методом, который появился на 1% всех резисторов SMD.что-то), а затем должны быть умножены на первые две (2) значащие цифры.

  • Должны соответствовать кодам в таблицах (1) и (2).
  • Ниже приведена таблица (1), в которой показаны значения множителей для различных букв с использованием системы кодирования EIA-96 для кодов резисторов SMD.

    Таблица (1)

    E
    Буквы Множители
    Z 0,001
    R или Y 0.01
    S или X 0,1
    A 1
    B или H 10
    C 100
    D 1000
    10000
    F 100000

    Также обратите внимание на примеры чтения кодов резисторов SMD EIA-96, чтобы узнать о важности использования таблицы (2)

    Таблица (2)

    20

    20 04

    91 120 787 900
    Код Значение Код Значение Код Значение 100 25 178 49 316 73 562
    02 102 26 182 50 324 74 576
    03 105 27 187 51 332

    0

    75 107 28 191 52 340 76 604
    05 110 29 196 53 348 627 900 7727 900
    06 113 30 200 54 357 78 634
    07 115 31 205 55 365 79 365
    08 118 32 210 56 374 80 665
    09 121 33 215 57 383 81 681
    10 124 34 221 58 392 900
    11 127 35 226 59 402 83 715
    12 130 36 232 60 732
    13 133 37 237 61 422 85 750
    14 137 38 243 2 2 86 768
    15 140 39 249 63 442 87
    16 143 40 255 64 453 88 806
    17 147 41 65 89 825
    18 150 42 267 66 475 90 845
    19 154 43 277 900 91 866
    20 158 44 280 68 499 92 887
    21 162 457 511 93 909
    22 165 46 294 70 523900 27 94 931
    23 169 47 301 71 536 95 953
    24 174 48 72 549 96 976
    Примеры кодов резисторов EIA-96 SMD
    • 01F = 10M
    • 01E = 1 МОм
    • 01C = 10 кОм
    • 01B = 1 кОм = 10 Ом
    • 01Y = 1 Ом
    • 66X = 475 x 0. 1 = 47,5… → (в таблице (2) 66 = 475 и в таблице (1) X = 0,1. Поэтому 475 x 0,1 = 47,1 Ом)
    • 85Z = 750 x 0,001 = 0,75 Ом → (в таблице (2 ), 85 = 750, а в таблице (1) Z = 0,001. Таким образом, 750 x 0,001 = 0,75 Ом)
    • 36H = 232 x10 = 2320 Ом = 2,32 кОм → (в таблице (2) 36 = 232 и в таблице ( 1), H = 10. Таким образом, 232 x 10 = 2.32kΩ)

    Похожие сообщения:

    Arrgghh! Детали без номеров !. Как вы помните, недавно я написал… | Клайв «Макс» Максфилд | Supplyframe

    Как вы помните, я недавно написал колонку Что это значит? Тайваньская компания Yageo купит американскую компанию Kemet! Вместе с ними Yageo и Kemet создают широкий спектр дискретных компонентов, включая резисторы, конденсаторы (например,g., тантал, алюминий, многослойная керамика, пленка, бумага, полимерный электролит, суперконденсаторы), сетевые фильтры переменного тока, сердечники и фильтры электромагнитных помех, глушители изгиба, электромеханические устройства (реле), металлокомпозитные индукторы, ферритовые изделия и трансформаторы / магнетизм.

    Если резисторы SMT на ваших печатных платах не имеют маркировки, это делает осмотр еще более проблематичным (Источник изображения: задержано по запросу владельца изображения)

    Причина, по которой я упоминаю это здесь, заключается в том, что я только что получил письмо от друга, которого мы Позвоню Кермиту.Кермит работает в компании, которую мы назовем Hoppier Enterprises (он не хочет, чтобы я упоминал его настоящее имя или компанию, опасаясь репрессий). В своем электронном письме Кермит сказал следующее:

    Привет, Макс, помните, несколько лет назад вы писали колонку о том, что люди из Yageo решили прекратить наносить маркировку на свои SMD резисторы? В конце концов, возник общественный резонанс, и они отменили свое решение. Я только что получил сообщение, что Vishay перестала наносить маркировку на свои резисторы. Недавно мы получили несколько сотен печатных плат с немаркированными резисторами на них, поэтому мы не можем полностью их проверить.Вы что-нибудь слышали об этом? Становится ли это тенденцией, с которой нам просто придется жить? Как другие компании проводят контроль качества (КК) своих печатных плат?

    Я помню тот столбец: Начало конца для маркировки компонентов SMT? Насколько я помню, в то время (примерно с 2013 по 2014 год) был большой протест, не в последнюю очередь из-за того, что Yageo сохранил те же номера деталей — они просто перестали наносить метки на детали. Как говорит Кермит, это вызвало общественный резонанс, и Ягео в конце концов отменил свое решение.

    К сожалению, похоже, что у нас есть игра в Whac-A-Mole, потому что люди из Vishay действительно подняли головы, чтобы сказать, что они перестали добавлять маркировку значений сопротивления на толстопленочные резисторы SMD, начиная с 0603 до 2512 размера.

    Хуже того, парни и девушки из Vishay идут тем же путем, что и ребята из Yageo; то есть, даже если они больше не маркируют компоненты, они сохраняют те же номера деталей. Чтобы увидеть уведомление об изменении продукта на веб-сайте Vishay, вам потребуется учетная запись Vishay, но вы можете получить к ней доступ на сайте Digi-Key.

    Теперь очевидно, что отсутствие обозначения значений компонентов на деталях будет настоящей проблемой, если вы создаете хобби-проекты или разовые прототипы. Однако вы можете подумать, что отсутствие маркировки компонентов является меньшей проблемой в условиях полномасштабного производства и производства, в которых автоматические машины заполняют компоненты на платах.

    На самом деле, отсутствие маркировки компонентов создает проблемы для всех. Представьте, что вы только что получили 1000 печатных плат.Отсутствие маркировки компонентов снижает ценность даже первого визуального осмотра.

    Что еще хуже, значения компонентов могут измениться с новыми версиями платы, и в этом случае устранение неисправностей неисправных плат становится еще большей проблемой, потому что вы больше не можете смотреть на резистор, чтобы убедиться, что он имеет желаемое значение.

    Если вы занимаетесь проектированием, сборкой, производством или распространением плат — и если вы покупаете детали у Vishay — я думаю, что сейчас самое подходящее время, чтобы высказать свое мнение по этой теме.Если мы не сможем убедить Vishay отменить свое решение, то, вероятно, скоро другие поставщики, такие как Yageo и Kemet (как было), последуют их примеру.

    Что скажешь? Как вы думаете, это проблема, или вам все равно?

    Маркировка резистора

    SMD

    Маркировка резистора SMD

    SMD резистор Кодировка

    Резисторы SMD

    обычно имеют цифровую кодировку. эквивалент знакомого трехполосного цветового кода. Так же, как кончился провод компоненты, прецизионные резисторы (1% или лучше) могут быть помечены четырехзначным код.
    Первые две (или 3) цифры являются первыми две (или 3) цифры сопротивления в Ом, а третья (или 4-я) цифра нулей — множитель.
    Сопротивления менее 10 Ом имеют букву «R». для обозначения положения десятичной точки.

    Несколько примеров прояснят это:

    Три цифры Примеры

    Четыре цифры Примеры

    330 — 33 Ом — не 330 Ом

    1000 составляет 100 Ом — не 1000 Ом

    221 220 Ом

    4992 составляет 49 900 Ом, или 49. 9 кОм

    683 составляет 68000 Ом или 68 кОм

    16234 это 162000 Ом, или 162 кОм

    105 составляет 1000000 Ом, или 1 МОм

    0R56 или R56 составляет 0,56 Ом

    8R2 равно 8.2 Ом


    Но, чтобы сделать жизнь интереснее, Новая система кодирования появилась на 1% типов . Это известно как Метод маркировки EIA-96. Он состоит из трехзначного кода. Первое две цифры означают 3 значащие цифры номинала резистора, используя таблица поиска ниже. Третий символ — буква — означает множитель.

    код

    значение

    код

    значение

    код

    значение

    код

    значение

    код

    значение

    код

    значение

    01

    100

    17

    147

    33

    215

    49

    316

    65

    464

    81

    681

    02

    102

    18

    150

    34

    221

    50

    324

    66

    475

    82

    698

    03

    105

    19

    154

    35

    226

    51

    332

    67

    487

    83

    715

    04

    107

    20

    158

    36

    232

    52

    340

    68

    499

    84

    732

    05

    110

    21

    162

    37

    237

    53

    348

    69

    511

    85

    750

    06

    113

    22

    165

    38

    243

    54

    357

    70

    523

    86

    768

    07

    115

    23

    169

    39

    249

    55

    365

    71

    536

    87

    787

    08

    118

    24

    174

    40

    255

    56

    374

    72

    549

    88

    806

    09

    121

    25

    178

    41

    261

    57

    383

    73

    562

    89

    825

    10

    124

    26

    182

    42

    267

    58

    392

    74

    576

    90

    845

    11

    127

    27

    187

    43

    274

    59

    402

    75

    590

    91

    866

    12

    130

    28

    191

    44

    280

    60

    412

    76

    604

    92

    887

    13

    133

    29

    196

    45

    287

    61

    422

    77

    619

    93

    909

    14

    137

    30

    200

    46

    294

    62

    432

    78

    634

    94

    931

    15

    140

    31

    205

    47

    301

    63

    442

    79

    649

    95

    953

    16

    143

    32

    210

    48

    309

    64

    453

    80

    665

    96

    976

    Множитель букв выглядит следующим образом:

    письмо

    мульт

    письмо

    мульт

    Факс

    100000

    Б

    10

    E

    10000

    А

    1

    Д

    1000

    X или S

    0. 1

    К

    100

    Y или

    рэнд

    0,01

    22A — резистор 165 Ом, 68C — 49900 Ом (49,9 кОм) и 43E — 2740000 (2,74 М).Данная схема маркировки применяется только резисторы до 1%.


    Аналогичная схема может быть использована для 2, 5 и 10% типы толерантности. Буквы множителя идентичны буквам 1%, но происходит перед числовым кодом. Чтобы было еще веселее, используется различных схем кодирования . Вот он:

    2% 5% 10%
    код

    значение

    код значение

    код

    значение

    код значение

    код

    значение

    01

    100

    13

    330

    25

    100

    37

    330

    49

    100

    02

    110

    14

    360

    26

    110

    38

    360

    50

    120

    03

    120

    15

    390

    27

    120

    39

    390

    51

    150

    04

    130

    16

    430

    28

    130

    40

    430

    52

    180

    05

    150

    17

    470

    29

    150

    41

    470

    53

    220

    06

    160

    18

    510

    30

    160

    42

    510

    54

    270

    07

    180

    19

    560

    31

    180

    43

    560

    55

    330

    08

    200

    20

    620

    32

    200

    44

    620

    56

    390

    09

    220

    21

    680

    33

    220

    45

    680

    57

    470

    10

    240

    22

    750

    34

    240

    46

    750

    58

    560

    11

    270

    23

    820

    35

    270

    47

    820

    59

    680

    12

    300

    24

    910

    36

    300

    48

    910

    60

    820

    Итак, с этой схемой A55 имеет сопротивление 330 Ом, допуск 10% резистор, C31 блок 5%, 18000 Ом (18 кОм) и D18 510000 Ом (510 кОм) допуск 2%.

    Лично я бы омметром проверил!

    последнее обновление 23.11.12
    пользователем GM4PMK

    Резисторы поверхностного монтажа

    • Изучив этот раздел, вы сможете:
    • • Определите номиналы резисторов для поверхностного монтажа (SMT).
    • 3-х и 4-х значные коды.
    • Код EIA E-96.

    Определение номиналов резисторов для поверхностного монтажа

    Резисторы

    для поверхностного монтажа (SMT) доступны в различных стандартных корпусах (форма и размер), согласованных Альянсом электронной промышленности (EIA) через Ассоциацию твердотельных технологий, ранее известную как Объединенный совет по проектированию электронных устройств (JEDEC).

    Этим пакетам присваиваются идентификационные номера, основанные на (приблизительном) размере «посадочного места» компонента, измеряемом в дюймах, т. е.е. площадь, которую компонент занимает на печатной плате. Пакеты, перечисленные ниже, обычно используются для резисторов и конденсаторов.

    Таблица 2.3.1 Пакеты SMT

    Поскольку резисторы для поверхностного монтажа настолько малы, для полос цветовой кодировки не хватает места. Маркировка, используемая для обозначения номинала резистора, состоит из 3 или 4 букв или цифр, которые легче читать с помощью лупы.

    Чтение кодов усложняется из-за использования ряда различных кодов.Чаще всего используется трехзначный код, который работает аналогично полосам цветового кода на проводных резисторах.

    Первые два числа дают первые две цифры номинала резистора, а третья цифра дает количество нулей (или коэффициент умножения).

    Рис. 2.3.1 SMT резисторы


    с трехзначным кодом

    Например:

    Резистор с маркировкой 332 имеет номинал 3300 или 3,3 кОм (или 3K3 с буквой K вместо десятичной точки). Резистор с маркировкой 475 равен 4700000 или 4. 7 МОм (или 4M7 с буквой M вместо десятичной точки).

    Для резисторов менее 100 Ом последняя цифра будет 0, что означает НЕТ нулей. Следовательно, 33 Ом будет иметь маркировку 330 (то есть тридцать три и без нулей), хотя некоторые резисторы могут иметь маркировку 33R (во избежание путаницы!).

    Резистор на 330 Ом будет обозначен как 331 (тридцать три с одним нулем).

    Что делать, если значение еще ниже, например 4,7 Ом?

    Затем десятичная точка заменяется буквой R, чтобы получить 4R7.

    Существует также 4-значный код, используемый для резисторов с низкими допусками +/- 1% или меньше, который дает 3 цифры значения и использует четвертую цифру для количества нулей (множитель).

    Используя этот код, резистор 10 Ом будет обозначен как 10R0, 100 Ом будет обозначен как 1000, а резистор 1 кОм будет обозначен как 1001 и т. Д.

    Схема кодирования EIA-96

    Альтернативной схемой для 3- и 4-значных кодов является код EIA-96, который использует две цифры и букву для обозначения любого из 96 стандартных значений в диапазоне E96.

    Каждый двухзначный цифровой код относится к одному из 96 значений в диапазоне допуска E96 +/- 1% для резисторов, показанных в таблице 2.3.2. За этими цифрами следует буква, обозначающая один из восьми множителей, показанных в таблице 2.3.3 буквенных множителей EIA_96.

    Таблица 2.3.2 Цифровые коды SMT E96

    Таблица 2.3.3 Буквенные коды умножителей EIA-96

    Рис. 2.3.2 Кодировка EIA-96


    1M58 +/- 1% Резистор

    Например, резистор, показанный на рис.2.3.2 с пометкой 20E будет 158 Ом (20 из таблицы 2.3.2), умноженное на 10000 (E из таблицы 2.3.3) = 1,58 МОм (1M58 +/- 1%).

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
