Резистор – пассивный элемент электрических цепей, обладающий определенным сопротивлением. С его помощью в электронике и электротехнике ограничивают ток или получают необходимые параметры напряжения. SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Содержание статьи Характеристики Типовые размеры SMD-резисторов Типы маркировки SMD-резисторов Что такое SMD-резистор – внутреннее устройство Применение SMD-резисторов Технология поверхностного монтажа SMD-резисторов Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия. SMD-резисторы изготавливаются с контактными выводами, с помощью которых крепятся непосредственно на токопроводящую дорожку электронной схемы. Процесс может быть частично или полностью автоматизирован. Характеристики Такие миниатюрные резисторы прекрасно подходят для поверхностного монтажа. Маркировка позволяет узнать типоразмер, мощность и сопротивление изделия. По форме СМД-резисторы бывают прямоугольными, квадратными, круглыми, овальными, профиль – низкий. Низкопрофильные элементы размещаются на плате очень компактно и существенно экономят полезную площадь. SMD-резисторы классифицируют по ряду параметров, таких как: Номинальное сопротивление. Эта величина измеряется при определенных параметрах внешней среды, важнейшим из которых является температура. Обычно номинальным считается сопротивление, измеренное при температуре +20 °C и нормальном атмосферном давлении. Допуск на номинальное сопротивление. Возможные допуски – от 0,05 до +5 %. Наиболее популярные и доступные по цене детали с допусками +/-1 % и +/-5 %. Более точные модели приходится предварительно заказывать, и стоят они значительно дороже менее точных аналогов. Температурный коэффициент изменения сопротивления (ТКС). Этот параметр характеризует обратимое относительное изменение сопротивления детали при колебании температуры на 1 °C. Температурные изменения детали возможны из-за перепадов температуры окружающей среди или саморазогрева резистора. Единица измерения этой величины – ppm. Современные SMD-резисторы производят с ТКС, значение которого находится в пределах +/-5…+/-200 ppm. Если для составления схемы используются детали одного производителя, то значения их номинальных сопротивлений и ТКС ближе друг к другу, чем это отражено в паспорте на каждую деталь. Поэтому использование деталей одного производителя позволяет улучшить точность схемы как при постоянной температуре, так и при ее изменениях. Мощность рассеивания. Этот параметр зависит от размера, его определяют по таблице. Типовые размеры SMD-резисторов Размеры и форму этих деталей определяет нормативный документ JEDEC. На корпус наносится маркировка, которая сообщает о длине и ширине резистора в дюймах. Это наиболее распространенный вариант, используемый производителями, поставщиками, продавцами. Например, маркировка 0804 означает, что длина детали равна 0,08 дюйма, а ширина – 0,04 дюйма. В системе СИ размеры указываются в миллиметрах. Для перевода в миллиметры дюймы умножают на 2,54. Обозначение резистора 0804 в системе СИ – 2010. Длина – 2,0 мм, ширина – 1,0 мм. Для подбора нужного вида детали, расшифровки кодов можно воспользоваться калькулятором SMD-резисторов или специальной программой «Резистор». С их помощью можно узнать номинальное сопротивление имеющегося резистора или, наоборот, выяснить, как выглядит маркирорвка для нужного номинала. Каждый размер SMD-резистора имеет определенную максимальную рассеиваемую мощность. Размер Длина (мм) Мощность (Вт) 0201 0,6 0,05 0402 1,1 0,062 0603 1,6 0,1 0805 2,1 0,125 1206 3,1 0,25 Типы маркировки SMD-резисторов Резисторы для поверхностного монтажа – детали очень маленьких размеров, поэтому стандартная система, применяемая на проволочных сопротивлениях, для данного случая не подходит. Детали 0402 не маркируются, а резисторы остальных типоразмеров обозначаются различными, специально для них разработанными способами. Выбор конкретного варианта зависит от типоразмера и допуска. Маркировка из трех или четырех цифр Резисторы с допусками 2 %, 5 %, 10 % всех типоразмеров имеют обозначения, в которых первые две или три цифры характеризуют численное значение номинального сопротивления. Последняя – это множитель, показывающий, в какую степень необходимо возвести 10, чтобы получить окончательный результат. Например, 103 означает номинал 10 000 Ом или 10 кОм. В обозначении резисторов с номинальным сопротивлением менее 10 Ом используется буква R, которая ставится на месте десятичной запятой. Например, 0R5 – обозначает номинальное сопротивление 0,5 Ом. Маркировка из двух цифр и одной буквы Этот вариант применяется для прецизионных (очень точных деталей с допуском по сопротивлению 1 % и менее), которые отличаются очень маленькими габаритами. Их маркируют в соответствии со стандартом EIA-96. Такая маркировка состоит из двух элементов: цифры – характеризуют код номинального сопротивления резистора; буква – определяет множитель, показывающий степень, в которую необходимо возвести 10, чтобы получить конечный результат. Маркировка с цифрами в начале и буквой после них может использоваться для деталей с допусками 2 %, 5 %, 10 %. Расшифровка таких маркировок осуществляется по таблицам. Что такое SMD-резистор – внутреннее устройство Данный прибор состоит из керамической подложки с нанесенным на нее резистивным слоем из определенного материала и контактных площадок, а также защитного покрытия (полимер, смола, стекло). Сопротивление слоя зависит от типа материала и его толщины. Разные составляющие элементы могут быть выполнены из хрома, никеля, олова, оксидов рутения, серебра или палладия, а также различных сплавов. В конструкцию СМД-резистора входят: Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия. Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора. Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов. Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне. Применение SMD-резисторов Такие изделия позволяют эффективно решать различные задачи: ограничение тока; подтяжка портов ввода-вывода; включение в конструкцию полосовых фильтров низких и высоких частот; деление напряжения. Технология поверхностного монтажа SMD-резисторов Монтаж поверхностных резисторов в любительских мастерских осуществляется с помощью фена, а в производственных условиях происходит в специальных печах. Этапы монтажа деталей на плату в серийном и массовом производстве: На плате размещают небольшие прокладки из серебра или золота, свинцово-оловянные пластины, на которых будут закрепляться SMD-компоненты. С помощью машины на подготовленные монтажные площадки наносится паяльная паста и смесь, состоящая из флюса и припоя. После подготовки печатной платы в устройство (Pick-машину) подаются компоненты в лотках, на рулонах ленты или в трубках. Затем машины размещают их на плате. Производительность оборудования может достигать 60 000 элементов в час. Собранная плата поступает в печь с температурой, достаточной для расплавления припоя. После извлечения из печи платы охлаждают и очищают от рассеянных частиц припоя. Качество проверяют визуальным осмотром, в ходе которого определяют отсутствующие детали и степень очистки. Разработка и внедрение технологии поверхностного монтажа (SMT) позволили автоматизировать процесс сборки плат и ускорить его, сделать проще, дешевле и эффективней. На практике может встречаться гибрид технологий поверхностного и сквозного монтажа. Применение резисторов поверхностного монтажа положительно сказывается на массе и размерах радиоэлектронных устройств, на их частотных параметрах. Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Резистор smd в категории «Электрооборудование»

Резистор smd 0805 1 кОм (+/-5%)

Доставка по Украине

75 грн

Купить

SMD Резистор 100KOm ±5% 0.4A

Доставка по Украине

75 грн

Купить

SMD Резистор 11KOm ±5%

Доставка по Украине

75 грн

Купить

SMD Резистор 1. 1KOm ±5% 0.5A

Доставка по Украине

75 грн

Купить

Резистор smd 1206 560 Ом (+/-5%)

Доставка по Украине

75 грн

Купить

Smd резистор 1206 2.2кОм

Доставка по Украине

0.52 грн

Купить

Smd резистор 0805 270кОм

Доставка по Украине

0.52 грн

Купить

Резистор SMD 0.125W 9,1Ом

На складе в г. Бровары

Доставка по Украине

2.50 грн

Купить

Бровары

Резистор SMD 0603 1R 25шт (13227)

На складе

Доставка по Украине

14.30 грн

Купить

Резистор SMD 0603 1.2R 25шт (13229)

На складе

Доставка по Украине

14.30 грн

Купить

Резистор SMD 0603 1.5R 25шт (13231)

На складе

Доставка по Украине

14.30 грн

Купить

Резистор SMD 0603 1.8R 25шт (13233)

На складе

Доставка по Украине

14. 30 грн

Купить

Резистор SMD 0603 2R 25шт (13234)

На складе

Доставка по Украине

14.30 грн

Купить

Резистор SMD 2512 1Вт 1% 0.001-0.1Ом набор 50шт

Доставка по Украине

255 — 267 грн

от 2 продавцов

267 грн

284 грн

Купить

Резистор SMD 2512 1Вт 1% 0.001-0.1Ом набор 45шт

Доставка по Украине

267 грн

284 грн

Купить

Смотрите также

Резистор SMD1206 4K12 4K22 4K75 4K99 7K87 9K09 11K5 12K1 11K 12K7

На складе

Доставка по Украине

10 грн/100 шт.

Купить

Резистор SMD 1206 15K 15K4 16K5 21K5 22K 23K7 24K9 27K 30K9 1%

На складе в г. Чернигов

Доставка по Украине

10 грн/100 шт.

Купить

Чернигов

Резистор smd 0805 (+/-5%) 1,5 МОм

Доставка по Украине

0.12 грн

Купить

Резистор smd 0805 (+/-5%) 47 Ом

Доставка по Украине

0. 12 грн

Купить

Резистор smd 0805 (+/-5%) 10 Ом

Доставка по Украине

0.12 грн

Купить

Резистор smd 0805 (+/-5%) 150 Ом

Доставка из г. Кривой Рог

0.12 грн

Купить

Кривой Рог

Резистор smd 0805 (+/-5%) 180 Ом

Доставка по Украине

0.12 грн

Купить

Резистор SMD 2512 0.001R 1%

Доставка по Украине

Купить

Резистор SMD 0.33R 0805 5%

На складе

Доставка по Украине

0.40 грн

Купить

Резистор SMD 0.33R 1206 5%

На складе

Доставка по Украине

0.50 грн

Купить

Резистор SMD 0.47R 1206 5%

На складе

Доставка по Украине

0.50 грн

Купить

Резистор SMD 0.51R 0805 5%

На складе

Доставка по Украине

0.29 — 0.62 грн

от 3 продавцов

0.30 грн

Купить

Резистор SMD 0. 68R 0805 5%

На складе

Доставка по Украине

0.29 — 0.62 грн

от 3 продавцов

0.30 грн

Купить

Резистор smd 0805 180 Ом лента 10шт

Доставка по Украине

10 грн

Купить

Топ-10 производителей резисторов для поверхностного монтажа в мире — производство печатных плат и сборка печатных плат

Эволюция электронных аксессуаров и компонентов — это непрерывный процесс, являющийся результатом ежедневных исследований в области технологий. В этой эволюции применяются как активные, так и пассивные электронные компоненты. Пассивными компонентами являются такие элементы схемы, как резисторы, катушки индуктивности, конденсаторы и т. д. У нас есть различные типы резисторов в зависимости от метода изготовления, используемого при их изготовлении. Некоторыми примерами резисторов являются проволочный резистор, тонкопленочный резистор, толстопленочный резистор, резистор из углеродного состава, шунтирующие резисторы, шунтирующие резисторы для измерения тока, прецизионные шунтирующие резисторы, микросхемные резисторы, шунт SMD, выборочный резистор, шунтирующий резистор DIP и т. д.

Все резисторы являются пассивными элементами, выполняющими одинаковые функции в электрической цепи, независимо от их типа. Выбор типа резистора для использования в колеи конструкции зависит от наилучшего соответствия. Резистор SMD, например, является одним из лучших и наиболее эффективных резисторов всех времен. Производством, разработкой и поставкой этих резисторов для поверхностного монтажа занимаются разные компании. Ниже приведены 10 крупнейших производителей резисторов для поверхностного монтажа в мире.

Antonio Precise Product Manufactory Ltd.

Расположенная в Гонконге компания Antonio занимается массовым производством резисторов для поверхностного монтажа. Это ведущая компания-производитель SMD в мире, в которой работает более 1000 сотрудников. Компания была основана в 2000 году и в основном специализировалась на производстве интегральных схем и резисторов для поверхностного монтажа. Будучи ведущим производителем резисторов для поверхностного монтажа, компания имеет общий доход от 2 000 000 до 5 000 000 долларов США. Компания получила такие награды, как система менеджмента качества ISO 9001, система экологического менеджмента ISO 14001, награда Creditable Enterprise Award и награда Департамента торговли и промышленности за качество в 2000 году. Кроме того, компания может похвастаться наградой Bluetooth Qualification Body Award (BBQ) за изготовила Bluetooth-гарнитуру ATO BT20.

Рынок

Являясь ведущей компанией по производству SMD, она имеет мировой рынок. Тем не менее, большинство его самых сильных рынков находятся на Ближнем Востоке, в Южной Америке, Северной Америке и Юго-Восточной Азии.

Shanghai Keter Polymer Material Co. Ltd.

Основанная в 1997 году компания Shanghai Keter в основном специализируется на исследованиях, усовершенствовании и производстве различных компонентов электрических цепей, таких как PPTC, предохранители PTC, сбрасываемые предохранители PTC, резисторы SMD, сбрасываемые предохранители и т. д. Обладая 25-летним опытом, компания усовершенствовала свою технологию и применила ее при разработке и производстве PPTC по всему миру, что является дополнительной задачей по сравнению с производством резисторов SMD. Следовательно, компания стала одним из ведущих поставщиков PPTC в Китае.

Qualifications

Shanghai Компания Keter имеет сертификат Международной системы управления качеством ISO9001, а ее продукция имеет дополнительные сертификаты UL, TUV и CCC, прошла испытания SGS и соответствует требованиям ROHS.

Применение продуктов

Keter SMD резисторы и другие компоненты применяются в коммутаторах связи, компьютерах, комплектах аккумуляторов, распределительных устройствах, микроэлектромашинах, средствах ADSL, трансформаторах и других цепях в электроприборах и гаджетах.

Размер рынка

Недавно компания Keter зарегистрировала около 1000 клиентов, но работает над увеличением клиентской пирамиды, предоставляя высококачественные продукты и предлагая их своим клиентам по разумным ценам.

Сотрудники и доход

В компании Keter работает от 100 до 500 сотрудников, а доход составляет от 5 000 000 до 10 000 000 долларов США.

Shenzhen Cao Li Wei Industries Co.

Ltd.

Компания Shenzhen Cao Li Wei Industries Co. Ltd, основанная в 2000 году в Китае, является электронной компанией, которая в основном занимается электронными компонентами Тайваня Yageo, включая резисторы SMD, микросхемы, индукторы SMD. , чип-конденсаторы и т. д. Кроме того, компания распространяет танталовые диоды, транзисторы, конденсаторы и т. д. Благодаря способности компании предоставлять своим клиентам различные варианты и услуги для удовлетворения их потребностей, компания поддерживает хорошую репутацию в качестве крупнейший агент Yageo в Южном Китае. В результате компания добилась полномочий доверенного лица Юни-Ом Викинг и Чилизино. Компания также пользуется максимальной технологической поддержкой от Taiwan Yageo и другими аспектами, такими как послепродажное обслуживание, что способствует расширению рыночного масштаба компании.

Управление и рынок

Зрелое управление является одной из характеристик компании. Следовательно, его сотрудники, численность которых составляет от 50 до 100 человек, имеют высокую квалификацию и эффективно работают над производством высокоэффективной, гибкой и высококачественной продукции. Кроме того, можно продавать товары по более низким, но выгодным ценам и предлагать им лучший сервис продаж, любезно предоставленный высококвалифицированными специалистами по маркетингу в компании. Усовершенствованная система обнаружения помогает тестировать продукты, чтобы убедиться, что они соответствуют наилучшему качеству в соответствии с ожиданиями в области высоких технологий. Клиенты применяют продукцию компании в системах связи, бытовой технике, системах безопасности, цифровом медицинском оборудовании и т. д.

Oswell E-Group Limited

Oswell — китайская компания по производству резисторов для поверхностного монтажа, основанная в 2003 году. выборочные резисторы, шунтирующие резисторы DIP и т. д. Кроме того, компания Oswell имеет 19-летний опыт производства резисторов и несколько квалификаций, таких как международная сертификация системы качества ISO 9001 в 2015 году и IATF 169.49 Британский международный орган по сертификации NQA в 2016 году.

Применение продукции компании

Продукция Oswell применима во многих областях, таких как проектирование автомобилей, электроприборов, производство умных домов, электростанций, промышленных контроллеров, энергетических установок и т. д. Компания стремится создавать ценность для клиентов по всему миру и завоевывать рынок, предоставляя надежные и высококачественные продукты.

Рынок

Будучи китайской компанией, Oswell имеет своим основным рынком внутренний рынок, который составляет большую часть ее рынка. Тем не менее, его продукция распространяется по всему миру, через Ближний Восток, Юго-Восточную Азию, Северную и Южную Америку.

Сотрудники и доходы

В Осуэлле работает от 50 до 100 сотрудников, а штат сотрудников составляет от 10 до 15 человек. Согласно последним статистическим данным, доход Освелла составляет от 200 000 до 500 000 долларов США.

Filur Electric

Filur — украинская электронная компания, основанная в 1993 году, которая занимает лидирующие позиции в Украине по производству электротехнической продукции и поставке радиоэлектронных компонентов. Штаб-квартира Filur находится в Киеве, другие филиалы — в Днепропетровске на Украине и в Санкт-Петербурге в России. Последнее способствовало развитию российского рынка с первых дней существования Filur. Он сосредоточился на производстве лучших, высококачественных продуктов, которые заложили основу сильной рыночной структуры компании. Кроме того, расширение ассортимента продукции способствует расширению пирамиды товарного рынка.

Основная продукция компании

Filur Electric в основном занимается производством резисторов поверхностного монтажа, массивов резисторов, прецизионных резисторов, конденсаторов подстроечных резисторов, термисторов, металлопленочных углеродных резисторов и т.д. Штат сотрудников компании составляет от 10 до 50 человек. сотрудников, которые могут поднять общий доход от 500 000 до 1 000 000 долларов США.

Synthon-Tech Corporation

Основанная в 1988 году, компания имеет 34-летний опыт производства компонентов, что позволяет производить компоненты надлежащего качества. Кроме того, компания Synthon Tech посвящает свое продуктивное время производству пассивных элементов схем, таких как конденсаторы, резисторы и катушки индуктивности. Synthon Tech находится на Тайване, но ее продукция продается по всему миру.

Завод и размер рынка

На внутреннем рынке Synthon Tech производит 35% электронных компонентов, тогда как в Северной Америке компоненты, производимые Synthon Tech, составляют 19% от общего объема. Размер завода Synthon Tech составляет от 5000 до 10 000 квадратных метров, а операционный персонал составляет от 5 до 10 человек.

Golden King (HK) Tech Limited

GOLDEN KING (HK) tech limited, компания по производству электронных компонентов, была основана в 1995. Компания расположена в Гуанчжоу, Шэньчжэнь, Китай, но имеет рынки сбыта в нескольких городах Китая, таких как Шанхай, Чэнду, Пекин и Гонконг. Имея 27-летний опыт работы, компания стала одной из лучших компаний по производству конденсаторов в мире. Golden King Tech в основном занимается такими компонентами, как резисторы SMD, керамические конденсаторы, танталовые конденсаторы, чип-резисторы, катушки индуктивности SMD, фотопара, интегральные схемы (ИС) и т. д. Продукция компании Golden King tech отличается высоким качеством и доступна по разумной цене. цены по всему миру.

Market

Технологическая компания Golden King в основном экспортирует свою продукцию в Юго-Восточную Азию, Северную Америку, Восточную Азию, Ближний Восток, Южную Америку и многие другие страны мира. Кроме того, размер рынка продуктов компании продолжает ежедневно расширяться вслед за расширением ассортимента продуктов и услуг, которые компания предлагает своим клиентам. Тем не менее, компания по-прежнему прилагает усилия для расширения своей клиентской базы.

Сотрудники и доход

В компании работает от 50 до 100 сотрудников, а общий доход составляет от 100 000 до 500 000 долларов США.

Shenzhen E-Best Industrial Co. Limited

Основанная в 1981 году, компания Shenzhen e-best является ведущим производителем и поставщиком резисторов SMD и некоторых других различных компонентов, таких как автомобильный лазер, импульсный источник питания, ICS, индуктор, конденсатор. , зона Arduino, модуль GPS, машина для записи, инфракрасный датчик/излучатель, микросхема, термистор, резистор, резистор SMD, M/A-COM, диоды, транзисторы, кристалл, предохранитель, IGBT, оптоволоконный приемник, реле, лазерная головка DVD, испытательная игла / зонд, погружной танталовый конденсатор, переключатели и т. д. Компания Shenzhen e-best имеет штаб-квартиру в районе ФуТянь, Шэньчжэнь, Китай, а ее действующий завод находится в материковом Китае.

Рынок

Компания Shenzhen e-best продает свою продукцию по всему миру, на зарубежных рынках, таких как Корея, Сингапур, США, Германия и т.д. Кроме того, компания занимается широким ассортиментом продукции. Он помогает им клиентам по доступным и разумным ценам в течение короткого периода времени с момента размещения заказа клиентом. Следовательно, она обеспечила рыночное преимущество перед аналогичными компаниями, занимающимися производством SMD-резисторов и других компонентов.

Сотрудники и доходы

Компания Shenzhen e-best имеет относительно меньшее количество сотрудников по сравнению с другими подобными компаниями, поскольку в ней работает от 5 до 10 сотрудников. Тем не менее, он производит много продуктов с использованием передовых технологий, используемых в компании. Кроме того, в недавней статистике компания зафиксировала доход от 500 000 до 1 000 000 долларов США.

Shenzhen Heketai Technology Co. Ltd.

Компания Heketai tech, основанная в 1992 году, является компетентным предприятием по производству электронных компонентов, занимающимся производством, разработкой и распространением таких продуктов, как резисторы для поверхностного монтажа, диоды для поверхностного монтажа, керамические конденсаторы для поверхностного монтажа, транзисторы для поверхностного монтажа. и т. д. HKT — независимый бренд, принадлежащий технологической компании Heketai. Кроме того, технологическая компания Heketai в основном занимается производством экологически чистых продуктов, не содержащих свинца. Штаб-квартира компании Heketai tech расположена в Гуандуне, Шэньчжэнь, Китай.

Сертификация

Компания Heketai tech имеет международную систему управления качеством ISO9001, при этом все продукты HKT соответствуют стандарту защиты окружающей среды RoHS. Heketai tech также имеет другие титулы, такие как

• Самый продаваемый китайский бренд
• Civilization Corporation
• Китайское электронное предприятие, наиболее потенциальный бренд
• Известный китайский бренд

Рынок

Heketai tech распространяет свою продукцию по всему миру. И в основном на Ближнем Востоке, в Восточной Азии, Юго-Восточной Азии, Северной Америке и Южной Америке.

Сотрудники и доход

В технологической компании Heketai работает от 50 до 100 сотрудников, а доход в недавнем прошлом составлял от 1 000 000 до 2 000 000 долларов США.

Shenzhen Xin Bai Chang Technology Co. Ltd.

Компания Shenzhen Xin tech, основанная в 2005 году, является производителем и поставщиком электронных компонентов в провинции Гуандун, материковый Китай. Компания Shenzhen Xin tech в основном занимается такими продуктами, как:

• соединительные розетки
• power relays
• potentiometers
• SMT inductors
• SMD LEDs
• film capacitors
• SMD electrolytic capacitors
• SMT transistors
• ceramic capacitors
• SMD capacitor diodes
• SMD/chip resistors
• IGBT module
• transistor компоненты интегральных схем и многое другое

Обладая 17-летним опытом, компания Shenzhen Xin tech производит высококачественную и надежную продукцию.

Сертификация

Компания имеет разрешение от трех национальных авторитетных ведомств, продукция сертифицирована по системам ISO9000, RoHS и CE.

Market

Компания Shenzhen Xin tech имеет основной рынок сбыта — внутренний рынок Китая. Центральная Америка составляет 10% рынка компании. Ближний Восток обеспечивает 20% рынка компании.

Сотрудники и доход

Технологическая компания Shenzhen Xin имеет в среднем 5-10 сотрудников, а численность сотрудников составляет от 10 до 50. Согласно последним статистическим данным, технологическая компания Shenzhen Xin имеет доход от 200 000 до 500 000 долларов США.

Заключение

Отсутствие резисторов SMD не должно мешать вам выполнять исследовательские и конструкторские задачи. Приведенная выше информация позволяет понять 10 лучших компаний по производству SMD в мире. Компании занимаются изготовлением, производством и распространением резисторов для поверхностного монтажа.

Оценка размера компании может быть проще с учетом приведенных выше сведений. Однако количество сотрудников не обязательно пропорционально размеру компании. Большинство из этих компаний в значительной степени внедрили технологии в производство этих резисторов для поверхностного монтажа.

Конструкция, корпуса, преимущества и недостатки

Технология поверхностного монтажа или компоненты на основе SMT, такие как резисторы; конденсаторы и т.п. используются в огромных количествах. SMT является альтернативой дизайну печатной платы со сквозным отверстием (TH). SMT — это процесс, при котором электрические компоненты размещаются непосредственно на печатной плате (печатной плате). Итак, процесс монтажа компонента таким способом известен как SMD (устройство поверхностного монтажа). В настоящее время большинство отраслей, таких как бытовая техника и электроника, используют эту технологию, потому что эта технология улучшает производство, надежность, обеспечивает высокий уровень функциональности и уменьшает размер и стоимость. Используя эту технологию, мы можем сделать печатные платы более эффективными без потери качества или надежности. Устройства для поверхностного монтажа или SMD заменяют более тяжелые, большие и тяжелые детали в конструкции печатной платы со сквозным отверстием. В этой статье обсуждается обзор резистора SMD, работы и его применения.

Резистор SMD — это один из видов электронных компонентов, где SMD означает устройство поверхностного монтажа. Этот компонент использует технологию поверхностного монтажа. Основная цель SMT — предоставить более эффективные, быстрые и менее дорогие компоненты меньшего размера для использования производителями печатных плат. По сравнению с традиционными компонентами компоненты SMD очень малы по размеру, а также доступны в различных формах, таких как прямоугольная, овальная, квадратная и т. д. припаяйте к контактным площадкам на поверхности платы. Так что это устранило отверстия внутри печатной платы и позволило использовать обе стороны платы. После того, как печатная плата изготовлена, эти резисторы располагаются на ней с помощью машины для захвата и размещения. Эти машины могут размещать тысячи компонентов за каждый час. Наконец, визуальный осмотр проверяет наличие компонентов, которые отсутствуют, в противном случае находятся не на своем месте, а также проверяется, чистая ли плата.

Конструкция резистора SMD

Конструкция резистора SMD может иметь прямоугольную форму. В этом резисторе металлизированная область присутствует на любой грани компонента, что позволяет соединить его с печатной платой посредством пайки.
Одной из частей этого резистора является керамическая подложка, на которую может быть нанесена пленка оксида металла. Сопротивление этого резистора можно определить как по длине, так и по толщине фактической пленки.

Конструкция резистора для поверхностного монтажа

В резисторах для поверхностного монтажа ключевую роль играет оксид металла, обеспечивающий стабильность резистора за счет поддержания высокого уровня допуска. Элемент керамической подложки в этом резисторе состоит из керамики с высоким содержанием оксида алюминия, которая обеспечивает стабильную изоляцию на основе элемента резистивного оксида металла, на котором находится резистор SMD.

Контакт этого резистора, выполненного с резистивным элементом чип-резистора, должен быть надежным, а также обеспечивать чрезвычайно высокие уровни паяемости. Эти высокие уровни могут быть достигнуты за счет использования слоя на основе никеля для создания внутреннего соединения. Кроме того, внешний слой на основе олова может быть использован для создания внешнего соединения, что позволяет достичь очень высокого уровня паяемости.

Воздействующие факторы

Как правило, частота отказов резисторов довольно высока по сравнению с другими компонентами. Однако эта скорость будет увеличиваться при высоких температурах и высоком давлении, поэтому в некоторых ситуациях нам необходимо тщательно оценивать срок службы резистора. На срок службы резистора могут влиять следующие факторы.

• Резистор может быть поврежден при очень высокой температуре.
• Щелочность и кислотность окружающей среды открыто ржавеют и причиняют вред.
• Как только внешняя сила превысит фиксированный предел, сопротивление сломается.

Таким образом, чтобы преодолеть эти проблемы, необходимо продлить срок службы резистора, поддерживая хорошее рассеивание мощности, поддерживая сухую окружающую среду, чтобы предотвратить возгорание, отсутствие токсинов и внешних сил, которые необходимо избегать. Резистор с высоким сопротивлением будет иметь довольно долгий срок службы.

Характеристики резистора для поверхностного монтажа

Характеристики резистора для поверхностного монтажа включают следующее.

Существует множество компаний-производителей, выпускающих резисторы для поверхностного монтажа, но технические характеристики этих резисторов в основном меняются в зависимости от производителя. Поэтому, прежде чем использовать резисторы SMD, необходимо проверить рейтинг производителя резистора. Спецификации резистора SMD включают следующее.

Номинальная мощность

Номинальная мощность схем на основе SMD-резисторов использует очень меньшие уровни по сравнению со схемами на основе проводных компонентов. Номинальная мощность этого резистора в основном зависит от размера. Для разных размеров можно упростить номинальную мощность резисторов SMD разных размеров. Типовые номинальные мощности резисторов для поверхностного монтажа
приведены ниже.

• Для корпуса типа 2512 типичная номинальная мощность составляет 0,50 или 1/2
• Для корпуса 2010 года типичная номинальная мощность составляет 0,25 или 1/4
• Типовая номинальная мощность корпуса 1210 составляет 0,25 или 1/4
• Для корпуса типа 1206 типичная номинальная мощность составляет 0,125 или 1/8
• Для корпуса типа 0805 типичная номинальная мощность составляет 0,1 или 1/0
• Для корпуса типа 0603 типичная номинальная мощность составляет 0,0625 или 1/16
• Для корпуса типа 0402 типичная номинальная мощность находится в диапазоне от 0,0625 до 0,031 или от 1/16 до 1/32
• Для корпуса типа 0201 типичная номинальная мощность составляет 0,05

Допуск

Значения допусков резисторов SMD, в которых используется пленка оксида металла, чрезвычайно близки для их конструкции. Значения допуска, которые доступны в большом масштабе, составляют 1%, 2% и 5%. Кроме того, для приложений могут быть достигнуты значения 0,1% и 0,5%.

Температурный коэффициент

Для SMD резисторов значения температурного коэффициента, использующего пленку оксида металла для их изготовления, чрезвычайно высоки. Уровни температурных коэффициентов, которые доступны в большом масштабе, содержат 100 ppm/C и 25,50 ppm/C.

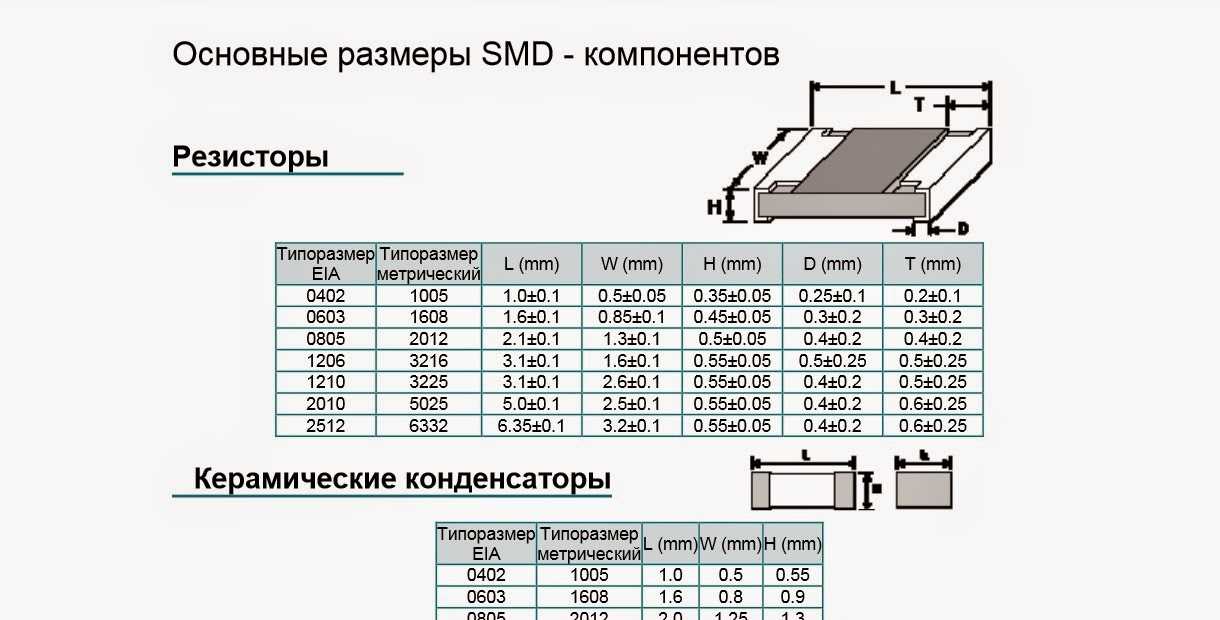

Комплекты резисторов для поверхностного монтажа

Типовые комплекты резисторов для поверхностного монтажа показаны ниже.

• Для упаковки 2512 размер в мм составляет 6,30 x 3,10, а размер в дюймах — 0,25 x 0,12
• Для упаковки 2010 года размер в мм составляет 5,00 x 2,60, а размер в дюймах составляет 0,20 x 0,10
• Для упаковки типа 1812 размер в мм составляет 4,6 x 3,0, а размер в дюймах составляет 0,18 x 0,12
• Для упаковки типа 1210 размер в мм составляет 3,20 x 2,60, а размер в дюймах — 0,12 x 0,10
• Для упаковки типа 1206 размер в миллиметрах составляет 3,0 x 1,5, а размер в дюймах составляет 0,12 x 0,06
• Для упаковки типа 0805 размер в миллиметрах составляет 2,0 x 1,3, а размер в дюймах составляет 0,08 x 0,05
• Для упаковки типа 0603 размер в миллиметрах составляет 1,5 x 0,08, а размер в дюймах составляет 0,06 x 0,03
• Для упаковки типа 0402 размер в миллиметрах равен 1 x 0,5, а размер в дюймах равен 0,04 x 0,02
• Для упаковки типа 0201 размер в миллиметрах составляет 0,6 x 0,3, а размер в дюймах составляет 0,02 x 0,01

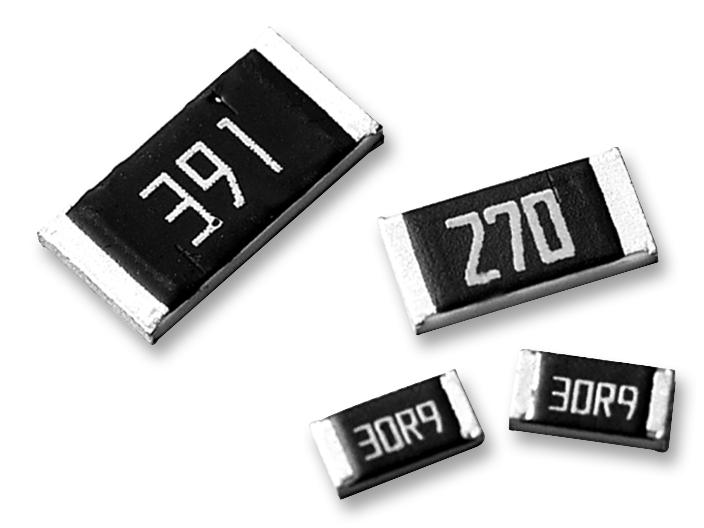

Маркировка резисторов для поверхностного монтажа

Многие резисторы для поверхностного монтажа не имеют маркировки на резисторе. Эти маркировки указывают номинал резистора. Как только эти значения стерты или потеряны, найти значения компонентов очень сложно. Таким образом, резисторы SMD включают значения в барабанах или других упаковках, где нет возможности смешивать с разными значениями.

Компоненты SMD имеют маркировку на них. В системе кодирования резисторов SMD используются две системы:

• Система кодирования для трехзначного резистора SMD
• Система кодирования для 4-значного резистора SMD

В трехзначном SMD-резисторе первые две буквы обозначают значащие значения, а третья обозначает множитель. Например, если у резистора 322, то значение сопротивления равно 32 х 102 Ом.
В четырехзначном SMD-резисторе первые три буквы обозначают значащие значения, а четвертая обозначает множитель. Например, если у резистора 3212, то значение сопротивления равно 321 х 102 Ом.

Преимущества и недостатки

К преимуществам резистора SMD относятся следующие:

• Размер
• Высокая плотность компонента
• Меньше стоимости
• Простое и быстрое подключение
• Небольшие ошибки можно легко исправить
• На обеих сторонах платы можно размещать компоненты.
