Соединение алюминиевых проводов между собой: Как соединить алюминиевые провода: выбор надежного варианта

Как соединить алюминиевые провода: выбор надежного варианта

Соединение алюминиевых проводов

Как соединить два алюминиевых провода между собой? Казалось бы, достаточно банальный вопрос, но и здесь первый приходящий на ум ответ не всегда верен. Ведь скрутка проводов запрещена по нормам ПУЭ, а соединять любые провода можно только методом опрессовки, пайки, сварки и при помощи винтовых сжимов. А том, как это правильно делать, мы и поговорим в нашей статье.

Содержание

• Свойства алюминиевых проводов
• Способы соединения алюминиевых проводов
  • Соединение алюминиевых проводов методом сжима
  • Соединение алюминиевых проводов методом прессовки
  • Соединение алюминиевых проводов метод сварки
  • Соединение алюминиевых проводников методом пайки
• Вывод

Свойства алюминиевых проводов

Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.

Сравнение медного и алюминиевого провода

• Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
• Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
• Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.

Сферы применения медных и алюминиевых проводов

• Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.

Сопротивление некоторых веществ

• Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
• Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.

Обратите внимание! Согласно нормам ПУЭ с 2001 года использовать алюминиевый провод для монтажа электропроводки в жилых помещениях запрещено. Такой запрет значительно снизил использование алюминиевой электропроводки в быту.

Способы соединения алюминиевых проводов

Как мы уже говорили выше, алюминиевые провода можно соединить четырьмя основными способами – это винтовые или болтовые сжимы, прессовка, сварка и пайка. Давайте разберем особенности каждого из этих видов соединений.

Соединение алюминиевых проводов методом сжима

Начнем с наиболее распространенного способа соединения – сжима. Он может быть нескольких видов – болтовой, винтовой или при помощи прижимной пружины, который используется в клеммах Wago.

Винтовая клемма может повредить алюминиевый провод	Соединение алюминиевых проводов между собой с помощью данного типа соединения несет за собой один недостаток. Если использовать обычные винтовые клеммы, то при помощи винта можно полностью или частично передавить мягкую алюминиевую жилу. Это либо снизит, либо полностью разрушит контакт.
Латунные наконечники для алюминиевых проводов	Для исключения данного варианта соединение следует выполнять через специальные контактные насадки, выполненные из латуни. Латунь обладает меньшей эластичностью и ее сложнее передавить. Поэтому такие насадки обеспечивают надежный контакт и исключают вероятность повреждения провода.
Алюминиевые наконечники для болтового соединения проводов и кабелей	Для болтовых соединений алюминиевого провода так же следует использовать специальные наконечники. Они крепятся на провод или кабель методом опрессовки и затем уже эти наконечники соединяются болтовым способом.
Клеммы Wago для соединения алюминиевых проводов	Что касается клемм Wago, то здесь все намного проще. Такой тип соединения не может повредить провод, поэтому такие клеммники можно использовать без дополнительных насадок. Это в определенной степени компенсирует их более высокую цену.

Соединение алюминиевых проводов методом прессовки

В последнее время приобретают все большую популярность соединения алюминиевых проводов гильзой. Отчасти это связано с большим распространением кримперов или, как их еще называют, обжимных клещей. Данный инструмент позволяет обжимать провода разных сечений обеспечивая достаточно надежный контакт.

Кримперы для опрессовки проводов

Гильзы для соединения алюминиевых проводов

• Соединение проводов опрессовкой выполняется при помощи специальных гильз. Эти гильзы выпускаются разных диаметров и материалов. Для соединения алюминиевых проводов следует использовать либо алюминиевые, либо латунные гильзы. Медь использовать нельзя ни в коем случае, так как соединение этих двух материалов может привести к образованию гальванических развязок и в конечном итоге полному разрушению алюминиевого проводника.

Обратите внимание! Гильза для соединения проводов по своему сечению должна соответствовать сечению провода. Если вы будете использовать гильзу меньшего сечения, то для заведения провода в гильзу вам придётся уменьшить его сечения, что негативно отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.

Гильзы для соединения проводов разных сечений

• Для соединения проводов разных сечений существуют гильзы с разными диаметрами входных отверстий. Их же можно использовать для соединения более чем двух проводов в одной гильзе.
• Гильзы для соединения алюминиевых проводов имеют строго необходимую длину. Поверьте, производитель не делал в гильзе запаса, поэтому разрезание гильзы пополам в целях экономии — это очень плохой вариант. Ведь при соединении двух проводов обжим следует выполнить дважды противоположными жимами. Разрезав гильзу пополам, у вас это не получится, и контакт будет некачественным.

Прессованные провода

• Еще один часто возникающий вопрос относится к соединениям многожильного алюминиевого провода и одножильного. Выполнять такое соединение при помощи опрессовки можно, и оно будет достаточно качественное. Главное подобрать гильзу с соответствующими входными диаметрами. Ведь в большинстве случаев это провода разного сечения.

Соединение алюминиевых проводов метод сварки

Самое наилучшее качество соединения обеспечивает сварка. Благодаря тому, что в данном случае провод образует единое целое практически исключены проблемы с переходными сопротивлениями, возможности снижения нажимного усилия и многое другое. Но здесь есть и масса проблем.

Сварка алюминиевых проводов

• Дело в том, что как мы уже говорили выше на поверхности алюминия, образуется оксидная пленка. Она имеет совершенно другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка алюминиевых проводов затруднена.
• Так как температура плавления оксида и алюминия различаются, то попытки простого сваривания проводов угольным электродом будут не очень удачными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.

На фото процесс сварки алюминиевых проводов

• Дабы исключить данную проблему, можно снимать оксиды с поверхности механическим способом, но это трудоемко и далеко не всегда эффективно, так как образование новой пленки происходит практически мгновенно.
• Исходя из этого, в большинстве случаев для сварки применяются различные флюсы, которые способны разрушить оксидную пленку. Данный материал должен разрушать оксидную пленку и практически не реагировать на чистый металл, кроме того он не должен давать вредных соединений во время сварки.
  Подобрать такой материал достаточно сложно и зачастую приходится идти на компромисс.

Технология сварки проводов

• Но даже с использованием флюсов, своими руками выполнить сварное соединение проводов без должной подготовки достаточно сложно. Это связано с тем, что здесь крайне важно подобрать должное напряжение сварки (обычно не более 20В) и время воздействия на проводник (обычно 1-2сек.).

Обратите внимание! Кроме электросварки алюминиевых проводов достаточно распространена и газовая сварка. Она имеет свои особенности, касающиеся как применяемых материалов, так и температуры сварки.

Соединение алюминиевых проводников методом пайки

Последним вариантом, которым можно выполнить соединение розеток алюминиевыми проводами является пайка. Этот способ достаточно трудоемок, и его сложно назвать быстрым.

Поэтому для силовых установок оно применяется крайне редко, а в низковольтных сетях алюминиевые провода из-за своей жесткости применяются достаточно редко.

Тем не мене давайте рассмотрим и этот вариант.

Пайка алюминиевых проводов

• Основной проблемой здесь, как и в случае со сваркой, является оксидная пленка. Кроме того, имеется такая проблема как отсутствие визуального контроля за температурой провода. Ведь при длительном воздействии больших температур алюминий может изменить свои физико-химические свойства.
• Исходя из этого, процесс пайки алюминия становится достаточно сложным. В первую очередь нам необходимо избавится от оксида на его поверхности. Сделать это можно при помощи любых абразивных материалов, но усердствовать не стоит, так как новая пленка образуется практически мгновенно. Наша задача только уменьшить ее толщину.

Флюс для пайки алюминия

• После этого выполняется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше использовать ЦОП – 40 или его аналоги.
• Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 или другие подобные составы. Они достаточно хорошо разрушают оксидную пленку.

Припой для пайки алюминия

• При прикосновении припоем к проводам им следует поскрести по ним, чтобы упростить флюсу задачу по разрушению оксидной пленки. Если производится пайка без использования флюса, то интенсивность трения припоем по проводам должна быть более интенсивной.

Вывод

Соединение алюминиевого провода гильзой и при помощи клемм являются наиболее простыми вариантами. В то же время применение опрессовки не требует дополнительных материалов, но требует наличия кримпера.

Использование пассатижей и других подсобных инструментов может сказаться на качестве соединения, поэтому их использование недопустимо. Тем не менее, в сравнении цена и качество, метод опрессовки является одним из лучших для соединения алюминиевых проводов.

Как правильно соединить алюминиевые провода

Благодаря лёгкости и надёжности кабели с алюминиевыми жилами нашли широкое применение в прокладке разных линий электропередачи. Перед тем как соединить в электрической проводке алюминиевые провода, необходимо определиться с решаемыми электротехническими задачами и уточнить технические параметры изделия.

Где используются алюминиевые провода

Запрет на применение алюминиевых проводки в жилых помещениях был введён более пятнадцати лет назад из соображений пожарной безопасности, но с появлением новых алюминиевых сплавов, не уступающих по характеристикам медным кабелям, ситуация координально изменилась.

Область использования провода зависит не только от вида токопроводящей жилы, но и материала изоляции, а также конструктивных особенностей изделия. На сегодняшний день алюминиевые кабели обеспечивают передачу и распределение электроэнергии в разных стационарных установках. В жилых зданиях прокладываются кабели с алюминиевой жилой сечением 16 мм² или более.

Неоспоримые достоинства алюминиевых кабелей представлены ценовой доступностью, незначительным весом и образованием стойкой оксидной плёнки, а к недостаткам можно отнести хрупкость, низкую электропроводность, склонностью к окислению и относительно небольшой срок службы.

Как соединить

Вариантов правильного и абсолютно безопасного соединения алюминиевых проводниковых жил несколько. Они отличаются трудоёмкостью и уровнем сложности, поэтому в каждом конкретном случае следует индивидуально подбирать способ подсоединения.

Пайка

Один из наиболее надёжных способов соединения, базирующийся на механическом удалении образующихся естественных окислов и одновременном нанесении на зачищенные зоны паяльной кислоты.

Для пайки нужно приобрести специальный припой

Технология пайки:

1. Аккуратная зачистка жилы от изолирующего слоя на 40–50 мм.
2. Обработка оголённых концов мелкозернистой наждачной бумагой и скручивание друг с другом.
3. Повторная обработка полученной скрутки наждачкой.
4. Нанесение на скрутку паяльной кислоты, препятствующей формированию плёнки окислов.
5. Заполнение канавок скрутки хорошо расплавленным припоем.
6. Обработка зон соединения щёлочью и промывание в воде для удаления остатков кислоты.

Просушенная спайка обрабатывается водостойким лаком, после чего изолируется кембриками, колпачками или обычной изолентой.

Соединение сжимом (клеммой)

Самый распространённый способ соединения. Сжим предполагает использование болтового, винтового или прижимного пружинного способа соединения. Оптимальным является применение специальных клемм Wago.

Для соединения проводовол часто используют специальные клеммы

Технология соединения клеммой Wago:

1. Удалить с концов проводов изоляционный слой на длину 10 мм.
2. Вставить оголённые концы в круглые отверстия контактов самозажимного типа.
3. Нажать на подвижную зону или поднять рычажок клеммы.
4. Продвинув провод, отпустить подвижную часть или зафиксировать рычажок в нижнем положении.

Самозажимные клеммы на 2–8 разъёмов позволяют выполнить различные по уровню сложности соединения и ответвления электрической проводки. Выбирать клемму или колодку нужно в соответствии с маркировкой, которая отражает сечение и количество алюминиевых жил.

Выбирать клеммы нужно учитывая сечение и количество алюминиевых жил

Традиционная винтовая клемма способна повредить алюминиевые провода, поэтому при её использовании обязательно применяются контактные латунные насадки.

Прессовка

Способ заключается в использовании специальных обжимных клещей — кримперов и латунной или алюминиевой гильзы, размеры которой напрямую зависят от сечения жилы. Полученное в результате прессовки соединение отличается прочностью и надёжностью.

Размер гильзы зависит от сечения провода

Технология прессовки:

• Определиться с размером наконечника или гильзы в зависимости от сечения жилы.
• Оголить концы соединяемых проводов стриппером.
• Надеть наконечник или гильзу на очищенную от изоляционного слоя токопроводящую часть кабеля.
• Поместить гильзу с проводом в специальный паз обжимных клещей и сжать рукояти инструмента.

  —

В зависимости от конструкционных особенностей, инструмент может быть представлен ручным гидравлическим прессом и клещами с электрическим приводом. Многофункциональные обжимные клещи механического типа позволяют выполнять зачистку кабельной изоляции, обрезку жилы и обжим.

Использование сварки

Самостоятельная сварка алюминиевых жил — это достаточно сложный в практическом исполнении способ соединения, нежели стандартная пайка. Вариант предполагает применение специального порошкообразного флюса, разведённого в воде до пастообразного состояния и сварочного аппарата низкого напряжения.

Сварка проводов потребует от вас некоторых навыков

Технология сварки:

• Освободить концы алюминиевых кабелей от изолирующего слоя на длине 40–50 мм.
• Выполнить скрутку оголённых жил друг с другом.
• Нанести на место скрутки достаточное количество пастообразного флюса при помощи кисточки.
• Поднести к концам обработанной флюсом скрутки электрод и произвести сваривание жил из алюминия в течение пары секунд.
• Отвести электрод от скрутки и визуально убедиться в качестве выполненного соединения.

Наносимый на скрутку флюс предотвращает поступление кислорода и прилипание электрода к поверхности расплавленного металла. Результатом правильно проводимых манипуляций является образование аккуратной алюминиевой «капли» на конце скрутки, что не препятствует свободному перетеканию тока между соединяемыми проводами.

Меры безопасности

К любым контактным соединениям, включая алюминиевые жилы, предъявляется целый ряд определённых технических требований, обеспечивающих безопасность эксплуатации. Такие соединения обязательно должны быть максимально устойчивыми к механическим воздействиям, долговечными и надёжными.

Нельзя использовать вариант скручивания контактных поверхностей — это будет способствовать сильному нагреву в местах соединения

В условиях малой площади соприкосновений, зона контакта может страдать от значительного сопротивления, поэтому использовать для соединения способ простого наложения или вариант лёгкого скручивания контактных поверхностей проводников алюминия и других материалов запрещено стандартными мерами безопасности. Образуемая в этом случае гальваническая пара с окислами быстро провоцирует нагрев места соединения.

В соответствии с правилами устройства электроустановок, все соединения, ответвления и оконцевания проводных или кабельных жил должны осуществляться сваркой, пайкой, прессовкой или сжимом согласно действующей на сегодняшний день инструкции. Соединение алюминиевых проводов с соблюдением технологии и применением соответствующих материалов обеспечивает стабильно низкий переходной контакт сопротивления.

• Автор: Владимирович75
• Распечатать

Оцените статью:

(5 голосов, среднее: 2.2 из 5)

Поделитесь с друзьями!

Почему нельзя скручивать медную проволоку и алюминиевую проволоку?

Перейти к основному содержанию

Кэти Чинг

Кэти Чинг

→ Электрические провода и кабели, специалист по развитию зарубежного бизнеса, производитель проводов и кабелей в Китае

Опубликовано 21 июля 2020 г.

+ Подписаться

1. Медь и алюминий имеют разные потенциалы. Контактная часть меди и алюминия ускорит окисление алюминиевой проволоки за счет реакции гальванической реакции. А соединения меди и алюминия со временем будут иметь плохой контакт. В противном случае для соединения медного провода и алюминиевого провода необходимо использовать переходной зажим медь-алюминий или переходную трубку.

2. Медь и алюминий имеют разные химические свойства. По сравнению с медью алюминий химически более активен. Соединение между двумя кабелями ускорит окисление алюминия и повлияет на использование.

3. При непосредственном соединении медных и алюминиевых проводников контактные поверхности двух металлов могут легко образовывать электролит под действием влаги, углекислого газа и других примесей в воздухе, образуя таким образом гальванический элемент с алюминием в качестве отрицательного электрод и медь в качестве положительного электрода. Алюминий вызывает гальваническую коррозию, в результате чего контактное сопротивление меди и алюминия увеличивается.

4. Из-за большой разницы между модулем упругости и коэффициентом теплового расширения меди и алюминия, после многократных циклов охлаждения и нагрева (включение и выключение питания) в процессе эксплуатации в месте контакта образуется большой зазор, который влияет на контакт и увеличивает контактное сопротивление.

Увеличение контактного сопротивления вызовет повышение температуры во время работы. Коррозия и окисление будут усиливаться при высоких температурах, что приведет к порочному кругу и, в конечном итоге, к чрезмерной температуре в месте контакта и даже к несчастным случаям, таким как курение и возгорание.

• Как рассчитать нагрузку кабеля

  20 января 2021 г.

• Почему жилы кабеля скручены в несколько прядей

  18 ноября 2020 г.



• Различия между алюминиевым кабелем и медным кабелем

  27 окт. 2020 г.

• Преимущества огнестойкого кабеля

  27 авг. 2020 г.

• Процессы производства электрических кабелей

  24 июня 2020 г.

• Причины нагрева кабеля при эксплуатации

  23 апр.

  2020 г.

• Три самые быстрорастущие отрасли энергетики в 2019 году

  30 декабря 2019 г.

• Объем мирового рынка ветроэнергетики к 2030 году достигнет 124,5 млрд долларов

  10 декабря 2019 г.

• Как обслуживать кабельную линию

  27 нояб. 2019 г.

• Характеристики силового кабеля с изоляцией из сшитого полиэтилена

  22 окт.

  2019 г.

Другие также смотрели

Исследуйте темы

Как соединить медный и алюминиевый провод

В жилых домах, построенных в советское время, электропроводка выполнялась алюминиевыми проводами. Профессиональные электрики предпочитают делать современные бытовые сети из медных проводов. Поэтому, хотим мы этого или нет, но часто приходится сталкиваться с проблемой, как соединить медные и алюминиевые провода. Не слушайте тех, кто будет говорить вам, что этого делать категорически нельзя. Конечно, не все способы подходят для этого случая, однако соединение электрических алюминиевых и медных проводов – вполне решаемая задача. Главное сделать все правильно.

Эти два металла имеют разные химические свойства, что сказывается на качестве их соединения. Но нашлись умники, которые придумали, как соединить два проводника, исключив при этом непосредственный контакт между ними.

Мы рассмотрим все существующие варианты, как можно соединить медный и алюминиевый провод, но сначала разберемся, почему это нельзя сделать обычной скруткой и в чем причина такой несовместимости?

Содержание

• Причины несовместимости
• Болтовое соединение
• Зажим «Гайка»
• Клеммная колодка
• Самозажимные клеммы
• Винтовое соединение

Причины несовместимости

Основные причины нежелательного соединения этих двух металлов скрыты в алюминиевом проводе.

результат скручивания меди и алюминия — перегрев стыка, расплавление изоляции, возможность возгорания

Причин три, но все они приводят к одному результату — со временем ослабевает контактное соединение проводов, начинает перегреваться, плавится изоляция и происходит короткое замыкание.

1. Алюминиевая проволока имеет свойство окисляться при воздействии влаги воздуха. Это происходит гораздо быстрее при контакте с медью. Оксидный слой имеет более высокое удельное сопротивление, чем сам металлический алюминий, что приводит к чрезмерному нагреву проводника.
2. По сравнению с медным проводником алюминий мягче и имеет меньшую электропроводность, за счет чего сильнее нагревается. В процессе эксплуатации проводники многократно нагреваются и охлаждаются, в результате чего происходит несколько циклов расширения и сжатия. Но алюминий и медь имеют большую разницу в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт всегда является причиной сильного нагрева.
3. Третья причина заключается в том, что медь и алюминий гальванически несовместимы. Если их скрутить, то при прохождении электрического тока через такой узел даже при минимальной влажности будет происходить химическая реакция электролиза. Оно, в свою очередь, вызывает коррозию, в результате чего опять же происходит нарушение контактного соединения, а как следствие, нагрев, оплавление изоляции, короткое замыкание и возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается самым доступным, простым, быстрым и надежным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, применить этот способ для соединения проводов в квартирной распределительной коробке у вас вряд ли получится, ведь сейчас они выпускаются миниатюрных размеров, и получившийся электроузел будет очень громоздким. Но если у вас в доме остались коробки советских времен или когда вам нужно сделать подключение в распределительном щитке, то этот болтовой способ подходит лучше всего. В целом он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые проводники — разного сечения, из разных материалов, многожильные с одинарными жилами.

Важно знать, что болтовым методом можно соединить более двух проводников (их количество зависит от длины болта).

Вам нужно будет сделать следующее:

1. Зачистите каждый подключаемый провод или кабель от изоляционного слоя на 2–2,5 см.
2. Из зачищенных концов сформируйте кольца по диаметру болта, чтобы их можно было легко надеть на него.
3. Теперь возьмите болт, наденьте на него шайбу, затем кольцо медного проводника, снова шайбу, кольцо алюминиевого проводника, шайбу и все надежно затяните гайкой.
4. Изолируйте соединение изоляционной лентой.

Самое главное, не забудьте поставить промежуточную шайбу между алюминиевым и медным проводом. Если вы будете соединять несколько разных жил, то промежуточную шайбу между жилами из одного металла ставить не нужно.

Еще одним преимуществом этого соединения является его разъемность. В любой момент его можно размотать и при необходимости подключить дополнительные провода.

Как правильно прикрутить провода подробно показано в этом видео:

Зажим «Гайка»

Еще одним хорошим способом соединения медных и алюминиевых проводов является использование гаечных зажимов. Правильнее называть это устройство компрессией ответвления. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Представляет собой диэлектрический поликарбонатный корпус с металлическим сердечником (или сердечником) внутри. Сердечник представляет собой две плашки, каждая из которых имеет паз под определенное сечение проводника, и промежуточную пластину, скрепленные между собой болтами.

Такие зажимы продаются в любом магазине электротоваров, они бывают разных видов, которые зависят от сечения соединяемых проводов. Недостатком такого устройства является его негерметичность, то есть есть вероятность попадания влаги, пыли и даже мелкого мусора. Для надежности и качества соединения гайку лучше обмотать сверху изолентой.

Процесс соединения проводов с помощью такого зажима выглядит следующим образом:

1. Разберите компрессионный корпус, поддев и сняв стопорные кольца с помощью тонкой отвертки.
2. На присоединяемых проводах снять изоляционный слой на длину плашек.
3. Отвинтите крепежные болты и вставьте оголенные жилы в плоские канавки.
4. Затяните болты, установите пластину в компрессионный корпус.
5. Закройте корпус и наденьте стопорные кольца.

В этом видео показан практический пример использования зажима для гаек:

Клеммная колодка

Дешевое и простое решение вопроса, как соединить алюминиевые провода с медными, – использование клеммников. Купить их сейчас вообще не проблема, к тому же можно купить не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от размера проводников, которые они соединяют.

Что такое блок? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Каждая ячейка имеет внутри трубчатую латунную втулку. С противоположных сторон концы соединяемых проводов необходимо ввести в эту втулку и затянуть двумя винтами.

Использование клеммников очень удобно тем, что от него всегда можно отрезать ровно столько ячеек, сколько пар проводов для соединения, например, в одной распределительной коробке.

Очень просто использовать клеммные колодки:

1. Отвинтите один зажимной винт, тем самым освободив одну сторону втулки для ввода проводника.
2. Зачистите изоляцию на жилах алюминиевого провода на длину 5 мм. Вставьте в клемму, затяните винт, тем самым прижав жилу к гильзе. Затяните винт крепко, но не слишком усердствуйте, чтобы не сломать сердечник.
3. Те же операции проделайте с медным проводом, вставив его в гильзу с противоположной стороны.

Почему ты должен делать все по очереди? Ведь можно сразу два винта открутить, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной втулки.

Как видите, преимуществами клеммников являются простота и скорость использования. Этот способ подключения относится к разъемным, при необходимости можно вытащить один проводник и заменить его другим.

Клеммные колодки

плохо подходят для соединения многожильных проводников. Для этого необходимо сначала использовать наконечники, которые будут обжимать пучок жил.

Есть еще одна особенность в использовании клеммников. Под давлением шнека при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где закреплен алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммнике расшатается, контакт ослабнет, начнет нагреваться и искрить, что может привести к возгоранию.

Как соединить провода с помощью клеммника показано в этом видео:

Самозажимные клеммы

Соединение алюминиевых и медных проводников в самозажимные клеммы еще быстрее и проще.

Зачищенные жилы должны быть вставлены в клеммные отверстия до упора. Там они будут автоматически зафиксированы с помощью прижимных пластин (она будет плотно прижимать проводник к луженой планке). Благодаря прозрачному корпусу клеммника можно проверить, полностью ли вошла жила в клемму. Минус таких устройств в том, что они одноразовые.

Если вам нужен многоразовый зажим, используйте зажимы рычажного типа. Рычаг поднимается и освобождает вход в отверстие, в которое необходимо вставить зачищенный сердечник. После этого рычаг опускают обратно, тем самым фиксируя проводник в клемме. Это соединение разъемное, при необходимости рычаг поднимается, и провод вынимается из клеммы.

Клеммы самозажимные «WAGO» наилучшим образом зарекомендовали себя на рынке электротоваров. Производитель выпускает специальную серию клемм с контактной пастой Alu-plus. Это вещество предохраняет место контакта алюминия и меди от проявления электролитно-коррозионных процессов. Отличить эти клеммы можно по специальной маркировке на упаковке «Al Cu».

Использование этих терминалов также чрезвычайно просто. На самой клемме указано, на какое время необходимо зачистить изоляционный слой проводника.

Преимущества и недостатки использования клеммников WAGO описаны в этом видео:

Винтовое соединение

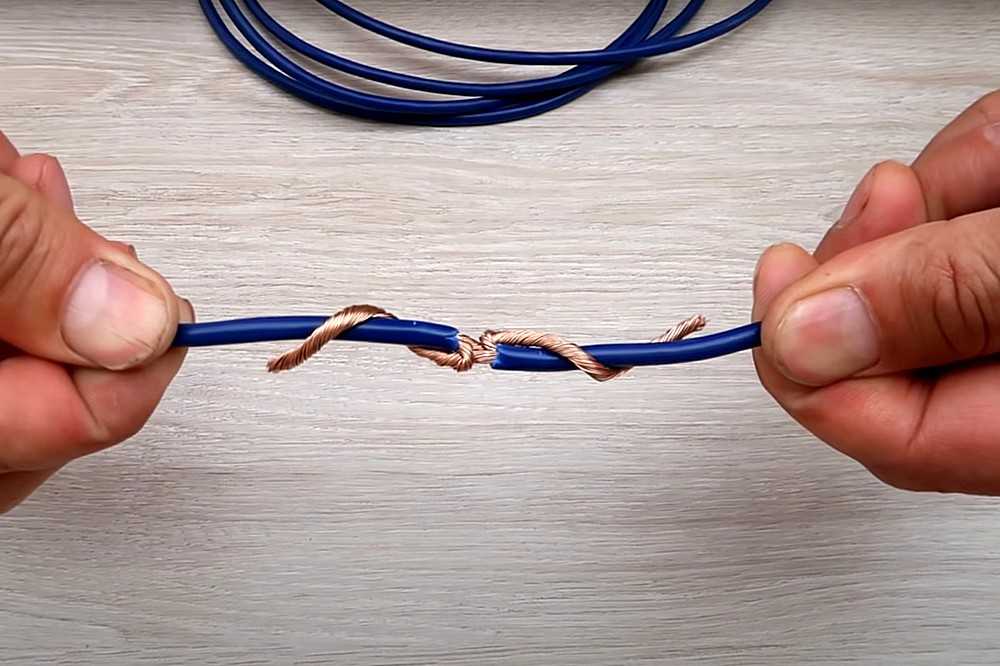

Не рекомендуется скручивать медные и алюминиевые провода. Если без этого не обойтись, то сначала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Это исключит возможность прямого взаимодействия алюминия и меди.
