Соединить медь с алюминием: Соединяем медный и алюминиевый провода: как правильно?

Соединить алюминиевый и медный провод: легкое решение

Соединение медных и алюминиевых проводников

О соединение медного и алюминиевого провода ходит немало слухов. Некоторые говорят, что в этом нет ничего страшного, и приводят примеры, когда такие соединения служат десятилетиями, а другие говорят, что из практики знают, как быстро они разрушаются. Кому верить, и как правильно соединять такие провода мы и поговорим в нашей статье.

Содержание

• Почему нельзя соединять медный и алюминиевый провод
  • Почему нельзя соединять медный и алюминиевый провод
  • Как соединять медный и алюминиевый проводник
• Как соединять правильно медные и алюминиевые провода
• Вывод

Почему нельзя соединять медный и алюминиевый провод

Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.

Почему нельзя соединять медный и алюминиевый провод

Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.

Окисление алюминия

Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.

Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.

В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.

Что такое электролиз

В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.

Как соединять медный и алюминиевый проводник

Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.

• Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.

Соединение медного проводника и алюминиевого через стальную шайбу

На фото это же соединение после нагрева шайбы

• Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
• Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.

Латунные шайбы

Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.

• Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на видео.

Смазка для контактного соединения

• Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.

Как соединять правильно медные и алюминиевые провода

Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.

Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.

Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.

Клеммники для соединения проводов	Соединить медный и алюминиевый провод можно при помощи разнообразных клемм. Это могут быть пружинные, винтовые или любые другие виды, только следует учитывать, что алюминий и медь не должны соприкасаться.
Латунные наконечники для проводов	Если вы пытаетесь соединить одножильный алюминиевый и многожильный медный провод винтовой клеммой, то желательно пользоваться специальными латунными наконечниками. Причем пользоваться ими следует для обоих металлов.
Обжимные наконечники для винтового соединения	Это связано с тем, что при винтовом зажиме алюминия, он может потерять частично или даже полностью свое сечение. Алюминий материал достаточно мягкий и качественно закрученный винт может его полностью передавить.
Наконечник на медный многожильный провод	С многожильными медными проводами похожая ситуация. Но только в этом случае, при закручивании винта он может поломать часть проволок в проводнике. Опять-таки — уменьшение сечения. Поэтому такие наконечники могут стать отличной панацеей от таких случайностей. Тем более цена таких изделий составляет сущие копейки.
Гильзы для обжимки проводов	Одним из возможных вариантов, как соединить медный провод с алюминиевым, может стать использование специальных обжимных гильз. Сейчас на рынке достаточно широко представлены гильзы, выполненные из латуни. Для более наглядной демонстрации один их край имеет белый цвет, а другой цвет меди. Они специально предназначены для обжимки медного и алюминиевого провода.
Соединение проводов методом пайки	Алюминиевый и медный провод соединить можно и при помощи пайки. Только в этом случае вам потребуется специальный припой для алюминия и качественное лужение медного проводника. Кстати уже одного лужения медного проводника будет достаточно чтобы предотвратить электролиз.
Сварка проводов	Сварка для таких соединений обычно не применяется в связи с разной температурой плавления металлов. Да и от процесса электролиза это не защищает. Поэтому о сварке проводов лучше забыть.
Наконечники под винтовое соединение для проводов большого сечения	Перед тем как соединить алюминиевые и медные провода большого сечения, на них лучше одеть специальные наконечники. Они одеваются при помощи прессовки и обычно имеют латунную контактную часть. Это позволяет их в дальнейшем соединять обычным винтовым соединением без особых проблем.

Вывод

На вопрос, как лучше соединить медный и алюминиевый провод, однозначного ответа нет. Ведь здесь все зависит от местных условий и принадлежностей, имеющихся под рукой. Но в любом случае таких вариантов достаточно много. Не допускается только прямая их скрутка, что в любом случае запрещено нормами ПУЭ.

можно ли соединить провода между собой и как правильно это сделать

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

• Электрохимическое разрушение металлов
• Способы соединения проводов из разных металлов
  • Соединение кабеля методом скручивания
  • Резьбовое соединение проводов
  • Соединение разных кабелей клеммником
  • Монолитный способ соединения
  • Соединение проводов пайкой
• Специфика соединений при наружном монтаже

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

• Медь — свинцово-оловянный припой 25 мВ.
• Алюминий — свинцово-оловянный припой 40 мВ.
• Медь — сталь 40 мВ.
• Алюминий — сталь 20 мВ.
• Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

Соединение кабеля методом скручивания

Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется.

Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

• В соединении имеется зазор.
• Повышенное сопротивление в точке связки.
• Нагрев.
• Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

• Жилы должны плотно навиваться друг на друга.
• Скрутку необходимо покрыть водостойкой мастикой для обеспечения дополнительной изоляции.
• Для снижения напряжённости кончики кабелей нужно облудить свинцовым припоем.
• Число оборотов в подобной связке не менее трёх для жил большого сечения, больше пяти, если сечение меньше одного квадрата.

Резьбовое соединение проводов

Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой. Оно гарантирует плотный контакт на весь период использования скрутки. Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:

• Разного сечения.
• Многопроволочные о монолитные.
• С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

1. Срезать изоляционное покрытие на необходимую для крепежа длину.
2. Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
3. Туго затянуть гайку.
4. Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

• Провода соединяются в произвольном порядке.
• Нет необходимости изготавливать соединительные кольца и надевать наконечники.
• Конструктивные особенности клеммников не допускают замыкания проводов.
• Изолирование места контакта не требуется.
• Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается, формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.

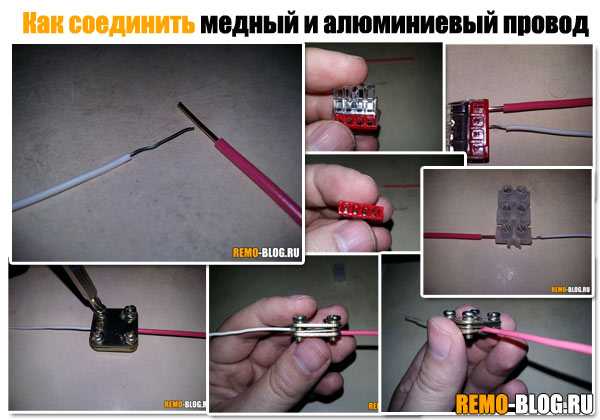

Как соединить медный и алюминиевый провод

В жилых домах, построенных в советское время, электропроводка выполнялась алюминиевыми проводами. Профессиональные электрики предпочитают делать современные бытовые сети из медных проводов. Поэтому, хотим мы этого или нет, но часто приходится сталкиваться с проблемой, как соединить медные и алюминиевые провода. Не слушайте тех, кто будет говорить вам, что этого делать категорически нельзя. Конечно, не все способы подходят для этого случая, однако соединение электрических алюминиевых и медных проводов – вполне решаемая задача. Главное сделать все правильно.

Эти два металла имеют разные химические свойства, что сказывается на качестве их соединения. Но нашлись умники, которые придумали, как соединить два проводника, исключив при этом непосредственный контакт между ними.

Мы рассмотрим все существующие варианты, как можно соединить медный и алюминиевый провод, но сначала давайте разберемся, почему это нельзя сделать обычной скруткой и в чем причина такой несовместимости?

Содержание

• Причины несовместимости
• Болтовое соединение
• Зажим «Гайка»
• Клеммная колодка
• Самозажимные клеммы
• Винтовое соединение

Причины несовместимости

Основные причины нежелательного соединения этих двух металлов кроются в алюминиевом проводе.

результат скрутки меди и алюминия — перегрев стыка, плавление изоляции, возможность возгорания

Причин три, но все они приводят к одному результату — со временем ослабевает контактное соединение проводов, начинает перегреваться, плавится изоляция и происходит короткое замыкание.

1. Алюминиевая проволока имеет свойство окисляться при воздействии влаги воздуха. Это происходит гораздо быстрее при контакте с медью. Оксидный слой имеет более высокое удельное сопротивление, чем сам металлический алюминий, что приводит к чрезмерному нагреву проводника.
2. По сравнению с медным проводником алюминий мягче и имеет меньшую электропроводность, за счет чего сильнее нагревается. В процессе эксплуатации проводники многократно нагреваются и охлаждаются, в результате чего происходит несколько циклов расширения и сжатия. Но алюминий и медь имеют большую разницу в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт всегда является причиной сильного нагрева.
3. Третья причина заключается в том, что медь и алюминий гальванически несовместимы. Если их скрутить, то при прохождении электрического тока через такой узел даже при минимальной влажности будет происходить химическая реакция электролиза. Оно, в свою очередь, вызывает коррозию, в результате чего опять же происходит нарушение контактного соединения, а как следствие, нагрев, оплавление изоляции, короткое замыкание и возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается самым доступным, простым, быстрым и надежным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, применить этот способ для соединения проводов в квартирной распределительной коробке у вас вряд ли получится, ведь сейчас они производятся в миниатюрных размерах, и получившийся электроузел будет очень громоздким. Но если у вас в доме остались коробки советских времен или когда вам нужно сделать подключение в распределительном щитке, то этот болтовой способ подходит лучше всего. В целом он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые проводники — разного сечения, из разных материалов, многожильные с одинарными жилами.

Важно знать, что болтовым методом можно соединить более двух проводников (их количество зависит от длины болта).

Вам нужно будет сделать следующее:

1. Зачистите каждый подключаемый провод или кабель от изоляционного слоя на 2–2,5 см.
2. Из зачищенных концов сформируйте кольца по диаметру болта, чтобы их можно было легко надеть на него.
3. Теперь возьмите болт, наденьте на него шайбу, затем кольцо медной жилы, снова шайбу, кольцо алюминиевой жилы, шайбу и все надежно затяните гайкой.
4. Изолируйте соединение изоляционной лентой.

Самое главное, не забудьте поставить промежуточную шайбу между алюминиевым и медным проводами. Если вы будете соединять несколько разных жил, то промежуточную шайбу между жилами из одного металла ставить не нужно.

Еще одним преимуществом этого соединения является его разъемность. В любой момент его можно размотать и при необходимости подключить дополнительные провода.

Как правильно прикрутить провода подробно показано в этом видео:

Зажим «Гайка»

Еще одним хорошим способом соединения медных и алюминиевых проводов является использование гаечных зажимов. Правильнее называть это устройство компрессией ответвления. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Представляет собой диэлектрический поликарбонатный корпус с металлическим сердечником (или сердечником) внутри. Сердечник представляет собой две плашки, каждая из которых имеет паз под определенное сечение проводника, и промежуточную пластину, скрепленные между собой болтами.

Такие зажимы продаются в любом магазине электротоваров, они бывают разных видов, которые зависят от сечения соединяемых проводов. Недостатком такого устройства является его негерметичность, то есть есть вероятность попадания влаги, пыли и даже мелкого мусора. Для надежности и качества соединения гайку лучше обмотать сверху изолентой.

Процесс соединения проводов с помощью такого зажима выглядит следующим образом:

1. Разберите компрессионный корпус, поддев и сняв стопорные кольца с помощью тонкой отвертки.
2. На присоединяемых проводах снять изоляционный слой на длину плашек.
3. Отвинтите крепежные болты и вставьте оголенные жилы в плоские канавки.
4. Затяните болты, установите пластину в компрессионный корпус.
5. Закройте корпус и наденьте стопорные кольца.

В этом видео показан практический пример использования зажима-гайки:

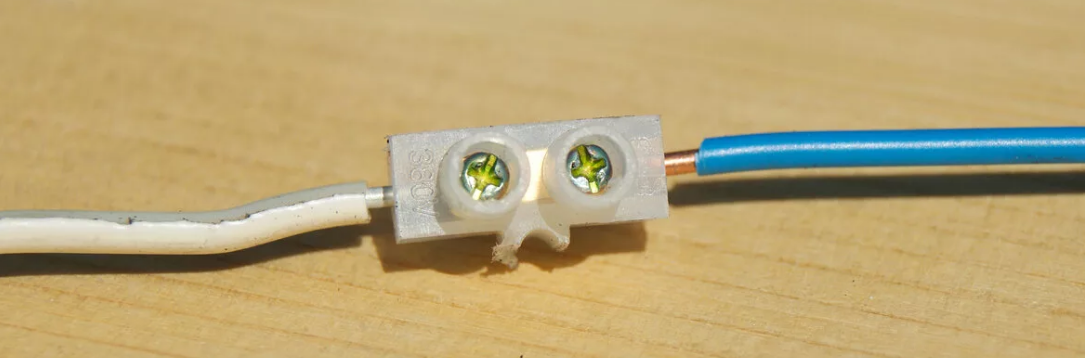

Клеммная колодка

Дешевое и простое решение вопроса, как соединить алюминиевые провода с медными, — использование клеммников. Купить их сейчас вообще не проблема, к тому же можно купить не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от размера проводников, которые они соединяют.

Что такое блок? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Каждая ячейка имеет внутри трубчатую латунную втулку. С противоположных сторон концы соединяемых проводов необходимо ввести в эту втулку и затянуть двумя винтами.

Использование клеммников очень удобно тем, что от него всегда можно отрезать ровно столько ячеек, сколько пар проводов для соединения, например, в одной распределительной коробке.

Использование клеммных колодок очень простое:

1. Отвинтите один зажимной винт, тем самым освободив одну сторону втулки для ввода проводника.
2. Зачистите изоляцию на жилах алюминиевого провода на длину 5 мм. Вставьте в клемму, затяните винт, тем самым прижав жилу к гильзе. Затяните винт крепко, но не слишком усердствуйте, чтобы не сломать сердечник.
3. Те же операции проделайте с медным проводом, вставив его в гильзу с противоположной стороны.

Почему ты должен делать все по очереди? Ведь можно сразу два винта открутить, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной втулки.

Как видите, преимуществами клеммников являются простота и скорость использования. Этот способ подключения относится к разъемным, при необходимости можно вытащить один проводник и заменить его другим.

Клеммные колодки

плохо подходят для соединения многожильных проводников. Для этого необходимо сначала использовать наконечники, которые будут обжимать пучок жил.

Есть еще одна особенность в использовании клеммников. Под давлением шнека при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где закреплен алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммнике расшатается, контакт ослабнет, начнет нагреваться и искрить, что может привести к возгоранию.

Как соединить провода с помощью клеммника показано в этом видео:

Самозажимные клеммы

Соединение алюминиевых и медных проводников в самозажимные клеммы еще быстрее и проще.

Зачищенные жилы должны быть вставлены в клеммные отверстия до упора. Там они будут автоматически зафиксированы с помощью прижимных пластин (она будет плотно прижимать проводник к луженой планке). Благодаря прозрачному корпусу клеммника можно проверить, полностью ли вошла жила в клемму. Минус таких устройств в том, что они одноразовые.

Если вам нужен многоразовый зажим, используйте зажимы рычажного типа. Рычаг поднимается и освобождает вход в отверстие, в которое необходимо вставить зачищенный сердечник. После этого рычаг опускают обратно, тем самым фиксируя проводник в клемме. Это соединение разъемное, при необходимости рычаг поднимается, и провод вынимается из клеммы.

Клеммы самозажимные «WAGO» наилучшим образом зарекомендовали себя на рынке электротоваров. Производитель выпускает специальную серию клемм с контактной пастой Alu-plus. Это вещество предохраняет место контакта алюминия и меди от проявления электролитно-коррозионных процессов. Отличить эти клеммы можно по специальной маркировке на упаковке «Al Cu».

Использование этих терминалов также чрезвычайно просто. На самой клемме указано, на какое время необходимо зачистить изоляционный слой проводника.

Преимущества и недостатки использования клеммников WAGO описаны в этом видео:

Винтовое соединение

Не рекомендуется скручивать медные и алюминиевые провода. Если без этого не обойтись, то сначала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Это исключит возможность прямого взаимодействия алюминия и меди.

Не забывайте, что алюминий очень мягкий и хрупкий, он может сломаться даже при небольших нагрузках, поэтому крутите его очень осторожно. Не забудьте правильно заизолировать соединение, лучше всего в этом случае использовать термоусадочную трубку.

Мы постарались подробно рассказать, можно ли соединить между собой алюминиевый и медный провода, а также как это сделать качественно и надежно. Выберите наиболее подходящий для вас способ в зависимости от того, где это соединение будет переключаться и работать.

Алюминиевые пигтейлы

— что нужно знать

Алюминиевые пигтейлы защищают от риска возгорания в домах, где дома с алюминиевыми проводами имеют признаки неисправности и перегрева в точках подключения.

Алюминиевая проводка широко использовалась в Канаде с середины 1960-х до 70-х годов. Ее предпочитали медной проводке, потому что она хорошо проводит электричество и в то время была дешевле. В некоторых домах до сих пор используется алюминиевая проводка или комбинация алюминия и меди.

Алюминиевые пигтейлы устраняют потенциальную проблему перегрева, возникающую из-за более слабых соединений и/или использования несовместимых устройств.

Что такое алюминиевая проводка с косичками?

Скрутка алюминиевых проводов предполагает сращивание короткого отрезка медного провода с алюминиевым проводом, а затем подключение медного провода к электрическому устройству, одобренному для медного соединения.

Должны использоваться соответствующие соединители, одобренные для соединений меди с алюминием, и антиоксидантные соединения.

Антиоксидантное соединение используется для предотвращения риска коррозии алюминия. Алюминий со временем склонен к окислению.

Поскольку он сжимается и расширяется больше, чем медь, это также может привести к ослаблению соединения.

Ослабленные или проржавевшие соединения увеличивают электрическое сопротивление, которое может выделять достаточно тепла, чтобы расплавить арматуру и изоляцию.

Несоответствие устройств и фитингов также может привести к перегреву.

Неплотное соединение также создает риск искрения, которое может воспламенить находящиеся рядом горючие материалы, включая изоляцию стен, саму изоляцию проводки и обои.



Безопасна ли алюминиевая проводка с косичками?

Алюминиевые косички сделают ваш дом более безопасным, если их установит профессиональный электрик. Тем не менее, попытка сделать своими руками алюминиевую проводку , скорее всего, усугубит ситуацию.

Обеспечение безопасности соединений и надлежащего функционирования требует опыта и кропотливого внимания к деталям.

Алюминий мягче меди, поэтому требуется тщательный уход, чтобы избежать повреждений, таких как зазубрины, порезы или микротрещины, которые могут вызвать перегрев. Для работы с алюминиевой проводкой, в том числе с алюминиевыми пигтейлами, требуются специальные приемы.

Например, антиоксидантное соединение обладает электропроводностью, и его необходимо использовать экономно, удаляя любые излишки материала. И если в существующей розетке недостаточно места, для новых разъемов может потребоваться новый удлинитель для поверхностного монтажа.

Скрутка алюминиевой проводки безопасна при условии, что выполнены надлежащие клеммы и соединения (без повреждения провода) и материалы, одобренные Канадским электротехническим кодексом .

Алюминиевые косички, одобренные Управлением по электробезопасности, являются наиболее распространенным решением для обеспечения безопасности алюминиевой проводки.

Как узнать, есть ли в моем доме алюминиевая проводка?

По оценкам, более 450 000 домов в Канаде имеют алюминиевую проводку.

Если вы не уверены, есть ли в вашем доме алюминиевая проводка, вы можете проверить наличие определенной маркировки на кабелях между открытыми балками пола, в подвале или на чердаке или на электрощите.

Если алюминиевая проводка была проложена в вашем доме до мая 1977 года, кабели будут помечены как минимум через каждые 12 дюймов как ALUMINIUM, ALUM или AL.

Если проводка была установлена ​​после мая 1977 года, она может быть помечена как ALUMINIUM ACM, ALUM ACM или AL ACM.

Управление по электробезопасности Британской Колумбии сообщает, что признаки проблемы с алюминиевой проводкой включают:



Нагрев лицевых панелей на розетках или выключателях.

Странные запахи возле выключателей или розеток.

Постоянное мерцание огней.

Необычные статические телевизионные или радиопомехи.



Не ждите появления признаков перегрева соединения или предупреждения о возникновении дуги в выключателях и розетках.

Алюминиевая проводка также может быть опасной без каких-либо заметных признаков, поэтому Управление по электробезопасности настоятельно рекомендует устранять опасность путем замены оригинальных электрических устройств на одобренные алюминиевые или установить алюминиевые пигтейлы .

Также рекомендуется проводить осмотр алюминиевых проводных систем каждые четыре или пять лет.

Проблемы безопасности алюминиевой проводки

Основной причиной электрических пожаров в Канаде является неисправная проводка, и считается, что опасность возгорания намного выше в домах с алюминиевой проводкой.

Например:

Международная ассоциация сертифицированных домашних инспекторов утверждает, что несколько аспектов алюминия делают его потенциально опасным в качестве электрического проводника.

Компания Square One Insurance Services со штаб-квартирой в Ванкувере сообщает, что если в домах используются алюминиевые и медные провода, это представляет чрезвычайную опасность при отсутствии подходящих разъемов.

Управление электробезопасности сообщило в июне 2019 года, что опасения по поводу безопасности алюминиевой проводки растут.

Из-за потенциальной опасности возгорания вам может быть трудно застраховать свой дом, если в нем есть алюминиевая проводка.



Почему вам нужен лицензированный электрик для сборки алюминиевых проводов

Сборка кабелей Алюминиевая проводка представляет собой популярную альтернативу более дорогому варианту полной замены проводки.

Управление безопасности Британской Колумбии сообщает, что для сборки алюминиевой проводки требуется лицензированный электрик, чтобы избежать дальнейших проблем и убедиться, что все соединения выполнены правильно.

Квалифицированный электрик может сделать ваш дом более безопасным, установив алюминиевые косички , соответствующие всем нормам и правилам техники безопасности.
