Соединительные коробки электрические с клеммами: виды распределительной системы и варианты соединения проводов в ней

alexxlab

Содержание

виды распределительной системы и варианты соединения проводов в ней

Современную жизнь невозможно представить без электричества. Ремонтировать и подключать новые электроприборы к сети необходимо в соответствии с установленными правилами. Важно знать, как должны соединяться между собой провода. Их грамотное соединение в клеммной коробке — залог качественной и безопасной работы электрической сети. Существует несколько видов распределительных систем, а также разные методы соединения проводов.

  • Виды распределительной системы
  • Необходимость конструкции
  • Способы соединения проводов
  • Безопасная эксплуатация

Виды распределительной системы

Распределительная система представляет собой небольшую круглую или прямоугольную конструкцию, предназначенную для сбора и хранения электрических проводов в конкретном жилом помещении. Клеммная коробка соединяется с электрическим щитком, расположенным на лестничной площадке. Такие распределительные устройства используют в разных видах помещений. Максимально допустимое количество точных соединений в коробке — 12. Известно несколько видов распределительных конструкций.

Клеммные коробки делятся на следующие категории:

  1. Сфера использования. Взрывозащищенная и общепромышленная клеммная коробка.
  2. Способ монтажа. Применяют для скрытой установки на бетонную поверхность. Монтируют в открытых помещениях и спрятанных за штукатуркой местах. Для навесных помещений используют распределительные коробки У1.
  3. По внешнему виду. В продаже имеются прямоугольные, квадратные и круглые клеммные устройства.
  4. По степени и величине защиты от внешних раздражителей. Например, с дополнительной защитой от влаги или пыли.
  5. Материал изготовления. Выпускаются металлические и пластиковые устройства, коробки из ПВХ, полипропиленовые конструкции.
  6. Распределительная коробка с клеммами.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции.

Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

  1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
  2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются.
    Такие изменения вызывают пожар.
  3. Использование распределительной системы помогает экономить.
  4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
  5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции.

На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Скрутку необходимо хорошо прогреть, пока олово не соединится с витками паяльника. На соединение проводов уйдёт немало времени, однако результат того стоит.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента.

Соединение проводов включает в себя несколько важных этапов:

  1. Шайба помещается на болт.
  2. Сверху накручивают защищённый провод.
  3. Надевается вторая шайба, затем накручивается следующий провод.
  4. После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

  1. Первым делом с провода удаляется изоляция.
  2. Несколько проводов скручивают в один пучок.
  3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
  4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

У этого метода соединения есть свои подводные камни. Например, из-за некачественных колодок возможны перебои в сети. Работая с многожильными проводами и алюминиевыми конструкциями, важно проявлять осторожность, поскольку хрупкий металл может повредить созданный контакт.

Безопасная эксплуатация

Существуют десятки способов скрутки и установки проводов в распределительную коробку. При выборе того или иного метода следует учитывать количество соединяемых проводов в одной системе. Если в коробке установленно большое количество проводников, рекомендуют пайку, опрессование и клеммные колодки. Обычные клеммные колодки подходят для укладки проводов разного сечения.

Главный критерий при выборе способа соединения — обеспечение безопасной эксплуатации электрических сетей

.

Стоимость и долговечность — второстепенные моменты решения этого вопроса. Каким бы видом ни осуществлялось соединение проводов в распределительной коробке, все они в любое время должны находиться в доступном для осмотра месте.

виды, конструкции и особенности эксплуатации

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Содержание

  1. Алгоритм выбора распредкоробки
  2. Установка и замена распаячной коробки
  3. Виды и преимущества соединительных клемм

Алгоритм выбора распредкоробки

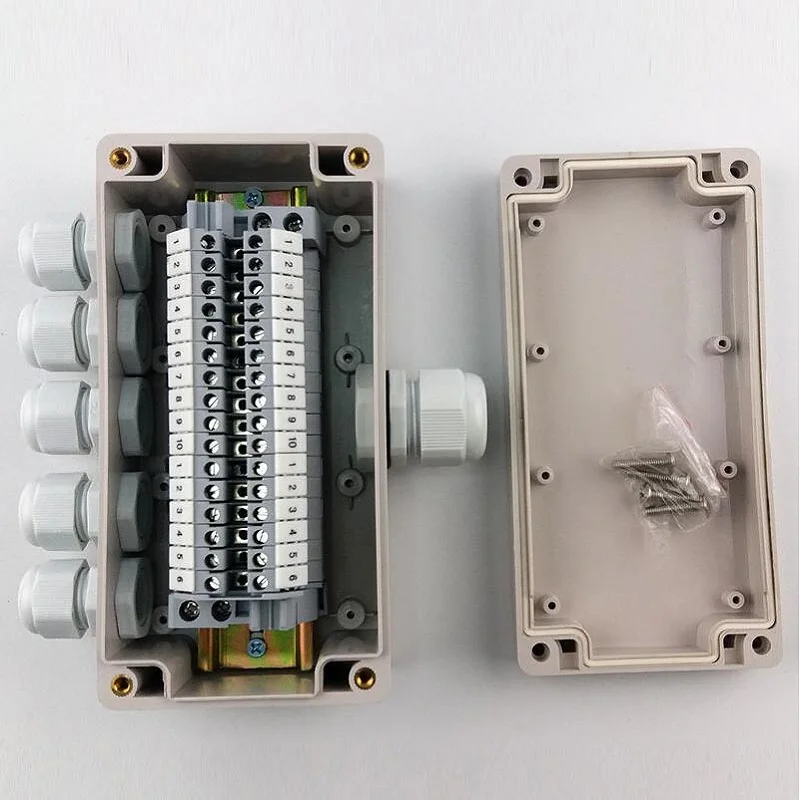

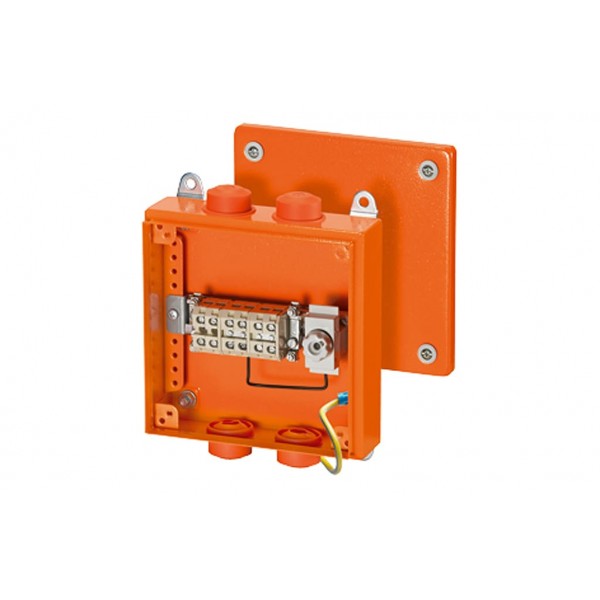

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

  1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
  2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
  3. Следующий этап — зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
  4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
  5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

  • «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
  • «хрущевка» — железные крышки выпирают на 20 мм;
  • «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
  • панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
  • в случае с гипсокартоном понадобиться детектор скрытой проводки.
Типичная ошибка — прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

  • непродуманные разветвления, схемы соединений;
  • выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
  • коробка выбрана без запаса пространства, что неудобно и небезопасно;
  • с поверхности проводников не сняты оксидные плёнки;
  • выбранные гильзы не соответствуют многопроволочным жилам;
  • недостаточно глубоко конец провода погружен в полость клеммника;
  • натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

  • винтовые;
  • пружинные;
  • ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

Клеммная коробка

и распределительная коробка: в чем разница

  • Центр знаний
  • Новости и события
  • Стать дистрибьютором

Коробки общего назначения

Распределительные коробки в наличии, общие размеры, гибкие в использовании, подходящие для категорий защиты.

УЗНАТЬ БОЛЬШЕ >

  • Индивидуальные коробки

    Индивидуальные распределительные коробки из различных материалов, типов и номиналов.

    УЗНАТЬ БОЛЬШЕ >

  • Принадлежности

    Монтажные пластины, замки, стойки, кабели, кронштейны… все для расширения возможностей вашей системы шкафов.

    УЗНАТЬ БОЛЬШЕ >

    • Контакт

    Поделиться на Facebook

    Часто люди путают клеммные и распределительные коробки из-за их сходства во внешнем виде и функциях. Однако существует тонкая грань между клеммной коробкой и распределительной коробкой. Мы рассмотрим различия каждого из них, сравним их функциональность и материалы, используемые для их изготовления, и, наконец, посмотрим, как они выдерживают сравнение друг с другом. Если у вас всегда были проблемы с различением этих двух вещей, держитесь до конца.

    Что такое клеммная коробка?

    Источник: Pinterest

    Электрическая клеммная коробка — это электрическая конструкция, которая используется для размещения определенных соединений, но не имеет места для будущего расширения или добавления дополнительных соединений в дальнейшем. Так коробка получила свое название Клеммная коробка. Еще одним уникальным таро клеммной коробки является размер. Он намного больше распределительной коробки, что делает его идеальным для проведения более крупных и сложных соединений. Вот почему вы, вероятно, найдете клеммную коробку в огромных промышленных комплексах, которым требуется безопасное подключение к высокому напряжению для бесперебойной работы.

    Преимущества клеммных коробок

    Существует несколько преимуществ использования клеммных коробок по сравнению с любым другим типом, и следующие основные преимущества побуждают людей выбирать их в первую очередь.
