Высоковольтные провода с медным сердечником.
Высоковольтные провода зажигания автомобилей служат для передачи высокого напряжения от катушки зажигания к свечам зажигания. В продаже существуют несколько типов высоковольтных проводов. Самые простые и дешёвые состоят из многожильного провода с толстым слоем изоляции. Они применяются при контактном зажигании. Сопротивление высоковольтных проводов таких марок практически нулевое, что обеспечивает минимальные потери высокого напряжения от катушкой зажигания. Но низкое сопротивление и низкое напряжение пробоя снижает вторичное напряжение, так как снижается напряжение самоиндукции катушки, которое напрямую влияет на накопление энергии. Так же при применении таких проводов возникают очень сильные радиопомехи. Изоляция таких проводов то же оставляет желать лучшего. Как показала практика, эти провода практически не работают.
Высоковольтные провода с угольным сердечником.
Второй тип проводов состоит из центральной льняной нити покрытой ферропластом, на которую намотана железоникелевая проволока. сопротивление проводов этого типа около 2 кОм/м, что позволяет снизить радиопомехи. Эти провода идеально подходят для применения на автомобилях с контактной системой зажигания. Имея относительно небольшое сопротивление и небольшие потери при передаче высокого напряжения. При этом существенно снижаются радиопомехи и несколько повышается вторичное напряжение. Но изоляция, таких проводов, так же оставляет желать лучшего, особенно при перепадах температуры.
Силиконовые высоковольтные провода.
Повышения требований к помехоподавлению проводов и повышение вторичного напряжения привело к созданию с повышенным распределительным сопротивлением и повышенной изоляцией, способной выдерживать высокое напряжение до 40 кВ. Эти провода выполняются из различных материалов и имеют силиконовую изоляцию. Сопротивление таких проводов составляет от 5 кОм/м до 15кОм/м.
Изоляция таких проводов очень надёжна и не реагирует на перепады температур, не трескается.
Проверка высоковольтных проводов
Высоковольтные провода применяемые в контактном зажигании рассчитаны на относительно низкое напряжение порядка 12кВ и имеют жёсткую изоляцию. Эта изоляция ломается , особенно при перепаде температур, что приводит к утечке напряжения на корпус. Определить эту неисправность достаточно просто. Необходимо заглянуть под капот при работающем двигателе в темноте. Наличие искрения на проводах свидетельствует о неисправности.
Изоляция силиконовых проводов практически не подвержена повреждениям в эксплуатации, разве только могут быть повреждены механически, при ремонте. Но эти провода часто могут иметь обрыв в токопроводящей части. При небольшом обрыве, из-за высокого напряжения бесконтактной системы зажигания, никаких чувствительных изменений в работе двигателя не заметно. Другое дело когда этот обрыв со временем выгорит и увеличится. В зависимости какой именно провод оборван, могут появиться неустойчивая работа двигателя, двигатель троит, провалы при разгоне и т.
Но обрыв в высоковольтном проводе страшен не ухудшением работы двигателя, что конечно неприятно, а повышением напряжения самоиндукции. Это приводит к повышению нагрузки на коммутатор или ЭБУ инжекторного двигателя. При больших обрывах происходит пробой управляющего транзистора (тиристора) коммутатора или ЭБУ.
Проверить целостность проводов достаточно просто. Необходимо замерить сопротивление всех проводов и сравнить их между собой. Так как сопротивление проводов у различных производителей может иметь различные значения. Но сопротивление проводов одного комплекта отличается не значительно и зависит лишь от длинны. Если при сравнении значений будут выявлена большая разница, то этот провод необходимо заменить.
Купила диплом специалитета Емва. Купили http://oreginaldiplom.com/ дипломы магистра Зея. «Хотите ли вы изучать спортивный менеджмент или науку об окружающей среде, любая университетская программа поможет вам начать»,
Как проверить высоковольтные провода: сопротивление и напряжение
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Признаки и поиск неисправности
- 2 Проверка мультиметром
- 3 Как проверить тестером
- 4 Какое должно быть сопротивление
- 5 Требования к конструкции
С помощью электричества работает подавляющее большинство техники.
Для обеспечения током гаджетов и бытовых приборов используют кабели большого или малого сопротивления. Для более серьезных устройств используют высоковольтные шнуры. Их применяют для моторов кораблей, бесперебойной работы лопастей вертолетов, а также работы двигателей автомобилей.
Основная задача высоковольтных проводов зажигания – это периодическая передача тока и надежное соединение между катушкой и распределителем. С учетом сферы использования они производятся крепкими, устойчивыми к среде, но в результате износа и в этом случае возможны неисправности.
Признаки и поиск неисправности
Высоковольтные (вв) шнуры отличаются длительным сроком эксплуатации. Но в течение многих лет службы в условиях постоянного колебания температуры свойства их изоляции ухудшаются. Как только она трескается, в щели попадает влага, масла, различные химические и солевые растворы.
Если не обращать на это внимания, трещины дойдут до токоведущего покрова, тогда импульс запуска не будет активно поступать к распределителю.
О разной степени неисправности вв провода можно судить по следующим симптомам:
- движок периодически не запускается, чаще в холодную погоду;
- происходит спад мощности и появляются посторонние шумы при движении;
- автомагнитола проявляет радиопомехи;
- повышена трата топлива;
- появляются пробоины или изменения цвета с наружной стороны.
В первую очередь поиск повреждения нужно искать на глаз – повреждения и трещины можно найти визуально. Если на улице темно, место пробоя будет искрить.
Иногда определить проблему по внешнему виду сложно. Тогда можно воспользоваться простым методом проверки – поочередно отключать проводники от свечи. Если после отключения какого-либо из них мощность двигателя не изменится, то этот шнур нужно заменить на новый.
Второй способ – подключить кусок провода к массе (например, кузову) одним концом, а другим провести по вв кабелю, стыкам, колпачкам. На поврежденных местах появится искра.
Проверка мультиметром

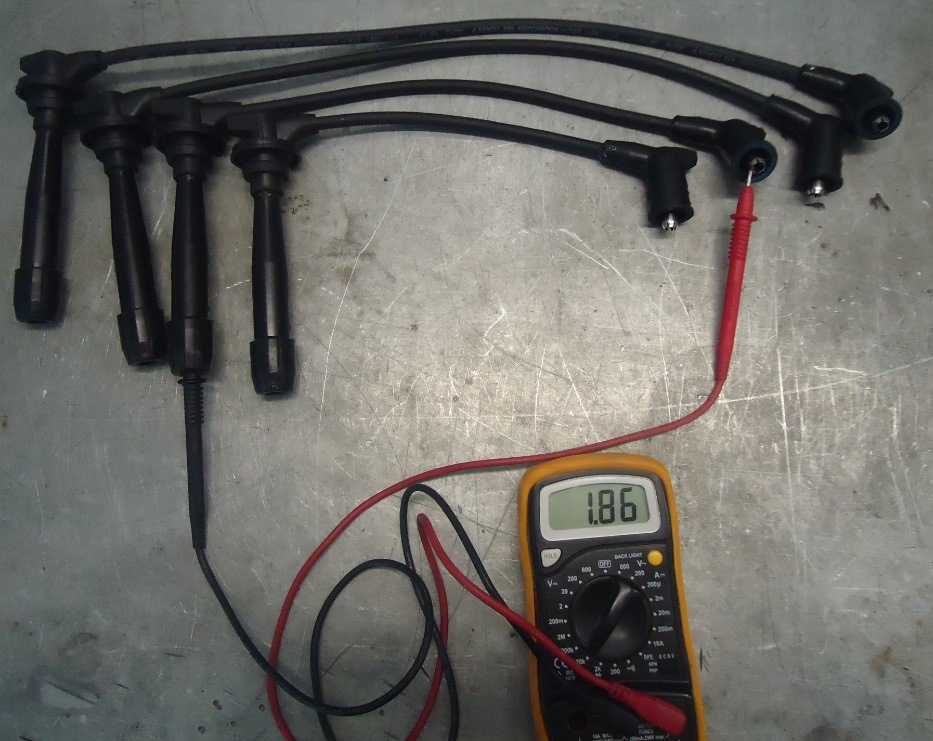

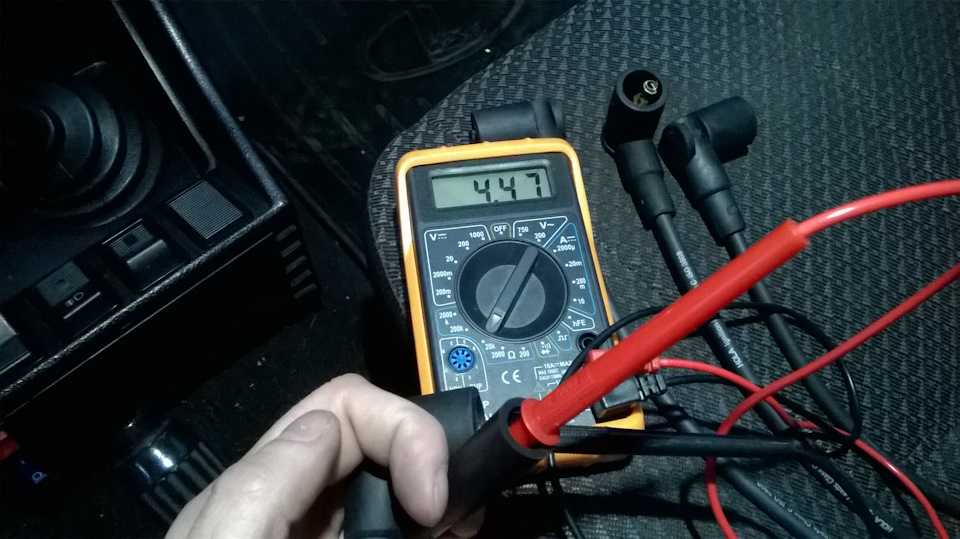

Разрыв и измерение сопротивления R можно определить мультиметром . Перед использованием нужно переключить его в режим омметра со значением 20 кОм. Далее отсоединить кабель с двух сторон и коснуться щупами противоположных концов. Сопротивление должно быть 500–3000 Ом, не выше 20 кОм. Это значение во многом зависит от длины вв шнура.
