Спайка проводов в распределительной коробке: Соединение проводов пайкой при электромонтаже – СамЭлектрик.ру — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

медные провода, скрутка, инструмент и припой

Все без исключения электромонтажные схемы предусматривают наличие разветвления и соединения кабелей и проводов. Для этого требуется дополнительно устанавливать распределительную коробку, которую изготавливают из металла или полимерных материалов. Однако установить конструкцию недостаточно, важно знать технологию пайки скруток проводов в распредкоробке.

Содержание

Для чего нужны распределительные коробки
Общие правила коммутации
Преимущества пайки в сравнении с другими способами соединения
Пайка проводов
Выбор мощности паяльника
Тип припоя
Защита места пайки от окисления
Технология пайки и лужения
Пайка с помощью горелки и тигля
Меры предосторожности

Для чего нужны распределительные коробки

Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Общие правила коммутации

Реализация метода пайки напоминает сварочные работы, только используется обыкновенный паяльник, а не инверторный аппарат с электродами. Перед скруткой жилы нужно залудить. Для этого разогревается паяльник, погружается в канифоль и проводит по зачищенным от изоляции местам несколько раз до появления рыжеватого оттенка.

Для качественного выполнения работ нужно предварительно проверить жало паяльника. Важно, чтобы оно было чистым. Если поверхность неровная, на ней скопились загрязнения, сделать качественный припой будет невозможно. Загрязнения удаляются с помощью напильника, далее его конец повторно лудится.

Преимущества пайки в сравнении с другими способами соединения

Инструмент для снятия изоляции с проводов – стриппер

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

флюс;
нож, предназначенный для удаления изоляционного материала;
припой;
бокорезы;
паяльник;
плоскогубцы или пассатижи;
наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Пайка проводов

Снятие изоляции с провода

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

Удаление изоляционного слоя.
Зачистка проводов до появления характерного блеска металла.
Облуживание.
Скрутка.
Пайка.
Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

Выбор мощности паяльника

Для качественного выполнения работ требуется использовать довольно мощные паяльники, не менее 65 Вт. Особенно это важно при работе с медными проводами, поскольку медь – хороший проводник тепла, следовательно, отводит тепло от места спайки. Если мощности устройства недостаточно, это может привести к «холодной пайке» — припой покрывает спаиваемую область неравномерно, прочность будет низкой.

Устройство должно оптимально прогревать место в течение 1 минуты и не более, поверхность припоя по окончании работ должна быть гладкой, иметь равномерный блеск.

Тип припоя

Существует большое разнообразие припоев, основные из них перечислены в таблице.

Марка припоя	Состав (%)	Прочность при растяжении (кг/мм)	Температура плавления	Применение
ПОС-30	Свинец – 70 Олово – 30	3,2	266	Для пайки и лужения деталей, изготовленных из стали, меди и их сплавов
ПОС-40	Свинец — 60 Олово – 40	3,8	238	Для пайки и лужения контактов и деталей в радиоаппаратуре, изготовленных из оцинкованной стали
ПОС-90	Свинец – 10 Олово – 90	4,9	220	Для пайки и лужения медицинских инструментов и металлической посуды
ПОС-61М	Медь – 2 Свинец – 37 Олово – 61	4,5	192	Для пайки и лужения печатных проводников и медных проводов
ПОС-61 (третник)	Свинец – 39 Олово – 61	4,3	190	Для лужения и пайки токоведущих частей, изготовленных из бронзы, латуни и меди с герметичными швами
ПОСВ-33	Висмут – 33,3 Свинец – 33,3 Олово – 33,3	—	130	Для пайки деталей, изготовленных из константана, латуни и меди с герметичным швом
ПОСВ-50 (Сплав Розе)	Висмут – 50 Свинец – 25 Олово – 50	—	94	Для обработки деталей, которые восприимчивы к перегреву
Сплав д Арсе	Висмут – 45,3 Свинец – 45,1 Олово – 6,9	—	79	Для производства предохранителей, лужений и пайки деталей восприимчивых к перегреву
Сплав Вуда	Кадмий – 12,5 Висмут – 50 Свинец – 25 Олово – 12,5	—	68,5	Важная особенность – токсичен. Предназначен для изготовления предохранителей, лужения и пайки деталей, восприимчивых к термическому воздействию

Последние три марки обладают низкой температурой плавления и невысокой прочностью сплава.

Защита места пайки от окисления

Флюс для пайки

Для защиты места пайки от окисления кислородом используется флюс. При работе с медью чаще всего применяются:

Канифоль, в ее состав входит только сосновая канифоль.
ЛТИ-120 включает в себя триэтаноламин (1-2%), солянокислый анилин (3-7%), этиловый спирт (66-73%), канифоль (20-25%).
В состав спиртоканифоли входит этиловый спирт (60-70%) и канифоль (30-40%).

Самый простой, бюджетный и при этом распространенный вариант флюса – обычная канифоль. Единственная трудность, которая может возникнуть при работе с веществом – твердое агрегатное состояние.

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться.

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Пайка с помощью горелки и тигля

Приспособление для спайки проводов

Если предстоит большой фронт работ, целесообразно использовать тигли, представляющие собой полый металлический цилиндр, оснащенный ручкой для заполнения расплавленным припоем. Это устройство может нагреваться с помощью газовой горелки или же применяться в качестве насадки на мощный паяльник.

Емкость вмещает в себя небольшое количество расплавленного припоя, пока он застывает, человек успевает сделать несколько скруток.

Меры предосторожности

Во время выполнения работ следует проявлять осторожность, поскольку расплавленный припой может оставить сильные ожоги при попадании на кожные покровы. Во всех марках припоев содержится свинец, пары которого токсичны для человека. Чтобы предотвратить отравление, работать нужно в респираторе.

При пайке проводов запрещается применять кислотосодержащие активные флюсы, поскольку после завершения работ они требуют полного удаления. Остатки флюса оказывают разрушающее действие на все материалы, особенно для меди агрессивны паяльная кислота и хлористый цинк.

В целом работа не должна вызвать сложностей, главное заранее ознакомиться с технологией выполнения, подготовить весь расходный материал и инструментарий.

Самые лучшие способы соединения проводов в распределительной коробке

Существует много способов соединения между собой проводов. Для того, чтобы выбрать каким способом вы будете соединять провода, вам необходимо иметь представления о всех способах.

Выбор способа соединения проводов зависит от нескольких факторов.

Материал из которого сделана жила провода (алюминий или медь).
Сечение жил (маленькое, большое, одинаковое, разное).
Количество проводов.
Условия воздействия на соединение (на улице, в доме, в земле, в бетоне)
Структура жилы провода (многопроволочная или однопроволочная).

Рассмотрим возможные способы соединения проводов в распределительной коробке.

Содержание

Соединение при помощи скрутки

Метод состоит в скрутке двух и более проводов между собой с предварительным очищением изоляции.

Как сделать скрутку правильно читайте здесь.

Плюсы соединения проводов скруткой заключаются в том, что этот метод материально не затратен и прост.

Минус в ненадежности этого соединения и невозможности соединить провода различной структуры (меди и алюминия).

Да и ПУЭ этот метод не упоминается как разрешенный. Многие говорят что это дедовский метод.
Но этот метод до сих пор пользуется популярностью совместно с такими способами как сварка и пайка.

Но скрутку можно сварить. И в ПУЭ сварка разрешена.

Сварка проводов

Сварка проводов заключается в том, что концы проводов свариваются при помощи специального аппарата. На конце скрутки получается капля из сваренных проводов. В месте сварки скрутка представляет собой единое целое и провода в этом месте не окисляются.

Соединение получается качественное и долговечное. Минусы в том, что для производства качественной сварки требуется специальное оборудование (специальные сварочный аппарат), необходимы навыки работы, трудоемкость, неразъемность соединения.

Для сварки можно использовать и инверторный сварочный аппарат, но тогда сварка оказывается хрупкой, так как напряжение сварки 40-90 вольт. Тогда как для сварки проводов лучше всего использовать аппарат с выходным напряжением 12-36 вольт.

Пайка проводов

Пайку проводов используют вместе со скруткой. Концы скрутки паяют с помощью простого или специального паяльника для пайки скруток.

Концы проводов опускают в специальную ванночку в которой находится расплавленное олово. В зависимости от размера и мощности специального паяльника можно паять скрутки из разного количества проводов.

Всем хороша пайка! Но есть у неё и недостатки — это необходимость иметь специальный инструмент. Многие пишут ещё что неудобство в том что пайка неразъемная. А зачем её разбирать? Сделал, изолировал, закрыл коробку и забыл!

Идем далее!

Соединение проводов с помощью колпачков СИЗ

(соединительных изолирующих зажимов)

О СИЗах я уже писал. Это пластиковые колпачки с конусной пружиной внутри.

Данными колпачками очень хорошо соединять многожильные провода. СИЗы в основном используются при подключении люстр, светильников, разводки проводников в самой люстре.

Но можно использовать и для усиления скруток в распределительных коробках. Также накручивают СИЗы и на скрутку из алюминиевых проводов.

Плюсы соединения колпачками СИЗ это:

Низкая их стоимость, простота соединения, противовозгараемые свойства колпачков, маркировка по цветам.

Из минусов — это не очень высокая надежность такого соединения.

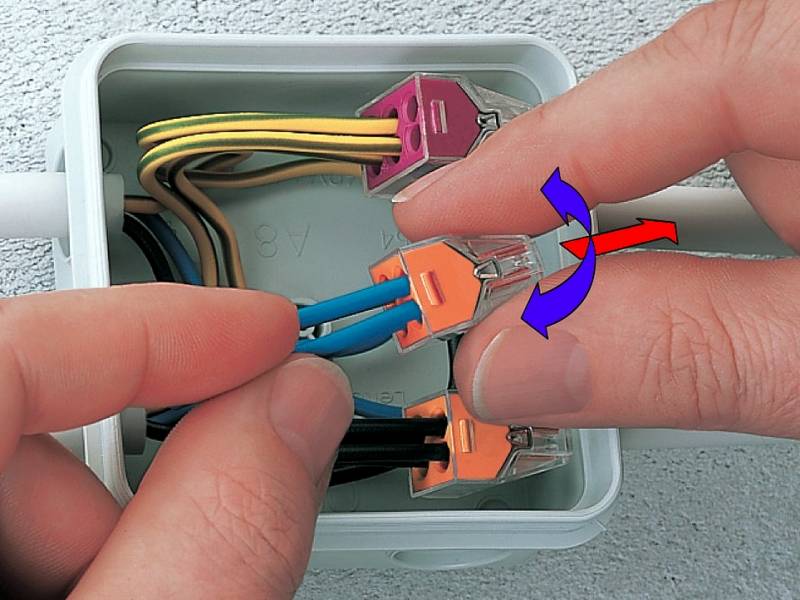

С помощью клеммников Wago

Самозажимные клеммы Wago сделаны на основе пружинящего эффекта специальной прижимной пластины. С помощью рычажковых клемм Wago можно соединять как провода из моножилы, так и многожильные провода. Есть специальные клеммники Wago со смазкой, с помощью которых можно соединять алюминиевые и медные провода.

Если эти клеммники настоящие, не подделка то они могут выдержать достаточно большой ток. Есть мастера которые применяют эти клеммники для соединения проводов в коробках. Я бы не стал этого делать. Да и в ПУЭ об этом ничего не сказано.

Клеммники Wago удобны для подключения точечных светильников, люстр, расключения проводов в люстре.

Достоинства данного способа — это простота соединения, легкость, довольно хорошая надежность, можно соединять провода из разных металлов.

Недостатки — это стоимость клеммников.

Соединение с помощью клеммных винтовых колодок

Клеммные винтовые колодки бывают разных размеров. В зависимости от сечения провода выбираем размер клеммной колодки. Как по мне, я бы не стал соединять провода в коробке при помощи клеммных винтовых колодок. Если только деваться уже некуда. Тем более что колодки продаются сейчас неудовлетворительного качества.

Как максимум — это соединения проводов при монтаже люстр, бра, точечных светильников.

Плюсы этого способа — простота монтажа, невысокая цена колодки, возможность соединения проводов из разных металлов. Минусы — качество соединения. Винты нужно время от времени подтягивать.

Соединение с использованием болта

Кроме болтов нужно еще иметь две гроверные шайбы, обыкновенные согласно количеству соединяемых проводов и гайки соответствующего диаметра. Очищаем провод от изоляции на нужную длину, из очищенного провода делаем кольцо соответствующее диаметру болта и соединяем как показано на рисунке. Чтобы между каждым проводом была шайба.

Гайки закручиваются по часовой стрелке, значит направление кольца должно быть тоже по часовой стрелке, дабы кольцо не разошлось. Затягиваем очень хорошо, только резьбу срывать не надо. Если ещё законтрогаить — фиг что будет такому соединению.

Плюсы — простота, дешевизна, надежность, можно соединять провода из разных металлов. Минусы — громоздкость. Если нужно сделать такое соединение в распределительной коробке, то коробка нужна соответствующего размера.

Соединение с помощью зажима «орех»

Зажим «орех» представляет собой две пластины со специальными выемками для проводов и скрепленных между собой по углам четырьмя винтами. Всё это заключено в пластиковую оболочку, как показано на рисунке.

Пластиковый корпус состоит из двух половинок, скрепленных между собой специальными пружинными зажимами.

Для соединения нужно вставить соединяемые провода между пластин предварительно очистив их концы от изоляции и затянуть винтами. После чего на соединение нужно надеть пластиковый корпус. Какая-то дополнительная изоляция не нужна.

Преимущества — простоты соединения, небольшая стоимость «ореха», можно соединять провода из разных металлов. Недостатки — нужно периодически подтягивать винты, которые ослабляются со временем.

Опрессовка гильзами

Для опрессовки гильзами нужно иметь провода и гильзы. Да еще специальные клещи для опрессовки. Гильзы существую разного диаметра. Подбираем гильзу в зависимости от сечения и количества соединяемых проводов.

Очищаем концы проводов от изоляции на нужную нам длину, складываем вместе вставляем в гильзу и клещами опрессовываем в нескольких местах.

С помощью гильз можно соединять также провода из разных металлов, вставив их с разных концов гильзы.

Достоинства такого соединения — качество, можно соединять провода из разных металлов. Недостатки — нужен специальный инструмент, процесс соединения требует большего времени.

Соединять провода опрессовкой можно также в распредкоробке.

Мы рассмотрели способы соединения проводов.

Прочитав статью вы решите какой способ выбрать вам. Какой бы способ вы не выбрали, нужно чтобы соединение проводов было надежным и долговечным.

Ещё статьи по теме:

Монтаж электропроводки своими руками

Использование колпачков СИЗ для соединения проводов

Делаем скрутку проводов в коробке правильно

Паяльник для пайки скруток в распределительной коробке

электрические — Могу ли я припаять 12/2 Romex, чтобы удлинить провод на 5 футов?

спросил 4 года, 1 месяц назад

Изменено 4 года, 1 месяц назад

Просмотрено 8к раз

Я уверен, что это будет раскритиковано богами кода, но БЕЗОПАСНО ли припаивать провода к кабелю Romex для его удлинения? Очевидно, я бы заземлил цепь как обычно, просто пытаясь избежать другой распределительной коробки. Буду ли я термоусаживать каждый отдельный провод, а затем и внешнюю оболочку? Спасибо за любой совет

электрика
пайка

Они производят комплекты для сращивания Romex, которые утверждают, что они разрешены для ремонта внутри готовой стены без распределительных коробок. Пайка — это абсолютно неправильный способ, и обычные проволочные гайки его не перережут. Вам нужна механическая застежка, рассчитанная и проверенная для работы.

Ну, на самом деле они производят одобренное устройство для сращивания Romex вне распределительной коробки.

Тем не менее, пайка имеет очень специфические требования для сращивания «всухую» заранее, еще до нанесения припоя (это гораздо больше, чем вы думаете, потому что это затрудняет лужение!) Соединение сращивания должно быть механически и электрически завершить, прежде чем вы даже начнете паять. Это указано в NEC 110.14b.

Затем необходимо обернуть и уложить изоляцию особым образом. Я мог видеть, где термоусадочная трубка может быть вариантом, но любые острые точки на получившемся соединении будут иметь тенденцию протыкать термоусадочную трубку, поэтому я бы честно сделал 2-3 слоя ее поверх фрикционной ленты. Фрикционная лента делает то, чего не делает изолента, а именно защищает изоляцию от физического повреждения углами в месте соединения.

Это кустарное ремесло, именно поэтому электрики ученичество . В прошлый раз, когда я это делал, это заняло полчаса (на провод), и я до сих пор не уверен, что это правильно.

Это не детские шутки. Помимо того факта, что вы должны получать разрешения и проводить проверки… пожары расследуются. Если выяснится, что это ваша халатность, страховка от пожара не оплатит. Затем ипотечный кредитор назовет записку.

Каждый фрагмент кода, который я когда-либо видел, как я в конце концов обнаружил, имел очень веские причины для того, чтобы быть таким. Кодекс написан кровью и пеплом, это коллективное знание о том, как не иметь проблем

излишне .

За редким исключением, я никогда не видел нарушения кода, которое к тому же было бы безопасным. Эти исключения могут быть согласованы с вашим AHJ.

Сделайте шаг назад и задумайтесь. Правильный способ сделать это будет состоять из трех отдельных компонентов: (а) проволочные гайки, (б) коробка и (в) доступ за съемной лицевой панелью. Последнее из них, по-видимому, вызывает проблемы в этом случае. Зачем менять два других компонента? Если вы решили, что поставите под угрозу соответствие кода, почему бы не сделать минимально возможное отклонение?

Если бы я ремонтировал дом и нашел коробку, спрятанную за гипсокартоном, но это была бы закрытая коробка, разрешенная законом, и соединения были должным образом скреплены гайками, я бы сказал, что кто-то был ленив, и я бы этого не сделал. это, но я понимаю , и я действительно не мог сказать, что был создан функциональный риск.

Если бы я нашел паяные соединения, обернутые термоусадкой, я бы сказал, что кто-то изо всех сил старался показать пренебрежение к коду, всем существующим методам и безопасности.
И дело не только в том, что кодировщики не знали о припое. Оказывается, в условиях сильного тока короткого замыкания припой может расплавиться или даже испариться очень быстро, не оставляя вам пути к земле или высокоомному соединению. Оба очень плохие.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Припаянные провода | Форум по благоустройству дома своими руками
Здравствуйте…
Я нашел несколько спаянных проводов внутри распределительных коробок в моем старом домике у озера. Затем они заклеиваются. Я вижу в основном нейтрали таким образом, когда горячие точки идут к розеткам или выключателям, где они накручиваются на винты. Никаких проволочных гаек.

Если я модернизирую распределительную коробку, делая ее более крупной, я просто вырезаю припой, зачищаю провод и гайку.
Просто интересно узнать об этой практике. Используется ли он по сей день? Нарушает ли это код? У них тогда не было проволочных гаек?
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
1 — 20 из 25 Сообщений
Сегодня пайка соединений не соответствует NEC в некоторых интерпретациях статьи 110. 14B.
Еще во времена ручек и трубок не было возможности использовать проволочные гайки, поскольку отвод был сделан из прямой нити одиночной проволоки, туго натянутой без какого-либо провисания. В то время пайка была единственным способом обезопасить соединение, и этот старый школьный способ был перенесен в современные методы проводки с использованием распределительных коробок.

Увидеть меньше Узнать больше
Ответить
Сохранить
Как
В большинстве домов, построенных в 1950-х и начале 60-х годов, медная проволока припаяна и обмотана лентой. Как упомянул Wireindallas, он больше не соответствует коду.
Безопасно оставить его в покое, но в вашем случае да, отрежьте его и соедините, используя проволочные гайки или любой одобренный кодом метод.
Ответить
Сохранить
Нравится
Пусть идет снег сказал:
Большинство домов построено в 19В 50-х и начале 60-х медный провод припаивался и обматывался лентой.
Нажмите, чтобы развернуть…

Действительно? Я работал на многих домах той эпохи и никогда не видел припаянных проводов. Возможно, это что-то более локальное.
Ответить
Сохранить
Нравится
Джеффнк сказал:
Правда? Я работал на многих домах той эпохи и никогда не видел припаянных проводов. Возможно, это что-то более локальное.
Нажмите, чтобы развернуть…
Западная Пенсильвания. здесь. Да, это было очень распространено, больше похоже на стандартную практику.
Ответить
Сохранить
Нарушение Кодекса
или нет, у меня было несколько работ, где P.O.S. (точка продажи) поставщик оборудования требовал, чтобы все соединения проводов были пропаяны, заземление, а также линия и нейтраль. Кроме того, им потребовался одножильный провод №10 на выделенной ответвленной цепи на 20 ампер.
Попробуйте запихнуть все это в коробку для розеток, особенно если она дальше по течению питает дополнительные P.O.S. магазины. Требуется настоящая осторожность, чтобы не сломать сосуд, даже если он и есть в спецификации. сорта изолированные нейтральные типы.
Инспектор никогда не сбивал его. Иди разберись.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Пусть идет снег сказал:
В большинстве домов, построенных в 1950-х и начале 60-х годов, медная проволока припаяна и обмотана лентой. Как упомянул Wireindallas, он больше не соответствует коду.
Безопасно оставить его в покое, но в вашем случае да, отрежьте его и соедините, используя проволочные гайки или любой одобренный кодом метод.
Нажмите, чтобы развернуть…
По моему опыту в Техасе, паяные соединения были более распространены в 40-х годах, а обжимные медные кольца с черными крышками и красным стопорным кольцом были в 50-х годах.

Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится

Уильям П. Марр эмигрировал из Шотландии в Онтарио, Канада, в начале двадцатого века. Поселившись в районе Торонто, он работал подрядчиком по электрике в компании Ontario Hydro, переводя дома с газовым освещением на электрические лампы накаливания.
В то время общепринятой практикой соединения проводников был процесс под названием «пайка и лента». Обычно изолированные провода устанавливал механик; затем электрик зачистил оголенные проводники, скрутил их вместе и окунул в котел с расплавленным припоем. После остывания проводники были обмотаны изоляционной лентой.
Процесс отнимал много времени и был потенциально опасен. Марр был ранен, когда пролил на себя расплавленный припой. В поисках более безопасного и эффективного метода соединения Марр, работая в своей домашней мастерской, разработал первый проводной соединитель нажимного типа. В 1914, он выпустил версию с установочным винтом, предшественницу современного накручиваемого соединителя, используемого по всей Северной Америке.
Большинство современных электриков никогда не использовали фрикционную ленту, которая была стандартом до того, как на смену пришел ПВХ. Осмелюсь сказать, что если вы наткнетесь на какие-либо паяные соединения, они будут обмотаны фрикционной лентой. lain:
Поверь мне, я прошу не потому, что хочу это сделать. В морском мире стандарты запрещают это, потому что это создает хрупкую точку, где вибрации могут в конечном итоге привести к разрыву провода. Хотя, похоже, это не применимо в доме. Должно быть что-то еще.
Соединения. Проводники должны быть сращены или соединены с помощью приспособлений для сращивания, предназначенных для использования, или путем пайки, сварки или пайки с помощью легкоплавких металлов или сплавов. Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или идентифицированным изолирующим устройством.
Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или идентифицированным изолирующим устройством.
Когда поставщик оборудования POS (точки продажи) обязал паяные соединения, они сказали мне что-нибудь менее генерируемое линейным шумом, вызывающим проблемы в системе. Я всегда обвинял их в плохо спроектированном оборудовании, но, тем не менее, должен был дать им то, что они получили после проверки плана.
Один из них однажды сказал мне, что это из-за того, что они не могут доверять электрикам правильное подключение гаек. Именно тогда я сказал ему, что, по моему мнению, на самом деле означает POS… с этого момента все пошло под откос. :biggrin2:
Я, кстати, всегда говорил своим людям правильно скручивать все провода, прежде чем их гайками, но иногда ловил на этом пренебрежение. Самый простой способ — зачистить достаточно провода, чтобы можно было вручную скрутить соединение, а затем обрезать концы, чтобы получить соединение нужного размера, чтобы оно подходило к гайке провода. Я всегда использовал идеальные барашковые гайки для лучшей затяжки рычага.
Кстати, я всегда говорил своим людям правильно скручивать все провода перед тем, как их закрутить, но иногда ловил на этом пренебрежение. Самый простой способ — зачистить достаточно провода, чтобы можно было вручную скрутить соединение, а затем обрезать концы, чтобы получить соединение нужного размера, чтобы оно подходило к гайке провода. Я всегда использовал идеальные барашковые гайки для лучшей затяжки рычага.
Для этого дома, который мы строим, я отрезал почти 2 дюйма провода, выровнял их и крепко скрепил скотчем, чтобы лучше удерживать, затем использовал плоскогубцы и туго скрутил их, а затем обрезал их примерно до половины дюйма или так, то накрутил на них кепку.
Зачистки на 2 дюйма недостаточно. Вам понадобится около 4 дюймов, чтобы зачищенные концы были рычагами, облегчающими скручивание. Скрутив их, вы отрезаете излишки, а затем сглаживаете соединение с помощью плоскогубцев, чтобы сделать его красивым и однородным, прежде чем навинчивать проволочную гайку.
С такой техникой вы никогда не купите ничего, что якобы облегчало бы задачу. Теперь я предполагаю, что вы оставляете достаточно проводов в коробках, чтобы соответствовать коду, который требует не менее 6 дюймов свободного провода от лицевой стороны коробки.
Зачистки на 2 дюйма недостаточно. Вам нужно около 4 дюймов, чтобы зачищенные концы были рычагами, облегчающими скручивание. Скрутив их, вы отрезаете излишки, а затем сглаживаете соединение с помощью плоскогубцев, чтобы сделать его красивым и однородным, прежде чем навинчивать проволочную гайку.
