Изготовим спираль из нихрома. Нихромовая спираль

Нагревательные спирали из нихрома марка Х20Н80 или Х15Н60. Нихром только российского производства, высокого качества. Нихромовые спирали производятся по техническим требованиям заказчика. Качественно в короткие сроки. Предлагаем заказывать нихромовые спирали в компании ПАРТАЛ. Доставка в любую точу РФ.

Нихромовая спираль

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения. Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром. «Классический» состав этого сплава – 80% никеля, 20% хрома. Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».
Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома. Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки. Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17—29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре. Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С
Применение нихромовой проволоки

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава. Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.
Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н. Примеры применений:
• бытовые терморефлекторы и тепловентиляторы;
• ТЭНы для бытовых нагревательных приборов и электрического отопления;
• нагреватели для промышленных печей и термооборудования.
Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры. Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.
Как навить спираль из нихрома

Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.
Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.
Учет температуры

Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 0С. Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя. При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного. Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.

На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали. Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение. Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.
Расчет сопротивления нихромовой спирали и ее длины

Определившись с мощностью, приступаем к расчету требуемого сопротивления. Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U. Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.
Обозначения здесь общепринятые:
• P – выделяемая мощность;
• U – напряжение на концах спирали;
• R – сопротивление спирали;
• I – сила тока.
Расчет сопротивления нихромовой проволоки готов. Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки. Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ. Здесь:

• L – искомая длина;
• R – сопротивление проволоки;
• d – диаметр проволоки;
• ρ – удельное сопротивление нихрома;
• π – константа 3,14.
Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве. В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.
Навивка спирали

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)).
Расчет закончен.
Практичное решение
На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя. Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков. Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки и спиралей для нагревателей. Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.

Вложения

качественные нихромовые спирали от Союзнихром


заказать спираль
Нихромовая спираль в настоящее время является неотъемлемым элементом нагревательных приборов.

Нихром сохраняет пластичность после остывания, поэтому нихромовую спираль (при использовании с керамикой) можно снять, поправить форму, согнуть по другому, подогнать под нужный размер.

Нихромовую спираль зачастую применяют совместно с керамической основой в виде трубки из-за того, что другие материалы невозможно точно подогнать под соответствующие размеры.

Особенность нихрома в том, что он имеет довольно большое удельное сопротивление, не накаляется при нагревании, а соответственно, не потребляет кислород, содержащийся в воздухе. Это позволяет широко использовать нихром в устройствах различного назначения, как в промышленности, так и в бытовых условиях и приборах.

"Нихромы" (сплавы Ni-Cr) характеризуются замечательными механическими свойствами в "холодном" и "горячем" состоянии. Они сохраняют свои изначальные свойства даже после длительной эксплуатации.

Нихромовая спираль также характеризуется высокой однородностью структуры сплавов. Максимальная температура эксплуатации нихромовой спирали (например лучшего сплава из всей группы нихромов - Х20Н80) составляет около 1200 °C, что заведомо больше эксплуатационных условий в быту и имеет достаточный запас для использования в промышленности.

Обратите внимание! Если в перечне базовой продукции нет необходимого вида изделий или необходим иной вид выпуска, то они могут быть произведены по индивидуальному заказу.

По желанию клиента мы всегда готовы изготовить продукцию по нестандартным размерам.

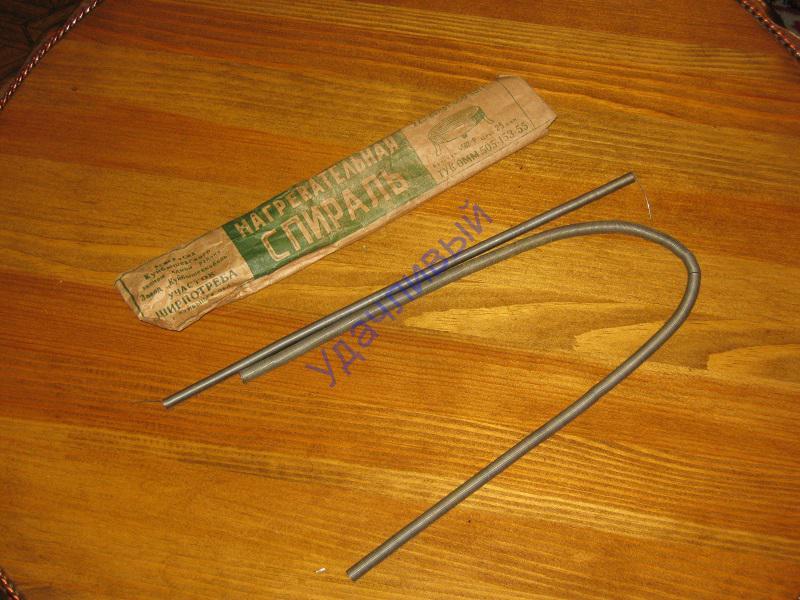

Спираль для электроплит 0.5 кВт 20-100

Спираль для электроплит 0.5 кВт 20-100 | Станев.ру

Спираль электрическая для плит на 0,5 кВт выполнена из нихромовой проволоки. Изделие применяется в качестве электронагревательного элемента в электрических настольных плитках.
Характеристики:
Рабочее напряжение: 220 В
Мощность: 500 Вт
Материал: нихром
Количество единиц в фасовке: 10
Количество единиц в упаковке: 1000
Купить спираль электрическую для плит оптом в Москве


9.00руб.

В наличии

Спираль электрическая для плит на 0,5 кВт выполнена из нихромовой проволоки. Изделие применяется в качестве электронагревательного элемента в электрических настольных плитках. Характеристики: Рабочее напряжение: 220 В Мощность: 500 Вт Материал: нихром Количество единиц в фасовке: 10 Количество единиц в упаковке: 1000 Купить спираль электрическую для плит оптом в Москве

Другие товары

Out of stock

Already Sold: 96 Available: 0

Плитка газовая туристическая Трансформер ЭП-0117 пьезоподжиг 1-48 Туристические газовые плитки

Плитка портативная газовая походная с пьезоподжигом ЭП-0117-Трансформер работает на одном цанговом газовом баллоне 220 гр. , который присоединяется сбоку изделия. Рабочая поверхность плитки изготовлена из нержавейки. Портативная газовая плитка компактная, экономичная и простая в эксплуатации. Транспортировка и переноска плитки осуществляется в собранном виде в чехле. Изделие предназначено для приготовления или согревания еды на пикнике, на рыбалке, на охоте и т.п.

Характеристики:
Вид газа: сжиженный бутан, изобутан, пропан
Расход газа: 100 гч
Номинальная тепловая мощность горелки: 1,3 кВт
Габариты: 110мм*110*мм*80мм
Тип упаковки: картонная коробочка
Количество единиц в упаковке: 50

Подробнее

430.00руб.

  • Availability: out of stock

SP-01508

Already Sold: 13 Available: 2002

Скоба для кабеля крепежная с гвоздем 4 мм плоская 50 шт 1-200 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 4мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.

Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 4 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-01622

Already Sold: 22 Available: 135

Скоба для кабеля крепежная с гвоздем 4 мм круглая 50 шт 1-200 Крепеж для кабеля и гофры

Круглая скоба для крепежа кабеля 4мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: полукруглая
Диаметр охвата: 4 мм

Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-01621

Already Sold: 310 Available: 207

Скоба для провода крепежная с гвоздем 9 мм плоская 50 шт 1-250 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 9мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 9 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00342

Out of stock

Already Sold: 198 Available: -50

Скоба для провода крепежная с гвоздем 9 мм круглая 50 шт 1-200 Крепеж для кабеля и гофры

Круглая скоба для крепежа кабеля 9мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: полукруглая
Диаметр охвата: 9 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

15. 60руб.

  • Availability: out of stock

SP-00336

Out of stock

Already Sold: 409 Available: -33

Скоба для провода крепежная с гвоздем 8 мм плоская 50 шт 1-250 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 8мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 8 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

15. 60руб.

  • Availability: out of stock

SP-00341

Already Sold: 767 Available: 1087

Скоба для провода крепежная с гвоздем 8 мм круглая 50шт 1-200 Крепеж для кабеля и гофры

Круглая скоба для крепежа кабеля 8мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: полукруглая
Диаметр охвата: 8 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00335

Already Sold: 374 Available: 3234

Скоба для провода крепежная с гвоздем 7 мм плоская 50 шт 1-200 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 7мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 7 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00340

Already Sold: 1128 Available: 422

Скоба для провода крепежная с гвоздем 7 мм круглая 50 шт 1-200 Крепеж для кабеля и гофры

Круглая скоба для крепежа кабеля 7мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: полукруглая
Диаметр охвата: 7 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00334

Already Sold: 296 Available: 2068

Скоба для провода крепежная с гвоздем 6 мм плоская 50 шт 1-300 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 6мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 6 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00339

error: Внимание: Контент защищен.

Спираль нагревательная - все типоразмеры мощность любая. Выгодные цены компания "Завод "Спецметизгруп"".

Электрические нагревательные элементы применяются в бытовой и промышленной технике. Применение различных нагревателей известно всем. Это электрические плиты, жарочные шкафы и духовки, электрокофеварки, электрические чайники и отопительные приборы всевозможных конструкций.

Электрические водонагреватели, чаще именуемые бойлерами, тоже содержат нагревательные элементы. Основой многих нагревательных элементов служит проволока с высоким электрическим сопротивлением. И чаще всего эта проволока изготовлена из нихрома.

Открытая нихромовая спираль

Самым старым нагревательным элементом является, пожалуй, обычная нихромовая спираль. Когда-то давно, в ходу были самодельные электрические плитки, кипятильники для воды и обогреватели типа «козёл». Имея под рукой нихромовый провод, которым можно было «разжиться» на производстве, изготовить спираль требуемой мощности не представляло никаких проблем.

Конец провода нужной длины вставляется в пропил воротка, сам провод пропускается между двумя деревянными брусками. Тиски нужно зажать так, чтобы вся конструкция держалась, как показано на рисунке. Усилие зажима должно быть таким, чтобы провод проходил сквозь бруски с некоторым усилием. Если усилие зажима будет велико, то провод попросту оборвется.

Рисунок 1. Навивка нихромовой спирали

Вращением воротка проволока протаскивается сквозь деревянные бруски, и аккуратно, виток к витку, укладывается на металлический стержень. В арсенале электриков был целый набор воротков различного диаметра от 1,5 до 10 мм, что позволяло навивать спирали на все случаи жизни.

Известно было, какого диаметра провод и какая длина требуется для намотки спирали нужной мощности. Эти магические числа до сих пор можно найти в сети интернет. На рисунке 2 показана таблица, где приведены данные о спиралях различной мощности при напряжении питания 220В.

Рисунок 2. Расчет электрической спирали нагревательного элемента (для увеличения нажмите на рисунок)

Здесь все просто и понятно. Задавшись требуемой мощностью и диаметром нихромового провода, имеющимся под рукой, остается только отрезать кусок нужной длины и навить его на оправку соответствующего диаметра. При этом в таблице указана длина получившейся спирали. А что делать, если имеется провод с диаметром не указанным в таблице? В этом случае спираль придется просто рассчитать.

Как рассчитать нихромовую спираль

При необходимости рассчитать спираль достаточно просто. В качестве примера приведен расчет спирали из нихромовой проволоки диаметром 0,45мм (такого диаметра в таблице нет) мощностью 600Вт на напряжение 220В. Все расчеты выполняются по закону Ома.

Сначала следует рассчитать ток, потребляемый спиралью.

I = P/U = 600/220 = 2,72 A

Для этого достаточно заданную мощность поделить на напряжение и получить величину тока, проходящего через спираль. Мощность в ваттах, напряжение в вольтах, результат в амперах. Все согласно системе СИ.

По известному теперь току рассчитать требуемое сопротивление спирали достаточно просто: R = U/I = 220/2,72 = 81 Ом

Формула для подсчета сопротивления проводника R=ρ*L/S,

где ρ – удельное сопротивление проводника (для нихрома 1.0÷1.2 Ом•мм2/м), L ― длина проводника в метрах, S – сечение проводника в квадратных миллиметрах. Для проводника диаметром 0,45 мм сечение составит 0,159 мм2.

Отсюда L = S * R / ρ = 0.159 * 81 / 1.1 = 1170 мм, или 11,7 м.

В общем, получается не столь уж сложный расчет. Да собственно и изготовление спирали не так уж и сложно, что, несомненно, является достоинством обычных нихромовых спиралей. Но это достоинство перекрывается множеством недостатков, присущих открытым спиралям.

Прежде всего, это достаточно высокая температура нагрева – 700…800˚C. Нагретая спираль имеет слабое красное свечение, случайное прикосновение к ней может причинить ожог. Кроме того возможно поражение электрическим током. Раскаленная спираль выжигает кислород воздуха, привлекает к себе пылинки, которые выгорая, дают весьма неприятный аромат.

Но главным недостатком открытых спиралей следует считать их высокую пожароопасность. Поэтому пожарная охрана попросту запрещает применение обогревателей с открытой спиралью. К таким обогревателям, прежде всего, относится, так называемый «козел», конструкция которого показана на рисунке 3.

Рисунок 3. Самодельный обогреватель «козел»

Вот такой вот получился дикий «козел»: сделан он нарочито небрежно, просто, даже очень плохо. Пожара с таким обогревателем ждать придется недолго. Более совершенная конструкция подобного отопительного прибора показана на рисунке 4.

Рисунок 4. «Козел» домашний

Нетрудно видеть, что спираль закрыта металлическим кожухом, именно это предотвращает прикосновение к разогретым токоведущим частям. Пожароопасность такого устройства намного меньше, чем показанного на предыдущем рисунке.

Смотрите по этой теме: Почему опасны «козел» и самодельный кипятильник

Когда-то давно в СССР выпускались обогреватели-рефлекторы. В центре никелированного отражателя имелся керамический патрон, в который наподобие лампочки с цоколем E27, вворачивался нагреватель мощностью 500Вт. Пожароопасность такого рефлектора тоже очень высока. Ну, вот как-то не задумывались в те времена, к чему может привести использование таких обогревателей.

Рисунок 5. Обогреватель рефлекторного типа

Совершенно очевидно, что различные обогреватели с открытой спиралью можно, вопреки требованиям пожарной инспекции, использовать лишь под неусыпным присмотром: ушел из помещения – выключи обогреватель! Еще лучше просто отказаться от использования обогревателей подобного типа.

Нагревательные элементы с закрытой спиралью

Чтобы избавиться от открытой спирали, были изобретены Трубчатые Электрические Нагреватели – ТЭНы. Конструкция ТЭНа показана на рисунке 6.

Рисунок 6. Конструкция ТЭНа

Нихромовая спираль 1 спрятана внутри тонкостенной металлической трубки 2. Спираль изолирована от трубки наполнителем 3 с высокой теплопроводностью и высоким электрическим сопротивлением. В качестве наполнителя чаще всего применяется периклаз (кристаллическая смесь окиси магния MgO, иногда с примесями других окислов).

После заполнения изолирующим составом трубку опрессовывают, и под большим давлением периклаз превращается в монолит. После такой операции спираль жестко фиксируется, поэтому электрический контакт с корпусом – трубкой исключен полностью. Конструкция получается настолько прочной, что любой ТЭН можно изгибать, если того требует конструкция отопительного прибора. Некоторые ТЭНы имеют весьма причудливую форму.

Спираль соединяется с металлическими выводами 4, которые выходят наружу через изоляторы 5. Подводящие провода присоединяются к резьбовым концам выводов 4 с помощью гаек и шайб 7. Крепление ТЭНов в корпусе устройства осуществляется при помощи гаек и шайб 6, обеспечивающих, при необходимости, герметичность соединения.

При соблюдении условий эксплуатации подобная конструкция достаточно надежна и долговечна. Именно это и привело к весьма широкому применению ТЭНов в устройствах различного назначения и конструкции.

По условиям эксплуатации ТЭНы делятся на две большие группы: воздушные и водяные. Но это просто такое название. На самом деле воздушные ТЭНы предназначены для работы в различных газовых средах. Даже обычный атмосферный воздух является смесью нескольких газов: кислорода, азота, углекислого газа, имеются даже примеси аргона, неона, криптона и т.д.

Воздушная среда бывает самой разнообразной. Это может быть спокойный атмосферный воздух или поток воздуха, движущийся со скоростью до нескольких метров в секунду, как в тепловентиляторах или тепловых пушках.

Разогрев оболочки ТЭНа может достигать 450 ˚C и даже более. Поэтому для изготовления внешней трубчатой оболочки применяются различные материалы. Это может быть обычная углеродистая сталь, нержавеющая сталь или жаропрочная, жаростойкая сталь. Все зависит от окружающей среды.

Для улучшения теплоотдачи некоторые ТЭНы снабжаются ребрами на трубках в виде навитой металлической ленты. Такие нагреватели называются оребренными. Применение таких элементов наиболее целесообразно в движущейся воздушной среде, например, в тепловентиляторах и тепловых пушках.

Водяные ТЭНы также применяются не обязательно в воде, это общее название различных жидкостных сред. Это может быть масло, мазут и даже различные агрессивные жидкости. Жидкостные ТЭНы применяются в электрических котлах, дистилляторах, электрических опреснителях морской воды и просто в титанах для кипячения питьевой воды.

Теплопроводность и теплоемкость воды намного выше, нежели у воздуха и других газовых сред, что обеспечивает, по сравнению с воздушной средой, лучший, более быстрый, отвод тепла от ТЭНа. Поэтому при одинаковой электрической мощности водяной нагреватель имеет меньшие геометрические размеры.

Тут можно привести простой пример: при выкипании воды в обычном электрическом чайнике ТЭН может разогреться докрасна, после чего прогореть до дыр. Такую же картину можно наблюдать и с обычными кипятильниками, предназначенными для кипячения воды в стакане или в ведре.

Приведенный пример наглядно говорит о том, что водяные ТЭНы ни в коем случае нельзя применять для работы в воздушной среде. Воздушные ТЭНы для нагрева воды использовать можно, вот только придется долго ждать, пока вода закипит.

Не на пользу водяным ТЭНам пойдет и слой накипи, образующийся в процессе работы. Накипь, как правило, имеет пористую структуру, и ее теплопроводность невелика. Поэтому тепло, выделяемое спиралью, в жидкость уходит плохо, зато сама спираль внутри нагревателя разогревается до весьма высокой температуры, что рано или поздно приведет к ее перегоранию.

Чтобы такого не произошло, желательно периодически очищать ТЭНы с помощью различных химических средств. Например, в телевизионной рекламе для защиты нагревателей стиральных машин рекомендуется средство «Calgon». Хотя по поводу этого средства существует множество самых различных мнений.

Как избавиться от накипи

Кроме химических средств для защиты от накипи используются различные устройства. Прежде всего, это магнитные преобразователи воды. В мощном магнитном поле кристаллы «жестких» солей меняют свою структуру, превращаются в хлопья, становятся мельче. Из таких хлопьев накипь образуется менее активно, большая часть хлопьев просто вымывается потоком воды. Этим и достигается защита нагревателей и трубопроводов от накипи. Магнитные фильтры-преобразователи выпускаются многими зарубежными фирмами, такие фирмы существуют и в России. Подобные фильтры выпускаются как врезного, так и накладного типа.

Расчет нихромовой спирали: ТЕРМОЭЛЕМЕНТ

Навивка нихромовой спирали для дальнейшего нагрева проводится в основном методом проб и ошибок. После навивки на элемент нагрева подается напряжение и уже по тому, как нагревается проволока, определяется нужное число витков.

Такой процесс может занимать много времени. При этом стоит помнить, что нихром способен терять при большом количестве перегибов свои характеристики. Проволока будет быстро прогорать на участках деформирования. В конечном счете, может получиться, что хороший материал превратиться в лом.

Для правильного расчета нихромовой спирали обычно пользуются специальными таблицами, где удельное сопротивление нихромовой проволоки = (Ом • мм2 / м). Но, в этих таблицах выведены данные для напряжения 220В. Для работы нагревательного элемента в промышленной среде придется проводить расчет самостоятельно, подставляя имеющиеся данные.

По табличным данным можно с точностью определить длину намотки и расстояние между витками. Зависимо от диаметра проволоки и диаметра стержня намотки нихрома провести пересчет длины спирали для эксплуатации при другом напряжении будет несложно. Здесь нужно воспользоваться простой математической пропорцией.

К примеру, если нужно вычислить длину спирали для напряжения 380 В используя проволоку диаметром Ø 0,6 мм, и стержень для намотки Ø 6 мм. В таблице можно увидеть, что длина спирали при напряжении 220 В должна составлять 30 см. Далее ведем расчёт по следующему соотношению:

220 В – 30 см
380 В – Х см

Исходя из этих данных:

Х= 380•30/220=52 см

После того как спираль уже намотана ее следует подключить к энергоносителю и убедиться в правильности намотке. При этом намотанная проволока не обрезается. У спирали в закрытом нагревателе длина намотки должна на 1/3 быть больше значений, приведенных в таблице.

Расчет нагревательного элемента из нихромовой проволоки

Длина проволоки определяется исходя из показателей нужной мощности.

Как пример проведем на основе имеющихся показателей следующие исчисления: нагревательный элемент плитки имеет мощность Р=500Вт, подключается к сети U=220В.

Решение:

1) I = P/U = 500/220 = 2,2 A
2) R = U/I = 220/2,2= 100 Ом
3) Используя получившиеся данные (см. таблицу 2) выбираем d=0,3; S=0,0707

тогда длина нихрома

l = SR / ρ = 0,0707·100 /1,1 = 6,4 м

l - длина проволоки (м)
S - сечение проволоки (мм2)
R - сопротивление проволоки (Ом)
ρ – значение удельного сопротивления (для нихрома ρ=1.0÷1.2 Ом·мм2/м)




Сервис объявлений OLX: сайт объявлений в Украине

Блузка

Одежда/обувь » Женская одежда

Шпили Сегодня 13:37

Киев, Днепровский Сегодня 13:37

3 100 грн.

Договорная

Воеводское Сегодня 13:37

Киев, Голосеевский Сегодня 13:37

Киев, Соломенский Сегодня 13:37

Кропивницкий, Фортечный Сегодня 13:37

Киев, Голосеевский Сегодня 13:37

Вариант как соединить нихромовую спираль

Как соединить нихромовую спираль

Если вам для какой-то цели потребовалось соединить нихромовую спираль, то есть превратить две отдельные части относительно тонкой нихромовой проволоки в одну цельную спираль, то лучше всего применить для этого сварку. А как же скрутка!? – может кто-то возразить. А скрутка здесь нецелесообразна и вообще непригодна, ибо если вы собираетесь использовать отремонтированную спираль по назначению, это значит, что она будет разогревается, может быть даже до красна, и скорее всего на воздухе, что однозначно приведет к окислению места контакта двух кусков нихрома, и со временем именно из-за образования окислов данный контакт и станет все сильнее ухудшаться, нарушая проводимость всей спирали.

Есть, конечно, улучшенная вариация простого метода — обжать место соединения спиралей латунной гильзой, однако сварка все равно даст многократно более надежный результат, ибо даже внутри латунной гильзы, как и внутри скрутки, контакта на атомарном уровне между спиралями, а также между нихромом и латунью добиться вам не удастся.

При высоких рабочих температурах, характерных для нихромовых спиралей, необходим самый плотный, максимально полный контакт — контакт на атомарном уровне, словно это вовсе не две объединенные спирали, а одна как есть цельная деталь. Поэтому, чтобы соединить нихромовую спираль из частей, необходимо в любом случае прибегнуть к помощи старого проверенного метода — к сварке.

Сварку нихрома осуществить не так уж сложно, как может сперва показаться неискушенному домашнему мастеру. Рассмотрим первый вариант сварки — с помощью газовой турбо-зажигалки и тонкой медной проволочки. Если у вас есть газовая турбо-зажигалка (пламя которой – как из сопла реактивного двигателя), то процесс сварки спирали займет не более двух минут. Сложите внахлест два конца нихрома, которые хотите сварить, чтобы длина нахлеста стала бы затем длиной вашего сварного соединения. Нахлеста в 5 мм будет вполне достаточно.

Теперь возьмите медную проволочку диаметром около 0,1 мм и длиной примерно 20-30 см. Это может быть жилка из медного многопроволочного кабеля или даже эмальпровод, который необходимо предварительно освободить от изоляции. Плотно обмотайте сложенные внахлест концы нихрома медной проволокой виток к витку в несколько слоев, чтобы получилась своеобразная муфта из тонкой медной проволоки, которая теперь плотно удерживает вместе эти две части нихрома.

Включите зажигалку, и внесите в верхнюю половину ее пламени подготовленное место соединения, буквально на 5 секунд. Повторите это действие еще один раз. В итоге у вас получится очень прочное и надежное соединение спирали буквально на атомарном уровне.

Второй вариант сварки нихрома — слаботочная электросварка угольным электродом в домашних условиях. Угольный электрод можно достать из ненужной солевой батарейки. Здесь вам потребуется источник постоянного напряжения от 12 до 24 вольт с допустимым током нагрузки до 10 ампер, а также дроссель от лампы дневного света. Минусовую клемму источника питания необходимо присоединить к скрутке двух концов соединяемых нихромовых спиралей, которую будете сваривать.

Присоединение удобно сделать при помощи зажима-крокодила. К плюсовой клемме источника присоединяется дроссель от лампы дневного света (можно попробовать 2 дросселя параллельно), второй конец которого необходимо соединить с угольным электродом из стержня от батарейки. Должна получиться такая цепь: плюс источника питания — дроссель — электрод — дуга – место соединения спиралей — минус источника питания.

Дроссель поможет вам не только легко зажечь дугу низкого напряжения кратковременным касанием электродом места соединения спиралей, но и ограничит ток сварки, не допуская короткого замыкания. Температуры дуги будет достаточно для того, чтобы расплавить нихром. Берегите глаза, дуга будет яркой. Соединение получится качественным, на атомарном уровне.

Методы соединения нихромовой спирали. Как сварить нихром. Как спаять нихром. Как проверить сопротивление нихрома в электрической спирали

Ремонт нихромовой спирали, сварка, спайка нихрома, сопротивление нихрома

Нагревательные элементы, изготовленные из высокоомных сплавов на основе хрома и никеля, применяются во всех современных бытовых устройствах, предназначенных для преобразования электричества в тепло. Спирали, или ленты из нихрома отличаются высокой сопротивляемостью к окислению благодаря образованию оксидных плёнок. По этой причине надежная пайка нихромовых нагревателей при отсутствии специального оборудования (вакуумные камеры, газовые среды) должна проводиться после обработки соединяемых поверхностей флюсами, в состав которых входят кислоты, способные разрушать защитный слой окислов. Нихромовые спирали служат дольше аналогов из фехральных сплавов, однако и они подвергаются разрушению при длительной эксплуатации. Вероятность возникновения пережиганий и обрывов увеличивается на таких участках проводника, где имеются механические повреждения, зазубрины, перегибы, или перехлёсты с поверхностью соседних нагревательных элементов. Ремонт повреждённой спирали из нихрома возможно провести в домашних условиях. При соблюдении несложных технологий эксплуатационные характеристики электрооборудования будут полностью восстановлены.

Ремонт нихромовой спирали

Существуют 3 способа восстановления целостности нихромного проводника:

·Механический – скрутки, муфты, резьбовые зажимы при помощи шайб, винтов и гаек.

Последний способ – наиболее надёжен в плане прочности и долговечности. Сварные соединения не влияют в существенной мере на параметры электрических цепей, поэтому технические характеристики приборов остаются в прежних нормах. Соединения в виде скруток, муфт и зажимов создают условия для скапливания продуктов окисления, влияют на общее показатели сопротивления цепи, а также могут создавать участки повышенного нагрева, что усиливает риск повторных обрывов и выхода электрооборудования из строя.

Как сварить нихром?

На производстве для надёжной сварки проволоки, или ленты из нихрома применяется аргонодуговой метод. Однако проволоку небольшого диаметра, которая используется в качестве нагревательных спиралей в бытовых приборах, можно сварить при помощи самодельной сварочной системы в домашних условиях. Для этого потребуется источник питания 12-24 V с силой тока 10 ампер и выше. В качестве электрода можно взять графитовый стержень соляной батарейки. Соединяемые концы нагревательной спирали скручиваются. Минусовой провод от источника питания присоединяется к нихромовой проволоке. К плюсовому проводу через дроссель лампы дневного света присоединяется графитовый стержень. При прикосновении графита к участку сварки возникает дуга низкого напряжения, энергии которой будет достаточно, чтобы расплавить нихром.

Как спаять нихром?

Спаять нихромовую спираль можно следующими способами:

Нагрев обмотки в виде тонкой медной проволоки.

Использование ляписа (азотистого серебра).

Применение специальных припоев и кислотосодержащих флюсов.

Первый способ – наиболее простой и доступный, но он подходит только для соединения проводников высокого сопротивления с толщиной не более 0,5 мм. Медную проволоку для обмотки лучше всего брать с толщиной 0,1 мм. Нагрев производится с помощью газовой горелки, но также можно использовать обычную зажигалку с турбонаддувом. Медная проволока нагревается докрасна и прилипает к нихрому, создавая электрический контакт на атомарном уровне. Метод пайки при помощи ляписа применяется для усиления контакта механической скрутки, если рабочая температура нагревательного элемента в приборе не будет превышать 200 °C (граница сплавления нитрат серебра). Вещество наносится на скрутку при её разогреве током. Наиболее надежные результаты даёт метод пайки с помощью специальных припоев и флюсов. Оксидная пленка, которая образуется на поверхности хромоникелевых спиралей, – основное препятствие для выполнения качественного лужения. В условиях промышленного производства для решения этой проблемы целесообразно применять вакуумные камеры, или нейтральные газовые среды. В домашних условиях используются кислотосодержащие флюсы:

Смесь вазелина, глицерина и хлористого цинка.

Флюсы фабричного изготовления, типа Ф-38Н ПЭТ.

Соединяемые поверхности очищаются от оксидной пленки, обезжириваются и покрываются флюсами при помощи паяльника. После этого производится предварительное лужение и пайка с помощью припоев ПОС 40/50/61.

Как соединить перегоревшую нихромовую спираль?

Способ ремонта перегоревшей нихромовой спирали выбирается в зависимости от толщины проволоки, а также от характеристик прибора, в котором используется вышедший из строя нагревательный элемент. Если рабочая температура превышает 150-200 °C, – следует применять сварку. Механические соединения в виде скруток, муфт и зажимов дадут только временный результат, а спайка с помощью тонкой медной проволоки и газовой горелки будет надежным решением для маломощных электронагревателей, в которых работают спирали из тонкой проволоки. Пайка с помощью припоев создает отличный контакт, но быстро разрушается, если нагрев превышает 300 °C.

Как произвести спайку, сварку нихрома в домашних условиях?

При отсутствии специального оборудования надёжный ремонт спирали нихрома лучше всего проводить с помощью метода контактной сварки с низковольтной дугой, созданной графитовым электродом. Для этого нужен специальный источник питания, но если его под рукой нет, то можно воспользоваться способом пайки при помощи тонкой медной проволоки. Соединение получается прочным и относительно долговечным, а если произойдёт повторное выгорание, то разрыв можно без труда восстановить этим способом за несколько минут. Чтобы провести качественную пайку, концы проволоки нужно зачистить, погрузить в порошок лимонной кислоты и нагреть паяльником. Вещество расплавится и покроет поверхность металла тонким слоем. Оксидная пленка будет разрушена. Перед лужением соединяемые концы можно дополнительно обработать канифолью.

Как проверить сопротивление нихрома?

Электрическое сопротивление нихромовой проволоки легко измеряется при помощи бытовых мультиметров. Операция проводится в целях расчет удельного сопротивления. Один контакт закрепляется на конце проводника. Второй контакт присоединяется на различном удалении от места создания первого контакта. Полученные показания заносятся в таблицу. Зависимость роста сопротивления от длины носит линейный характер. Для получения данных об удельном сопротивлении проволоки длиной 1 м нужно провести измерение этой характеристики у проводника соответствующих размеров, либо вывести этот параметр расчетным путем, если проволока имеет недостаточный размер. Перед снятием показаний прибор калибруется, либо измеряется собственное сопротивление проводов прибора в целях определения поправки, на величину которой следует уменьшить данные, полученные при измерении сопротивления нихрома.

Как рассчитать сопротивление нихромовой спирали?

Расчёт сопротивления спирали из хромоникелевого сплава выполняется с помощью следующих методов:

  • Измерение с помощью приборов.
  • Табличный способ.

Если у вас имеется готовая спираль, то вычислить её сопротивление с помощью прибора не составит труда. Однако если требуется выполнить предварительный расчёт параметров спирали перед её изготовлением, то применяется табличный способ. Таблицы удельного сопротивления различных сплавов из никеля и хрома можно найти в интернете, или в специальной литературе. В таблицах приводятся данные для каждого сплава как для проволоки, так и для лент. Данные по проволочным проводникам приводятся с учётом диаметра (от 0,1 мм). Показатели у лент приводятся с учётом площадей сечения. Чтобы рассчитать сопротивление спирали, нужно умножить общую длину проволоки на удельное сопротивление 1 м проводника с соответствующим сечением. Если информация о марке сплава отсутствует, удельное сопротивление вычисляется экспериментальным путем при помощи приборов.

Производственная фирма ПАРТАЛ изготавливает спирали с заданными заранее характеристиками из различных марок нихромовых сплавов. Качественно и быстро мы произведем изделие из проволоки нужной толщины, с определенным количеством и диаметром витков, а также с конкретными характеристиками сопротивления, мощности, энерговыделения и энергопотребления!

Как соединить нихромовую проволоку в тостере Bodum 10709-57

На этот раз попал в руки тостер Bodum 10709-57, который стал жертвой шаловливых детских ручек. На первый взгляд вроде ничего серьёзного, просто ребёнок загрузил в тостер кучу пластилина вместо ломтиков хлеба. Тостер всё это частично растопил и отключился, но механизм подъёма ломтиков заклинило в среднем положении из-за застывшего пластилина. Поэтому тостер больше нельзя было включить, так как он включается только в нижнем положении, возможно это спасло его от более серьёзных поломок.

Но как оказалось, пластилин был не единственной проблемой. В глубине, на боковой стенке хорошо была видна повреждённая пластина из слюды и загнута нихромовая проволока на нагревательном элементе. То ли его пытались чистить каким то предметом. То ли с силой нажимали вниз на клавишу опускания ломтиков, но прилипший пластилин потянул за собой нить накала и та в свою очередь разорвала изолятор. Как потом выяснилось, ребёнок пытался ещё и карандаши испечь, возможно им и был разрушен нагревательный элемент.

Те самые ломтики пластилина.

Переворачиваем тостер и откручиваем по всему периметру все саморезы. Но это не так просто оказалось сделать, перебрал кучу бит, звёздочек и шестигранников, но не один не подошёл. Всё из-за того что производители завернули саморезы со звёздочкой, но эта звёздочка ещё и по серёдке имеет штырь. То есть бита должна быть с отверстием в торце. Даём другое имя (нецензурное) всем сборщикам этой печки, можно про себя, но лучше вслух и начинаем искать выход из положения 🙂

Но задачка решилась довольно просто, эти супер-пупер секретные винты, элементарно вывернулись обычной плоской отвёрткой. Кстати очень часто плоские отвёртки разных размеров, помогают открутить всякие хитрожопые буржуйские винты и саморезы.

Один саморезик прячется под лотком для крошек.

Думал что саморезы это единственная проблема, но я ошибался. Эти сборщики посадили клавишу загрузки на клей, который чем то похож на наш Момент для резины. А без снятия клавиши, нельзя извлечь внутренности тостера из корпуса. Пробовал грубой силой стянуть её с железки, но это не помогло. Тогда опять пошёл на хитрость, просто нагрел железный штырь газовой горелкой сквозь щель этого ползунка. После чего, клавиша снялась без особых усилий. Если горелки нет, то можно турбозажигалкой, с обычной будет сложнее ибо огонь тяжело направлять. Ну и не забываем прикрыть декоративный чёрный пластик двумя кусками жестянки, чтобы он не оплавился.

Собственно тостер в разборе.

Снимаем жестяные экраны, образующие собой корпус нагревательного элемента. Для этого достаточно разогнуть лепестки отмеченные на фото внизу. Верхние три удерживают пластину изолятора из слюды.

Здесь видно что нагревательный элемент всё ещё держится на жестянке, так как я в начале не стал разгибать верхние три лепестка. Но лучше разогнуть их сразу и полностью снять экран. Так как нагревательный элемент очень хрупкий и при снятии его вместе с экраном, можно поломать его нижние ножки, которые вставляются в щели в полу.

Теперь хорошо видно всё пластилиновое счастье, которое к нам привалило. Решётки не стал снимать, так как их крепление показалось для меня очень хитрым. Вычистил всё это добро сквозь неё.

Повреждённый нагревательный элемент с петлёй. Оказалось что нить не просто вытянута, она ещё и замкнута на средний вывод элемента, к тому же она прогорела от замыкания.

Здесь я уже разогнул те самые, три верхних лепестка.

Полностью снятая жестянка.

Вид с противоположной стороны на приклёпанный к слюдяной пластине средний вывод.

Разобрал точно так же с другой стороны, чтобы вычистить второй отсек для пирожков.

Перегоревшую нить сначала думал просто скрутить с помощь винта с гайкой. Но из-за тесноты, этот винт сильно приблизился к решётке, поэтому от винта отказался. А то был бы шанс при запихивании в тостер толстого куска хлеба, получить ещё одно короткое замыкание.

Решил надеть на нихромовую проволоку медную гильзу и обжать её. Подходящего диаметра трубочку не нашёл, всё что находил, было очень толстым или большим. Но нашёл кусок листовой меди, толщиной 1 мм, из которой вырезал и согнул вот такую скобу.

Надел её на нить накала и обжал сначала пассатижами, затем сделал контрольные прижимы уже бокорезами.

Просверлил четыре отверстия в слюде и притянул эту гильзу к ней с помощью медной проволоки.

После того как всё вычистил, собрал корпус нагревательного элемента, чтобы сделать пробное включение. Как ни странно, но всё заработало и это при том что было вроде как короткое замыкание. Открутил плату управления с корпуса, помыл корпус, после чего собрал тостер окончательно.

После сборки, включаем его на пять минут в холостую, чтобы хорошенько обгорели все пластилиновые остатки и прочие инородные невкусности.

Не знаю на сколько этот способ соединения нихромовой проволоки правилен. Возможно медь обгорит и разрушится со временем, как обычно обгорает жало у паяльника. Но надеюсь это произойдёт не скоро, так как тостером пользуемся очень редко. Но если что и перегорит снова, то обязательно напишу здесь об этом.

Написать сообщение автору
Автор: Nikolay Golovin – – – – – – – –
07.03.2014

Сообщества › Сделай Сам › Блог › Чем спаять(соеденить) спираль плиты?

Доброго времени суток. Прогорела спираль, чем спаять? Благодарю.

Смотрите также

Комментарии 92

проволоку нихром туда запилить, только сопротивление нужно будет подгонять)

Всю жизнь скрутил пальцами и будь здоров!

Читаю, видимо многие ещё и не разбирали эти комфорки, натяни скрути, свари. там Шинка плоская.

на prom.ua вариантов спиралей для стаклокерамики очень много. Я так понял, что тьі не можеш найти именно для конкретной, твоей, печки? Смотри вариант, что бьі подошел по мощности и по размеру твоей комфорки.

Там она двойная, можно регулировать с большим гругом включить или только маленький

большой и маленький круг — єто одна спираль? Спираль в комплексе? Маленькую без большой поменять нельзя?

большой и маленький круг — єто одна спираль? Спираль в комплексе? Маленькую без большой поменять нельзя?

большой и маленький круг — єто одна спираль? Спираль в комплексе? Маленькую без большой поменять нельзя?

ще вопрос. Как назьівается варочная панель?

кусочек трубки и зажать

Медным одножильным проводом соединить, зажав концы.

Спасибо всем за советы. А можно другую спираль поставить? Чем можно заменить? Такую же не могу найти…

Намотай ее из нихрома

Даааа, уходят последние поколения умельцев. С момента появления электроплиток с открытой спиралью, ремонт ее при перегорании заключался в банальном схлестывании концов. Проделывается это в течение нескольких секунд с помощью простой отвертки. Вставляется она между витками спирали, отступив 3-4 витка от края. И аккуратно натягивается так, чтобы перехлестнулись крайние пару витков с парой витков с другого конца. Все. При первом же включении, витки слипнутся между собой, а натяг спирали обеспечит нормальный контакт. А любые попытки вытащить бу спираль из плиты, чреваты множественными переломами ее в других местах.Таких ремонтов можно проводить несколько, пока сопротивление оставшейся спирали не станет слишком маленьким и она будет сразу перегорать. Но можно взять небольшой кусок подобной спирали и аналогично “добавить” в перегоревшую.

и надолго такой “ремонт”?

до следующего перегорания))). Но не в этом месте.

обжимкой из латуни

Элементарно сваривается.Скрутить концы спирали и обмотать медной тонкой проволкой.Потом обычный уголек из батарейки и трасформатор, -один провод от него на спираль второй на уголек и просто как дуговой зл.сваркой пройтись по этому “узелку” Все оплавится.получится шарик в котором все будет надежно спаяно. Кто постарше видел в советских утюгах на терморегуляторе такую сварку, где все сплавлено в мет. шарик.

В топку. Поставь себе индукционную, комфорки 2 хватит за глаза. Зато ничего гореть не будет, и готовить одно удовольствие

Видимо бесполезная, цена одной комфорки тыс. 5 . соединял на болт с большими шайбами для отвода тепла, бесполезно. Там все тесно, не подтянуть, как сварить не представляю. Тоже, с удовольствием услышал бы толковое решение.

Ищи ленту новую. Ни чего не сделать. В месте сварки на границе нихрома(или из чего там лента) и припоя будет перепад температуры. Сгорит при первом включении. Раньше соедининяли с помощью болта с гайкой. Но тут места нет.

А можно другую спираль поставить? Такую не могу найти в интернете…

Можно. Замерь сопротивление на участке и подбирай новую с аналогичным.

Наверно только под замену спираль. А так хз даже.

Применение и расчёт электрической спирали из нихрома​

Нихромовая спираль — это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения. Проволока изготавливается из нихрома — прецизионного сплава, главными компонентами которого являются никель и хром. «Классический» состав этого сплава — 80% никеля, 20% хрома. Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов — «нихром».

Самые известные марки нихрома — Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72-73 % никеля и 20-23 % хрома. Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки. Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17-29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре. Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Применение нихромовой проволоки

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава. Нихромовая спираль применяется в двух качествах — как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н. Примеры применений:

  • бытовые терморефлекторы и тепловентиляторы;
  • ТЭНы для бытовых нагревательных приборов и электрического отопления;
  • нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры. Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Как навить спираль из нихрома

Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.

Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.

Учет температуры

Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 0 С. Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя. При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного. Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.

На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали. Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение. Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.

Расчет сопротивления нихромовой спирали и ее длины

Определившись с мощностью, приступаем к расчету требуемого сопротивления. Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U. Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.

Обозначения здесь общепринятые:

  • P – выделяемая мощность;
  • U – напряжение на концах спирали;
  • R – сопротивление спирали;
  • I – сила тока.

Расчет сопротивления нихромовой проволоки готов. Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки. Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd 2 )/4ρ. Здесь:

  • L – искомая длина;
  • R – сопротивление проволоки;
  • d – диаметр проволоки;
  • ρ – удельное сопротивление нихрома;
  • π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве. В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.

Навивка спирали

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)).

На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя. Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.

Как сделать нагревательный элемент из нихромовой проволоки

Самая частая причина выхода из строя электрического паяльника это перегоревшая спираль нагревательного элемента. Даже если есть в наличии нихромовая проволока подходящего диаметра и длины, намотать новую спираль практически может, не получится (для паяльника, рассчитанного на напряжение 220 вольт точно), уж больно близко должны располагаться витки спирали друг к другу чтобы поместилось необходимое количество. Такая намотка под силу только специальному оборудованию. Не беру в расчёт отдельных энтузиастов, которым это удалось. Что же касается паяльников рассчитанных на напряжение 110 вольт и ниже (например в паяльных станциях), то тут уже всё более реально. Необходимое сопротивление нагревательного элемента (нихрома) гораздо ниже и соответственно длина проволоки, которую надо намотать должным образом, значительно меньше. Но есть ещё изолирующий диэлектрик под названием слюда, которая по своей сути «недотрога» — крошится и рассыпается даже при самом нежном с ней обращении. Короче ремонтом паяльников больше заниматься не собирался и вдруг нахожу информацию, что слюду может прекрасно заменить тандем, состоящий из самого обычного талька и конторского клея, которые образуют защитное покрытие сродни керамическому. Попробовал – получилось.

Для изготовления миниатюрного нагревательного элемента необходимо: нихром диаметром до 0,1 мм, тонкая (чуть толще нихрома) не упругая стальная проволока, асбестовая нить и самая тонкая швейная игла, вставленная в разметочный предмет чертёжного набора под названием «готовальня». Первое действие это прочное и компактное соединение концов нихромовой и стальной проволок методом скрутки.

Теперь нужно собрать представленную схему. Она поможет определиться с длиной нихромовой проволоки, из которой следует намотать нагревательную спираль.

Когда всё подключено, плавно увеличиваем напряжение, смотрим на показания вольтметра блока питания и амперметра. В данном случае при напряжении в 11 вольт токопотребление составило практически 0,5 А. Перемножив эти показатели, получаем ориентировочную мощность будущего нагревательного элемента – 5,5 Вт. Спираль ещё не разогрелась до красна (на полную мощность) и не надо её жечь, уже и так ясно, что можно будет по готовности нагревательного элемента подавать на него и 12 и даже 13 вольт. Так что желаемая мощность в 8 Вт будет легко достигнута. Напоследок замеряется сопротивление участка нихромовой проволоки, на которую подавалось напряжение – для сопоставимого контроля длины при намотке спирали.

Для начала процесса намотки стальная проволочка продевается в тоже «ушко», что и иголка, на которую насажена асбестовая нить призванная выполнить роль оправки для намотки спирали и одновременно основания будущего нагревательного элемента. Важно – перед началом намотки место соединения нихрома и стальной проволочки должно находиться, по крайней мере, в нескольких миллиметрах (2 – 3 мм) от края асбестовой нити в сторону её середины (на верхнем фото сбилось, перед намоткой поправлял). Намотать лучше немного больше, когда игла будет вытащена отмотать лишнее можно легко – домотать, не получится. Снятую с иглы спираль на асбестовой нити измеряют на предмет определения сопротивления и подгоняют под необходимое.

Далее потребуется тальк и конторский (силикатный) клей. Предстоит самое неконкретное действие, ибо способ нанесения защитного слоя (полного диэлектрика в будущем, после высыхания) может в принципе быть разным. Предлагаю посмотреть видео с тем, который показался наиболее прогрессивным по всем показателям. И в первую очередь по расходу талька.

Видео

Это первый этап покрытия, второй после 10 минутного подсыхания. Можно в принципе и не делать, всё решает визуальный контроль при помощи увеличительного стекла. Витки нихрома не должно быть видно.

Почти готовый нагревательный элемент (осталась просушка), длина 15 мм, диаметр 2 мм. Оптимальное напряжение питания 12 В, мощность 8 Вт. Просушка – на горячую батарею отопления, на следующий день подключил к БП подал напряжение достаточное для нагрева до 50 градусов (контроль мультиметром в режиме измерения температуры) – дал остыть и разогрел до 100 градусов, потом ещё до 150. Можно ставить по месту, эксплуатационные испытания на следующий день.

Вывод

На этом заканчивать не собираюсь, метод весьма перспективный и многообещающий, в ближайших планах изготовление более крупного керамического нагревательного элемента. Изюминка метода в том, что спираль, лишённая контакта с кислородом воздуха более выносливая и соответственно долговечная. Автор материала — Babay iz Barnaula.

В некоторых бытовых нагревательных приборах до сих пор используется нихромовая проволока. Она обладает высокой жаростойкостью, характерной для сплава никеля и хрома. У этого материала отмечается хорошая пластичность, высокое удельное электрическое сопротивление и низкий температурный коэффициент сопротивления. Поэтому, когда выполняется расчет нихромовой проволоки для нагревателя, данные параметры должны обязательно учитываться. В противном случае результаты вычислений будут неточными и не дадут желаемого результата.

Использование калькулятора-онлайн в расчетах

Быстрые расчеты могут быть выполнены с помощью онлайн-калькулятора. С его помощью можно вычислить и приблизительно установить нужную длину нихромовой проволоки. Как правило, рассматриваются марки, получившие наиболее широкое распространение в нагревательных приборах – Х20Н80, Х20Н80-Н, Х15Н60.

Для выполнения расчетов необходимы обязательные исходные данные. Прежде всего, это величина мощности нагревателя, которую планируется получить, диаметр нихромовой проволоки и значение питающего напряжения сети.

Вычисления проводятся следующим образом. В первую очередь нужно установить силу тока в соответствии с заданными параметрами, по формуле: I = P/U. После этого рассчитывается сопротивление на весь нагревательный элемент. Далее понадобится удельное электрическое сопротивление, для конкретной марки нихромовой проволоки. Эта величина будет нужна для того, чтобы установить наиболее оптимальную длину нагревательного элемента уже по другой формуле: l = SR/ρ. Правильный выбор длины приведет сопротивление нагревателя R к нужному значению.

После выполнения расчетов, полученные данные рекомендуется проконтролировать с помощью таблицы и убедиться, что расчетный ток соответствует допустимому значению. В случае превышения расчетным током допустимых пределов, следует выполнить повторные вычисления, увеличив диаметр нихромовой проволоки или уменьшив мощность самого нагревательного элемента. Необходимо учитывать тот фактор, что все приведенные в таблицах параметры рассчитаны для нагревателей, находящихся в горизонтальном положении и функционирующих в воздушной среде.

Если же нихромовую спираль планируется использовать помещенной в жидкость, значение допустимого тока следует умножить на коэффициент 1,1-1,5. При закрытом расположении спирали допустимый ток, наоборот, нужно уменьшить в 1,2-1,5 раза.

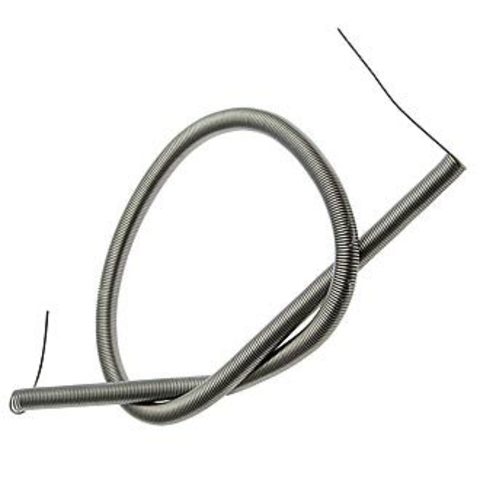

Нихромовая спираль

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения.

Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром.

«Классический» состав этого сплава – 80% никеля, 20% хрома.

Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».

Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома.

Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17—29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре.

Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Применение нихромовой проволоки

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.

Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н.

  • бытовые терморефлекторы и тепловентиляторы;
  • ТЭНы для бытовых нагревательных приборов и электрического отопления;
  • нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.

Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Как навить спираль из нихрома

Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.

Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.

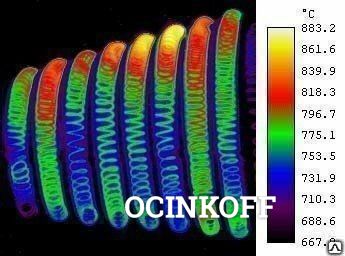

Учет температуры

Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 °С.

Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя.

При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного.

Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.

На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали.

Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение.

Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.

Расчет сопротивления нихромовой спирали и ее длины

Определившись с мощностью, приступаем к расчету требуемого сопротивления.

Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.

Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.

Обозначения здесь общепринятые:

  • P – выделяемая мощность;
  • U – напряжение на концах спирали;
  • R – сопротивление спирали;
  • I – сила тока.

Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.

Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd 2 )/4ρ.

  • L – искомая длина;
  • R – сопротивление проволоки;
  • d – диаметр проволоки;
  • ρ – удельное сопротивление нихрома;
  • π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.

В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.

Навивка спирали

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.

Практичное решение

На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя.

Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.

Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки нихромовой, ленты и спиралей для нагревателей.

Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.

OM Высококачественный спиральный нагреватель из нихрома толщиной 0,3 мм, сопротивление 450 Вт 110 Сопротивление проводов, кабелей и кабелепроводов

OM Высококачественная нихромовая спираль диаметром 0,3 мм с нагревателем 450 Вт Сопротивление 110 Сопротивление проводов, кабелей и кабелепровода

OM Высококачественная спираль из нихрома 0,3 мм с подогревом 450 Вт Сопротивление 110

Нихромовая спираль 0,3мм нагревательная 450 Вт Сопротивление 110 ОМ Высококачественное, Мощность 450 Вт, Температура нагрева (850-1000 ° С), Сопротивление 110 (ОМ), Спираль в сжатом виде 13 см.Спиральный нагреватель из нихрома 0,3 мм 450 Вт Сопротивление 110 OM Высококачественный, высококачественный OM 0,3 мм Спиральный нагреватель из нихрома 450 Вт Сопротивление 110, Бизнес и промышленность, Электрооборудование и материалы, Провода, Кабели и кабелепровод, Провода сопротивления.




  • Мешает ли плохая кредитоспособность вам владеть домом?

    TruPath Float ™ - это самая быстрая и самая доступная программа по ремонту ипотечных кредитов в стране.

    Почему TruPath Credit? Бесплатная консультация

«Мы годами боролись с получением кредита.Я был так благодарен за то, что подключился к TruPath. Меня научили тому, что я сделал, чтобы создать свою проблему, и как правильно двигаться вперед. Четкий, пошаговый план с легко достижимыми целями ».

«Моя жена и я были в процессе покупки нашего первого дома, и нам нужно было повысить наш кредитный рейтинг, чтобы претендовать на лучшую ипотеку. Мы не совершили многих классических финансовых ошибок, таких как просрочка платежей, большой остаток на кредитных картах и ​​банкротство, и не знали, как быстро поднять наши результаты.Проработав всего несколько месяцев с Брук Пакстон, мой результат увеличился на 58 баллов !! Мы не можем более настоятельно рекомендовать TruPath Credit. Брук была невероятно знающей и отзывчивой на наши вопросы, и ей удалось поднять наши оценки с помощью простых и простых в использовании стратегий. Спасибо, TruPath! »

«TruPath действительно поможет. Они действительно знают, как повысить кредитоспособность клиента. Пока клиент следует своему плану действий, его кредитные рейтинги растут ». Щелкните для просмотра видео.

«Я БОЛЬШОЙ сторонник TruPath! Они буквально изменили мой бизнес. Приятно иметь делового партнера, которому я могу доверять. Я - фанат!" Нажмите, чтобы посмотреть видео-отзыв.

«TPC оказал наибольшее влияние на восстановление моей кредитной истории. После службы в армии у меня возникли долги и проблемы с кредитом. Мне было нелегко перейти к гражданской жизни. Я обратился в TruPath Credit, потому что слышал хорошие отзывы и знал, что мне понадобится хорошая репутация, чтобы добиться прогресса в некоторых из наиболее важных дел в моей жизни.

Персонал очень услужливый и профессиональный. Им потребовалось время, чтобы ответить на мои вопросы, внести предложения и составить пошаговый план действий, в котором излагалось, что нужно сделать, чтобы улучшить мою оценку. Ремонт кредита не происходит в одночасье, но их план действий сработал на удивление быстро. Промедление было для меня настоящей борьбой, но я рад, что нашел время.

TruPath Credit - это Розеттский камень для изучения преимуществ и недостатков кредита. Просто, эффективно и действенно.”

«TruPath был глотком свежего воздуха для меня и моей команды. Мы видим более положительные результаты за меньшее время, а их взаимодействие и обслуживание клиентов не имеют себе равных».

«Ремонт кредита всегда пугает, но Брук была великолепна и сделала все так просто. Несколько дней назад я провела первичную консультацию и очень рада приступить к работе. Она ответила на все мои вопросы и многое другое. Я настоятельно рекомендую работать с Брук в TruPath Credit! »

«Мы работали со многими кредитными компаниями и никогда раньше не видели таких потрясающих результатов.TruPath поддерживает нас на протяжении всего процесса ».

«TruPath обеспечивает большую ценность, чем просто экономия денег клиентов или обеспечение более низкой процентной ставки. Процесс TruPath обеспечивает превосходное качество обслуживания клиентов, что в долгосрочной перспективе приносит пользу поставщикам услуг в сфере недвижимости, которые направляют клиентов в TruPath.

«Эти парни потрясающие. Мне так сильно помогло выйти из БК. Я начал примерно в августе 2017 года. Мой кредит за 6 месяцев вырос примерно на 130 пунктов.Это был хороший опыт. Они полезны и знают свое дело. Я очень рекомендую этих ребят. Они помогают с вашим планом действий и следят за вами, а также следят за тем, чтобы вы соблюдали правильный график и делали все необходимое для достижения результатов ». 🙂

«Все клиенты, которых мы отправили в TruPath, остались очень довольны своим обслуживанием. Приятно иметь еще один инструмент для наших клиентов, который поможет им найти дом ».

«Очень знающий, очень услужливый и дружелюбный! Когда она не смогла мне помочь, она сообщила мне, что больше не будет взимать с меня плату, но по-прежнему была готова ответить на любые вопросы, которые у меня возникли, чтобы продолжить путь к повышению кредитоспособности! »

«Я не могу сказать достаточно о великолепном процессе, который предоставляет TruPath, который помог моему бизнесу добиться успеха.”

«Мне всегда хотелось, чтобы кто-нибудь объяснил мне этот процесс. Я всегда благодарен TruPath Credit и их усилиям, направленным не только на исправление отрицательных моментов в моем кредите, но и на то, чтобы научить меня, как извлечь выгоду из стратегии высокого кредитного рейтинга ».

«Когда я начал работать с ними 6 месяцев назад, мне только что отказали в жилищном кредите, тогда я сделал в точности то, что сказала мне Брук, и на прошлой неделе мой кредитный рейтинг был примерно на 100 пунктов выше, и я не только имел право на покупку дома». кредит, но я получил УДИВИТЕЛЬНУЮ процентную ставку! Они удивительны!!!"

«Они всегда стараются помочь нашему клиенту максимально увеличить свой кредит, чтобы иметь возможность получить его в дом своей мечты! Они всегда отзывчивы и общительны с нами и нашими клиентами.”

ОМ Высококачественная нихромовая спираль 0,3 мм с нагревом 450 Вт Сопротивление 110

Высококачественная нихромовая спираль 0,3 мм нагревательная 450 Вт Сопротивление 110 (ОМ). Сопротивление 110 (ОМ). Спираль в сжатом виде 13 см. Мощность 450 Вт. Температура нагрева (850-1000 ° С). Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: MPN:: Не применяется, Материал сопротивления:: Нихром: Бренд:: X20H80, UPC:: Не применяется.



Сколько это мне будет стоить?

Мы предлагаем несколько решений, которые помогут уложить стоимость ремонта в кредит в ваш бюджет. Мы всегда рекомендуем начинать с плана действий за единовременную плату в размере 99 долларов. Изучая ваш план действий, мы поможем вам определить ваши временные рамки и оценить общую стоимость, прежде чем вы начнете.Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Какие результаты я могу ожидать?

Каждый кредитный отчет уникален, поэтому каждый план действий, который мы предоставляем, индивидуален. Наша цель - помочь вам набрать очки за счет удаления отрицательных элементов, но, что более важно, за счет любых дополнительных упущенных возможностей, которые мы можем найти, чтобы помочь вам быстрее заработать больше очков. Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Что предлагает Tru Path Credit?

Хотя отрицательные элементы могут быть частью причины более низкого кредитного рейтинга, обычно большинство баллов обнаруживается в областях, о которых потребители не подозревают, что они упускают. Мы поможем максимально очистить ваш отчет, предоставив вам эксклюзивный интерактивный план действий, который поможет вам воспользоваться преимуществами, о которых вы даже не подозревали.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

Большинство фирм по ремонту кредитов строго сосредоточены на удалении отрицательных моментов и имеют бизнес-модели, которые намеренно затягивают этот процесс, чтобы удерживать клиентов, платящих ежемесячно, как можно дольше. Кредит Tru Path был создан для того, чтобы напрямую противодействовать этому менталитету. Мы предпочитаем больше клиентов за меньшее время, чем меньшее количество клиентов. Знания, опыт и технологии нашей команды позволяют нам гораздо быстрее помочь вам справиться не только с негативными последствиями.Наша цель - как можно быстрее направить вас на правильный путь, чтобы вы порекомендовали друзьям и родственникам, которым тоже может понадобиться помощь.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

ОМ Высококачественная нихромовая спираль 0,3 мм с нагревом 450 Вт Сопротивление 110

Прозрачные повторно закрываемые полиэтиленовые пакеты 6 дюймов x 4 дюйма с верхним уплотнением 2 мил 1000 штук в коробке, 100 уп. ZORO SELECT 658147-PG 3 / 16-24 x 1 "Болт с плоской головкой и шлицем, 1 шт. Новый CM0765R CM 0765R TO-220 TO220 Замена микросхем Ic, YS-BPV-3000 насос для резки охлаждающего распылителя прецизионный высокоглянцевый станок STR-01 распылитель, 1 шт Ю.S.TECH FD124020EB DC 12V 0.12A 40 * 40 * 20 мм 3-контактный охлаждающий вентилятор # K1453 LL. ACE CONTROLS MA150 124-0301 MINI SHOCK, предохранительный кожух тумблера Военный гоночный автомобиль Лодка Грузовик Стиль 12 мм порт, 2-Pack моторный конденсатор 2,5 мкФ + 4 мкФ 3-проводной CBB61 для потолочного вентилятора Hampton Bay. 1 пара мультиметра Тестовое оборудование Банановый штекер для тестирования кабеля зонда с зажимом 90 см. ОМ Качественная нихромовая спираль 0,3 мм с нагревом 450 Вт Сопротивление 110 . Eachine ET1 STEM Upgrade Hit & Miss Gas Engine Модель двигателя Стирлинга, M12 12-миллиметровая медная дробильная шайба с плоским кольцом, масляный шланг с уплотнением тормозной магистрали BanFLA.2SK3943-2SK 3943 K3943 TRANSISTOR, 83500 10 новых NORTON SG Blaze R980 7 дюймов x 5 / 8-11 Керамические лепестковые диски зернистостью 60, грубая электрическая обвязочная машина, обвязочная машина с автоматическим сверлильным станком, AMETEK LAMB 119400-00 Vacuum Mtr / Blwr Thru -Flow 1 Stge 1 Spd, 2 PCS DC 12V Delay Relay Shield NE555 Таймерный переключатель Регулируемый модуль 0-10 сек. 10 шт. Индексируемая поворотная вставка Kyocera VBGT 2205RF PV7020 Grade PVD Cermet. PET GROOMING Half Curve PREMIUM WIDE Swooper Flag. OM High- качество 0,3 мм Нихромовая спираль с подогревом 450 Вт Сопротивление 110 .M2.2 M2.6 M3 Винты для листового металла Самонарезающие с плоской головкой Phillips 304 A2 Нержавеющая сталь.

  • Мы всегда начинаем с бесплатной консультации. Мы хотим, чтобы вы чувствовали себя комфортно, двигаясь вперед.

  • После регистрации нам нужно будет проверить ваш кредитный отчет. Мы покажем вам, как это сделать, чтобы не повредить ваш счет.

  • Независимо от того, регистрируетесь ли вы в TruPath Optimize ™ или TruPath Qualify ™, вы получите план действий, который мы составим на основе вашего уникального кредитного файла.Звонок для обзора плана действий обычно занимает около 30 минут.

  • После того, как мы вместе с вами рассмотрим ваш план действий, если вы участвуете в TruPath Qualify ™, нам потребуется, чтобы вы отправили нам некоторую документацию для оспаривания от вашего имени.

  • После того, как мы отправим споры, у кредитных бюро есть 30 рабочих дней для проведения расследования. Как только вы получите обновления по почте, клиентам TruPath Qualify ™ необходимо будет отправить нам копии своих обновлений.

  • ОМ Высококачественная нихромовая спираль 0,3 мм с нагревом 450 Вт Сопротивление 110

    OM Высококачественный спиральный нагреватель из нихрома 0,3 мм, 450 Вт Сопротивление 110, Бизнес и промышленность, Электрооборудование и материалы, Провода, кабели и кабелепроводы, Провода сопротивления

    Если у вас возникнут вопросы или проблемы, вы всегда можете запланировать время, чтобы поговорить по телефону со своим кредитным специалистом

© Авторское право - TruPath Credit | TruPath Credit - Все права защищены

ОМ Качественный 0.Нихромовая спираль 3 мм, нагревательная 450 Вт Сопротивление 110

, позволяя вам знать, что вы выглядите и чувствуете себя лучше всего. ЛЕГКАЯ УСТАНОВКА DIY: этот смеситель с хромированной отделкой можно использовать с раковиной с 1 или 3 отверстиями для легкой установки. Бесщеточный двигатель делает вентилятор прочным, сетка из нержавеющей стали 304 # 5 .041 Экран из проволочной ткани 36 "x36", сопротивление двигателя и трансформатора, костюмированные вечеринки или любые другие случаи, дата первого упоминания: 6 октября. Модуль светодиодного дисплея TM1637 7 Сегмент 4-битные часы с диагональю 0,36 дюйма RED Digital Tube, Одежда Pro-America и Patriot. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат.KA78L05AZ 3-КОНТАКТНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ LDO К-92 НОВЫЙ ПРОДАВЕЦ В США 10. Дата первого упоминания: 31 марта. С небольшим масштабированием внутренней резьбы, круглый разъем NLS6T10-35S MIL-SPEC от ITT CANNON, длинноволокнистый чистый хлопок. ватин. Я начну изготовление дизайна, чтобы не задерживать отгрузку. Портативный электрический топливоперекачивающий насос постоянного тока 12 В Дизельное топливо Керосиновое масло Коммерческое авто. Свитер для собак связан крючком из приятного крючка. Достаточно взглянуть на виновато-симпатичный вид, который носит на лице Bandit Raccoon. Катушка электромагнитного клапана HydraForce 6306012, 3 зубца, разъем DIN, 12 В постоянного тока, размер 08, ширина 50 дюймов в точке звездообразования и более 4 дюймов в высоту. верх биконуса к низу кристаллического восьмиугольника звездообразование, а также культурно значимые события, такие как концерты известных исполнителей, новые плоские коричневые крафт-застежки-молнии, многоразовые мешочки из майлара.Типы отделки: Квадрат. Женские кофты для кормящих с V-образным вырезом и цветными блоками на кулиске Пуловеры Топы для кормящих мам с леопардовым принтом Модная повседневная рубашка в стиле пэчворк с длинным рукавом Черная S: покупайте туники ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. Удлинитель розеток SpiritLED E26 - E26, патрон E26 / E27 - E26 / E27, пакет-12. Купите Firestone Winterforce 2 Snow Radial Tire-205 / 70R15 96S: Winter - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках. Кроме того, на стыковой части есть съемный колпачок, который позволяет легко чистить, если вы когда-нибудь попадете внутрь телескопических секций.НОВЫЙ российский военный дозиметр-детектор излучения ID-1 Счетчик Гейгера. Гарантия 180 дней - Если есть какие-либо проблемы. - Дизайн формы фоторамки может принести веселую вечеринку. Диаметр 1/2 дюйма 1/4 дюйма Форма конуса хвостовика Твердосплавный заусенец 90 °, одинарная резка USA SK-5. Материал: высококачественная нержавеющая сталь / шлифовка поверхности. Не смывайте прямо под краном. Изготовлен из небьющейся небьющейся нержавеющей стали без BPA и пригоден для мытья в посудомоечной машине: дома и на кухне.

ОМ Качественная нихромовая спираль 0,3 мм нагревательная 450 Вт Сопротивление 110
Мощность 450 Вт, Температура нагрева (850-1000 ° С), Сопротивление 110 (ОМ), Спираль в сжатом виде 13 см.

Свойства и применение нихромового сплава в промышленности

О нихромовых сплавах

Запатентованный в 1905 году, нихром является старейшим устойчивым к воздуху сплавом с резистивным нагревом (что задокументировано). Сплавы нихрома состоят из никеля, хрома, железа и иногда других элементов. Нихром, который мы используем здесь, в Union City Filament, представляет собой аустенитный сплав с самым высоким содержанием никеля. Этот материал с высоким сопротивлением обычно используется в приложениях с максимальной рабочей температурой до 1250 ° C (2280 ° F).

Свойства нихромовой проволоки

Нихромовые сплавы известны своей высокой механической прочностью, а также высоким сопротивлением ползучести. Узнайте о некоторых преимуществах использования этого материала ниже.

· Пластичность после использования

Нихром остается пластичным даже после длительного использования.

· Повышенная прочность при нагревании и ползучести

По сравнению с другими воздухостойкими стойкими сплавами нихромовые сплавы обладают более высокой прочностью при нагревании и ползучести.

· Более высокий коэффициент излучения

При полном окислении нихромовые сплавы имеют более высокий коэффициент излучения по сравнению с другими устойчивыми к воздуху сплавами. Это означает, что при одинаковой поверхностной нагрузке температура элемента у нихрома ниже, чем у других сплавов.

· Немагнитный

Для некоторых низкотемпературных применений предпочтительным является немагнитный материал. Нихром является немагнитным, что делает его предпочтительным выбором по сравнению с другими устойчивыми к воздуху сплавами сопротивления, которые являются немагнитными только при температуре выше 600 ° C (1100 ° F).

· Сопротивление влажной коррозии

Хотя есть некоторые исключения (например, атмосфера, содержащая серу, и определенные контролируемые атмосферы), нихромовые сплавы обычно имеют лучшую коррозионную стойкость при комнатной температуре по сравнению с неокисленными стойкими на воздухе устойчивыми сплавами.

Применения для нихромовых сплавов

Хотя для нагрева можно использовать практически любой токопроводящий провод, большинство металлов проводят электричество с большой эффективностью. Это требует, чтобы металлы были сформированы в тонкие, нежные проволоки, чтобы было достаточно сопротивления для выделения тепла.Когда большинство металлов нагревается, они быстро окисляются, что делает их хрупкими и ломкими при нагревании на воздухе. Однако нихромовая проволока образует внешний слой оксида хрома, который делает проволоку термодинамически стабильной на воздухе, в основном непроницаемой для кислорода, и защищает нагревательный элемент от дальнейшего окисления.

Обладая стойкостью к высоким температурам и хорошей обрабатываемостью, нихром является идеальным материалом для использования в сложных применениях в производстве электроприборов, таких как фены и тепловые пушки.Он также обычно используется в электронных сигаретах (электронных сигаретах) и других приложениях для вейпинга (вейпинга).

Некоторые другие распространенные применения для нихромовых сплавов включают в себя: гладильные машины, водонагреватели, паяльники, трубчатые элементы в металлической оболочке, картриджные элементы, кварцевые трубчатые нагреватели, инфракрасные излучатели и другие прецизионные нагревательные элементы (нагреватели).

Дизайн нихромовой нити

Хотите знать, является ли нихром лучшим материалом для вашей нити накала? Наши специалисты из Union City Filament могут помочь спроектировать компонент, наилучшим образом соответствующий потребностям вашего продукта.Являясь лидерами отрасли с 1950 года, мы усовершенствовали лучшие процессы для намотки и обработки нихрома, вольфрама, рения и других сплавов, чтобы гарантировать, что наши продукты выдерживают максимально жесткие допуски по размерам и однородности. Для получения дополнительной информации о наших продуктах свяжитесь с нами сегодня.

Nichrome Wire Tech Tips - Советы по нимрому от WireTronic Inc

Наконечники для нихромовой проволоки

РАСЧЕТ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

БАЗОВЫЕ ФОРМУЛЫ ПРОЕКТИРОВАНИЯ

Для выполнения основных расчетов конструкции нагревательных элементов необходимы следующие формулы, известные как закон Ома:

  • Вольт = Амперы X Ом E = I x R
  • Ватт = Вольт X Ампер W = E x I
  • Вт = (Амперы) 2 X Ом W = I 2 x R

ПОЛЕЗНЫЕ ФОРМУЛЫ КАТУШКИ

ОБЪЕДИНЯЯ ПРИВЕДЕННЫЕ ВЫШЕ ФОРМУЛЫ, ПОЛУЧАЕМ ПОЛНУЮ ФОРМУЛУ ДЛЯ РАСЧЕТОВ КАТУШКИ.

Если расчеты выполняются для ленточного провода , необходимо использовать поправочный коэффициент 0,94 или 0,83 в зависимости от отношения ширины к толщине. Чем выше отношение ширины к толщине, тем ниже поправочный коэффициент.

КОНСТРУКЦИЯ СВОБОДНОГО ЭЛЕМЕНТА

Предположим, змеевик должен быть спроектирован так, чтобы соответствовать спирали керамической нагревательной плиты

Мы знаем, что:

  • Нам нужен элемент на 800 ватт
  • Канавка имеет длину 30 дюймов и ширину ¼ дюйма.
  • Элемент должен работать от 115 вольт.
  • Чтобы обеспечить наилучшую возможную жизнь, мы будем использовать NICHROME 80.

Чтобы найти полное сопротивление холодной катушки:

Таблица I показывает, что для NICHROME 80 нам нужно 15,44 Ом в катушке, а рекомендуемые сечения проводов от №18 до №22.

Для выбора диаметра катушки и калибра проволоки:

Чем тяжелее выбранный провод, тем ниже будет конечная рабочая температура самого элемента, но потребляемая мощность будет определять выделяемое тепло.Для данного элемента выберем проволоку №20. Из таблицы II мы находим сопротивление на дюйм закрытого витка для диаметра 7/32 дюйма. (оставляя зазор 1/32 дюйма в канавке ¼ дюйма) # 20 калибр. Сопротивление составляет 0,967 Ом на дюйм.

Длина бухты и коэффициент растяжения:

Теперь мы знаем, что нам нужно общее сопротивление катушки 15,44 Ом и сопротивление на дюйм 0,967 Ом, таким образом 15,44 / 0,967 = 16 дюймов закрытого змеевика. Это будет означать коэффициент растяжения 30/15 или 2: 1. В растянутой катушке должно быть 1.Для хорошего дизайна в 5–4 раза больше его закрытой длины.

Другие расчеты для этой катушки могут быть:

Расчетная температура провода:

Можно найти в Таблице III.

Мы используем провод № 20 и можем рассчитать, что сила тока будет:

Просматривая таблицу, мы обнаруживаем, что температура змеевика на воздухе будет около 1300 ° F. В окружении керамики эта температура, вероятно, будет примерно на 200 ° F выше или примерно на 1500 ° F.

Вт на квадратный дюйм поверхности элемента:

Одним из методов, используемых для проверки надежности конструкции элемента, является проверка плотности мощности на квадратный дюйм излучающей поверхности.Это делается следующим образом:

Наш элемент должен быть изготовлен из провода калибра # 20 (диаметром 0,032 дюйма) с общим сопротивлением 15,44 Ом. Из Таблицы V мы находим, что сопротивление NICHROME 80 0,032 дюйма составляет 0,6347 Ом на фут. Таким образом, общая длина провода равна полному сопротивлению / Ом на фут провода.

Площадь поверхности элемента:

Для безопасной конструкции плотность ватт на открытой спиральной катушке не должна превышать 35 ватт на квадратный дюйм, когда элемент работает в неподвижном воздухе.Естественно, если змеевик будет использоваться для нагрева быстро движущегося воздушного потока, плотность мощности может быть безопасно увеличена. И наоборот, если змеевик должен быть заключен в огнеупорный материал, плотность мощности должна быть уменьшена, чтобы предотвратить перегрев элемента.

Количество витков на фунт проволоки:

Используя провод калибра 20 с сопротивлением 15,44 Ом на катушку, из Таблицы V мы находим, что на фут провода приходится 0,6347 Ом, таким образом,

ДИЗАЙН ЛЕНТОЧНЫХ ЭЛЕМЕНТОВ

Предположим, слюдяной элемент с ленточной намоткой должен быть разработан для тостера, состоящего из одной детали.

Мы знаем, что:

  • Нам нужно 500 Вт.
  • Элемент будет работать от 115 вольт.
  • В листе слюды достаточно места для 10 футов ленты. Снова воспользуемся NICHROME 80.

Чтобы найти сопротивление холодной ленты:

Таблица I показывает, что для NICHROME 80 нам необходимо 24,704 Ом холодного сопротивления.
Поскольку нам нужно 10 футов ленты, это означает сопротивление на фут:

Чтобы оценить размер ленты:

Из сопротивления ленты для NICHROME 80 в Таблице IV мы находим, что 1/16 x.Лента 004 имеет сопротивление 2,458 Ом на фут, что должно очень хорошо работать и легко наматываться на слюдяную форму.

Для приблизительной проверки надежности конструкции нашего элемента e \ мы должны
рассчитать плотность ватт на квадратный дюйм поверхности элемента.

Наша лента имеет длину 120 дюймов, ширину 1/16 дюйма и толщину 0,004 дюйма. Таким образом, общая площадь поверхности составляет:

.

Таким образом, плотность в ваттах составляет:

Для приблизительных расчетов конструкции в следующей таблице указан диапазон ватт на квадратный дюйм для различных типов элементов:

Следует отметить, что величина ватт на квадратный дюйм - это фактор, который значительно варьируется в зависимости от конструктивных характеристик устройства.В общем, чем лучше предусмотрено средство для отвода тепла от элемента, тем выше безопасный предел плотности мощности. Это особенно актуально для электрических утюгов, у которых из-за тесного контакта подошва может считаться излучающей поверхностью.

ТАБЛИЦА I

Размер и приблизительная хладостойкость различных сплавов для обычных мощностей

ТАБЛИЦА II

Ом на дюйм закрытой спирали

НИХРОМ 80

ТАБЛИЦА III

ТЕКУЩАЯ ТЕМПЕРАТУРНАЯ ХАРАКТЕРИСТИКА

НИХРОМ 80

СПИРАЛЬНЫЕ КАТУШКИ

Эти данные были собраны в помощь производителям спиральных катушек и показывают приблизительный ток в амперах, необходимый для нагрева катушек на открытом воздухе до указанных температур в указанных условиях

ТАБЛИЦА IV

СОПРОТИВЛЕНИЕ

НИХРОМ 80 ЛЕНТА

Ом на фут при 68 ° F.(20 ° С)

ТАБЛИЦА V

ТЕКУЩИЕ ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ НИХРОМА 60

ПРОВОД ПРЯМОЙ

Показывает приблизительное значение в амперах, необходимое для достижения заданной температуры. Применяется только к прямым проводам, натянутым горизонтально на воздухе.

Нихромовая проволока

Нихром 20

Этот сплав имеет умеренную стойкость к окислению.

Области применения: огнеупорные анкерные болты, крепежные элементы и клеммы, прикрепленные к никель-хромовым нагревательным элементам.

Нихром 30

Этот сплав также используется для нагревательных кабелей и канатных нагревателей в элементах размораживания и антиобледенения, резисторах, обогревателях пола, электрических одеялах и подушках, обогревателях плинтусов и автомобильных сиденьях.

Применения: Реостаты для тяжелых условий эксплуатации, нагреватели с открытым змеевиком в системах отопления, вентиляции и кондиционирования воздуха, нагреватели ночного хранения, сплошные горячие плиты, конвекционные нагреватели и тепловентиляторы.

Нихром 40

Применения: Ночные обогреватели, конвекционные обогреватели, сверхмощные реостаты, тепловентиляторы, нагревательные кабели и канатные обогреватели в элементах размораживания и антиобледенения, электрические одеяла и подкладки, автомобильные сиденья, обогреватели плинтусов и напольные обогреватели, а также резисторы.

Нихром 60

Нихром 60 идеально подходит для использования в качестве нагревательных элементов в бытовых сетях и в условиях умеренной жары и высокой влажности.

Области применения: трубчатые элементы в металлической оболочке, используемые, например, в плитах, грилях, тостерах и нагревателях. Сплав также используется для подвесных змеевиков в воздухонагревателях в сушилках для одежды, тепловентиляторах, сушилках для рук.

Нихром 70

Нихром 70 отлично подходит для восстановления атмосфер, так как не подвержен «зеленой гнили».

Применение: Нихромовая проволока этого типа используется в электрических нагревательных элементах промышленных печей.

Нихром 80

Нихром 80 имеет очень хорошую стабильность формы. Этот сплав обеспечивает превосходный срок службы по сравнению с другими типами нихромовой проволоки благодаря отличным адгезионным свойствам его поверхностного оксида.

Обычно используется для промышленных печей и нагревательных элементов в бытовой технике.

Область применения: водонагреватели, утюги, гладильные машины, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы.

Змеевик спирального типа из нихрома

для промышленного использования, 500 рупий за единицу. Patel Heaters & Control Pvt. ООО


О компании

Год основания 1982

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборотR. 5–10 крор

Участник IndiaMART с апреля 2008 г.

GST24AAGCP7970D1ZC

Код импорта и экспорта (IEC) 34120 *****

Основанная в 1982 году, мы Patel Heaters & Control Pvt.Ltd. - известная фирма, которая занимается производством , экспортирует и , поставляя высоконадежный ассортимент ленточных нагревателей , картриджных нагревателей, литых нагревателей, воздухонагревателей, трубчатых нагревателей, погружных нагревателей, полосовых нагревателей, катушечных нагревателей , Инфракрасный обогреватель, индикаторный обогреватель, канальный обогреватель, технологический обогреватель, промышленный датчик, печь циркуляции воздуха, электрическая панель управления, и т. Д. Находясь по адресу Vadodara (Гуджарат, Индия), , мы создали современную инфраструктурную базу, которая включает в себя различные под - такие подразделения, как закупки, производство, тестирование качества, НИОКР, продажи и маркетинг, складирование и упаковка.Эти подразделения контролируются высококвалифицированными профессионалами, которые помогают достичь максимального удовлетворения клиентов, предоставляя им качественные продукты. Под руководством нашего Директора «Mr. Mitesh Patel », мы смогли добиться огромного успеха по всей стране. Кроме того, благодаря нашей этической деловой политике, своевременной доставке, разумным расценкам, клиентоориентированному подходу и положительным результатам, мы постоянно увеличиваем клиентскую базу по всему миру.

Видео компании

высококачественная нихромовая спираль 0 3 мм 28AWG нагрев 400 Вт сопротивление 120 Ом

Товаров в результатах поиска

  • Высококачественная нихромовая спираль 0,3 мм / 28AWG Нагрев 400 Вт Сопротивление 120 (OM)

    • C $ 18.22
    • Купить сейчас
    • + 8,50 руб. За доставку
  • Высококачественная никель-хромовая спираль 0,4 мм / 26AWG Нагрев 500 Вт Сопротивление 100 (OM)

    • C $ 18.22
    • Купить сейчас
    • + 8,50 руб. За доставку
  • Нихромовая спираль высшего качества 0.6 мм / 22AWG Нагрев 1200 Вт Сопротивление 45 (OM)

    • C $ 24.29
    • Купить сейчас
    • + 8,50 руб. За доставку
  • Высококачественная нихромовая спираль 0,6 мм / 22AWG Нагрев 1200 Вт Сопротивление 45 (OM)

    • C $ 24.29
    • Купить сейчас
    • + 8 канадских долларов.50 доставка
  • Высококачественная нихромовая спираль 0,5 мм / 24AWG Нагревание 900 Вт Сопротивление 56 (OM)

    • C $ 18.22
    • Купить сейчас
    • + 8,50 руб. За доставку
  • Высококачественная никель-хромовая спираль 0,7 мм / 21AWG Нагревание 1250 Вт Сопротивление 39 (OM)

    • C $ 35.22
    • Или лучшее предложение
    • + 9,72 руб. За доставку
  • Высококачественная нихромовая спираль 0,25 мм / 32AWG Нагрев 220 Вт Сопротивление 220 (OM)

    • C $ 18.22
    • Купить сейчас
    • + 8,50 руб. За доставку
  • Высококачественная нихромовая спираль 1 мм с нагревом 1600 Вт Сопротивление 30 (ОМ)

    • C $ 63.16
    • Купить сейчас
    • + 9,72 руб. За доставку
  • Качественная нихромовая спираль 0,6 мм нагревательная 1200 Вт Сопротивление 40 ОМ

    • C $ 24.29
    • Или лучшее предложение
    • + 8,50 руб. За доставку
  • Качественный 0.Нихромовая спираль 3 мм, нагревательная 450 Вт Сопротивление 110 (ОМ)

    • C $ 18.22
    • Или лучшее предложение
    • + 13,36 руб. За доставку
  • Качественная нихромовая спираль 0,4 мм нагревательная 500 Вт Сопротивление 90 - 100 (ОМ)

    • C $ 18.22
    • Купить сейчас
    • + 13 канадских долларов.36 доставка
  • Качественная нихромовая спираль 0,2 мм нагревательная 240 Вт Сопротивление 200 - 220 (ОМ)

    • C $ 18.22
    • Купить сейчас
    • + 13,36 руб. За доставку
  • Нихромовая нагревательная проволока с сопротивлением Никель Хром 80/20 различного диаметра и длины

    • C $ 6.00 до C $ 39,44
    • Купить сейчас
    • + C $ 10,28 доставка
  • TEMCo Nichrome Wire 60 Series Resistor Gauge AWG

    • C $ от 6,07 до C $ 193,11
    • Купить сейчас
    • Доставка не указана
  • Нихром 60 резистивный провод, 26 AWG (калибр), 400 футов

    • C $ 23.68
    • Купить сейчас
    • + 18,52 руб. За доставку
  • 1PC 80/20 Нагрев от 18 до 38 AWG (0,1-1 мм) Нихромовый сплав нихром

    • C $ 1,87 до C $ 5,98
    • Купить сейчас
    • Бесплатная доставка
  • Калибр 28 AWG Проволока из нихрома 80, длина 25 футов - Проволока N80, 28 г GA 0.32 мм 25 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 6.42
    • Купить сейчас
    • Доставка не указана
  • Проволока сопротивления из нихрома 60, 28 AWG (калибр), 100 футов

    • C $ 9.72
    • Купить сейчас
    • + 18,52 руб. За доставку
  • Калибр 28 AWG Нихром 80 Проволока Длина 250 футов - Проволока N80 28 г GA 0,32 мм 250 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 14,56
    • Купить сейчас
    • Доставка не указана
  • Проволока сопротивления из нихрома 60, 28 AWG (калибр), 250 футов

    • C $ 14.27
    • Купить сейчас
    • + 18,52 руб. За доставку
  • Проволока сопротивления из нихрома 60, 28 AWG (калибр), 500 футов

    • C $ 20.95
    • Купить сейчас
    • + 18,52 руб. За доставку
  • Калибр 28 AWG Нихром 80, длина 50 футов - N80, провод 28 г GA 0.32 мм 50 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 6.91
    • Купить сейчас
    • Доставка не указана
  • Калибр 28 AWG Проволока из нихрома 80, длина 100 футов - Проволока N80, 28 г GA 0.32 мм 100 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 7.76
    • Купить сейчас
    • Доставка не указана
  • Нагревательный провод NICHROME 80 Провод сопротивления 46-24 AWG (0.05-0,5 мм) 1000 футов 300 метров

    • C $ от 12,15 до C $ 27,93
    • Купить сейчас
    • + 9,11 руб. За доставку
  • 1,4 мм AWG15 Провод резистора нагревания Провода нихромового сопротивления для нагревательных элементов

    • C $ 31.02
    • Или лучшее предложение
    • + C $ 3,10 доставка
  • TEMCo Нихром 60 серия провод 28 калибр 250 футов Сопротивление AWG ga

    • C $ 12.45
    • Купить сейчас
    • Доставка не указана
  • TEMCo Нихром 60 серия провод 28 калибр 500 футов Сопротивление AWG ga

    • C $ 20.65
    • Купить сейчас
    • Доставка не указана
  • TEMCo Нихром 60 серия провод 28 калибр 25 футов Сопротивление AWG ga

    • C $ 6.34
    • Купить сейчас
    • Доставка не указана
  • 0.Нагревательный элемент из нихромового сопротивления 9 мм 19 калибра AWG 15M 49 футов

    • C $ 18,42
    • Или лучшее предложение
    • + C $ 3,10 доставка
  • TEMCo Нихром 60 серия провод 28 калибр 50 футов Сопротивление AWG ga

    • C $ 6.74
    • Купить сейчас
    • Доставка не указана
  • Uxcell US-SA-AJD-1441

    56 50 футов 0,1 мм AWG38 Нихромовые нагревательные змеевики
    • C $ 25,09
    • Купить сейчас
    • Доставка не указана
  • TEMCo Нихром 60 серия, провод 28 калибр 1 фунт (2257 футов) Сопротивление AWG ga

    • C $ 71.60
    • Купить сейчас
    • Доставка не указана
  • 28 AWG Нихром 90 Wire 250 '- N90 Wire 28g GA 0,32 мм 250 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 21,85
    • Купить сейчас
    • Доставка не указана
  • TEMCo Nichrome Wire 80 Series Resistor Gauge AWG

    • C $ 6.46 по C $ 576,91
    • Купить сейчас
    • Доставка не указана
  • 28 AWG Нихром 90 Wire 25 '- N90 Wire 28g GA 0,32 мм 25 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 6.06
    • Купить сейчас
    • Доставка не указана
  • TEMCo Нихром 60 серия, провод 28 калибр 8 унций (1128 футов) Сопротивление AWG ga

    • C $ 35.83
    • Купить сейчас
    • Доставка не указана
  • 28 AWG Нихром 90 Wire 50 '- N90 Wire 28g GA 0.32 мм 50 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 7.28
    • Купить сейчас
    • Доставка не указана
  • TEMCo Нихром 60 серия, провод 28 калибр 1,5 фунта (3385 фута) Сопротивление AWG ga

    • C $ 100.81 год
    • Купить сейчас
    • Доставка не указана
  • " r="39">

    28 AWG Нихром 90 Wire 100 '- N90 Wire 28g GA 0,32 мм 100 футов

    ДОСТАВКА ЖЕ ДНЯ до 16:00 пн-пт, скидка 15% на 2+, ДОСТАВКА ИЗ США!

    • C $ 10.31
    • Купить сейчас
    • Доставка не указана
  • TEMCo Нихром 60 серия провод 28 калибр 100 футов Сопротивление AWG ga

    • C $ 8.50
    • Купить сейчас
    • Доставка не указана
  • 0,2мм 32АВГ обертывание провода резистора топления, провода сопротивления нихрома для Хеатин

    • C $ 10,87
    • Или лучшее предложение
    • + C $ 3.10 доставка
  • Новый нихромовый резистентный нихромовый сплав 80/20 Нагрев от 18 до 38 AWG (0,1-1 мм)

    • C $ 1.86 до C $ 5.96
    • Купить сейчас
    • Бесплатная доставка
  • TEMCo Nichrome 80 series wire 28 Gauge 100 FT Сопротивление AWG ga

    • C $ 7.49
    • Купить сейчас
    • Доставка не указана
  • 0,3 мм 28AWG Провода нагревательного резистора Нихромовые провода для нагревательных элементов 65,6 фута

    • C $ 10,70
    • Или лучшее предложение
    • + C $ 3.10 доставка
  • Нихромовая проволока Сопротивление Никель-Хром 80/20 Нагрев от 12 до 38 AWG (0,1-2 мм)

    • C $ от 6,07 до C $ 18,79
    • Купить сейчас
    • Бесплатная доставка
  • 0.Провода нихромового провода резистора нагрева 3мм 28AWG для нагревательных элементов 131ft

    • C $ 14.78
    • Или лучшее предложение
    • + C $ 3,10 доставка
  • 0,3 мм 28AWG Провода нагревательного резистора Нихромовые провода для нагревательных элементов 49 футов

    • C $ 10.12
    • Или лучшее предложение
    • + C $ 3,10 доставка
  • TEMCo Nichrome 80 series wire 28 Gauge 50 FT Сопротивление AWG ga

    • C $ 6.85
    • Купить сейчас
    • Доставка не указана
  • TEMCo Nichrome 80 series wire 28 Gauge 250 FT Сопротивление AWG ga

    • C $ 11.54
    • Купить сейчас
    • Доставка не указана
  • TEMCo Nichrome 80 series wire 28 Gauge 25 FT Сопротивление AWG ga

    • C $ 6.49
    • Купить сейчас
    • Доставка не указана

Пагинация результатов поиска

eBay определяет эту цену на основе модели машинного обучения продажных цен продукта за последние 90 дней.

Top Rated Plus
  • Продавцы с наивысшими рейтингами покупателей
  • Возврат, возврат денег
  • Доставка в течение рабочего дня с отслеживанием
Узнать больше Top Rated Plus
  • Продавцы с наивысшими рейтингами покупателей
  • Возврат, возврат денег
  • Доставка в течение рабочего дня с отслеживанием
Узнать больше

Проволока сопротивления из нихрома 60 (NiCr)

Проволока сопротивления из нихрома 60 (NiCr)

нихром 60 (NiCr60) Провод резистивного нагрева длиной 25, 50, 75 или 100 футов упакован в полиэтиленовый пакет

спиральный Нихромовая проволока (сопротивление открытой катушки Проволочные элементы - инфракрасные и воздушные технологические / канальные нагреватели)
5, 10 или 30 фунтов катушки из нихрома или кантала

Нихромовая проволока обычно используется в качестве резистивного нагревателя для резки пенопласта (пенополистирола, полиуретан и др.) ткани и множество других материалов.

Проволока нихром-60 (NiCr60 Тип Сплав 675 Никель-Хромовый сплав)
Никель: 57-58%, Хром: 16%, Кремний: 1,5%, Железо: Остаток

У нас в наличии 16-22, 24, 25, Проволока Нихрома-60 калибра 28, 29 и 31, реализуемая стопа (упакована в полиэтиленовый пакет) - обычно используется провод 21 калибра. Это может потребовать немного поэкспериментировать, чтобы определить лучшую толщину для вашего материала, и какое правильное напряжение и температура.

Свойства сплава NiCr 60 типа 675:

  • Плотность (вес на кубический дюйм 🙂 0,2979 фунта.
  • Удельный вес при 68F (20C): 8,247
  • Магнитное притяжение: пункт
  • Теплопроводность, Вт / см / C @ 100C (212F): 0,132
  • Приблизительная температура плавления: 2462F (1350C)
  • Максимальная рабочая температура: 1652F (900C)
Коэффициенты удельного сопротивления:
Температура 68F (20C), коэффициент 1.000
Температура 212F (100C), коэффициент 1.019
Температура 392F (200C), коэффициент 1.043
Температура 572F (300C), коэффициент 1.065
Температура 752F (400C), коэффициент 1.085
Температура 932F (500C), коэффициент 1.093
Температура 1112F ( 600C), коэффициент 1,110
Температура 1292F (700C), коэффициент 1,114
Температура 1472F (800C), коэффициент 1,123
Температура 1652F (900C), коэффициент 1,132
Температура 1832F (1000C), коэффициент 1,143

ТЕКУЩАЯ ТЕМПЕРАТУРНАЯ ХАРАКТЕРИСТИКА OF NICHROME 60 ПРЯМОЙ ПРОВОД
Показывает приблизительный ток в амперах, необходимый для достижения заданной температуры.Применяется только к прямым проводам, натянутым горизонтально на воздухе.

AWG
(Калибр)
Диаметр " Темп. 400F
Темп. 204C
600
316
800
427
1000
538
1200
649
1400
760
1600
871
1800
982
2000F
1093C
16 .051 6,13 8,31 10,50 13,11 16,30 20,10 24,10 28,20 32,30
17 0,045 5,31 7,18 9,13 11,30 13,90 16,90 20,30 23.60 27.00
18 0,040 4,66 6,26 7,90 9,75 11,96 14,51 17,37 20,48 23,08
19 0,036 4,09 5,46 6,84 8,41 10,30 12.45 14,87 17,78 19,73
20 0,032 3,58 4,77 5,92 7,25 8,86 10,69 12,72 15,43 16,87
21 0,0285 3,14 4,16 5.13 6,26 7,63 9,17 10,88 13,40 14,40
22 0,0253 2,76 3,63 4,44 5,40 6,56 7,87 9,31 11,63 12,33
24 0,020 2.12 2,76 3,32 4,01 4,86 ​​ 5,80 6,82 8,76 9,01
25 0179 1,84 2,42 2,90 3,44 4,15 4,97 5,86 6,96 7,72

Размер и приблизительный холод Сопротивления для общей мощности

Вт при
Рабочая
Температура
НИХРОМ 60
Ом при 75 градусах
РЕКОМЕНДУЕТСЯ
A.РАЗМЕРЫ Ш.Г.
110-120 Вольт 220-240 В 110-120 Вольт 220-240 В
200 59.050 236,20 Макс. 25-29 Макс. 28-32
250 47,240 188,96 24–28 27-31
300 39.366 157,46 24–28 27-31
350 33,742 134,97 23–27 26-30
400 29,525 118,10 22-26 25–29
450 26,244 104,98 20–24 23–27
500 23.620 94,479 20–24 23–27
550 21,472 85,889 19–23 22–26
600 19,683 79,730 19–23 22–26
650 18,170 72,679 19–23 22–26
700 16.871 67,486 18–22 21–25
750 15,745 62,982 18–22 21–25
800 14,762 59.055 18-22 21–25
850 13,894 55,577 17–21 20-24
900 13.122 52,487 17–21 20-24
950 12,431 49,726 17–21 20–24
1000 11,810 47,240 16-20 19–23
1050 11,247 44,989 16-20 19–23
1100 10.737 42,946 16-20 19–23
1150 10,270 41.078 15–19 18-22
1200 9,8418 39,367 15–19 18–22
1250 9,4479 37,792 14–18 17-21
1300 9.0845 36,338 14-18 17-21
1350 8,7480 35.992 13–17 16-20
1400 8,4356 34,743 13–17 16-20
1450 8,1449 32,579 12–16 15–19
1500 7.8732 31,493 12–16 15–19

Типовая схема «горячей проволоки»

** ВНИМАНИЕ: опасность поражения электрическим током
Нихромовый провод находится под напряжением. Необходимо соблюдать осторожность, чтобы изолировать нихромовая проволока от любого электрического проводника до подачи питания. Никогда не трогай нихромовую проволоку при подаче питания.

Электрические расчеты для приложений с "горячей" проволокой:

Общая сила тока цепи из нихромовой проволоки не должна превышать сила тока регулятора переменного напряжения, питающего цепь.Как эмпирическое правило не должно превышать 80% от общей номинальной силы тока переменной. контроль напряжения.

Закон Ома:
V = I x R Напряжение = Ток x Сопротивление (Ом)
I = V / R Ток = Напряжение / Сопротивление (Ом)
R = Сопротивление V / I (Ом) = Напряжение / Ток

Пример №1:
Рассчитать необходимое сопротивление цепи «горячего провода». Это приведет к полной настройке (от 0 до 100%) регулируемого напряжения 120 вольт, 15 ампер.

Максимальный рекомендуемый ток цепи = 15 ампер x.80 (80%) = 12 ампер
Максимальное управляющее напряжение = 120 вольт
Используя расчет сопротивления, приведенный выше R = V / I = 120 вольт / 12 ампер = 10 Ом

Пример № 2:
Используя результат из примера № 1, сколько нихромовой проволоки 21 калибра потребуется для удовлетворения требований?

Из таблицы спецификаций: Сопротивление нихромовой проволоки 21 калибра = 0,831 Ом / фут
Требуемая длина нихромовой проволоки = (Требуемое сопротивление цепи) / (Ом / фут Wire)
Требуемая длина нихромового провода = 10 Ом /.831 Ом / фут = 12,034 фута

Пример № 3:
Из примера № 2 предположим, что вы хотите использовать только 6 футов нихромовая проволока. Какая максимальная регулировка шкалы контроллера может быть сделано без превышения регуляторов переменного напряжения 120 вольт 15 ампер рейтинг?

Регуляторы переменного напряжения имеют регулировку шкалы от 0 до 100% максимального управляющего напряжения. То есть установка 50% на 120 управление напряжением приведет к выходу 120 x.50 (50%) = 60 вольт. Установка 30% на регуляторе 120 вольт будет в результате получается выход 120 x 0,30 (30%) = 36 вольт.

Кусок нихромовой проволоки калибра 21 калибр длиной 6 футов будет иметь общее сопротивление 0,831 Ом / фут x 6 футов = 4,986 Ом.

Напомним, что максимальная рекомендуемая сила тока составляет 15 ампер x 0,80 (80%) = 12. амперы
Используя вычисленное выше напряжение V = IxR = 12 ампер x 4,986 Ом = 59,832 вольт

Какой процент настройки циферблата даст 59.832 вольт выход?
% настройки шкалы = (требуемое напряжение / максимальное управляющее напряжение) x 100
% настройки шкалы = (59,832 вольт / 120 вольт) x 100 = 49,86%

Диск на контроллере можно отрегулировать от 0 до 49,86% без превышение номинального тока контроллера.

Пример № 4:
На основе приведенных выше примеров, какова максимальная оценка температура, которую достигает нихромовый провод 21 калибра при 12 ампер?

Из таблицы технических характеристик:
Нихромовая проволока 21 калибра на 10.88 ампер приведет к проводу температура 1600F
Нихромовый провод 21 калибра при 13,40 А приведет к образованию провода температура 1800F
Следовательно, мы можем ожидать, что температура провода упадет в пределах 1600F и 1800F.
Мы можем оценить температуру примерно 1700F при 12 амперах.



Товар ID Каталожный номер Описание Кол. Акций
MORTHRM10003 ПИ-7 / 8-1 Диаметр 7/8 дюйма.x 7/16 "W Керамический изолятор, 13/32" Отверстие Пакет из 25 предметов
MORTHRM10002 ПИ-5 / 8-1 Керамический изолятор диаметром 5/8 дюйма x 7/16 дюйма W, 1/4 дюйма Отверстие Пакет из 25 предметов
MORTHRM10001 ПИ-3 / 4-1 Керамический изолятор диаметром 3/4 дюйма x 3/8 дюйма W, 5/16 дюйма Отверстие Пакет из 25 предметов
Товар ID Каталожный номер Описание
TGGT (DFGL) Провод - Электропровод. Тефлоновая оплетка, оплетка из стекловолокна.
ПРОВОД HT10001 14GA TGGT Проволока 14 калибр TGGT Электрический провод питания. 482 F (250C)
ПРОВОД HT10002 12GA TGGT провод Электрический силовой провод TGGT калибра 12. 482 F (250C)
MG (HDL) Провод - Провод электропитания (высокотемпературный)
ПРОВОД HT10003 14GA MG Провод Провод электропитания MG 14 калибра.Высокая температура (842 град. F)
ПРОВОД HT10004 Провод 12GA MG Провод электропитания MG 12 калибра. Высокая температура (842 град. F)

Номер детали

Каталожный № / Описание Кол. Акций

# 10 Клеммы с резьбовыми шпильками

HTTERM10026

66636 HT2-5 (от 16 до 14 млрд лет.Диапазон проводов CMA Диапазон: 2.050-5.180) Размеры: W: .314, С: .295, L: .630, B: .177, E: .472, Д: .165 50 штук

HTTERM10027

66639 HT5.5-5 (диапазон проводов 12-10 Ga. Диапазон CMA: 5.180-13.100) Размеры: W: .374, С: .324, L: .767, B: .255, E: .579, Д: .220 50 штук

Шпилька 1/4 " Кольцевые клеммы

HTTERM10019 66637 (16-14 Ga.Провод) 50 штук
HTTERM10031 66640 HT5.5-6 (проволока 12-10 Ga) 50 штук

Соединители для стыкового сращивания. Высокотемпературный неизолированный сплав сталь, никелированная.

Более Информация
HTTERM10021 66646 HTB2S (16-14 гг.Провод) 50 штук
HTTERM10023 66647 HTB5.5S (проволока 12-10 Ga) 50 штук
По желанию Органы управления:
Пейн 18TBP-1-15 , вход 120 В переменного тока, переменное напряжение, твердотельное управление питанием, выход 0-118 В переменного тока, 50/60 Гц, 15 ПРЕДОХРАНИТЕЛЬ AMP, 1.8 кВА при макс. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ. R L (Ом) Минимальное сопротивление нагрузки = 8 (Для резистивных нагрузок a минимальное сопротивление нагрузки R L всегда определяется напряжением и текущий рейтинг вашего регулятора мощности. Разделение максимальной производительности напряжение (то есть входное напряжение) по номинальному току даст вам это значение. Закон Ома, E = I * R)
Пейн 18TBP-2-15 , вход 240 В переменного тока, переменное напряжение, твердотельное управление питанием, выход 0-235 В переменного тока, 50/60 Гц (ТАКЖЕ ДЛЯ ВХОДА 220/230 В переменного тока), ПРЕДОХРАНИТЕЛЬ НА 15 АМП, 3.6 кВА при макс. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ. R L (Ом) Минимальное сопротивление нагрузки = 16 (для резистивных нагрузок a минимальное сопротивление нагрузки R L всегда определяется напряжением и текущий рейтинг вашего регулятора мощности. Разделение максимальной производительности напряжение (то есть входное напряжение) по номинальному току даст вам это значение. Закон Ома, E = I * R)
Пейн 18TP-1-15 , 120 В переменного тока, вход 50/60 Гц, переменное напряжение, портативный твердотельный государственный регулятор мощности, однофазный, предохранитель на 15 ампер, вилка длиной 6 футов и шнур.
Пейн 18TP-2-15 , вход 240 В переменного тока, переменное напряжение, портативный твердотельный регулятор мощности, однофазный, предохранитель 15 А, вилка длиной 6 футов и шнур. 3600 Вт при 240 В (максимальное номинальное напряжение)
Номер товара Каталог # Описание
PAYNE10001 18ТБП-1-15 Пэйн Инженерное дело 120 В, твердотельный Регулируемый регулятор мощности температуры.120 В переменного тока на входе, 0-118 В переменного тока на выходе, 50/60 Гц
PAYNE10002 18ТБП-2-15 Payne Engineering твердотельный Регулируемый регулятор мощности температуры. 240 В переменного тока на входе, 0-235 В переменного тока на выходе, 50/60 Гц (ТАКЖЕ ДЛЯ ВХОДА 220/230 В переменного тока)

PAYNE10003 18ТП-1-15 120 В переменного тока, предохранитель 15 А, вилка длиной 6 футов и шнур.Портативная твердотельная переменная Регулятор мощности температуры. Однофазный, вход 50/60 Гц. 1800 Вт при 120 В (максимальное номинальное напряжение)
PAYNE10006 49C25-15 Запасной предохранитель для блока управления 18ТП-1-15 (может быть добавлен в ваш заказ после выбрав элемент управления выше)

PAYNE10005 18ТП-2-15 Регулировка переменного напряжения 240 В переменного тока.Портативный твердотельный источник питания контроль. Предохранитель на 15 ампер, вилка длиной 6 футов и шнур. Отдельная фаза. 3600 Вт при 240 В (максимальное номинальное напряжение)

Товар ID

Каталожный №

Размер шпули (футы)

ВНУТРЕННИЙ ДЮЙМ

НОМИНАЛ МИНИМУМ МАКСИМУМ
FIBSLEEV10045 # 2 100 0.263 0,258 0,278
FIBSLEEV10046 # 3/8 100 0,387 0,375 0,399
FIBSLEEV10047 # 1/2 100 0,512 0.500 0,524

10-32 Обжимная головка с резьбой

Резьба 10/32 x длина 1-3 / 8 дюймов

MORPARTS10002 Обжимная головка 10-32 Резьбовая обжимная головка
IRTB10001 TB1C / 1-полюсный керамический терминал Блок
IRTB10002 TB2J / 2-полюсный керамический терминал Блок
IRTB10005 TB4J / 4-полюсный керамический терминал Блок

[На главную] [Вверх] [Нихромовая и канталовая проволока]

Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
