Как проверить стабилитрон мультиметром не выпаивая с платы

Содержание статьи:

  • 1 Что такое стабилитрон, принцип работы стабилитрона
  • 2 Как проверить стабилитрон мультиметром
    • 2.1 Способ №1
    • 2.2 Способ №2
  • 3 Проверка стабилитрона не выпаивая с платы

Как проверить стабилитрон мультиметром и, не выпаивая с платы

Стабилитрон нужен для того, чтобы обеспечивать качественный уровень напряжения. Данный полупроводник является неотъемлемым элементом стабилизированных БП. Со временем в виду некачественного напряжения стабилитрон может выйти из строя, поэтому нужно уметь осуществлять проверку стабилитрона.

Основным прибором для этих целей служит мультиметр. Однако «диод Зенера» можно проверить и другими способами, о которых вы сможете узнать в данной статье сайта про электрику https://samelektrikinfo.ru/. Итак, о том, как проверить стабилитрон мультиметром, а также, какие другие способы проверки стабилитронов существуют, читайте в данной статье.

Что такое стабилитрон, принцип работы стабилитрона

Стабилитрон часто называют диодом Зенера, и неспроста, поскольку он работает в режиме пробоя при обратном смещении. Принцип работы стабилитрона основан на постоянстве напряжения при уменьшении сопротивления перехода.

Что такое стабилитрон, принцип работы стабилитрона

Что это значит? Простыми словами, стабилитрон призван удерживать напряжение в постоянном значении, это основная из его функций. В целом слово «стабилитрон» сохраняет за собой смысл «стабилити», то есть, стабилизировать или нормализировать напряжение.

Что такое стабилитрон, принцип работы стабилитрона

В схему стабилитрон подключается только в обратном направлении. Если подключить стабилитрон в прямом направлении, то он будет работать как обычный диод, отсюда, кстати, и название «диод Зенера». Так вот, правильным подключением стабилитрона считается обратное подключение, когда к плюсу подсоединяется минус, и, наоборот.

Как проверить стабилитрон мультиметром

Перед проверкой стабилитрона мультиметром, убедитесь в том, что вы умеете правильно использовать данный прибор. О том, как пользоваться мультиметром, можно прочесть здесь https://samelektrikinfo.ru/kak-polzovatsya-multimetrom.html. Если стабилитрон сгорел, то он будет негативным образом влиять на блок питания, а тот, в свою очередь, на работоспособность аппаратуры.

Как проверить стабилитрон мультиметром

Поэтому первое, на что нужно обратить собственное внимание при ремонте БП — это исправность стабилитронов. Проверить стабилитрон мультиметром не оставляет особого труда, поскольку проверка производится аналогично проверке обычных диодов. О том, как проверить диод мультиметром уже рассказывалось ранее, однако ничего не мешает повторить данную информацию снова.

Способ №1

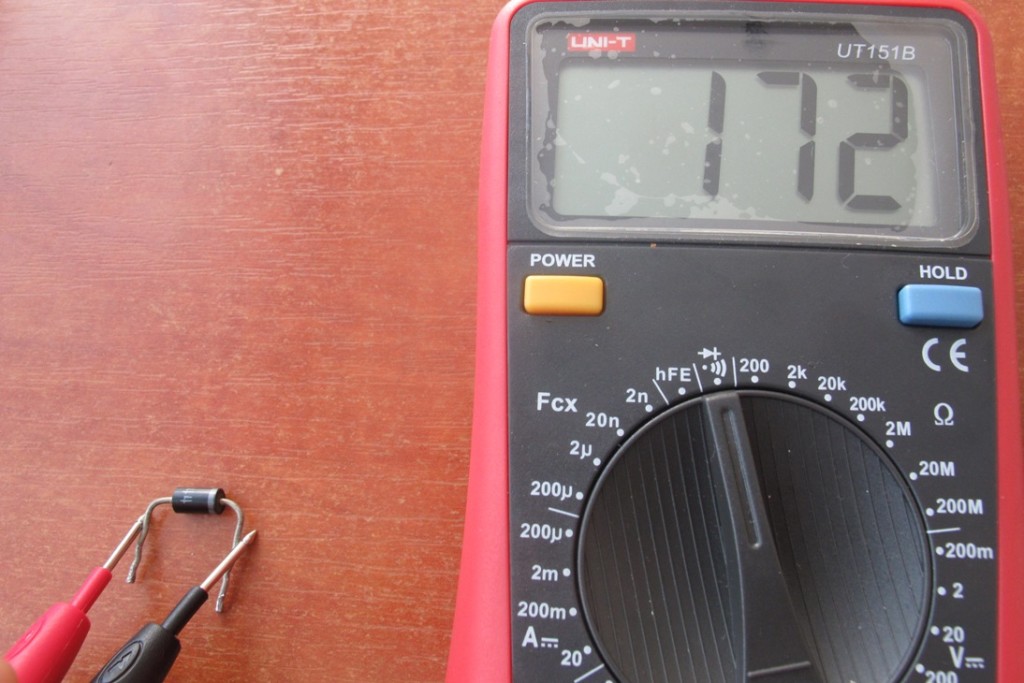

Проверка стабилитрона мультиметром в режиме прозвонки диодов. Для этого следует переключить мультиметр в режим прозвонки диодов, после чего проверить стабилитрон в прямом направлении (как подключить смотрите выше).

Как проверить стабилитрон мультиметром

Если стабилитрон неисправен то он будет прозваниваться в обе стороны.

Способ №2

Проверка стабилитрона мультиметром в режиме измерения сопротивления. Для этого нужно переключить мультиметр в режим измерения сопротивления, после чего красным щупом дотронуться до анода стабилизатора, а чёрным до катода (прямое направление).

Как проверить стабилитрон мультиметром

При этом если мультиметр покажет минимальное сопротивление, то стабилитрон исправен. При проверке в обратном направлении на мультиметре должен высветиться знак бесконечности.

Проверка стабилитрона не выпаивая с платы

Можно также проверить стабилитрон и прямо на плате, однако нужно учитывать различные наводки от других элементов. Проверка осуществляется путём прозвонки стабилитрона мультиметром. Если стабилитрон пробит, то он будет звониться в обе стороны.

Как проверить стабилитрон, не выпаивая с платы

Если говорить о других способах проверки стабилитронов на исправность, то наиболее подходящим из них является применение транзистор-тестера. Данный прибор представляет собой универсальное устройство для проверки таких элементов, как конденсаторы, транзисторы, катушки индуктивности и т. д.

Транзистор Тестер

Для проверки работоспособности стабилитрона данным способом, достаточно будет зажать стабилитрон в специальном разъёме, после чего на дисплее транзистор-тестера высветится вся необходимая информация.

Что такое стабилитрон, принцип работы стабилитрона

Как видно, проверка стабилитрона во многом схожа с проверкой обычных диодов.



Поделиться с друзьями

Как работает стабилитрон — Характеристика стабилитрона.

Немного теории

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно :-).  Если глянуть в толковый словарик, то можно толково разобрать, что же такое «стабильность». На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный — это значит постоянный, устойчивый, не изменяющийся.

Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока, напряжение, частота сигнала и другие его характеристики. Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.

В электронике и электротехнике стабилизируют напряжение. От значения напряжения зависит работа  радиоэлектронной аппаратуры.  Если оно изменится в меньшую,  или даже еще хуже, в большую сторону, то аппаратура  в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем.

Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать «играющее» напряжение.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон. Иногда его еще называют диодом Зенера. На схемах стабилитроны обозначаются примерно так:

Вывод с «кепочкой» называется также как и у диода — катод, а другой вывод — анод.

Стабилитроны выглядят также, как и диоды. На фото ниже, слева  популярный вид современного стабилитрона, а справа один из  образцов Советского Союза

Если присмотреться поближе к советскому стабилитрону, то можно  увидеть это схематическое обозначение на нем самом, указывающее, где у него находится  катод, а где анод.

Напряжение стабилизации

Самый главный параметр стабилитрона — это конечно же, напряжение стабилизации. Что это за параметр?

Давайте возьмем стакан и будем наполнять его водой…

Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это  понятно и дошкольнику.

Теперь  по аналогии с электроникой. Стакан — это стабилитрон. Уровень воды в полном до краев стакане — это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом  большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один — лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники — кувшин обладает «напряжением» больше, чем «напряжение» стакана.

Так  вот, дорогие читатели,  в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит,  напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.

Маркировка стабилитронов

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт.

Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

5V1 — это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта.  Намного проще, не так ли?

Катод у зарубежных стабилитронов помечается в основном черной полосой

Как проверить стабилитрон


Как же проверить стабилитрон? Да также как и диод! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим мультиметр на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого PN-перехода.

Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности.

Ну что же, настало время опытов.  В схемах стабилитрон включается последовательно с резистором:

где Uвх — входное напряжение, Uвых. ст.  — выходное стабилизированное напряжение

Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения.  Здесь все элементарно и просто:

Uвх=Uвых.стаб +Uрезистора

Или словами: входное напряжение равняется сумме напряжений на стабилитроне и на резисторе.

Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, в гугл 😉

Итак, собираем схемку.  Мы взяли резистор номиналом в 1,5 Килоом и стабилитрон на напряжение стабилизации 5,1 Вольта. Слева цепляем блок питания, а справа замеряем мультиметром полученное напряжение:

Теперь внимательно следим за показаниями мультиметра и блока питания:

Так, пока все понятно, еще добавляем напряжение… Опа на! Входное напряжение у нас 5,5 Вольт, а выходное 5,13 Вольт!  Так как напряжение стабилизации стабилитрона 5,1 Вольт, то как мы видим, он прекрасно стабилизирует.

Давайте еще добавим вольты. Входное напряжение 9 Вольт, а на стабилитроне  5,17 Вольт! Изумительно!

Еще добавляем… Входное напряжение 20 Вольт,  а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольт  — это ну очень маленькая погрешность, ей можно даже в некоторых случаях пренебречь.

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

где

Iпр — прямой ток, А

Uпр  — прямое напряжение, В

Эти два параметра в стабилитроне не используются

Uобр — обратное напряжение, В

Uст — номинальное напряжение стабилизации, В

Iст — номинальный ток стабилизации, А

Номинальный — это значит нормальный параметр, при котором  возможна долгосрочная работа радиоэлемента.

Imax — максимальный ток стабилитрона, А

Imin — минимальный ток стабилитрона, А

Iст, Imax, Iminэто  сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а  диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником.

Как мы видим, при каком-то напряжении Uобр  у нас график начинает падать вниз. В это время в стабилитроне происходит  такая интересная штука,  как пробой. Короче говоря,  он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока  в стабилитроне. Самое  главное — не переборщить силу тока, больше чем Imax, иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим,  при котором сила тока через стабилитрон  находится где-то в середине между максимальным и минимальным его значением.   На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

Заключение

Раньше, во времена дефицитных деталей и начала расцвета электроники, стабилитрон часто использовался, как ни странно, для стабилизации выходного напряжения блока питания. В старых советских книгах по электронике можно увидеть вот такой участок цепи различных источников питания:

Слева, в красной рамке, я пометил знакомый вам участок цепи блока питания. Здесь мы получаем постоянное напряжение из переменного. Справа же, в зеленой рамке, схема стабилизации ;-).

В настоящее время трехвыводные (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилитронах, так как они в разы лучше стабилизируют напряжение и обладают хорошей мощностью рассеивания.

На Али можно взять сразу целый набор стабилитронов, начиная от 3,3 Вольт и до 30 Вольт.  Выбирайте на ваш вкус и цвет.

Можете посмотреть видео на тему «КАК РАБОТАЕТ СТАБИЛИТРОН (ДИОД ЗЕНЕРА)», рекомендую.

Как измерить стабилитрон с помощью мультиметра

Автор: justelctrogoОпубликовано

Как измерять стабилитроны с помощью мультиметров . Стабилитроны — это тип диодов, специально разработанный для работы в цепях с обратным смещением. Стабилитрон будет иметь точно такие же характеристики и функции, как и обычные диоды, если подается прямое напряжение смещения , но если на стабилитрон подается напряжение, превышающее предел «Пробоя Voltage» или «Translucent Voltage Zener Diode», то стабилитрон будет проводить электрический ток в противоположном направлении.

См. также Определение и назначение стабилитрона

Стабилитроны, обладающие этим уникальным свойством, обычно используются в цепях Регулятор напряжения r и в цепях защиты от перенапряжения

. Когда цепи нарушены, возможно, нам нужно  устранить неполадки , какие электронные компоненты являются причиной нарушения, и, конечно же, одним из компонентов, который нам нужно проверить, является этот стабилитрон.

В общем, есть два простых способа узнать, может ли стабилитрон нормально функционировать или он был поврежден. Оба способа измерения этого стабилитрона будут рассмотрены в этой статье.

Как измерять стабилитроны с помощью омметров на мультиметрах

Один из самых простых способов — использовать функцию омметра на мультиметре. Тестирование или измерение стабилитрона с помощью омметра на этом мультиметре может определить, испытывает ли рассматриваемый стабилитрон «Открыть» или «Коротко» или еще может быть в хорошем состоянии.

  1. Установите положение переключателя в положение Ом (Ом)
  2. Подсоедините черный щуп к катодной клемме (маркировка браслета)
  3. Подсоедините красный щуп к клемме анода.
  4. Чтение результатов измерения на дисплее мультиметра
  5. На дисплее должно отображаться определенное значение (например, 0,45 МОм или 450 кОм), указывающее, что стабилитрон все еще находится в хорошем состоянии. Но если он не показывает определенного значения, то можно констатировать повреждение диода.
  6. Подсоединение черного щупа к анодной клемме и красного щупа к катоду (маркировка браслета)
  7. Чтение результатов измерения на дисплее мультиметра
  8. Его значение сопротивления Infinity (бесконечность) или Open Circuit (OL) указывает на то, что стабилитрон находится в хорошем состоянии. Но если он показывает определенное значение сопротивления, то скорее всего Диод был поврежден.

Как измерить стабилитроны с помощью вольтметров на мультиметрах

Второй способ — использовать функцию вольтметра на мультиметре, чтобы проверить, находится ли стабилитрон в хорошем состоянии или поврежден.

Чтобы выполнить этот тест, нам нужно создать простую схему, состоящую из резистора, включенного последовательно со стабилитроном и обеспечивающего обратное 9.0009 смещения на стабилитроне, который мы будем тестировать или измерять его значение.

Напряжение, которое мы предоставляем, должно быть выше указанного напряжения Zener . В приведенном ниже примере схемы мы даем напряжение до 9 вольт от 9-вольтовой батареи. Напряжение стабилитрона или напряжение пробоя на стабилитроне, который мы используем, составляет 5,1 В. Нам также нужен резистор в качестве барьера. Резистор, который мы используем, составляет 1 кОм.

  1. Установите стабилитрон, как показано на рисунке выше.
  2. Установите положение переключателя в положение вольта (В)
  3. Подсоедините красный щуп к катоду (отметка браслета)
  4. Подсоедините черный щуп к клемме анода.
  5. Считайте результаты измерения на дисплее мультиметра, убедитесь, что отображаемое значение близко к значению Zener Voltage (пробойное напряжение ). Если указанное значение напряжения близко к напряжению стабилитрона, можно убедиться, что стабилитрон находится в хорошем состоянии (в этом примере оно составляет около 5,1 В). Но если значение напряжения очень высокое или намного ниже значения напряжения стабилитрона, это означает, что стабилитрон был поврежден.

Поделись этим:

проверка стабилитрона — простой метод проверки



Метод проверки стабилитрона полностью отличается от тестирования диода. Вам нужен аналог метр для работы. Прежде чем приступить к проверке любого стабилитрона, надо сначала понять маркировку или номер детали а потом уже искать номиналы напряжения. Обратитесь к моей статье о том, как читать данные стабилитрона. Как только вы узнаете напряжение стабилитрона от вашего любимая книга данных, такая как полупроводниковый мастер Philip ECG руководство по замене, то его легко проверить с помощью вашего счетчика, чтобы увидеть если он протекает, открыт или закорочен.



Иногда нормальный сигнал стеклянный диод, который вы можете принять за стабилитрон, поэтому вы не будете получить точное измерение. Если вы убедились, что диод хотите измерить диод Зенера, тогда вы можете приступить к использованию моего метод точного тестирования. К вашему сведению, стабилитрон с 2,4 В до 12 В должны иметь два показания при тестировании с аналоговый измеритель установлен на диапазон 10 кОм. Но эти чтения не короткое чтение!



А 1Н4733А стабилитрон



Позвольте мне вести вас, когда вы подключите щупы вашего измерителя к стабилитрону на 2,4 вольта, используя умножить на 10 кОм, в одном направлении будет показана полная шкала (красный зонд к катоду и черный зонд к аноду), что означает указатель будет указывать на шкалу 0 Ом, если вы сейчас подключите щуп в другую сторону (черный щуп к катоду и красный щуп к аноду) указатель будет указывать примерно на 2-4 Ом!



Если оба способа тестирования вызывают стрелку указывать на 0 Ом, значит стабилитрон считается закорочен. Когда вы измеряете стабилитрон на 5,1 В, как обычно путь будет указывать на ноль омов, в то время как другой путь покажет более высокое сопротивление, которое находится в пределах от 20 до 60 Ом. Эти характеристика хорошо работающего стабилитрона и не думайте что счетчик показывает два показания означает, что стабилитрон неисправен. неисправный.



Если вы получаете два показания, когда измеряешь нормальный диод, значит диод закорочен. Как и я упоминалось выше, тестирование стабилитрона полностью отличается от проверка нормального диода.



При подключении зонда и измерьте стабилитрон на 13 вольт и выше напряжение, должно показать только одно показание с использованием диапазона времени 10 кОм. Это значит, когда вы прикасаетесь красным щупом к катоду, а черным щупом к катоду. анод. При переворачивании щупа не должно быть никаких показаний. Если Результат показывает два показания, тогда подтверждается, что стабилитрон неисправен.
