способы, нюансы и детали установки
Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.
- Функция и виды подрозетников
- Подготовка перед работами
- Монтаж в бетон
- Установка в гипсокартон
- Работа с деревянной стеной
- Альтернативные методы создания отверстия
- Некоторые нюансы
Функция и виды подрозетников
Основной функцией подрозетников является надёжная фиксация розеток и выключателей на стене при использовании скрытой проводки. И также именно здесь располагаются все провода и их запас.
Однако при установке розеток и выключателей нужно знать, в каких случаях и какой подрозетник лучше использовать.
- Для бетонных и кирпичных стен.
- Для гипсокартона.
- Для деревянных стен.
Выбор делается исходя из материала стены. Так, если в здании стена бетонная или кирпичная, то рекомендуется покупать коробки под розетки именно для этого вида стены. Для того чтобы установить подрозетник такого типа, необходимо делать в стене отверстие, чуть большее по диаметру, нежели сам стакан. Причём внутри он будет фиксироваться с помощью раствора. Такие модификации подойдут не только для кирпичной или бетонной поверхностей, но также пенобетонных, керамзитных или газобетонных.
Что касается монтажа подрозетников в гипсокартонные стены, то здесь стакан выбирается со специальными фиксирующими лапками, которые надёжно зафиксируют изделие.
Для деревянных стен по правилам техники безопасности необходимо монтировать или накладную проводку и другие комплектующие, или устанавливать железный подрозетник в заранее высверленное углубление, где последний крепится любой крепёжной фурнитурой.
Подготовка перед работами
Безусловно, чтобы установить подрозетник в стену, необходимо иметь некоторый инструмент и подготовить само место установки. По большому счёту, под подготовкой подразумевается оценка стены и подбор подходящего подрозетника или подрозетников в случае, если требуется установить целый блок на несколько розеток.
Место установки размечают, а в ситуации с блоком необходимо не забыть про межосевое расстояние. В итоге само место готово, и остаётся лишь подобрать необходимый инструмент:
- Карандаш или маркер с линейкой.
- Перфоратор.
- Сверло по бетону, если нужно установить розетку в бетонную стену, кирпич, блок и так далее.
- Молоток.
- Зубило.
- Коронка по бетону.
- Болгарка с диском по бетону.
- Монтажный нож.
- Алебастр или другой раствор для замазки.
Когда инструмент подготовлен, можно продолжить монтаж подрозетников. И здесь важно, какая используется поверхность.
Монтаж в бетон
Бетон или кирпич по понятным причинам особенно сложны в обработке. Однако существует несколько способов установки подрозетников в такие стены.
Самый простой и аккуратный из них — это использование для создания отверстий коронки. Выглядит она как обрезанная труба с зубьями из особо прочного материала. Как правило, существуют коронки разных диаметров, поэтому стоит учитывать, какой именно необходим в конкретной ситуации. Стандартный размер подрозетника 67 мм, следовательно, коронка нужна немного больше, то есть миллиметров 70. Далее в стене аккуратно высверливают отверстие по разметке. Причём коронка должна войти в стену практически целиком.
Теперь перфоратор с коронкой можно отложить в сторону и взяться за молоток и зубило. Внутренняя часть достаточно легко выбивается, после чего аккуратно доводиться до идеального состояния. И если отверстие, высверленное коронкой, по диаметру будет подходить идеально, то глубина получается не всегда таковой.
Поэтому необходимо взять подрозетник и, вставив его в отверстие, проверить, подходит ли оно. В стену он должен входить практически полностью и даже с запасом в несколько миллиметров. Если глубины недостаточно, то придётся ещё немного довести отверстие.
Теперь в боковые отверстия подрозетника пропускается кабель, а сам стакан максимально вводиться в подготовленное отверстие. Причём в некоторых случаях рекомендуется даже обрезать переднюю кромку, чтобы изделие полностью вошло в стену, так как в противном случае очень возможно, что розетка или выключатель не будут плотно контактировать с поверхностью стены.
Закрепляется стакан в стене с помощью раствора алебастры или гипса. Хотя может подойти и любой другой, но в таком случае придётся долго ждать, пока он высохнет.
Перед началом закрепления подготовленное отверстие необходимо смочить водой, после чего положить внутрь немного раствора.
Далее, не забыв пропустить провод, вставляется подрозетник и хорошо утапливается в отверстие. Обратить внимание здесь стоит на то, чтобы он не выходил за пределы поверхности. Теперь можно закладывать раствор в оставшиеся боковые пустоты и шпателем аккуратно разровнять. После того как раствор высохнет всё будет готово к установке розетки в подрозетник.
Установка в гипсокартон
В случае с гипсокартоном дело обстоит куда более просто. Ведь сам по себе гипсокартон как материал значительно легче в обработке. Всё что понадобится из инструмента — это отвёртка, нож и шпатель. Хотя проделать ровное отверстие куда проще всё той же коронкой и дрелью.

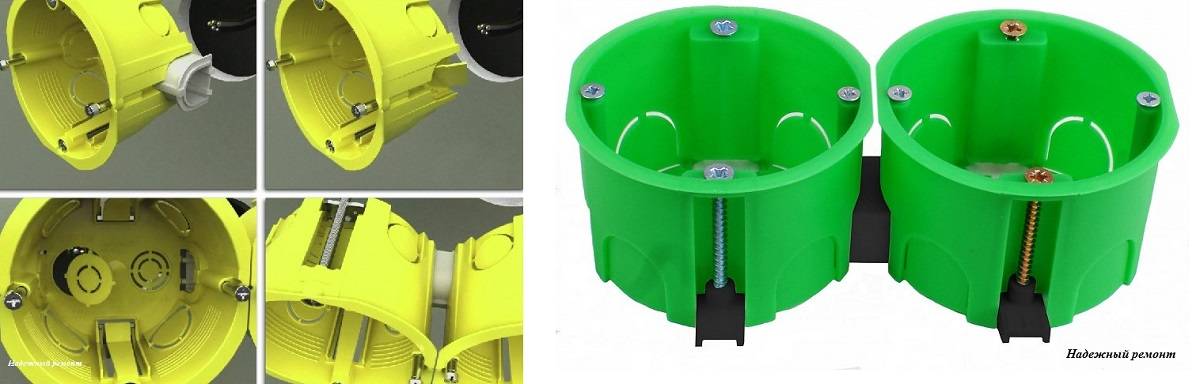

Подрозетник для гипсокартона имеет специальные распорные лапки, с помощью которых и происходит надёжная фиксация. Дальше остаётся лишь обработать посадочное место шпатлёвкой. Это не только придаст более эстетичный вид, но и обеспечит надёжную фиксацию изделия.
Работа с деревянной стеной
По большому счёту установка подрозетников в деревянной стене мало чем отличается от их установки в бетоне или кирпиче.
Разница заключается лишь в самой коробке, так как здесь требуется использование металлических изделий. В остальном также высверливается отверстие, после чего подгоняется под стакан. Закрепление производится шурупами. Также не стоит забывать, что проводка на деревянных покрытиях требует соблюдения ПУЭ.
Альтернативные методы создания отверстия
Нередко так может случиться, что коронки под рукой просто нет, а покупать бывает не очень рационально. В таком случае проделать отверстие под подрозетник можно и другими способами.
Так, для этих целей отлично подойдёт болгарка с диском по бетону. С её помощью по разметке вырезается прямоугольная ниша, которая после установки стакана заполняется гипсом или алебастром, а после аккуратно зашпаклёвывается.
Другой, довольно древний способ, — это выдалбливание отверстия с помощью зубила или лопатки, установленной в перфоратор. Процесс крайне сложный и энергоёмкий, но полученный результат вполне удовлетворительный.
Некоторые нюансы
Несмотря на простоту работы по установке коробки, существуют некоторые нюансы, которые лучше знать:
- Если стена не обработана и будет в процессе покрываться штукатуркой либо плиткой, то стоит учитывать и это. Иначе подрозетник будет слишком глубоко утоплен в стену. Для этого хорошо знать, какой толщины будет штукатурка или плитка. Если такой информации нет, то рекомендуется делать предварительный запас 5−7 мм или вообще делать отверстие после финишной обработки.
- Покупая коробку под розетку лучше сразу приобретать и саму розетку либо выключатель. Здесь есть два нюанса: во-первых, так можно быть уверенным, что сама розетка подойдёт по размеру, а во-вторых, что будет достаточно места для запаса кабеля.
- Запас кабеля предпочтительнее оставлять сантиметров 20, но не менее 10, так как в процессе эксплуатации нередко приходиться удалять концы проводов, чтобы зачистить новые.
- Подготавливая смесь для замазки, нелишним будет обратить внимание на густоту консистенции. Ведь если сделать слишком жидкий раствор, то он банально будет выливаться отовсюду, в том числе и в сам корпус коробки. Слишком же густой раствор будет крайне сложно вмазать во все отверстия, к тому же гипс в таком состоянии затвердеет очень быстро, что может помешать вмазке вообще.
- Чтобы установленная в результате розетка или выключатель плотно прилегали к стене, рекомендуется обрезать переднюю кромку стакана, что позволит глубже его утопить в стену. Хотя в некоторых случаях этого и не требуется.
Установка подрозетников в любой вид стены не является чем-то особенным и сложным. Такую работу способен выполнить без риска даже новичок. Причём качественно.
Монтажные коробки
Особенности подрозетников (коробок монтажных)
Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».
Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.
Материал изготовления подрозетников
Коробки монтажные в зависимости от материала изготовления применяются в различных сферах. На сегодняшний день существуют подрозетники из пластика и металла.
Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим.
Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.
Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т.е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.
Подрозетники: особенности конструкции, установка и размеры
Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.
Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки.
Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.
Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.
Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.
Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.
Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток. Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.
Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.
Стандартными размерами коробок монтажных являются габариты 68 мм на 45 мм, при этом внутренние размеры несколько меньше 65 мм на 40 мм. Глубина узких подрозетников – 25 мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.
Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.
