Степень защиты IP 65
Система IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования (electrical enclosure equipment) от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки. Инородные тела, как понятие, включает в себя такие предметы как пальцы и инструменты, которые могут касаться токоведущих частей. В рамках системы определены как аспекты безопасности (контакт с токоведущими частями), так и вредные воздействия, влияющие на работу светильников.
Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды (например IP54).
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой: людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека и оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов. Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов. Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.
Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка. Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды. Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду.
Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения.
Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5. У оболочек с уровнем защиты IPX7 и IPX8 не гарантируется защита от водяных струй (по уровням IPX5 и IPX6). В случае наличия такой защиты, применяется двойное обозначение, например IPX6/IPX7.
Таблица значений характеристических цифр. Степень защиты IP (IEC EN 60598-1 Раздел 9 /Приложение J)
| IPab (ab — цифры от 0 до 8) | |||
|
a — первая цифра Защита от проникновения инородных твердых предметов |
b — вторая цифра Защита от проникновения инородных жидкостей |
||
| 0 | Защита не предусмотрена | 0 | Защита не предусмотрена |
| 1 | Защита от проникновения твердых объектов размером более 50мм; частей человеческого тела, таких как руки, ступни и т. д. или других инородных предметов размером не менее 50мм. |
1 | Защита от попадания вертикально падающих капель. |
| 2 | Защита от проникновения твердых размером более 12мм; пальцев рук или других предметов длинной не более 80мм, или твердых предметов. | 2 | Защита от попадания вертикально падающих капель. |
| 3 | Защита от проникновения твердых объектов размером более 2,5мм; инструментов, проволоки или других предметов диаметром не менее 2,5мм. | 3 | Защита от попадания капель, падающих объектов сверху под углом к вертикали не более 15° (оборудование в нормальном положении). |
| 4 | Защита от проникновения твердых объектов размером более 1мм; инструментов, проволоки или других предметов диаметром не менее 1мм. | 4 | Защита от попадания капель или струй, объектов падающих сверху под углом к вертикали не более 60° (оборудование в нормальном положении). |
| 5 | Частичная защита от проникновения пыли. Полная защита от всех видов случайного проникновения. Возможно лишь попадание пыли в количестве, не нарушающем работу прибора. | 5 | Защита от попадания струй воды, падающих под любым углом. |
| 6 | Полная защита от проникновения пыли и случайного проникновения. | 6 | Защита от попадания струй воды под от всех видов под давлением и под любым углом. |
| 7 | Защита от попадания воды при временном погружении в воду. Вода не вызывает порчи оборудования при определенной глубине и времени погружения. | ||
| 8 | Защита от попадания воды при постоянном погружении в воду. Вода не вызывает порчи оборудования при заданных условиях и неограниченном времени погружения. |
||
Наиболее распространены классы защиты IP:
- IP20 — светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазны, театры. (Например: светодиодный точечный светильник LED-N11)
- IP21/IP22 — светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
- IP23 — светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
- IP43/IP44 — светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. (Например, такие как светодиодные светильники серии LED-3066)
- IP50 — светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения.
Снаружи светильники IP50 могут легко очищаться. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя. - IP54 — традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто для помещений с повышенным содержанием пыли и влаги, а также под навесами. (Светодиодные встраиваемые светильники часто имеют подобный класс защиты. Например: LED-J03A или LED-A04, или например как эти светильники Армстронг IP54)
- IP60 — светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде. Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66.
- IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование. (Например: светодиодные уличные светильники LED-020)
- IP67/IP68 — светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. (Например: светодиодный водонепроницаемый RGB светильник LED-3736/36RGB или водонепроницаемые LED прожекторы серии LED-9091)
Снаружи светильники IP50 могут легко очищаться. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
(Например: светодиодные уличные светильники LED-020)На упаковке любого светильника, имеющего даже минимальную степень защиты от любого внешнего воздействия, информация о степени защиты, как правило, содержится. Поэтому, если ни на коробке, ни в руководстве по эксплуатации нет полезных сведений о защищенности товара, то это означает только то, что светильник абсолютно не защищен, то есть, имеет степень защиты IP20.
Таблица пиктограмм, используемых для маркировки светильников и других электроприборов по системе IP (Ingress Protection Rating).
IPXX — На корпусах приборов указывается степень защиты с помощью букв IP (Ingress Protection) и последующих двух цифр (минимальное значение защиты IP20, максимальное значение защиты IP68). |
|
| IPX2 — Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°. | |
| IPX3 — Брызгозащита: защита от дождя, вода льётся вертикально или под углом до 60° к вертикали. | |
| IPX4 — Брызгозащита: Защита от брызг, падающих в любом направлении. | |
| IPX5 — Струезащита: защита от водяных струй с любого направления. | |
| IPX7 — При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается. | |
| IPX8 — Полная водонепроницаемость. Устройство может работать в погружённом режиме (может указываться количество метров для предельного погружения). | |
IPX5 — Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта. |
|
| IP6X — Пыленепроницаемый: пыль не может попасть в устройство. Полная защита от контакта. | |
| Для установки на нормально возгорающиеся поверхности. Материалы с температурой возгорания >200°C с некоторым временем запаздывания возгорания. | |
| Материалы с температурой возгорания < 200° С, без запаздывания возгорания | |
| Класс защиты I от поражения электрическим током. Общая изоляция плюс защитная заземляющая клемма. | |
| Класс защиты II от поражения электрическим током. Двойная или усиленная изоляция, защитное заземление не предусмотрено. | |
Класс защиты III от поражения электрическим током. Защита обеспечивается подключением светильника к системе безопасного низкого напряжения. |
Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529. Однако среди самых известных мировых фирм принято специально заказывать проведение испытаний своей продукции сторонними компаниями, дабы потребители были уверены в объективности результатов исследований.
Социальные кнопки для Joomla
Степень защиты по стандарту IP
Ingress Protection Rating (степень защиты от проникновения) — система классификации степеней защиты оболочки электрооборудования и других устройств от проникновения твёрдых предметов, пыли и воды по ГОСТ 14254-96 (МЭК 529-89 CEI 70-1 EN 60529).
Данный стандарт был разработан на основе стандарта МЭК 60529 1989 г. и действует с 1 января 1997 г.
ГОСТ 14254-96 (МЭК 529-89) — Степени защиты, обеспечиваемые оболочками (код IP). Английское название: Degrees of protection provided by enclosures (IP code). Настоящий стандарт распространяется на группировку изделий, охватываемых Международной Электротехнической Комиссией (изделия для обеспечения информационных технологий, электротехнические и приборостроения), напряжением не более 72,5 кВ.
Степень защиты это способ защиты, который проверяется стандартными испытаниями, cстепень защиты обеспечивается оболочкой от доступа к опасным токоведущим и опасным механическим частям оборудования, от попадания внешних твердых предметов и воды внутрь оболочки.
-
буквы кода «IP» являются сокращением слов «International Protection»
-
первый индекс: цифры от 0 до 6 либо заменяющая их буква «Х»
-
второй индекс: цифры от 0 до 8 либо заменяющая их буква «Х»
Часто защита от попадания жидкостей автоматически обеспечивает защиту и от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
На сегодняшний день стандарт DIN 40050-9 (Германия) расширяет IEC 60529 до степени защиты IP69K.
Данная степень применяется для высокотемпературных моек с высоким давлением. Корпуса с этой степенью защиты имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.
Степень IP69K была изначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке, сейчас данная степень все чаще находит применение в других областях (пищевая и химическая промышленность).
Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, гост 14254-96).
Первый индекс указывает на защиту оболочки от проникновения твердых тел
Вторый индекс указывает на защиту оболочки от вредного воздействия воды
Защита от проникновения твердых тел
Нет защиты
Защита от твердых тел размером >=50 мм
Защита от твердых тел размером >=12,5 мм
Защита от твердых тел размером >=2,5 мм
Защита от твердых тел размером >=1,0 мм
Частичная защита от пыли
Полная защита от пыли
Защита от вредного воздействия воды
Нет защиты
Защита от капель конденсата, падающих вертикально
Защита от капель, падающих под углом до 15°
Защита от капель, падающих под углом до 60°
Защита от брызг, падающих под любым углом
Защита от струй, падающих под любым углом
Защита от динамического воздействия потоков воды (морская волна)
Защита от попадания воды при погружении на определенную глубину и время
Защита от воды при длительном погружении под давлением
Защита от воды при неограниченном времени погружения на определенную глубину
Степени защиты Код IP | Asahi Denso Co.
, Ltd.Код IP соответствует степени водонепроницаемости и пыленепроницаемости. Код IP определяется как степень защиты, обеспечиваемая корпусами электрооборудования в JIS C 0920 (IEC60529). Два числа после IP представляют степень защиты. Первая характеристическая цифра представляет собой степень защиты от твердых посторонних предметов. Вторая характеристическая цифра представляет собой степень защиты от проникновения воды. Эта степень защиты подтверждена стандартизированным испытанием.
При использовании в суровых условиях мы предлагаем продукты, гарантирующие степень защиты IP67 или выше.
| Витрины с кодом IP (JIS C 0920, IEC 60529) |
|---|
Список кодов IP (первая характеристическая цифра)
| Первая характеристическая цифра | Защита от твердых частиц | |
|---|---|---|
| Аннотация | Определение | |
| 0 | Без защиты | — |
| 1 | Защита от твердых предметов диаметром более 50 мм. | Зонд доступа, сфера диаметром 50 мм, должен иметь достаточный зазор от опасных частей и должен иметь достаточный зазор от опасных частей. |
| 2 | Защита от твердых предметов диаметром более 12,5 мм. | Объектный зонд, сфера диаметром 12,5 мм, не должен проникать полностью. |
| 3 | Защита от твердых предметов диаметром более 2,5 мм. | Предметный щуп диаметром 2,5 мм вообще не должен проникать. |
| 4 | Защита от твердых предметов диаметром более 1,0 мм. | Объектный зонд диаметром 1,0 мм не должен проникать вообще и должен иметь достаточный зазор. |
| 5 | Ограниченная защита от проникновения пыли. | Проникновение пыли не предотвращается полностью, но пыль не должна проникать в достаточном количестве, чтобы мешать удовлетворительной работе аппарата или снижать безопасность. |
| 6 | Полностью защищен от проникновения пыли. | Отсутствие попадания пыли. |
Список кодов IP (Вторая цифра характеристики)
| Вторая цифра характеристики | Защита от проникновения жидкости | |
|---|---|---|
| Аннотация | Определение | |
| 0 | Без защиты | — |
| 1 | Защита от вертикально падающих капель воды или конденсата. | Вертикально падающие капли не должны оказывать вредного воздействия. |
| 2 | Защита от падающих капель воды, если корпус расположен на расстоянии до 15° от вертикали. | Вертикально падающие капли не должны оказывать вредного воздействия, если корпус наклонен под любым углом до 15º в любую сторону от вертикали. |
| 3 | Защита от водяных брызг с любого направления. | Вода, распыляемая под углом до 60º по обе стороны от вертикали, не должна оказывать вредного воздействия. |
| 4 | Защита от водяных брызг с любого направления. | Брызги воды на корпус с любого направления не должны оказывать вредного воздействия. |
| 5 | Защита от водяных струй низкого давления с любого направления. | Струи воды, попадающие на корпус с любого направления, не должны оказывать вредного воздействия. |
| 6 | Защита от водяных струй высокого давления с любого направления. | Вода, направляемая мощными струями на корпус с любого направления, не должна оказывать вредного воздействия. |
| 7 | Защита от кратковременного погружения в воду. | Попадание воды в количестве, вызывающем вредное воздействие, должно быть предотвращено при погружении корпуса в воду на глубину 1 м в течение 30 минут. |
| 8 | Защита от длительного и надежного погружения в воду. | Попадание воды в количествах, вызывающих вредное воздействие, должно быть предотвращено, когда корпус постоянно находится в воде в условиях, которые должны быть согласованы между производителем и пользователем (>IPX7). |
Какие степени защиты IP?
Степень защиты корпуса , также известная как IP , представляет собой международный стандарт (IEC 60529), который классифицирует степень защиты материала корпуса электрооборудования от твердых тел и жидкостей, таких как пыль, дождь и другие.
Это стандарт, используемый в большинстве стран мира, поскольку для электрических и осветительных изделий обязательно указывается степень защиты IP. Таким образом, пользователь может узнать, подходит ли приобретенный им светильник или лампа для установки в данной среде.

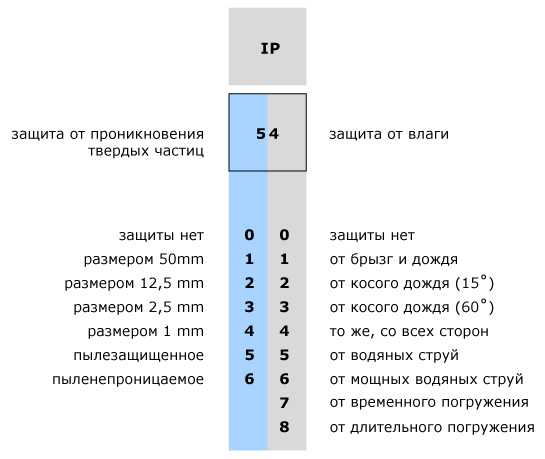

Как интерпретировать рейтинг IP
Давайте теперь посмотрим, как интерпретировать IP продукта. Степень защиты всегда состоит из аббревиатуры IP и двух цифр:
- Первая цифра указывает на степень защиты от твердых тел.
- Вторая цифра относится к p защите от жидких тел.
После того, как мы поняли логику рейтинга защиты IP, мы покажем вам, что означает каждое число в соответствии с его положением.
Как видите, чем выше число, тем прочнее материал оболочки. Например:
- • Цифра «6» в первой позиции означает, что светильник полностью защищен от пыли. Он будет идеальным для непокрытых экстерьеров.
- Цифра «5» во втором положении обеспечивает защиту изделия от струй воды, например дождя.
Наконец, , если критерий не был протестирован, номер заменяется буквой X (например, IP X6 означает, что материал не тестировался на проникновение твердых тел). Пример можно найти в следующем видео:
Типовые степени защиты
Вот наиболее часто используемые IP-адреса и для чего они используются:
Что означает степень защиты IP20?
Указывает на защиту от твердых тел размером более 12 мм и отсутствие защиты от жидкостей. Это обычный рейтинг IP для светильников для внутреннего освещения .
Что означает степень защиты IP44?
Указывает на защиту от твердых частиц размером более 1 мм и брызг воды. Рекомендуется для общего освещения ванной комнаты .
Что означает степень защиты IP54?
Указывает на защиту от пыли и водяных брызг.
Что означает степень защиты IP65?
Класс защиты IP65 обеспечивает пыленепроницаемость светильника и защиту от больших струй воды и брызг. Например, он идеален рядом с ваннами, душевыми или в открытых садовых зонах вдали от фонтанов или бассейнов.
Что означает степень защиты IP67 или IP68?
IP67 означает защиту от пыли и погружения на 30 минут. Например, он подходит для места рядом с ванными или душевыми. С другой стороны, IP68 указывает на защиту от пыли и погружения в воду более чем на 30 минут, что делает его идеальным для использования в плавательных бассейнах или ваннах.
Важна ли степень защиты IP?
При покупке светильника , да , если вы хотите осветить сад или ванную , вам следует принять это во внимание из соображений безопасности. Например, необходимо знать, устойчива ли лампа к дождю или конденсату в ванной комнате.
