Степень огнестойкости зданий и сооружений – таблица
Уровень огнестойкости относится к самым главным параметрам, влияющим на пожаробезопасность зданий и сооружений. Проектирование новых строительных объектов обязательно должно учитывать весь комплекс мероприятий по эвакуации людей при возникновении пожара. Высокая степень огнестойкости объектов продлевает наступление критического момента после возгорания, когда еще сохраняется физическая возможность для людей покинуть здание с минимальными последствиями для здоровья. Уровень стойкости к огню определяется назначением объекта и четко регламентируется нормативами. Если строение не соответствует нормативам по степени огнестойкости, то ввод объекта в эксплуатацию невозможен, так как безопасность людей не может быть обеспечена.
Мы готовы помочь обеспечить четкое соответствие нормам пожарной безопасности любых объектов.
Определение степени огнестойкости
Степень огнестойкости строительных объектов и их класс пожарной опасности оценивается при проектировании системы противопожарных мероприятий, как этого требуют статьи 13 и 14 ФЗ-123, которые необходимо жестко выполнить архитектору и конструктору при проектировании и реконструкции сооружений.
Огнестойкость характеризуется временем сопротивления здания или сооружения к воздействию огня. Ее рассчитывают, применяя ст. 30 ФЗ 123. Пожароопасность для каждого объекта определяют с учетом пожароопасности строительных материалов, применяемых при его строительстве. Степень огнестойкости и класс пожароопасности дает возможность оценить скорость распространения огня по объекту во время пожара.
Предел стойкости зданий определяется временем, в пределах которого пожар воздействует на объект до его полного разрушения.
Огнестойкость строительных объектов
Каждый строящийся объект должен соответствовать требованиям пожаробезопасности с учетом его назначения и применяемых материалов. Степень огнестойкости сооружений определяется в соответствии с Федеральным Законом ФЗ-123 — ст 30:
здания определяется огнестойкостью его строительных конструкций (І, ІІ, ІІІ, ІV, V).
Показателем огнестойкости является предел огнестойкости конструкции, который в соответствии с ГОСТ 30247 устанавливается в минутах до наступления одного из предельных состояний:
- R — потеря несущей способности;
- E — потеря целостности;
- I — потеря теплоизолирующей способности.
Класс конструктивной пожарной опасности здания определяется степенью участия строительных конструкций в развитии пожара и образовании его опасных факторов (С0, С1, С2, С3).
Класс конструктивной опасности С устанавливается в зависимости от этажности , площади отсеков, функциональной опасности.
Класс функциональной пожарной опасности здания и его частей определяется их назначением (Ф1, Ф2, Ф3, Ф4, Ф5).
Класс пожарной опасности строительных конструкций К0, К1 К2 К3 должен соответствовать принятому классу конструктивной опасности зданий:
- КО — непожароопасные;
- К1— малопожароопасные;
- К2 — умеренно пожароопасные;
- К3— пожароопасные.
Если показатель огнестойкости и класса пожароопасности вновь проектируемого объекта строительства ниже требуемого, необходимо выполнить комплекс мер по улучшению огнестойкости, чтобы была возможность оперативно эвакуировать людей из сооружения и сделать несущие балки максимально устойчивыми к огню.
т.е выполнить их защиту от огня. Эти меры должны выполняться с применением сертифицированных материалов, одними из которых являются производимые нами материалы для огнезащиты ФЕРУМ.
Как влияют технологии на огнестойкость сооружений
Анализ строительной документации дает возможность изучить наличие (отсутствие) технологий, повышающих огнестойкость строительных конструкций. Сначала нужно осмотреть визуально все конструкции здания. Потом изучить все внутренние помещения, лестницы, подсобки и т.д.
Часто для снижения расходов недальновидные заказчики для лестниц и подсобок применяют самые дешевые материалы с низким уровнем огнестойкости. Поэтому при пожаре огонь распространяется по этим самым слабым участкам конструкции. Все это надо обязательно изучать и учитывать при разработке методов огнезащиты и расчетах огнестойкости.

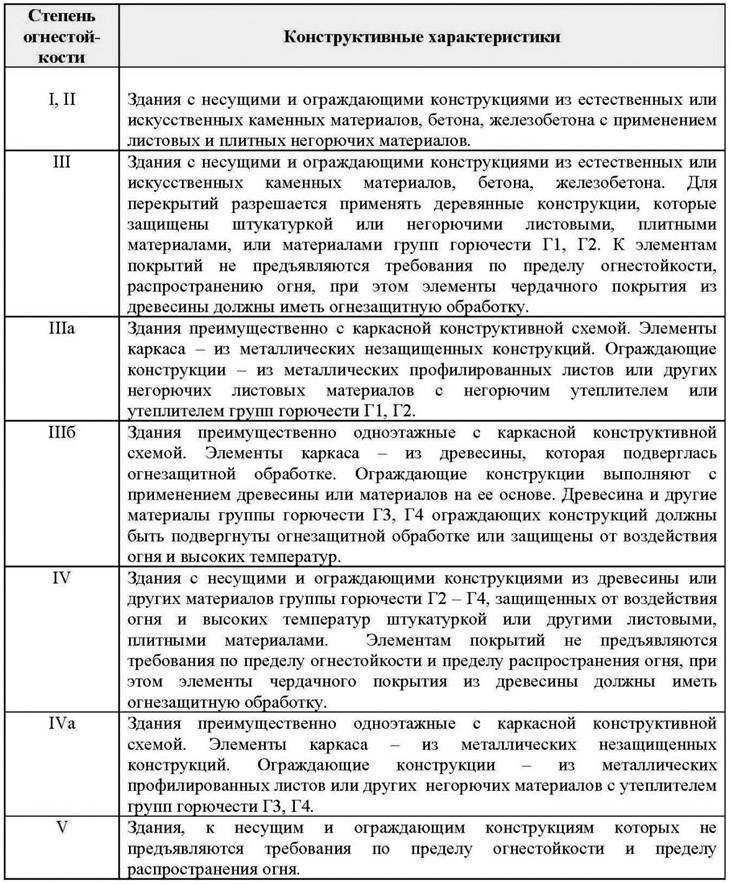

5 степеней огнестойкости
Всего имеется пять степеней огнестойкости. У каждой из них есть свои особенности и свой критический предел.
Первая степень
К ней относятся самые стойкие к огню конструкции — здания и сооружения с применением железобетона, камня, огнеупорных плит и листовых материалов. У них самая высокая стойкость к воздействию огня и высокой температуры.
Вторая степень
Фактически первая степень огнестойкости, но с небольшими отличиями, слегка менее жесткие требования. Сооружения для этой категории могут строиться с применением стальных конструкций.
Третья степень
Существует три подвида огнестойкости в 3-й категории:
Третья. Сооружения с бетонными, железобетонными, каменными несущими конструкциями, в которых применяются ограждения с деревянными перекрытиями. Для огнестойкого покрытия применяют трудногорючие плиты и листовые материалы, штукатурку.
Третья «а». Каркасные здания, при строительстве которых используется незащищенная сталь. Ограждения делают из профилированного стального листа. Другие материалы тоже не боятся огня.
Третья «б». Одноэтажные деревянные каркасные конструкции, обработанные огнезащитным составом. Панельные ограждения также изготовлены из дерева, предварительно пропитанного составами.
Четвертая степень
Включает два разных норматива по огнестойкости:
Четвертая. Сооружения с несущими конструкциями и ограждениями из легко воспламеняемых материалов, например, древесины. Защита от высоких температур обеспечивается покрытием из плитки или штукатурки. К перекрытиям нет высоких требований по огнестойкости. Чердак из дерева обязательно обрабатывают огнезащитными спецсоставами.
Четвертая «а». Одноуровневые здания с каркасной схемой. Каркас — стальной, а ограждения делают из профильных листов с утеплителем из горючего материала.
Пятая степень
Самый низкий порог к огнестойкости и скорости распространения огня. Такие сооружения не предполагают постоянного наличия людей, они не предназначены для хранения горючих и взрывоопасных материалов и для использования в них электроприборов.
Надежные огнезащитные материалы от производителя. Приглашаем к сотрудничеству. Партнерские программы для коллег
|
Предел огнестойкости строительных конструкций |
|||||||
|
Степень огнестойкости зданий, сооружений, строений и пожарных отсеков |
Несущие стены, колонны и другие несущие элементы |
Наружные ненесущие стены |
Перекрытия междуэтажные (в том числе чердачные и над подвалами) |
Строительные конструкции бесчердачных покрытий |
Строительные конструкции лестничных клеток |
||
| настилы (в том числе с утеплителем) |
фермы, балки, прогоны |
внутренние стены |
марши и площадки лестниц |
||||
|
I |
R 120 |
E 30 |
REI 60 |
RE 30 |
R 30 |
REI 120 |
R 60 |
|
II |
R 90 |
E 15 |
REI 45 |
RE 15 |
R 15 |
REI 90 |
R 60 |
|
III |
R 45 |
E 15 |
REI 45 |
RE 15 |
R 15 |
REI 60 |
R 45 |
|
IV |
R 15 |
E 15 |
REI 15 |
RE 15 |
R 15 |
REI 45 |
R 15 |
|
V |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
Степень огнестойкости — определение термина
Трудно даже специально придумать менее подходящее определение, чем то, которое вошло в Федеральный закон «Технический регламент о требованиях пожарной безопасности».
Давайте посмотрим на это определение, и определение из учебника периода наивысшего развития пожарной охраны.
В соверемнном техническом регламенте, в определении термина указана, что степень огнестойкости здания определяется в зависимости от характеристик строительных конструкций — применяемых в нём. Та же логическая ошибка повторяется в СП 2.13130.2012, к которому и обращаются специалисты для определения степени огнестойкости.
А вот советском определении указано, что именно пределы огнестойкости конструкции определяется по степени огнестойкости.
Правы конечно те, кто писал советский учебник. Почему? Давайте рассуждать логически.
Мы решили построить здание. Мы обязаны позаботиться о его пожарной безопасности. Нам нужно выбрать безопасные, способные сопротивляться огню строительные конструкции. От чего будет записить степень пожарной опасности здания?
Прежде всего от фукнционального назначения. То есть от такой классификационной характеристики как класс функциональной пожарной опасности.
Это понятно — то, что делают люди на объекте влияет на его пожарную опасность. Поэтому первое что нужно знать для определения степени огнестойкости — это класс функциональной пожарной опасности.
Давайте предположим у нас будет два здания с одинаковым классом функциональной пожарной опасности. Какое из них будет опаснее? Естественно то, которое выше (при прочих равных условиях. Следовательно следующая характеристика объекта защиты нужная нам для определения степени его опасности — высота здания и сооружения.
После этого давайте подумаем, что опаснее два здания одинакового функционала и высоты но в одном два этажа, а другое одноэтажное. Разумеется опаснее двухэтажное, как менее устойчивое и эвакуация из которого займет больше времени.
Ну и если брать наши гипотетические одинаковые по классу функциональной пожарной опасности, категориям, высоте и этажности здания остается еще одна характеристика — площадь этажа. Чем больше эта площадь — тем опаснее здание, так как на большей площади будет больше пожарной нагрузки, большее количество людей, а значит при пожаре риски разрушения здания будут тем выше, тем больше площадь этажа.
И вот именно для ля того, чтобы охарактеризовать все эти условия опасности, в практике пожарной охраны появилась такая характеристика — как степень огнестойкости. Поэтому определяется она совершенно не так, как указано в Техническом регламенте — пределами огнестойкости строительных конструкций. Она определяется по уровню опасности здания, чем выше уровень опасности, тем выше и степень огнестойкости, и уже потом — тем выше пределы огнестойкости строительных конструкций.
Именно этот метод определения соответствует ЛОГИКЕ обеспечения пожарной безопасности.
Есть еще несколько условий для выбора степени огнестойкости, например высота размещения конферен-залов, количество мест в здании и прямые указания на ограничение степени огнестойкости того или иного здания. Также степень огнестойкости может зависить (взаимообразоно) и от класса конструктивной пожарной опасности здания.
Мы собрали все известные нам условия в схемы, которые под каждый класс пожарной опасности в виде иллюстраций представили как приложения к настоящей статьей, а пока предлагаем Вам посмотреть пример определения степени огнестойкости для разных общественных зданий.
Итак — у нас общественное здание, например класса функциональной пожарной опасности Ф 4.3. Мы обращаемся к таблице 6.9
Мы хотим, чтобы наше здание Ф.4.3 было высотой 50 метров. Мы смотрим в соответсвующую таблицу СП 2.13130.2009 и понимаем, что если мы выбираем такую высоту, то здание может быть II степени огнестойкости.
Мы планируем сделать в нашем здании 8 этажей каждый площадью 5000 квадратных метров. Можно ли нам это сделать? Нет, потому что при данном проектном решении увеличивается уровень пожарной опасности здания — больше площадь — выше уровень опасности. Поэтому мы можем либо сделать этаж 4000 квадратных метров, отказавшись от требуемого нам по технологии решения, либо делить здание на два пожарных отсека, возведя противопожарную стены.
А такое мероприятие довольно и дорого да и хотим мы хотим единое пространство, не разделяемое никакими противопожарными стенами.Мы начинаем думать, что нам сделать, чтобы можно было реализовать.
И та же таблица дает нам выбор — мы можем увеличеть степень огнестойкости до первой.
Но эти таблицы из СП 2.13130 не конечный критерий выбора степень огнестойкости.Следует учесть и иные критерии пожарной опасности объекта, или прямое указание, на степень огнестойкости того или иного типа объекта защиты, встречающееся в нормативных документах.
Пример можно привести, если использовать таблицу 6.9 для выбора степени огнестойкости здания пожарного депо. Предположим нам нужно построить здание пожарного депо. Предположим нам нужно одноэтажное здание пожарного депо высотой не более 6 метров и площадью 300 метров квадратных..По таблице 6.9 (которую (хоть и с некоторой натяжкой) на практике применяют при определении степени огнестойкости таких зданий, как для общественных зданий относящихся к классу Ф 4 в целом мы можем выбрать пятую — самую низшую (и, как следствие, самую удобную в строительстве) степень огнестойкости.
Но при этом, если мы думающие пожарные специалисты, мы должны ориентироваться и на требования пожарной безопасности, указанные не только в нормативных документах разработанных и введенны в целях исполнения Федеральнго закона от 22 июля 32008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», но и в иных документах, особенно включенных в перечень , если они устанавливают более высокие и жесткие требования.
И тут мы видим, что в пункте 6.13 СП 380.1325800.2018 «Здания пожарных депо. Правила проектирования» указано:
Многоэтажные здания пожарных депо следует выполнять не ниже степени огнестойкости II, одноэтажные здания — не ниже степени огнестойкости III.
Если обратиться к определению термина «требования пожарной безопасности», мы увидим, что сформулированное в СП 380.13330 условие — безусловно таковым требованием является, а значит у нас есть обязанность по его соблюдению. И в данном случае, несмотря на то, что СП 2.13130 допускает степень огнестойкости V пожарный специалист, опираясь на данную норму выберет третью степень огнестойкости.
Ппредставим, что мы строим общественное здание класса Ф 4.3. Мы строим пятиэтажное здание, высотой 15 метров с площадью этажа 1000 метров квадратных. На последнем этаже, расположенном на высоте 10 метров мы планируем разместить конференц-зал на 100 человек Таблица 6.9 в данном случае позволяет выбрать нам степень огнестойкости III.
. Но, так как в нашем здании планируется размещение конференц зала на определенной высоте, то мы обязаны учесть еще один фактор, влияющий на степень огнестойкости.
Физическая суть данного требования тоже понятна, чем выше расположено помещение с массовым пребыванием людей, тем опаснее объект защиты, тем надежнее должно быть здание, а значит выше степень огнестойкости.
На следующих страницах приведены схемы показываюющие условия определения степени огнестойкости для зданий и сооружений всех классов фукнциональной пожарной опасности
2 из 7
страница
Типы конструкций в IBC
При проектировании зданий одна из первых и наиболее важных задач, которую должен предпринять архитектор-проектировщик, — это надлежащим образом отнести здание к одному из пяти регулируемых типов конструкции, как подробно описано в строительный кодекс.
Тип конструкции определяет материалы
Тип конструкции здания определяет типы материалов, разрешенных для использования при проектировании и строительстве здания. Тип конструкции детализирует два основных атрибута строительных элементов: являются ли материалы горючими или негорючими (например, дерево или стальной каркас), и степень, в которой эти строительные элементы должны быть оценены по огнестойкости (например, : огнеупорная сталь по сравнению с открытой сталью).
Существует пять типов конструкций, регулируемых главой 6 IBC, которые в общих чертах можно резюмировать следующим образом:
Конструкции типов I и II
Конструкции типов I и II полностью негорючие, за исключениями, указанными в Разделе 603 (в соответствии с IBC 2018 г.). ). Дополнительные обозначения для обоих типов конструкции (I-A, I-B, II-A и II-B) определяют, в какой степени негорючие элементы требуют огнестойкости. Например, конструкция типа II-B не требует дополнительного класса огнестойкости и допускает обнажение негорючих строительных элементов, тогда как конструкция типа II-A требует применения огнестойких материалов для нанесения на эти же строительные элементы.
.
Конструкция типа III
Конструкция типа III требует несгораемых наружных стен и допускает возгорание внутренней конструкции. Этот тип конструкции десятилетиями назывался «обычным» строительством, хотя этот тип конструкции был гораздо более распространен во второй половине 20-го века и не так часто используется в настоящее время.
Конструкция типа IV
Конструкция типа IV требует несгораемых наружных стен и требует, чтобы другие строительные элементы были изготовлены из тяжелой древесины. Этот тип конструкции обычно называют конструкцией из тяжелой древесины, поскольку он зависит от толщины и массы тяжелых деревянных элементов, обеспечивающих определенную степень огнестойкости.
Конструкция типа V
Конструкция типа V позволяет использовать любой тип материала, разрешенный кодом. Обычно конструкция типа V используется для деревянных зданий, где внешние стены, крыша, полы и т. д. имеют деревянный каркас. Подобозначения конструкции типа V (V-A и V-B) будут определять, в какой степени элементы здания требуют огнестойкости или нет.
Почему тип конструкции имеет значение
Почему это важно? Потому что тип конструкции будет ограничивать размер вашего здания как по высоте, так и по площади. Для более строгих типов конструкций, состоящих из огнеупорных или негорючих материалов (например, типа I или II), допустимые высоты зданий и площади могут быть больше, а для менее строгих типов конструкций, состоящих из незащищенных или горючих материалов, допустимая высота и площадь будет ниже. Эти определения важны для проектировщика и строителя, чтобы понять и следовать им, чтобы гарантировать, что результирующее здание будет достаточно безопасным для ожидаемого количества жильцов. Поскольку незащищенная и/или горючая конструкция по своей природе более подвержена пожарным повреждениям и опасности, чем защищенная и/или негорючая конструкция, нормы разумно ограничивают максимальный размер таких менее безопасных зданий. Другие факторы, такие как активная противопожарная защита и фасад здания (открытое пространство вокруг здания), могут позволить увеличить площадь и высоту в соответствии с нормами.
Надлежащая строительная классификация является одним из наиболее фундаментальных и основных требований в отношении проектирования и строительства зданий в соответствии с нормами и является одной из основных обязанностей архитектора при проектировании зданий. В комментарии к МДС это поясняется более подробно:
«Целью классификации зданий или сооружений по их типу конструкции является учет реакции или участия, которое конструкция здания будет иметь в условиях пожара, возникающего внутри здания, как в результате его занятости или загрузки топливом»
и:
«Важно правильно классифицировать здание по типу конструкции. Многие требования норм, применимые к зданию, такие как допустимая высота и площадь (см. главу 5), зависят от типа его конструкции. Если здание помещено в неправильную строительную классификацию (например, слишком ограничительную), его владелец может быть оштрафован на увеличение стоимости строительства. С другой стороны, когда здание неправильно отнесено к слишком мягкому типу конструкции, оно не будет построено таким образом, чтобы учитывать относительные риски, связанные с его размером или назначением.
Положения этой главы в сочетании с главами 3 и 5, а также таблицами 601 и 602 создают основу для «теории эквивалентного риска», на которой основан весь кодекс».
Поэтому, если вы являетесь архитектором или проектировщиком здания, подлежащего классификации типа конструкции, очень важно позаботиться о правильном назначении правильного типа конструкции. Если тип конструкции применен неправильно, могут последовать серьезные ошибки проектирования и строительства.
Какие существуют 5 типов строительства зданий?
Международный строительный кодекс (IBC) классифицирует здания по пяти типам конструкции, каждый из которых имеет разные параметры. Основной целью классификации различных типов конструкций является установление базового уровня безопасности жильцов в случае пожара. Второстепенным является сохранение самого имущества.
В конечном счете, тип конструкции определяет использование здания, нагрузку на жильцов, площадь в квадратных футах, высоту, близость к другим строениям, окнам, местам выхода, огнестойкости и необходимости в спринклерах.
Определение того, к какому из пяти типов строительства относится ваш проект, является ключевым решением в процессе определения объема работ с вашим руководителем строительства и проектировщиком. Вы захотите поработать с ними, чтобы четко обозначить свои потребности и требования, прежде чем слишком углубляться в детали планирования.
Как определить тип конструкции
Тип I является наиболее строгой конструкцией здания. Строительные материалы и методы, используемые в строительстве Типа I, обеспечивают высочайший уровень противопожарной защиты. Тип V, с другой стороны, является наименее строгим.
Каждый тип конструкции далее описывается как «A» или «B». Достаточно сказать, что обозначение типа В является основным, а тип А — усиленным. Для целей данного обзора мы начнем с описания наименее жесткой конструкции типа V и будем продвигаться к типу I.
Тип V — деревянная конструкция
Стены и каркас могут быть построены из любых материалов, разрешенных нормами для конструкции типа V, обычно из дерева.
Конструкция типа V-B, самая простая, не требует огнестойкости ни для одного из строительных элементов. Элементами здания являются основной несущий каркас, несущие стены, ненесущие стены, конструкция пола и конструкция крыши. Это бюджетный вариант, но, поскольку структура имеет более низкие показатели огнестойкости, она имеет ограничения по использованию и может потребовать больших отступов или барьеров для защиты соседних объектов.
Тип деятельности, происходящей внутри конструкции, может помочь определить, подходит ли строительство деревянного каркаса Типа V. Односемейные жилые дома являются наиболее распространенным применением. Некоторые коммерческие здания, такие как рестораны, офисные здания или даже небольшой театр, также могут иметь деревянный каркас.
Но строительные здания типа V всегда меньше, чем здания того же назначения, построенные по более строгому типу конструкции. И в любом типе конструкции, даже если использование здания не требует спринклеров, всегда рекомендуется добавлять спринклеры для повышения безопасности.
Здания с дождеванием того же типа конструкции, которые используются как здания без дождевания, могут быть больше.
По мере повышения огнестойкости строительных материалов у вас появляется возможность строить более крупные сооружения. Например, отель, построенный из конструкции типа V, может иметь площадь всего 7000 квадратных футов, тогда как отель из массивного дерева типа IV может иметь площадь 20 000 квадратных футов.
Тип IV — Тяжелый деревянный каркас
В конструкции типа IV внутренние стены и каркас могут быть выполнены из тяжелой древесины, а наружные стены могут быть изготовлены из нестандартных материалов. Деревянный каркас отличается от традиционного деревянного каркаса тем, что балки и прогоны толще и прочнее, часто из клееного дерева. Более тяжелая древесина эффективно создает сопротивление огню. В то время как внешняя сторона 8-дюймовой балки может обуглиться, она будет гореть медленнее, что даст пассажирам больше времени для побега до обрушения и даст спринклерным системам, если они есть, шанс потушить огонь.
Тип III — несгораемая конструкция стены
Наружные стены конструкции типа III построены из кирпича, кирпичной кладки, бетонных блоков, сборных панелей или других негорючих материалов. Однако внутренние конструкции и крыша могут быть деревянными. По сути, стены здания имеют хороший рейтинг огнестойкости, но внутренние и кровельные фермы могут быть более склонны к обрушению в случае возгорания. Цели строительства Типа III состоят в том, чтобы сдержать любой пожар внутри наружных стен здания и смягчить распространение огня на соседние здания.
Меньшее по размеру здание Типа III дает обитателям время на побег до того, как пожар выйдет из-под контроля. Риск обрушения крыш можно свести к минимуму, спроектировав конструкцию с более высокими потолками, которые, по сути, делают пламя «недоступным».
Тип II — негорючий, с огнестойкостью в течение 1 часа Все строительные материалы, включая внутренние стены, каркас, полы, кровлю и экстерьер, изготовлены из негорючих материалов, таких как металл и бетонные блоки.
Требования к размеру аналогичны требованиям для типа III, и, хотя строительные материалы относятся к категории негорючих, они обеспечивают меньшую огнестойкость, чем тип I, и распространение огня, вероятно, вызовет больший ущерб.Тип I — негорючий с огнестойкостью от 2 до 3 часов
Здания типа I представляют собой «Кадиллак» по строительным типам и сделаны из высококачественных негорючих материалов, таких как монолитный бетон и стальной каркас, защищенный или изолированы от огня и рассчитаны на то, чтобы выдерживать возгорание в течение двух-трех часов. Этот рейтинг обеспечивает наивысший уровень безопасности.
Высотные здания и многие крупные и/или другие многоэтажные здания относятся к категории I типа строительства. Как упоминалось ранее, типы зданий иногда классифицируются как A или B. Здание типа I–B («базовая» конструкция типа I) может иметь высоту 160 футов и 12–16 этажей. Здание типа I–A («улучшенная» конструкция типа I) добавляет еще больше уровней защиты и требуется для таких зданий, как небоскребы, где даже высота неограничена (теоретически).
