Стропильная система полувальмовой крыши: схемы, инструкции, советы

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре. Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию.

Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен.

К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

• Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
• Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

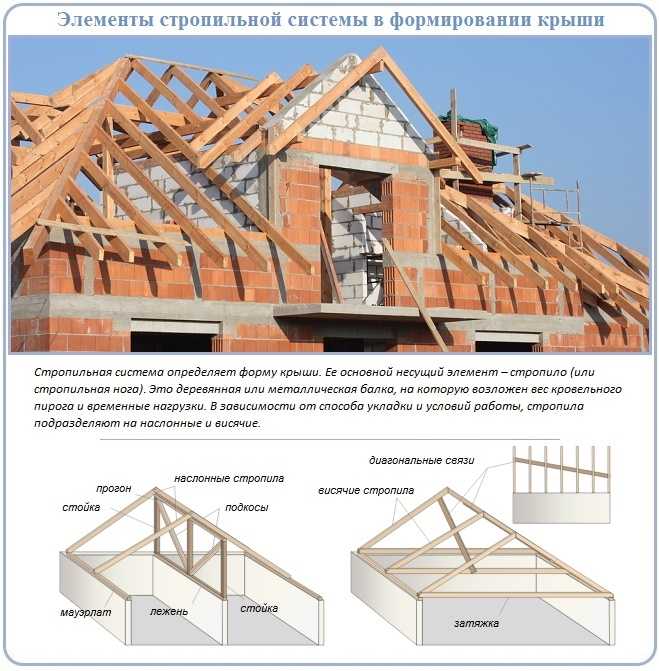

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

Устройство коньковой части каркаса

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:

• Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью фронтонных стенок.
• Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
• Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
• Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов.

Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

• Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
• Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
• Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
• На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
• С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
• Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
• Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
• На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

Изготовление и монтаж вальмовых ног

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:

• Измерить малкой — строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
• Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
• Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
• Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
• Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
• Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
• После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

• Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
• Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
• Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание:

Разновидности полувальмовых крыш
Устройство стропильной системы по голландской технологии
Создание основы
Совмещение голландской и датской технологии
Устройство стропильной системы крыши по датскому методу
Пошаговое строительство крыши по датской технологии
Коньковая часть стропильной системы
Монтаж вальмовых стропилин своими руками
Установка стропильных ног полувальмовой двухскатной крыши
Завершение монтажа стропильной системы

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции. Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.

Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.

В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

• Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
• У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.

Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: «Чем хороша крыша конверт – виды и правила монтажа своими руками»).

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.

Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин. В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок — коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Для этого потребуется сделать расчет фронтона, чтобы заказать необходимые материалы. Наиболее эффективный вариант — устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.

Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.

Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве. Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.

Первые этапы строительства выглядят следующим образом:

• Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая — по центральной линии внутренней несущей стены. Третья — вровень с внутренней поверхностью фронтонов.
• Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
• Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
• Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

• Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
• Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
• Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
• На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
• Определяют величину верхнего запила и переносят ее на нижний край заготовки.
• Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
• Заготовку снимают на землю и выполняют необходимые запилы.

Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

• Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
• Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
• Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
• Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
• Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
• После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
• Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.

Для выполнения завершающих действий нужно сделать следующее:

• Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
• Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
• Наращивать диагональные элементы нужно доской соответствующих размеров.

Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.

Каркас фермы вальмовой крыши — Myrooff.com

Крыша с вальмовой фермой представляет собой разновидность крыши, скат которой идет с пологим уклоном и имеет тенденцию спускаться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы ферм и стропил. Такая крыша не имеет ни вертикальных скатов, ни фронтонов. Хотя в настоящее время такой тип крыши чаще всего встречается в коттеджах и бунгало, стиль вальмовой крыши широко используется в самых разных архитектурных сооружениях.

Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более подробно рассмотреть различные виды ферм, используемых в вальмовой крыше.

Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что скат подходит к вершине вальмы.

Ферма с усеченной балкой : Основная ферма, расположенная на вальме, известна как ферма с усеченной балкой. Он несет вес внешних вальмовых ферм, а также веса лианы, домкрата и вальмы. Следовательно, это самая прочная из укороченных ферм, так как она должна принимать на себя все нагрузки.

Вальмовая ферма : Вальмовая ферма отвечает за формирование линии вальмы на крыше. Хотя мало чем отличается от полуфермы, вальмовая ферма имеет удлиненный верхний пояс, который заканчивается вальмовым верхом.

Домкрат : Домкрат входит прямо в вальмовую ферму. Как и вальмовая ферма, он имеет расширенный верхний пояс, который встречается с вальмовой фермой.

Ферма ползунка : это ферма, которая соединяется с вальмовой фермой без какого-либо удлинения верхнего пояса.

Ножничная ферма : Это модифицированная ферма, созданная для потолка со скатами. Они поставляются с потолком с одинаковым шагом по обе стороны от вершины.

Ферма колокола : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных шага, а нижний закрывает внутренний дворик или балкон.

Тетивная ферма : Они в основном используются в коммерческих зданиях, где верхние пояса сконструированы таким образом, чтобы освободить место для изогнутой крыши.

Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры находится в пролете, а не в пятке.

Отрезанная ферма : Это могут быть любые фермы, но они не поставляются с пяткой.

Полуферма : это цельная ферма, срезанная с вершины.

Обрамление вальмовой крыши:

Теперь, когда мы знаем названия всех видов ферм вальмовой крыши, давайте перейдем к более важному аспекту нашей статьи, а именно. планы ферм вальмовой крыши.

Каркас фермы вальмовой крыши — не очень простая работа, но если у вас есть нужные инструменты и надлежащее руководство, каркас вальмовой крыши может быть простой задачей.

Подобно двускатной крыше, вальмовая крыша также состоит из обычных стропил, а также нарожных и вальмовых стропил. Обрамление вальмовой крыши может быть дороже, чем обрамление остроконечной крыши, поскольку вам нужно оплатить стоимость рабочей силы для обрамления вальм.

Он не только придает более элегантный вид, но и делает здание более устойчивым к ветру.

СХЕМА ФЕРМ ВАЛЬМОВОЙ КРЫШИ

Начальный этап создания каркаса этой крыши не сильно отличается от этапа изготовления остроконечной крыши. Этот шаг включает в себя поиск прогона общего стропила. Это позволило бы строителю разместить балки потолка рядом с тазобедренным домкратом и обычными стропилами.

Например, предположим, что нам нужно построить четырехскатную крышу для здания размером 12’x28’. На этом этапе нас будет интересовать не уклон крыши, а прогон обычных стропил.

Итак, мы должны начать с измерения точной ширины здания, чтобы найти прогон обычного стропила.

Поэтому в данном случае мы будем использовать 12-футовые стропила. Воспользуйтесь строительным калькулятором и введите 12 футов. Теперь вычтите толщину коньковой доски, деленную на 2.

Это будет около 5 футов и 11 ¼ дюймов обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.

После того, как вы разложили обычные стропила, вам нужно будет разместить потолочные балки рядом с местом, где будут располагаться стропила. Можно оставить концы потолочных балок снаружи до тех пор, пока не будут установлены вальмовые стропила.

Конструкция вальмовой крыши:

Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили коньковую доску, вы узнаете расположение бедер.

Вам понадобится как минимум 3 плотника, чтобы установить эту доску на крышу. Кроме того, вам нужно 6 обычных стропил, правильно обрезанных и расположенных близко к месту их конечного назначения.

В то время как 2 плотника должны быть расположены в середине здания рядом с местом, где заканчивается доска, третий плотник должен передать общее имущество плотникам в середине.

Теперь вы можете начать с крепления одного стропила в верхней части стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в желаемом месте.

Теперь идите на противоположную сторону дома и сделайте то же самое. Плотник, работающий посередине, должен позволить отвесным срезам опираться вместе и выдерживать нагрузку.

Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.

Плотник, работающий снаружи стены, должен передать коньковую доску другим, работающим посередине. Он также может помочь им сдвинуть гребень между общинами и скрепить их вместе.

Королевские обычные стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в его окончательном положении. Теперь можно приступить к установке вальмовых стропил.

Эту работу обычно могут выполнить 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с прибивания нижней части. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору хип-джекам.

Вальмовые домкраты:

Выпрямите вальмовый домкрат с помощью веревки и временной распорки перед установкой домкратных стропил.

Нарожные стропила должны быть прибиты к противоположной стороне вальмового стропила, чтобы он оставался в вертикальном положении. Последний шаг состоит в установке фасции перед нанесением оболочки.

Сборные фермы для вальмовой крыши

Однако, если вы хотите избежать всех этих сложностей, вам следует выбрать готовые фермы для вальмовой крыши.

В большинстве новых домов в США для каркаса используются изготовленные фермы крыши. Они предназначены для замены потолочных балок и стропил, которые необходимы для традиционного каркаса.

Это не только повышает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы для вальмовой крыши, поскольку их намного проще возводить, а затраты намного ниже.

Преимущества сборных вальмовых стропильных ферм:

Во-первых, сборные вальмовые стропильные фермы имеют большую протяженность и могут обходиться без внутренних несущих стен.

Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем фермы из стержневых крыш, поскольку их длина составляет 2/4. Это отличается от огромных элементов каркаса, используемых для обычного каркаса потолков и стропил.

Сборные фермы можно легко спроектировать, чтобы они подходили для всех типов потолков или крыш, используемых в большинстве современных домов.

Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм и правил.

Готовые фермы вальмовой крыши можно легко установить за один день. Это приводит к сокращению расходов и, конечно же, гораздо меньше хлопот.

Наконец, для возведения этих ферм могут привлекаться даже новички, что еще больше снижает затраты на рабочую силу.

Преимущества вальмовой крыши:

• Единая фасция со всех сторон обеспечивает возможность установки желобов по всему зданию.
• Подходят для жаркой тропической погоды, так как создают тень со всех сторон.
• Так как все 4 стороны крыши расположены под углом, это обеспечивает лучший дренаж и исключает возможность застоя воды на крыше.
• Аэродинамический дизайн этой крыши делает ее идеальной для ветреных и ненастных мест.



Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

Конфигурации ферм | Best Way to Frame

Два основных типа ферм:

Скатная или обычная ферма характеризуется треугольной формой. Чаще всего используется для строительства крыш. Некоторые распространенные фермы называются в соответствии с их конфигурацией сети, например ферма King Post, Fan, Fink или Howe. Размер пояса и конфигурация полотна определяются пролетом, нагрузкой и расстоянием. Все конструкции ферм оптимизированы для обеспечения наиболее экономичной конфигурации для конкретного применения.

Параллельный пояс или плоская ферма получили свое название из-за наличия параллельных верхнего и нижнего поясов. Этот тип часто используется для строительства пола, но также может использоваться в приложениях кровли.

Стандартные конфигурации фермы на крыше

Параллельная хорда

4X2 Truss с CHASE

2X4 Floor Trus

---

Конфигурации ферм:

В следующих примерах представлены некоторые из возможных вариаций основных типов ферм. Единственным ограничением для дизайна является ваше воображение!

Загрузить листовку с конфигурациями ферм

Бочкообразный свод

Бочкообразный свод создает уникальный округлый эффект благодаря использованию ферм. Бочкообразные своды используют несколько коротких точек панели с разным шагом или углом, чтобы имитировать кривую. В сочетании с особыми методами отделки бочкообразный свод может выглядеть как гладкий круглый потолок. Бочкообразные своды обычно можно увидеть в фойе или на входах в коммерческие здания и дома.

Тетива

Фермы тетивы имеют вид закругленного верхнего пояса, состоящего из множества панелей верхнего пояса разного шага. Они были очень популярны в начале 1900-х годов, до того, как фермы были построены с металлическими соединительными пластинами. Сегодня фермы с тетивой могут быть изготовлены в соответствии с существующими конструкциями или в соответствии с внешним видом старого здания в индустриальном стиле.

Консольная мансарда с парапетами

Эта ферма или ее производная очень популярна в легком каркасном коммерческом строительстве. Это создает впечатление крутой скатной крыши, сохраняя при этом плоскую внутреннюю часть для механических устройств или других устройств, установленных на крыше, требуемых проектировщиком здания. В то время как внутренний верхний пояс кажется плоским, небольшой уклон (обычно 0,25/12) используется для обеспечения стока воды во внутреннюю систему ливневой канализации.

Фонарь

Фермы фонаря можно использовать, когда требуется расширение плоскости верхнего пояса над пиком обычной фермы для создания большей площади поверхности на одной стороне крыши, чем на другой. Эту ферму можно использовать, когда требуется большая площадь для солнечных батарей на одной стороне крыши, или если владелец здания хочет разместить окна в вертикальной части верхнего пояса, чтобы пропускать свет в здание.

Двойная консоль

Двойная консоль, как следует из названия, включает консоли на обоих концах фермы. Консоль — это когда пролет фермы выходит за пределы подшипника, и это популярный способ создания крыльца без добавления опор стоек и балок возле карниза.

Двойная перевернутая

Двойные перевернутые фермы используются с четырьмя опорами и создают крутой угол наклона внутреннего потолка в средней части здания.

Двойной шаг

Двухскатные фермы, как следует из названия, имеют два разных шага с каждой стороны фермы. Эту ферму можно использовать, когда проектировщику-строителю требуется крутой уклон с одной стороны здания и более узкий с противоположной стороны. Эти фермы можно использовать, когда дождевой или снежный сток является проблемой с одной стороны здания, или система солнечных батарей требует больше места на одной стороне крыши.

Плоский свод

Плоский свод похож на свод, но встречается внутри нижнего пояса с плоскими участками с обеих сторон. Плоский свод используется, когда требуется скатный потолок только на части пролета, покрытой фермой.

Вальмовая ферма

Вальмовые фермы создают структуру, аналогичную конструкции сарая с каркасом из стержней, с крутым уклоном от стен, переходящим в низкий уклон ближе к вершине. Крутой уклон создает высокую ферму, в которой есть много места для перемычек или, во многих случаях, возможность для чердачного помещения внутри фермы.

Полувальмовые фермы

Полувальмовые фермы используются в вальмовой системе, в которой уклон применяется только с одной стороны. Это может произойти, когда вальмовая ферма поддерживается балочной фермой на одном конце.

Вальмовые

Вальмовые стропильные системы очень популярны по всей стране. В этой конструкции каждая сторона здания имеет уклон крыши и карниз. Чтобы обрамить крышу в этом стиле, вальмовые фермы используются от главной вершины здания, спускаясь вниз с помощью плоского верхнего пояса. Плоская часть тем больше, чем ближе ферма к торцевой стене. Затем используется «бедренный набор» для обрамления 6 или 8 футов, ближайших к торцевой стене. Вальмовые фермы также можно использовать в качестве базовой фермы в системе ферм «свинцовой конструкции», где фермы меньшего размера с пиком размещаются поверх плоской верхней части вальмовой фермы в случаях, когда одна ферма слишком высока для сборки. находится на производственном предприятии и/или слишком высок для перевозки по дорогам общего пользования.

Односкатная ферма

Односкатная ферма с вертикальным элементом над опорой, противоположной наклонной опоре. Они популярны во многих сельскохозяйственных и коммерческих зданиях и могут использоваться как две половины ферменной системы с центральной опорой в качестве альтернативы одной длинной общей ферме.

Многосекционная (сдвоенная)

Сдвоенная ферма используется, когда требования к каркасу крыши превышают возможности производителя компонентов, которые он может поставить или произвести с помощью своего производственного оборудования. Он состоит из основания, похожего на вальмовую ферму, с «шапочной» фермой поверх нее. Накидная ферма очень похожа на фронтонную ферму со стенками, передающими нагрузки вертикально на базовую ферму под ней. Нижний пояс верхней фермы обычно перемещается вверх на 1-1/2 дюйма для 2×4 непрерывных боковых ограничений поверх плоского верхнего пояса базовой фермы или на толщину любого материала, который может использоваться (3/4 дюйма для фанеры/ОСП, так далее.). В результате верхние пояса комбинированной фермы удлиняются с горизонтальным разрезом, что позволяет верхнему поясу комбинированной фермы выравниваться с наклонными верхними поясами базовой фермы. Для облегчения изготовления и установки к концу накидной фермы в конце горизонтального разреза наклонного верхнего пояса обычно добавляется стыковой вырез ¼ дюйма.

Полинезийские

Полинезийские фермы, как следует из названия, чаще всего встречаются в сооружениях, построенных в азиатско-тихоокеанском полинезийском стиле. Они объединяют конструкцию с двойным шагом: небольшой шаг начинается у подшипника, а затем переключается на гораздо более крутой шаг ближе к вершине. Эти фермы часто можно найти во время путешествий по Гавайям. Популярная сеть пиццерий также использует полинезийские фермы с плоской вершиной в подавляющем большинстве своих ресторанов.

Комната на чердаке

Фермы для помещений на чердаке или, чаще, чердачные фермы позволяют создать жилые помещения внутри фермы. Нижний пояс увеличен и нагружен на временные нагрузки, аналогичные системам перекрытий в жилых помещениях. Чердачные фермы популярны в гаражах или везде, где люди хотят увеличить жилую или складскую площадь, не добавляя еще один этаж к своей конструкции. В некоторых районах страны чердачные фермы используются для размещения и сокрытия оборудования HVAC.

Ножницы

Ножничные фермы используются в тех случаях, когда требуется сводчатый или соборный потолок. Шаг нижнего пояса варьируется в зависимости от шага верхнего пояса, размаха и высоты пятки. Как правило, для большинства ножничных ферм используется шаг нижнего пояса, равный половине шага верхнего пояса. Более крутой шаг нижнего пояса может быть достигнут за счет увеличения высоты пятки, что дает ферме вертикальное «пространство» для работы, или применить принцип триангуляции между поясами и стенками.

Ножничные моно- или полуножничные

Ножнично-монолитная ферма точно такая же, как и моноферма, но также содержит наклонный нижний пояс для создания сводчатого потолка или подъема потолка до большей высоты стены внутри помещения. здание.

Наклонная плоская

Наклонные плоские фермы используются почти как балки в тех случаях, когда желательно, чтобы внутренний уклон потолка был таким же, как уклон крыши. Наклонные плоские фермы обычно поддерживаются коньковой балкой или балочной фермой на пике крыши и имеют наклонные плоские фермы с обеих сторон для создания широких открытых пространств в общественных местах, таких как арены для верховой езды и церкви.

Студийный свод

Студийный свод возникает, когда нижний пояс наклонен в одном направлении без пика и заканчивается вертикальным элементом перемычки. Это полезно, когда требуется наклонный потолок без козырька или требуется более высокая площадь стены для подвешивания произведений искусства или других эстетических предметов. Аналогичный эффект возникает, когда «наполнители» применяются к типичной ферме с ножницами для создания плоского потолка в пространстве, которое в противном случае было бы закрыто фермами с ножницами.

Поддон или кессон

Перекрытие из поддона или кессона встраивается в ферму путем нанесения шага на небольшое расстояние с двух сторон и последующего выравнивания нижнего пояса. Это популярные дизайнерские эффекты в спальне или столовой, которые могут создать дополнительную глубину по вертикали и/или обрамить определенные элементы комнаты. Подносные потолки получили свое название, потому что потолок напоминает перевернутый сервировочный поднос.

Три подшипника

Фермы Tri-Bearing включают дополнительную внутреннюю опору к традиционным двум внешним опорам. Использование дополнительных подшипников позволяет уменьшить реакции на внешние подшипники и может снизить общую стоимость фермы, часто уменьшая количество поясных материалов и стенок, необходимых в конструкции. Однако, если используются внутренние опоры, путь нагрузки должен поддерживаться через внутренние стены, систему перекрытий, фундамент и фундаменты здания.

Убежище

Свод возникает только в части нижнего пояса фермы. Шаг применяется от одного подшипника на расстоянии до вершины нижнего пояса, а затем возвращается к плоскому нижнему поясу. Это типично, когда ферма охватывает несколько комнат, но наклонный потолок желателен только для одной из этих комнат, например спальни или столовой.

Сводчатый параллельный пояс

Сводчатые фермы с параллельным поясом имеют одинаковый шаг верхнего и нижнего пояса.
