Светильник в гараж своими руками: как сделать свет своими руками, светодиодная иллюминация с прожекторами, автономное электричество в смотровой яме

Содержание

как сделать свет своими руками, светодиодная иллюминация с прожекторами, автономное электричество в смотровой яме

Гараж стараются обустроить очень тщательно. Но если его прочности, защите от нападений, влаги и перепадов температур уделяется достаточно много внимания, то устройство освещения часто недооценивается. При этом, удобство использования как помещения в целом, так и отдельных зон, очень сильно зависит от качества подсветки.

Особенности

В гараже машины не только хранят, их там подчас и ремонтируют. Выводить всякий раз на улицу очень неудобно и отнимает много времени, оттого многие автомобилисты оборудуют специальные смотровые ямы. Но даже в яркий солнечный день, когда двери открыты полностью, поток света в этой части помещения оказывается недостаточным для работы. Освещение в гараже нужно продумывать еще и с тем расчетом, чтобы даже в самых отдаленных углах все было хорошо видно. Подготовиться и смонтировать необходимые устройства смогут практически все.

Разновидности ламп

Прежде всего следует определиться с нужным вам видом ламп. Традиционные светильники накаливания применять не стоит, хотя бы потому, что КПД у них мал, и при работе выделяется слишком много тепла. Кроме того, спектр излучения старых ламп представлен желтыми и красными тонами, которые отвлекают от работы. Да и риск возгорания, когда лампа накаливания перегорает, очень велик.

Галогенные лампы довольно близки к лампам накаливания, но колба заполняется парами брома. Благодаря им вольфрамовые нити разогреваются эффективнее, дают больший световой поток и могут отработать до 4 тысяч часов. Люминесцентные лампы — это колбы, электроды в которых окружены инертными газами. Внутреннюю поверхность покрывают люминофорами, которые светятся при ультрафиолетовом облучении. Рекомендуется выбирать источники света, соответствующие классу защиты IP-65, они очень устойчивы к пыли и грязи.

Светодиодное освещение очень популярно, и считается многими специалистами настоящим прорывом в осветительной технике. Подобные устройства стоят достаточно дорого, но при условии качественного исполнения, способны проработать 50 тысяч часов. По сравнению с люминесцентными лампами, светодиоды потребляют меньше тока и дают более привлекательный свет. Диодное освещение является универсальным, люминесцентное – эффективнее в отапливаемом помещении, а галогенное – в холодном.

Пользоваться прожекторами на основе LED нужно для подсветки отдельных частей помещения — прежде всего, при работе под машиной и внутри смотровых ям. Автономное освещение тоже лучше всего выполняется на основе светодиодов. Его делают всегда на основе лент в плафонах (300 единиц на плафоне). Провода ведут на потолок, переключение предусматривается через щиток. Когда гараж остается без электричества, 12 вольт от аккумулятора какое-то время будут обеспечены. При возобновлении электропитания аккумулятор начнет заряжаться опять.

Автомобилисты, следящие за современными техническими достижениями, часто используют и другое приспособление, позволяющее меньше зависеть от перебоев на магистральных сетях. Речь идет о солнечной батарее, которая за день генерирует электричество, а в темное время суток аккумулятор отдает полученный заряд. Проблема только в том, что придется или весь день находиться в гараже, или платить за его солидную охрану. Ведь количество желающих похитить батареи очень велико, стоят они дорого.

Полезной опцией оказывается датчик движения для включения ламп. Передвигаясь с тяжелым инструментом, с громоздкими деталями или просто с грязными руками, даже самыми удобными выключателями пользоваться сложно. Автоматика позволяет успешно решить эту проблему.

Кроме выбора типа светильников и комплектации осветительной системы, требуется правильно рассчитать их мощность. Проще всего применить источники света мощностью 16 — 20 Вт на 1 кв. м.

Также вводятся поправки:

  • для потолков не выше 250 см — нулевые;
  • в гаражах высотой 3 м и более — дополнительно 50%;
  • чем темнее отделочный материал, тем больше должна быть световая сила ламп.

Экономить на энергии будет проще, если сделать стены, пол и потолок как можно светлее.

Какое расположение лучше?

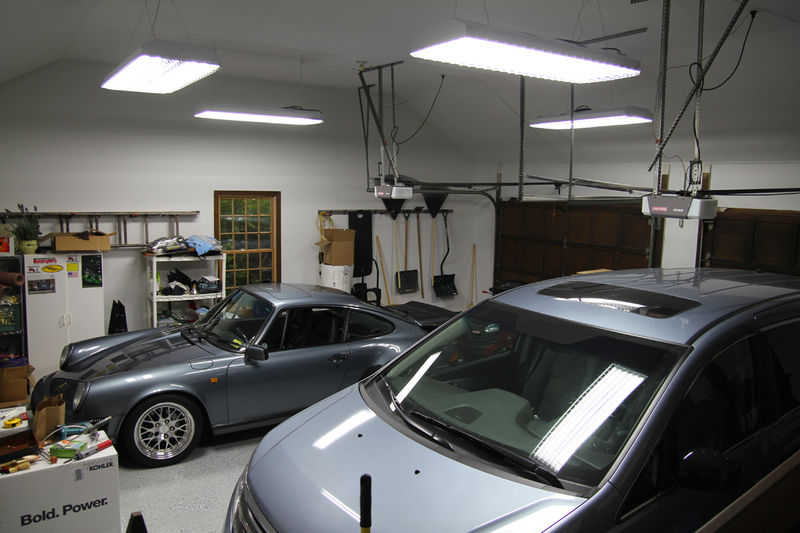

Когда виды источников света и их мощность определены, наступает очередь выбора их расстановки.

Основное требование состоит в том, чтобы распределение света было однородным по всей территории гаража. В большинстве случаев лампы ставят так, как считают удобным и комфортным для себя. Традиционная схема подразумевает закрепление светильников на стене и на потолке, более современный подход включает применение автономных систем. Питаемые от аккумуляторов фонари, не только могут быть перемещены в любое удобное место, но и совершенно независимы от электросетей.

Освещение в гараже рекомендуется сделать многоуровневым: наверху ставят крупную лампу, а для каждой рабочей зоны устанавливают боковые светильники меньшего размера.

Типичное распределение таково:

  • первый уровень — потолок;
  • второй уровень — на высоте 1,8 м;
  • третий уровень (рабочий) — на высоте 0,75 м;
  • четвертый уровень — 40 см от пола.

Полноценное гаражное освещение делается с таким расчетом, чтобы тень автомобиля не падала на светильники.

Боковые лампы крепят на кронштейны, что позволяет поворачивать их в требуемую сторону. Стационарные источники света располагают так, чтобы при входе, выходе и обычной работе они не слепили глаза. Другим обязательным условием успеха является использование плафонов. Это позволяет предотвратить негативное действие бликов и мигания. Главный светильник ставят не просто на потолок, а там, где он будет освещать капот, не создавая тени.

Особо важно подготовить освещение в смотровой яме, куда в любой момент может что-то укатиться. При этом допустимо применять только маломощные источники света — светодиоды и галогенные лампы. Ведь высокая влажность, от которой трудно избавиться, повышает риск удара током.

Светильники ставят во флаконы, покрытые стальными сетками, по краям ямы, в специально подготовленных нишах. В результате лампы не будут мешать работе, и останутся целы даже в том случае, если сверху упадет тяжелый предмет или острый инструмент.

Проводку лучше всего провести скрытым способом — но учтите, что после оштукатуривания стен сделать это будет уже невозможно. Рассчитайте все максимально тщательно, чтобы отделочный материал не был вскоре разрушен. Провода делают параллельно потолку, а перед началом работ консультируются у опытных специалистов. Если вы не уверены в своих знаниях и умениях, правильнее будет нанять квалифицированного электрика, особенно когда гараж расположен в подвале или в ином месте, где скапливается вода.

При самостоятельной работе требуется сформировать четкую схему, где будут указаны:

  • источники питания или вводы извне;
  • светильники;
  • иные стационарные приборы;
  • трассы проводки;
  • розетки и выключатели.

Всегда нужно идти в магазин с этой схемой — так и продавцам будет проще разобраться, что-то подсказать, и меньше риск забыть нужные пункты, перепутать отдельные моменты. Сверху над всеми розетками и выключателями нужно устанавливать распределительные боксы. Когда установка и соединение окончены, целесообразно сразу проверить работоспособность компонентов и переключателей. И при обнаружении малейших проблем нужно немедленно их исправить.

Этапы подготовки

Как в большом, так и в малом гараже, открытая прокладка проводов потребует использования коробов (из пластмассы либо металла). Заменой коробам может выступить гофрированная труба. Целесообразно при выборе варианта ориентироваться на рекомендации профессиональных электриков. В любом случае, обязательным компонентом является общий выключатель, располагаемый на входе или въезде в гараж. Он позволяет сразу зажечь верхний свет при входе в помещение, или погасить его при уходе.

Для подсветки в смотровых ямах нужны светильники на 12 или на 36 вольт (выбор между ними — во многом дело личного вкуса).

Электропитание источников света нужно делать с помощью многожильного кабеля сечением 1,5 — 2 кв. мм. Рекомендуется выбирать лампы с цветовой температурой от 4000 до 5500 К. Тип цоколя — Е27 и Е40.

Светодиодные приборы должны иметь типоразмеры:

  • SMD 5730;
  • SMD 5630;
  • SMD 3014;
  • COB матрицы.

Чтобы сократить расходы на приобретение светильников и на потребляемую энергию, в самых темных местах можно поставить зеркало. Отражая лучи, оно позволит увеличить освещенность в гараже без лишних затрат.

Выбор схемы подключения

Требования электрической безопасности предписывают заземлять вводы в распределительные щиты, причем сопротивление у заземления делается максимум 4 Ом. Независимо от конкретной организации электропитания, в обособленном гараже ставят электросчетчик, а если гараж подключен к домашней электросети, то он не нужен. Ток вводного автомата определяется по величине, допустимой технически в данной электросети или разрешенной правлением гаражного кооператива.

Также в любой схеме должны быть:

  • устройство защитного отключения;
  • понижающие трансформаторы;
  • обособленные автоматы для зарядных устройств и сварочных аппаратов.

Осветительные линии правильно создавать на основе кабеля ВВГ 3х1,5. Силовые однофазные цепи делают из провода ВВГ 3х2,5, а трехфазные — из провода ВВГ 5х2,5. Внутри ПВХ труб и коробов применяются кабели ВВГнг 3х1,5. Открытая установка поверх горючего основания требует использовать решение ВВГнг LS 3х1,5, который, благодаря сложной изоляции, позволяет обойтись без усиленной защиты. Можно провести трассу как вертикально, так и горизонтально. При любой возможности стоит выбирать наиболее короткую диагональную прокладку.

Важно: повороты разрешается делать только под углом 90 градусов, с разрывом минимум 0,1 — 0,15 м от полов и потолков. Нельзя размещать провода ближе 150 мм от отопительных труб и других нагревающихся, хотя бы периодически, конструкций. Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов. Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

На высоких потолках сложной конфигурации или из крепких, плохо поддающихся обработке материалов, нужно протягивать гофру под навесом. При работе внимательно следят, чтобы натяжение кабеля было равномерным: он не должен нигде растягиваться и ломаться. Места для установки распределительных коробок оснащаются углублениями.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Полезные советы и рекомендации

Уличный фонарь следует оборудовать датчиком движения. Тогда он не будет целую ночь расходовать заряд аккумулятора или накручивать диск счетчика. Нельзя использовать даже малейшую часть проводки без заземления. Крайне опасно экономить на светильниках, УЗО и кабелях. Если ремонтировать машину в гараже не планируется, или это будет происходить лишь изредка, то можно сэкономить, отказавшись от аварийного освещения. Редко бывающим в гараже людям, стоит смонтировать только одну лампу и использовать ее по мере надобности.

Небольшой совет по проводке освещения в гараже смотрите ниже в видео.

как сделать свет своими руками, светодиодная иллюминация с прожекторами, автономное электричество в смотровой яме

Гараж стараются обустроить очень тщательно. Но если его прочности, защите от нападений, влаги и перепадов температур уделяется достаточно много внимания, то устройство освещения часто недооценивается. При этом, удобство использования как помещения в целом, так и отдельных зон, очень сильно зависит от качества подсветки.

Особенности

В гараже машины не только хранят, их там подчас и ремонтируют. Выводить всякий раз на улицу очень неудобно и отнимает много времени, оттого многие автомобилисты оборудуют специальные смотровые ямы. Но даже в яркий солнечный день, когда двери открыты полностью, поток света в этой части помещения оказывается недостаточным для работы. Освещение в гараже нужно продумывать еще и с тем расчетом, чтобы даже в самых отдаленных углах все было хорошо видно. Подготовиться и смонтировать необходимые устройства смогут практически все.

Разновидности ламп

Прежде всего следует определиться с нужным вам видом ламп. Традиционные светильники накаливания применять не стоит, хотя бы потому, что КПД у них мал, и при работе выделяется слишком много тепла. Кроме того, спектр излучения старых ламп представлен желтыми и красными тонами, которые отвлекают от работы. Да и риск возгорания, когда лампа накаливания перегорает, очень велик.

Галогенные лампы довольно близки к лампам накаливания, но колба заполняется парами брома. Благодаря им вольфрамовые нити разогреваются эффективнее, дают больший световой поток и могут отработать до 4 тысяч часов. Люминесцентные лампы — это колбы, электроды в которых окружены инертными газами. Внутреннюю поверхность покрывают люминофорами, которые светятся при ультрафиолетовом облучении. Рекомендуется выбирать источники света, соответствующие классу защиты IP-65, они очень устойчивы к пыли и грязи.

Светодиодное освещение очень популярно, и считается многими специалистами настоящим прорывом в осветительной технике. Подобные устройства стоят достаточно дорого, но при условии качественного исполнения, способны проработать 50 тысяч часов. По сравнению с люминесцентными лампами, светодиоды потребляют меньше тока и дают более привлекательный свет. Диодное освещение является универсальным, люминесцентное – эффективнее в отапливаемом помещении, а галогенное – в холодном.

Пользоваться прожекторами на основе LED нужно для подсветки отдельных частей помещения — прежде всего, при работе под машиной и внутри смотровых ям. Автономное освещение тоже лучше всего выполняется на основе светодиодов. Его делают всегда на основе лент в плафонах (300 единиц на плафоне). Провода ведут на потолок, переключение предусматривается через щиток. Когда гараж остается без электричества, 12 вольт от аккумулятора какое-то время будут обеспечены. При возобновлении электропитания аккумулятор начнет заряжаться опять.

Автомобилисты, следящие за современными техническими достижениями, часто используют и другое приспособление, позволяющее меньше зависеть от перебоев на магистральных сетях. Речь идет о солнечной батарее, которая за день генерирует электричество, а в темное время суток аккумулятор отдает полученный заряд. Проблема только в том, что придется или весь день находиться в гараже, или платить за его солидную охрану. Ведь количество желающих похитить батареи очень велико, стоят они дорого.

Полезной опцией оказывается датчик движения для включения ламп. Передвигаясь с тяжелым инструментом, с громоздкими деталями или просто с грязными руками, даже самыми удобными выключателями пользоваться сложно. Автоматика позволяет успешно решить эту проблему.

Кроме выбора типа светильников и комплектации осветительной системы, требуется правильно рассчитать их мощность. Проще всего применить источники света мощностью 16 — 20 Вт на 1 кв. м.

Также вводятся поправки:

  • для потолков не выше 250 см — нулевые;
  • в гаражах высотой 3 м и более — дополнительно 50%;
  • чем темнее отделочный материал, тем больше должна быть световая сила ламп.

Экономить на энергии будет проще, если сделать стены, пол и потолок как можно светлее.

Какое расположение лучше?

Когда виды источников света и их мощность определены, наступает очередь выбора их расстановки. Основное требование состоит в том, чтобы распределение света было однородным по всей территории гаража. В большинстве случаев лампы ставят так, как считают удобным и комфортным для себя. Традиционная схема подразумевает закрепление светильников на стене и на потолке, более современный подход включает применение автономных систем. Питаемые от аккумуляторов фонари, не только могут быть перемещены в любое удобное место, но и совершенно независимы от электросетей.

Освещение в гараже рекомендуется сделать многоуровневым: наверху ставят крупную лампу, а для каждой рабочей зоны устанавливают боковые светильники меньшего размера.

Типичное распределение таково:

  • первый уровень — потолок;
  • второй уровень — на высоте 1,8 м;
  • третий уровень (рабочий) — на высоте 0,75 м;
  • четвертый уровень — 40 см от пола.

Полноценное гаражное освещение делается с таким расчетом, чтобы тень автомобиля не падала на светильники. Боковые лампы крепят на кронштейны, что позволяет поворачивать их в требуемую сторону. Стационарные источники света располагают так, чтобы при входе, выходе и обычной работе они не слепили глаза. Другим обязательным условием успеха является использование плафонов. Это позволяет предотвратить негативное действие бликов и мигания. Главный светильник ставят не просто на потолок, а там, где он будет освещать капот, не создавая тени.

Особо важно подготовить освещение в смотровой яме, куда в любой момент может что-то укатиться. При этом допустимо применять только маломощные источники света — светодиоды и галогенные лампы. Ведь высокая влажность, от которой трудно избавиться, повышает риск удара током. Светильники ставят во флаконы, покрытые стальными сетками, по краям ямы, в специально подготовленных нишах. В результате лампы не будут мешать работе, и останутся целы даже в том случае, если сверху упадет тяжелый предмет или острый инструмент.

Проводку лучше всего провести скрытым способом — но учтите, что после оштукатуривания стен сделать это будет уже невозможно. Рассчитайте все максимально тщательно, чтобы отделочный материал не был вскоре разрушен. Провода делают параллельно потолку, а перед началом работ консультируются у опытных специалистов. Если вы не уверены в своих знаниях и умениях, правильнее будет нанять квалифицированного электрика, особенно когда гараж расположен в подвале или в ином месте, где скапливается вода.

При самостоятельной работе требуется сформировать четкую схему, где будут указаны:

  • источники питания или вводы извне;
  • светильники;
  • иные стационарные приборы;
  • трассы проводки;
  • розетки и выключатели.

Всегда нужно идти в магазин с этой схемой — так и продавцам будет проще разобраться, что-то подсказать, и меньше риск забыть нужные пункты, перепутать отдельные моменты. Сверху над всеми розетками и выключателями нужно устанавливать распределительные боксы. Когда установка и соединение окончены, целесообразно сразу проверить работоспособность компонентов и переключателей. И при обнаружении малейших проблем нужно немедленно их исправить.

Этапы подготовки

Как в большом, так и в малом гараже, открытая прокладка проводов потребует использования коробов (из пластмассы либо металла). Заменой коробам может выступить гофрированная труба. Целесообразно при выборе варианта ориентироваться на рекомендации профессиональных электриков. В любом случае, обязательным компонентом является общий выключатель, располагаемый на входе или въезде в гараж. Он позволяет сразу зажечь верхний свет при входе в помещение, или погасить его при уходе.

Для подсветки в смотровых ямах нужны светильники на 12 или на 36 вольт (выбор между ними — во многом дело личного вкуса). Электропитание источников света нужно делать с помощью многожильного кабеля сечением 1,5 — 2 кв. мм. Рекомендуется выбирать лампы с цветовой температурой от 4000 до 5500 К. Тип цоколя — Е27 и Е40.

Светодиодные приборы должны иметь типоразмеры:

  • SMD 5730;
  • SMD 5630;
  • SMD 3014;
  • COB матрицы.

Чтобы сократить расходы на приобретение светильников и на потребляемую энергию, в самых темных местах можно поставить зеркало. Отражая лучи, оно позволит увеличить освещенность в гараже без лишних затрат.

Выбор схемы подключения

Требования электрической безопасности предписывают заземлять вводы в распределительные щиты, причем сопротивление у заземления делается максимум 4 Ом. Независимо от конкретной организации электропитания, в обособленном гараже ставят электросчетчик, а если гараж подключен к домашней электросети, то он не нужен. Ток вводного автомата определяется по величине, допустимой технически в данной электросети или разрешенной правлением гаражного кооператива.

Также в любой схеме должны быть:

  • устройство защитного отключения;
  • понижающие трансформаторы;
  • обособленные автоматы для зарядных устройств и сварочных аппаратов.

Осветительные линии правильно создавать на основе кабеля ВВГ 3х1,5. Силовые однофазные цепи делают из провода ВВГ 3х2,5, а трехфазные — из провода ВВГ 5х2,5. Внутри ПВХ труб и коробов применяются кабели ВВГнг 3х1,5. Открытая установка поверх горючего основания требует использовать решение ВВГнг LS 3х1,5, который, благодаря сложной изоляции, позволяет обойтись без усиленной защиты. Можно провести трассу как вертикально, так и горизонтально. При любой возможности стоит выбирать наиболее короткую диагональную прокладку.

Важно: повороты разрешается делать только под углом 90 градусов, с разрывом минимум 0,1 — 0,15 м от полов и потолков. Нельзя размещать провода ближе 150 мм от отопительных труб и других нагревающихся, хотя бы периодически, конструкций. Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов. Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

На высоких потолках сложной конфигурации или из крепких, плохо поддающихся обработке материалов, нужно протягивать гофру под навесом. При работе внимательно следят, чтобы натяжение кабеля было равномерным: он не должен нигде растягиваться и ломаться. Места для установки распределительных коробок оснащаются углублениями.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Полезные советы и рекомендации

Уличный фонарь следует оборудовать датчиком движения. Тогда он не будет целую ночь расходовать заряд аккумулятора или накручивать диск счетчика. Нельзя использовать даже малейшую часть проводки без заземления. Крайне опасно экономить на светильниках, УЗО и кабелях. Если ремонтировать машину в гараже не планируется, или это будет происходить лишь изредка, то можно сэкономить, отказавшись от аварийного освещения. Редко бывающим в гараже людям, стоит смонтировать только одну лампу и использовать ее по мере надобности.

Небольшой совет по проводке освещения в гараже смотрите ниже в видео.

Освещение для мастерской/гаража своими руками

Приветствую, Самоделкины!
В этой статье мы затронем тему бюджетного светодиодного освещения, сделанного своими руками, которое отлично подойдет для освещения гаражей, мастерских, а также других помещений.


Итак, основой нашего творения будет обычный потолочный направляющий профиль для гипсокартона шириной 28 мм. Тип профиля тут не принципиален и можно использовать абсолютно любой, какой вам больше подходит. Длина профиля 3 м, определяемся с размерами будущего светильника и наносим разметку. Автор будет делать светильник размером 70 на 70 см.


С помощью ножниц по металлу делаем надрезы с 2-ух сторон. Тут очень удобно ориентироваться по перфорации нанесенной на профиль.

Сделав надрезы в 4-ех местах сгибаем профиль в квадрат и оставляем небольшой хвостик в пару сантиметров для фиксации. С помощью угольника выставляем угол 90 градусов и фиксируем его зажимом.

Сверлим отверстие и собираем на заклепки.


Можно конечно использовать саморезы, но вариант с заклепками автору нравится больше. Когда рамка готова, из того же профиля вырезаем поперечины. Их количество делаем на свое усмотрение. Сверлим и приклепываем.
Каркас готов. Теперь проделаем все необходимые отверстия для проводов.

Следующий этап. Тут нам понадобится самая обыкновенная светодиодная лента, например, с Алиэкспресс.

Ленты там можно встретить абсолютно разные, с различными типами светодиодов, разноцветные и одноцветные, с влагозащитой и без. В данном случае мы будем использовать обычную светодиодную ленту на светодиодах типоразмера smd5050. Использовать будем ленту с чисто белым свечением (white).

Свет от нее не будет желтить и отдавать синевой. Если вы планируете использовать светильник в помещениях с повышенной влажностью и с возможностью выпадания конденсата, а также с прямым попаданием воды, то необходимо использовать влагозащищенную ленту в силиконовой изоляции (waterproof).

Без острой необходимости светодиодную ленту в силиконе лучше не использовать, и на то есть несколько причин. Во-первых, она стоит дороже, а во-вторых, что самое неприятное, силиконовое покрытие со временем начинает желтеть, мутнеть и пропускать меньше света.

Итак, с этим, пожалуй, разобрались. Перед наклейкой ленты обезжириваем поверхность профиля. Для большей надежности, места где будут припаиваются провода, изолируем термостойким каптоновым скотчем.

В крайнем случае синяя изолента тоже сгодится. Теперь берём ленту и нарезаем ее на необходимые отрезки. Резать нужно по специально отведенным местам. В данном случае длина одного отрезка составляет 65 см.

Теперь приступаем к наклейке. Для лучшей адгезии, ленту и профиль заранее можно прогреть феном.


Когда вся лента наклеена займемся изготовлением небольших проводников для подпайки. Это довольно скучная и монотонная работа, если работать с помощью кусачек. Но китайцы не стоят на месте и позволяют сделать ее в несколько раз быстрее, с помощью такого чуда изобретения как stripper.

Когда провода защищены, лудим их и аккуратно припаиваем к светодиодной ленте. Для этих целей лучше использовать паяльник с более тонким жалом.


Запитывать каждую светодиодную полоску отдельным проводом, как это сделал автор, не обязательно. Достаточно лишь запитать 1 отрезок, после чего посредством перемычек запитать остальные. Но учтите, что при таком подключении могут наблюдаться небольшие просадки напряжения на крайних линиях. Именно поэтому автор не выбрал этот вариант подключения.
Следующим этапом продеваем все провода в проделанные ранее отверстия. При желании можно защитить контактные площадки от обрыва с помощью термоклея. Далее подводим основные питающие провода. К одному припаиваем все плюсы (+) от светодиодных лент, а к другому все минусы (-), тем самым мы получаем параллельное соединение всех отрезков ленты.


Для изоляции используем термоусадку. Когда все готово укладываем провода в профиль, берем мультиметр и выставляем его в режим прозвонки цепей. Прозваниваем провода питания на наличие замыканий на корпус.
Если прибор молчит, значит всё отлично. Напоследок припаиваем коннектор питания.

Ну вот и все, светильник готов. В качестве источника питания подойдет любой 12-вольтовый блок питания достаточной мощности. Для этих целей отлично подходят старые компьютерные блоки питания, которые сейчас можно достать бесплатно, ну или практически даром. Ток потребления одного такого светильника при напряжении 12В составляет порядка 2А. Проведя несложные вычисления получаем 24Вт мощности.

Зная эти параметры можно без труда узнать, сколько таких светильников мы можем подключить к любому блоку питания. К примеру, данный компьютерный блок питания способен отдавать ток 18А по 12-вольтовой линии.

Согласно расчетам, его хватит для запитки целых 9-ти таких светильников. А теперь пару слов касаемо китайских импульсных блоков питания. Тут всё немного сложнее. Выбирать такой блок необходимо с запасом по мощности в 20-30%, а можно и больше. К примеру, если мы имеем нагрузку 10А, то блок питания лучше будет взять на ампер 12-13. Это простое правило убережет ваш блок питания от преждевременного выхода из строя.

Ну что, давайте же подвесим светильник на свое законное место. Крепление к потолку осуществляется с помощью 4-ех г-образных шурупов.

Устанавливаем светильник на свое место, после чего с помощью рожкового ключа поворачиваем шурупы и тем самым производя фиксацию.


Ну а теперь, прольем же свет.

За счет большого количества светодиодов, освещение получается мягким, без резких теней и очень приятным для работы. Питаются все светильники от одного компьютерного блока питания. При необходимости, яркость можно плавно регулировать с помощью диммера или шим-регулятора.


Чтобы избежать мерцаний, важно использовать высокочастотный шим-регулятор. Регулировка яркости очень плавная и позволяет добиться эффекта лунного света. Камера это не передает, но в живую это выглядит очень необычно.

Теперь давайте затронем тему силы светового потока и освещенности. Для замеров установим телефон на расстоянии 1м от светильника и запустим приложение для измерения освещенности.

Как вы можете наблюдать, освещенность составляет порядка 1000-1100 Lx. Согласно информации из Википедии, такую освещенность можно наблюдать в телестудии. Также такой показатель является оптимальным для выполнения всевозможных слесарных работ. К слову, освещенность жилых помещений обычно составляет 150-200Lx.
Теперь давайте подведем некоторые итоги. К преимуществам таких светильников можно отнести следующее: низкая стоимость и простота изготовления. Стоимость всех материалов для изготовления одного такого светильника составляет порядка 7-8 долларов. Следующее преимущество - это высокая энергоэффективность. По информации из интернета, светодиоды до 10 раз эффективнее ламп накаливания, при этом срок службы их практически не ограничен. Еще одно преимущество - это безопасность. Светильник работает на сверхнизком напряжении 12В, что позволяет использовать такое освещение во влажных и других опасных помещениях. Также в случае необходимости, такое напряжение позволяет освещению работать автономно от аккумулятора. И последнее преимущество - это свобода действий. Вы можете собрать светильник абсолютно любой формы и размера под свои нужды. Наклеить на него светодиодной ленты хоть метр, хоть километр, здесь все зависит только от вашей фантазии.

Ну а на этом все. Благодарю за внимание. До новых встреч!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать своими руками фото и видео

Практически у каждого автовладельца есть гараж. Мужчины любят проводить время в гараже по разным причинам: именно в гараже можно провести ремонтные работы автомобиля и работы другого характера. Для проведения их свет просто необходим. Поэтому многие люди задаются вопросом: как провести свет в гараж.

Освещение в гараже – это самый важный вопрос, который требует решения сразу после покупки или строительства гаражного строения. Зачастую в гаражных строениях хранят заготовки на зиму, проводят замену запасных частей и просто используют в качестве склада для хранения бытовых вещей. Гаражные помещения должны быть оснащены полноценным освещением, а провести свет самостоятельно не составит особых проблем.

Основные требования для составления проекта освещения в гараже

Как сделать освещение в гараже своими руками? При проектировании освещения нужно обозначить места расположения осветительных приборов. Для этого нужно соблюдать следующие требования и следовать нижеперечисленным рекомендациям:

  • правильная подача света, которая сможет обеспечивать полную видимость внутреннего пространства гаража;
  • обязательная проводка освещения в смотровую яму, если таковая имеется;
  • обеспечение равномерного распределения света;
  • разработка оптимальной схемы освещения.

Чаще всего в гаражах обычного типа используют модульную систему освещения. Такая схема обеспечивает освещение хорошего качества в нужной зоне. В случае, если вы часто и долго находитесь в гараже, необходимо продумать вопрос экономного расходования электроэнергии посредством использования энергосберегающих лампочек.

Факторы, влияющие на выбор системы подачи света

Для правильного выбора системы освещения в гараже необходимо учитывать следующие факторы:

  1. габариты гаража, учет высоты, ширины;
  2. используемые виды ламп;
  3. учет зон частого пользования;
  4. окрас стеновых покрытий: если стены окрашены в светлые тона, то обеспечивается отражение света примерно на 50 %.

Как и при освещении других помещений, в гараже также необходимо учитывать используемый тип ламп и их количество.

Типы ламп для гаража и способы расчета количества

Гараж ничем не отличается от других помещений, требующих освещения, поэтому его можно осветить, используя следующие типы ламп:

  • лампы накаливания;
  • люминесцентные лампы;
  • галогенные лампы;
  • светодиодные лампы или ленты.

Лампы накаливания не требуют особых знаний в установке и использовании, к тому же обладают доступной ценой. Но есть и ряд отрицательных моментов: они потребляют большое количество энергии, имеют короткий срок службы и неравномерно распределяют свет. Электрики не советуют использовать данный тип ламп в гараже.

Гараж – это строение, в котором окна не предусмотрены, поэтому он является достаточно темным помещением. В таких случаях к вопросам освещения нужно подходить более скрупулезно, ведь оно должно обеспечивать стопроцентную видимость всех уголков гаража. Одним осветительным прибором в гараже не обойтись. Для создания полноценного освещения требуется определить зоны, в которых свет используется чаще, и их необходимо обеспечить качественными светильниками. Поэтому на начальных этапах по работе с освещением необходимо точно определить количество осветительных приборов и провести схематичную разводку.

Для гаража небольших габаритов, например 6 х 3 или 4 х 5 метров рекомендуют устанавливать 4 или 5 осветительных элементов. Например, 2 светильника устанавливают на въезде в помещение, 2 прибора — над стеллажами с верстаком и 1 — над зоной хранения бытовых вещей и запасных частей. В случаях наличия смотровой ямы или подвала необходимо рассмотреть варианты обеспечения освещения и в этих зонах. На въездной части в гараж светильники нужно размещать по боковым стенам, так ка такое расположение создаст равномерное освещение и в темное, и в светлое время суток, что облегчит въезд автомобиля в помещение.

Зона, где располагаются стеллажи с запасными частями, инструментами и верстаком, называется верстачной. Для обеспечения освещения в этой зоне главным фактором являются габариты станка. Если верстак небольшой — достаточно одного светильника, в других случаях нужно рассмотреть варианты дополнительной установки светильников. Бывалые мастера гаражного промысла советуют в верстачной зоне монтировать два светильника: общего и специального назначения.

Для освещения складской зоны рекомендуется обеспечить освещение каждого яруса. Для этого на каждом стеллаже устанавливают несколько маломощных осветительных приборов, которые создают прекрасную видимость каждого элемента стеллажа.

Основные принципы выбора светильников

Большее предпочтение среди владельцев гаражей приобретают два типа осветительных приборов:

  • люминесцентные лампы;
  • лампы накаливания, или, в простонародье, — «лампочки Ильича».

Добропорядочные владельцы гаражей все-таки отдают предпочтение люминесцентным лампам. Лампы «Ильича» при выделении бензиновых паров автомобилем становятся опасными. Но если такой тип ламп вам удобен, и вы не часто проводите время в своем гараже, то лампы накаливания вполне выполнят свои функции и обеспечат качественное освещение. Единственно, о чем следует позаботиться – это о светильниках, они должны быть выполнены из прочного стекла, оснащенного металлическими решетками.

Люминесцентные осветительные приборы обладают достаточно большим рядом преимуществ:

  • они служат долгое время;
  • обеспечивают более качественное освещение.

Для гаража следует устанавливать лампы, обеспечивающие белый холодный свет. Однако такие светильники имеют и несколько отрицательных моментов: если гараж не отапливается, то люминесцентные лампы долго не прослужат, потому что при температуре ниже + 5 градусов по Цельсию они выходят из строя. К тому же, такие светильники плохо переносят перепады напряжения, которые часто бывают в гаражах.

Неплохим, но дорогостоящим элементом освещения являются светодиодные лампы. Такие лампы являются новым современным технологичным устройством и обладают рядом преимуществ – это долгосрочность использования, нетребовательность к условиям использования. Такие устройства отличаются высокой ценой, но эти затраты окупаются, потому что рабочий процесс светодиодов составляет 50000 часов.

Важно! В гаражных строениях с повышенной влажностью следует использовать светильники-переноски, работающие от низковольтного напряжения.

Расчет электропроводки

После сделанного выбора количества и типа осветительных приборов должны делаться подсчет метража используемого провода, определение напряжения автомата-выключателя и схема освещения. Как мы уже говорили, помещение чаще всего делят на три контура: въездная территория, верстачная и складская. В индивидуальных случаях, при наличии подвала рассматривают дополнительную зону для обеспечения его освещения.

При установке светильников в погребе автоматический выключатель устанавливают рядом с входом в подвал. Если у вас выделены три зоны, то запитку электротоком можно обеспечить с помощью медного кабеля с сечением 2,5 миллиметра либо алюминиевого провода сечением 4 миллиметра. Провода с таким сечением обеспечат вам бесперебойное поступление электричества: даже если в одном из контуров произойдет короткое замыкание, два других будут работать в прежнем режиме.

Для грамотного определения мощности осветительных приборов пользуются нормами и требованиями, изложенными в СНиПе. СНиП – это документ, содержащий в себе все показатели норм и правил для создания комфортной системы освещения в гаражном помещении. Для того чтобы самостоятельно рассчитать мощность потребляемого света в гараже, используют следующую формулу: S x P / N, где P – удельная мощность, S – площадь гаража, N – число ламп.

Профессионалы советуют проводить монтаж освещения на три контура, у каждого будет свой автомат на 16 ампер.

Установка электрощитка

Далее приступают к установке распределительного щитка. Со светильниками все предельно просто, их установка происходит на крепежи, которые были предусмотрены при изготовлении. Распределительный щиток для гаража по совету профессионалов должен быть размером 50 х 50 сантиметров, лучше с закрытой системой (крышкой). Такие размеры позволяют в щитке размещать все необходимые элементы: розетки, выключатели. Такое расположение удобно и практично: все находится в одном месте. Распределительный щиток размещается на стене при помощи дюбелей и закрепляется шурупами.

После вышеперечисленных работ приступают непосредственно к монтажу проводов в гараже. Такая работа выполняется согласно следующим способам:

  • прокладка проводов по стеновой поверхности;
  • применение пластиковых коробов;
  • применение накладных коробов.

Важно: По деревянной поверхности стены провода укладывать не допускается, так как это может спровоцировать пожар. Возможно размещение проводов с использованием металлических коробов.

Правила укладки проводов в гаражном строении

  • расположение проводов должно быть строго горизонтально или вертикально полу, а изгибы должны совершаться только под углом 90 градусов;
  • провода должны располагаться на предельном расстоянии от отопительных и водных труб;
  • элементы освещения (розетки, рубильники, выключатели) должны располагаться на удобной высоте;
  • в гаражах рекомендуют устанавливать трехфазную сеть.

После учета всех требований и установки щитка начинают заниматься подведением кабеля к распределительному щитку, розеткам и выключателям.

Заключение

Провести свет в гараж своими руками несложно, при этом такая работа не требует большого профессионализма и выполняется гораздо проще, чем в квартире. Главное – хорошо ознакомиться с правилами установки и техники безопасности в работе с электричеством. Грамотно сделанный монтаж обеспечит безопасность и удобство использования гаража по назначению.

Важно: Оборудовав освещение внутри гаражного строения, не следует забывать об уличном освещении на въезде в гараж.

Из вышеизложенного можно сделать вывод, что монтаж электрики в гараже — не такое уж и трудное занятие, но следует помнить, что некоторые процессы, требующие специального допуска к электричеству, следует доверять специалистам.

выбор светильников, пошаговая проводка и установка ламп

Многие обладатели автотранспортного средства имеют в собственности гараж, в котором не только хранится машина, но и ремонтируется. Поэтому в помещении должен быть хороший светильник. Нанимать специалистов — довольно затратное мероприятие, поэтому можно сделать качественное освещение в гараже своими руками.

Выбор светильников

Как правило, в каждом гараже обустраивается смотровая яма, с помощью которой и проводятся все основные ремонтные работы. Но вот найти поломанную деталь или необходимый инструмент в этой яме без хорошего света будет довольно сложно. А постоянно использовать фонарик просто неудобно. Поэтому хороший свет в таком помещение крайне необходим.

При установке ламп нужно учитывать следующие факторы:

  • высота и общая площадь гаража;
  • материал для отделки;
  • количество рабочих зон и где они находятся;
  • удельная мощность светильника на квадратный метр.

Обычные типы лампочек накаливания для освещения гаражного помещения не подходят. Дело в том, что у них слишком низкий КПД, а это значит, что большая часть энергии, которую они вырабатывают, превращается в тепло, а не в свет. Все, что остается, просто не сможет обеспечить хорошие и комфортные условия для ремонта. К тому же такие лампы светят желто-красным светом, который портит зрение.

Поэтому лучше всего выбрать следующие виды светильников в гараж:

  • Галогенные. Отличные осветительные приборы, обладающие длительным эксплуатационным сроком. Но при установке таких ламп необходимо позаботиться о стабилизаторе, это поможет защитить прибор от скачков напряжения. Кроме этого, эксплуатировать такие устройства рекомендуется в специальных плафонах, чтобы лишний раз не трогать их руками, так как это приводит к уменьшению их ресурса.
  • Люминесцентные. Эти устройства представлены в виде стеклянных колб с электродами, которые заполнены инертным газом. Внутри колба окрашена люминесцирующей краской, которая начинается светиться под ультрафиолетом.
  • Светодиодные — современные лампы, которые стоят дороже обычных приборов, но достаточно быстро окупаются. При освещении не выделяют вредных веществ, да и свет у них более яркий и живой, нежели у аналогичных устройств.

Если светильники приобретаются в помещение без отопления, то лучше выбирать галогеновые лампы. Если же превышает влажность, то безопаснее пользоваться только переносными устройствами, работающими от низковольтного напряжения. А вот светодиоды будут идеально работать при любой температуре и влажности.

Произведение расчетов

При установке осветительного прибора необходимо придерживаться норм СНиПа, где указаны все требования. Чтобы рассчитать освещение, необходимо воспользоваться формулой SxP/N, где:

  • N — количество светильников;
  • P — удельная мощность;
  • S — площадь помещения.

Кроме этого, при расчете учитывают и внутреннюю отделку. Чем она темнее, тем больше Вт нужно добавить. Лучше всего брать материал, который отражает свет, например, толстую фольгу.

Что касается самих осветительных прибор, то можно использовать как один тип, так и несколько. Также нужно отметить, что лучше всего делать комбинированный вариант. В качестве основного освещения установить традиционную лампу накаливания, а вот для рабочих областей встроить точечные светодиодные светильники или люминесцентные лампы.

Принципы обустройства

Выбрав необходимые по мощности источники света, приступают к планировке. Главное, правильно распределить приборы по площади, чтобы каждый участок был полностью освещен.

Чаще всего лампы крепятся на потолках и стенах, хотя в последнее время владельцы гаражей предпочитают устанавливать автономное освещение, которое способно работать от автомобильного аккумулятора. Это довольно удобно, так как можно работать в непрерывном режиме, не боясь отключения электричества, что часто случается в гаражных массивах.

Схема подключения выглядит следующим образом:

  • светодиодные ленты должны прикрепляться в плафонах;
  • проводка закрепляется на потолке;
  • дальше устанавливается переключатель, его выводят на щиток;
  • затем необходимо подключить к аккумуляторному устройству провода, а уже его — к зарядке.

Многие предпочитают многоуровневое освещение, когда в центре потолка устанавливают большую лампу, и в каждой рабочей зоне по небольшому светильнику. Но при монтажных работах необходимо правильно поделить стены на несколько уровней.

При этом необходимо развесить лампы так, чтобы тень от автомобиля не падала ни в одну сторону, ни в другую. Светильники, установленные на стенках желательно закрепить на кронштейны, в таком случае их можно будет легко настраивать и переворачивать. Стационарные приборы также необходимо повесить правильно, чтобы они не слепили глаза. И лучше ко всем лампочкам подобрать плафоны, тогда они не будут создавать блики, которые сильно раздражают глаза.

Монтажные работы

Главная лампа в основном крепится к потолку, лучше всего выбрать место над капотом, тогда тень не будет падать. При этом она должна быть опущена ниже уровня глаз владельца гаража, в таком случае свет не будет ослеплять. Кроме этого, во всех рабочих местах закрепляют точечные светильники.

В смотровую яму чаще всего устанавливаются лампы небольшой мощности. Как правило, в этом месте всегда повышенная влажность и обычные приборы могут биться током при использовании.

Светильники с защитной сеткой из металла рекомендуют закреплять по бокам, притом для них выкапываются в стене специальные лунки.

Что касается электропроводки, то ее рекомендовано делать скрытной. Но выполнить такую рекомендацию можно только при строительстве гаража, точнее, на этапе оштукатуривания стенок. Саму проводку прокладывают параллельно потолку.

Если провод устанавливается скрытно, то все действия необходимо проводить с особой точностью и аккуратностью. Иначе оштукатуренные стены над проводкой вскоре просто осыпятся. Лучше всего производить это мероприятие под тщательным присмотром опытного электрика.

Далее все действия выполняются по инструкции:

  • На начальном этапе нужно составить схему электроснабжения, на которой расчерчены точные места расположения каждой отдельной лампы.
  • После этого необходимо приобрести распределительные боксы, сами светильники, переключатели, розетки.
  • Теперь нужно заняться расчетом длины кабеля. Если проводка открытого типа, то понадобится кабель марки ВВГ нг LS, если для защиты используются пластиковые трубы, то подойдет ВВГ нг.
  • На этом этапе приступают непосредственно к установке электроприборов, строго следуя составленной ранее схеме.
  • После установки розеток и выключателей над ними обязательно закрепляют распределительный блок.
  • Теперь необходимо проложить кабель, подсоединить его к щитку и остальным электроприборам.
  • Остается произвести распайку, включить приборы и проверить систему на работоспособность.

Как видно, обустроить освещение в гаражном помещении совершенно несложно. Чтобы сделать это самостоятельно, необязательно быть опытным электромонтером. Достаточно правильно нарисовать схему, выполнить все рекомендации, соблюдать меры безопасности и в гараже будет всегда светло и комфортно.

какое лучше выбрать (бюджетный вариант из светодиодной ленты)

Содержание статьиПоказать

Сделать освещение в гараже можно без привлечения специалистов, чтобы сэкономить деньги. Работа несложная, разобраться с ней можно буквально за несколько часов. Чтобы собрать безопасную и надежную систему, надо соблюдать основные требования из Правил устройства электроустановок (ПУЭ) и предварительно сделать подробный проект, в котором указываются расположение и характеристики всех элементов.

Сделать хорошее освещение в гараже несложно, если разобраться во всех нюансах.

Общие требования

Основная информация по устройству проводки в гаражах содержится в разделе 2.1 ПУЭ, но и в других главах есть важные данные, которые потребуются при работе. Для простоты самые важные моменты собраны в этом разделе:

  1. Проводку можно прокладывать разными способами. Если поверхности негорючие (кирпич, блоки, металл и т. д.), можно использовать открытый способ. Для этого выбирают кабель с усиленной оболочкой. Для стен и потолков, обшитых деревом и другими воспламеняющимися материалами обязательно применять негорючую гофру или кабель-каналы.

    Можно проложить открытую проводку в негорючих гофрах.

  2. Для обустройства системы можно использовать как медный (ВВГ) кабель, так и алюминиевый (АВВГ). Первый вариант предпочтительнее, так как имеет меньшее сопротивление, лучше гнется и служит дольше. Варианты типа ШВВП или ПВС брать нельзя, они должны применяться для переносных установок, а для стационарного электрообеспечения не подходят.
  3. Сечение жил кабеля выбирать исходя из нагрузки, которую он должен выдерживать в процессе использования. Лучше подбирать варианты с запасом, для гаража чаще всего применяют медный кабель сечением 2,5 мм2 или алюминиевый сечением 4 мм2.

    Таблица поможет выбрать сечение кабеля в зависимости от мощности используемого электрооборудования.

  4. По современным требованиям электробезопасности в гараже обязательно делать заземление. Его следует предусмотреть на схеме, а при покупке кабеля выбирать трехжильные варианты, если сеть однофазная или пятижильные, если трехфазная.

    Кабель для подключения однофазной нагрузки с заземляющим проводником.

  5. Правила безопасности запрещают использовать в гараже, а особенно в смотровой яме переноски, работающие от напряжения 220В. В этом случае нужно приобрести светодиодный светильник, работающий от напряжения 12 В. Его можно запитать от аккумулятора автомобиля, но лучше установить стационарный понижающий трансформатор, к которому можно подключать любое оборудование, работающее от 12 Вольт.

    При использовании низковольтного напряжения в систему добавляется понижающий трансформатор.

  6. Для освещения следует выбирать светильники с уровнем защиты IP65 или выше, они должны нормально работать в условиях перепадов влажности и пыльной среды. Подбирать герметичные плафоны, которые обеспечат защиту даже при отрицательных температурах.
  7. Розетки также нужно выбирать с защитой от влаги, в них обязательно должно быть заземление. В идеале подбирать закрывающиеся конструкции, которые исключают попадание внутрь влаги или посторонних предметов.

    При выборе розеток, внимательно смотрим степень защиты.

  8. Прокладывать кабель надо строго по вертикали или горизонтали. Диагональное крепление для сокращения угла не допускается. Запрещены перекрещивания и перегибы под острым углом.
  9. Перед тем как проводить и подключать электричество нужно согласовать работы с руководством гаражного кооператива (если он есть). Там же уточнить, какие документы потребуются.
  10. Минимальный отступ от потолка при прокладке кабеля по стене – 10 см, от проемов и коммуникаций нужно соблюдать расстояние не менее 15 см.
  11. Свет должен распределяться равномерно, не должно быть темных углов и неравномерного освещения. Выбирать оборудование с рассеянным светом, чтобы он не бил в глаза.
  12. Лучше предусмотреть разные варианты включения света, чтобы не использовать все оборудование постоянно. В идеале выделить локальные зоны (например, над верстаком), чтобы их можно было подключить отдельно.

Чем больше светильников и розеток – тем сложнее проводка в гараже.

Кстати! Если перед входом в гараж будет установлен уличный фонарь, стоит оборудовать его датчиком движения, чтобы свет загорался и отключался автоматически.

Виды источников света

При выборе лампы или другого источника света нужно обращать внимание на несколько моментов: безопасность оборудования, рабочий ресурс, защищенность от влаги и пыли, стойкость к перепадам температур. Поэтому надо оценить все плюсы и минусы каждого типа и принять правильное решение.

Типы ламп

Для гаража подходят разные варианты, но при этом нужно учитывать условия использования и особенности строения. Исходя из них можно выбирать один из перечисленных видов:

  1. Лампы накаливания раньше ставили во всех гаражах, но сегодня они используются редко из-за большого потребления электричества и малого ресурса работы. Нить накала дает не очень качественный свет и распределяет его неравномерно. Светильники для гаража чаще всего громоздкие из-за большого рассеивателя и массивного корпуса. Во время работы они сильно греются, что создает дополнительную опасность.

    Пример освещения лампами накала

  2. Галогенные лампочки – это усовершенствованные изделия с вольфрамовой нитью накала и инертным газом, закачанным в колбу. Свет от них намного ярче, но при этом расход электричества тоже большой. Во время работы поверхность сильно нагревается, поэтому обязательно нужен плафон, этот тип плохо переносит удары, перепады напряжения, пыль, поэтому не подойдет в гараж. Плюсом является возможность использования низковольтных ламп, работающих от напряжения 12 В через блок питания.
  3. Люминесцентные лампы дают яркий свет, при этом не потребляют много электроэнергии. Могут быть как в виде колб, так и в компактном исполнении под стандартный патрон. Подойдут только для отапливаемых гаражей, так как при температуре ниже 5 градусов работают плохо и быстро выходят из строя. Еще один недостаток – пары ртути внутри, которые испаряются в воздух при повреждении колбы.
  4. Светодиодные лампы и светильники потребляют меньше всего электричества и дают ровный свет без мерцания. Можно выбрать разную цветовую температуру, что тоже важно для комфорта. Для хорошей видимости лучше подбирать холодные тона, которые обеспечивают яркое равномерное освещение. Вместо ламп можно использовать светильники или светодиодные ленты, которые могут служить подсветкой или полноценным освещением отдельных зон.

    Светодиодная подсветка – самая безопасная и экономичная на сегодняшний день.

Можно сочетать разные варианты, если это даст хороший результат. Но по возможности лучше оборудовать гараж низковольтным светодиодным освещением, чтобы обеспечить безопасность. Хорошая лампа в гараж на светодиодах стоит дороже, но за счет экономии электричества и долгого срока службы в итоге обойдется дешевле.

Читайте также

Классификация и виды светодиодных ламп



Освещение смотровой ямы

Эту часть гаража отличают самые сложные условия эксплуатации светильников, поэтому подбирать оборудование надо тщательно. Чтобы сделать безопасную и долговечную систему, следует соблюдать несколько советов:

  1. Выбирать светильники с классом защиты от влаги и пыли IP67. Это самый надежный вариант, который выдерживает даже струю воды и работает при сильном загрязнении воздуха. Информация по классу защиты есть на упаковке или в документации к светильнику.

    Светильники с влагозащитой.

  2. Стоит использовать только варианты, плафоны которых не нагреваются при работе. Во время ремонта можно случайно прикоснуться к поверхности и получить ожог. Лучше, если стекло или рассеиватель пластиковый, а поверхность защищена металлическим или полимерным каркасом.
  3. Для безопасности надо применять только низковольтное освещение, работающее от 12, 24, 36 или 50 Вольт. Лучшее решение – светодиодное оборудование, так как оно не боится сырости, ударов и работает при минимальном напряжении, при этом качество света будет отличным.
  4. Располагать светильники стоит примерно на уровне плеча, хорошо, если в яме будет ниша под эти цели, так намного удобнее ставить и крепить оборудование. Так как нужно направлять свет в разные места, можно поставить светодиодные прожекторы – для гаража это отличное решение, которое осветит именно ту часть днища машины, которую нужно.
  5. Обязательно позаботиться и о переноске, с ней можно подсветить любое место. Лучше, если это будет вариант в ударопрочном корпусе с крючком, чтобы вешать там, где потребуется. Работать светильник должен также от низковольтной линии.

    Отличный вариант - светодиодная переноска.

  6. Можно использовать для подсветки ямы светодиодную ленту. В этом случае нужен влагозащищенный вариант в силиконовой оболочке. Выбирать лучше холодный белый свет, количество рассчитывать по размеру ямы. Чаще всего ленту крепят с двух сторон по всей длине.

Яма должна быть хорошо освещена для комфортной работы.

Понижающий трансформатор для ямы надо обязательно выносить за ее пределы. Обычно его ставят в распределительном щитке, но можно оборудовать небольшой шкаф поближе, в котором расположить оборудование.

Расчет количества и мощности светильников

Нормы освещенности есть в СНИП 23.05.95. Чтобы не разбираться в документах, проще выделить главные моменты и в соответствии с ними определять нужное количество светильников и их расположение:

  1. Для простоты использовать норму для освещения гаража в люксах (это показатель, равный 1 люмен на квадратный метр). Если гараж для ремонтных работ, то минимальная норма – 200 лк, когда в помещении просто ставят машину, хватит 50-100 лк. При проведении работ длительное время (больше 4 часов в день) следует обеспечить освещенность не менее 300 лк, а для окрасочных и кузовных работ – 500 лк и выше.
  2. Для каждого типа ламп есть данные по световому потоку, а на светодиодных он указывается на упаковке. Чтобы рассчитать норму освещенности для гаража, надо его площадь в квадратных метрах умножить на 200. Например, если помещение 4х5, то 20х200=4000 лк. В среднем, светодиодный вариант на 10 Ватт дает световой поток в 700 Лм, поэтому понадобится 6 источников света (округлять нужно в большую сторону).
  3. Лучше использовать два менее мощных светильника вместо одного – чем равномернее будет свет, тем лучше. Поэтому стоит заранее продумать расположение оборудования, исходя из особенностей гаража и его размеров.
  4. При большой ширине гаража лучше располагать светильники на потолке с отступом не менее 50 см от стены, друг от друга ряды должны быть не меньше, чем в метре. Если высота потолка большая, дополнительно закрепить элементы освещения на стенах на высоте 150 см от пола.

    Расположение светильников стоит подбирать индивидуально под каждый гараж.

  5. Если потолки низкие, можно обойтись только настенными светильниками, равномерно распределив их по стенам. Рабочую зону освещать либо оборудованием, расположенным ниже уровня глаз, либо ставить плафоны, которые можно регулировать при необходимости.
  6. Освещение смотровой ямы планировать исходя из нормы 200 люмен на квадратный метр. Располагать равномерно, чтобы не было темных участков. Можно дополнительно сделать подсветку на ступеньках, чтобы обезопасить передвижение.

Кстати! Чтобы видеть, что находится на полу и безопасно выходить из машины, можно сделать свет и на уровне 40 см от пола.

Как провести работу

Чтобы сделать все правильно, надо соблюдать пошаговую инструкцию и выполнять ее этап за этапом. Тогда никаких проблем не возникнет и разобраться в процессе не составит труда. Все работы важны, если упустить какой-то момент, потом придется переделывать систему или даже прокладывать ее заново.

Подготовка

Начинать нужно задолго до выполнения работы. В первую очередь получить все необходимые разрешения и разобраться с подключением к силовой линии. Также надо подготовить инструмент для работы, его набор зависит от способа прокладки кабеля. Важно помнить следующее:

  1. В первую очередь составить проект. В нем предусмотреть все важные моменты: место установки электрического щитка, расположение распределительных коробок, светильников и розеток. Также определить, как будет прокладываться кабель, где лучше поместить понижающий трансформатор и другие линии при их наличии.
  2. Купить светильники, розетки, распределительный шкаф и другие комплектующие – автоматы, УЗО, соединительные колодки, трансформатор и т.д. Также приобрести кабель нужного сечения, брать с запасом, так как нужно оставлять концы для подключения, а фактический расход может оказаться немного больше, чем по плану.

    Устройство защитного отключения (УЗО)

  3. Также купить все что надо для прокладки кабеля. Если он будет размещен открытым способом, то нужны кабель-каналы или специальные скобы. При скрытой прокладке понадобится гофрированный рукав, который укладывается по всей длине кабельных линий.
  4. Определить способ подключения. Если нужно подводить отдельно, используется вариант с воздушной линией или подземной прокладкой кабеля. В гаражных кооперативах электричество обычно проведено по верхней части гаража и нужно сделать ответвление.

Пример простейшего проекта проводки в гараже.

Если надо делать штробы, понадобится перфоратор с лопаткой по бетону и болгарка с диском по камню.

Прокладка проводки

Лучше всего делать скрытую проводку, чтобы исключить любой риск повреждения кабеля и спрятать его от неблагоприятных воздействий. Работа проводится так:

  1. Размечаются линии прокладки, проще всего сделать метки на стенах, чтобы иметь четкие ориентиры перед глазами. Помнить о нормах и вести кабель строго по вертикали или горизонтали.
  2. Если будет использована открытая проводка, закрепить кабель-канал саморезами или дюбель-гвоздями в зависимости от типа стены. Углы зарезать под 45 градусов, чтобы стыки были четкими и не открывали кабель.
  3. При скрытом варианте делаются штробы такого размера, чтобы туда помещался гофрированный рукав. Проще всего делать надрезы болгаркой, а затем выбивать перфоратором.

    Пример укладки в штробу.

  4. Уложить кабель. Соединения делать с помощью колодок. Если используются скрутки, их нужно пропаивать и помещать в термоусадочную трубку.

    Все разветвления делаются через распределительные коробки.

  5. После укладки закрыть кабель-канал или зашпаклевать штробы, чтобы скрыть место прокладки, оставить выведенные провода в нужных местах.
  6. Особое внимание уделить проводке, которая ведется в смотровую яму. Она должна быть скрытой и хорошо гидроизолированной. Идеальное решение – уложить ее при заливке стяжки.
  7. Закрепить светильники и розетки в местах их расположения. Выбирать способ крепления в зависимости от типа оборудования и поверхности, на которой оно установлено. Уделить особое внимание контактам, они должны быть надежными и хорошо заизолированными.

Есть специальные соединители проводки, которые обеспечивают герметичность стыка.

Монтаж электрощитка

Это основной элемент, от которого ведутся все линии в гараже, поэтому его нужно делать качественно, не экономить на комплектующих. Работы проводятся так:

  1. Закрепляется распределительный шкаф, лучше всего ставить его около входа для удобства включения и выключения.
  2. В первую очередь ставится вводный автомат, который будет отвечать за подачу электроэнергии. При необходимости устанавливают счетчик.
  3. Далее надо поставить линейные автоматы. Тут все делается по схеме, подбираются модели подходящей мощности. Также на каждый автомат ставится УЗО для защиты от замыканий, оно должно коммутировать как фазу, так и ноль.
  4. Ставится понижающий трансформатор, его также проще всего расположить в щитке.

Пример подключения щитка в гараже.

Кстати! Не стоит забывать о заземляющем контуре, его следует делать при монтаже проводки.

Бюджетный способ освещения светодиодной лентой

Если не хочется заморачиваться с проводкой и установкой светильников, можно сделать безопасное низковольтное освещение, для питания которого хватит одного выключателя или розетки. В первую очередь понадобится светодиодная лента в достаточном количестве (надо знать характеристики одного диода, чтобы разделить на этот показатель требуемую мощность, результат и будет количеством диодов, которые потребуются).

Три ряда светодиодов дают отличный световой поток.

Диоды могут располагаться на ленте с разной частотой, чем их больше – тем лучше. Выбирать варианты с холодным белым светом. Цветные ленты RGB лучше не брать, так как у них характеристики света на порядок ниже, чем у однотонных.

Плотность расположения светодиодов на ленте.

Для питания можно купить готовый модуль, а можно приспособить блоки питания от компьютера, чтобы еще больше удешевить проект. Также потребуются провода для подключения, коннекторы или паяльник для соединения контактов.

Читайте также

Выбор светодиодной ленты для освещения квартиры



Пошаговая инструкция

Провести работу по силам даже тем, у кого минимальный опыт в электрике. Чтобы сделать свет в гараже с использованием ленты, надо соблюдать несколько простых рекомендаций:

  1. Подобрать место расположения светодиодной ленты. Хорошо подойдут балки, или любые ровные поверхности. Если потолок или стена кривая, стоит закрепить на ней ровную рейку или алюминиевый профиль, чтобы было основание для будущей системы освещения. Проще закрепить ленту на балке или другом не очень гладком деревянном элементе. Если вначале приклеить строительный двухсторонний скотч на вспененной основе – он обеспечит надежность монтажа.
  2. Светодиодную ленту отрезать в подходящем месте (оно отмечено на поверхности) и аккуратно приклеивать, постепенно снимая защитную пленку с задней части. Если использовался двухсторонний скотч, снимать с него защитный слой, на такую основу лента крепится очень прочно.

    Места для разреза на светодиодной нити дополнительно помечены пунктиром либо значком ножниц.

  3. Если одной линии диодов мало, можно закрепить две или даже три. За счет этого обеспечивается качественный свет, чтобы не ставить светильники. Далее нужно припаять провода или коннекторы. Подключать каждую ленту отдельно, если соединить их последовательно, свет будет тусклым. Все соединения пропаивать и помещать в термоусадочную трубку для защиты от влаги.
  4. Провода подводить к месту расположения блока питания, крепить их на стенах можно скобами или специальными зажимами. Если используются блоки питания от компьютера, то рассчитать нужное количество следует по их мощности. Проще поставить готовый вариант, через который подключается свет.

Подключать каждую ленту нужно отдельно, последовательно соединять их нельзя.

Если в гараже есть светильники с отражателями, можно вклеить туда ленту, чтобы увеличить интенсивность освещения.

В заключении тематическое видео:

Провести свет в гараже несложно, если разобраться в теме, составить подробную схему и прокладывать проводку в соответствии с ПУЭ. Лучше всего использовать светодиодные лампы или ленты, так как они работают от низкого напряжения, потребляют мало электричества и имеют большой ресурс.

Освещение в гараже своими руками

У большинства автомобилистов имеется гараж для хранения автомобиля. Более ответственные владельцы обустраивают гаражное помещение смотровыми ямами, в которых можно производить ремонт своего железного коня. Для этих целей освещение в гараже должно быть выполнено качественно, оснащено правильно подобранными светильниками, чтобы человек во время пребывания в этом помещении чувствовал себя комфортно. Также стоит позаботиться о монтаже дополнительной подсветки для смотровой ямы. Это нужно потому, что при работе под автомобилем существует недостаток естественного освещения, который и компенсируется искусственным.

Выбор места

Выполнять гаражное освещение нужно так, чтобы оно было функциональным, достаточной мощности и не раздражало зрение человека. Сделать своими руками правильный и качественный свет в гараже не составляет особого труда, с такой работой может справиться любой желающий, главное – следовать некоторым правилам и соблюдать технику безопасности. Но стоит помнить, что для того, чтобы выполнить будущее освещение гаража своими руками, необходимо составить для себя проект или план, учитывающий то, где будут размещаться гаражные светильники, какими они будут, их количество, сколько потребуется кабеля для подключения этого оборудования и т. д.

[ads-pc-1]

Правильный выбор места под освещение

На проектирование освещения могут влиять некоторые нюансы, к которым можно отнести следующие:

  • количество зон, в которых часто находится владелец помещения, а также место их размещения;
  • высота гаража и общая его площадь;
  • материал, которым отделаны стены помещения, и его цвет;
  • мощность освещения из расчета на 1 м²;
  • вид и тип применяемых ламп.

К основным зонам, которые считаются рабочими, относятся следующие:

  • общая площадь гаража;
  • верстак под инструмент и настенные полки;
  • ремонтная зона автомобиля – чаще всего этим местом является смотровая яма.

Многие автолюбители, опираясь на свой опыт, рекомендуют дополнительно приобрести переносной светильник. Это небольшое устройство способно помочь в непредвиденных ситуациях: в качестве подсветки во время работы под капотом или в салоне.

Лампы для гаража

Проектирование освещения обычно начинается с определения типа ламп, которые будут устанавливаться в светильники. Можно выделить основные виды электроламп:

  • лампочка накаливания;
  • галогеновая;
  • люминесцентная;
  • светодиодная.
Галогеновые лампы

Применение знакомых всем нам лампочек накаливания для освещения гаража не совсем приемлемо. Это связано с несколькими причинами:

  • «лампочка Ильича» обладает малым КПД. Это влияет на качество освещения, так как при ее работе образуется больше тепла, нежели света;
  • количества освещения, вырабатываемого такой лампой, недостаточно для обслуживания автомобиля в комфортных условиях;
  • желто-красный спектр доминирует при ее работе, что сказывается на выполнении работ;
  • перегоревшие лампы часто могут искрить, что приводит к возникновению пожара;
  • большое потребление электроэнергии.

К плюсам ламп такого типа можно отнести только элементарный принцип работы.

Галогеновые лампы по принципу действия схожи с лампой накаливания, но колбы галогенок наполняют бромными парами. Такое конструкторское решение позволило разогреваться вольфрамовой нити значительно сильнее, после чего вырабатывается гораздо больше света. К плюсам таких ламп можно отнести:

  • экономность по сравнению с предыдущим типом ламп;
  • хорошая освещенность;
  • длительный срок службы – до 4 000 часов.

Помимо плюсов существует несколько минусов:

  • потребность в установке стабилизатора напряжения, так как скачки в сети плохо сказываются на галогенках;
  • необходимо избегать прикосновения к лампе рукой. Это приводит к уменьшению эксплуатационного срока.
Светодиодные лампы

Люминесцентные лампы являются стеклянными колбами, внутри которых находится электрод, а пустота насыщена инертным газом. Колба внутри обработана люминофором. Это вещество вызывает свечение при ультрафиолете во время протекания заряда. По своей конструкции и характеристикам данный вид ламп предпочтительнее галогенок. У них есть свои достоинства и преимущества.

Плюсы:

  • эксплуатационный срок больше, чем у галогеновых;
  • удовлетворительное качество освещения;
  • достойная светоотдача.

Минусы:

  • малая температурная устойчивость, при –5º С перестает светить. Специалисты рекомендуют монтировать такие лампы в теплых помещениях;
  • плохо переносят электрическую сеть с колебаниями напряжения.

Лучше исключить такой вариант, так как в нем существует множество минусов. Если будет выбран вариант установки ламп этого типа, следует выбирать продукцию с классом защиты IP-65. В них также существует защита от попадания пыли и влаги. Такие лампы можно установить в помещениях, которые находятся непосредственно в доме, или в гараже, если он является постоянным местом работы.



Освещение гаража светодиодами

Оснащение помещения светодиодными устройствами является уже привычным делом для многих автолюбителей и насчитывает много преимуществ над другими видами ламп.

Какое освещение лучше?

Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:

  • более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
  • эффективное энергосбережение;
  • отсутствие веществ, которые вредят здоровью человека;
  • на их работе не сказывается нестабильная сеть;
  • высокая степень отдачи света;
  • элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
  • способность работы до сверхмалых температур (до –50º С).

Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.

Светодиодное освещение

При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.

Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.

Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.

Укладка проводки под освещение

Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.

Применение светодиодных ламп

Для светодиодного освещения отлично подойдут лампы MR16, у которых имеется специальный цоколь GU5.3. Также можно применить обычные «груши» со стандартным цоколем, которые являются визуальной копией ламп накаливания. Стоит заметить, что они могут подключаться от 220 В и 12 В. Если выполнить переоснастку помещения светодиодными лампочками, не потребуется менять светильники, электропроводку и т. д. Будет достаточно закупить необходимое количество экземпляров требуемой мощности и заменить ими устаревший вариант.

Лампы, рассчитанные на питание от 12 В, не укомплектованы преобразователем напряжения и должны запитываться через понижающий трансформатор или блок питания. Такие сложности нивелируются некоторыми положительными особенностями, к которым можно отнести безопасность этого напряжения, возможность подключения к аккумулятору. При выполнении комбинированного освещения владелец гаража не будет сидеть в темноте даже при отключении электроэнергии.

Как сделать монтажные работы самостоятельно?

Многие задаются вопросом: «Как сделать свет в гараже?». Все банально просто, необходимо выполнить несколько стадий по проектировке, монтажу светильников, кабелей и выключателей, а также подключению к питающей линии. Например, можно без труда заменить старые лампы на светодиодные, у которых мощность в несколько раз ниже. Если дополнительно использовать светодиодную ленту, придется купить блок питания 220/12 В.

Правильно размещенные светильники

Планировка освещения

Во время проектировки необходимо учитывать, что светодиодные светильники для гаража должны быть смонтированы так, чтобы в любом месте помещения было оптимальное освещение. Для этого потребуется прикрепить источники света по контуру гаража, но в этом случаи необходимо рассеивать поток света. Для крепления светодиодных лент нужно зачистить поверхность в плафоне, где затем они сажаются на клей.

Соединение светодиодов и коммутация линий

На то, какой длины будет лента из светодиодов, влияет размер гаража и площадь, которую необходимо осветить. Можно самому сделать два таких плафона и повесить их либо на стены, либо на потолок. После того как выполнен монтаж, потребуется соединить между собой ленты, находящиеся в самодельных светильниках, и выполнить подключение к источнику питания. Также можно применять переносной прожектор. Он подойдет тем, у кого нет освещения в смотровой яме, или если оно плохое в труднодоступных зонах.

Светильники основного освещения обычно устанавливают на потолке. Тот, который будет размещаться над капотом автомобиля, не должен создавать тень или слепить владельца. Непосредственно в рабочие зоны можно устанавливать точечные светильники.

Наличие смотровой ямы в гараже обуславливает выполнение качественного освещения в той зоне. Это связано с тем, что автомобиль полностью перекрывает поступаемый поток света. Для яркого освещения можно использовать светодиодную ленту или светильники, которые крепятся в удобных для владельца местах.

Светодиодный светильник над верстаком

Для подключения к сети прокладывается электрический кабель. Осветители в яме лучше вмонтировать в специальные пазы. Это позволит сохранить их от механического воздействия, а также человек не будет постоянно за них цепляться. Корпус светильника должен иметь защиту IP67. Это связано с тем, что яма находится ниже уровня пола и в ней постоянно накапливается влага, пыль, может проливаться масло. Питание светильников в смотровой яме должно осуществляться с отдельного автомата, рассчитанного на минимальный ток срабатывания.

Переход на светодиодное освещение в настоящее время является дорогостоящим удовольствием. Именно поэтому многие владельцы гаражей пользуются лампами накаливания.

Освещение в гараже: 10 лучших способов улучшить

Фото: istockphoto.com

Независимо от того, используете ли вы его для парковки автомобиля, в качестве мастерской, хранилища или всего вышеперечисленного, вам необходимо хорошее освещение в гараже. Тем не менее, гаражи, как правило, плохо освещены, что затрудняет перемещение по ним, вызывает напряжение глаз при выполнении домашних работ и делает вас уязвимыми для падений и травм. Впереди секретная формула улучшения освещения вашего гаража. Следуйте этим 10 разумным мерам, чтобы лучше осветить свой гараж, повысить безопасность, обзор, эффективность и даже красоту пространства.

1. Не останавливайтесь только на верхнем освещении.

Искусственное освещение подпадает под одну из трех категорий: окружающее, задача и акцент, и в идеале ваш гараж должен иметь все формы.

  • Окружающее освещение - это мягкий верхний свет, используемый для освещения полов и стен, чтобы вы могли безопасно ходить или парковаться.
  • Рабочее освещение более яркое, предназначено для работы и складских помещений, чтобы обеспечить лучшую видимость при выполнении проектов, ориентированных на детали, и организационных задач.
  • Акцентное освещение , по яркости между окружающим и рабочим освещением, освещает экспонаты, которые вы хотите подчеркнуть, будь то настольный футбол или старинная коллекция трофеев.

Поскольку гараж, как правило, является многоцелевым пространством, лучше всего использовать несколько слоев освещения, чтобы у вас был правильный свет для парковки, ручной работы, хранения и демонстрации. Помните об этих категориях при выборе и размещении всех светильников для гаража.

2. Выберите приборы в зависимости от функции.

Купите светильники в каждой категории освещения, чтобы покрыть все свои базы.

  • Окружающее освещение Светильники обычно включают открыватели гаражных ворот со встроенными светильниками, а также круглые или линейные светильники для скрытого монтажа, которые крепятся к потолку.
  • Рабочие осветительные приборы включают аварийные фонари (лампы в клетке с прикрепленным проводом и крюком, которые можно перемещать и подвешивать по мере необходимости) и светильники для магазинов, которые представляют собой регулируемые ленты длиной от четырех до восьми футов, которые свисают с потолка на цепь.
  • Акцентные осветительные приборы включают в себя подвески, которые выступают от потолка, и бра, которые крепятся к стенам, которые также отлично смотрятся по обе стороны от ворот гаража, чтобы облегчить вход в ночное время.

СВЯЗАННЫЙ: Один инструмент, вероятно, отсутствует в вашей мастерской

Фото: istockphoto.com

3. Измерьте свой гараж, чтобы определить свои истинные потребности в светоотдаче.

Справочник по освещению Общества инженеров по освещению (IES) рекомендует 50 люмен (мера светоотдачи) на квадратный фут в жилых гаражах и 300 люмен на квадратный фут в мастерских.Хорошее практическое правило - стремиться к 50 люмен на квадратный фут для окружающего освещения, 300 люмен на квадратный фут в областях, где требуется рабочее освещение, и умеренной 75 люмен на квадратный фут для акцентного освещения.

4. Купите лампочки соответствующей мощности.

Умножьте норму яркости на квадратные метры функциональной зоны, чтобы определить, сколько лампочек будет соответствовать вашим требованиям к светоотдаче. Допустим, вам нужно 2700 люменов для освещения рабочего стола в среднем площадью девять квадратных футов (300 умножить на 9).Используя таблицу преобразования люменов в ватт, составленную Федеральной торговой комиссией, чтобы вычислить эквивалентную мощность лампы, вы увидите, что покупка одной лампы накаливания на 75 Вт (1100 люмен) и одной лампы накаливания на 100 Вт (1600 люмен) вместе обеспечит Необходимая вам светоотдача 2700 люмен.

5. Замените лампы накаливания на светодиодные или люминесцентные эквиваленты.

Чтобы снизить счета за электроэнергию, осветите свой гараж энергосберегающими светодиодными или люминесцентными лампами, которые обеспечивают такой же световой поток, что и лампы накаливания, при меньшей мощности.Например, 10-ваттный светодиод или 14-ваттная люминесцентная лампа могут давать примерно такой же световой поток, что и лампа накаливания на 60 Вт.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Фото: istockphoto.com

6. Выберите люминесцентные или светодиодные лампы T5 или T8.

Помимо классической грушевидной лампы, люминесцентные и светодиодные лампы также могут использоваться в качестве трубок для освещения более широкой площади гаража, чем обычные лампы. Трубчатые лампы бывают разного диаметра: Т5 (5/8 дюйма), Т8 (8/8 дюйма) и Т12 (12/8 дюйма).Если вы выбираете лампочки в форме трубки, выбирайте лампы T5 или T8, которые более энергоэффективны, чем старые лампы T12. Кроме того, лампы T5 и T8 поставляются с электронными балластами (т. Е. Трансформаторами), которые сводят к минимуму мерцание, если лампы ударились или температура в гараже упала ниже 50 градусов.

7. Расположите приспособления по типу и функциям.
  • Окружающее освещение должно равномерно освещать пол гаража. Так расположите открыватели гаражных ворот со встроенным освещением в центре потолка; при использовании нескольких светильников для скрытого монтажа установите их на равном расстоянии друг от друга на потолке.
  • Рабочее освещение должно падать на рабочую поверхность или место хранения таким образом, чтобы уменьшить блики. Как минимум, вам необходимо установить светильники для магазинов на потолке так, чтобы они свешивались на несколько дюймов позади того места, где вы стоите или сидите во время работы, чтобы свет отражался от вас, а не в глаза.
  • Акцентное освещение следует расположить так, чтобы свет падал прямо на детали, которые вы хотите продемонстрировать; например, подвесной светильник следует разместить прямо над декоративным дисплеем.

8. Выбирайте лампы с высоким индексом цветопередачи.

Чтобы гарантировать, что освещение вашего гаража реалистично передает цвет изделий из дерева, краски и других предметов, с которыми вы здесь работаете, ищите лампы с индексом цветопередачи (мера того, насколько хорошо лампа может точно отображать полный спектр цветов. ) от 85 до 100, где значение 100 представляет CRI дневного света в полдень.

Фото: istockphoto.com

9. Установите датчики движения.

Датчики движения, подключенные к освещению гаража, могут снизить потребление электроэнергии и сэкономить деньги за счет автоматического отключения света через определенное время, если они не могут обнаружить движение в помещении.Купите датчик движения, совместимый с лампочками, которые вы планируете использовать, а затем подключите его к гаражному светильнику, проложив электрические кабели от электрической коробки к датчику движения, а затем к осветительной арматуре.

10. Обеспечьте естественное освещение.

Если у вас есть бюджет и время на реконструкцию гаража, подумайте об установке окна или светового люка. Естественный свет может повысить общую теплоту и яркость пространства и помочь немного снизить счета за электроэнергию при использовании гаража, когда светит солнце.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Недорогое гаражное освещение из светодиодных лент: 6 ступеней (с изображениями)

Я очень рад, что эта игра окупилась. Освещение яркое, ровное и фантастическое. Я считаю, что потратил примерно десятую часть того, что стоило бы коммерческое приложение.

Светодиоды доступны во всех цветах, кроме двух оттенков белого. Холодный белый и теплый белый. Прохладное похоже на флуоресцентное освещение, а теплое ближе к лампам накаливания.Ездил со всем Cool white. Хотя это выглядит потрясающе, я думаю, что он слишком синий. Если бы я проделал это снова, у меня было бы 2 холодных, 1 теплых.

Они также выпускаются в водонепроницаемом исполнении. Не водонепроницаемые немного дешевле, и я использовал их.

Во время проекта у меня закончился свет, и мне пришлось покупать больше из другого источника. Вторые были дешевле, но имели две маленькие мертвые точки. Получите то, за что платите? Тем не менее, мертвые зоны - не большая проблема. Их легко вырезать и заменить.

Несмотря на то, что света много, я думаю, что ему все равно нужно больше света прямо над верстаком. Мне нравится МНОГО света. Но ваш пробег может отличаться. Я собираюсь преобразовать свой старый магазинный свет в светодиодный, используя тот же метод.

Один источник света: http://goo.gl/WRkh70 Они появились всего неделю, но, похоже, работают нормально.

Просто выберите тот, у которого бесплатная доставка и хороший рейтинг. Ожидайте неделю или две доставки из Китая в США.

Вы можете приобрести их у любого из сотни продавцов на ebay.Выполните поиск по: 5M 300 светодиодов SMD 3528 5050 5630 3014 Гибкие светодиодные ленты RGB

Если есть такая возможность, выберите неводонепроницаемую разновидность 5630 . По крайней мере, это то, что я использовал.

Блоки питания компьютеров: Я работаю в ИТ и имею доступ к большому количеству выброшенных компьютеров. Это именно то, что вам нужно. Спросите ИТ-специалиста в ближайшей школе, на предприятии или в любом другом месте, где есть ИТ-персонал. Будьте дружелюбны, принесите конфеты, скорее всего, у них будет несколько валяться, которые они вам подарят.

Другой вариант - купить специальный блок питания 12 В постоянного тока на ebay. Искать: Источник питания с регулируемым напряжением 12 В. Этот продается примерно за 20 долларов. Http://goo.gl/v9aR6S

Если вы выберете этот маршрут вместо источника питания ПК, просто подключите красный и черный провода от светодиодных фонарей к клеммам питания на источнике питания. Честно говоря, это было бы более легкое решение, но у меня был легкий доступ к бесплатным источникам питания, поэтому я сэкономил 100 долларов +

Лента, которую я купил на Amazon. Я посмотрел на несколько китайских подделок на ebay, но не поверил качеству.Выбирайте подлинную 3M. https://goo.gl/F6ODQw

Поскольку в этом проекте используется постоянный ток низкого напряжения, вы можете делать это самостоятельно и безопасно и законно. Самая опасная часть этого проекта - стоять на лестнице.

И последнее. Этот проект довольно трудоемкий. Ожидайте много времени на лестницу!

Это был интересный и полезный проект. Надеюсь, это руководство окажется для вас полезным!

Оглядываясь назад ....

Я был примерно на полпути к реализации этого проекта, когда понял, что он идеально подходит для работы на солнечной энергии.

Почему / как? Вся эта штука работает от 12 В постоянного тока, как автомобильный аккумулятор. Комплекты солнечных панелей становятся действительно дешевыми, и их будет довольно легко подключить к источникам света. Хотя это не сработает для освещения вашего дома, я думаю, что солнечное освещение будет идеальным решением для случайного освещения гаража. Еще один проект на другой день.

Как: добавить дополнительное освещение в вашу мастерскую

Пробовали ли вы когда-нибудь заниматься деревообработкой, обработкой кожи, металлом или чем-либо еще в своем магазине, если он тускло освещен? Трудно увидеть линии разреза, найти свои инструменты, и это может быть действительно небезопасно, пока вы пытаетесь их изготовить порезы.В моем гараже, который одновременно служит моей мастерской, было только два светильника в центре конструкции. Этих двух фонарей, вероятно, было бы достаточно, если бы они были прямо над моей рабочей зоной, но поскольку они были в центре гаража, я хотел больше света. Чтобы получить этот дополнительный свет, у меня было два простых варианта: 1.) получить более яркие лампы для двух существующих источников света и / или 2.) добавить дополнительные огни.

Я попробовал первый вариант, прежде чем перешел ко второму. Я заменил две 60-ваттные светодиодные лампы с мягким светом на 100-ваттные светодиодные лампы дневного света.Лампы мягкого света мощностью 60 Вт имели световой поток всего 800 люмен, а лампы дневного света мощностью 100 Вт - 1575 люмен. Люмен - это единица измерения яркости света. Просто поменяв две лампочки, я смог добавить огромное количество света в эту область, но мне все равно нужно было больше света прямо над моей рабочей областью. Пришло время перейти к варианту №2 - добавлению дополнительных огней.

ПРИМЕЧАНИЕ. Перед добавлением дополнительных источников света или выполнением любых электромонтажных работ обязательно проконсультируйтесь со специалистом, который определит, выдержит ли ваша схема дополнительную электрическую нагрузку.Кроме того, знайте свои ограничения: если вы не разбираетесь в электричестве или чувствуете себя небезопасно при выполнении этого электрического проекта, поручите эту работу профессионалу. В некоторых регионах может быть незаконно прокладывать собственную электрическую проводку, если вы не являетесь лицензированным электриком. Перед тем, как приступить к этому проекту, ознакомьтесь с местными строительными нормами и правилами.

Мой гараж еще не закончен, что значительно упростило этот проект, поскольку все оригинальные светильники и проводка были легко доступны.

Инструменты и материалы

Все фонари в моем гараже управляются одним переключателем, и я не хотел добавлять еще один переключатель для добавляемых мной источников света. Чтобы сохранить непрерывность цепи от существующих источников света, мне потребовалось соединение с помощью пигтейла. Соединение с косичками используется, когда у вас есть более одного провода, который необходимо подключить к компоненту или непрерывной электрической цепи. В основном, провод используется для соединения нескольких проводов вместе, чтобы уменьшить количество проводов, создать чистую область и обеспечить эффективное соединение всего.По сути, гибкое соединение состоит из отрезка электрического провода, рассчитанного на силу тока подключаемой цепи, используемого для соединения двух или более проводов. Длина гибкого провода должна составлять не менее шести дюймов.

Я выбрал традиционную лампу, но тот же подход можно применить к люминесцентным или светодиодным ламповым лампам.

Ладно… Да будет свет!

1. Безопасность превыше всего. Подойдите к монтажной панели и отключите электричество в том месте, где вы будете работать.Я смог использовать свой тестер напряжения на одной из розеток, чтобы убедиться, что в гараже полностью отключено электричество.

2. Повесьте электрическую потолочную коробку в том месте, где вы хотите установить свет. Потолочная коробка поставляется с двумя гвоздями, которые необходимо забить в стропило. Гвозди направлены в правильном направлении, поэтому молоток легко взять и установить. Я использовал более прочную электрическую коробку, но вы можете использовать это удобное руководство, чтобы выбрать правильную электрическую коробку для вашего проекта.

3. Установите косичку на патрон. Возьмите черный и белый провода и прикрепите их к нужным винтам. Черный или горячий провод подключается к латунному винту. Белый или нейтральный провод подключается к серебряному винту. Вы просто снимаете примерно 3/4 дюйма с каждого конца провода, длина которого должна быть не менее 6 дюймов. Сделайте небольшую петлю на одном конце каждой проволоки и оберните ее вокруг соответствующего винта. С помощью отвертки затяните винт, чтобы проволочные петли надежно прикрепились к патрону.

4. Затем вы проложите провод от существующей лампы до новой электрической коробки. Как видно на картинке выше, в вашу существующую электрическую коробку будут входить две разные электрические линии, обе из которых подключены к гибкому проводу, подготовленному на шаге 3. Вы должны снять 3/4 дюйма изоляции. с конца проводов. Все три черных провода соединены и закреплены проволочной гайкой. Затем проделайте то же самое со всеми тремя белыми проводами и проводами заземления.Заземляющий провод с пигтейлом не подключен к патрону. Изолента не требуется, если вы используете правильные гайки и у вас есть оголенный провод, скрученный вместе и соединенный с гайкой. Если у вас есть какие-либо сомнения, используйте изоленту, чтобы обернуть проволочную гайку и провод в качестве дополнительного шага для изоляции и скрепления проводов.

5. Надежно прикрепите патрон к электрической коробке. Патрон поставляется с соответствующими крепежными винтами, чтобы прикрепить патрон к электрической коробке.Вам просто нужно протолкнуть все провода так, чтобы они оказались внутри распределительной коробки, и с помощью крепежных винтов прикрепите патрон к распределительной коробке.

6. Подключите электрическую линию, которую вы провели от существующего светильника на шаге 4, к новому электрическому шкафу и патрону.

6а. Если вы добавляете несколько источников света, этому первому свету потребуется еще одно соединение косичкой, которое будет таким же, как и на шаге 4, а затем вы должны провести еще одну новую линию к следующему дополнительному свету.Продолжайте этот процесс, пока не дойдете до последнего источника света, который будет добавлен, а затем переходите к шагу 6b.

Если это единственный источник света, который вы хотите добавить, или последний источник света в серии добавляемых источников света, вам понадобится только одна электрическая линия, идущая к этому новому электрическому блоку. Вы подключите черный провод к латунному винту, а белый провод к серебряному винту. Заземляющий провод, который может быть из чистой меди или иметь зеленую изолированную крышку, не будет подключен ни к чему в вашем патроне.После того, как все необходимые соединения будут выполнены, прикрепите патрон к электрической коробке, и все готово.

7. Снова включите питание с монтажной панели и наслаждайтесь новыми лампами.

Заменив лампочки на более яркие 100-ваттные лампы дневного света и добавив два дополнительных источника света, я добавил огромное количество света в свой гараж / магазин. Этот проект не слишком сложен, но при работе над любыми электрическими проектами вы всегда должны принимать надлежащие меры предосторожности.Если вы не чувствуете себя в безопасности или комфортно, выполняя этот проект своими руками, проконсультируйтесь с профессиональным электриком.

Наружные гаражные фонари: 8 шагов по установке

Описание проекта

Навык

3 из 5 Умеренный Все детали маленькие и легкие, но их много, и сборка кабелепровода требует времени и терпения.

Стоимость

От 40 до 80 долларов в зависимости от светильника

Расчетное время

От 4 до 6 часов

Один из самых простых и эффективных способов повысить безопасность вашего дома - это установить в гараже прожектор с датчиком движения.Модель с двумя лампами, установленная здесь, включается автоматически, если что-то или кто-то пересекает ее поле зрения.

Если вы не решаетесь работать с электричеством, не волнуйтесь. Мы значительно упростили этот процесс, безопасно подключившись к существующей цепи гаража и пропустив провода через металлические трубы, установленные на поверхности, которые называются кабелепроводами. Этот метод ускоряет установку, устраняя необходимость вслепую протягивать провода через стены и потолок.

Все материалы, необходимые для этого проекта, продаются в хозяйственных магазинах и домашних центрах, в том числе тонкостенный металлический трубопровод, называемый EMT для электрических металлических труб.

Наружный гаражный светильник с датчиком движения Обзор

Иллюстрация Грегори Немека

Показанный здесь уличный светильник для гаража имеет две лампы и инфракрасный датчик движения, который автоматически включает свет, если к гаражу приближается человек или транспортное средство (они выключаются через несколько минут). Подобные домашние электрические проекты обычно требуют, чтобы вы подключили провода к главной электрической панели, а затем выловили их за стенами, под полом и над потолком - задача не из легких.

Однако проводка этого прожектора на проезжей части проложена только в гараже, поэтому вы можете подключиться к существующей электрической розетке, а затем использовать простой в установке металлический кабелепровод для поверхностного монтажа для прокладки проводки.

Труба диаметром 1⁄2 дюйма, известная как EMT (электрическая металлическая трубка), продается в домашних магазинах и у поставщиков электроэнергии примерно по 20 центов за фут. Вы также можете приобрести угловые соединители для кабелепровода (4 доллара США) и предварительно отформованные изогнутые колена (3 доллара США), которые позволяют поворачивать углы с помощью жесткого металла.

Мастер-электрик Аллен Галлант предлагает заменить розетку с двумя вилками комбинированной розеткой GFCI и выключателем (22 доллара США), вынесенным из стены с помощью удлинительной коробки (4,50 доллара США). Он предпочитает собирать приспособление из отдельных частей (всего около 60 долларов), а не покупать единицу, потому что таким образом он может улучшить качество датчика движения.

ПРЕДУПРЕЖДЕНИЕ: Перед тем, как начать этот проект, отключите электричество в гараже на главной электрической панели.Затем проверьте розетку в гараже, подключив радио или лампу, чтобы убедиться, что питание отключено.

Как установить наружное гаражное освещение (с датчиками движения)

1. Присоедините удлинительную коробку

Фото Ричарда Ховарда
  • После отключения электричества в гараже снимите одну из имеющихся настенных розеток.
  • Прикрутите металлическую монтажную пластину, которая идет в комплекте с удлинительной коробкой, к электрической коробке в стене.
  • С помощью отвертки подденьте круглую заглушку на верхней части удлинительной коробки. Присоедините металлический соединитель кабелепровода 1/2 дюйма к верхней части коробки.
  • Прикрепите удлинительную коробку к монтажной пластине двумя длинными винтами из комплекта.

2. Подсоедините кабелепровод

Фото Ричарда Ховарда
  • Измерьте расстояние от верхней части удлинительной коробки до потолка гаража, а затем вычтите 1 1/2 дюйма.Выпилите кусок кабелепровода до нужного размера и зачистите все острые заусенцы напильником.
  • Наденьте угловой соединитель на один конец кабелепровода. Другой конец вставьте в разъем на коробке расширения.
  • Наденьте скобу на кабелепровод. Убедитесь, что кабелепровод ровный, затем отметьте положение подвески.
  • Переместите кабелепровод и прикрутите кронштейн к стене. Вставьте кабелепровод на место и закрепите, затянув винт на подвеске.

Наконечник: Используйте магнитный торпедный уровень, который прикрепляется к кабелепроводу.

3. Установите предварительно отформованный отвод кабелепровода

Фото Ричарда Ховарда
  • Прижмите колено кабелепровода к углу стены и отрежьте кусок кабелепровода, чтобы он поместился между коленом и угловым соединителем.
  • Вставьте кабелепровод в угловой разъем; если он длиннее 12 дюймов, установите кронштейн для кабелепровода.
  • Присоедините колено к кабелепроводу с помощью прямой муфты.
  • Продолжайте прокладывать кабелепровод через переднюю стену, заканчивая его над центром ворот гаража. Используйте вешалки каждые 12 дюймов.

4. Просверлить стену гаража

Фото Ричарда Ховарда
  • Измерьте расстояние от верха дверного проема до потолка и вычтите 1 дюйм. Затем выйдите наружу и отметьте сайдинг на этот размер выше от центра двери.
  • Просверлите ровное отверстие в стене гаража с помощью лопаты диаметром 7/8 дюйма.
  • Внутри подсоедините распределительную коробку к кабелепроводу, проходящему через переднюю стену. Затем прикрутите короб к потолку.
  • Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу.

5. Присоедините круглую выпускную коробку

Фото Ричарда Ховарда
  • Прикрепите кабельный соединитель к отверстию в основании круглой выпускной коробки.
  • Пропустите неметаллический кабель через разъем, затем затяните винт разъема.
  • Заполните отверстие в стене силиконовым герметиком или шпатлевкой.
  • Прижмите круглую выпускную коробку к сайдингу и закрепите двумя винтами для настила с гальваническим покрытием длиной 2 дюйма.

Совет: Используйте разъем везде, где кабель или провод входит в коробку.

6. Протяните провода через кабелепровод

Фото Ричарда Ховарда
  • Снимите крышку с углового соединителя кабелепровода, ближайшего к удлинительной коробке настенной розетки.
  • Вставьте ленту электрика в этот разъем и протолкните ее через кабелепровод, пока она не выйдет из удлинительной коробки.
  • С помощью электротехнической ленты прикрепите по одному черному, белому и зеленому многожильным медным проводам 14 калибра к рыболовной ленте.
  • Потяните за рыболовную ленту, пока провода не выйдут из разъема, затем расстегните рыболовную ленту.
  • В распределительной коробке протолкните ленту в кабелепровод. Подключите к нему три провода, затем протяните их в коробку.

7.Сборка уличных гаражных фонарей

Фото Ричарда Ховарда
  • Осторожно ввинтите датчик движения в центральное отверстие в круглой крышке патрона лампы.
  • Вставьте два патрона лампы в отверстия по обе стороны от датчика движения.
  • Затяните от руки датчик движения и патроны лампы; не пользуйтесь плоскогубцами. Окончательная затяжка и регулировка не выполняются до тех пор, пока гаражный светильник не будет установлен на стене гаража.

Совет: При желании покрасьте распылением наружные гаражные фонари в тон дома. Но только не сенсор - краска может помешать его работе.

8. Выполните подключения

Фото Ричарда Ховарда
  • Обрежьте кабель, идущий от круглой выходной коробки, до 6 дюймов и с помощью канцелярского ножа срежьте пластиковую оболочку.
  • Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов.
  • Присоедините кабель к гаражному фонарю.
  • Прикрепите светильник для гаража с помощью крепежных винтов и вставьте лампочки.
  • Подключите провода к распределительной коробке и переключателю. Затем включите питание и отрегулируйте патроны лампы и датчик движения.

Инструменты

DIY - Как установить светодиодное освещение гаража

Ура с Рождеством и Новым годом! На Рождество я купил в гараже набор из 4 новых милых светодиодных фонарей. Читайте дальше, чтобы узнать, что у меня есть и как я их повесил!

Одна вещь, которая может существенно повлиять на ваши впечатления от работы в гараже, - это освещение.Я не могу выразить, насколько я ненавижу вытаскивать горячие галогенные лампы, которым, кажется, всегда нужна лампочка за 5 долларов каждый раз, когда они действительно нужны. В последнее время моя проблема заключалась в том, что из-за сильного холода мои люминесцентные лампы даже не включались, и мне требовалось целое время, чтобы прогреться.

Светодиодное освещение

действительно прошло долгий путь за последние 5 лет и продолжает дешеветь. Я посмотрел на некоторые крупные магазины коробок, такие как Home Depot и Lowes, но мне не удалось найти хороших вариантов по той цене, которую я искал (как можно дешевле 🙂).В итоге я посмотрел на Amazon и нашел много хороших вариантов. Те, которые я в итоге попросил на Рождество, были 4 пакетами 36-ваттных светодиодных фонарей для гаража с 3600 люменами.

Так что же такое просвет и почему это важно?

Вот хорошее объяснение от Министерства энергетики США:

Когда вы покупаете лампочки, вы можете выбрать следующую лампочку для желаемой яркости, сравнив люмены, а не ватты. Люмен - это мера яркости лампочки: чем больше количество люменов, тем ярче лампочка.

Вот инфографика, объясняющая сравнение:

Департамент энергетики США по сравнению люменов и ватт.

Итак, согласно диаграмме, лампы, которые я выбрал для своего магазина, с яркостью 3600 люмен, сопоставимы с чуть более чем 2 лампочками мощностью 100 Вт КАЖДОЙ! (звучит как хорошая сделка для меня)

По цене ~ 20 долларов за лампу, даже если бы они сломались, это не имело бы большого значения. Я плачу ~ 10 долларов за каждые 2 упаковки люминесцентных ламп от Home Depot пару раз в год. С новыми светодиодными лампами мне больше не придется тратить ежегодно на лампочки.Вот фото до 1, на котором реально работает 1 из 4 люминесцентных ламп:

Перед выстрелом. 1/4 работающих люминесцентных лампы и 3 светодиодные лампы по 60 Вт. Выглядит нормально, но на самом деле там было очень темно, особенно когда я пытался над чем-то поработать.

Одна из вещей, которые мне очень понравились в этих специфических светильниках, - это то, что у них нет верхнего корпуса. Свет от двух отдельных трубок также отбрасывает часть света вверх, что делает комнату действительно яркой.

Из коробки

Подключено.

Это вид с обратной (верхней) стороны.

Я собирался снять существующие керамические основания на потолке к лампочкам и вставить вместо них розетки, но в итоге просто использовал переходники для электрических розеток ламп, которые уже были там. Они бывают разных вкусов, чтобы соответствовать вашей ситуации. Есть розетки с тяговыми цепями, без тяговых цепей и цоколи со встроенными вилками.

Повесить свет довольно просто. Удивительно, как мало весят эти фонари.Эти светодиодные фонари полностью пластиковые и весят около 2 фунтов. Поскольку они так мало весят, я даже не использовал официальные монтажные кронштейны, которые поставлялись с ними. Вместо этого я использовал эти потрясающие самосверлящие анкеры для гипсокартона. Эти вещи НАСТОЛЬКО ЛЕГКО. Просто определите, где вы хотите установить крепление, вставьте его в электродрель и вбейте его крестообразным шлицем №2. После полной установки они находятся на одном уровне с гипсокартоном и полностью сливаются.

Эти анкеры для гипсокартона занимают престижное место в верхней средней части моей коробки с шурупами для дерева.

Полезный совет: если вы хотите дважды проверить свои измерения, с этими анкерами легко. Я просто беру заостренный конец и вставляю его в потолок, а затем дважды проверяю свои размеры (или глазное яблоко, если необходимо).

Бетча не может его найти 🙂, не говоря уже о пари, один из вас будет смотреть на картинку достаточно долго, чтобы найти ее.

Я использовал шайбу крыла с винтом, чтобы закрепить проволочные подвески, которые идут в комплекте с фарами. Очень просто. Как вы можете видеть на картинке выше, даже если я решу снять их позже, на потолке нет видимых повреждений.

Я использовал прилагаемый провод для их подвешивания, но отбросил потолочное крепление и вместо этого использовал «хорошие» анкеры для гипсокартона.

Как только я установил их все, мне просто нужно было вернуться и закрепить провода, чтобы привести их в порядок.

Мне нравится, как они светят не только вниз, но и вверх. Делает комнату светлее.

Все в порядке, переходим к следующим двум!

Установлены все 4 светодиодных фонаря.

У нас есть выключатель света для гаража с датчиком движения.Он достаточно яркий, чтобы напугать вас, если вы выйдете в гараж, не ожидая, что ядерный реактор сработает и ослепнет.

Случайное примечание: у меня никогда не будет другого гаража без переключателя света с датчиком движения, который включает свет. Эти вещи стоят каждой копейки !! Они включают свет в гараже, когда вы выходите из гаража или открываете дверь гаража. Больше не нужно спотыкаться в темноте, чтобы попасть в дом.

Я вижу !!

Альт !! Теперь я готов выходить на улицу и работать, не таская с собой кучу переносных фонарей.Далее нужно избавиться от этих 3-х желтых (3000k цветов) лампочек, они выглядят глупо рядом с новыми светодиодными лампами (5000k цветов). Я думаю, что еще один набор из 4 светодиодных фонарей отлично завершит остальную часть гаража, но пока это должно работать!

А теперь ВЫ, выйдите на улицу и постройте что-нибудь.

Связанные

Как подключить люминесцентный светильник к открывателю гаражных ворот | Руководства по дому

Все современные устройства открывания гаражных ворот оснащены встроенным рабочим светом, но света часто бывает недостаточно.Подключение расположенного в центре люминесцентного светильника к встроенной схеме освещения повысит вашу физическую безопасность, а также сделает гараж менее привлекательным для потенциальных грабителей. Это простой проект, который почти любой может выполнить с помощью всего нескольких простых инструментов, которые, вероятно, уже есть в наборе инструментов.

Выключите прерыватель цепи ответвления, подающий питание на устройство открывания ворот гаража, если оно подключено жестко. Как вариант, отключите его от сети, если он подключен с помощью шнура и вилки.Если это жесткое соединение, проверьте цепь с помощью бесконтактного тестера напряжения, чтобы убедиться, что вы отключили все питание устройства.

Найдите место на потолке, где будет установлен светильник. Используйте прибор для поиска шпилек, чтобы убедиться, что вы не будете сверлить или резать стропило. Используя шаблон, прилагаемый к утопленному приспособлению, нарисуйте контур выреза. Просверлите отверстие в каждом углу выреза и завершите удаление выреза лобзиком или замочной пилой.

Установите кусок 12/2 с заземляющим кабелем между вырезом в потолке для освещения и корпусом двигателя устройства открывания ворот гаража.Обрежьте этот кабель так, чтобы он выступал на 18 дюймов от отверстия в потолке и на 12 дюймов за корпус двигателя.

Установите кабельный разъем на светильник. Вставьте конец кабеля в разъем и затяните зажимные винты. Вставьте приспособление в проем потолка до тех пор, пока подпружиненные пальцы не выскочат, фиксируя его на месте. Снимите внешнюю оболочку кабеля с помощью кабельного рыхлителя или универсального ножа. Снимите 3/4-дюймовый кусок изоляции с черного и белого проводов. Подключите провода схемы к проводам приспособления того же цвета, удерживая их зачищенные концы рядом и навинчивая гайку для проводов.Подключите оголенный провод заземления к зеленому винту заземления прибора. Поместите его под винт по часовой стрелке и затяните винт. Установите крышку отсека электропроводки прибора. Установите лампочки и закройте крышку светильника.

Снимите внешнюю крышку корпуса двигателя. Количество и расположение винтов, удерживающих крышку на месте, будут отличаться от одного устройства к другому, поэтому ознакомьтесь с руководством, прилагаемым к устройству открывания двери. Найдите провода, идущие от встроенного рабочего освещения.Найдите, где они подключаются к клеммной колодке. Здесь вы будете подключать провода, идущие от люминесцентного светильника.

Вставьте кабельный соединитель в отверстие на корпусе двигателя. Вставьте конец кабеля так, чтобы провода доходили до клеммной колодки. Снимите внешнюю оболочку кабеля и снимите изоляцию с концов проводов. Подключите провода схемы к винтам на клеммной колодке с помощью проводов того же цвета от рабочего освещения. Подключите провод заземления к зеленому винту заземления.Установите на место крышку корпуса двигателя.

Переведите автоматический выключатель в положение «Вкл.». Включите открыватель двери. Свет включится, когда дверь начнет открываться, и погаснет, когда дверь закроется.

Ссылки

Ресурсы

Советы

  • Некоторые крышки балласта просто защелкиваются; другие удерживаются винтами. Ознакомьтесь с инструкциями, прилагаемыми к вашему светильнику.

Writer Bio

Базируется в Колорадо-Спрингс, штат Колорадо.Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.

Смотрите, что вы делаете под автомобилем

1 Лампа для прокатного цеха PM: посмотрите, что вы делаете, находясь под автомобилем

Проведите сколько угодно времени, обходя и под автомобилями, и задача получить достаточно света, чтобы видеть, над чем вы работаете, становится утомительной.Светильники для магазинов подходят для осмотра и ремонта в легкодоступных местах, но в ограниченном пространстве или когда вам нужны обе руки, они не только помогают, но и мешают. Галогенные светильники на подставке слишком горячие, а фонари или оголовье не обеспечивают достаточный световой поток. Мы никогда не находили удовлетворительного решения этой проблемы на полках магазинов, поэтому, проявив немного изобретательности PM, мы решаем ее сами. Результатом стал наш низкопрофильный светильник для прокатного цеха. (Патент подан… Нет, правда!) Над названием нужно доработать, но идея правильная.Приобретите в хозяйственном магазине несколько дешевых запчастей, достаньте инструменты и соорудите базуку с вращающимся светом, обращенную вверх, которая освещает днище автомобиля, не мешая ему. Наша версия довольно проста, но вы можете вносить новшества в соответствии с вашими конкретными потребностями. Возможно, добавьте лоток для инструментов, переключатель включения / выключения или корзину для незакрепленных гаек и болтов. Будьте настолько креативными, насколько хотите - это удовольствие от хорошего проекта. В наших планах - 4-футовый фонарь, но ваш может быть любой длины от 8 футов до 24 дюймов.

2 Наш список покупок

Вот что мы использовали для нашего катящегося света (обыскивайте вашу груду хлама в поисках бесплатных деталей). Ролики: Нам нравятся ролики с колесами Rollerblade. Они плавно и бесшумно скользят по бетонному полу гаража. Вам также понадобятся гайки и стопорные шайбы, которые подходят к резьбе на роликах. Монтажный кронштейн: Мы выбрали оцинкованные кронштейны для каркаса, обычно используемые при строительстве дома, которые легко изменить.Уголок тоже работает. Флуоресцентный свет: Длина зависит от вас. Крышка является обязательной для защиты от падений гаечных ключей и деталей, а также от капающей жидкости. По возможности найдите устройство с гладкой защитной поверхностью, чтобы его было легче чистить. Электрический шнур: Наш светильник изначально был потолочным светильником для скрытого монтажа, поэтому нам потребовалось подключить шнур питания. Если вы окажетесь в такой же ситуации, приобретите длинный кабель с хорошей оплеткой и прочную трехконтактную вилку. Винты: Мы использовали саморезы по металлу длиной ½ дюйма, чтобы прикрепить кронштейн к корпусу фонаря. Убедитесь, что резьба достаточно длинная, чтобы пройти через кронштейн и корпус светильника. Дополнительные детали: Накручиваемые кабельные соединители, кабельные зажимы и винты заземления. Вы посетите строительный магазин несколько раз. Все нормально.

3 Как сделать

Отрежьте кронштейны: Стандартные куски стали, которые мы выбрали для использования в качестве кронштейнов для колес, нуждались в нескольких выемках, чтобы ролики могли вращаться полностью.Используйте режущий инструмент по вашему выбору, чтобы сделать достаточный зазор. Измерение и просверливание: Установите кронштейны на концах приспособления и закрепите детали на месте. Отметьте, где просверлить отверстия для шурупов для листового металла, которыми кронштейн крепится к светильнику; выполните ту же процедуру для роликов. Используйте кернер, чтобы сделать начальную точку для сверла (без этого шага сверло будет блуждать, и отверстие может оказаться вне цели). Мы предприняли дополнительный шаг, просверлив отверстие диаметром ½ дюйма на верхней стороне одного из кронштейнов, чтобы мы могли повесить свет. Соберите: Просверлив отверстия, вверните винты на место и закрепите кронштейны. Установите ролики на место и опустите стопорную шайбу на резьбу болта, прежде чем затягивать гайки. Добавить проводку: Если вам, как и нам, нужно добавить электрический шнур и вилку, просверлите и удалите заусенцы отверстие на балластном конце приспособления и проденьте шнур через него. Вставьте кабельный зажим в коробку и зафиксируйте электрический шнур. Соедините приспособление со шнуром, используя винтовые соединители, и не забудьте заземлить коробку винтом заземления, а не винтом для листового металла.Наконец, подключите штекер на другом конце кабеля, чтобы цвет кабеля соответствовал правильным клеммам на фитинге. Завершение работы: Установите лампы и крышку; протестируйте его, а затем примените!

4 Все огни, которые вам нужны

Этот проект решает одну проблему, но на рынке уже есть много отличных фонарей. Вот список того, что мы используем, и функции, которые следует учитывать. МАГАЗИН СВЕТИЛЬНИК / ПАЛОЧКА Классический рабочий фонарь остается лучшим помощником под автомобилем.Флуоресцентные лампы предлагают хорошую отдачу от вложенных средств, в то время как светодиоды становятся лучше и дешевле с каждым днем. Получите беспроводной светильник с откидной вешалкой. Выбор PM: Gyros MagnaLite Pro (45 долларов, на фото выше) ГАЛОГЕННЫЙ ФОНАРЬ Отлично подходит для мытья большого временного рабочего места при свете, особенно на улице. Держите их на расстоянии, так как они очень сильно нагреваются. Выбор PM: Штатив Designers Edge с двойной головкой, галогенный (67 долларов США) ФОНАРЬ Карманный фонарик позволяет легко заглядывать в действительно ограниченное пространство.Выберите один с зажимом, который можно прикрепить к комбинезону. Выбор PM: Streamlight Stylus Pro (17 долларов США) РАБОЧИЙ ФОНАРЬ ВЫДВИЖНОЙ Для поддержки без батареи выдвижной светильник для магазина обеспечивает более надежный свет. Ищите один с розеткой на конце - удобный для электроинструментов. Выбор PM: Bayco Fluorescent (25 долларов США) ФАРА Они достаточно ярки только для точечного освещения, но налобные фонари освобождают обе руки, и они действительно полезны для придорожного или внедорожного ремонта.Типы светодиодов - единственный выход здесь. Выбор PM: Фара Energizer 6 LED (15 долларов США)

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
