Светодиодная лента SMD 3528: применение, характеристики, виды

LED SMD 3528 является одной из популярнейших моделей светодиодных лент. Искусственное освещение – это не только насущная необходимость, но и универсальный способ изменить вид любых интерьерных и экстерьерных объектов. С помощью ленты это делается очень удобно, экономически выгодно и красиво. Но как выбрать светодиодную ленту, когда разнообразие видов, типов, производителей такое огромное, что запутаться в них совсем несложно? Разберемся в этих параметрах дальше.

Содержание

Применение ленты
Характеристики
На каких светодиодах работает лента?
Разновидности ленты SMD 3528
Популярные производители

Применение ленты

Применение светодиодной ленты SMD 3528 весьма широкое. Ее используют как для внешнего, так и для внутреннего освещения. Перечислим некоторые сферы:

основное освещение комнаты;
зонирование помещения;
ландшафтный дизайн;
автомобильная подсветка;
уличная реклама;
архитектурные элементы;
аквариумы, бассейны, сауны.

Лента SMD 3528 отлично монтируется в подвесной потолок по контуру или в карниз, создавая отражение. При правильном расчете мощности, светового потока вполне может хватить для основного освещения. Часто применяется для создания отдельных зон – разделение в детских комнатах или кухнях-студиях. Подсветка контуров мебели, ниш, полок – любые дизайнерские идеи с легкостью воплощаются с помощью led.

Пример освещения комнаты светодиодной лентой SMD 3528

В коммерческом освещении устройство также нашло свое место, ведь разнообразие видов, о котором мы поговорим дальше, позволяют использовать его на улице, во влажной среде бассейнов и саун, на фасадах сооружений, а также в интерьерах клубов, баров и ресторанов. Подсветка рекламных щитов, колонн, вывесок заведений – все это доступно с помощью гибкой светодиодной платы.

Автомобилисты не забывают применять ее для подсветки, как внутри, так и снаружи машины. Питается лента от напряжения 12В, поэтому ее удобно подключать к автомобильному аккумулятору. Разберем подробно характеристики SMD 3528, чтобы определиться со всеми достоинствами и недостатками.

Характеристики

Светодиодная лента 3528 представляет собой печатную плату, с размещенными на ней светодиодами SMD 3528, имеющими форму прямоугольника со сторонами 3,5 мм на 2,8 мм. Аббревиатура SMD означает поверхностный (в отличие от выводного) монтаж на плате. Частота размещения полупроводников может разниться, от 30 до 240 шт. на метр. Популярными являются ленты с 60 led и 120 led на метр.

Внешний вид

При использовании 240 светодиодов на метре, их размещение происходит в два ряда. Количество светодиодов на погонном метре, естественно влияет на мощность.

30 шт/м – 2,4 Вт;
60 шт/м – 4,8 Вт;
120 шт/м – 9,6 Вт;
240 шт/м – 19,2 Вт.

Напряжение питания SMD 3528 – 12 В, однако, встречается и 24 В. Световой поток ленты также зависит от количества светодиодов. Один кристалл способен давать освещенность от 0,6 до 5,5 лм. Это зависит от цвета, возможности менять его и цветовой температуры. К примеру, монохромные устройства выдают следующие световые потоки:

60 шт/м, белый – 320 лм;
60 шт/м, красный – 150 лм;
60 шт/м, зеленый – 140 лм;

60 шт/м, желтый – 90 лм;
60 шт/м, синий – 48 лм.

Угол рассеивания света 120°. Цвет подложки платы может быть белого, желтого, коричневого или черного цвета. Это позволяет гармонично вписать плату в любой интерьер.

На каких светодиодах работает лента?

Лента работает на чипах SMD 3528. Светоизлучающий кристалл создается с помощью индия, галлия, мышьяка. Легирующие добавки позволяют варьировать цвета. Корпус выполнен из термостойкого пластика, сверху кристалл накрывает прозрачная линза из эпоксидной смолы. Сзади располагается теплоотводящая подложка из алюминия или меди. Рабочая температура полупроводникового прибора находится в диапазоне от -30 до +80°С. Прямой ток не превышает 20 мА. Срок службы чипа не менее 10 тысяч часов. Со стороны катода фаской обозначен ключ, на рисунке ниже показана полярность светодиода.

Поверхность покрыта слоем люминофора. Преимуществом светодиода является его высокая яркость и малое энергопотребление.

Разновидности ленты SMD 3528

Ленты могут быть одноцветными и многоцветными. Лента RGB 3528 предполагает, что каждый светодиод может излучать три цвета (красный, синий и зеленый) поочередно, либо в сочетании, создавая разнообразие оттенков. Регулировка силы света и яркости происходит с помощью специального контроллера.

Управление лентой можно осуществлять с помощью специального приложения на андроиде. Если лента одноцветная, то контроллер не нужен, управлять возможно диммером или только выключателем.

В коммерческих помещениях используются специальные профессиональные ленты, способные сочетать в себе функции основного освещения и декоративной цветной подсветки.

Светодиодные ленты 3528 бывают еще с разной степенью защиты от проникновения пыли и влаги (IP). Стандартно ленты выпускаются открытыми, и имеют параметр IP равный 33. Для улицы и во влажных помещениях их использование недопустимо, поэтому для этих целей выбираются закрытые или герметичные ленты. Их степень защиты от проникновения может быть от IP65 до максимального IP68, при котором осветительный прибор способен функционировать даже под водой. Подобную ленту используют в бассейнах, аквапарках, аквариумах. Поэтому перед покупкой ленты важно верно оценить климатические условия, в которых будет проходить ее работа.

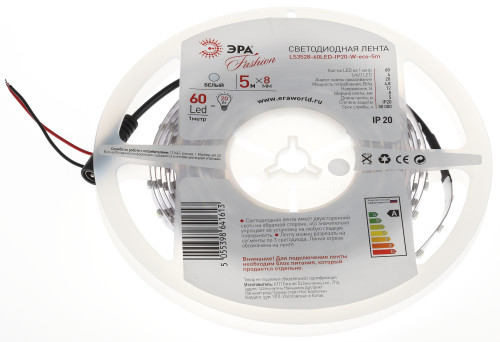

Светодиодная лента SMD 3528 300led 12V IP33

Цена указана за 1 метр.

Описание товара

Светодиодная лента SMD3528, 60led/m имеет достаточную яркость свечения для оформления фоновой подсветки элементов интерьера.
Основными преимуществами светодиодной ленты SMD3528-60 является низкое потребление энергии, небольшая стоимость а так же ширина меньше 1 сантиметра, всего 0. 8 мм. Доступны варианты цветов, красный, синий, зеленый, холодный белый, теплый белый.
Данная светодиодная лента SMD3528 имеет степень защиты IP33 и представлена в открытом виде, она не имеет защитного силиконового покрытия, поэтому лучше применять её в сухом не подверженном влаге помещении.

Спецификация продукта

Тип светодиодной ленты: Гибкая лента (Однорядная)
Тип светодиодов: SMD3528
Цвет свечения: Одноцветная
Рабочая температура: от (-20°C) до (60°C)
Светодиодный чип: Epistar
Длина ленты в мотке: 5 м
Колличество светодиодов: 60 led/м (300led/5м)
Продолжительность работы: 50,000 часов
Размеры: Д 500см x Ш 0.8см x В 0.23см
Степень защиты: Не влагозащищённая IP33
Световой поток: 300 Люмен/м
Световой поток диода (лм): 12 Лм/пиксель
Входное напряжение (В): 12В (DC)
Ток потребления: 2А/5м

Мощность: 4. 8Вт/м, 24Вт/5м

Светодиодная лента
Количество светодиодов в метре, шт	60
Входное напряжение, В	12
Световой поток, Лм/м	300
Энергопотребление, Вт/м	4,8
Класс защиты, IP	33
Угол свечения, °	120°
Кратность резки	5см
Размеры ДxШxВ, мм	5000x8x2.3

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?

Как вы будете переключать светодиодное освещение, включать и выключается его?

Какая лучшая схема подключения наиболее оптимальна для вашей установки?

Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

Вкл / выкл светодиодной лентой происходит настенным выключателем

II.

III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

**Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты**
22 AWG провод Диаметр кабеля, мм =0. 644 Сечение кабеля, мм²=0.326 Сопротивление кабеля Ом/м =0.0530		18 AWG провод Диаметр кабеля, мм =1.02 Сечение кабеля, мм² =0.823 Сопротивление кабеля Ом/м = 0.0210
Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)	Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)
3.6	3	3.6	6
7.3	2.4	7.3	4.8
10.9	1.8	10.9	3.6
14.6	1.2	14.6	2.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.
Хотя как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

12V 1м IP65+ 3528 Одноцветная светодиодная лента — 60 светодиодов/м

Хорошие вещи приходят в небольших упаковках, и одноцветная светодиодная лента 60 LED 12V 3528 iP65+ 1м не является исключением. Предлагаемый в теплом белом (3000K), естественном белом (4500K), холодном белом (6000K), красном, зеленом или синем цвете, это идеальный аксессуар для освещения небольших помещений, где требуется уникальное акцентное освещение. Представьте, как великолепно будут выглядеть ваши полки или домашняя витрина, дополненные мягкой и тонкой светодиодной подсветкой.

Технические детали: чипы на этой полосе называются 3528, потому что они имеют размеры 3,5 мм x 2,8 мм. Эти чипы дают 120-градусный световой луч и световой поток 400 люмен на метр (световой поток люмен относится только к белым полоскам). Одноцветная полоска 12 В 3528 имеет силиконовое покрытие IP65+, которое облегчает очистку полоски и защищает ее от влаги и повреждений от жидкостей. Покрытие iP65+ не растрескивается и не портится со временем, как это произошло бы с более низким покрытием из силиконового клея.

Ваша светодиодная лента оснащена высококачественным клеем 3M. Этот клей предназначен для укладки на чистую неблестящую металлическую поверхность. Светодиодные ленты не предназначены для установки на лакированные или глянцевые деревянные поверхности. Для пористых поверхностей, влажной и морской среды или использования с лентами IP 67 мы предлагаем использовать двустороннюю акриловую ленту 3M для светодиодных лент.

Эта одноцветная светодиодная лента на 12 В внесена в список cULus. Это означает, что он был протестирован на электрическую безопасность в соответствии с канадскими стандартами при питании от соответствующего источника питания класса 2. Это также означает, что он пройдет самые жесткие строительные проверки как в Канаде, так и в США.

Рассчитайте источник питания 12 В постоянного тока мощностью 6 Вт (500 мА) на метр для вашей установки. Как указывалось ранее, эта лента поставляется в катушке длиной 1 м и оснащена разъемами постоянного тока на каждом конце (один штыревой и один гнездовой), поэтому вы можете соединить до 5 полос х 1 м вместе. Если вам нужно пространство между двумя полосами, вам будет приятно узнать, что он полностью совместим с нашим удлинителем постоянного тока на 1 м или 2 м для простой установки plug and play. Его низкое энергопотребление позволяет питать полосу от аккумуляторной батареи 12 В постоянного тока.

Вы можете настроить светодиодное освещение по своему усмотрению, так как эту ленту можно разрезать через каждые 3 светодиода. Лента 3528 длиной 1 м является гибкой по вертикали, но не может сгибаться по горизонтали. Если вам нужно обойти препятствие или повернуть за угол, мы рекомендуем снять втулку iP65+ с помощью ножа x-acto и припаять 2-жильный провод к полосе. Пайка обеспечивает надежное соединение и минимальную потерю напряжения. Доступны быстрые соединители, которые рекомендуются только в том случае, если вам необходимо выполнить 1 или 2 соединения. Если вы хотите использовать коннектор, используйте рукоятку IP20 и коннектор с зажимом, убедившись, что вы удалили как верхний, так и нижний силикон полоски.

Одноцветная светодиодная лента на 60 светодиодов 12 В 3528 iP65+ длиной 1 м полностью диммируется. Вы можете затемнить его с помощью пульта дистанционного управления или настенной панели с помощью одного из наших низковольтных диммеров, или вы можете затемнить его с помощью настенного диммера, совместимого со светодиодами, в сочетании с одним из наших диммируемых блоков питания.

В этой высококачественной полосе используется наша революционная технология гидроизоляции IP65+. Покрытие iP65+ защищает вашу полоску силиконовой оболочкой, которая остается прозрачной и гибкой с течением времени. Ленты IP65+ идеально подходят для использования внутри помещений и на открытом воздухе с легкими нагрузками. Для наружного применения, когда полоса будет подвергаться прямому воздействию элементов, мы рекомендуем полоски класса защиты IP67+.

Спецификации:

Бренд: CDNLUX
Модель: MTL-FP8AEWK-60AXW
Сертификация: Culus E498952
Доступно 12VDC
. разрез: Все 3 светодиода (5 см)
Ширина полосы: IP65+: 10 мм
Самоклеящаяся
Потребляемая мощность: 4,8 Вт/метр
Рекомендуемый трансформатор: 6 Вт/метр, должен питаться от трансформатора класса 2
Типовой световой поток: 400 люмен /м (будет варьироваться в зависимости от выбранных градусов Кельвина)
Доступные цвета: 3000K /4500K/6000K /красный/зеленый/синий
Рабочая температура: от 40°C до -10°C
Подходит для сухой, влажной и мокрой среды
Диммирование: Да, через удаленную/настенную панель или диммируемый блок питания
Тепловыделение : Не требуется, если не используется в коммерческих целях
Области применения: там, где требуется акцентное освещение: полки, лестницы и т. д.

В чем разница между светодиодами 3528 и 5050 |SMD 5050 SMD 3528

чтобы понять сравнение между номерами и размерами светодиодных чипов.

Разные числа соответствуют разным физическим размерам чипа. Числа 5050, 3528, 2835 и т. д. соответствуют размеру микросхемы в миллиметрах. Некоторые светодиоды ярче других, а некоторые излучают больше света на ватт.

Выбор светодиодного чипа зависит от вашего проекта. Читайте ниже для получения дополнительной информации.

Прежде чем начать, вы не знакомы со светодиодами? Несколько ресурсов:

Инструмент для выбора светодиодных лент — найдите идеальную ленту для своего проекта.

Что такое светодиодные ленты и что они могут делать?

Примеры и идеи светодиодных лент

Светодиодные ленты могут изготавливаться из различных светодиодных чипов. Цифры, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Полоски более старого стиля, которые были популярны в течение нескольких лет, имеют размеры, указанные выше. В настоящее время на рынке есть еще меньшие и более эффективные светодиодные чипы с размерами 2835, 3014, 5630 и 3020. Каждый из них имеет свои преимущества при правильном использовании. Ни один «один» чип не может управлять ими всеми.

Итак, в чем разница между светодиодами SMD 5050 и 3528 и почему вас это должно волновать?

SMD 5050 Светодиодная гибкая лента

Проще говоря, эти светодиодные чипы называются SMD 5050, потому что их размеры составляют 5,0 мм x 5,020 мм 9. Они имеют 3 светодиода в одном корпусе (иногда называемые тройными чипами) и намного ярче, чем отдельные светодиодные чипы 3528.

Примеры светодиодных лент 5050:

Они используются, когда вам нужно слабое освещение для области вашего проекта и особенно RGB-подсветка, меняющая цвет. Теоретически, сравнивая одинаковое количество чипов, светодиоды SMD 5050 могут обеспечить светоотдачу в 3 раза больше, чем у полосок 3528 , , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут быть подвержены высокому уровню окружающего освещения. Однако, поскольку они больше по размеру, их не так много, как вы можете разместить на печатной плате. При таком использовании 5050s есть некоторые ограничения по яркости.
Несмотря на то, что они производят больше тепла, чем чипы меньшего размера, его все же значительно меньше, чем у других вариантов освещения. Эти типы светодиодов требуют более толстой печатной платы для отвода тепла от чипов.
Светодиоды 5050 отличаются от светодиодов 3528 тем, что 5050 могут объединять три разных чипа внутри корпуса , создавая миллионы цветовых вариаций .
Хотя чип 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB, а светодиоды 3528 SMD с высокой плотностью лучше подходят для одноцветных приложений.

SMD 3528 Светодиодная полоса

Они называются SMD3528, поскольку размер чипа составляет 3,5 мм * 2.8mm. Эти светодиодные чипы (один светодиод на чип) яркие, но не такие яркие, как 5050, расположенные рядом. Однако при использовании в большем количестве может быть ярче, чем сопоставимая полоса 5050s.
Эти светильники отлично подходят для подсветки телевизора, окрашивания стен, акцентного освещения лепнины и картин, под столами и шкафами, барами и т. д.
Светодиоды 3528 могут быть наиболее экономичными, но они не будут такими яркими по сравнению с чипом 5050 по отдельности, но когда их 600 на катушке, они могут быть ярче, чем полоса 5050.
Совет при покупке: при сравнении светодиодных лент разных компаний, если обе конкурирующие ленты используют одни и те же чипы, посмотрите, сколько светодиодов на ленте, и обратите внимание на световой поток, чтобы определить яркость.
Обратите внимание на количество светодиодов на фут или метр. При поиске яркой светодиодной ленты обязательно сравнивайте яблоки с яблоками, так как не все светодиодные ленты сделаны одинаково.
Watch : YouTube Video showing how our 3528 LED strip lights come with 600 LEDs per reel Instead of 300

3528 LEDs in various lighting projects

Other sizes : 3020 светодиодных чипов и 3014 светодиодов высокой яркости s Светодиодные ленты
Серия UltraBright входит в число самых ярких светодиодных лент в мире!

3020 SMD Светодиодные чипы
3014 Светодиодные чипы
, хотя 5050 и 3528 Световые светодиоды были самыми популярными на рынке, светодиодные рынок на ногах на ногах на ногах на ногах на ногах на ногах на ногах на ногах на ногах на ногах на ногах на ногах на ногах на стадии. последние несколько лет.
Сегодня существует множество светодиодных чипов, которые на ярче , а также более эффективны. Чипы 3020 SMD LED в нашей серии High CRI UltraBright и Чипы 3014 SMD LED в наших светодиодных лентах Architectural Ultra Bright и Design Ultra Bright меньше и эффективнее своих предшественников. Поскольку размеры светодиодов намного меньше, мы смогли разместить гораздо больше светодиодов на полосах, создав таким образом ослепительно яркие светодиодные ленты. В наших промышленных светодиодных лентах используется новый усовершенствованный чип 2835.

Итак, что все это значит?

Должен ли я выбрать 5050, 3528, 3020, 3014 или какой-то другой размер, о котором я никогда не слышал?
Размер чипа и необходимое количество чипов зависят от того, для каких целей будут использоваться светодиодные ленты. Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип бесплатно!
Мы рекомендуем сделать обзор вашего проекта и задать несколько основных вопросов.
Начните с определения того, для чего вам нужно освещение.
См. наше руководство по покупке
Что за проект? Вам нужно акцентное освещение, основное рабочее освещение, изменение цвета, освещение витрины, наружное освещение и т. д.?
Возможность диммирования или без диммирования?
Какой цвет вы хотите?
Вам нужен очень высокий индекс цветопередачи?
Какая яркость нужна?
Вам нужна гидроизоляция?
При покупке светодиодов обратите внимание и сравните следующее:
Посмотрите, сколько светодиодов на катушке или на фут и общий световой поток (яркость) светодиодной ленты
Обратите внимание на CRI (индекс цветопередачи) — наш индекс цветопередачи находится в диапазоне от 80 до 95.
