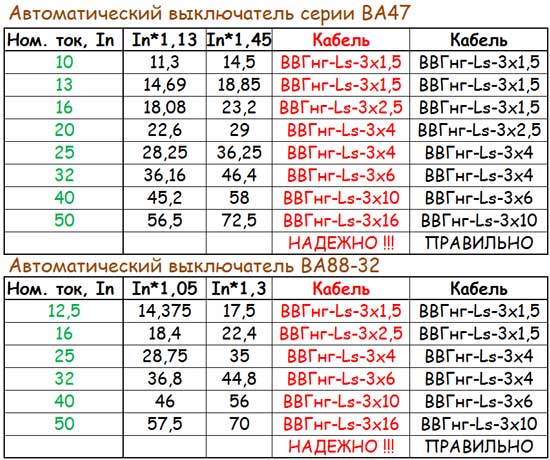

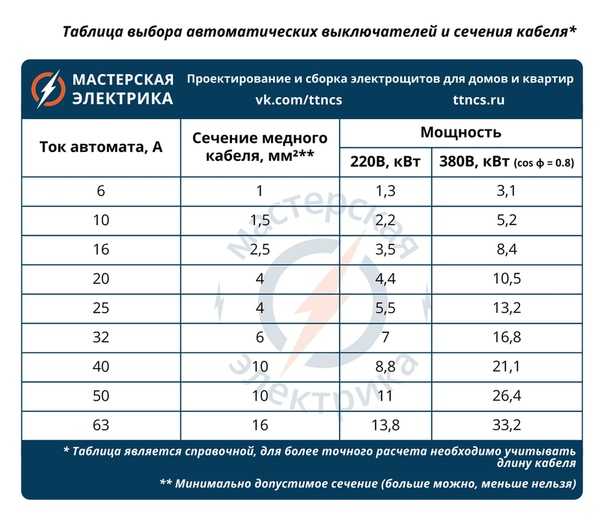

Таблица выбора автомата по току и мощности: Таблица для выбора автомаов для однофазной и трехфазной сети – Магазин «Электрик» в Рогачеве, услуги электрика.

Выбор автоматических выключателей — по току, мощности, нагрузке: таблица, расчет и условия выбора

В электрической сети иногда возникают перегрузки, способные привести к аварии и даже к пожару. Чтобы этого не допустить, были созданы специальные устройства – автоматические выключатели (АВ), которые способны сами определять, когда цепь близка к опасному режиму, и отключать “плохой” участок, не дожидаясь, пока последствия неисправности примут масштабный характер.

• Как они работают ↓
• Тепловое расцепление ↓
• Электромагнитное расцепление ↓
• Типы автоматов ↓
• Число полюсов ↓
• Максимальный рабочий ток ↓
• Ток короткого замыкания ↓
• Рабочее напряжение ↓
• Селективность выключателя ↓
• Маркировка автоматических выключателей ↓
• Блиц-советы ↓

Как они работают

Существует два основных способа отключения автоматов: тепловой и электромагнитный. Во-первых задействован механизм теплового расширения и сжатия материалов, тогда как во-вторых – способность электрического тока вызывать электромагнитное поле, которое может механически воздействовать на материальные объекты. Эти методы служат разным целям, и, как правило, они оба применяются в любом автоматическом выключателе.

Тепловое расцепление

Этот вид защиты электрической сети оберегает цепь от скачков силы тока, которые иногда случаются при неполадках на линии и у потребителя. В автомате ток проходит не через провод, а через особую биметаллическую пластину (это пластина, изготовленная из разных металлов, соединенных “бутербродом”), и когда его величина становится слишком большой, пластина нагревается.

Но так как разные ее части имеют разную теплоемкость, одна сторона греется сильнее, и потому вся конструкция начинает не просто расширяться, как было бы в случае с обычной металлической пластиной, а изгибаться. Изогнутая часть начинает давить на кнопку отключения от сети, и при определенном усилии, автомат срабатывает.

В автомате ток проходит не через провод, а через особую биметаллическую пластину, и когда его величина становится слишком большой, пластина нагревается

Электромагнитное расцепление

Второй способ выключения – основан на способности электромагнитного поля двигать металлические предметы. Катушка (соленоид) – это аналог постоянного магнита, и при протекании через нее тока, она тоже приобретает свойство притягивать и отталкивать металлы.

Внутрь катушки вставляют стальной сердечник, прикрепленный пружинкой, и когда сила тока в витках катушки достигает порогового значения, магнитное давление превышает силу сопротивления пружины, и выталкивает сердечник прямо на кнопку. От удара она срабатывает, и автомат отключает защищаемый участок от электрической сети.

Примеры выбора плавких предохранителей и автоматических выключателей

Типы автоматов

Электрические сети и их элементы – цепи бывают самых разных видов и конфигураций, и для каждой из них требуются свои автоматические выключатели.

Рассмотрим параметры, по которым следует их выбирать:

Число полюсов

Автоматический выключатель нужно подбирать под конкретную цепь – он должен обязательно контролировать все фазы линии, и можно, но не обязательно, ноль

Электрические сети могут быть одно- и многофазными. Например, в линиях электропередач течет трехфазный ток, а когда он доходит до наших домов, он превращается в двухфазный, поэтому в розетках только две дырки.

Автоматический выключатель нужно подбирать под конкретную цепь – он должен обязательно контролировать все фазы линии, и можно, но не обязательно, ноль.

На нулевой провод ставят автомат, в том случае, если он вводной, или проще говоря, – самый главный, например в подъезде. Это делают для того, чтобы была возможность в любой момент полностью обесточить квартиру для проведения каких-либо ремонтных работ.

Число полюсов автомата отвечает за то, на какую линию он ориентирован. Если на однофазную, то у него 1 полюс, если на двухфазную, то 2 и так далее. А сами полюса представляют собой ни что иное, как клеммы, которые находятся в углублениях на корпусе автоматического выключателя, и обычно клеммы одного полюса расположены вверху и внизу по одной линии друг с другом.

В квартиры, как правило, устанавливают 2-х полюсные АВ.

Важное правило: на разные провода одной линии можно ставить только один выключатель. Например, если имеется 2 провода – фаза и ноль, нельзя ставить на них по одному однополюсному автомату, а только один общий двухполюсный, потому что в первом случае, срабатывание одного не гарантирует срабатывания другого, а во втором отключатся сразу оба провода неисправной линии.

Максимальный рабочий ток

Автомат срабатывает при определенном значении силы протекающего через него тока, или тока уставки. Это также необходимо учитывать при выборе, поскольку, если например, у вас в квартире сила тока в 6 А – это нормальная величина, а вы взяли автомат, который выключается при 5-ти Амперах, то вы явно не сможете проводить у себя дома время с комфортом.

Учтите, что номинальный ток (ток, при котором автоматический выключатель работает нормально) должен быть не меньше максимально возможного тока в вашей квартире, а иначе при любом включении в цепь, он неизбежно будет срабатывать.

Посмотрите на корпусе автомата, на какой номинал он рассчитан, а затем вычислите примерный максимальный ток линии, которую вы защищаете. Для этого:

1. Сложите мощности всех бытовых устройств, подключенных к линии, их можно узнать в технических паспортах или на упаковке, а иногда даже на корпусе самого изделия.
2. Затем разделите получившуюся суммарную мощность на номинальное напряжение, которое для квартир равно 220 В, и на косинус фи, который равен, в среднем, 0,97.
3. Сравните полученный ток с номинальным током автомата. Если он рассчитан на нормальную работу при таком его значении, то все хорошо, и можно переключаться на сверку других параметров, если же автомат при таком токе будет отключаться, то следует поискать еще.

Ток короткого замыкания

КЗ – это аварийное состояние, при котором тoки линии поднимаются до очень больших значений, и плавят проводку. Вот почему они являются причиной возгораний и пожаров. Одним из назначений АВ является также и защита сети от таких перегрузок. Однако тoк кз не является какой-то определенной фиксированной величиной и поэтому при выборе автомата необходимо проявить внимательность.

На сегодня по правилам ПУЭ разрешается устанавливать АВ с током кз не менее 6 КА, они же являются самыми распространенными автоматами в жилом секторе. Но на промышленных предприятиях, где токи кз могут быть в десятки и в сотни раз выше, используют более мощные автоматические выключатели. Ведь слабый автомат при таких токах просто сгорит и придет в негодность, а постоянно заменять их невыгодно.

Итак, если вы живете в квартире или частном доме, АВ на 6 КА вам хватит, но если дом находится рядом с трансформаторной подстанцией, или по соседству живет какой-нибудь изобретатель-самоучка, из-за которого постоянно отключается свет, то можно взять и на 10.

Рабочее напряжение

Обычные домашние автоматы рассчитаны на переменное напряжение в 220 В в квартире и 380 В в линии. Эти данные можно найти на корпусе АВ.

Селективность выключателя

Это очень полезное свойство, позволяющее отключать от сети поврежденный участок, но при этом оставить в работе максимальное количество других потребителей. Например, у вас в доме 4 розетки и на одной из них произошло кз. Обычный, неселективный выключатель отключит от сети всю квартиру, тогда как селективный обесточит лишь только поврежденную розетку, и вы сможете дальше, как ни в чем ни бывало, наслаждаться прелестями электрификации.

Технически это реализуется следующим образом: на каждую последующую ветвь ставится автомат, время срабатывания которого меньше, чем на предыдущей.

Когда в одной из ветвей происходит кз, автомат срабатывает при длительности кз в 0,1 с, поэтому вышестоящий АВ не успевает отключиться, так как он запрограммирован срабатывать, когда замыкание длится 0,5 с.

Маркировка автоматических выключателей

Маркировка автоматических выключателей

Сегодня международным стандартом принята единая маркировка АВ, которая существенно упрощает жизнь электрикам из разных стран:

• Обозначается производитель.
• Серия.
• Время-токовая характеристика и номинал. Для квартир подходит буква “С”, но есть еще “B”, “C” и “D”. Токовый номинал – это величина тока, который может долго протекать через автомат без его срабатывания.
• Предельный ток кз, при котором автомат будет продолжать функционировать после отключения в режиме кз, или проще говоря, не перегорит.
• Класс токоограничения. Это та доля тока кз, при которой срабатывает автомат, не давая ему вырасти до максимума.

Блиц-советы

• Выбирая автомат, не дешевите и не экономьте на здоровье. Китайский хлам не даст вам 100%-ной гарантии, что защита сработает в нужный момент. Отдавайте предпочтение немецкой фирме Шнайдер или АББ, хоть они и дороже, но надежнее.
• Тщательно подберите все параметры на соответствие номиналу.
• Обеспечьте селективность, так как электрики смогут починить вашу проводку не ранее, чем через день, вы же не хотите сидеть два дня без света? А если выходные?

Правильно установленная система будет работать долго, поэтому наймите квалифицированного мастера.

Пусковой ток греющего кабеля: расчет и особенности

Пусковой (стартовый) ток – это максимальный ток, возникающий в момент подачи питания на систему. Этот параметр необходимо учитывать при проектировании, а точнее — при расчете максимальной длины отрезков кабеля.

От чего зависит стартовый ток

• Температуры включения. Чем ниже температура окружающей среды, при которой происходит включение системы обогрева, тем выше пусковой ток и тем больше стартовая мощность.
• Длины нагревательного кабеля. Чем больше длина секции, тем больше СТ системы. Для резистивного кабеля он определяется внутренним удельным сопротивлением Ом/м нагревательной жилы и рассчитывается, и контролируется при изготовлении секции на заводе. Саморегулируемый нагревательный кабель можно условно представить как множество параллельных резистеров (сопротивлений), подключенных к одному источнику питания. Сопротивление будет уменьшаться при увеличении длины линии, и, соответственно, увеличится пусковой ток.

От чего зависит величина стартового тока

1. Мощности греющего кабеля. Чем больше удельная мощность кабеля (Вт/м), тем больше СТ.

2. Особенности конструкции нагревательного кабеля. Резистивный греющий кабель из-за особенности конструкции имеет небольшой СТ, который на несколько процентов превышает рабочее значение тока.

   Саморегулируемый кабель имеет достаточно большой СТ, который может увеличиваться в 1.5 -5 и более раз от своего рабочего значения. Причина — использование в конструкции проводящей матрицы с PTC-коэффициентом, меняющей свое электрическое сопротивление в зависимости от температуры окружающей среды.

   В «холодном» состоянии кабель имеет небольшое сопротивление, которое к тому же зависит от температуры окружающей среды. При подаче питания на кабель, он начинает разогреваться, его сопротивление начинает расти, ток в цепи питания уменьшается. Коэффициент стартового тока зависит от компонентного состава и применяемых технологий при производстве матрицы кабеля.

   У каждой марки нагревательного кабеля своя величина стартового тока. Производители редко указывают эту информацию в технических характеристиках. Этот параметр является условной величиной и при различных условиях один и тот же кабель может иметь разное значение СТ. Аналогично производители саморегулирующегося кабеля не нормируют его удельное сопротивление Ом/м.

График зависимости СТ кабеля Samreg-40-2CR* от температуры окружающей среды

*график построен на основе испытаний

Пиковая нагрузка приходится на первые 3-30 секунд после включения, в этот момент СТ может превышать номинальное значение в 2-5 раз. Примерно через 5-10 минут происходит полная стабилизация и выход греющего кабеля на номинальную мощность.

Расчет пускового тока греющего кабеля

Грубо рассчитать максимальный пусковой ток нагревательной секции можно исходя из общей длины греющего кабеля в системе и его удельной мощности.

Пример расчета максимального стартового тока греющего кабеля

Имеется секция саморегулирующегося кабеля удельной мощностью 30 Вт/м и длиной 50 м. Номинальная мощность секции при температуре +10°С составляет Pном=30Вт/м*50м=1500Вт. Это мощность уже разогретой секции. Если на кабель в «холодном» состоянии подать питание, то его мощность будет в несколько раз выше номинального значения. Для расчетов мы принимаем коэффициент стартового тока равный 2.5-3 для кабелей марки Samreg и Alphatrace. Коэффициент определен в ходе экспериментов с кабелем данных марок, а также изучения их физических и электротехнических свойств. У греющих кабелей иных производителей данный коэффициент может отличаться как в большую, так и меньшую сторону.

Тогда, стартовая (пусковая) мощность в нашем примере равна Pпуск=3хPном=4500Вт, пусковой ток Iпуск=4500/220=20,45 А.

По найденному значению СТ осуществляется выбор автоматических и дифференциальных выключателей для защиты нагревательной секции, а также тип и сечение силового питающего кабеля. Для секции, приведенной в примере, необходим дифференциальный автомат на номинальный ток Iном=25А с дифференциальным током Iут=30мА

Способы уменьшения стартового тока

Большая величина СТ является нежелательной для питающей сети, так как приходится использовать автоматы с большим номинальным током. Кроме того, подбирается силовой кабель увеличенного сечения.

Существует несколько способов снижения СТ системы:

Последовательное подключение

Последовательное подключение к питающей сети нагревательных секций, которое обеспечивается с помощью установки реле выдержки времени. Это устройство применимо в системе, состоящей из нескольких линий (нагревательных секций). Оно позволяет включать каждую линию с определенным временным интервалом (обычно около 5 минут). При данном способе подключения ток в нагревательной секции уменьшится до рабочего (номинального значения) через 5 минут после подачи питания. После этого можно осуществлять включение следующей линии. Таким образом, суммарный СТ всей системы обогрева равен:

Iсумм.пуск=Iном1+Iном2+…+Iпуск.n,

где Iном1, Iном2… — номинальные токи нагревательных секций соответственно 1ой, 2ой и т.д.

Iпуск.n – СТ секции, которая включается в сеть последней.

Чем больше секций включается по такой схеме (т.е. чем больше ступеней включения), тем больше пусковой ток будет стремиться к номинальному току для данной системы. Так, если по такой схеме включить хотя бы 3 группы (одна группа включается напрямую, 2 другие через реле времени через 5 и 10 минут соответственно) при условии равномерного распределения мощностей по группам, то пусковой ток можно снизить почти на 50%.

Пример принципиальной схемы шкафа управления с реле времени

Видео применения реле времени для последовательного включения линий обогрева

Устройство плавного пуска

Устройство в течение всего времени холодного запуска системы (порядка 10-12 минут) поддерживает значение тока на уровне не выше номинального. В этом случае можно использовать силовые и дифавтоматы, рассчитанные на номинальный ток секции. Кроме того, не придется применять питающий кабель с увеличенным сечением. Принцип работы устройства подробно описан в паспорте.

Паспорт устройства плавного спуска ICEFREE-PP.pdf

Согласно максимальной стартовой мощности подбирается также силовой кабель подходящего сечения.

Подбор сечения силового кабеля для системы обогрева

Таблица выбора сечения кабеля по току и мощности с медными жилами

Таблица выбора сечения кабеля по току и мощности с алюминиевыми жилами

Неправильный расчет СТ приводит к выходу из строя системы защиты и управления, что может стать причиной аварийных ситуаций на обогреваемом объекте.

Проблемы из-за неправильного расчета пускового тока

Наиболее частые проблемы, возникающие по причине неправильного расчета пускового тока и в соответствии с этим неправильного выбора оборудования:

Срабатывания автоматов защиты и иных защитных устройств

Срабатывания автоматов защиты и иных защитных устройств при включении системы обогрева из «холодного» состояния. Фактически автоматы защиты нагревательных секций выключатся в первые 10-100 секунд после подачи на них питания. Автомат отключается по перегрузке, срабатывает его тепловой расцепитель. Автомат может работать некоторое время в режиме перегрузки, но ввиду затяжного характера процесса снижения СТ, его запаса не хватает. Для устранения этой проблемы приходится выбирать автомат на большее значение номинального тока.

Данная проблема может быть не выявлена на этапе тестирования или запуска системы, так как максимальный пусковой ток увеличивается при понижении температуры окружающей среды. Если систему тестировали до наступления минимальных температур ошибка возникнет только при включении системы в холодное время года (например, в мороз).

Перегрев силового кабеля

Перегрев силового кабеля возникает по причине неправильного подбора его сечения. Из-за большой длительности пускового процесса греющего кабеля высокое значение СТ нагревает жилы силового кабеля. При этом кабель может расплавиться, возникнуть короткое замыкание и даже пожар на объекте обогрева.

Внимание!

При расчетах системы обогрева необходимо помнить, что в первую очередь максимальный стартовый ток зависит от длины секции кабеля.

Превышение допустимой длины приводит не только к увеличению СТ, но и к преждевременному износу системы.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Примеры электрообогрева

Греющий кабель Samreg

Саморегулирующийся кабель SAMREG 16-2

Розничная цена: 95 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

Розничная цена: 280 р. / м

Саморегулирующийся кабель SAMREG 40-2CR

Розничная цена: 290 р. / м
