Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 / TM24 и аналогичных им моделей:

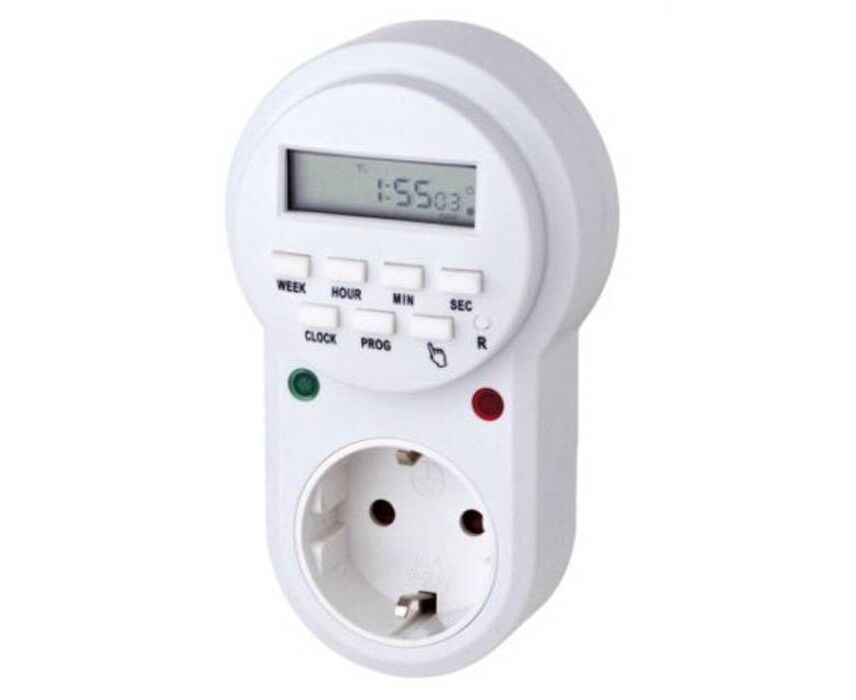

РОЗЕТКА С ТАЙМЕРОМ (TM 21)

Инструкция по применению

Внимательно прочитайте инструкцию перед подключением электроприбора к розетке с таймером.

                                                                                              Важно

Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А. Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки розетки нужно удалить ее из сети и протереть сухой салфеткой.

Нельзя погружать розетку в воду или любую другую жидкость.

Нельзя оставлять без присмотра нагревательные электроприборы подключенными к розетке.

Производитель советует не использовать розетку с такими электроприборами.

Технические характеристики

Характеристики	Значение
Напряжения питания	230 В
Рабочая частота	50 Гц
Максимальная нагрузка прибора	16 А
Минимальная уставка по времени	1 минута
Температура	от –10 до +400С
Точность	±1 минута в месяц
Резерв батареи	1.2 В > 100 ч

                                                           1. Функции кнопок

1.1. MASTERCLEAR: удаление всех данных из памяти, включая текущее время и все программы.

1.2. RANDOM: установка или отмена функции случайного включения.

1.3. CLOCK: используется

-для установки текущего времени в сочетании с кнопками “WEEK”, “HOUR”, “MIN”;

-для установки 12 или 24-х часового формата — с кнопкой “TIMER”;

-для перевода на летнее время – с кнопкой “ON/AUTO/OFF”.

1.4. TIMER: настройка программ в сочетании с “WEEK”, “HOUR”, “MIN”; для установки 12 или 24-х часового формата — с кнопкой “CLOCK”;

1.5 ON/AUTO/OFF: выбор рабочего режима таймера.

1.6 WEEK: установка дня (дней) недели в сочетании с “CLOCK” или “TIMER”.

1.7 HOUR: установка часов в сочетании с “CLOCK” или “TIMER”.

1.8 MIN: установка минут в сочетании с “CLOCK” или “TIMER”.

1.9 RST/RCL: отмена программ или восстановление отмененных программ.

1.10 Красный светодиод: показание статуса выходной мощности. Когда индикатор включен “ON”, есть выходная мощность. Когда индикаторвыключен “OFF”, нет никакой выходной мощности.

                                                                              2.Общие характеристики

2.1 10 программ ВКЛ/ВЫКЛ  “ON/OFF”   с шагом в одну минуту

2.2 Индикатор выходной мощности LED

2.3 Дисплей с секундами

2.4 Выбор режимов ON/AUTO/OFF (включение/авто/выключение)

2.5 Функция случайного включения с плавающим опережением от 10 до 31 минуты с 18:00 до 6:00

2.6 Выбор 12 или 24-х часового режима

2.7 Функция перевода на летнее время

2.8 16 комбинаций дней недели:



№	понедельник	вторник	среда	четверг	пятница	суббота	Воскресенье
1	Mo	Tu	We	Th	Fr	Sa	Su
2	Mo
3		Tu
4			We
5				Th
6					Fr
7						Sa
8							Su
9	Mo	Tu	We	Th	Fr
10						Sa	Su
11	Mo	Tu	We	Th	Fr	Sa
12	Mo		We		Fr
13		Tu		Th		Sa
14	Mo	Tu	We
15				Th	Fr	Sa
16	Mo		We		Fr	Sa

                                                           3.  Включение розетки

3.1 Включите таймер в сеть 230/240 В и заряжайте аккумуляторную батарею приблизительно 14 часов.

3.2 Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTERCLEAR” острым предметом, напр. ручкой или карандашом.

3.3 Теперь можно делать настройки таймера.



4. Установка текущего времени

4.1 Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”. Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.

4.2 Отпустите обе кнопки. Неделя и время будут установлены.

4.3 Чтобы перезагрузить неправильное время, повторите вышеперечисленные действия.

5. Установка программ

Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.

5.1. Один раз нажмите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.

5.2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или группу дней. Установите время, нажимая кнопки “HOUR” и  “MIN”.

5.3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.5.2., чтобы установить время отключения.

5.4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.5.2 и 5.3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.

5.5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.

Пример

Нужно запрограммировать включение на 17:15,  выключение на 22:30 каждый день.

a)      Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.

b)      Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.

c)      Нажимайте “HOUR”, пока на дисплее не появится 17:00.

d)      Нажимайте “MIN”, пока на дисплее не появится 17:15.

e)      Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.

f)        Для настройки выключения повторяйте п.п.c и d, пока на дисплее не появится 22:30

6. Настройка — включение/авто/выключение

Рабочие режимы не могут быть изменены во время программных настроек.

6.1 Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.

6.2 Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “ON” или  OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “ON”, выход электропитания всегда включен. Если выбран режим “OFF”, выход электропитания постоянно отключен.

6.3 Если поменять режим “ON” на “AUTO”, таймер сохранит настройку “ON” до следующей настройки таймера.

7. Функция плавающего включения

7.1 Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.

7.2 Если включена эта функция, настройки будут выполняться с плавающим опережением от 10 до 32 минут между 18:00 и 6:00.

7.3 Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.

8. Режим 12/24 часа

Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.

9. Перевод на летнее время

9.1 Нажмите “CLOCK” и  “ON/AUTO/OFF” одновременно, на дисплее – “S”. Часы будут идти на один час вперед.

9.2 Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “S” исчезнет.



Универсальная схема подключения датчика движения для освещения



Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)

В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

• поддерживайте датчик в чистоте, поскольку загрязнение отрицательно сказывается на радиусе действия и качестве работы устройства (см фото №5)

рейтинг топ-11 по версии КП

Розетки с таймером — это электронные или механические устройства для управления работой бытового электрооборудования по заданному алгоритму. Работа приборов только в необходимые интервалы времени экономит потребление электроэнергии, а хозяину можно не бояться забыть что-нибудь включить или выключить.

На сегодняшнем рынке предлагается большое количество разных моделей таких розеток, и выбор подходящего варианта может быть непростым. Редакция «Комсомольской правды» составила собственный рейтинг электронных и механических розеток с таймером, основываясь на мнениях пользователей и советах эксперта.

Выбор редакции

ROBITON EL-01

ROBITON EL-01. Фото: yandex.market.ru

Редакция КП выбрала эту модель электронной розетки с таймером лучшей, так как она имеет аккумулятор, который обеспечивает бесперебойную работу до 100 часов при отключении центральной электроэнергии. Имеет 10 программ, программируется на неделю или сутки. Кроме того, розетка компактная, а при использовании в блоке розеток не перекрывает соседние. Функция «Random» создает «эффект присутствия». По соотношению цены и качества это лучший выбор среди подобных моделей.

Основные характеристики

Тип	розетка-таймер
Отсчет времени	электронный
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3600 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Особенности	встроенная батарея, встроенный дисплей

Плюсы и минусы

Функция «Random», встроенный аккумулятор, 10 программ, программирование на сутки или неделю, компактные размеры

Маленький дисплей, язык настроек английский, инструкция сложно читается из-за мелкого шрифта

Топ-5 лучших электронных розеток с таймером 2023 года по мнению КП

1. РТЦ-3

РТЦ-3. Фото: yandex.market.ru

В розетке 10 программ, которые позволяют настроить включение/отключение нескольких приборов по отдельному алгоритму в течение суток. Совокупная нагрузка не должна превышать 3680 Вт. Встроенный аккумулятор поддерживает бесперебойную работу до 100 часов в случае отключения электроэнергии. Функция «Random» создает «эффект присутствия». За месяц работы погрешность отсчета времени 1 мин.

Основные характеристики

Питание	220В / 50 Гц
Подключаемая нагрузка	до 16А / 3680 Вт
Напряжение нагрузки	220 В
Точность	±1 мин/мес
Особенности	память 10 программ, дисплей

Плюсы и минусы

Функция «Random», 10 программ, встроенный аккумулятор, компактные размеры, большой дисплей

Возможность программирования только на сутки, кнопка «Reset» для сброса настроек труднодоступна, настройки отображаются на английском языке

2. TDM ТРЭ-01

TDM ТРЭ-01. Фото: yandex.market.ru

Розетка имеет 20 программ и ее можно запрограммировать на неделю или сутки. При перебоях подачи электроэнергии способна работать 100 часов от аккумулятора. Есть функция «Случайная задержка» для работы в произвольном диапазоне, она работает по заданной программе с задержкой от 2 до 30 минут. При подключении ее к осветительным приборам создается «эффект присутствия» на время, когда хозяев нет дома. Функция «Обратный отсчет» позволяет контролировать оставшееся до какого-то события время, максимальное время установки 24 часа.

Основные характеристики

Отсчет времени	электронный
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3500 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Способ монтажа	открытая установка
Класс защиты	IP20
Количество ячеек памяти	20
Потребляемая мощность	1 Вт

Плюсы и минусы

Работа от аккумулятора, функции «Случайная задержка», «Обратный отсчет», 20 программ

Маленький дисплей, западающие кнопки в процессе эксплуатации, нет режима интервального отключения

3.

Feron TM24 23257Feron TM24 23257. Фото: yandex.market.ru

Розетка имеет 20 программ, программируется на неделю. Она компактная, при подключении в блок розеток не заговаривает соседние. На большом дисплее настройки хорошо читаются. Функция обратного отсчета времени позволяет контролировать время до включения или выключения прибора в течение 24 часов. Максимальная мощность нагрузки до 3600 Вт. Влагозащита не предусмотрена, поэтому ее нельзя устанавливать в помещениях с повышенной влажностью или на улице.

Основные характеристики

Отсчет времени	электронный
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3600 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Способ монтажа	открытая установка
Программный цикл	недельный
Особенности	встроенный дисплей

Плюсы и минусы

20 программ, программируется на неделю, компактная, функция обратного отсчета, настройки хорошо читаются

Греется при подключении нагрузки свыше 3000 Вт, не комплектуется аккумулятором, инструкция сложна для понимания из-за стилистики изложения

4.

Brennenstuhl 1506120Brennenstuhl 1506120. Фото: yandex.market.ru

Розетка с механическим отсчетом времени, но относится к электронным, поскольку комплектуется датчиком темноты и светодиодным индикатором. Имеет 6 программ настройки, функцию обратного отсчета времени с шагом 2 часа. Класс защиты позволяет использовать во влажных помещениях или на улице, учитывая диапазон рабочей температуры от -10 до +40 градусов.

Основные характеристики

Отсчет времени	механический
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3600 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Способ монтажа	открытая установка
Программный цикл	суточный
Класс защиты	IP44

Плюсы и минусы

Защита от влаги, функция обратного отсчета, датчик темноты

Нет дисплея и аккумулятора, механический отсчет времени

5.

TMH-E-5TMH-E-5. Фото: yandex.market.ru

Имеет 10 программ, программируется на неделю. Комплектуется двумя розетками, но лишь одна из них может использоваться в режиме таймера, другая — только в режиме обычной розетки для подключения электроприборов. Каждая из них рассчитана на нагрузку не более 1800 Вт. Эта модель подходит только для использования в закрытых сухих помещениях, так как имеет низкий класс влагозащиты.

Основные характеристики

Цвет	белый
Тип таймера	электронный
Максимальная мощность	3600 Вт (1800 на одну розетку)

Плюсы и минусы

Розетка имеет 10 программ, суммарная максимальная мощность нагрузки 3600 Вт, гарантийный срок службы 2 года

Небольшой дисплей, из двух розеток в комплекте, только одна выполняет функцию таймера

Топ-5 лучших механических розеток с таймером 2023 года по мнению КП

1. Duwi 25804 9

Duwi 25804 9. Фото: yandex. market.ru

Может эксплуатироваться во влажных помещениях или на улице под козырьком. Время включения/отключения электроприборов можно устанавливать с шагом 30 минут. Таким образом, можно задавать до 48 переключений в сутки. Из-за больших габаритных размеров при подключении в блок розеток закрывает собой соседние розетки. Максимальная нагрузка не должна превышать 3680 Вт.

Основные характеристики

Отсчет времени	механический
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3680 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Класс защиты	IP44
Программный цикл	суточный
Макс. количество включений в сутки	48
Потребляемая мощность	1 Вт

Плюсы и минусы

Возможность эксплуатации во влажном помещении, по отзывам потребителей надежна в эксплуатации

При использовании в блоке розеток закрывает соседнюю

2.

REV 05161 9REV 05161 9. Фото: yandex.market.ru

Шаг установки времени 15 минут, всего возможно до 96 включений/отключений в сутки. Модель рассчитана на использование в закрытых сухих помещениях. Из-за большого размера нет возможности подключить сразу несколько штук в блок розеток. Максимально допустимая мощность нагрузки 3680 Вт. Влагозащита низкая, поэтому розетку нельзя устанавливать в помещениях с высоким уровнем влажности или на улицу.

Основные характеристики

Отсчет времени	механический
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3680 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Класс защиты	IP20
Макс. количество включений в сутки	96

Плюсы и минусы

Шаг настройки времени 15 минут, высокая мощность

Большой размер, нельзя использовать в помещениях с повышенной влажностью и на улице

3.

Smartbuy SBE-STM2Smartbuy SBE-STM2. Фото: yandex.market.ru

Шаг установки времени 15 минут, максимальное число включений/отключений 96 в сутки. У розетки простой механизм настройки, но при работе она издает потрескивание.

Розетку можно использовать в закрытых сухих помещениях с небольшой запыленностью (офис, жилое помещение). По отзывам покупателей, через 2-3 месяца эксплуатации погрешность отсчета времени достигает 3 минут.

Основные характеристики

Номинальный ток	16 А
Максимальная мощность нагрузки	3500 Вт
Режим работы	24 часа (суточный)
Шаг установки времени	15 минут
Количество ячеек памяти вкл-выкл	96
Степень пылевлагозащиты	IP20

Плюсы и минусы

Простой механизм настройки, надежная

При работе издает шум, в процессе эксплуатации за короткий срок возникает погрешность отсчета времени

4.

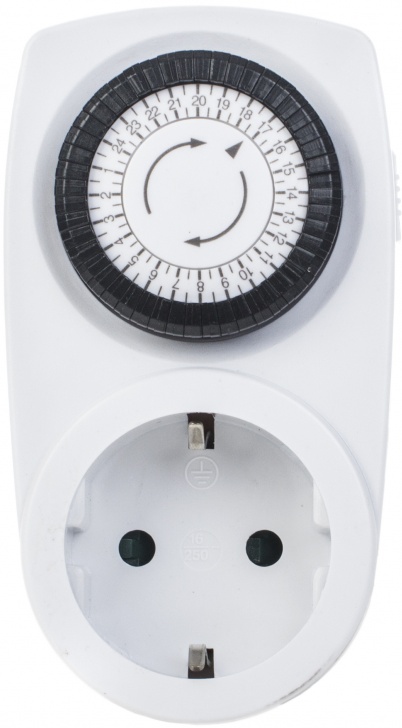

UST-M10UST-M10. Фото: yandex.market.ru

Шаг настройки времени 30 минут, 48 включений/отключений в сутки. По отзывам покупателей, надежна и проста в использовании. При отключении электричества в сети настройки сбиваются и их приходится выставлять заново.

Использовать розетку можно в сухих закрытых помещениях с небольшой запыленностью (жилой дом, квартира, офис). Максимально возможная мощность подключаемых приборов не должна превышать 3500 Вт.

Основные характеристики

Тип	розетка-таймер
Отсчет времени	механический
Максимальный ток нагрузки	16 А
Максимальная мощность нагрузки	3500 Вт
Напряжение нагрузки	220 В (1 фаза)
Количество каналов	1
Класс защиты	IP20
Макс. количество включений в сутки	48

Плюсы и минусы

Простота настройки и эксплуатации

При отключении электропитания в сети настройки сбрасываются

5.

REXANT11-6005REXANT11-6005. Фото: yandex.market.ru

Шаг настройки времени 15 минут, максимально возможное число включений/отключений в сутки 96. Из-за больших габаритных размеров при включении в блок розеток закрывает соседние.

По отзывам покупателей, в течение первого месяца эксплуатации часто встречаются бракованные: у розеток ломаются пластмассовые детали или механизм отсчета времени. Однако, по гарантии можно поменять некачественный товар в течение 12 месяцев.

Основные характеристики

Количество гнёзд (постов)	1 шт
Номинальный ток	16 А
Номинальное напряжение	230 В
Материал	пластик
Класс защиты	IP20
Максимальная мощность нагрузки	3500 Вт
Гарантийный срок	12 мес

Плюсы и минусы

Низкая цена, шаг установки времени 15 мин., гарантия производителя 12 месяцев

Большой размер, много случаев поломки в течение месяца эксплуатации

Как выбрать розетку с таймером

Электронные розетки имеют 6, 10, а некоторые 20 программ. Они позволяют настроить работу нескольких приборов с разными алгоритмами на сутки или неделю.

В некоторые моделях есть функция «Random» — произвольное включение и отключение освещения в темное время суток с 18.00 до 06.00. Таким образом создается «эффект присутствия» в помещении. Эту опцию целесообразно использовать, чтобы отпугнуть нежелательных гостей и обезопасить имущество на то время, когда хозяев нет дома. Похожая настройка — «Случайная задержка». Отличие только в том, что ее можно активировать и днем, и ночью.

Практически все электронные розетки комплектуются встроенными аккумуляторами, которые обеспечивают бесперебойную работу в случае отключения электроэнергии. Все устройства, за редким исключением, снабжены дисплеями, на которых отображаются текущие настройки.

Механические розетки с таймером по функциональным возможностям уступают электронным: они могут лишь включать и отключать прибор с шагом от 15 минут до нескольких часов в течение суток. Однако, по отзывам потребителей, они надежней электронных, поскольку в них практически нечему ломаться.

И электронные, и механические розетки имеют стандартную защиту от пыли IP20. Розетки со степенью защиты IP44 можно использовать в помещениях с повышенной влажностью и на улице под козырьком, который защитит ее от брызг дождя. Обычно температура эксплуатации розеток варьируется в пределах от -10°C до 40°C.

Популярные вопросы и ответы

На самые частые вопросы потребителей редакция «Комсомольской правды» попросила ответить эксперта, Юрия Слепухова, электротехника по локальным сетям на торговых и промышленных объектах.

С какими устройствами можно использовать розетки с таймером?

По словам Юрия Слепухова, в быту розетки с таймером можно использовать с теми приборами, которые начинают работать непосредственно после включения. Например, нет смысла использовать с такой розеткой стиральную машину, микроволновку и т.д., так как их недостаточно просто включить — надо также задать режим работы. При этом с простыми электроприборами такие розетки использовать очень удобно.

Например, можно включить автоматический полив растений на участке или обогреватель для того, чтобы он к определенному времени нагрел помещение. Кроме того, можно использовать розетки с таймером и в целях безопасности: создать эффект присутствия в доме или квартире с помощью включения света в определенное время.

Также нужно обращать внимание на максимальную мощность, на которую рассчитана розетка. Если она небольшая, то подключать к ней можно только маломощные приборы. И наоборот, если мощность высокая, можно включать более энергоемкие устройства. На промышленных объектах розетки с таймером обычно используются для автоматического отключения на ночь всего электрооборудования.

Чем отличается розетка с таймером от умной розетки?

Розетка с таймером — это простое устройство. Она может только включать и выключать прибор в определенное время и на определенный срок. Умная розетка имеет больший функционал: например, ею можно управлять со смартфона или голосом, интегрировать в систему «Умный дом». Некоторые модели умных розеток могут отправлять уведомление о начале или завершении работы на смартфон пользователя. Еще одно отличие между этими устройствами — цена, умная розетка будет стоить на порядок дороже.

Как работает механический таймер на розетке?

Механический таймер представляет собой диск с делениями, каждое из которых обычно равно 15 минутам. В зависимости от модели розетки, для работы таймера деления нужно либо поднять, либо утопить. Например, если для работы розетки деления утапливаются, и нужно сделать так, чтобы прибор от нее работал 2 часа в день, с 14 до 16 часов, нужно утопить все деления, которые находятся в этом временном промежутке.

ansult 006051 Инструкция по эксплуатации таймера

ansult 006051 Инструкция по эксплуатации таймера ansult 006051 Инструкция по эксплуатации таймера

и 006051 Таймер

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Важный! Внимательно прочтите инструкцию пользователя перед использованием. Сохраните их для дальнейшего использования. (Перевод оригинальной инструкции).

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

• Только для использования внутри помещений.
• Не соединяйте два или более таймера вместе.
• Не подключайте приборы, требующие силы тока более 8 А.
• Не подключайте приборы мощностью более 1800 Вт.
• Всегда проверяйте, полностью ли вилка подключенного прибора вставлена ​​в розетку на таймере.
• Если таймер нуждается в очистке, отключите его от сети и протрите сухой тканью.
• Не погружайте таймер в воду или любую другую жидкость.
• Не подключайте к таймеру обогреватели и другое подобное оборудование.
• Убедитесь, что управляемый прибор выключен, прежде чем подключать его к таймеру.

СИМВОЛЫ

• Сертифицировано CE в соответствии с применимым
• Утилизируйте выброшенный продукт как электротехнические отходы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение: 230 В ~ 50 Гц
• Максимальная нагрузка: 1800 Вт
• Сила тока: Max8A

ОПИСАНИЕ

1. Фотоэлемент
2. Кнопки для управления/обратного отсчета света
3. Сброс
4. Переключатель для ручного включения/выключения
5. Индикатор состояния для режима включения/выключения

ФУНКЦИИ

ФУНКЦИИ
Обозначение	Описание
слева	Обратный отсчет 7 часов.
2H	Обратный отсчет 2 часа.
4Ч	Обратный отсчет 4 часа.
6ч	Обратный отсчет 6 часов.
СХ	Обратный отсчет 8 часов.
Режим фотоэлемента.
Выключатель — ручной вкл./выкл.
Р	Сброс текущей настройки

ИСПОЛЬЗОВАНИЕ

1. Подключите прибор к таймеру.
2. Подключите таймер к розетке. Таймер находится в автоматическом режиме, что означает, что он запускается, когда темнеет, и выключается, когда становится светло.
3. Запустите подключенное устройство.
4. Нажмите кнопку AUTO, чтобы активировать автоматический режим, что означает, что таймер запускается, когда становится темно, и выключается, когда становится светло.
5. Нажмите кнопку требуемого времени обратного отсчета (1ч, 2ч, 4ч, 6ч или 8ч). Таймер запускается, и подключенный прибор включается, когда темнеет, и автоматически выключается по истечении установленного времени. Если во время обратного отсчета появляется свет, фотоэлемент выключает подключенный прибор.
6. Нажмите переключатель, чтобы запустить/остановить подключенное устройство вручную, независимо от фактической настройки.
7. Нажатие кнопки для другого периода обратного отсчета во время обратного отсчета останавливает обратный отсчет и начинается новый обратный отсчет.

ПРИМЕЧАНИЕ:

• Фотоэлемент должен быть размещен так, чтобы на него попадал дневной свет, чтобы функция управления освещением работала должным образом. Фотоэлемент не должен быть накрыт или подвергаться воздействию прямых солнечных лучей.
• Во избежание непреднамеренной активации не размещайте фотоэлемент там, где он подвергается воздействию искусственного света.
• Если фотоэлемент обнаруживает яркий свет во время обратного отсчета, таймер автоматически выключает подключенный прибор до тех пор, пока снова не станет темно.

Документы/ресурсы

ansult 006051 Таймер [pdf] Руководство по эксплуатации 006051 Таймер, 006051, Таймер

теги: 006051, 006051 Таймер, ansult, Timer,

Поиск на любом устройстве:

Вернуться к началу ⬆

Stanley LampMaster Twin 2 Розетка 24-часовой механический таймер на штифтах :: Как мне найти

1. Главная
2. Заглушки
3. Stanley LampMaster Twin 2 розетки 24-часовой механический таймер

---

• Схема проезда
• Описание
• Другое Описание
• Предупреждения
• Дистрибьютор
• СКП



Схема проезда

Инструкции: 1. Найдите электрическую розетку рядом с устройством, которым вы хотите управлять. 2. Установите переключатель «ВКЛ/таймер», расположенный рядом с циферблатом, в положение «таймер» и включите таймер в розетку. 3. Установите текущее время – поворачивая по часовой стрелке, совместите стрелку (см. схему) на лицевой стороне таймера с текущим временем (линии под цифрами указаны с шагом 30 минут). Нет необходимости прикасаться к контактам, чтобы установить текущее время. Примечание: циферблат основан на AM/PM. 4. Серые контакты таймера на внешней стороне циферблата контролируют время включения и выключения таймера. На заводе контакты таймера находятся в нажатом положении, что означает, что подключенные устройства будут включены. Если контакты вытянуты вверх, подключенные устройства в это время будут ВЫКЛЮЧЕНЫ. Определите желаемое время начала и нажмите все контакты до желаемого времени выключения. Например: чтобы включить таймер в 17:00 и выключить в 22:00, нажмите на все контакты между 17:00 и 22:00. Вы можете установить несколько раз включения и выключения. Вы можете установить таймер на включение наружного освещения в 17:00, выключение в 22:00, повторное включение в 5:00, повторное выключение в 8:00 и т. д. 5. Подключите ваше электрическое устройство непосредственно к таймеру. Для правильной работы таймера электрическое устройство должно быть включено. Вы можете отменить работу таймера, установив переключатель «ВКЛ/таймер» (расположенный на передней панели) в положение ВКЛ (верхнее положение). Обязательно установите переключатель обратно в положение таймера (нижнее положение) для правильной работы таймера. В случае сбоя питания переустановите время дня, как указано в шаге 3 выше. Ограничения таймеров: Устройствам синхронизации требуется питание для правильной работы. Если питание переменного тока таймера отключено, свет или другое устройство, подключенное к таймеру, не будет работать. Примечания: Устройство, которое вы подключаете к таймеру, должно быть включено. Убедитесь, что AM и PM указаны правильно в текущем времени и в настройках программы. Это устройство не является сетевым фильтром. Штыри таймера установлены на заводе в положение «нажато вниз» («ВКЛ»). Потяните булавки вверх для интервалов «ВЫКЛ» таймеров. Сохраните эту инструкцию!



Описание

Stanley® Lamp Master™ Twin 2-выходной механический таймер на 24 часа. Автоматически включает и выключает лампы, приборы и другие электрические устройства. 2 поляризованные розетки. Ежедневно. КЛЛ. В помещении. Качественные товары для безопасного отдыха.

Другое Описание

3 года ограниченной гарантии. Две поляризованные розетки. Программа повторяется каждые 24 часа. Возможно несколько настроек включения/выключения в течение 24 часов. Устанавливается с интервалом в 30 минут. 48-контактный установочный диск. Конструкция скользящего штифта предотвращает потерю штифтов. Переключатель ручного управления. ETL одобрен для ламп CFL. Сверхмощная нагрузка 15 ампер. Полная инструкция внутри. Рейтинг: 125В переменного тока/60Гц/15А/1875Вт резистивная 10А/1250Вт вольфрам. Электронный балласт 500 ВА. Моторная нагрузка 1/2 л.с. Stanley и логотип Stanley являются зарегистрированными товарными знаками Stanley Black & Decker, Inc. или одной из ее дочерних компаний и используются по лицензии. Трехлетняя ограниченная гарантия: Если в течение первого года с даты покупки данное устройство выйдет из строя из-за дефекта, замените его при покупке или отправьте его с предоплатой и подтверждением покупки по адресу The NCC, 140 58th Street, P. O. Box 67, Brooklyn, New York 11220. Устройства, которые не работают в течение второго или третьего года с даты покупки, должны быть отправлены с предоплатой и подтверждением покупки в NCC. Заменим блок. Эта гарантия не распространяется на нормальный износ и повреждения, возникшие в результате несчастного случая, модификации или неправильного использования. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата. Помощь в обслуживании клиентов: Бесплатный номер 1-800-730-3707. Часы работы: с 10:00 до 18:00 по восточному поясному времени, с понедельника по пятницу. 1-800-730-3707. www.thencc.com. ©2014 НКЦ.

Предупреждения

Не подключайте этот таймер к удлинителю или другому электрическому адаптеру. Подключайте напрямую к электрической розетке.
Не подключайте этот таймер к приборам, содержащим нагревательные элементы (кухонные приборы, обогреватели, утюги и т.
