Как пользоваться термоусадочной трубкой — 5 правил и ошибки

Существует несколько способов нагрева при работе с термоусадочной трубкой ТУТ. Каждый из них может быть применен с разными видами термоусадки, а вот к некоторым может и не подойти или даже испортить изоляцию.

Самый дешевый и спорный вариант – это спички. Пользуются ими когда нет под рукой другого инструмента, да и термоусадка очень малых размеров и сечений. Для больших размеров это не лучший вариант.

В итоге получается не очень аккуратная форма сжатия трубки, и весь процесс может занять продолжительное время, если речь идет о более крупных изделиях. А сколько спичек потребуется, если изолировать нужно не одно соединение, а несколько десятков?

Зажигалка в этом деле тоже не всегда помощник.

В тех помещениях, где невозможно использовать пламя или открытый огонь, пытаются приспособить обыкновенный фен для сушки волос. Однако требуемую температуру для качественного сжатия термоусадки он создать не способен.

Оптимальная температура усадки — от 90 до 140 градусов, в зависимости от марки изделия.

У бытового фена температура потока на выходе низкая, всего в нескольких сантиметрах от сопла, он может выдать около 70С. Узконаправленные насадки могут помочь при нагреве небольших диаметров, но применение нестандартных, приводят к выходу из строя самого фена. А ведь бывают термотрубки с усадкой в 350 градусов!

В итоге может получиться не дожатое или не до конца изолированное место соединения, куда легко будет проникать вода и впитываться влага. Поэтому вместо того, чтобы использовать подручные средства, старайтесь всегда применять профессиональный инструмент.

Инструмент для работы с трубкой ТУТ

Фактически такого инструмента для термоусадки в быту 5 видов:

Промышленный фен это идеальный инструмент для тонкостенных трубок. Он имеет в своем ассортименте не только регулировку температуры, но разнообразные насадки. Подобрать себе требуемый набор можно по ссылке.

Конечно, если вы не обладатель аккумуляторного инструмента, то строительным феном можно работать только если у вас поблизости есть напряжение 220 Вольт. Даже наличие генератора не всегда гарантирует нормальную работу фена из-за его большой мощности.

Характеристики

Это является его главным недостатком и неудобством. Кроме того прогреть толстостенные трубки даже мощным феном не всегда получается. Качество здесь будет явно страдать.

Еще перед началом работы с феном, трубку придется немного придерживать. Иначе мощная струя воздуха может сдвинуть ее с места. Инфракрасная горелка в этом случае имеет преимущество. Воздушных потоков она не создает, а ее лучи прогревают очень быстро.

Только обязательно учитывайте, что темные трубки поглощают тепло гораздо быстрее, чем светлые или разноцветные. Забыв об этом можно легко прожечь изоляцию.

Газовые горелки имеют несколько функций пламени. Термотрубки нужно усаживать мягким пламенем. Как понять, что пламя мягкое и подходит для усадки? Оно должно содержать языки желтого цвета. То же самое относится и к газовым паяльникам.

Пропановая же горелка – единственный инструмент оптимально подходящий для толстостенных трубок.

При работе горелкой или феном нужно постоянно делать круговые поступательные движения. Не останавливайтесь на одном месте, иначе можете легко прожечь изоляцию.

Вообще выбор инструмента для усадки зависит от следующих параметров:

  • толщина стенки
  • типоразмер трубки
  • материал из которого они изготовлены

Более подробно об этих характеристиках можно прочесть в статье ”10 видов термоусадочной трубки.”



Правила по монтажу термоусадочной трубки

  • если трубка большой длины нагревайте ее от середины, постепенно продвигаясь к краям. Таким образом вы предотвратите образование воздушных пузырей и зазоров. Особенно это касается термоусадок с клеевым слоем.

При этом не нужно торопиться. Сначала изделие прогревается и усаживается по всей окружности и только потом можно продвигаться постепенно вперед.

  • помните, что термоусадка уменьшается не только по диаметру, но и по всей длине

Уменьшение конечно происходит не в 2,3 раза, а на несколько процентов (максимально 15%). Так что не удивляйтесь если трубка ТУТ изначально была 10см, а в последствии стала короче на 1,5см. Поэтому при выборе нужных по размеру отрезков всегда делайте небольшой запас.

Особенно заметно сокращение длины при соединении и изоляции материалов разных диаметров.

Почему-то все забывают учесть в этом случае перепад высот, а на него тоже уходит приличный запас.

Если вы не знаете точно, достаточным ли будет выбранный размер или нет, то в этом случае лучше пренебречь вышеуказанным советом, по поводу начала прогрева с середины.

Здесь придерживайтесь иного правила — нагревайте трубку не с середины, а с одного края до другого. Тем самым можно уменьшить продольное сокращение ее длины.

  • когда термоусадка изолирует какую-либо металлическую поверхность или изделие с хорошей теплопроводностью, необходимо предварительно эту поверхность прогреть.

Таким образом стенки склеятся более плотно и удастся избежать так называемых ”холодных рубцов”. В первую очередь это касается трубок больших диаметров, без предварительного прогрева избежать перекоса вряд ли получится.

Кроме того, из-за разности температур может образоваться конденсат, который вы «запечатаете» прямо на изоляцию. А вообще любую поверхность материала перед работой необходимо зачистить и обезжирить. Делается это тканью промоченной спиртом или растворителем.

Если на металле есть посторонние острые кромки, то их нужно убрать и зашлифовать.

  • при самостоятельном отрезании и укорачивании трубки, делайте это острым ножом, а лучше ножницами, чтобы не оставлять заусенцев. Ее края после реза должны быть гладкими, только в этом случае трубка будет усажена максимально плотно.
  • при ремонте электропроводов, если термоусадка коротковата, не следует принудительно ее растягивать при нагревании

Безусловно, таким образом можно увеличить ее длину больше чем в два раза.

Однако при этом, в эти же два раза уменьшается и толщина изолирующей стенки. И соответственно электрическая прочность будет уже в меньших пределах (для тонкостенных это обычно 600В), и когда-нибудь фаза обязательно пробьет на корпус или другую жилу.

Кроме того уменьшается и механическая прочность. Как долго теперь прослужит ваше соединение загадка. Если конечно такой вариант вы используете для слаботочки, телефонных кабелей или USB, то может что-то и сработает. Плюс никто не запрещает таким же образом надеть поверх первого слоя, еще один такой же растянутый термокембрик.

Точно также некоторые умудряются круглогубцами увеличить ширину, расширяя трубку еще в холодном состоянии. Тем самым, пытаясь из дешевой ТУТ 2к1 сделать аналог дорогой 4к1.

Делать этого не рекомендуется, даже в качестве времянки. С виду надежная изоляция может лопнуть в самый неподходящий момент, например когда будет находиться у вас в руках под напряжением.

Статьи по теме

Для чего нужна термоусадочная трубка

Термоусадочная трубка (далее ТУТ) – трубка, изготовленная из специального материала, клетки которого способны прижиматься друг к другу при нагревании. Нужна она для изоляции проводов или защиты других предметов. В интернете можно часто увидеть фото термоусадочной трубки.

Широкое применение термоусадочная трубка получила в радиотехнике, автомобилестроении, электроники и любых других видах деятельности, где используются провода.

Термоусадочный материал является диэлектриком, так как по структуре и происхождению схож с обыкновенной резиной.


Содержимое статьи

Основная информация

Объективно говоря, ТУТ – это замена старой доброй изоленты. Один минус такой альтернативы – это то, что ее практически невозможно использовать на поверхностях, имеющих разную толщину.

Помимо основного свойства термоусадки трубки имеют еще и различные цвета. Среди них часто встречаешь красный, синий, зеленый, а также желтый цвета. Также бывают и полосатые.

Цвет нужен не только для красоты, а также для маркировки проводов разного типа и назначения. А это сильно упрощает работу с ними, в случае поломки.

Про маркировку проводов необходимо рассказать подробнее. В основном, такая маркировка применяется в трехфазных электрических цепях, где применяются красные, желтые и зеленые цвета. Каждый цвет соответствует своей фазе. Заземление обычно маркируют ТУТ с желтыми и зелеными полосками.

Характеристики термоусадочных трубок

ТУТ могут сильно отличаться друг от друга по своим характеристикам. Поэтому необходимо знать, как выбрать термоусадочную трубку и те характеристики, на которые стоит обратить свое внимание.

Коэффициент усадки – показывает то, во сколько раз уменьшается размер материала после нагревания. Может варьироваться от 1:2 до 1:6.


Клеевой состав. Может довольно сильно отличаться, поэтому некоторые виды ТУТ могут не подходить к определенным поверхностям.

Состав трубки. Он может быть разным, но чаще всего основой являются ПВХ или фторполимер.

Цвет. Не влияет на какие-либо характеристики, просто нужен для удобства использования.

Устойчивость к перепадам температуры, различным коррозийным воздействиям, химикатам, прямым лучам света и прочему.

Прочность трубки. Практически полностью зависит от размера термоусадочной трубки, а именно толщины ее стенок, поэтому их разделяют на три категории: толстоо-, средне- и тонкостенные.

Толсто- и тонкосненные ТУТ после нагрева могут иметь толщину стенок от 1,5 мм до 4,5 мм. Коэффициент усадки при этом находится в районе от 1:2 до 1:6. У таких трубок с внутренней стороны нанесен клей. Тонкостенные же имеют толщину стенок до 1 мм и коэффициент усадки – от 1:2 до 1:4. Также они могут быть как прозрачными, так и цветными.


Характеристики тонкостенных ТУТ

Хотелось бы отдельно сказать про некоторые особенности тонкостенных термоусадочных трубок, ведь они зачастую отличаются от трубок других категорий.

А именно тонкостенные ТУТ имеют следующие характеристики:

  • Самозатухание;
  • При горении не выделяются вредные галогены;
  • Повышенная термостойкость;
  • Сниженная температура термоусадки;
  • Повышенная устойчивость к ультрафиолетовым лучам;
  • Увеличенная сопротивляемость механическим и химическим воздействиям.

Полезные сведения при использовании ТУТ

Производители часто указывают диаметр трубки в двух числах. Первая цифра показывает диаметр трубки до усадки, а вторая – после.

Следуя из предыдущего сведения, при покупке термоусадочной трубки важно учесть размер самой трубки. Диаметр до усадки должен быть больше предмета, который будет вставляться в трубку. А диаметр после усадки наоборот, немного меньше, чтобы плотно прилечь и приклеиться к поверхности.

Очень важно, чтобы трубка была целой и на ней не было видимых повреждений. Иначе, вы рискуете плохо изолировать предмет, что ни приведет не к чему хорошему.

В случае, если вы используете термоусадочную трубку с клеевым слоем, то поверхность, на которую будете накладывать ТУТ, необходимо обработать. Обезжирить и почистить. А также обшкурить наждачкой, для лучшего сцепления.


Да и вообще, всегда нужно проверять поверхность, ведь любой острый конец – шанс того, что при усадке или после нее трубка порвется. А тогда придется все переделывать.

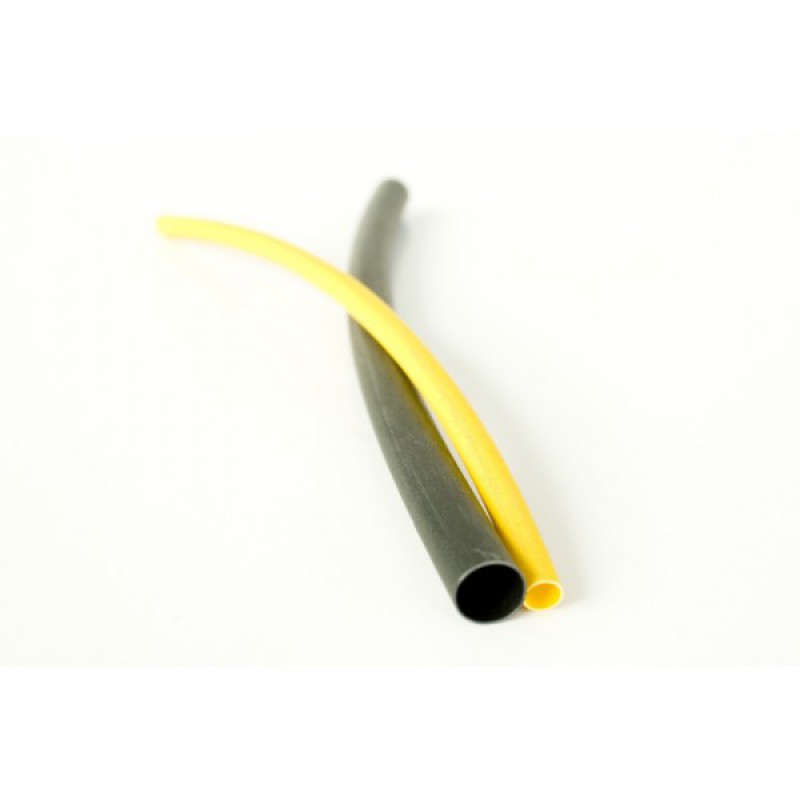

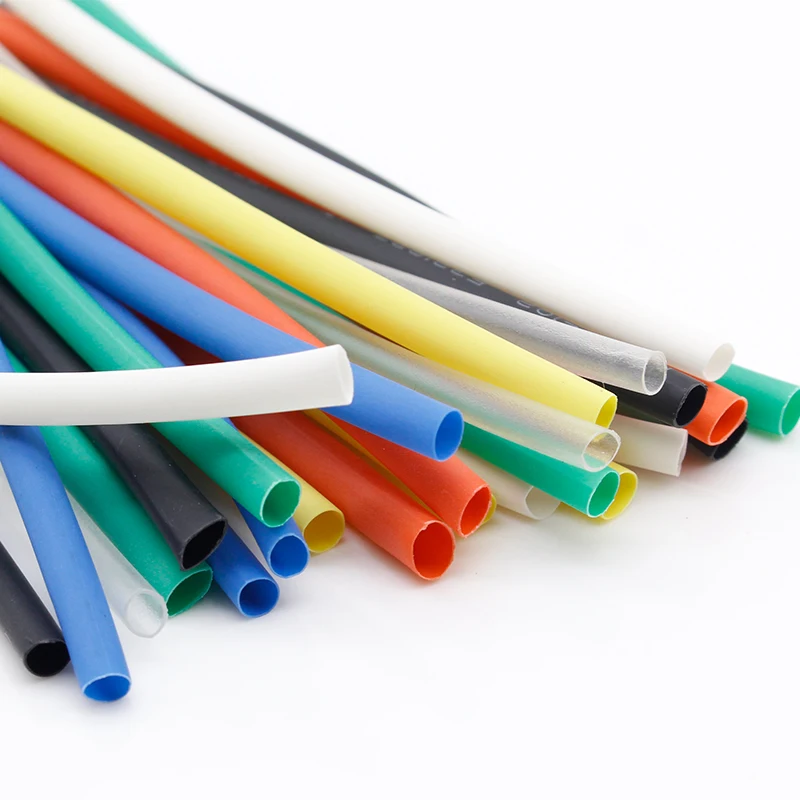

Фото термоусадочной трубки

Также рекомендуем просмотреть:

Вам понравилась статья?

Термоусадочная трубка – что это такое, из чего сделана, для чего нужна, основные характеристики

В электротехнике широко применяется такой изоляционный материал, как термоусадочная трубка. Она проста и удобна в применении, обладает свойствами памяти формы и служит несколько десятков лет без изменения своих первоначальных характеристик.

Что такое термоусадочная трубка?

В 50-е годы прошлого столетия инновационным изобретением американского инженера Джадсона Дугласа Ветмона стала термоусадочная трубка. Она позиционировалась как аналог привычной всем ПВХ изоленты и быстро пришлась по вкусу профессиональным электрикам и радиолюбителям. В наши дни термоусадочная трубка – это специальный изоляционный материал, изготовленный из термоусаживающегося полимера. Ее еще именуют термотрубкой или термокембриком.

Под воздействием высокой температуры такая трубка изменяет свои габариты. В поперечной оси она способна сжиматься от 2-х до 6-ти раз, а вот продольное сжатие у качественного изделия составляет не более 8-10 %. То есть материал способен практически неограниченное количество раз сжиматься и возвращаться в первоначальную форму в продольной оси практически без изменения длины. При сжатии толщина стенок материала повышается, усиливая электроизоляционные свойства.

Из чего сделана термоусадочная трубка?

Разработкой термопластов, то есть веществ, которые при нагревании легко меняют свою форму, ученые занимались еще в начале прошлого столетия. Одним из результатов их деятельности и стала сейчас популярная термоусаживаемая трубка. Она изготавливается из полимеров с добавлением особых веществ. В числе основного сырья может быть:

  • полипропилен;
  • полиэтилен;
  • полиолефин;
  • поливинилхлорид;
  • поливинилиденфторид;
  • фторированный этилен-пропилен
  • фторполимеры, такие как фторопласт-4 и фторкаучуки.

Такой материал изготавливается в несколько этапов:

  1. Первоначально важно подобрать полимер с подходящими под условия эксплуатации свойствами. Здесь учитывается диапазон рабочих температур, диэлектрические свойства, итоговая стоимость и другие.
  2. К выбранному полимеру добавляются красители, стабилизаторы и другие присадки.
  3. Готовое сырье экструдируется в трубку.
  4. Ключевым этапом является процедура сшивки при помощи пучка электронов или радиации. Благодаря этому этапу полимер наделяется свойствами памяти первоначальной формы.
  5. Завершающим этапом является нагревание до температуры, несколько ниже значения плавления кристаллов полимера, а затем растяжение до нужной длины под вакуумом.

Для чего нужна термоусадочная трубка?

Сфера применения термоусадочной трубки обширна. Она используется для:

  1. Обеспечения надежного электроизоляционного слоя при проведении электромонтажных работ.
  2. Маркировки кабелей и проводов при монтажных работах.
  3. Защиты от коррозии и гниения деревянных и металлических труб и опор.
  4. Термоусадочная изоляция применяется для повышения эргономики различных рукоятей и является отличным защитным слоем от воздействия агрессивных факторов внешней среды.
  5. Обеспечения продольной герметизации пучков кабеля.
  6. Создания из обычных инструментов атрибутов, обладающих диэлектрическими свойствами,

Характеристики термоусадочной трубки

При выборе материала необходимо знать основные эксплуатационные параметры термоусадочной трубки. К ним относятся:

  1. Коэффициент усадки, который может быть от 200 до 600 %.
  2. Диаметр изделия до и после проведения термообработки.
  3. Диапазон рабочих температур, который варьируется в зависимости от изначально используемого полимера.
  4. Устойчивость к определенным химическим и физическим эксплуатационным средам. Сюда можно отнести устойчивость к маслам и бензину, светостабилизацию и термостойкость или негорючесть.
  5. При работе важно учитывать и нужную температуру термоусадки.
  6. Форма изделия не влияет на эксплуатацию термоусадочной трубки, а видоизменяется для удобства транспортировки. Она может быть круглой, овальной или сплющенной.
  7. Толщина стенок и особенности внутренней поверхности трубки.

Какую температуру выдерживает термоусадочная трубка?

Важным параметром при выборе изделия является температура усадки термоусадочной трубки и диапазон ее рабочих температур. Все эти параметры зависят от используемого сырья:

  1. Полиолефины (PE) считаются одними из лидирующих материалов, для производства термопластов. Она способны выдерживать температуры от -50 до +125℃. В некоторые из них включаются добавки, увеличивающие верхнюю границу до +150℃, которая является предельной для этого полимера.
  2. Толстостенная термоусадочная трубка из синтетического каучука способна выдерживать температуру окружающей среды до +170℃. Однако высокая стоимость производства делает изделие мало популярным.
  3. Фторсодержащие эластомеры считаются более прочными и применяются в диапазоне -50… +220℃.
  4. Поливинилхлорид считается самым дешевым материалом, но его разрешено применять только при параметрах -20… +70℃.
  5. Фторполимеры считаются самыми прочными, ведь их диапазон рабочих температур составляет -60… +370℃.

Виды термоусадочных трубок

Отличаются все имеющиеся в специализированных магазинах изделия не только основным материалом, используемым при производстве, но и рядом других параметров. Бывает:

  1. Клеевая термоусадочная трубка. На ее внутреннюю поверхность нанесен специальный клей, который в процессе термоусадки создает прочное гидроизоляционное покрытие.
  2. Изделие без клеевого внутреннего покрытия.

Можно купить материал с разной толщиной стенок. По этому параметру все трубки делятся на:

  • тонкостенные;
  • со средними значениями толщины;
  • толстостенные.

По взаимодействию с электричеством бывают:

  • электроизоляционные;
  • полупроводники;
  • трубки с возможностью выравнивания напряжения электрического поля.

По устойчивости к эксплуатационной среде бывают изделия:

  • маслостойкие и бензиноустойчивые;
  • химически инертные;
  • высоковольтные;
  • термостойкие или негорючие.

Отличаются все изделия и цветом:

  1. Термоусадочная трубка цветная чаще бывает красной, белой, черной, зеленой, синей и желтой. Двухцветные желто-зеленые трубки применяются для изоляции заземления.
  2. Прозрачные трубки применяются для маркировки проводов. Под изоляцию размещается бумага с надписью марки кабеля, его сечения, питания и прочего.

Как выбрать термоусадочную трубку?

Перед покупкой набора термоусадочных трубок важно определиться с рядом параметров:

  1. Условия эксплуатации изделия. Этот параметр считается одним из самых важных, ведь нужно учесть диапазон возможных температур и проводимое напряжение, в которых окажется проводов, воздействие факторов непогоды, возможное попадание химических веществ (масло, бензин) и некоторые другие.
  2. Цель использования: изоляция кабеля, заземления, маркировка проводов.
  3. Диаметр изделия. Он подбирается, руководствуясь правилом «-10+20». Это означает, что в соответствии с размерами проводов пределы минимальной и максимальной усадки составляют указанные параметры.
  4. Длина. Этот показатель не так важен, как диаметр, но и его забывать не стоит. Качественные изделия при термоусадке укорачиваются всего на 5-7%, тогда как недорогие материалы могут просесть и на 20%.

Термоусадочная трубка – размеры

При проведении ряда высокоточных работ стоит учитывать размерный ряд изделия, в который включены следующие параметры:

  1. Диаметр изделия в состоянии поставки, который во многих странах СНГ измеряется в миллиметрах. Он может варьироваться от 12 до 140 мм. В продаже имеется и термоусадочная трубка большого диаметра, используемая профессионалами при проведении ряда сложных работ.
  2. Максимальный диаметр трубки после полного термоусаживания может быть от 3 до 42 мм и выше.
  3. Толщина стенки после усадки может быть от 0,4 до 1,2 мм.
  4. Толщина клеевого слоя после термоусадки может составлять от 0,5 до 1 мм.
  5. Длина изделия. Продаются наборы трубок длиной 50-100 см для частного использования. Мастера приобретают изделие в рулоне, длина которого варьируется от 25 до 200 м.

Маркировка термоусадочных трубок

Для успешного выбора изделия нужно разбираться в маркировках, указанных на каждой упаковке заводом-изготовителем. Чаще на них указывается:

  1. Коэффициент термоусадки. Он может выражаться как в процентах, так и соотношением, например 2:1 или 3:1.
  2. Внутренний диаметр трубки до и после нагрева. Может указываться в миллиметрах или дюймах в зависимости от страны производства и выглядит как 10/5, 60/25 и прочее.

Чем нагреть термоусадочную трубку?

Большинство изделий используются для электрической изоляции проводов при прокладке домашней электропроводки, в автомобилестроении и некоторых электрических приборах. Для того чтобы термоусадочные трубки для проводов выполняли свои функции к должной мере, после монтажа их нужно подвергнуть процессу усадки. Это делается с помощью поднесения к изоляционному материалу источнику тепла. В зависимости от использованного сырья в трубке, таким источником может стать:

  • источники открытого огня: спички, зажигалка или горелка;
  • жало паяльника;
  • строительный фен.

Фен для термоусадочной трубки

Самым безопасным методом нагрева термоусадочной трубки с клеем является использование горячего воздуха от фена. Благодаря равномерному обдуву без локальных перегревов можно сохранить изделие, не допустив плавления и вздутия от дельных элементов. Ведь если трубка испорчена, то она утрачивает все свои свойства, поэтому ее следует заменить на новую или обернуть ПВХ-изолентой.

Лучше всего для работы с таким материалом подходит:

  1. Строительный фен, который не всегда есть в перечне инструментов домашнего мастера.
  2. Фен от паяльной станции, которая тоже используется не во всех частных домах и квартирах.
  3. Бытовой фен для волос для данных целей не подойдет, так как температура нагреваемого им воздуха недостаточна для проведения термоусадки.

Как пользоваться термоусадочной трубкой в домашних условиях?

Методика использования термоусадочной трубки с клеевым слоем и без него проста, поэтому с ней справится любой, даже начинающий, мастер. Весь процесс состоит из следующих этапов:

  1. От общего рулона нужно отрезать нужную по длине часть с учетом продольной усадки. Срез должен быть перпендикулярным, без царапин и разрывов.
  2. Отрезок одевается на нужную часть проводника.
  3. Проводится процедура усадки. В домашних условиях ее проще проводить зажигалкой или газовой горелкой.
  4. Процесс нагрева проводится от середины к краям для трубок большой длины или изделий с клеевым слоем. Нагрев от края до края помогает сократить коэффициент продольной усадки.
  5. Одновременный прогрев с обеих сторон, как непосредственное поднесение пламени к изделию не рекомендованы.

Как растянуть термоусадочную трубку?

При больших перепадах диаметров соединяемых деталей иногда может потребоваться растяжение трубки. В инструкции о том, как пользоваться термоусадочной трубкой, такое действие не рекомендовано, однако народные умельцы давно и с успехом применяют следующий прием:

  1. Для растяжения используются плоскогубцы, пинцет или ножницы.
  2. Выбранный инструмент вставляют трубку и постепенно начинают растяжение, раскрытием деталей.
  3. Растяжение проводится равномерно с периодическим поворотом термоусадки. Когда края побелеют, процесс необходимо прекратить во избежание разрыва.
  4. Растянутую деталь тут же надевают на соединяемые детали и используют в обычном режиме.

Как снять термоусадочную трубку с провода?

При неправильном монтаже термоусадочная трубка для проводов может испортиться. Снимать ее также нужно во время ремонта определенного участка проводника. Демонтаж считается не самым простым процессом:

  1. Изделия с внутренним клеевым слоем без повреждения проводника снять практически невозможно, поэтому вместо замены на них надевается новое изделие или наматывается ПВХ-изолента.
  2. Трубки без клеевого слоя можно постараться аккуратно разрезать вдоль тонким острым предметом. Это может быть лезвие или канцелярский нож.

Чем заменить термоусадочную трубку?

Если необходимо изолировать проводники, а термоусадочной трубки нет под рукой, то ее можно заменить:

  1. Изоляционной ПВХ-лентой.
  2. Прозрачная термоусадочная трубка может быть заменена любой бытовой полимерной трубкой, например, от капельницы.
  3. Обмоткой нитью или шнуром с последующей обработкой клеем.
  4. Резиновой или ниппельной трубкой подходящего диаметра.
  5. Термоусадочной гильзой, которую применяют при сварочных работах с оптоволокном.



Термоусадочные трубки с клеем: характеристики и способ установки

Автор Aluarius На чтение 5 мин. Просмотров 1k. Опубликовано

Высокие требования правил безопасности при эксплуатации электрических сетей привели к тому, что на рынке появились так называемые термоусадочные трубки (ТУТ). Сами электрики их стали называть по-разному: термоусадки или термотрубки. Есть две их разновидности: обычные и термоусадочные трубки с клеем, то есть, изнутри на них нанесен тонкий слой специального клеевого состава.

В принципе, по способу их установки термоусадки ничем не отличаются друг от друга. Но для чего тогда необходим клеевой слой?

  1. С помощью клеевого состава герметизируется скрутка двух концов соединяемых проводов.
  2. При этом увеличивается прочность самой скрутки.
  3. Данный вид термоусадки обычно используются только в том случае, если соединение двух проводов будет использовано безвременно, потому что демонтировать такую изоляцию просто невозможно. Такая бессрочная проводка обычно используется при укладке кабелей под землей.

Необходимо отдать должное, что термоусадочная трубка с клеевым слоем сегодня нередко используется и в качестве гидроизоляции различных конструкций в виде опор и столбов. К примеру, можно, не используя битумную гидроизоляцию, надеть термоусадку на нижний конец столба или опоры, которую затем закапывают в землю. Изготовленная из полимерного материала трубка термоусадочная с годами не изменяет своих свойств и характеристик даже под землей, что увеличивает срок эксплуатации несущих и других конструкций. То есть, это изделие может быть использовано и в других сферах строительства, а не только в электротехнике.
