Тест блока питания компьютера онлайн: Проверка блока питания компьютера — программы и советы

Содержание

Проверка блока питания компьютера — программы и советы

  1. Программы для проверки блока питания на Windows
  2. Важное замечание

В процессе выбора комплектующих для персонального компьютера рядовой пользователь, как правило, задается вопросами быстродействия, объемом оперативной памяти, жесткого диска или SSD, параметрами видеокарты, забывая при этом о блоке питания. А ведь это один из основных элементов надежной и стабильно функционирующей системы. Блок питания, преобразуя входное напряжение, формирует из него рабочие напряжения, питающие абсолютно все компоненты и узлы компьютера.

Качественный блок питания должен обладать и другими функциями, позволяющими эффективно и надежно работать компьютеру. Например:

  • Фильтрация внешних помех и наводок, эргономичное расположение компонентов на плате блока питания, сводящее к минимуму внутренние наводки.
  • Стабилизация напряжений под нагрузкой.
  • Защита схемы от скачков и перепадов напряжения во внешней электросети.
  • Коррекция коэффициента мощности, позволяющая повысить КПД блока питания и уменьшить нагрузку на электросеть.

К выбору блока питания необходимо относиться ответственно, но не менее важно следить за тем, чтобы он работал стабильно и соответствовал заваленным характеристикам. Будет не лишним проверять не только БП уже давно работающие в системе, но и новые. Это полезная практика, т.к. от брака и подделок никто не застрахован.

Программы для проверки блока питания на Windows

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

AIDA64. Программа удобна, но для полнофункционального использования её необходимо приобрести. Впрочем, с некоторыми ограничениями можно использовать и пробную версию. Запускаем ярлык, в верхней панели выбираем "Сервис" - "Тест стабильности системы"

Далее ставим галочку на "Stress GPU(s)" и подтверждаем свое действия, нажав "Да" в появившемся окне. Тем самым во время нашего теста нагрузка на систему и блок питания будет увеличена за счет задействования в тесте графического процессора.

Запускаем тест, нажав на "Start"

Переходим на вкладку "Statistics"

В этом окне нас интересует "Voltage". Здесь следует обратить внимание на линии напряжения центрального процессора, 5V, 3,3V и 12V. Чем стабильнее будут показатели столбцах "Minimum" и "Maximum", тем лучше. Явные просадки в показателях будут свидетельствовать о наличии проблем в работе блока питания.

Также стоит обратить внимание на "Cooling Fans" - "Power Supply" - этот параметр показывает скорость оборотов вентилятора блока питания под нагрузкой во время теста. Сама возможность автоматической регулировки оборотов является большим плюсом БП.

Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора. В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет.

OCCT

. Рассмотрим вторую программу. У неё есть явное преимущество перед предыдущей — она полностью бесплатна. Открываем и переходим на вкладку, указанную стрелкой

В этой вкладке обращаем внимание на параметры:

  • Тип тестирования: Авто;
  • Длительность: от 30 минут до 1 часа;
  • Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
  • Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
  • Ставим галочку на "Полноэкранный режим"
  • Ставим галочку на "64 бит Linkpack", если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
  • Ставим галочку на "Использовать все логические ядра" (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку "ON"

По окончании теста откроется окно со скриншотами, где будут подробные графики необходимых нам параметров системы. Проанализировав показания работы блока питания во время теста, мы можем сделать выводы о надежности и стабильности его работы.

Важное замечание

Программа OCCT очень сильно нагружает БП во время теста. Если вы не уверены в качестве своего блока питания, возможно, стоит воздержаться от данного теста. Особенно внимательно к этому замечанию стоит отнестись владельцам дешевых китайских блоков питания неизвестного или малоизвестного производителя. Это же и относится к владельцам ноутбуков. Пожалуй, оптимальным вариантом будет программа AIDA64.

Остались вопросы, предложения или замечания? Свяжитесь с нами и задайте вопрос.

Проверка блока питания компьютера - 2 способа диагностики

Блок питания является неотъемлемой частью любого компьютера, и не менее важен для работы чем, к примеру, процессор или материнская плата. Основной его задачей является формирование необходимых токов для работы всех компонентов ПК.

Нередко случается, что компьютер не включается, не происходит загрузка операционной системы, а виной всему может быть неправильно работающий БП.

Как проверить блок питания ПК на работоспособность, какие основные клинические проявления некоторых его неисправностей – это и есть основная тема нашей публикации.

Основные параметры БП

Блок питания ПК выдает несколько напряжений, необходимых для работы всех составляющих компьютера.

На рисунке показан самый большой 20-пиновый разъем, который подключается к материнской плате. Показания даны для каждого контакта.

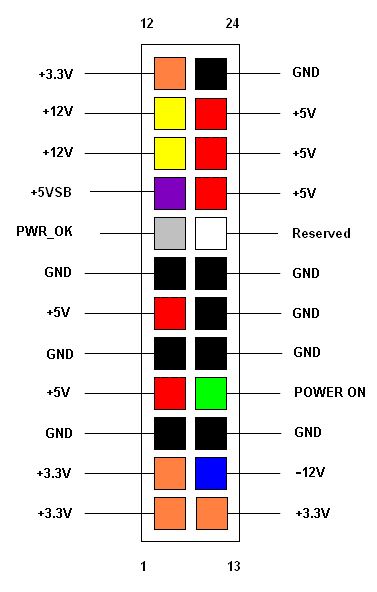

Распиновка и цветовая схема 24-пинового коннектора и остальных разъемов БП.

Использования мультиметра для проверки БП

Многие пользователи спрашивают, как осуществить проверку блока питания компьютера мультиметром? Очень просто, зная какое напряжение и куда должно приходить.

Прежде чем вскрыть корпус ПК, убедитесь в том, что он не подключен к сети 220 В.

  1. Вскройте корпус ПК.
  2. Отключите по очереди разъемы от каждого устройства, предварительно сфотографировав или зарисовав схему монтажа.
  3. Возьмите в руки разъем, который подключается к материнской плате (обычно он самый большой) и сделайте перемычку из проволоки, между 14 и 15 контактами на 20-пиновом разъеме и 16 и 17 на 24-пиновом коннекторе. Обычно, к ним подходит зеленый и черный провод. По зеленому подается управляющий сигнал. Черный провод – это земля.
  4. После чего, подключите ПК к сети 220 В.

Если БП включился, значит можно приступать к промерам напряжения на его контактах, согласно схеме, представленной выше. Если блок питания компьютера не включается, значит, он вышел из строя, требует ремонта или полной замены.

При проверке мультиметром между черным и красным проводом на коннекторе, подключенному в материнскую плату, должно быть – 5 В; между черным и желтым – 12 В; между контактами черным и розовым – 3,3 В; между черным и фиолетовым – дежурное напряжение в 5 В.

Если вы не обладаете достаточными знаниями в электронике, то ремонт устройства лучше доверить специалистам.

Метод «скрепки»

Среди пользователей существует простой метод, как проверить блок питания скрепкой. Наш ресурс не останется в стороне, и расскажет в чем этот метод заключается, тем более что практически то же самое было рассмотрено в разделе про использование мультиметра. Это самый простой, можно сказать, домашний метод, который не может показать качество работы источника напряжения, но достаточно достоверно даст понять, включается он или нет.

  1. Отключите ПК от сети.
  2. Вскройте корпус и отключите разъем от материнской платы.
  3. Сделайте из канцелярской скрепки U образную перемычку, которой необходимо закоротить зеленый провод разъема и близлежащий черный.
  4. Включите БП в сеть 220 В.

Если заработал вентилятор, то БП теоретически в рабочем состоянии, если нет – однозначно в ремонт.

Основные симптомы и неисправности

Неисправный БП, чаще всего просто не работает, совсем. Но иногда, пользователь сталкивается с проблемами, которые по всем признакам, являются проявлениями нарушений в оперативной памяти или материнской плате. На самом деле, на микросхемы приходит питание из БП, поэтому сбои в их работе могут говорить о его неисправности. Как проверить блок питания в таком случае, и есть ли смысл в его ремонте, может сказать только специалист. Далее, будут описаны проблемы, при которых причина может быть и БП.

  • Зависания при включении ПК.
  • Внезапная перезагрузка системы.
  • Ошибки памяти.
  • Остановка HDD.
  • Остановка вентиляторов.

Блок питания вне корпуса компьютераЕсть и характерные неисправности, о которых «говорит» сам ПК:

  • Не работает ни одно устройство. Неисправность может быть как фатальной, требующей покупки нового устройства, так и простой, требующей замены предохранителя.
  • Появился запах дыма. Перегорел трансформатор, дроссели, раздуло конденсаторы.
  • Пищит блок питания компьютера. Может потребоваться чистка и смазка вентилятора. Писк при включении также дает трещина в сердечнике трансформатора, и раздувающиеся конденсаторы.

Во всех случаях лучше всего обратиться в сервисную компанию в вашем городе, там специалисты поставят более точный диагноз и скажут, есть ли смысл в дальнейшем ремонте устройства.

Проверка блока питания компьютера - Все способы!

Пользователи, которые самостоятельно собирают компьютер, тратят огромное количество времени на выбор процессора, видеокарты или же материнской платы. Однако многие забывают, что один из важнейших компонентов любого ПК – это блок питания. Этот аппаратный модуль распределяет напряжение, которое получает на входе, между всеми комплектующими ПК. Если «машина» не хочет запускаться, то сразу же надо проверить питание. Но каким образом? Как можно проверить блок питания компьютера на работоспособность? Именно об этом мы и поговорим в данной статье.

Причины поломки

Абсолютно все современные модели блоков питания обладают защитой от перегрузок, скачков напряжения и прочих неполадок сети. Именно по этой причине данная аппаратная комплектующая выходит из строя крайне редко. Тем не менее поломки БП все же происходят. Вот несколько признаков, которые указывают на то, что блок питания не функционирует так, как надо:

  1. Блок питания не стартует. Если нажать кнопку питания системника, то он никак не реагирует. Не работает ни звуковой, ни световой индикатор. Кулеры, которые используются для охлаждения, также не будут вращаться.
  2. ПК включается через раз.
  3. Операционная система либо не запускается, либо загружается, но через несколько секунд ПК выключается. При этом работают кулеры, световые и звуковые индикаторы.
  4. В системном блоке и БП высокая температура.

Если вы наблюдаете хотя бы один из вышеперечисленных признаков, то вам надо произвести проверку блока питания на работоспособность.

Проверка напряжения на входе

Первый метод — грубая проверка БП. Мы просто определим, подается на данный аппаратный компонент напряжение или же нет. Делается это следующим образом:

  1. Перед тем, как проверить блок питания компьютера без использования материнской платы, надо произвести подготовку. Отключите, а после этого обесточьте ПК. Не забывайте о том, что обсуждаемый аппаратный модуль работает с напряжением в 220 вольт (смертельно для человеческого организма).
  2. Отвинтите крышку корпуса у вашего ПК, чтобы получить доступ к комплектующим. Отсоедините аппаратные модули (системная плата, винчестер и пр.) от БП.
  3. Теперь отыщите контактный разъем БП. Он выглядит как жгут, состоящий из 20/24 (в зависимости от стандарта) проводов. Разъем идет прямиком от БП и коммутируется с системной платой.
  4. Теперь найдите проволоку или же обычную скрепку. С ее помощью мы будем замыкать контакты. Сделайте из проволоки (скрепки) латинскую литеру «U».
  5. На коннекторе найдите два провода: зеленый и черный. Замкните их, используя проволоку (скрепку).
  6. Теперь надо активировать БП. Подаем на него питание.
  7. Взгляните на систему охлаждения БП. Если кулер вращается, то это говорит о том, что аппаратный модуль, отвечающий за питание, работает.

Проведенное тестирование не гарантирует, что аппаратный модуль функционирует так, как надо. Вышеописанная проверка лишь позволяет узнать, включается ли БП.

Проверка напряжения на выходе

Мы выяснили, что БП получает напряжение на входе. Но как оно распределяется между аппаратными компонентами? Возможно блок питания выдает на выходе слишком большое или же наоборот очень маленькое напряжение. Именно это мы и выясним. Чтобы провести диагностику нам понадобится устройство для измерения напряжения под названием мультиметр. Проведите подготовку (пункты 1-3 в предыдущем разделе), после чего руководствуйтесь следующей инструкцией:

  1. Отыщите на контактном разъеме провода четырех цветов: розового (в дальнейшем Р), черного (Ч), красного (К) и желтого (Ж).
  2. Осуществите нагрузку БП. Подключите к нему материнку, винчестер, кулер, оптический привод. Зачем это нужно? Далее мы будем проводить измерение напряжения на выходе. Если измерять данный параметр у БП без нагрузки, то это может привести к очень высокой погрешности.
  3. После подключения необходимых аппаратных модулей включите блок питания и подайте напряжение.
  4. Измерьте напряжение, которое выходит из БП, мультиметром. Проводить измерения надо на разъемах, которые были указаны в пункте 1. Получив показатели напряжений на выходах, сравните их с эталонными параметрами: Ч и Р – 3,3 вольта, Ч и Ж– 12 вольт, Ч и К – 5 вольт.

Важно! Помните, что при измерении напряжения отклонение в пределах 5% допускается.

Проверка компонентов БП

Если БП нормально распределяет напряжение, то необходимо раскрутить блок питания и осмотреть его. Для этого проведите предварительную подготовку (сей процесс описывался ранее). Затем проведите с БП следующие манипуляции:

  1. Извлеките БП из системного блока. Чтобы сделать это открутите винты (всего их четыре), которыми блок питания крепится к системнику.
  2. Теперь надо вскрыть блок питания. Открутите винты, которые соединяют воедино крышки БП.
  3. Осмотрите «внутренности» блока питания. Особое внимание надо обратить на конденсаторы. Они не должны быть вздутыми. Кроме этого взгляните на вентилятор. Он должен свободно и беспрепятственно вертеться. Также внутри БП не должно быть пыли.
  4. Если вы обнаружили вздутые конденсаторы, то перепаяйте их (новые элементы должны быть такого же номинала). Пыль внутри БП протрите, а вентилятор смажьте.

Программная проверка

Если вам совсем не охота разбирать компьютер, то помочь вам может специальная программа для проверки оборудования. На просторах Всемирной паутины есть уйма софта для тестирования аппаратных компонентов ПК. Одна из лучших программ в данном направлении – ОССТ. Именно ее мы и будем использовать. Данная утилита распространяется совершенно бесплатно. Мало того, программа поддерживает русский язык. Скачать данный софт можно на официальном интернет-сайте разработчика. Загрузите архив с программой и запустите ее. После этого, чтобы произвести ОССТ тест блока питания, делайте следующее:

  1. В главном окне программы перейдите на вкладку под названием POWER SUPPLY. Этот тест подаст очень высокую нагрузку на элементы питания. Поэтому если у вас дешевый и некачественный БП, то не стоит проводить проверку программным методом.
  2. Если же у вас хороший блок питания от именитого производителя, можете смело проводить тестирование. Параметры проверки установите как на картинке ниже.
  3. Затем нажмите на кнопочку ON и ожидайте, пока программа завершит сканирование системы. Обычно это занимает один час. Однако тестирование может завершиться и раньше, если компьютер выключится или же зависнет.

После окончания тестирования вы получите детальную информацию касательно того, почему блок питания не работает так, как надо. Чтобы починить БП необходимо отталкиваться от полученных данных. Например, если анализ показал, что температура блока питания слишком высока, то надо заменить кулеры. Если же во время теста произошел физический сбой (перезагрузка, выключение и т.д.), то это указывает на то, что в вашем системном блоке вздутые конденсаторы, которые надо заменить.

Как проверить блок питания компьютера?

– Автор: Игорь (Администратор)

Возникла проблема с компьютером? Он не включается или же постоянно при старте перезапускается? Тогда первым делом вам стоит проверить блок питания, а уже потом браться за остальные части. Если компьютеру не хватает мощности, подаваемой от блока питания, то все остальные проверки просто бессмысленны.

Поэтому в рамках данной статьи я рассмотрю как проверить блок питания компьютера обычному пользователю. Хотел бы сразу предупредить, что для большинства обычных пользователей доступными будут всего два метода, о коих и пойдет речь ниже.

Примечание: В статью умышленно не включены методы с проверкой выходных напряжений на различных контактах, так как это чревато проблемами в неумелых руках. Тем не менее, если вы неплохо ладите с вольтметром, то стоит знать, что выходные напряжения и их диапазоны обычно указаны на одной из сторон блока питания. В крайнем случае вы всегда можете посмотреть в документации раздел диагностики.

Примечание: В статью так же не включены программы для просмотра характеристик (такие как HWiNFO), некоторые из которых позволяют так же сканировать данные с датчиков напряжения. Причина проста, в большинстве случаев с недостатком мощности - это либо слишком большое количество аппаратуры (суммарно требуется больше мощности), либо выдаваемая мощность блока питания не соответствует заявленной (нередкое явление, что фактическая выходная мощность блока питания ниже процентов на 20).



Как проверить блок питания компьютера - метод скрепки

Начну с первого метода как проверить блок питания компьютера, а именно с метода скрепки. Суть данного метода заключается в том, чтобы проверить запускается ли вентилятор при замыкании одних из управляющих контактов. Если же по какой-то причине этого не происходит, то значит блок питания поврежден. И вот что необходимо сделать:

1. Отключите компьютер от сети.

2. Откройте корпус и достаньте блок питания (возможно потребуется открутить пару винтов).

Совет: Если вы не очень хорошо разбираетесь в компьютерах, то имеет смысл фотографировать каждое свое действие и приготовить отдельное блюдце, куда вы будете складывать винты, что бы они не запропастились куда-нибудь.

3. Отключите все провода, ведущие от блока питания к аппаратным устройствам компьютера.

4. Теперь, возьмите косу с 20/24 разъемом - контактный разъем с 20 или 24 проводами, входящими в колодку. Такая коса у блока питания одна, так что вы его не перепутаете.

5. Найдите скрепку и сделайте из нее перемычку в виде буквы "U", как показано на рисунке выше. Если скрепки под рукой не оказалось, то вам необходимо найти небольшой кусок проволоки. Важно, чтобы проволока была схожа по длине и диаметру.

6. Найдите в колодке зеленый и рядом с ним черный провод. Вставьте изготовленную перемычку (см. рисунок). Убедитесь, что скрепка не болтается.

7. Желательно, одеть резиновые перчатки или что-то подобное, если вы в первый раз или нечасто имеете дело с техникой.

8. Теперь, подключите блок питания к сети и убедитесь, что переключатель на самом блоке так же включен.

9. Если ток проходит, то вентилятор должен крутится.

Учтите, что данный метод не гарантирует полной исправности блока питания, он позволяет проверить, что блок питания включается. Если же вентилятор не включился, то отключите блок питания от сети и проверьте, что изготовленная перемычка из крепки не болтается. После чего повторите проверку. Если же вентилятор по прежнему не крутится, то на лицо проблема с блоком питания.



Как проверить блок питания компьютера - внешний осмотр



Следующий метод как проверить блок питания компьютера - это проведение внешнего осмотра внутренностей. И вот как его можно сделать:

1. Отключите компьютер от сети.

2. Достаньте блок питания, соблюдая все те же условия, что и в предыдущем методе.

3. Раскрутите винты и аккуратно вскройте короб блока питания.

4. Если внутри есть скопления пыли, то пропылесосьте ее. Кстати, будет не лишним так же почистить компьютер от пыли - достаточно полезное действие, учитывая что у обычных пользователей системные блоки не открываются годами.

5. Внимательно осмотрите схему. На схеме не должно быть черных горелых пятен, не должно торчать никаких оголенных проводов. Проверьте конденсаторы (с виду круглые полные трубки), их верхняя часть не должна быть выпуклой. Например, на рисунке выше стоит восклицательный знак на поврежденных конденсаторах. Единственный же нормальный конденсатор имеет плоскую головку.

Если вы обнаружили проблемы, то скорее всего блок питания либо "вот-вот накроется медным тазом", либо уже неисправен. Если проблема только в конденсаторах и вы умеете обращаться с паяльником, то вы всегда можете их перепаять, предварительно найдя аналогичные конденсаторы.

Несмотря на то, что методы проверки исправности блока питания компьютера достаточно простые их зачастую достаточно для определения неисправности блока питания.

И на закуску, тематическое видео:

☕ Хотите выразить благодарность автору? Поделитесь с друзьями!

  • Как включить блютуз на компьютере с Windows
  • Как поменять пароль на роутере tp-link
Добавить комментарий / отзыв

Блок питания – это важная и неотъемлемая часть любой электронной аппаратуры, компьютерной техники и периферийных устройств. Основной его задачей является преобразование электроэнергии, полученной от внешних источников питания (по большей части от сети 220 В), в форму, требующуюся конкретному устройству потребления.

Основными техническими характеристиками блока питания являются: параметры электрического тока на входе и выходе и максимальная мощность, которую блок питания может предоставить конечному потребителю. Если эти параметры перестают удовлетворять, требуется срочная замена блока питания.

Как проверяется работоспособность БП?

Диагностика блока питания заключается, во-первых, в проверке его работоспособности «на включение», и, во-вторых, в его проверке в рабочем режиме на соответствие фактических выходных параметров заявленным и на стабильность показываемых характеристик при различном уровне конечной нагрузки.

От качества получаемого от блока питания выходного электроснабжения напрямую зависит стабильность и долговечность работы как всего компьютера в целом, так и его составных частей. Любая неисправность блока питания ведет к выходу из строя других дорогостоящих комплектующих персонального компьютера. Поэтому в случае нестабильной работы системного блока или его самопроизвольного выключения поиск неисправностей рекомендуется начинать именно с проверки блока питания.

Чтобы провести полноценное тестирование блока питания, недостаточно измерить напряжение на выходах вольтметром. Это всего лишь покажет отсутствие серьезных проблем в работе блока питания, и не более того. Основными причинами нестабильного питания обычно является неспособность блока питания выдавать необходимую для каждого компонента компьютера мощность или чрезмерное отклонение напряжений от номинала. Тестирование процессора методом вольтметра может показать, что компьютер способен работать на конкретно взятой нагрузке и в конкретный момент времени, но не покажет, насколько большую мощность способен выдать блок питания, и что с ним случится, если нагрузка превысит допустимую мощность. Для проведения полноценного тестирования и определения технических характеристик блок питания подключается к специальному диагностическому стенду, который позволяет одновременно на всех выходных каналах измерять уровни напряжения и тока в автоматическом режиме.

Замена блока питания

Полноценную диагностику блока питания с использованием необходимого диагностического оборудования можно провести только в специализированном сервисном центре. К тому же, если результаты диагностики (тестирования) выявят проблемы, потребуется замена блока питания. Обратившись в наш сервисный центр, вы получите точную диагностику и, в случае необходимости, подробные профессиональные рекомендации по выбору наиболее подходящего под ваши требования блока питания. По вашему желанию мы быстро и качественно осуществим установку этого и любого другого устройства в ваш системный блок.

В том случае, если блок питания при тестировании показывает свою полную работоспособность, можно переходить к проверке других возможных причин неисправности компьютера, повлиявших на стабильность его работы. Замена блока питания в этом случае не потребуется, но причину неполадок с компьютером необходимо выявить и устранить. В наших силах возвратить работоспособность и повысить производительность вашей компьютерной техники.

Intel в этом году представит новый стандарт блоков питания ATX12VO

За минувшие годы стандарты компонентов ПК менялись. Но стандарт ATX с 1995 года претерпел минимум изменений (хотя и был расширен), хотя он описывает и спецификации блоков питания.

Если верить информации Custom PC, в этом году все может измениться. Intel уже довольно давно работает над стандартом Single Rail Power Supply Desktop Platform Form Factors ATX12VO (12 V Only). И в этом году стандарт будет официально представлен.

На данный момент блок питания обеспечивает три напряжения: 12 В, 5 В и 3,3 В. Для системы наиболее важна линия 12 В. Рабочие напряжения процессора, GPU, чипов памяти и многих других компонентов обеспечивают преобразователи напряжений на материнской плате и видеокарте. 5 В и 3,3 В от блока питания сегодня используют лишь немногие компоненты - накопители SATA и устройства USB, например. Но и здесь грядут изменения. По спецификациям SATA 3.2, например, напряжение питания 3,3 В убрано.

В случае стандарта ATX12VO блок питания уже не будет предоставлять напряжения 3,3 и 5 В. Соответственно, 24-контактный разъем ATX (ранее 20-контактный) будет урезан до всего 10 контактов. В зависимости от платформы, его будут дополнять привычные штекеры EPS, обеспечивающие дополнительное питание материнской платы/CPU или видеокарт.

Вместо блока питания для вторичных напряжений будут использоваться преобразователи на материнской плате. Все же напряжение 5 В требуется для накопителей SATA (SSD и HDD), а также для устройств USB. В будущем данное напряжение будет представлять материнская плата напрямую, в том числе и соответствующие разъемы, но не блок питания.

Для самостоятельных сборок стандарт ATX12VO первое время не будет играть значимой роли. Сначала на рынке появятся соответствующие OEM-системы. Здесь компании, поставляющие компоненты, могут проще и быстрее договориться друг с другом, чтобы перейти на новый стандарт в готовых компьютерах. Intel планирует избежать ошибок, которые были допущены со стандартом BTX, планировавшимся когда-то на смену ATX.

Описание Design Guide ATX12VO можно скачать на сайте Intel в виде PDF от июля 2019.

Подписывайтесь на группы Hardwareluxx ВКонтакте и Facebook, а также на наш канал в Telegram (@hardwareluxxrussia).

Мы рекомендуем ознакомиться с нашим руководством по выбору блока питания, где мы рассмотрели общие требования к БП, используемые технологии и форм-факторы, классы эффективности и мощности. Мы ответили на многие вопросы читателей, возникающие при выборе блока питания.

Программная проверка блока питания. Как проверить блок питания компьютера на работоспособность

Инструкция

Не вскрывайте блок питания , чтобы найти в нем неисправности. Это - удел специалистов. Чтобы определить неисправность этого важнейшего компонента, не обязательно разбирать системный блок. Будьте внимательны к работе вашего компьютера.

Вспомните, имеют ли место частые перезагрузки и зависания компьютера без видимых причин (в процессе выполнения компьютером простых задач). Отметьте для себя появление ошибок в работе программ и операционной системы в целом. Ошибки в функционировании оперативной памяти во время тестирования и при дальнейшей работе в системе. Перебои в работе жесткого диска или отказ последнего говорят о пропадании напряжения на выходе блока питания .

Обратите внимание на появление неприятного запаха и чрезмерное нагревание системного блока . Это несомненные неисправности блока питания вашего компьютера.

Если компьютер не подает признаков жизни, вам придется его разобрать. Отсоедините кабель питания от системного блока . Возьмите отвертку. Открутите винты, которые держат правую от вас стенку системного блока . Снимите крышку, чтобы получить доступ к материнской плате.

Из гнезда материнской платы извлеките основной штекер разъема блока питания , у которого 20 или 24 контакта. Найдите третий и четвертый контакты, к ним ведут зеленый и черный провода. Замкните эти два контакта, используя обычную скрепку. Подключите кабель питания . В исправном блоке питания при этом запустится вентилятор, а на его клеммах появится напряжение.

Измерьте напряжение с помощью вольтметра. Между контактами черного и красного проводов оно будет 5 вольт, черного и желтого - 12 вольт, черного и оранжевого - 3,3 вольта (на черном минус, а на цветных плюс). Если полученные вами значения отличаются от вышеуказанных - ваш блок питания неисправен.

В интернете имеется достаточное количество сайтов, на которых можно рассчитать мощность блока питания . Для этого достаточно указать количество и системные характеристики устройств системного блока .

Инструкция

Выберите число оптических приводов, установленных на компьютере. Некоторые онлайн-калькуляторы предлагают их тип из списка. Так, например, сначала предлагается указать количество CD-приводов, потом – DVD, после - CD-DVD комбайн-приводов.

Укажите, сколько IDE-устройств имеется в вашем компьютере. Выберите из списка количество устройств, подключенных через шину IEEE 1394.

Укажите, какие устройства установлены в PCI-разъемы (марку, системные характеристики TV-тюнера, аудиокарты и т.п.).

Укажите количество USB и FireWire-устройств, имеющихся на вашем компьютере. Если какой-то из разъемов не эксплуатируется, снимите против него флажок.

В последнем поле онлайн-калькулятора укажите количество вентиляторов или кулеров, которые охлаждают системный блок (включая кулер на процессоре).

Видео по теме

Компьютеры прочно вошли в современную жизнь. Это – и рабочее место, и средство общения, и лучший отдых для многих миллионов граждан XXI века. Тем ужаснее выглядит ситуация, которую обездоленный владелец этого достижения высоких технологий описывает емкой фразой: «Мой комп сдох!» К счастью, далеко не всегда ситуация настолько фатальна. Иногда достаточно заменить неисправную деталь, чтобы вернуть компьютеру работоспособность. Как же определить неисправность компьютера ?

Вам понадобится

  • - компьютер;
  • - крестовая отвертка.

Инструкция

Вы включаете компьютер, однако при этом на передней панели системного блока не загорается индикатор Power, не слышен один короткий бип, не раскручиваются вентиляторы на и на процессоре. Вся эта грустная картина – свидетельство проблем с электропитанием. Проверьте, есть ли питание в розетке. Если компьютер подключен к розетке через пилот, убедитесь, что пилот включен. Если все в порядке, выдерните электрический кабель из розетки и из блока питания, а потом подключите назад и попробуйте еще раз включить компьютер. Если ничего не изменилось, отключите системный блок от электропитания, снимите его боковую панель, отсоедините блок питания от материнской платы и перемкните зеленый и черный контакты резистором 1кОм. Если блок питания , значит, проблема в нем.

При хаотических сбоях и зависаниях осмотрите материнскую плату на предмет наличия вздувшихся конденсаторов. Для их замены обратитесь в мастерскую, поскольку плата является многослойной, и даже при наличии навыков пайки, но отсутствии опыта работы именно с многослойными платами ее легко испортить.

Если изображения нет, а встроенный динамик издает звуки, найдите, что они означают, введя в поисковую систему следующую строку:
(Название производителя BIOS) beep codes
Поскольку при отсутствии изображения узнать производителя BIOS по заставке на экране невозможно, руководствуйтесь наклейкой, расположенной на микросхеме ПЗУ или рядом с ней.

Для ускорения нахождения неисправностей компьютера приобретите называемую POST-карту. Ее название является своеобразным каламбуром: postcard - почтовая открытка, POST - Power-On Self-Test, card - плата расширения (одно из значений). Она устанавливается (также при выключенном ) в один из PCI-слотов, и либо показывает код неисправности на цифровом индикаторе, либо ее название - на матричном. В первом случае, к ней прилагается буклет с описанием кодов неисправностей. Иногда устройство бывает встроенным в материнскую плату.

Жесткий диск (HDD) - один из самых основных узлов современных компьютеров, наряду с материнской платой и устройствами ввода и вывода. И в то же время HDD является весьма хрупким и ненадежным механизмом в силу того, что имеет значительное количество движущихся деталей. Своевременная диагностика может помочь пользователю избежать таких проблем, как физическое разрушение HDD, а также потери данных, восстановление которых зачастую становится невозможным даже для специалиста.

Вам понадобится

  • Специальное программное обеспечение.

Инструкция

Обратите внимание на характер работы HDD. В некоторых случаях наблюдаются визуальные изменения, которые заключаются в «задумчивости» жесткого диска , его периодическим «подвисаниям». При этом трудится во всю и практически не . Либо же, наоборот, его не слышно вовсе. В этом случае необходимо проверить температуру HDD при помощи специального программного обеспечения. Подходящего софта достаточно много, например, можно воспользоваться услугами Everest. Не рекомендуется трогать тот фрагмент корпуса компьютера и в особенности ноутбука, где расположен жесткий диск, так как можно получить ожог.

Установите программу и проведите мониторинг температуры HDD, которая не должна превышать 45 градусов по Цельсию. Если значение больше, нужно осмотреть вентилятор, а также очистить вентиляторные решетки от пыли, чтобы охлаждение HDD было эффективным. Нужно отметить, что переохлаждение жесткого диска также ведет к его неисправности, поэтому установка чрезмерного количества кулеров может привести к повреждению и остановке HDD.

Обработав данные по температуре, запустите служебную программу S.M.A.R.T., которая позволяет оценивать состояние жесткого диска компьютера. В процессе тестирования S.M.A.R.T. проверяет критически важные для работы HDD параметры, такие как: Raw Read Error Rate, Spin-up time, Uncorrectable Sector Unit и многие другие. Найденные S.M.A.R.T. некачественные сектора предъявляются пользователю в отчете по результатам тестирования.

После обнаружения bad-секторов скачайте из интернета и установите на компьютер одну из многочисленных утилит по диагностике HDD, находящихся в свободном доступе. Профессионалы рекомендуют такие программы как HDDScan, HDD Health или HD Tune. Если проверка при помощи этого софта выявит большое число bad –секторов, то самостоятельные попытки спасти данные с диска только ухудшат положение. В этом случае настоятельно рекомендуется воспользоваться услугами специалистов.

Попробуйте скопировать содержимое HDD до того, как он перестанет работать окончательно. Используйте специальные программы для восстановления данных. Одной из лучших является EasyRecovery. Есть и другие утилиты, однако они менее известны. Нужно особенно отметить, что работа по восстановлению данных возможна только в условиях небольшого количества пораженных секторов HDD. Если их много, то похода в сервис не избежать.

Источники:

При работе с мобильными компьютерами иногда достаточно сложно выяснить причину той или иной ошибки или неисправности. Для обнаружения конкретных неполадок необходимо использовать специальные программы и методы.

Вам понадобится

  • Доступ в интернет.

Инструкция

Если ваш мобильный компьютер , проверьте напряжение в разъеме блока питания. Попробуйте подключить к ноутбуку аккумулятор, если он был отключен. Повторите попытку включить компьютер. Убедитесь в том, что кнопка включение исправна.

Гораздо чаще можно наблюдать следующую картину: мобильный компьютер , но загрузка не выполняется должным образом. Обычно данная неисправность сопровождается различными текстовыми надписями или синими экранами. Внимательно изучите текст ошибки и найдите ее описание на сайте производителя данной модели .

Попробуйте заменить платы оперативной памяти. Если это не помогло, и ноутбук все еще не загружается, проблема, скорее всего, в видеокарте, процессоре или системной плате. Выясните тип используемого видеоадаптера.

Если в установлена полноценная дискретная видеокарта, замените ее аналогичной моделью. Если же вы имеете дело с интегрированным видеочипом, обратитесь в сервисный центр для диагностики неисправностей.

Если пропало изображение, значит, проблема с видеокартой или дисплеем. Иногда причиной данной неисправности может быть шлейф, идущий к матрице. Попробуйте закрыть крышку мобильного компьютера и вновь открыть ее. Включите ноутбук несколько раз, постоянно меняя положение дисплея.

Несильно нажмите на матрицу. Если вы увидите разводы вблизи места нажатия, значит, проблема в шлейфе или видеокарте. Сбросьте параметры меню BIOS. Вновь попробуйте включить мобильный компьютер.

Если не работают отдельные устройства ноутбука, попробуйте обновить драйверы. Выполните загрузку необходимых файлов с официального сайта фирмы, разработавшей данный ноутбук. Помните о том, что в большинстве случаев причиной неполадок являются именно драйверы или сбои в работе операционной системы.

Видеокарта – это устройство, которое выводит на экран результаты работы компьютера. Современные видеокарты используют собственные ресурсы – графический процессор и память. Такое сложное устройство, разумеется, может выйти из строя в результате неправильной эксплуатации, скачков напряжения, конструктивных дефектов и по многим другим причинам.

Инструкция

При включении компьютера программа POST, которая тестирует все устройства. Если проверка прошла успешно, система генерирует короткий звуковой сигнал. После этого начинается загрузка операционной системы. Если же какое-то устройство неисправно, BIOS (Basic In-Out System) выдает определенную последовательность сигналов. Расшифровав ее, можно определить неисправность.

Разные производители BIOS назначают разные комбинации звуковых сигналов для обозначения проблемы, однако для видеокарты, как правило, это один длинный и два коротких «бипа». Итак, если при включении компьютера на экране не появляется изображение, а вместо привычного короткого писка вы слышите какие-то другие, возможно, проблема в видеокарте.

Если у вас видеоадаптер в виде карты расширения, выключайте компьютер и отсоедините электрический кабель от источника питания. Отверните крепежные винты и снимите боковую панель системного блока. Отсоедините интерфейсный кабель, идущий к монитору. Открутите винт, которым видеокарта крепится к системному блоку, и извлеките ее из слота. Протрите контакты обычным ластиком и вставьте адаптер назад плотно, до упора. Пластмассовые защелки, фиксирующие карту в слоте, должны защелкнуться.

Включите компьютер и проверьте, осталась ли проблема. Если да, попробуйте проверить работу видеокарты на другом системном блоке – возможно, проблема не в ней, а в материнской плате.

Если при включении раздается обычный короткий сигнал, а изображения на мониторе нет, выключайте компьютер и проверьте интерфейсный кабель – возможно, он неплотно вставлен в разъем или неисправен.

Если при длительной работе на экране монитора появляются артефакты в виде цветных полос , не исключено, что видеокарта . Поставьте программу Everest, которая мониторит температуру устройств внутри компьютера. Если у вас нет такой возможности, снимите боковую панель системного блока и пальцем попробуйте определить нагрев радиатора, который установлен на чипсете видеокарты.

Современные графические процессоры охлаждаются принудительно при помощи кулера. Посмотрите, как вращается вентилятор при включенном питании. Возможно, он забит пылью, которая мешает работе. Помните, что профилактику компьютера нужно проводить регулярно. Отсоедините компьютер от электросети, поставьте на выдув пылесос и продуйте как следует системный блок изнутри.

Блок питания является важным компонентом системы, и без него компьютер просто не сможет работать. Он обеспечивает требуемой электрической энергией все потребители внутри корпуса компьютера, при этом преобразуя поступающее из розетки переменное напряжение в постоянное. Выбирая блок питания для компьютера, необходимо руководствоваться его мощностью, исходя из количества потребителей, которые будут к нему подключены. Если блок питания выйдет из строя, не будет работать весь компьютер. Именно поэтому, если компьютер перестал включаться, важно проверить блок питания на работоспособность, и имеется несколько способов, как это сделать.

Рекомендуем прочитать:

Признаки неисправности блока питания

Нет конкретного симптома, по которому можно было бы сказать, что из строя в компьютере вышел именно блок питания. Имеется ряд признаков, которые характерны для поведения компьютера при неисправности питающего элемента. Можно констатировать, что блок питания не работает в должном режиме (или имеется другая проблема) при следующем «поведении» компьютера:

  • При нажатии на кнопку включения не происходит ничего, то есть, нет световой, звуковой индикации и кулеры не начинают вращаться. Поскольку блок питания является компонентом, который питает другие элементы постоянным напряжением, велика вероятность, что он вышел из строя или имеются другие проблемы с передачей питания на элементы компьютера – разрывы в проводах, нестабильная подача переменного напряжения из сети;
  • Включение компьютера происходит не всегда с первого раза. В такой ситуации может быть виноват блок питания, плохое соединение разъемов или неисправность кнопки включения;
  • Компьютер самопроизвольно выключается на этапе загрузки операционной системы. Это может происходить из-за прерывистой передачи напряжения от блока питания на другие компоненты компьютера. Так же подобная проблема может указывать на перегрев блока питания и принудительное отключение.

Блок питания – надежный элемент компьютера, который крайне редко приходит в негодность. Если блок питания сломался, причиной тому является его низкое качество изготовления или подача по сети напряжения с постоянными перепадами. Кроме того, блок питания может выйти из строя, если неверно произведен расчет при его подборе для конкретной конфигурации компьютера.

Как проверить блок питания

Если у компьютера появился один из симптомов, перечисленных выше, не следует сразу грешить на блок питания. Неисправность может возникать и по другим причинам. Чтобы точно убедиться в наличии проблем с питающим компонентом системы, необходимо провести диагностические работы. Имеется 3 метода, как проверить блок питания компьютера самостоятельно.

Шаг 1: Проверка передачи напряжения блоком питания

Чтобы убедиться в том, что блок питания включается, необходимо выполнить следующую проверку:


Необходимо отметить, что данная проверка показывает работоспособность блока питания на включение. Но даже в том случае, если по ее результатам кулер блока питания начал вращаться, это еще не значит, что устройство полностью исправно. Перейдите к следующим шагам проверки блока питания.

Шаг 2: Как проверить блок питания мультиметром

Если вы убедились, что блок питания получает напряжение от сети и при этом работает, необходимо проверить, отдает ли он требуемое постоянное напряжение. Для этого:

  1. Подключите к блоку питания любое внешнее сопротивление – дисковод, жесткий диск, кулеры;
  2. Далее возьмите мультиметр, выставленный на измерение напряжения, и подключите отрицательный вывод диагностического прибора к черному контакту 20/24-выводного разъема блока питания. Черный контакт при подобном подключении считается заземлением. Положительный щуп мультиметра подключите поочередно к контактам разъема, к которым подходят провода следующих цветов, а также сравните значения с идеальным напряжением:

В ходе измерения возможны погрешности в ±5%.

Если измеренные значения отличаются от идеальных, можно диагностировать неисправность блока питания и необходимость его замены.

Шаг 3: Как визуально проверить блок питания

При отсутствии мультиметра (или при необходимости дополнительной диагностики) можно визуально проверить блок питание на наличие неисправности. Для этого:


Когда проблем с конденсаторами не наблюдается, рекомендуется удалить всю пыль из блока питания, смазать вентилятор и собрать устройство обратно, а после попробовать подключить.

Блок питания - один из ключевых компонентов любого современного компьютера. Любые неисправности БП могут приводить к различным неполадкам в работе ПК - вплоть до его полного выхода из строя. Если есть подозрения, что сбои компьютера связаны с блоком питания, в наличии или отсутствии неполадок можно убедиться и самостоятельно. Рассмотрим, как сделать это.

Признаки неисправности БП

О неисправностях блока питания могут свидетельствовать следующие признаки в работе ПК:

  • Самопроизвольное выключение или перезагрузка компьютера.
  • Отключение из-за нехватки питания одного из электронных компонентов ПК, что приводит к зависанию или выключению последнего.
  • Зависание компьютера на стадии включения или во время загрузки операционной системы.
  • Отсутствие реакции компьютера на нажатие кнопки включения (полный выход блока питания из строя).
  • Увеличение общей температуры внутри системного блока.
  • И другие.

Конечно, подобные ситуации могут наблюдаться и при неисправностях других электронных компонентов компьютера. Однако в любом сервисном центре проверка работоспособности ПК обычно начинается с тестирования блока питания.

Что потребуется для проверки

Для быстрого тестирования блока питания в домашних условиях понадобятся всего два инструмента - отвертка и измерительных прибор, позволяющий замерять величину постоянного и переменного напряжения (вольтметр). Для измерения можно воспользоваться и стрелочным вольтметром, но удобней и практичней использовать мультиметр. Подойдет любой прибор - даже самый дешевый китайский аналог.

Для тех, кто боится получить удар электрическим током, рекомендуем использовать резиновые перчатки.

Проверка кабеля питания

Работа блока питания может быть нарушена по причине повреждения кабеля питания. Именно поэтому с него и следует начинать проверку. Сделать это просто:

  • Подключите кабель в сеть, предварительно вынув его из блока питания.
  • Возьмите в руки другой конец кабеля.

  • На изображении выше стрелками указаны разъемы (фаза и ноль), служащие для подачи питания в компьютер. Средний разъем служит для заземления, он нам не понадобится.
  • Все, что требуется сделать - подключить измерительные щупы мультиметра в данные разъемы кабеля питания. На самом приборе нужно выбрать режим измерения переменного напряжения.
  • Дальше останется наблюдать за изменениями показаний прибора. Если на табло не высвечивается никакого результата, возможно, кабель питания не исправен. Вторая причина - неисправность розетки, куда подключается шнур.
  • Если питание проходит по кабелю, на табло мультиметра должен будет высветиться результат измерений.

  • В нашем случае измерение показало, что в кабель поступает напряжение величиной 227 вольт. Это нормально. В вашем случае напряжение может быть даже меньше, но больше 230 оно обычно не поднимается.

Если кабель питания исправен, его следует подключить к блоку питания, после - переходить к следующему шагу.

Измерение выходного напряжения блока питания

Осмотрите корпус ПБ. На нем должна присутствовать наклейка, на которой указана таблица со значениями напряжения на том или ином выходе блока питания.

Обратите внимание на надписи с указанием цветов. Каждый цвет соответствует определенному проводу, по которому в компьютер поступает электричество. Здесь указаны все цвета кроме черного и зеленого. Провода черного цвета - это «земля» или «минус». Один единственный зеленый провод служит для подачи на БП управляющего сигнала - «вкл/выкл».

Если попытаться замерить напряжение, просто подключив кабель к блоку питания, то ничего не выйдет, т.к. устройство находится в выключенном состоянии. ПБ можно легко включить и без необходимости его подключения к материнской плате компьютера. Для этого необходимо подать управляющий сигнал на зеленый провод. Здесь все достаточно просто:

  • Приготовьте перемычку - небольшой кусочек провода или любой гибкий металлический предмет, например, скрепку.

  • Далее останется найти разъем штекера БП, к которому подведен зеленый провод. В него следует вставить один конец перемычки. Другим концом ее нужно подключить к любому разъему, к которому подведен черный провод.

  • Как только перемычка будет установлена, из блока питания раздастся звук вращающегося вентилятора охлаждения - устройство включено.

Некоторые блоки питания продолжают работать после отключения перемычки, другие - сразу же отключаются. В нашем случае - второй вариант. Т.е. для измерения выходного напряжения нужно, чтобы перемычка всегда оставалась на своем месте.

Переведите мультиметр в режим измерения постоянного напряжения. Один из щупов подключите к черному проводу, второй - к любому из цветных проводов. Замеряйте напряжение, сверяясь с той таблицей, которая изображена на наклейке блока питания.

Здесь также следует иметь в виду, что допустимо отклонение напряжения на 5% в любую сторону. Например, для красного провода указано напряжение 5 вольт. Это означает, что нормальным является выходное напряжение от 4,75 до 5,25 вольта. Однако и сами мультиметры имеют небольшую погрешность, так что не будет критична возможная разница между реальной величиной напряжения и показаниями прибора на 1 десятую долю. Т.е. это нормально, если мультиметр покажет напряжение для красного провода в пределах от 4,65 до 5,35 В.

Здесь показан результат измерения для красного контакта:

Напряжение 5,16 вольта означает, что по данному проводу протекает нормальное напряжение.

Результат измерений - 3, 37 вольта. Для оранжевого контакта напряжение должно быть в пределах от 3,13 В до 3,46 В (не считая погрешность мультиметра), т.е. в данном случае все также нормально.

Измерим, например, фиолетовый вывод:

Для фиолетового провода, как и для красного, напряжение должно находиться в пределах 4,75 до 5,25 вольта. Результат измерений показывает, что с контактом все нормально.

Замерьте аналогичным образом все остальные контакты главного штекера блока питания, затем переходите к тестированию коннекторов, служащих для подключения к жесткому диску. Здесь все то же самое - один щуп мультиметра подключите к черному, другой - к цветному выводу.

Замерим, например, напряжение желтого провода:

В нашем случае напряжение желтого контакта составляет 11, 98 вольта, что соответствует норме.

На этом проверку блока питания можно завершить. Если в результате замеров напряжения будут наблюдаться сильные (от 1 вольта и выше) отклонения в любую сторону, это можно считать признаком наличия неисправности в работе какого-либо электронного компонента устройства (транзисторы, конденсаторы, тиристоры и т. д.). В таких случаях БП придется разбирать для проверки работоспособности его отдельных компонентов, а это лучше доверить специалистам.

В сегодняшней статье речь пойдет о компьютерных блоках питания. Блок питания служит для обеспечения питания компьютерных компонентов, которые находятся в системном блоке. Он преобразует сетевое напряжение до необходимых значений. Кроме этого блок питания (БП) снижает влияние помех сетевого напряжения. Поэтому блок питания для компьютера является ключевой составляющей, без которой невозможна работа ни оперативной памяти, ни видеокарты, ни жесткого диска. Кроме этого некорректная работа БП или его выход из строя могут повлечь за собой поломку более дорогих составляющих компьютера, например таких, как материнская плата. Исходя из выше сказанного, становится понятным, какое значение для всего ПК имеет выбор качественного и надежного блока питания.

Выбрать блок питания для своего компьютера задача не такая простая, как может показаться на первый взгляд. При выборе БП необходимо учитывать целый ряд критериев, которым он должен соответствовать. И первым в этом списке стоит мощность БП.

Мощность блока питания

Мощность БП выбирается исходя из компонентов системного блока. Чем больше энергии они требуют для своей работы, тем более мощный блок питания вам понадобится. Если проследить историю развития БП, то еще лет пять назад мощности блока питания в 250 Вт вполне хватало для работы среднего домашнего компьютера. На сегодняшний день уже и мощности в 450 Вт иногда не хватает для нормальной работы современных процессоров и высокопроизводительных видеокарт. Поэтому, выбирая блок питания, следует покупать модель, которая обеспечит необходимый запас по мощности с перспективой на пару-тройку лет. Ведь, возможно, через год вы захотите установить более мощную графическую карту или центральный процессор, не покупать же после этого новый БП.

Производитель блока питания

При учете этого критерия однозначный совет дать довольно трудно. Если смотреть с одной стороны, то покупка дорогого блока питания от известного производителя с мировым именем даст вам больше уверенности в качестве БП. Но с другой стороны, цена на брэндовые блоки питания заметно выше и иногда стоит в два раза дороже, чем БП от менее известного производителя. По моему личному опыту, выходят из строя и те, и другие, это только вопрос времени. Просто у дорогих блоков питания все таки немного больше запас прочности. В моей практике были случаи, когда БП FSP работал с заклинившим кулером (без охлаждения) всю ночь, и при этом выдавал стабильное напряжение на выходе. Если бы на его месте оказался дешевый блок питания, то, скорее всего он вышел бы из строя уже через час после прекращения охлаждения. Ниже приведем список фирм-производителей, разделенных по категориям качества (возможно, это субъективное мнение автора статьи):

Производители качественных БП: Antec, FSP, AcBel, Corsair, 3R, ASUS, OCZ, BeQuiet, Seasonic, Chieftec, Thermaltake, Delta, Enermax, XFX, Enlight, Epsilon, Gigabyte, PowerMan Pro, HEC, HiperTopower, ZIPPY, Zalman,.

Блоки питания среднего соотношения цена – качество: Microlab, CoolerMaster, HiPro, Hercules, MEC, INWIN, Tsunami.

Наименее качественные БП: SparkMan, GoldenPower, Colors-It, Gembird, Microlab (дешевые модели), PowerBox, SuperPower (Codegen), Linkworld.

Качество блока питания

Отличить качественный блок питания от его некачественного собрата можно по нескольким внешним признакам. Во-первых, качественные БП практически всегда поставляются в коробке. Технический паспорт, инструкция по применению и крепежные элементы в комплекте – это три обязательных условия. Во-вторых, коэффициент полезного действия (КПД) качественного БП должен быть не менее 80% (обычно все характеристики написаны на БП). В-третьих, хороший блок питания весит не менее двух килограмм (зависит это в основном от количества и размеров дросселей, радиаторов и материалов изготовления внутренних компонентов БП).

Система охлаждения блоков питания

БП комплектуется вентилятором для охлаждения температуры внутренних компонентов блока. В современных блоках питания используются кулеры размерами 80х80 мм и 120х120 мм. Первые устанавливаются на боковой стенке сзади, вторые – на нижней стенке блока питания. Лучше выбирать БП с вентиляторами размером 120х120 мм, так как они лучше охлаждают и при этом менее шумные. К тому же у качественных блоков питания есть функция регулировки скорости вращения вентилятора охлаждения. Подобная регулировка позволяет блоку питания уменьшать или наоборот увеличивать скорость вращения вентилятора в зависимости от мощности, которую в данный момент потребляет компьютер.

Наличие необходимых коннекторов

При помощи различных коннекторов осуществляется питание компонентов ПК. Поэтому, выбирая блок питания, необходимо обратить внимание на наличие коннекторов необходимого размера и количества, а также длину его кабелей. Количество коннекторов должно быть никак не меньше числа компонентов, на которые вам нужно будет подавать питание. Длина проводов должна быть 35 сантиметров и более.

Тип блока питания

Блоки питания различают по типу. Это может быть либо модульный, либо стандартный БП. Модульные блоки питания стоят дороже, но в то же время позволяют подключать или отключать провода от БП в зависимости от необходимости в их использовании. Такой подход освобождает место в системном блоке, что в свою очередь ведет к лучшей циркуляции воздуха внутри системника. В стандартных блоках питания все кабеля делают несъемными.

На первом рисунке приведен стандартный блок питания, на втором – модульный.

Конструктивные особенности блоков питания

У блока питания могут иметься в наличии несколько разъемов, переключателей, индикаторов, присутствие которых не обязательно, но позволяет расширить его функционал. Это может быть индикатор напряжения в сети, кнопка переключения режимов вентилятора, кнопка переключения напряжения 110 / 220В или разъем для подключения питающего кабеля монитора и т.п.

Теперь, когда мы немного разобрались с конструктивными особенностями блоков питания, время переходить к основной теме статьи – как проверить блок питания компьютера.

Проверка блока питания с помощью мультиметра

Вначале вам необходимо извлечь блок питания из корпуса вашего ПК. После этого вам необходимо подключить к нему какую-то нагрузку, а затем замерить напряжение на выходе. Нагрузка во-первых нужна для того, чтобы результаты, которые вы получите, не были неточными (немного завышенными). А во-вторых, необходимо следовать рекомендациям стандарта для БП, в которой четко говорится, что без подключенной нагрузки блок питания вообще не должен запускаться. В качестве нагрузки для блока питания возьме обычный 80х80 внешний вентилятор охлаждения на 12V (для чистоты эксперемента можете использовать два вентилятора). Подключите вентилятор к БП, как показано на рисунке.

Запустить блок питания можно при помощи замыкания двух контактов одного из разъемов. Замыкаются зеленый и черный провод. Волноваться вам не стоит, да же если вы допустите ошибку и не правильно замкнете, с блоком питания ничего не случится, просто он не включится.

После того, как вы зафиксирует перемычку (это может быть обычная скрепка), можете подключать кабель питания к БП и включать его в розетку. Если вами сделано все правильно, то оба вентилятора (вентилятор нагрузки и внутренний вентилятор охлаждения) начнут вращаться.

Теперь нам следует перед началом измерений немного отойти в сторону. Рассмотрим сами разъемы компьютерного блока питания. Ну а если говорить точнее, то нас больше интересуют напряжения, которые находятся на каждом из них. На предыдущем рисунке мы видим, что в состав разъема входят 20 (есть варианты с 24 контактами) проводов различного цвета.

Разная окраска проводов, как вы понимаете, используется не для предания блоку питания привлекательного внешнего вида. Каждый цвет провода означает вполне определенное напряжение.

  • Черный цвет обозначает “землю” (COM или общий провод,масса)
  • Желтый провод: + 12V
  • Красный провод: + 5V
  • Оранжевый провод: +3,3V

Предлагаем провести проверку каждого пин по отдельности:

Ну вот, глядя на этот рисунок намного проще разбираться. Напряжение проводов, окрашенных в черный, красный, оранжевый и желтые цвета вы запомнили. Это основа, без которой самостоятельно начинать проверку БП нельзя. Но в разъеме присутствуют еще парочка контактов, которые мы должны рассмотреть.

В первую очередь нас интересуют следующие провода:

Провод зеленого цвета PS-ON – во время замыкания его с “массой” БП запускается. На рисунке вверху это показано, как «БП Вкл.». Поэтому мы и замыкаем именно эти два контакта при помощи куска провода (скрепки). Напряжение на этом проводе должно быть 5V.

Следующий провод, который мы рассмотрим – серого цвета. Сигнал, который по нему передается Power Good» или – «Power OK». Напряжение на этом проводе так же, как и в предыдущем случае 5V.

За ним сразу находится фиолетовый провод, имеющий маркировку 5VSB (5V Standby). Это так называемое дежурное напряжение (дежурка), значение которого также 5V. Данное напряжение с этого провода постоянно подается на ПК при включенном кабеле питания блока в сеть 220V. Необходимость в нем есть в нескольких случаях. К примеру тогда, когда отправляется команда на включение удаленного компьютера с помощью команды «Wake On Lan».

Белый провод (-5V) в настоящее время практически не используется. Ранее этот провод служил в качестве источника напряжения, которым запитывали платы расширения, устанавливаемые в ISA слот.

Еще один провод имеет голубой цвет (-12V). Этим напряжением питают интерфейсы «RS232» (COM порт), а также «FireWire» и отдельные PCI платы.

Перед началом проверки блока питания с помощью мультиметра, нужно еще рассмотреть два его разъема. Первый из них, это дополнительный на четыре контакта для процессора. Второй – «Molex» разъем, который используется для подключения жесткого диска и оптического привода.

На рисунке изображены провода, имеющие уже знакомые нам цвета: красный, черный и желтый (напряжение на них, как мы знаем + 12 и + 5V).

Теперь, для подтверждения полученных теоретических знаний взглянем повнимательнее на заводской стикер (наклейку), который нанесен на один из компьютерных блоков питания стандарта ATX.

Просьба обратить внимание на подчеркнутые красным значения.

  1. «DC OUTPUT» (Direct Current Output – выходная величина постоянного тока).
  2. +5V=30A (RED) – плюс пять вольт, обеспечивает силу тока в 30 Ампер (провод, обозначенный красным цветом).
  3. +12V=10A (YELLOW) – по плюс двенадцать вольт БП выдает силу тока, равную десяти амперам (провод желтого цвета)
  4. +3.3V=20A (ORANGE) – линия три и три десятых вольта способна выдерживать силу тока, равную двадцати амперам (провод оранжевого цвета)
  5. -5V (WHITE) – минус пять вольт – аналог провода белого цвета, описанного ранее
  6. -12V (BLUE) – минус двенадцать вольт (провод голубого цвета)
  7. +5Vsb (PURPLE) – плюс пять вольт дежурного напряжения (Standby), соответствует проводу фиолетового цвета
  8. PG (GRAY) – сигнал Power Good (провод серого цвета).

В последней записи сообщается о том, что максимальная выходная мощность БП равна 400W, при этом суммарная мощность каналов 3V и 5V составляет 195 ватт.

Вот теперь, после изучения теоретической части, мы можем приступить к практической части, где расскажем, как проверять блок питания компьютера.

Черный “щуп” мультиметра вставляется в гнездо, к которому подходит черный провод, красный “щуп” будем тыкать во все оставшиеся. Здесь необходимо отметить, что неверно выбранные контакты на БП для измерения к фатальным последствиям не приведут. Единственное, на что это повлияет – результаты измерений.

Зафиксировав щупы тестера, смотрите на экран мультиметра.

Наши данные показывают, что в канале +12V мы имеем напряжение в 11,37V. Минимально допустимое напряжение питания по этой линии должно составлять 11,40V.

Хотелось бы обратить ваше внимание на две кнопки, обведенные на фото красной линией. Это кнопка “Hold”, которая удерживает показания измерения при ее нажатии. А также кнопка “Back Light”, которая включает подсветку экрана при плохом освещении.

Как видно на фото, тестер показывает те же 11,37V.

Теперь, что бы иметь полную картину состояния БП, нам необходимо сделать проверку соответствия номиналу остальных значений. Тестируем 5V на разъеме «Molex».

Как видно, этот показатель находится в норме. Теперь пройдемся и измерим напряжение на всех остальных контактах и сверим результаты с номиналами. По результатам наших замеров мы сделали следующий вывод: блок питания выдает сильно заниженное (относительно номинального значение) напряжение по линии +12V, все остальные показатели соответствуют норме.

Теперь, для наглядности можно замереть это же напряжение (желтый цвет на дополнительном 4-х контактном разъеме) на полностью исправном блоке питания.

У исправного БП показатель 12V находится в норме (допустимое значение 11,40V, тестер показывает 11,92V). Аналогичным способом можете замерить все остальные линии и сверить полученные результаты с номинальными значениями.

От правильной работы этой составной части компьютера зависит функционирование всех остальных его компонентов. А если блок питания испортился, это может повлечь за собой выход из строя любого из элементов ПК. Поэтому очень важно вовремя выявить его неисправность и устранить ее.

Блок питания запитывает следующие компоненты ПК:

  • материнская плата;
  • процессор;
  • твердотельные накопители и жесткие диски;
  • дисководы;
  • видеокарты.

Обычно блок питания имеет несколько различных выходов, для каждого из которых у него отдельный провод:

  • четырех- или восьмипиновый выход для подачи тока на процессор;
  • двадцати- или двадцатичетырехпиновый выход для питания материнской платы;
  • Sata-выход;
  • шести- или восьмипиновый выход для питания видеокарты;
  • молексы для запитывания различных устройств, например, дополнительного кулера.

Вот так выглядят эти разъемы.

Если блок питания неисправен, это можно узнать по следующим внешним признакам:

  • ПК не включается;
  • компьютер зависает или выключается;
  • ПК самостоятельно перезагружается;
  • блок питания сильно греется.

На заметку! Следует отметить, что такие признаки, как перегрев или самопроизвольное выключение не обязательно говорит о поломке. Иногда перегрев происходит, когда на относительно слабый блок подается высокая нагрузка. Например, если подключить к блоку мощностью 350 Вт. Комплектующие с высоким энергопотреблением, он не будет с ними справляться, что приведет к сильному перегреву, а потом к срабатыванию защиты и выключению.

Проверка подручными средствами

Проверить, работает блок питания или нет, можно подручными средствами без какой-либо специальной техники. Посмотреть, нормальное ли напряжение на контактах устройства, не получится, проверка покажет только то, запускается блок питания или нет.

Сводится механизм проверки к следующем. Компьютер включается, когда пользователь нажимает кнопку на передней панели. Кнопка эта посылает электроимпульс на материнскую плату, а та, в свою очередь, замыкает два контакта на двадцатичетырехпиновом разъеме блока питания, после чего он запускается и вслед за ним стартует весь ПК. Таким образом, чтобы запустить блок, необходимо замкнуть эти контакты. Найти их очень просто: к одному из них подходит зеленый провод, а к другому черный.

Для замыкания подойдет любой металлический предмет, который войдет в узкий паз штепселя. Чаще всего их замыкают простой канцелярской скрепкой.

Для проверки нужно:


Блок должен включиться. Если этого не произошло, он неисправен.

Также можно разобрать блок и визуально его осмотреть. Обращать внимание следует прежде всего:

  • на катушки из медной проволоки, перемычки. Они должны быть целыми;
  • на конденсаторы. Они не должны быть вздувшимися.

Вот так устройство выглядит изнутри.

Вот так выглядят вздувшиеся конденсаторы, которые могут стать причиной неисправности.

Важно, чтобы у включенного блока питания крутился кулер. Если этого не происходит может произойти перегрев элементов блока и их дальнейший выход из строя.

Проверка мультиметром

Если у вас дома есть мультиметр, можно проверить блок питания с его помощью. Дело в том, что каждый из контактов любого разъема исправного блока имеет свое напряжение. Вот схематическое изображение этих напряжений.

Буквами «GND» на картинке обозначена «земля» (от английского «ground»).

Например, если мы разместим один контакт мультиметра на черном проводе («земля») двадцатичетырехпинового разъема, а другой на красном (+5 В), то показания прибора должны составить 5 В. Таким образом нужно «прощупать» каждый из проводов этого коннектора и сравнить показанный мультиметром результат с правильными цифрами на рисунке. Если все данные совпадают, значит, блок питания исправен. Если же нет, он нуждается в ремонте.

В случае, когда напряжение на контактах блока, нет ничего страшного для комплектующих. Они будут хуже работать, но из строя вряд ли выйдут. А вот если напряжение повышено, они могут сгореть, поэтому блок питания, имеющий такое напряжение нужно сразу удалить из ПК.

Кроме того, для проверки блоков питания существуют специальные устройства. Выглядят они вот так.

По сути дела они представляют собой не что иное, как вольтметр, однако имеют стандартные контакты-щупы, а разъемы для подключения коннекторов питания. Когда они будут соединены с прибором, а блок питания включен, на экране появятся сведения о напряжении, которое выдает блок по каждой из линий.

Вот видео, посвященное процедуре проверки блока питания мультиметром.

Видео — Проверка работоспособности блока питания

Проверка с помощь специальных программ

Проверить блок питания можно и с помощью специальных тестовых программ. Одна из них – ОССТ Perestroika. Скачать ее можно бесплатно на официальном сайте разработчиков по адресу: http://www.occt.ru/download.

Для проверки понадобиться:


Важно! Помните, что проверят блок питания с помощью ОССТ Perestroika на неисправности лучше не стоит. Этот софт сильно нагружает компьютерное «железо», а оно, в свою очередь, сильно нагружает блок питания. Поэтому если вы полагаете, что блок на грани «смерти», лучше не подвергать его риску. Программа предназначена не для выявления поломок, а для теста производительности и стабильности работы системы.

Кроме того, можно протестировать блок питания и с помощью других программ, например, AIDA64. Эта программа тоже при тесте дает очень сильную нагрузку на все комплектующие компьютера, поэтому к тестированию надо подойти ответственно и проводить его с осторожностью.

Ремонт блока питания

Если вы хотя бы немного владеете пайкой, можно попробовать самостоятельно заменить вздувшиеся конденсаторы на его плате. Также можно попробовать самому заменить неработающий вентилятор.

Для замены конденсаторов нужно:

  1. Отсоединить блок питания от корпуса компьютера. Для этого нужно открутить винты в задней части корпуса, отсоединить коннекторы от комплектующих и аккуратно извлечь блок.

  2. Отсоединить плату от корпуса блока питания, открутив удерживающие ее шурупы. Учтите, что на разных моделях блоков их местоположение может отличаться.

  3. Аккуратно отпаять вздувшийся конденсатор с ее обратной стороны. Для этого нужно перевернуть плату обратной стороной, нанести на оловянные шарики флюс и нагреть их паяльником. Если у вас нет флюса, можно обойтись и без него. Когда олово расплавится, аккуратно извлеките вышедший из строя компонент.

  4. Впаять на его место новый. Для этого в отверстия, оставшиеся от старой запчасти, вставьте ножки нового конденсатора и закрепите его с помощью паяльника и припоя.

  5. в обратной последовательности.

Для замены вентилятора понадобиться:

  1. Отсоединить блок питания от корпуса компьютера, как было описано в предыдущей инструкции.

  2. Открутить винты, удерживающие крышку, и снять ее.

  3. Открутить от крышки вентилятор.

  4. Отсоединить его коннектор от платы.

  5. Заменить его на новый.

  6. Собрать прибор в обратной последовательности.

Если вы не очень хорошо разбираетесь в электронике, лучше не пытаться отремонтировать блок самостоятельно, а отдать его в сервисный центр.

Чтобы пользователь не столкнулся с такими проблемами, как поломка или некорректная работ компьютерного блока питания, нужно соблюдать несколько простых правил при покупке этого устройства:


Эти советы помогут избежать выхода из строя блока питания. Если им следовать при выборе этого устройства, оно прослужит долго и будет радовать пользователя стабильной работой.

Видео — Как делать диагностику блока питания ПК своими руками

Как мне проверить блок питания на моем компьютере?

Тестирование источника питания - важный шаг при устранении многих проблем, наиболее очевидно, когда у вашего компьютера возникают проблемы с запуском. Однако отказ источника питания часто может быть причиной неожиданных проблем, таких как случайные зависания, самопроизвольные перезагрузки и даже некоторые серьезные сообщения об ошибках.

Спросите любого специалиста по ремонту компьютеров, и он, вероятно, скажет вам, что блок питания - это наиболее частая часть оборудования, которая выходит из строя в компьютере.По моему опыту, источник питания очень часто выходит из строя по мере старения компьютера.

2 способа проверки блока питания в компьютере

Как проверить блок питания в вашем компьютере

Вы можете проверить блок питания вручную с помощью мультиметра (метод №1) или приобрести тестер блока питания для выполнения автоматического теста блока питания (метод №2).

Оба метода являются одинаково эффективными способами тестирования источника питания, поэтому выбор полностью зависит от вас.

TimeStopper / Getty Images

Вот еще немного информации о том, как проверить ваш блок питания с помощью каждого из этих методов, и некоторые советы, которые помогут решить, какой из них лучше всего подходит для вас:

Метод № 1: Проверка источника питания вручную с помощью мультиметра

Что нам нравится

  • Единственные необходимые инструменты - это отвертка и мультиметр, которые, вероятно, у вас уже есть. Если у вас нет мультиметра, вы обычно можете найти базовый в любом крупном розничном магазине по цене около 30 долларов США.

  • Предполагая, что у вас есть мультиметр и отвертка, вы можете проверить свой блок питания прямо сейчас , следуя инструкциям выше.

Что нам не нравится

  • Это инструкция! С вашей стороны потребуется немного поработать, чтобы тщательно протестировать блок питания.

  • Тестирование блока питания вручную может быть опасным, если вы не будете очень и очень осторожны. См. Предупреждение внизу страницы для получения дополнительной информации.

Метод № 2: Тестирование источника питания с помощью тестера источника питания

Инструкции, приведенные выше, относятся к высококлассному тестеру блоков питания Coolmax PS-228 ATX, но общая идея применима практически к любому тестеру, который вы решите приобрести.

Что нам нравится

  • Это автомат! Тестеры источников питания были изобретены, потому что ручные тесты проводятся вручную и вносят человеческий фактор. Результаты теста блока питания с помощью тестера блока питания более убедительны.

  • Тестирование блока питания с помощью тестера блоков питания безопаснее, чем тестирование вручную. Тестер блока питания позволяет вам оставаться в стороне от электричества, чем при тестировании мультиметром.

Что нам не нравится

  • Скорее всего, у вас нет тестера блока питания, поэтому вам придется его купить. В зависимости от вашего выбора тестировщика вы, вероятно, захотите потратить от 10 до 40 долларов США.

  • Опять же, у вас, вероятно, нет тестера блока питания, а это означает, что вам придется заказать его и подождать, пока он не появится, прежде чем вы сможете проверить свой блок питания.Это может означать, что вы живете с серьезной компьютерной проблемой дольше, чем хотелось бы.

Будьте осторожны при тестировании блока питания, особенно если вы выбрали тестирование вручную. Оба метода, описанные выше, предполагают работу с источником питания высокого напряжения , когда он подключен к . Если вы не будете очень осторожны, вы можете ударить себя электрическим током и / или повредить свой компьютер. Тестирование источника питания является обычным шагом по устранению неполадок и может быть выполнено безопасно, если проявить здравый смысл и точно следовать инструкциям.Только будьте осторожны при этом.

Ваш блок питания не прошел проверку?

Заменить блок питания. Правильно, просто замените, даже если он частично работает.

Самостоятельно исправлять их - никогда не бывает безопасным решением. Если вы настаиваете на ремонте блока питания, а не на его замене, обратитесь за помощью к специалисту по ремонту.

Ни в коем случае не открывайте крышку блока питания! Изображение на этой странице предназначено только для иллюстрации, а не как прямой пример тестирования блока питания!

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять Калькулятор

БП - WePC | Давайте создадим игровой ПК вашей мечты

Прежде чем вы решите, какой блок питания купить, очень важно знать все компоненты, которые в настоящее время есть в вашей сборке, или те, которые вы хотели бы включить.Вот полный список элементов, которые необходимо учитывать при расчете потребностей в источнике питания.

Материнская плата - Убедитесь, что вы знаете, какая материнская плата (настольная, серверная, портативная и т. Д.) Установлена ​​в вашей сборке в настоящее время или какой форм-фактор вы хотите использовать в новой сборке. Это важный компонент ваших расчетов, потому что почти все в вашей сборке подключается к материнской плате и получает питание от нее.

Центральный процессор (ЦП) - Убедитесь, что вы знаете марку, модель или серию и размер сокета.

Графический процессор (GPU) - Вам нужно будет учесть фактическое потребление энергии и количество дополнительных контактов питания, которые может иметь графический процессор. Это будет 6, 8, 6 + 6, 6 + 8 или 8 + 8 контактов - и это на каждый графический процессор. Поэтому убедитесь, что у вашего блока питания достаточно кабеля для этого. В большинстве блоков питания будет хотя бы один кабель, совместимый с 8-контактным или 6-контактным разъемом.

Память (RAM) - Всегда знайте количество карт памяти, которые может поддерживать ваша материнская плата, а также размер (ГБ) каждой из них.Оптический привод. Если ваш компьютер включает в себя оптический привод, обязательно учтите это в своих расчетах. Также убедитесь, что вы знаете тип оптического носителя (Blu-ray, CD-ROM и т. Д.) Вашего оптического привода.

Жесткие диски (HDD) - Вам необходимо знать размер (дюймы) и число оборотов в минуту (например, 7200 об / мин) каждого жесткого диска, который у вас в настоящее время есть в вашей сборке или который вы хотели бы включить.

Твердотельный накопитель (SSD) - Вам необходимо знать размер (ГБ) каждого твердотельного накопителя, который у вас в настоящее время есть в вашей сборке или который вы хотели бы включить.Помните, что иногда их можно прикрепить к материнской плате.

Вентиляторы / Периферийные устройства - Вы можете захотеть добавить надстройки, такие как звуковая карта или вентиляторы корпуса RGB. Эти устройства также потребляют небольшое количество энергии, поэтому будьте осторожны, округляя мощность ватт для размещения периферийных устройств.

Как измерить энергопотребление вашего ПК

Компьютеры являются неотъемлемой частью современного общества. Мы используем их практически для всего. Работа, развлечения, общение с друзьями, что угодно - вы, вероятно, используете для этого компьютер.Компьютеры - невероятно мощные машины, способные выполнять удивительные задачи. Возникает вопрос, сколько электроэнергии потребляет ваш компьютер?

Связанные : Могут ли отключения электроэнергии и скачки напряжения нанести вред моему компьютеру?

Зачем нужно измерять энергопотребление вашего ПК?

Если вы используете компьютер для основных задач, таких как обработка текста и социальные сети, ваш компьютер, вероятно, не потребляет много энергии. Однако более сложные задачи, такие как редактирование видео или игры, могут вызвать скачок энергопотребления.Если вы несете ответственность за оплату счетов за коммунальные услуги в своем доме, неплохо знать, сколько энергии потребляет ваш компьютер. Знание того, сколько энергии потребляет ваш компьютер, может помочь вам при составлении бюджета.

Примечание : если вас беспокоит счет, вот несколько способов снизить энергопотребление вашего компьютера.

Планируете ли вы собрать новый компьютер? Если это так, важно знать, сколько энергии потребляет каждый компонент. Любой, кто когда-либо собирал ПК, знает важность надлежащего источника питания.Более мощные компоненты могут потребовать значительного количества энергии. Потратив с трудом заработанные доллары на дорогие детали, вы захотите убедиться, что ваш блок питания может обеспечить необходимую мощность.

Как измерить потребляемую мощность с помощью онлайн-инструментов

Один из самых простых способов точно подсчитать энергопотребление вашего ПК - использовать онлайн-калькулятор энергопотребления. В Outervision есть популярный точный калькулятор, которым легко пользоваться как новичкам, так и опытным пользователям.Чтобы использовать калькулятор, вам необходимо знать подробности о компонентах вашего ПК.

Базовая версия калькулятора просто просит вас ввести общую информацию о ваших компонентах. Вы можете выбрать из раскрывающегося списка процессоры, видеокарты и оперативную память, чтобы заполнить необходимые поля. Наконец, введите информацию о вашем использовании и нажмите кнопку «Рассчитать». Базовый калькулятор Outervision даст вам довольно хорошую оценку энергопотребления вашего ПК. При этом, если вам нужна более подробная и точная оценка, вам нужно использовать калькулятор «Эксперт».

Калькулятор Expert

Outervision позволяет ввести дополнительную информацию о вашем ПК. Это включает в себя все, от базового калькулятора, а также такие вещи, как количество накопителей, вентиляторы, карты PCI и даже устройства жидкостного охлаждения. Кроме того, чтобы получить наиболее точные показания, вам необходимо знать такие вещи, как тактовая частота вашего процессора и видеокарты. Кроме того, вы можете даже учитывать разгон процессора и графического процессора. Как и в случае с базовым калькулятором, после ввода соответствующей информации вы можете указать, сколько времени вы используете свой компьютер в день и будет ли он использоваться для каких-либо игр или другой тяжелой работы.

Как измерить потребляемую мощность с помощью программного обеспечения

Еще один способ контролировать энергопотребление вашего ПК - это легкое программное обеспечение. Доступно несколько разных; однако одним из самых популярных является Open Hardware Monitor. Open Hardware Monitor - это бесплатное приложение с открытым исходным кодом, которое дает пользователям информацию о потребляемой мощности в реальном времени.

Помимо информации о потребляемой мощности, Open Hardware Monitor может рассказать вам гораздо больше о вашем ПК.Сюда входят такие вещи, как температура процессоров, графических процессоров и жестких дисков, а также скорость вращения вентилятора, а также нагрузка и тактовая частота. Эта информация может быть представлена ​​в графическом окне, в виджете рабочего стола или скрыта в виде значка на панели задач. Кроме того, Open Hardware Monitor совместим со всеми версиями Windows, включая XP и любой дистрибутив Linux x86.

Как измерить потребляемую мощность с помощью счетчиков

Один из самых простых способов измерить общее энергопотребление вашего ПК - это приобрести внешний измеритель мощности.Использование этих измерителей мощности не может быть проще. Все, что вам нужно сделать, это подключить устройство к розетке, а затем подключить кабель питания вашего ПК к вилке, встроенной в измеритель мощности. В следующий раз, когда вы включите компьютер, измеритель мощности даст вам точные показания того, сколько электроэнергии потребляет ваш компьютер.

Это особенно удобно для понимания того, сколько энергии потребляется во время различных задач. Однако недостатком этого является то, что внешний измеритель мощности не поможет вам определить, какой блок питания подходит для вашей сборки.

При этом получение оперативных показаний энергопотребления вашего ПК может быть полезным. На рынке имеется несколько таких измерителей мощности, поэтому найти один из них будет несложно.

Одним из самых популярных устройств является счетчик потребления электроэнергии Kill-A-Watt, получивший оценку 4,5 звезды по результатам более 6000 отзывов. Самое приятное то, что они довольно дешевы, большинство из них колеблется от 20 до 30 долларов. Существуют и другие, более дорогие устройства, которые предлагают дополнительные функции, такие как возможность записи энергопотребления, но они могут быть значительно дороже.Для обычного пользователя более дешевые устройства делают свою работу.

Помимо определения мощности, потребляемой вашим компьютером, вы также можете проверить выходную мощность порта USB, чтобы знать, достаточно ли ее для питания ваших внешних устройств. Наконец, узнайте, как выбрать блок питания для вашего ПК.

Связанный:

Эта статья полезна? да Нет

Научитесь устранять проблемы с блоком питания

Проблемы с блоком питания может быть трудно диагностировать, если вы не знаете, что искать.Вот несколько советов, как быстро обнаружить неисправный блок питания и как его заменить.


Плохой блок питания может быть причиной многих проблем ПК. Опыт может помочь техническому специалисту диагностировать проблемы, вызванные неисправным источником питания, на которые обычно не обращает внимания новичок. В этой статье рассказывается, как диагностировать неисправный блок питания путем проверки его выходных напряжений, а также как заменить неисправный блок.

Симптомы
Практически любая периодически возникающая проблема может быть вызвана неисправным источником питания. Обычно я сначала смотрю туда, когда симптомы немного странные. Общие симптомы, связанные с питанием, включают:

  • Любые сбои или зависания при включении или запуске системы
  • Самопроизвольная перезагрузка или периодические блокировки во время нормальной работы
  • Периодическая проверка четности или другие ошибки типа памяти
  • Жесткий диск и вентилятор одновременно не работают вращение (нет +12 В)
  • Перегрев из-за отказа вентилятора
  • Небольшие отключения, вызывающие перезапуск системы
  • Поражение электрическим током, которое ощущается при прикосновении к корпусу

Есть также некоторые очевидные подсказки, которые должны наводить на подозрение неисправный блок питания.К ним относятся:
  • Система, которая полностью не работает (при включении системы ничего не происходит)
  • Дым
  • Автоматические выключатели выскакивают при включении ПК

Измерьте выходное напряжение
Один из самых простых способов проверки. Можно выполнить на блоке питания, чтобы измерить выходное напряжение. Это покажет, правильно ли работает источник питания и находится ли подаваемое напряжение в допустимом диапазоне. Обратите внимание, что вы должны проверять выходные напряжения, когда источник питания находится под нагрузкой, что означает, что он будет установлен и запущен на ПК.

Осторожно: источники питания могут быть опасными
Не рекомендую какому-то неопытному человеку открывать крышку блока питания. Источник питания следует считать опасным, даже если он отключен от сети. Конденсаторы могут поддерживать заряд сетевого напряжения в течение значительного периода времени. Замыкание одного по ошибке похоже на поражение электрическим током 120 вольт из розетки. Если вы не уверены или чувствуете дискомфорт при работе с высоким напряжением, не !

Используйте правильное оборудование
Большинство опытных техников, которых я знаю, используют цифровые мультиметры хорошего качества (цифровые мультиметры, см. Рисунок A ).Их цена может варьироваться от чуть менее 100 до более чем 300 долларов. Цена обычно отражает количество специальных функций, встроенных в счетчик. Этот тип измерителя предпочтительнее старого аналогового VOM (вольт-омметра), потому что цифровой мультиметр подает в цепь только 1,5 В при проведении проверки целостности, в то время как VOM обычно подает 9 вольт, чего достаточно, чтобы повредить чувствительные электронные компоненты ПК. .

Рисунок A

Обратное зондирование
Измерение напряжения на беговом компьютере может быть сложной задачей.Поскольку вы не можете отсоединить разъемы питания от дисководов или материнской платы при включенном питании, вы должны использовать технику, называемую обратным зондированием . Для этого нужно вставить измерительные щупы измерителя в заднюю часть разъема питания Molex, пока он еще подсоединен к приводу. Обычно достаточно места, чтобы вставить наконечник зонда в заднюю часть вилки и установить контакт с металлическим штифтом на конце каждого содержащегося в нем провода. У меня есть один набор проводов (показан на рис. A ), которые согнуты почти на 90 градусов, чтобы я мог их вставить и избежать пучка других кабелей и других компонентов, которые обычно мешают.

Небольшое примечание о полярности: Все напряжения, которые вы будете искать, являются постоянным током. Посмотрите на любую вилку питания на ПК, и вы увидите, что провода имеют цветовую маркировку ( см. Рисунок B ).


Рисунок B

Провода измерителя также имеют цветовую кодировку: красный является положительным (+), а черный - отрицательным (-). Чтобы проверить выходное напряжение на материнской плате, поместите черный провод измерителя на черный контакт, красный - на контакт Power_Good (P8-1) источников питания AT, Baby AT и LPX, а контакт 3 - на 20-контактный разъем ATX.Он должен находиться в диапазоне от +3 до +6 вольт постоянного тока. Если вы не видите это напряжение, напряжение в сети плохое. Если вы видите приемлемое напряжение, продолжайте тестирование остальных контактов на материнской плате и накопителях.

Любое напряжение в пределах 10 процентов от указанного напряжения приемлемо для целей тестирования. В таблицах ниже показано расположение выводов для блоков питания AT и ATX (, рисунки C и D, ) и 4-контактного разъема привода Molex (, рисунок E, ).


Рисунок C


Рисунок D



2 Проблемы не могут быть обнаружены путем прямого измерения, поэтому важно иметь запасной источник для замены.Если проблемы исчезнут с установкой «заведомо исправного» устройства, вы только что подтвердили диагноз.

Замените неисправный источник питания
Если тестирование показывает, что источник питания не обеспечивает надлежащее выходное напряжение, его следует отремонтировать или заменить. Поскольку блоки питания не содержат много деталей, обслуживаемых пользователем, для большинства людей это означает замену. Перед тем как начать, убедитесь, что новый блок питания имеет правильный форм-фактор и номинальную мощность. Новый блок питания должен обеспечивать по крайней мере столько же ватт, сколько и старый.Обычно при замене блоков питания я прибегаю к одному размеру.

Заменить блок питания довольно просто. Отсоедините все кабели от задней панели устройства. Откройте корпус и отсоедините все кабели питания дисковода и силовые кабели, питающие материнскую плату. Проверьте кабель питания вентилятора ЦП. (Обычно это пара проводов небольшого сечения, которые могут оборваться, если потянуть слишком сильно.) На некоторых компьютерах необходимо также снять выключатель питания.

Выкрутите блок питания из корпуса после того, как освободятся все провода питания, и выньте его из корпуса.Вставьте новый блок питания в корпус и подключите все провода питания, начиная с материнской платы. Не закрепляйте его полностью, пока не включите систему для проверки работоспособности. Если кажется, что все работает, выключите его, завершите закрепление нового блока питания и корпуса и верните его в эксплуатацию.

Следите за обновлениями
Для тех из вас, кто чувствует, что им просто нужно открыть старый блок питания, в моей следующей статье будет описано, как заменить предохранитель в блоке питания, отремонтировать его примерно за 2 доллара.


Поделитесь своими советами по источникам питания
У вас есть отличный совет или стратегия по устранению неполадок с источниками питания? Если да, поделитесь им с другими участниками TechRepublic. Оставьте комментарий или напишите нам.


Как вручную проверить источник питания с помощью мультиметра

Правильно выполненный тест блока питания с помощью мультиметра должен подтвердить, что блок питания находится в хорошем рабочем состоянии или его необходимо заменить.

  • Прочтите важные советы по безопасности при ремонте ПК из-за опасностей, связанных с этим процессом.Ручное тестирование источника питания предполагает тесную работу с электричеством высокого напряжения.

    Не пропускайте этот шаг! Безопасность должна быть вашей главной заботой во время проверки источника питания, и есть несколько моментов, о которых вы должны знать, прежде чем начинать этот процесс.

  • Откройте корпус вашего компьютера. Короче говоря, это включает в себя выключение компьютера, отключение кабеля питания и отключение всего остального, подключенного к внешнему компьютеру.

    Чтобы упростить проверку источника питания, вам также следует переместить отключенный и открытый корпус компьютера в удобное место для работы, например, на столе или другой плоской нестатической поверхности.

  • Отсоедините разъемы питания от каждого внутреннего устройства .

    Простой способ убедиться, что каждый разъем питания отключен, - это работать от связки кабелей питания, идущих от блока питания внутри ПК. Каждая группа проводов должна подключаться к одному или нескольким разъемам питания.

    Нет необходимости снимать сам блок питания с компьютера, а также нет причин отсоединять кабели данных или другие кабели, не исходящие от блока питания.

  • Сгруппируйте все силовые кабели и разъемы вместе для облегчения тестирования.

    Когда вы размещаете силовые кабели, мы настоятельно рекомендуем их изменить и вытащить как можно дальше от корпуса компьютера. Это максимально упростит проверку соединений источника питания.

  • Замкните контакты 15 и 16 на 24-контактном разъеме питания материнской платы с помощью небольшого отрезка провода.

    Вам, вероятно, потребуется взглянуть на таблицу выводов 24-контактного блока питания 12 В ATX, чтобы определить расположение этих двух контактов.

  • Убедитесь, что переключатель напряжения блока питания, расположенный на блоке питания, правильно настроен для вашей страны.

    В США напряжение должно быть установлено на 110/115 В. Обратитесь к Руководству по розеткам для других стран, чтобы узнать о настройках напряжения для других стран.

  • Подключите блок питания к розетке и нажмите переключатель на задней панели блока питания. Предполагая, что источник питания хотя бы минимально исправен и что вы правильно закоротили контакты на шаге 5, вы должны услышать, как вентилятор начинает работать.

    У некоторых источников питания нет переключателя на задней панели устройства. Если тестируемый блок питания не работает, вентилятор должен начать работать сразу после подключения блока к стене.

    То, что вентилятор работает, не означает, что ваш блок питания правильно подает питание на ваши устройства. Вам нужно будет продолжить тестирование, чтобы подтвердить это.

  • Включите мультиметр и поверните циферблат в положение VDC (Вольт постоянного тока).

    Если используемый мультиметр не имеет функции автоматического выбора диапазона, установите диапазон на 10.00V.

  • Проверьте 24-контактный разъем питания материнской платы:

    Подключите отрицательный щуп мультиметра (черный) к любому контакту заземления и подключите положительный щуп (красный) к первой линии питания, которую вы хотите проверить. 24-контактный основной разъем питания имеет линии +3,3 В постоянного тока, +5 В постоянного тока, -5 В постоянного тока (опционально), +12 В постоянного тока и -12 В постоянного тока через несколько контактов.

    Мы рекомендуем проверить каждый контакт 24-контактного разъема, на который подается напряжение. Это подтвердит, что каждая линия подает правильное напряжение и что каждый вывод правильно терминирован.

  • Задокументируйте номер, который показывает мультиметр для каждого проверенного напряжения, и подтвердите, что указанное напряжение находится в пределах утвержденного допуска. Вы можете обратиться к допускам по напряжению источника питания, чтобы получить список подходящих диапазонов для каждого напряжения.

    Есть ли напряжения за пределами утвержденного допуска? Если да, замените блок питания. Если все напряжения в пределах допуска, ваш источник питания исправен.

    Если ваш блок питания прошел тесты, настоятельно рекомендуется продолжить тестирование, чтобы убедиться, что он может правильно работать под нагрузкой.Если вы не заинтересованы в дальнейшем тестировании блока питания, переходите к шагу 15.

  • Выключите выключатель на задней панели блока питания и отсоедините его от стены.

  • Снова подключите все ваши внутренние устройства к источнику питания. Кроме того, не забудьте удалить короткое замыкание, созданное на шаге 5, перед тем, как снова подключить 24-контактный разъем питания материнской платы.

    Самая большая ошибка, сделанная на этом этапе, - это то, что вы забыли все снова подключить. Помимо основного разъема питания на материнской плате, не забудьте подключить питание к жесткому диску (-ам), оптическому дисководу (-ам) и гибкому диску. привод.Некоторым материнским платам требуется дополнительный 4-, 6- или 8-контактный разъем питания, а некоторым видеокартам также требуется выделенное питание.

  • Подключите блок питания, нажмите переключатель на задней панели, если он у вас есть, а затем включите компьютер, как обычно, с помощью переключателя питания на передней панели компьютера.

    Да, вы будете запускать компьютер со снятой крышкой корпуса, что совершенно безопасно, если вы будете осторожны.

    Это нечасто, но если ваш компьютер не включается при снятой крышке, вам, возможно, придется переместить соответствующую перемычку на материнской плате, чтобы это было возможно.В руководстве к вашему компьютеру или материнской плате должно быть указано, как это сделать.

  • Повторите шаги 9 и 10, проверяя и документируя напряжения для других разъемов питания, таких как 4-контактный разъем питания для периферийных устройств, 15-контактный разъем питания SATA и 4-контактный разъем питания для гибких дисков.

    Как и в случае с 24-контактным разъемом питания материнской платы, если какое-либо напряжение выходит за пределы указанного напряжения, вам следует заменить блок питания.

  • По завершении тестирования выключите компьютер, отсоедините его от сети и снова закройте корпус крышкой.

  • Предполагая, что ваш блок питания прошел тестирование или вы заменили блок питания на новый, теперь вы можете снова включить компьютер и / или продолжить устранение возникшей проблемы.

    Как проверить энергопотребление вашего ПК (3 МЕТОДА)

    Знаете ли вы, сколько энергии на самом деле потребляет ваш компьютер? Эта информация необходима, когда вы хотите переключить / обновить компоненты или выполнить разгон.

    Есть как минимум три способа узнать энергопотребление вашего компьютера.Таким образом, вам не нужно измерять каждый компонент вручную.

    # 1 Проверьте энергопотребление ПК с помощью LocalCooling

    Бесплатная программа под названием LocalCooling может оценить мощность, потребляемую основными компонентами компьютера, и предоставить вам некоторые варианты функций энергосбережения.

    Просто скачайте LocalCooling здесь и запустите его на своем компьютере. Нажмите кнопку Settings , затем перейдите на My power tab . Имейте в виду, что это была приблизительная оценка, потребление энергии сильно зависит от вашей активности.

    # 2 Хотите более точную оценку? Попробуйте калькулятор блока питания

    Калькулятор источника питания компании OuterVision позволяет рассчитать каждый компонент компьютера отдельно, например, процессор, память, видеокарту, хранилище, монитор и даже некоторые сценарии активности.

    Этот веб-инструмент предлагает экспертный и базовый режимы расчетов. Экспертный режим предназначен для детального измерения компонентов ПК, в то время как базовый режим требует только ввода некоторой общей информации о компоненте.Я обнаружил, что этот метод точен примерно на 80%.

    # 3 Ваттметр может дать вам точную информацию о потребляемой мощности в реальном времени.

    Последний и, вероятно, лучший способ проверить энергопотребление в режиме реального времени - использовать ваттметр. Просто вставьте этот инструмент в розетку, а затем подключите к нему свой компьютер.

    Затем дисплей покажет вам в реальном времени энергопотребление вашего ПК. Это также хорошо работает на других электронных устройствах. Это относительно доступный инструмент, который вы можете найти на Amazon по цене от 20 долларов.


    Итак, что вы думаете? Какой лучший вариант для проверки энергопотребления ПК?

    Как включить блок питания ATX без материнской платы

    Руководство: Брайан МакДэниел

    Создано: 1 октября 2004 г.

    Цена: до 15 долларов США (или больше, если вам нужно купить паяльник)

    Введение:

    Если вам нужно больше мощности для запуска дополнительных компонентов, или вы просто хотите протестировать некоторые вещи за пределами вашего корпуса, иногда необходимо включить источник питания, не подключая его к вашей системе.

    Сегодня я расскажу вам о двух различных методах достижения этой цели, и, хотите верьте, хотите нет, оба метода чрезвычайно просты. 🙂 Просто имейте в виду, что вы, скорее всего, аннулируете свою гарантию, и OverclockersClub (и особенно я) не несут абсолютно никакой ответственности за повреждение вашего оборудования или если вы ударите себя электрическим током.

    Базовый блок питания:

    Как большинство из вас, вероятно, знает, вы не можете просто подключить блок питания к стене и включить его. Блок питания должен быть подключен к материнской плате, чтобы получить команду на включение.Когда вы нажимаете кнопку питания на корпусе, зеленый провод замыкается на массу, сообщая блоку питания включиться. Когда этот «скачок» прерывается, блок питания отключается.

    Зеленый провод на штекере ATX - это линия «включено», это контакт №14. Стандартная вилка ATX также будет иметь семь заземляющих или черных проводов.

    Необходимое оборудование:

    Поскольку мы рассмотрим два разных способа, я разбил это на метод 1 и метод 2. Поскольку блок питания довольно очевиден, я не буду его перечислять.

    Метод № 1:

    • Кусок провода
    • Инструмент для зачистки проводов / нож

    Метод № 2:

    • Два куска проволоки
    • A однополюсный переключатель на одно направление (SPST)
    • Инструмент для зачистки проводов / нож
    • Дополнительные элементы:
      • Припой
      • Фитиль для припоя
      • Паяльник
      • Плоскогубцы игольчатые

    Приступая к работе - Метод № 1:

    Первый и самый простой способ занимает всего пару минут.

    Перед тем, как начать, убедитесь, что ваш блок питания выключен и отсоединен от розетки. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, заставить вас чувствовать себя некомфортно). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

    Первое, что нам нужно сделать, это взять кусок проволоки и снять покрытие с каждого конца. Полдюйма должно быть больше, чем достаточно.

    Теперь, когда провод зачищен с каждого конца, воткните один конец провода в разъем зеленого провода блока питания, а другой конец провода - в любой из черных разъемов блока питания.

    Вот и все, что касается этого метода! Теперь блок питания можно включить или выключить с помощью переключателя питания на задней панели блока питания.

    Обычно люди используют скрепки, чтобы перепрыгнуть зеленый и черный провод тем же способом, который описан выше. Хотя скрепка подойдет, я категорически не рекомендую это делать.

    Приступая к работе - Метод № 2:

    Метод № 2 немного более подробный, стоит дороже, но IMO - лучший путь. - Особенно, если вы будете использовать этот блок питания в своем корпусе для запуска TEC, установки h3O, CCFL или других компонентов.

    Для своей системы я решил спаять соединения на своем коммутаторе, это необязательно, но поможет обеспечить хорошее соединение.

    Как и в случае с методом № 1, убедитесь, что ваш блок питания выключен и отсоединен от сети. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, заставить вас чувствовать себя некомфортно). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

    Первое, что нужно сделать, это отрезать два куска проволоки нужной длины.В зависимости от того, как вы будете размещать этот блок питания и коммутатор, длина вашего провода может составлять всего несколько дюймов или несколько футов. - Для этого проекта я использовал два куска проволоки разного цвета.

    Следующее, что нужно сделать, это зачистить оба куска провода с каждого конца. Опять же, примерно полдюйма должно быть достаточно.

    Теперь пропустите один конец каждого провода через одну из клемм переключателя. Игольчатые плоскогубцы можно использовать, чтобы сделать красивую тугую петлю вокруг выводов.

    <

    По желанию вы можете припаять эти соединения на месте.Убедитесь, что вы используете припой без свинца, чтобы избежать отравления свинцом. 😉

    Теперь нам нужно подключить коммутатор к БП. Просто подключите один провод от переключателя к зеленому разъему блока питания, а другой провод к любому из черных разъемов. Неважно, какой из черных разъемов вы используете, и не имеет значения, какой конец переключателя подключен к какому проводу. Важно только то, что один провод подключен к зеленому, а другой - к черному.

    Вот и все, теперь ваш блок питания должен включаться или выключаться простым щелчком переключателя.

    Вывод:

    Итак, два простых способа включить блок питания ATX, не подключая его к материнской плате. Возможность сделать это была чрезвычайно полезна для меня как рецензента, однако она также пригодится, если вы используете термоэлектрический охладитель высокой мощности (также известный как TEC или Pelt), который требует использования второго блока питания.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
