Прибор для проверки светодиодов своими руками: схема супер тестера Led

У любого домашнего мастера обязательно есть прибор для измерения электрических параметров, позволяющий определять работоспособность ламп, напряжение в источнике питания, обнаружить, в каком месте порвались провода. Тестер выбирается в зависимости от потребностей. Многие не находят в магазинах мультиметр с нужным функционалов, поэтому делают своими руками приборы для проведения проверки светодиодов и другого оборудования в доме и автомобиле.

Содержание

  • 1 Тестер светодиодов с автоматическим выбором параметров SID GJ2C
  • 2 Тестер светодиодов с ЖК дисплеем
  • 3 Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов
  • 4 Схема испытателя светоизлучающих диодов
    • 4.1 Схема испытателя напряжения и тока светодиодов
    • 4.2 Микросхема и другие детали
    • 4.3 Определение напряжения и тока светодиода
    • 4.4 Пример расчета параметров
  • 5 Проверка светодиода мультиметром тестером на исправность
    • 5. 1 Основные причины неисправности и выхода из строя светодиодов
  • 6 Основные выводы

Тестер светодиодов с автоматическим выбором параметров SID GJ2C

Самая частая неисправность LED-телевизоров – наличие звука при отсутствии изображения. Причина – перегорание светодиодных лампочек в подсветке. Для мастера, занимающегося ремонтом этого оборудования, время на проверку экономит прибор SID GJ2C, автоматически выбирающий параметры. Его можно использовать так же для тестирования светодиодных лент и ламп в любом светильнике.

Основные характеристики:

  • масса 87 г;
  • габариты 100 х 59 х 32 мм
  • напряжение на входе 85-265 В;
  • напряжение на выходе 0-300 В
  • дисплей 3-разрядный, не разборный.

Тестер SID GJ2C регулирует ток и напряжение интеллектуально, пригоден для работы с переменным и постоянным электротоком. Основная сфера применения – ремонт телевизоров с подсветкой любого размера. Прибор оснащен двойной защитой, не повреждает светодиоды благодаря самостоятельному подбору параметров и плавному запуску.

Преимущества SID GJ2C:

  • высокая точность измерений;
  • возможность использовать не только для светодиодных ламп, но и для регуляторов напряжения;
  • сравнивание теоретических показателей с реальными;
  • не бьет током при прикосновении к щупам.

После подключения питания требуется 10-15 секунд на разогрев. При прикосновении к проверяемому элементу напряжение сначала сбрасывается до нуля, потом плавно поднимается. Работоспособность детали определяется сразу, точные параметры необходимо ждать примерно 2 минуты из-за инерционности (пассивности) экрана.

Внимание! Кроме светодиодов этот прибор может проверить стабилитроны и другие элементы драйвера.

Тестер светодиодов с ЖК дисплеем

Существует 2 типа тестеров – аналоговые и цифровые, функционал и точность измерений выше у последних. Они оснащены ЖК-дисплеями, параметры измерений выбирают автоматически, результаты проверки отображают наглядно и не требуют знаний по переводу одних величин в другие.

Тестер с ЖК-дисплеями более сложный по конструкции, так как в схему включаются интегральные микросхемы, диоды, транзисторы, резисторы, которые соединяются на общей подложке.

Сфера применения измерителей с ЖК-дисплеями:

  • определение наличие электротока в проводке;
  • состояние контактов;
  • измерение емкости, индуктивности, электротока, температуры конденсатора;
  • определение падения вольтажа на p-n переходе;
  • определение текущего через светодиод электротока;
  • отображение короткого замыкания;
  • расчет диапазона изменения параметров;
  • измерение электрических параметров в стиральных машинах, компьютерах, телевизорах, сети автомобиля, электроинструментах.

Пользователи ценят приборы с ЖК-дисплеями за простоту управления и доступную цену.

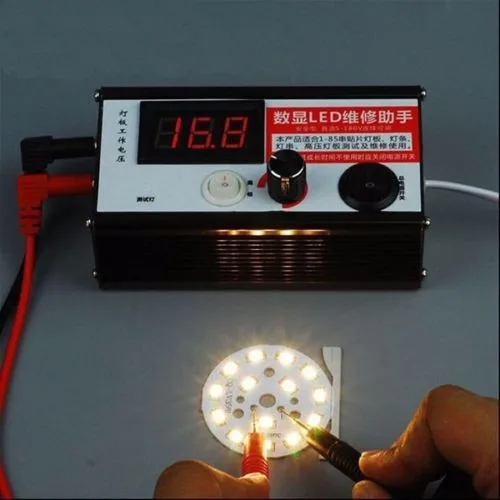

Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов

При необходимости работать с LED-телевизорами нельзя отдавать предпочтение простому мультиметру. Он позволяет лишь определить исправность светодиодных элементов, причем засветка видна плохо. Требуется специальный прибор, например, SID GJ2C. Домашние мастера используют самоделки, если функционал или цена предлагаемых магазинами приборов их не устраивают.

Самый простой вариант – источник питания из зарядки телефона с напряжением 3,3 В и 300 мА. Он подходит, если требуется проверка на работоспособность отдельных диодов с электротоком до 3 мА. Для расширения функционала требуются другие схемы.

Схема испытателя светоизлучающих диодов

Если светодиодные лампочки нужно проверять часто, мультиметра с последовательно подключенным резистором недостаточно. Плавным вращением потенциометра достигается максимальная яркость светодиода, сопротивление отображается на экране.

Важно! Этот метод приводит к перегоранию светодиода, если сопротивление нечаянно снижается ниже предельного уровня.

Для определения точных параметров можно своими руками сделать приставку к мультиметру.

Последовательность действий:

  • вынуть из батарейки «Крона» колодку и элементы крепления;
  • найти подходящий по размерам корпус и прикрепить к нему колодку;
  • сделать штыри для присоединения к мультиметру;
  • вырезать плату и установить на нее разъем для диодов и кнопку включения;
  • с обратной стороны припаять резистор на 0,25 Вт;
  • установить конструкцию в корпус;
  • соединить провода;
  • прикрутить к мультиметру;
  • установить максимальное напряжение 20 В.

После присоединения светодиодного элемента и нажатия на кнопку включения видно, исправна ли лампочка, быстро определяется распиновка и уровень падения вольтажа.

Схема испытателя напряжения и тока светодиодов

Более эффективный прибор, собранный своими руками на основе микросхемы К155ЛН1 и резистора, позволяющий определить пробитые диоды и элементы с внутренними разрывами.

Важно! Для проверки параметров тока и вольт подойдет схема, запитанная от батарейки «Крона». Измеритель не требует стабилизации напряжения, мобильный.

Желательно сделать печатную плату, прикрепить ее к батарейке и установить в корпус из пластика. Напряжение 9 В и ток до 30 мА исключает возможность перегорания светодиодных элементов в процессе тестирования. Схема потребляет минимум тока, поэтому батарейки хватает на длительное время.

Ток измеряется мультимертом, на котором установлен постоянный ток. Для измерения вольтажа на прибор монтируются специальные петли, соединяющие самоделку с мультиметром.

Микросхема и другие детали

При изготовлении своими руками последней модели используется микросхема LM317L, регулирующая вольтаж, и некоторые другие элементы:

  • диод Шоттки, предотвращающий перемещение электротока в обратном направлении;
  • потенциометр, меняющий сопротивление в пределах 0-500 Ом, что позволяет менять вольтаж на выходе для регулировки тока;
  • резистор, стабилизирующий ток на значении 30 мА.

Если не включить в схему резистор, во время проверки на светодиод пойдет ток 300 мА, он перегорит.

Определение напряжения и тока светодиода

Прибором с микросхемой LM317L, сделанным своими руками, можно проверять любые светодиоды (СМД прижимаются к контактным площадкам на плате).

Внимание! Если элемент подключается неверно по полярности, лампочка не горит, поэтому при проверке важно его перевернуть.

Ток измеряется при помощи замыкания перемычкой. На тестере вращается потенциометр (диапазон 2-30 мА). Значение вольтажа неважно. Например, при установке тока на значении 10 мА красный светодиод с падением напряжения 1,7 В получит ровно 10 мА. Если проверять синий светодиод на 3,2 В, он тоже получит 10 мА. То есть, на этом приборе вольты меняются автоматически.

Пример расчета параметров

После проведения измерений рассчитать параметры светодиода просто. Например, имеется диод синего цвета, который нужно запитать от 5В и 15 мА. Измерительный прибор при проверке показал 3,2 В и 15 мА. Резистор должен снять 5-3,2=1,8 В. Его сопротивление должно быть 1,8/0,015=120 Ом.

Проверка светодиода мультиметром тестером на исправность

Для проверки на исправность не требуются никакие приборы, кроме обычного цифрового мультиметра. Самый простой способ – использование щупов, позволяющих проверить элементы с любым количеством выводов в любом исполнении. После установки прибора на прозвон нужно прикоснуться к аноду красным щупом, к катоду – черным. Исправный диод светится, после смены полярности на экране появляется цифра «1».

Свечение при проверке небольшое, если освещение хорошее, его вообще не видно. Если LED-элемент многоцветный, необходимо определить распиновку, чтобы во время проверки не перебирать выводы наугад.

Большинство мультиметров оснащены гнездами для тестирования транзисторов, которые можно использовать для проверки диодов. По конструкции это 8 отверстий в нижней части (4 для PNP транзисторов и 4 для NPN транзисторов). Для проверки светодиодов в PNP анод вставляется в гнездо «Е», катод – в гнездо «С». Если диод рабочий, он светится. При проверке в NPN полярность меняется.

Важно! Недостаток этого метода – невозможно проверить элементы с остатками припоя без длинных ножек.

Для проверки мощных SMD нужен драйвер. Мультиметр подключается к нему последовательно, на экране видны изменения тока. Если элемент низкокачественный, показатель нарастает плавно. Падение вольтажа измеряется при параллельном подключении мультиметра. Чтобы определить, пригоден ли светодиодный элемент для дальнейшей эксплуатации, полученные показатели сравниваются с данными техдокументации.

Если светодиод инфракрасный, при верном расположении анода и катода на экране отображается число 1000, при изменении полярности видна цифра 1.

Основные причины неисправности и выхода из строя светодиодов

Особенность светодиодов –обратное напряжение, лишь на несколько вольт превышающее падение. LED выходит из строя, если при подключении допущена хотя бы малейшая ошибка. Сверхяркие диоды в подсветке перегорают при скачках напряжения. Более устойчивы в этом плане лампы на 220 и 12 В. Примерно 2% светодиодных изделий поставляется с браком, перед монтажом желательно проверить каждый.

Основные выводы

Приставка к мультиметру, сделанная своими руками, простая, но может пригодиться домашнему мастеру, которому часто приходится проверять исправность осветительных светодиодных ламп и лент. Прибор на микросхеме LM317L может сделать своими руками радиолюбитель, который тестированием диодов занимается регулярно. В некоторых ситуациях он может оказаться более полезным, чем прибор, приобретенный в магазине.

В телевизорах лампочки чаще всего выходят из строя из-за брака или выставления максимальной яркости изображения, повышающей вольтаж. Ремонт телевизора сложный, делать эту работу не рекомендуется выполнять своими руками, если нет ни знаний, ни опыта, ни инструментов. Все гораздо лучше сделает квалифицированный телемастер.

Предыдущая

СветодиодыВиды, характеристики и особенности светодиодных лент

Следующая

СветодиодыСветодиодная лента 3528: характеристика, разновидности, отличия от 5050

Тестер светодиодов с автоматическим выбором параметров SID-GJ2C.

Здравствуйте. В своём сегодняшнем обзоре я расскажу вам о тестере светодиодов с автоматическим выбором параметров, который очень экономит время при ремонте светодиодной подсветки мониторов и телевизоров, светодиодных ламп, лент и так далее. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 27 апреля. 30 апреля магазин отправил товар, и уже 17 мая я получил его на почте.

Пакет

В этом пакете, лежал комплект тестера для проверки светодиодов SID-GJ2C упакованный в пакет с zip замком и укутанный во много слоёв вспененного полиэтилена:

Вот, что входит в комплект:

Инструкция на английском языке:

Инструкция

Шнур питания:

Переходник – не потребуется:

Щупы, имеющие немалый вес и очень качественно исполненные:

1000В, 20А:

С острыми иглами на конце:

Провода мягкие, марка провода:

И конечно же в комплект входит сам тестер светодиодов — SID-GJ2C.

Вот его краткие характеристики:

Model No: SID-GJ2C
Input Voltage: 85-265V International General
Output Voltage: 0-300V
1.High Brightness No Disassemble More Accurate.
2.Double Isolated Safe Protection.
3.Voltage and Current Intelligent Adjustment.
4.Voltage Range:0-300V (slow boost safety design of soft start)

Тестер не имеет никаких органов управления. На лицевой стороне находится вольтметр, который показывает напряжение, которое тестер выдаёт на щупы для проверки светодиодов.

На одном из торцов тестера – находятся два разъёма для подключения щупов:

На другом – разъём для подключения шнура питания:

Вид сзади:

Произведём вскрытие:

Открутим и перевернём плату:

Маркировка на микросхеме – удалена:

Собираем тестер обратно, подключаем шнуры и включаем его в сеть:

Отображается напряжение на щупах в 193В.

Подключим щупы к одиночному одноваттному светодиоду:

Тестер выдаёт на светодиод 2,2 вольта.

Подключим тестер к группе светодиодов в лампе типа «кукуруза»:

Таким образом, тестером можно проверять как одиночные светодиоды, так и светодиодные сборки. В лампах, лентах, подсветках мониторов и телевизоров. Тестер обеспечивает плавный запуск светодиодов и позволяет быстро локализовать неисправность, а также убедиться в исправности или неисправности светодиодного драйвера.

Для того, чтобы лучше понять принцип работы тестера светодиодов SID-GJ2C — я впервые снял видео обзор, дополняющий этот текстовый обзор. Поэтому прошу за него особо строго не судить, так как раньше я снимал только коротенькие видео о товарах без комментариев.

После, примерно, 1-2 минут подключения — тестер плавно начинает приподнимать напряжение на выходе. Это очень быстро помогает выловить виновника в случае, если светодиодная сборка при работе начинает мигать.

Защита в тестере организована на отлично. При замыкании – напряжение на щупах падает до ноля:

Если взяться за оголенные концы щупов руками – удара током не будет. Но я всё же не рекомендую долго замыкать щупы или долго за них держаться, зачем насиловать защиту.

Весит тестер немного, и не огрузит при переноске:

Ну, заодно, и лампу починил.

Всем света!

Дополнение по вопросам в комментариях.

Сначала по напряжению. Табло на тестере крайне инерционно. Это к вопросу, почему на трех светодиодах напряжение то 7,4 то 123 вольта. При подключении диода — тестер сразу сбрасыват напряжение до ноля, а потом плавно поднимает его. Табло это так быстро отразить не может. И оно занижает показания во всём диапазоне на 0,3 вольта. Идем дальше, после подключения одного одноваттного светодиода, напяжение плавно поднимается до момента, когда светодиод загорится. По тестеру это 2,2 вольта, В реальности — 2,5. Ток при этом составляет 1мА. Примерно через 2 минуты тестер начинает плавно поднимать напряжение и останавливается на 2,6 В. В реальности — 2,9 вольта. Всё, выше оно не поднимется, сколько бы мы не держали щупы на светодиоде. Несмотря на то, что паспортное напряжение одноваттного светодиода составляет 3,2 — 3,4 вольта. Хотя, может, производитель тестера просто перестраховывается, учитывая, что светодиоды бывают разного качества. И при этом ток выдаваемый тестером составляет 24,5 мА. Ну, и протестировал, заодно, на оказавшейся под рукой сборке из семи одноваттных светодиодов. Сборка начинает светится при 16 вольтах на тестере светодиодов. В реальности на 16,3 вольтах. Ток 2 мА. Через две минуты тестер плавно поднимает напряжение до 18,3 вольт. На самом деле до 18,6 вольт и подъём напряжения на этом завершается. Получается примерно 2,66В на светодиод. При этом ток составляет 24,7 мА

Дополнение номер два: Для проверки — необязательно ждать 2 минуты. Работоспособность диодов видно сразу. Посмотрите видео. Полное рабочее напряжение и ток не к чему. За исключением случаев, когда подсветка мигает при работе. Но чаще — или светодиод полностью неисправен, или драйвер, что реже. Мигание — хуже всего выявлять мультиметром. На холодных светодиодах — вы увидете, что все светодиоды исправны. Приходится включать, ждать пока нагреется, выключать и сразу проверять. На горячем будет обрыв. Это занимает намного больше тех двух минут, которые требует тестер светодиодов, что бы найти виновника этой неисправности.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Smart Tweezers ST5L Iskra LED тестер — ST52LAD

Текущий запас:

Добавление в корзину… Товар добавлен

Smart Tweezers ST5L ISKRA светодиодный тестер — ST52LAD


Основные особенности:

  • Удобная операция по одному руке
  • Идеально подходит для устройств на поверхности.
  • Специальный режим для тестирования двунаправленных светодиодов
  • Режимы ручной настройки полярности
  • Регулируемый постоянный тестовый ток 1-30 мА
  • Регулируемый цикл рабочего испытания 10-1000 MSEC
  • Светодиодная проверка яркости
  • Светодиодный визуальный цвет. ™ — это специализированное решение для тестирования и проверки SMD и сквозных светодиодов. Конструкция устройства сочетает в себе пару высококачественных позолоченных пинцетов и цифровой адаптивный тестер светодиодов в компактном, легком приборе с батарейным питанием.


    Тестирование светодиодов для поверхностного монтажа и сквозных светодиодов

    • Устройства для поверхностного монтажа обычно труднее тестировать и идентифицировать SMD, чем обычные компоненты, из-за их размера. Smart Tweezers® Iskra™ предоставляет пользователям простой способ тестирования и проверки различных типов светодиодов, даже уже установленных на платах. Пробник также можно использовать для проверки сквозных светодиодов.


    Автоматические измерения

    • Умный пинцет Iskra™ выполняет автоматическое определение полярности светодиодов (для однонаправленных светодиодов) с использованием уникального безопасного адаптивного алгоритма тестирования. После определения полярности светодиода Smart Tweezers Iskra™ зажигает светодиод при заданном значении тестового тока и установленной длительности импульса тока.


    Во время цикла тестирования прибор отображает значение тестового тока, индикатор полярности, прямое падение напряжения на светодиоде и длительность импульса тока.



    Измерения двунаправленных светодиодов

    • При тестировании двунаправленных светодиодов Smart Tweezers Iskra™ отображает прямое падение напряжения для каждого направления.


    Во время цикла тестирования устройство загорается в каждом направлении светодиода при заданном значении тестового тока и установленной длительности импульса тока.



    Проверка светодиодов предустановленной полярности

    • Интеллектуальный пинцет Iskra™ можно переключить в режим предустановленной полярности. В этом режиме ручки имеют фиксированную полярность, а светодиод тестируется восходящим или падающим тестовым сигналом.



    Встроенный литий-ионный полимерный аккумулятор

    • Smart Tweezers Iskra™ оснащен встроенным литий-ионным аккумулятором большой емкости. Кабель для зарядки Micro USB и блок питания (только для США и Канады) входят в комплект поставки. Smart Tweezers Iskra™ можно заряжать от любого стандартного USB-порта или настенного зарядного устройства USB.


    Эргономичный дизайн и удобное управление

    • Настройки по умолчанию испытательного тока и длительности импульса можно изменить с помощью джойстика.


    Гарантия

    • 1 год с даты покупки. Возможна досрочная замена.


    В комплект Smart Tweezers Iskra™ LED Tester входят:

    • Устройство ST52LAD
    • Прямые измерительные провода (установлены)
    • Корпус с жестким переносом
    • Universal 110-240V Адаптер переменного тока
    • Micro USB-кабель для зарядки с порта USB


    Нажмите на просмотр листа данных

    Физические спецификации
    Физические спецификации
    . от 0 °C до +55 °C
    Тип батареи 3,7 В LiPO, перезаряжаемая, 180 мА·ч
    Срок службы батареи (непрерывное использование) Типично 5 часов, цикл зарядки 3 часа
    Electromagnetic Compatibility (EMC) FCC 15 part B, SE
    Size 148 x 20 x 15 mm
    Weight 29 grams
    Warranty 1 year

    69 69
    Технические характеристики
    Тестовый ток 1, 2, 5, 10, 20, 30 мА
    9, 2, 5, 10, 20, 30 мА
    . 0165 5 В (макс.)
    Длительность импульса испытательного тока 10 – 1000 мс

    Smart Tweezers ST5L Iskra LED тестер — ST52LAD

    Smart Tweezers ST5L Iskra LED тестер — ST52LAD

    Изготовлено и протестировано: Комплексный комплект для тестирования светодиодов построить его тоже!

    Этот тестер светодиодов от LEDsales может тестировать двух-, трех- и четырехконтактные светодиоды при различных токах, имеет дисплей напряжения, чтобы вы действительно знали, что происходит, и даже может тестировать светодиоды RGB с одним, двумя, или три цвета одновременно, щелкнув переключателем.

    У всех нас в жизни есть что-то или вещи, которые просто волнуют нас по причинам, которые мы не можем объяснить. Некоторым нравится определенная еда, другим просто нравится определенный тип автомобиля. Для производителей это часто новое испытательное оборудование или инструмент.

    Лично я скучаю по тем дням, когда стандартными были комплекты на уровне платы и компонентов, где нужно было все размещать и паять самостоятельно. Не поймите меня неправильно, мне нравятся разработки в мире производителей, такие как множество готовых модулей и удивительные проекты, которые мы видим, сделанные с помощью Raspberry Pi или Arduino. Некоторые из них также построены с нуля, с выделенными печатными платами и чистыми, четкими макетами. Тем не менее, есть что-то приятное в хорошо спроектированном наборе на основе печатной платы с аккуратно выровненными компонентами, надежно припаянными в течение многих лет безотказной работы.

    Этот комплект от LEDsales сочетает в себе лучшее из обоих миров: это хорошо продуманный, аккуратно выглядящий комплект тестового оборудования. Большинство производителей видели светодиодные тестеры, и у многих из нас есть такие. Они могут быть предварительно изготовлены менее чем за 20 долларов у Altronics с разъемом ZIF или Jaycar менее чем за 14 долларов с разъемом заголовка. Оба предложения основных розничных продавцов включают ряд текущих опций, максимум два канала на каждый текущий.

    Светодиодный тестер Q2010 с сайта altronics.com.au

    Jaycar имеет даже светодиод «индикатор заряда батареи» на панели, который загорается при подключении светодиода, даже если он имеет обратное смещение (удобная функция, позволяющая узнать, плохие ли контакты или проблема в светодиоде). ). Тем не менее, комплект LEDsales намного выше в своем классе.

    AA0274 Тестер светодиодов с сайта jaycar.com.au

    SINGLE COLOR SECTION

    Комплект LEDsales предназначен для проверки стандартных светодиодов на 1 мА, 2 мА, 5 мА, 10 мА, 20 мА, 25 мА и 40 мА. Тем не менее, есть шесть каналов 10 мА и восемь каналов 20 мА, поэтому вы можете сравнить гораздо больше светодиодов рядом. Это намного лучше, чем максимальные два канала, которые мы видели в других конструкциях. Все эти ряды имеют резисторы, основанные на прямом напряжении светодиода 3 В, что довольно часто.

    RGB SECTION

    Кроме того, он может тестировать четырехконтактные RGB-светодиоды как в конфигурации с общим анодом, так и в конфигурации с общим катодом, чего мы раньше не видели. Он также может тестировать квадратные светодиоды в стиле Superflux, как одноцветные, так и RGB-версии. В обоих вариантах RGB задействованы четыре переключателя: один переключается между общим катодом (CC) и общим анодом (CA), а три управляют каждым отдельным цветом. Эта умная функция позволяет тестировать отдельные кристаллы в светодиоде, по отдельности или в комбинации из двух, а также все вместе. Вы даже можете установить два светодиода RGB рядом! Однако они должны быть как CC, так и CA, чтобы получить результат от обоих. Это действительно полезно, если вы хотите сравнить цвет двух разных светодиодов RGB. Вся эта область имеет резисторы, выбранные на основе прямого напряжения 3 В и тока 10 мА на чип, что дает в общей сложности 30 мА на светодиод, как наиболее распространенные средние значения.

    ОСНОВНЫЕ УСТРОЙСТВА УПРАВЛЕНИЯ

    В центре передней панели рядом расположены кнопочный переключатель с подсветкой и микропереключатель. Кнопка является тестовой кнопкой, и она загорается при наличии тестового тока. Другими словами, он загорится, когда на тестовую область подается ток, независимо от того, правильно ли установлен светодиод в какую-либо из розеток.

    Это подтверждает, что тестер работает, но лопастной переключатель не работает. Переключение его в положение «включено» блокирует тестер, и светодиод загорается, как только он правильно ориентирован к соответствующим тестовым разъемам. Однако если оставить этот переключатель выключенным, ток подается на тестовый светодиод только тогда, когда вы этого хотите. Это позволяет вам правильно сориентировать и разместить светодиоды высокой яркости, прежде чем убедиться, что они направлены в сторону от ваших глаз, когда вы их зажигаете.

    ВОЛЬТМЕТР

    Это еще одно отличное дополнение к набору для продажи светодиодов. В нижней части передней панели расположен трехразрядный светодиодный индикатор. Он также имеет собственный переключатель включения / выключения, поэтому вы можете отключить эту функцию, если действительно хотите максимально продлить срок службы батареи. При включении измеритель будет отображать напряжение батареи всякий раз, когда переключатель или кнопка «Тест» включена. Поскольку светодиодный дисплей потребляет такой же ток, что и тестируемые светодиоды, это неплохое приближение к напряжению батареи. При тестировании светодиода вы увидите падение напряжения, особенно при более высоких испытательных токах. Это просто природа 9V батареи, которые, как правило, имеют малую емкость по току.

    Однако это еще не все функции вольтметра. Основная причина его включения заключается в том, что используется одноцветная тестовая область «Superflux», которая разумно состоит из трех рядов, таких как обычные 2,54 мм (большинство светодиодов), а также более широкие 5,08 мм (superflux, изогнутые светодиоды и другие светодиоды). можно протестировать. Вольтметр показывает падение напряжения на светодиоде. Это очень полезный диагностический инструмент, особенно потому, что некоторые красные светодиоды могут иметь Vf всего 1,5 В. Это может повлиять на ваш выбор резистора, если вам нравится яркость, скажем, от канала 10 мА в верхнем заголовке, но вы обнаружите, что ваш светодиод имеет Vf 2 В, а не 3 В, для которых рассчитаны эти токи.

    Как будто этого недостаточно, можно измерить падение напряжения на обычных диодах. Это позволяет вам определить, являются ли они SSR или Schottky, и являются ли они хорошими или нет. Вы также легко найдете полярность, если маркировка на корпусе нечеткая или блеклая.

    Несмотря на то, что все это отличный набор функций, самым захватывающим для меня было то, что это комплект! Это тоже очень хорошо собранный комплект. Открыв почтовый ящик, мы развернули посылку и обнаружили набор сумок внутри основной сумки. Все они снабжены наклейками LEDsales, которые сообщают, что пакеты сделаны из настоящего целлофана, а не из пластика, полученного из сырой нефти. Это важно для нас в DIYODE, потому что мы стараемся по возможности уменьшить количество отходов. Настоящий целлофан изготовлен из целлюлозы, растительного волокна, обладает естественными антистатическими свойствами и биоразлагаем. Он биоразлагаемый, а не просто «разлагаемый». Каждая мелочь складывается!

    После вскрытия внешний вид комплекта понравился. Набор крошечных металлопленочных резисторов мощностью 1/8 Вт (см. ниже), несколько разъемов, набор переключателей, вольтметр и сборочное оборудование в сочетании с тремя очень хорошо обработанными печатными платами с трафаретной печатью и покрытием. Основная часть гальванизирована насквозь и двусторонняя, поэтому, когда вы ее припаиваете, подождите чуть больше времени, чем обычно, когда паяльник контактирует с соединением после того, как припой впервые заметен: скорее всего, вы увидите припаяйте фитиль вниз через металлизированное отверстие, и вам нужно будет пополнить соединение.

    Что касается компонентов, то продажи светодиодов не подешевели. Несмотря на размер 1/8 Вт, резисторы на 0,4 Вт марки Vishay или Royal Ohm, за исключением 3k, который представляет собой Philips на 0,4 Вт. Коллекторы серии CONNFLY DS1023-1, которые имеют хорошую долговременную надежность и не имеют тенденции к потере упругости, как у дешевых. Даже переключатели хорошего качества, и, на самом деле, найти те, которые соответствуют высоким стандартам, было тем, что удерживало LEDSales от производства этого комплекта раньше.

    Инструкции к комплекту доступны в цифровом виде, а листок бумаги с комплектом направляет вас на нужную веб-страницу и содержит QR-код. Инструкции очень подробные и содержат хорошее описание работы и схемы, а также четкие инструкции по сборке. Упущено несколько деталей, но есть пара дополнений, которые я включу по мере прохождения сборки.

    Как и в случае с любым хорошо разработанным комплектом, инструкции предписывают вам начать с компонентов самого низкого профиля, в данном случае это резисторы. Строителю даже рекомендуется быть осторожным при изгибе этих выводов, так как они согнуты очень близко к корпусу. Единственное дополнительное предостережение, которое я бы добавил, — это выравнивание резисторов. Несмотря на отсутствие полярности, выровненные резисторы таким образом, чтобы все цветовые коды читались слева направо для горизонтального выравнивания и сверху вниз для вертикального выравнивания, значительно облегчают будущую идентификацию и поиск неисправностей.

    Это еще более верно для этих крошечных резисторов, которые имеют минимальное расстояние между цветовыми полосами, практически не имеют дополнительного пространства на полосе допуска и крошечные цветные полосы вдобавок. Значения могут быть трудночитаемыми, когда они совершенно новые, и это становится хуже по мере старения цветов. В инструкциях указано, что использование мультиметра для проверки значений является хорошей идеей, и мы использовали для этой задачи наш измеритель Peak Atlas LCR.

    Далее идут заголовки. Инструкции ясны об этом, и это помогает хорошо следовать им. Сборщику предлагается установить самый большой разъем, а затем использовать его для выравнивания оставшихся разъемов и лепестковых переключателей с нижней печатной платой, чтобы они хорошо сидели на передней панели. Тем не менее, я все еще нашел это проблемой. Вместо того, чтобы держать переднюю панель, я временно установил стойки, которые позже скрепят эти две печатные платы вместе, и установил винты для передней панели. Тогда манипулировать двумя печатными платами вместе стало намного проще, выравнивание сохранялось, и я смог припаять переключатели. В итоге я использовал наши руки-помощники PCBite, чтобы держать припой, чтобы я мог держать платы одной рукой, удерживая пальцем переключатель там, где я хотел, а другой рукой — паяльник. Обратите внимание, что на этом этапе припаяны только два контакта каждого разъема или переключателя.

    Обратите внимание, что на фото я на самом деле припаиваю кнопку из следующего шага, поэтому передняя панель не установлена.

    После того, как все разъемы и переключатели совмещены с двумя припаянными контактами, вернитесь назад и припаяйте оставшиеся соединения, прежде чем снимать переднюю панель и стойки. В инструкции четко сказано, что кнопочный переключатель имеет метку на катодном выводе светодиода, который его освещает, и в случае сомнений проверить с помощью батарейки и резистора. Метка на нашем была красной, что обычно, конечно, означает плюс или анод. Проверка резистором и питанием 5В показала, что на самом деле это катод. Красные чернила должны были быть теми, что были у производителя переключателей в то время. При установленном кнопочном переключателе в инструкциях даются подсказки, которые также помогут установить вольтметр. После этого держатель батареи установлен, и основная печатная плата готова.

    Перед полной сборкой тестера инструкция вызывает сборщика для его проверки. Несмотря на искушение проявить слишком большую уверенность и пропустить этот шаг, на ум пришла история, и я решил подчиниться. Этот процесс прост, но вам будет легче, если у вас под рукой окажется одноцветный суперпоток, сверхпоток RGB и стандартный светодиод RGB, а также обычный одноцветный стандартный светодиод. Даже если у вас есть только базовый светодиод, вы все равно можете проверить все функции, просто переместите одну из ножек светодиода в четырехконтактных разъемах, чтобы проверить работу припоя. Готово, следуйте инструкциям по сборке корпуса, и все готово! Купольные гайки, которыми крепится задняя панель, даже действуют как ножки.

    Заключительные слова из инструкции — некоторые предложения, и одно касается выбора батареи. Замена батареи 9В включает снятие задней панели. Рекомендуется литиевая батарея в упаковке 9 В с USB-портом для зарядки, и LEDsales привел пример доступного бренда. Они не продают этот товар, так что это не самореклама. Это просто разумный способ использовать дизайн с открытой рамкой.

    Задняя панель устройства заслуживает внимания. Он имеет трафаретную печать на лицевой стороне, 60-миллиметровую линейку, таблицу цветовых кодов резисторов (монохромную, поэтому текст, а не образцы цветов) и таблицу, объясняющую 3-, 4-, 5- и 6-полосные цветовые коды резисторов. Также есть схема для определения соединений анода и катода (+ и -) на светодиодах и список веб-сайтов с хорошими ресурсами по светодиодам, включая калькулятор резисторов.

    Кроме того, на последней странице инструкций приведена очень полезная таблица, в которой показаны фактические и номинальные токи для измеренного диапазона прямых напряжений светодиодов. Это будет очень полезно для тех, у кого есть устройства или ситуации, критичные к току или напряжению, и это приятный штрих от дизайнера. Конечно, это происходит из-за того, что любой расчет тока для каналов должен предполагать прямое напряжение, поскольку используются постоянные резисторы.

    В целом комплект LED Tester от LEDsales превосходит свою цену. Это хорошо продуманный комплект, который легко собрать, с высококачественными печатными платами и отличными вспомогательными инструкциями. Это очень функциональный готовый продукт, который, по мнению всей команды DIYODE, давно должен выйти на рынок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
