Тестер тока и напряжения: Подборка USB тестеров. Виды и функциональность.

Содержание

Подборка USB тестеров. Виды и функциональность.

Пару дней назад я узнал, что часть моих друзей видели данный инструмент, но не понимали, зачем он нужен в повседневной жизни. В процессе демонстрации возможностей оказалось, что штука полезная, и было заказано несколько штук разных видов. Порывшись в сети, я понял, что найти обобщенную информацию не так просто, так что постараюсь восполнить данный пробел. Речь пойдет о моделях, которыми я пользовался лично, а не просто видел в магазине =)

Во время зарядки устройств потребление непостоянно, поэтому помимо тестера нам понадобится нагрузка с постоянным значением, иначе получить достоверные данные будет проблематично. Можно изготовить модуль самому, либо купить готовый, коих сейчас великое множество. Самый простой и дешевый вариант:

КУПИТЬ можно за 2.55$. При напряжении 5 Вольт потребляет 1/2/3 Ампера на выбор.



Начнем с самой простой модели тестера:

Купить можно за 2.1$

Можно применять для тестирования:

— Блоков питания

— USB удлинителей

Вставляем одной стороной в блок питания, во второй разъем подключаем нагрузку.

В данной модели показания демонстрируются поочередно, сначала вольтаж, потом сила тока. Допустим в описании блока во время покупки было указано, что он хорошо себя чувствует при потреблении 1 Ампер. Выставляем данное значение на нашей нагрузке, получаем 0,62 А и со спокойной совестью открываем спор, не забыв приложить фото. Аналогичную проверку можно устроить для USB удлинителя. Измеряем напряжение и ток без шнурка, потом подключаем его между блоком питания и тестером и смотрим насколько упали значения. Большое падение может стать причиной нестабильной работы периферийных устройств.

Следующая модель немного интереснее

Купить можно за 3.48$

В отличие от предыдущей выдает больше информации — на одном дисплее отображается Вольты, Амперы, Ватты, время работы и температура модуля. А это значит, что помимо проверки блока питания или USB удлинителя можно проверять емкость аккумуляторов заряжаемых устройств. Для сброса полученных данных и нового тестирования с нуля нужно несколько секунд удерживать кнопку меню.

Кстати, отображение переданной мощности довольно полезно, хотя и может путать новичков первое время. Например, мы поставили телефон на зарядку. При 100% тестер показал нам, что залито 1500 mAh. Но правильный ли это показатель емкости? Аккумулятор то у нас в среднем 3,6 Вольт, а блок выдает 5… Чтобы привести данные к нужному напряжению мы должны посчитать потребленную мощность и разделить на вольтаж аккумулятора. В нашем случае тестер упрощает первый шаг. Конечно нужно учитывать потери на преобразование и постепенное повышение напряжения аккумулятора, но данные уже будут ближе к истине.

 При нажатии кнопки меню перекидывает на второй экран, который отображает напряжение по шине данных USB выхода. Не знаю как сейчас, но раньше некоторые производители телефонов встраивали защиту от не оригинальных зарядных устройств, которая проверяла наличие этого самого напряжения. Вот с помощью данного тестера можно было проверить это значение и подогнать его на любом другом блоке питания.



Идем дальше.

Известный многим «белый доктор»

Купить можно за 7.99$

Его преимущество перед предыдущими моделями в том, что помимо стандартного USB входа он имеет еще и microUSB разъем, что позволяет проверять телефонные шнурки данного формфактора. Например, куплен шнур, в характеристиках указано, что он спокойно держит 2 Ампера. Пы проверили наш блок и знаем что он выдерживает такой ток без падения напряжения. Подключаем нагрузку, шнурок в microUSB и видим, что уже при 1А имеется значительное падение как тока, так и напряжения, а это значит, что при 2 Амперах будет еще хуже и кабель не соответствует заявленным характеристикам. Открываем диспут, прикрепляем фото и ждем возврата.
Из минусов — не показывает потребленную мощность(Wh) и нет дополнительных экранов.



Зачем нужен сабж разобрались. Для повседневного использования вполне хватит одной из последних рассмотренных моделей, но если ваш род занятий тесно связан с тестированием, стоит обратить внимание на модуль UM24/UM24C. Имеются как стандартные USB вход/выход, так и microUSB разъем. Умеет определять используемую технологию зарядки, в том числе и быстрые.

Купить можно обычную за 14.88$ или за 18.88$ модель с bluetooth модулем. Функционал довольно богатый.

Тут вам и классические данные и отдельное меню тестирования шнурков, графики напряжения/тока и немного настроек. Очень недурно.

Модуль с bluetooth дополнительно может передавать данные на телефон либо компьютер с последующим экспортом результатов. Более подробный обзор делал lexus08



 Казалось бы, вот он, идеал, но нет, не так давно появилась на свет UM25/UM25C за немного бОльшие деньги. В настройки добавлено изменение цветовой палитры, объединены графики напряжения и тока, увеличена разрядность измерений, программа для ПК практически не изменилась — объединили два графика в один. Ну и помимо microUSB добавлены еще 2 Type-C разъема. В данный момент я сам пользуюсь этой моделью и она меня более чем устраивает =)

Купить можно за 19. 99$ и 22.99$ автономную и с bluetooth модулем соответственно.

Если Вы думаете, что 22$ это много, посмотрите на Power-Z
Купить этот «комбайн» можно 52$. Он имеет кучу настроек и типов выводимых данных, но мне кажется это уже перебор =)

В целом функциональность перечисленных выше модулей не ограничивается лишь проверкой «телефонных» блоков питания, кабелей и заряжаемых аккумуляторов — достаточно смастерить переходник и можно снимать данные с любой цепи. Многие тестеры поддерживают довольно большой диапазон напряжения.

Ну и напоследок небольшая подборка нагрузок для более гибкой проверки комплектующих:
Данная модель имеет максимальную мощность 15 Ватт, то есть 3 Ампера при 5 Вольтах. Из плюсов — довольно плавная регулировка.

Цена  6$

Следующая модель не имеет гибкой настройки, но используемые резисторы в сумме выдерживают до 40 Ватт, плюс есть активное охлаждение.

Каждый из переключателей нагружает по-своему. Для 5 Вольт это:
0.25А + 0.5А + 1А + 2А, что в сумме составляет 3,75А. Это чуть больше, чем у предыдущей модели, но в отличие от нее данный экземпляр выживет при испытании блока питания с более высоким напряжением.

Купить можно за 6.99$

Далее идет модель с нагрузкой до 5 Ампер, имеет 2 регулятора для грубой и тонкой подгонки значения.

Купить можно за 20.3$, в комплекте с тестером.

Существует модель со встроенным модулем

Цена даже ниже и составляет  19.14$

И 3 конфигурация — с модулем, симулирующим потребитель с QC 2.0, благодаря которому можно проверять блоки питания с соответствующей технологией быстрой зарядки на интересующих вас токах.


Цена полного комплекта составляет 23.12$.

Надеюсь данный материал для кого-то окажется полезен, если где-то ошибся — не стесняйтесь указывать на это в комментариях =)

T5-1000, Электрический тестер для измерения напряжения, силы тока и проверки целостности цепи

Описание

Электрический тестер OpenJaw™ Current
Электрические тестеры Fluke T5 предоставляют возможность проводить измерения напряжения и силы тока, а также проверку целостности одним компактным прибором.
Все, что необходимо сделать, - это выбрать напряжение, силу тока или сопротивление, а тестер сделает все остальное. Тестер OpenJaw™ current позволяет проводить измерения силы тока до 100 A без разрывания цепи. Его жесткие тестовые провода аккуратно укладываются сзади тестера, что облегчает его переноску в инструментальной сумке. Сменные тестовые щупы SlimReach™ изготовлены с учетом национальных электрических стандартов. К тестовым проводам можно подсоединять различные поставляемые по отдельному заказу аксессуары, например, зажимы и специальные щупы. T5 можно поместить в защелкивающийся на ремне футляр H5, поставляемый дополнительно. Имеются модели на 600 В и на 1000 В.

∙ Автоматически измеряет напряжение переменного и постоянного тока с точным цифровым разрешением
∙ Простое и точное измерение силы тока при помощи OpenJaw™.
∙ Простое и точное измерение силы тока при помощи OpenJaw™.
∙ Звуковой сигнал для проверки целостности цепи
∙ Компактная конструкция с аккуратным хранением щупов
∙ Имеет достаточную прочность, чтобы выдержать падение с высоты 3 м.


∙ Сменные наконечники для щупов SlimReach™ соответствуют местным стандартам по электричеству.
∙ Тестовые провода совместимы с дополнительными тестовыми зажимами Fluke
∙ Имеются модели 600 В и 1000 В
∙ Может оставаться в подключенном состоянии намного дольше, чем тестер соленоидного типа
∙ Режим автоматического выключения для сохранения энергии батареи
∙ Тестовые провода аккуратно укладываются в поставляемом дополнительно футляре, который может носиться на ремне.

Соответствие стандартам безопасности
Все входы прибора T5-600 соответствуют категориям безопасности EN61010-1 CAT III 600 В, а прибора T5-1000 - категории безопасности EN61010-1 CAT III 1000 В.

Комплект поставки:
Fluke T5-1000: Тестер для измерения силы тока, напряжения до 1000 В и целостности цепи, сменные 4-мм щупы, инструкция
Fluke T5-600: Тестер для измерения силы тока, напряжения до 600 В и целостности цепи, сменные 4-мм щупы, инструкция

Технические параметры

Техническая документация

Измерительные приборы (токовые клещи, мультиметры, тестеры)

Изделия для измерения параметров электрического тока

Работы, связанные с электричеством, подразумевают наличие у специалиста хотя бы минимального набора электротехнических инструментов. Одна из разновидностей таких инструментов – измерительные приборы. Что они собой представляют? Для чего используются? Какие виды измерительных приборов понадобятся при работе?

В список наиболее популярных измерительных приборов можно отнести:

- токоизмерительные клещи;

- портативный и профессиональный мультиметр;

- тестер с генератором сигнала;

- измеритель емкости и индуктивности (RLS-метр).

Будет полезным рассмотреть назначение каждого из них. Для примера можно взять приборы, выпускаемые компанией Mastech.

Токоизмерительные клещи Mastech MS2000G. Это устройство дает возможность измерить несколько параметров. Это значение силы тока, величина напряжения, сопротивление, частота входящего сигнала и даже температура окружающей среды. Измерения предоставляются потребителю в виде числовых знаков. Также они выводятся на специальную шкалу. Ей, кстати, очень удобно пользоваться, если нужно измерить быстроменяющиеся параметры или сравнить результаты измерений с контрольным значением.

Прибор обладает функцией сохранения измерений. Токоизмерительные клещи имеют звуковой пробник, с помощью которого можно проверить. Насколько хорошо соединены элементы схемы.

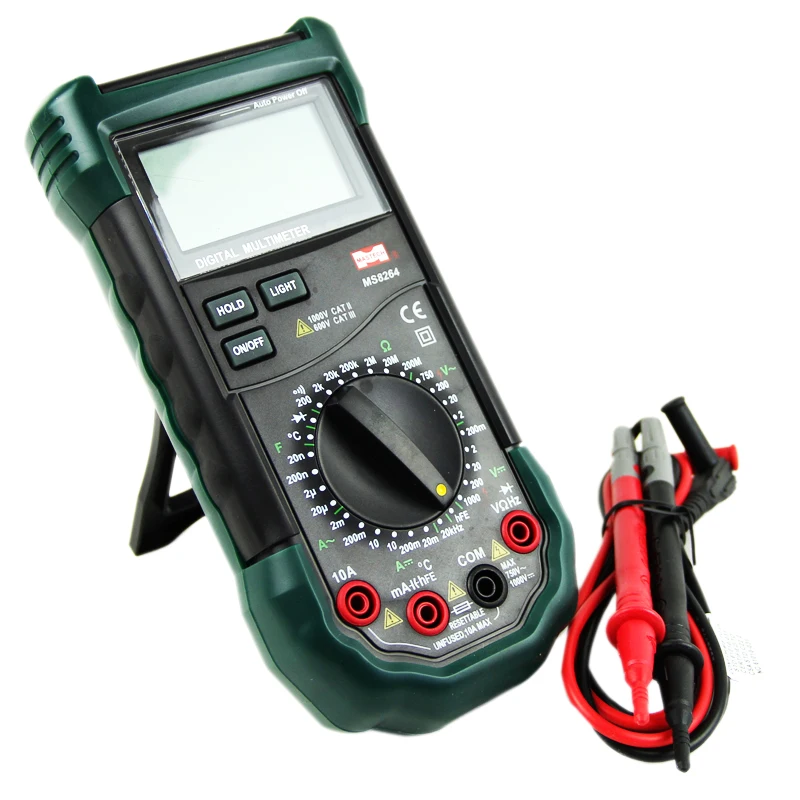

Портативный и профессиональный мультиметры Mastech. Портативный мультиметр – прибор, с помощью которого можно измерить значение постоянного и переменного напряжения, величину тока и сопротивления, частоту, уровень заполнения и даже температуру. Также с помощью мультиметра можно прозвонить цепь, протестировать диоды и прочее. Современные портативные мультиметры имеют встроенный компьютерный интерфейс. Эта особенность позволяет записывать и сохранять данные на компьютер.

Профессиональный мультиметр – прибор, который используется для среднеквадратических измерений значения напряжения и тока. Подобно портативному. Он имеет интерфейс ПК. Это устройство имеет высокую чувствительность, что позволяет получать максимально точные результаты измерений. Память мультиметра может хранить в себе до 30 значений.

Тестер с генератором сигнала Mastech. По-другому их называют трассоискателями. Эти приборы предназначены для поиска скрытой электропроводки или проверки работоспособности телефонной линии. Конструкция тестера состоит из двух частей: устройство передачи и устройство приема. Эти две части отвечают за поиск и проверку поврежденных проводов. Трассоискатель компании Mastech очень удобен в использовании. Он изготовлен из материалов высокого качества.

Измеритель емкости и индуктивности (RLC-метр) от Mastech. Это прибор измеряет емкость, индуктивность и сопротивление отдельных радиоэлементов и целых участков схем. Он отвечает всем требованиям, которые предъявляются к устройствам такого типа. Измеритель оснащен ЖК-дисплеем. Выбор пределов измеряемого параметра можно сделать вручную или запрограммировать. Устройство оснащено специальным портом, с помощью которого можно отправить данные на ПК.

Универсальный тестер радиокомпонентов: что это, функци

С развитием элементной базы приходится обзаводиться новыми приборами. Ещё недавно для ремонта любой техники было достаточно обычного стрелочного тестера. В самых сложных случаях использовали осциллографы. Стрелочные приборы заменили на цифровые. Но мало того, не так давно появился новый прибор — универсальный тестер радиокомпонентов. Что это за прибор, для чего нужен, что может и как им пользоваться читаем дальше.

Содержание статьи

Чем отличается универсальный тестер от мультиметра

Мультиметр, наверное, есть у каждого домашнего мастера, который хотя бы иногда берётся ремонтировать домашнюю (и не только) технику. Им легко проверить/измерить сопротивление, определить наличие короткого или обрыв. Некоторые более серьёзные и дорогие модели позволяют проверить работоспособность транзисторов, измерить ёмкость конденсаторов и т. д.

Но, если надо протестировать более сложные радиоэлементы — оптопары, MOSFET транзисторы, определить ESR параметры конденсаторов, тут мультиметр бесполезен. Некоторые из более «сложных» деталей можно проверить, собрав дополнительные измерительные схемы. Но куда проще иметь универсальный тестер радиокомпонентов, который все нужные характеристики определяет без всяких схем за несколько секунд.

Универсальный тестер китайской сборки

Что такое универсальный измеритель радиокомпонентов/радиоэлементов? Это небольшой приборчик с экраном и одним, или несколькими разъёмами для подключения тестируемых деталей. Есть также кнопка начала работы. Подписана она обычно TEST, может быть несколько вводов для подключения разного типа напряжений и определения их параметров.

Это немецкий фирменный «тестер транзисторов» Karl-Heinz Kübbeler который с успехом клонируют китайцы

Работает универсальный тестер от батареек или через адаптер подключается в сеть, могут подключаться через USB-порт разного формата. Некоторые модели имеют в комплектации измерительные щупы, которые позволяют тестировать детали, не выпаивая их с плат.

Возможности универсального тестера

Называют этот прибор транзистор-тестер, так как это одна из самых востребованных его функций. Но это только одна строчка из списка возможностей. Ещё можно встретить название тестер Маркуса, универсальный или многофункциональный тестер, измеритель радиокомпонентов, мультитестер, ESR-тестер и массу других более-менее похожих вариантов. А всё потому что он может многое и каждый называет по важной для него функции. Вот примерный перечень возможностей:

  • Проверяет ёмкость конденсатора любого типа. Причём устанавливает и дополнительные параметры — ESR — сопротивление конденсатора и Vloss — падение напряжения, которое отображается в процентах. Фактически последний параметр отображает степень «износа» конденсатора (высыхания электролита в частности). Чем выше этот показатель, тем хуже.

    Вот в таком виде выдает результаты измерений/тестирования транзисторов



    • Без проблем проверяет транзисторы, определяет цоколевку. Расписывает, к какому пину подключены катод-анод-база. Может указываться величина порогового напряжения открытия затвора.
    • Проверяет работоспособность светодиодов, диодов, триодов, оптопар. Определяет коэффициент усиления, распиновку.
    • Может быть, использован как генератор заданной частоты.
    • Некоторые позволяют замерять частоту, временны́е параметры синусоидального напряжения, параметры прямоугольных импульсов.
    • Могут проверять датчики температуры (для тёплого пола очень полезная опция, но встречается нечасто).
  • Есть модификации и с более редкими возможностями. Например, измеряются и проверяются два резистора в связке, потенциометр (переменный резистор) и т д. В общем, нужный прибор. Причём в работе совсем несложный. Обращаться с ним проще, чем с электронным мультиметром.

Фирменный или «китаец», готовый или конструктор

Универсальный тестер радиокомпонентов можно купить фирменный или один из китайских клонов. Разница в цене более чем ощутимая. Но и надёжность у фирменных приборов, и точность гарантирована, а у клонов — как повезёт.

Внешне между фирменным и клоном разница солидная

На всем известном «Али» есть универсальные тестеры радиокомпонентов с корпусом и без него. Без корпуса, понятное дело, дешевле. Китайские измерители и в корпусе совсем недорогие (порядка 20–30 $), а без корпуса и того дешевле. Но многие страдают недостоверностью — солидно привирают. Ориентироваться надо по отзывам.

Этот набор деталей и есть конструктор для сборки универсального измерителя параметров деталей

Хоть на Али и готовые тестеры полупроводниковых приборов недорогие, есть ещё более дешёвый вариант — так называемые конструкторы. Конструктор универсального измерителя — это печатная плата и набор деталей, которые требуется установить/припаять самостоятельно. Вы первоначально выбираете набор характеристик. Под него вам высылают набор деталей. Некоторые из сложных в монтаже деталей (микропроцессор) могут быть уже установлены. Остальные — конденсаторы, резисторы, ёмкости и т. д. надо будет припаять самому.

Как работать с универсальным тестером

Работает прибор от батареек и от сети через адаптер. Питание может быть от 6 В до 12 В. Зависит от конкретной модели.

Как пользоваться тестером транзисторов

Каждый раз при включении прибора проверяется наличие питания и его параметры. Если питание в норме, высвечивается об этом сообщение и работа продолжается — начинается тест установленной детали. Если питание «не ОК», придётся заменить батарейку или включиться через адаптер и включить его снова.

Установка радиоэлемента и его проверка

Проверяемые детали надо устанавливать в разъёмы/пины, которые находятся под экраном. Обычно есть три зоны. В каждой по несколько контактных площадок. С таким устройством можно без проблем ставить и большие, и маленькие детали — разъёмы находятся на разном расстоянии.

Это три пина (три области) для установки ножек тестируемых деталей

Ножки деталей устанавливаем в разъёмы так, чтобы они попали в разные зоны. Нажимаем кнопку «старт». Через пару секунд на экране появятся результаты измерений. Высвечивается условное обозначение проверенной детали и измеренные параметры.

Калибровка

При первом пуске универсальный тестер радиодеталей может требовать калибровку. Если есть инструкция просто надо выполнять все действия по пунктам. Ничего сложного, простейшие действия, но без них точность измерений никто не гарантирует.

Сообщение о необходимости калибровки

Если инструкции нет, можно прочесть, что от вас требуется на экране. Сообщения обычно на английском языке, высвечиваются последовательно.

Пример калибровки универсального тестера GM328

Так как английский не для всех доступен, приведём пример калибровки китайского «конструктора» GM328. Это одна из самых популярных сборок, которые стоят порядка 12$.

Для калибровки универсального тестера GM328 надо соединить перемычками все три пина (области) для измерений. Удобно сделать две П-образные перемычки. Первая соединяет 1–2, вторая 2–3. Можно сделать одну в виде буквы Ш. Порядок действий такой:

  • Включить прибор. Включается GM328 кратковременным нажатием на валкодер (некоторые называют энкодер).
  • Перейти в режим самотестирования (self-test). Для этого:
    • Как только на экране после пуска засветится любая надпись, повторно нажимаем на валкодер и удерживаем его 7–8 секунд. Не больше и не меньше, так как при другом времени нажатия либо произойдёт перезапуск, либо прибор выключится.
    • Когда через 7–8 секунд валкодер отпустили, на экране появляется основное меню. Вам надо перейти из текущего режима в режим самотестирования — «Selftest». Текущий режим подсвечивается зелёным светом или галочкой (как на фото). Чтобы сменить позицию крутим ручку валкодера. Если вам надо опуститься ниже — по часовой

      Это главное меню. Для калибровки требуется перейти в режим самотестирования -Selftest

        • Когда отмеченной окажется нужная строчка, нажимаем на валкодер, подтверждая выбор.
    • После запуска программы тестирования появляется надпись Short Probers — проверка короткого (вы же перемычками замкнёте все измерительные области). Она горит около минуты. За это время надо установить перемычки.

      Требование установить перемычки и результат проверки сопротивления короткого замыкания между областями измерения

    • Как только перемычки вставили, появляется ряд цифр. Это сопротивление установленных между пинами перемычек.
    • После появления этого сообщения, появляется надпись Isolate Probers. Это значит, что далее будет тестироваться изоляция между измерительными пинами и перемычки надо снять.

      При появлении этого сообщения надо снять перемычки

    • Как только перемычки сняли, высвечиваются два следующих сообщения. Они носят информационный характер — показывают изоляцию между пинами.

      Это данные проверки изоляции измерительной области

    • Потом появляется сообщение о необходимости установки конденсатора ёмкостью более 100 мкФ. Его ножки надо поставить в 1 и 3 пин. Без этого шага калибровка не будет завершена. И сообщение о её необходимости будет появляться перед каждым измерением, что ужасно нервирует. Обратите внимание! Конденсатор для калибровки должен быть плёночным.  В крайнем случае, керамический, а электролитические категорически не рекомендуют.

      Вот такого вида сообщение говорит о необходимости установки конденсатора ёмкостью более 100 нФ

    • После того как поставили конденсатор достаточной ёмкости, появляется надпись «Test End» и прибор далее будет работать без надоедливых сообщений.
    • Это пример калибровки конкретного универсального тестера радиокомпонентов. Не значит, что у других будет всё точно так же. Но вы хоть будете иметь представление о том, что от вас может потребоваться.

      Примеры измерений радиодеталей

      Пользоваться измерителем радиоэлементов очень просто. Надо установить деталь и включить прибор. Он протестирует питание, если оно в норме, начнёт проверять установленную в разъёмы деталь. По результатам теста высветит сообщение, в котором будет указан тип детали и её параметры.

      Фирменный прибор

      Чтобы было понятнее, разберём работу популярных клонов М328 и GM328. Разница между ними в наборе возможных функций (у GM328 больше). Любой прибор включается кратковременным нажатием на валкодер. Нажали, 1–2 секунды подержали и отпустили. Выключается прибор либо выбором соответствующей строчки в основном меню (Switch Off) либо удержанием нажатого валкодера в течении 10 секунд.

      Режимы работы M328

      Все режимы работы можно посмотреть после включения прибора. В GM328 переход в меню происходит при нажатии на валкодер (ручка переключения). Нажали держите 3–7 секунд (у разных сборок по-разному). После того как ручку отпустили, высвечивается меню. Обычно оно состоит из следующих пунктов:

      • Transistor — основной режим работы прибора, при котором проверяются все радиоэлементы кроме конденсаторов.
      • [email protected]:3 — режим измерения ёмкости конденсаторов и ESR параметров.
      • Contrast — подстройка яркости экрана, регулировка контрастности.
      • Frequency — измерение частоты переменного напряжения.
      • f-Generator — работа в качестве генератора меандра.

        После включения прибора переходим в основное меню. Там можно выбрать режим его работы

      • 10-bit PWM — выдаёт прямоугольные импульсы, работает как генератор ШИМ-сигнала.
      • rotary encoder — имитатор работы энкодера.
      • Selftest — калибровка.
      • Show data — отображение информации, которая есть в памяти (последние измерения).
      • Switch off — выключение прибора.

      Активный режим универсальный тестер радиокомпонентов M328 отмечает галочкой, которая стоит напротив строчки с названием элемента. Может быть, также выделение цветом или подсветка. Перемещение по меню — вращением рукоятки валкодера. Переход/активизация выбранного режима — кратковременное нажатие на валкодер. Не передержите, иначе прибор перезапустится.

      Обычно его оставляют в режиме «транзистор». Этот режим автоматически запускается при включении прибора. В нём можно измерять всё. Во многих моделях и конденсаторы тоже. И только некоторые требуют переключения в особый режим.

      Дополнительные режимы сборки GM328

      Вариант сборки универсального измерителя радиоэлементов GM328 имеет больше возможностей. В нём есть специализированные режимы для проверки резисторов, ёмкостей, декодера и энкодера. Может он работать также в режиме вольтметра. К перечисленным выше пунктам добавляются ещё 10, которые перечислены ниже.



      • RL — индуктивность.
      • C. Ёмкость.
      • DS18B20. Декодирование показаний термодатчика.
      • C(mF) — correction (конденсаторы большой ёмкости).
      • IR_Decoder. Декодер сигналов ИК протокола.
      • Проверка состояния питания при каждом включении

      • IR_Encoder. Передача сигналов ИК протокола.
      • DHT11. Декодирование датчика температуры и влажности.
      • Voltage — Вольтметр.
      • FrontColor — Цвет текста.
      • BackColor. Цвет фона.

      Нужны ли эти специальные режимы? Если вы профессионально занимаетесь ремонтом техники, то да. Для домашнего использования они не требуются. Всё что необходимо есть в более простой сборке.

      Проверка деталей универсальным тестером

      Ножки деталей вставляем в две разные области. Через несколько мгновений на экране видим результаты измерений. Указывается тип элемента (рисуется графическое изображение), между какими пинами он включён, указывается его номинал с указанием размерности и единиц измерения, дополнительные параметры, если они есть.

      Проверка резисторов, ёмкостей

      На фото результаты измерений двух резисторов. Их, конечно, можно и мультиметром проверить, но и так быстро и просто. Эту функцию можно использовать, если цветовая маркировка пока даётся плохо.

      Примеры измерения универсальным тестером сопротивлений

      Для смены детали просто одну вынимаем ставим следующую. Неважно в какие гнёзда. Измерение установленного элемента начинается после кратковременного нажатия на валкодер. Поменяли резистор, нажали, получили новые результаты измерений. Без нажатия на экране остаются старые данные. Если не производить никаких действий достаточно долго (около 30 секунд) прибор выключится.

      Установлен в измерительные гнезда электролитический конденсатор и результат его измерений

      С конденсаторами всё точно так же. Просто вставляете ножки в измерительную колодку и нажимаете на валкодер.

      Обратите внимание! Электролитические конденсаторы перед проверкой надо разряжать. Или вам придётся покупать новый прибор.

      Как проверить диоды и стабилитроны

      Проверить универсальным измерителем можно диоды. Некоторые, диоды Шоттки, например, могут протестировать не все модели. Если вы работаете с такими специальными радиоэлементами, смотрите чтобы в описании был указан нужный вам тип диодов.

      Результаты проверки диодов универсальным тестером

      При проверке диодов тоже указывается тип (схематическое изображение), в какие пины подключён. Указывает падение напряжения, а на переходе, обратный ток и ёмкость (видимо, паразитную).

      Проверка стабилитронов

      При измерении стабилитронов показывает также напряжение обратного пробоя. Обычным мультиметром этот параметр проверить сложно. Вернее, не всегда возможно. Многие приборы просто не могут «пробить» барьер.

      Как измерить транзисторы

      Транзисторы могут быть маленькими, с короткими ножками. Устанавливаются они на две измерительные площадки.

      Тестер транзисторов определяет распиновку и все параметры

      Показывает распиновку, то есть к какому входу подключён эмиттер, коллектор, база. Указывается тип — NPN или PNP, токи перехода и напряжение. Если транзистор пробит, определяется он как сопротивление с малым номиналом.

      Работа в качестве генератора меандра

      При выборе режима работы в качестве генератора — f-Generator, автоматически переходите в меню, где перечислены частоты. В сборке GM328 генерируются прямоугольные импульсы со скважностью 2. Амплитуда — 5 вольт, а частота — от 1 Гц до 2 МГц. Но выбрать можно только из списка. Самому задавать частоты нет возможности.

      Работа в режиме генератора определенной частоты

      Частоты представлены в виде списка и зациклены. Если вы находитесь на последней строчке и нажимаете ещё раз «вниз», то оказываетесь на первой строчке. Аналогично и с верхней строкой. Если курсор стоит на верхней позиции, нажатие «вверх» перекинет вас на самую нижнюю позицию.

      • Предыдущая запись
      • Следующая запись

Как измерить мультиметром напряжение, ток, сопротивление, проверить диоды и транзисторы

Измерение электрических параметров

Для каждого вида измерений существует отдельный алгоритм

Важно знать, как пользоваться тестером, то есть понимать, в какое положение установить переключатель, к каким гнёздам подключить щупы, как включать прибор в электрическую цепь

Схема подключения тестера при измерении тока, напряжения и сопротивления

Определение силы тока

Значение нельзя измерить на источнике, так как она свойственна участку цепи или определённому потребителю электричества. Поэтому мультиметр включают в цепь последовательно. Грубо говоря, измерительным прибором заменяют часть проводника в замкнутой системе источник-потребитель.

При измерении силы тока мультиметр необходимо включать в цепь последовательно

Из закона Ома мы помним, что силу тока можно получить, разделив напряжение источника на сопротивление потребителя. Поэтому если по какой-то причине Вы не можете измерить один параметр, то его можно легко вычислить, зная два других.

Измерение напряжения

Напряжение измеряют либо на источнике тока, либо на потребителе. В первом случае достаточно соединить положительный щуп мультиметра с «плюсом» питания («фазой»), а отрицательный щуп – с «минусом» («нулём»). Мультиметр примет на себя роль потребителя и отобразит фактическое напряжение.

Чтобы не перепутать полярность щуп чёрного цвета подключаем к гнезду COM и минусы источника, а щуп красного цвета к разъёму VΩmA и плюсу

Во втором случае цепь не размыкают, а прибор подключают к потребителю параллельно

Для аналоговых мультиметров важно соблюдать полярность, цифровой в случае ошибки просто покажет отрицательное напряжение (например, -1,5 V). И, конечно, не забывайте, что напряжение – это произведение сопротивления и силы тока

Как измерить сопротивление мультиметром

Сопротивление проводника, потребителя или электронного компонента измеряется при отключенном питании. В противном случае велик риск поломки прибора, а результат измерения будет некорректным.

Если известно значение измеряемого сопротивления, то предел измерения выбирается больше значения, но как можно ближе к нему

Для определения величины параметра достаточно просто соединить щупы с противоположными контактами элемента — полярность не имеет значения

Обратите внимание на широкий разброс единиц измерения – используются омы, килоомы, мегаомы. Если установить переключатель в режим «2 МОм» и попробовать измерить 10-омный резистор, на шкале мультиметра отобразится «0»

Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Настройка мультиметра

Для того чтобы измеритель показал правильные значения, нужно его подготовить к работе. Мультиметр может измерять большое количество электротехнических величин:

  • Напряжение постоянное и переменное;
  • Силу тока;
  • Сопротивление;
  • Частоту.

А также им можно проверять диоды, транзисторы и конденсаторы. Мультиметр можно настроить на проверку различных уровней значений, от миллиом до гигаом, необходимо только выбрать правильный предел измерения.

Цифровой прибор

Настройка измерительного прибора, имеющего цифровую шкалу, отличается от настройки стрелочного аналогового прибора. Цифровые мультиметры могут настраиваться ручкой, переключающей режимы, а могут кнопками выбора режима. Иногда измеритель сам определяет уровень сигнала и этот параметр не нуждается в настройке. Но в большинстве случаев необходимо выполнить такой порядок действий для подготовки к измерениям:

Правильно установить щупы в гнезда: красный — в отверстие, маркированное U, Ω, Hz, а черный — в гнездо с надписью COM;
Выбрать режим измерения. Выбирается ручкой на панели мультиметра или нажатием соответствующей кнопки. Обозначение должно быть Ом или Ω;
Выбрать уровень проверяемого сигнала. Производится это также ручкой либо несколькими нажатиями кнопки;
Правильно присоединить сопротивление к щупам измерителя

Важно, чтобы ничто не вносило погрешностей в проверку. Металлических концов щупов и выводов резистора касаться пальцами категорически запрещено, так как это изменит показания.

Аналоговый измеритель

Такой прибор обычно имеет сразу несколько шкал, показания на которых отображаются стрелкой. Для того чтобы определить, по какой из шкал снимать показания, нужно установить определяемую величину измерения ручкой на передней панели и выбрать её характер: постоянный, переменный ток или напряжение, или же сопротивление (в омах или килоомах) переключающимися кнопками. Каждая из шкал подписана, так что нужно просто найти соответствующую выбранному измерению надпись и по ней вести отсчет показаний.

Для измерений также нужно верно подключить щупы в правильные гнезда с надписью Ω и COM. При необходимости произвести подстройку нуля специальной ручкой. Для этого при замкнутых контактах щупов посмотреть, находится ли стрелка прибора на нуле. Если есть отклонение, то отрегулировать его вращением ручки с надписью «Подстр. нуля».

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

  1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
  2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
  3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
  4. Генератор прямоугольных импульсов, то же для радиотехников.
  5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
  6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
  7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

В чем особенности данного процесса

Некоторые аспекты работы влияют на корректность полученной информации:

  • при тестировании впаянных деталей необходимо один вывод отсоединить от платы;
  • проверить щупы на отсутствие дефектов и повреждений способом их прикладывания друг к другу;
  • выполнить демонтаж многовыводных деталей для гарантии правильного определения их исправности;
  • аккумуляторный источник питания в тестере при разрядке искажает данные измерений.

Все указанные в таблицах или маркированные параметры имеют определенный диапазон допусков, обычно в пределах ± 10%. Приведем пример – для элемента с номинальными характеристиками сопротивления 1 Мом хорошими будут все результаты от 990 кОм до 1,1 Мом.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.

Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Практика. Как пользоваться мультиметром

Если вы задались вопросом «Как пользоваться мультиметром? », то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике .

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые . Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831 .

3 Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми

Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться

Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Как измерить напряжение мультиметром

По характеру изменения величины во времени напряжение разделяют на постоянное и переменное. Поэтому рассмотрим, как выполнять измерения обеих видов напряжения. Источниками постоянного напряжения являются батарейки, аккумуляторы, зарядные устройства, блоки питания и т.п. Чаще всего возникает необходимость изменить уровень разряда батарейки или аккумулятора. Кроме того, самый простой способ убедится в исправности блока питания – это проверить величину его выходного напряжения.

Для выполнения указанных действий, прежде всего мультиметр необходимо настроить соответствующим образом. Для этого рукоятку переключателя режимов следует перевести в сектор измерения постоянного напряжения. Но обозначается латинской (английской) буквой V, рядом с которой нанесены прямая линия и пунктир. Буква V обозначает напряжение; прямая линия – постоянное, пунктир – пульсирующее. В данном режиме можно измерить величину не только постоянного, но и пульсирующего напряжения. Последнее можно увидеть на выходе выпрямителя, например диодного моста.

Из сектором мы определились, но внутри него нанесены 5 значений: 200m, 2000m, 20, 200, 1000. Каждое значение обозначает величину в вольтах или милливольтах, если рядом с числом стоит буква m. Число показывает максимальную измеряемую величину. Например, 200m – 200 мВ или 0,2 В; 20 – 20 В и т.д. Это значит, что измеряя напряжение батарейки мультиметром следует переключатель режима перемести в сектор 2000m, что обозначает максимальное напряжение 2 В, а напряжение новой батарейки приблизительно 1,6 В. В случае когда не известна величина и даже нет предположений, тогда лучше выбрать максимально возможно значение. Затем с целью более точного отображения величины следует переводить переключатель в сторону меньшего числа.

И так, рукоятку мы установили в правильное положение. Но это еще не все

Нужно выполнить еще одно очень важное действие. По сути именно с этого действия следует и начина подготовку мультиметра к измерениям

На корпусе данного устройства находятся еще три рядом вертикально расположенные отверстия. В два из них нам нужно вставить измерительные щупы. Один щуп, как привило черного или синего цвета, хотя цвета не обязательно соблюдать, но это просто удобно, следует вставить в общий разъем. Общий разъем обозначают COM (сокращенно от common — общий) и рядом с ним наносится знак заземления. Второй щуп нужно вставить в разъем с буквой V. В данном случае два нужных нам разъема расположены рядом. Теперь устройство готово к работе.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Читайте далее:

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

Как измерить сопротивление заземления

Как пользоваться мультиметром

Как выбрать мультиметр

Как прозвонить провода мультиметром

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

  • Измерение должно проводиться на непроводящей поверхности;
  • Запрещено касаться руками концов щупов, а также выводов резистора;
  • Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Как правильно пользоваться мультиметром

краткое содержание статьи:

Мультиметр - незаменимый цифровой помощник любого электрика, который нужен для измерения сопротивления, напряжения, величины тока, определения полярности, емкости, частоты, всяких электронных переходов и даже температуры окружающего воздуха.

Главный прибор, который всегда стоит взять с собой в командировку. Порой, можно не брать другие приборы (амперметр, прозвонку, вольтметр), с мультиком все испытания проведем. Есть, конечно, такие “специалисты”, но не стоит особо хвастаться тем, что пустил электростанцию с одной цешкой. И всегда стоит иметь свой собственный прибор, чтобы не одалживать у более продвинутых коллег. Мультик он у каждого свой, как автомобиль там, или гитара.

Если Вы вдруг впервые держите в руках этот прибор, то возможно у Вас возникает в голове множество вопросов, ответы на которые не очевидны на первый взгляд, или кроют в себе подводные камни, без знания которых можно испортить прибор. А прибор, в отдельных случаях, может и больших денег стоить.

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то прибор можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка - концы подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить концы. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два конца и четыре отверстия.

  • общий и “VОмГц” - измеряем сопротивление, напряжение постоянное и переменное, частоту
  • общий и мА - измеряем ток, величиной до 200мА (в разных устройствах по разному)
  • общий и А - измеряем ток, величиной до 10А - обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор - вставляем провода в “общий+VОмГц” - выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта - если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку - в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых - 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же концы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив концы на измерение сопротивления. Одним концом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один конец мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым тыкаем по каждой жиле. Та, которая зазвенит, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Вслед за измерением напряжения может возникнуть необходимость в определении фазы и нуля с помощью тестера. Тут также возможны варианты. Например, у нас имеются два провода, которые выходят из стены. И они не подписаны. И нам необходимо понять где у нас фаза, а где ноль. Как же тут быть… Включаем мультиметр на измерение переменного напряжения. Концы подсоединяем на общий и вольты. Меряем напряжение между двумя проводами. Например 220В. Хорошо, значит далее можно один конец положить в сторонку, а вторым дотронуться по очереди до каждого из проводов. На одном из них будет ноль вольт, а на втором вольт 15-30. Тот на котором будут вольты, будет фазой. Всегда ли такое возможно? Наверно не всегда. Ведь может быть на каждом относительно земли по 130В, тогда перед вами окажутся две фазы, которые дают линейное 220В. Но тогда, вероятно и при измерении одним концом на каждом будет показывать какие то вольты. Но не стоит трогать тот, который имеет при измерении одним концом ноль вольт, руками.

Второй более затратный вариант, это прозвонить провода. Но ведь они под напряжением? Если знать, на какой автоматический выключатель они приходят, то надо всего лишь отбросить их от выключателя, предварительно отключив его, и далее как-то прозвонить, или нарастив концы, или проявив смекалку. В случае, если провода три, и например, мы знаем, что один фаза, второй N, а третий PE. То здесь, определение фазы будет еще проще. Достаточно померить напряжение между двумя проводами - это получится три измерения. Например, вышло 220В, 220В, 0В. Думаю, логика ясна. Те, между которыми ноль вольт это либо ноль и пэе, или же это сюрприз в виде двух проводов с одной фазой. Ох, и интересна же наука электрика. В любом случае самым надежным способом будет прозвонка проводов от обесточенного автомата.

Полярность очень важно соблюдать и знать. Обычно на элементах постоянного тока, будь то аккумулятор или обычная батарейка имеется обозначение плюса и минуса. А как поступить в случае, если надпись стерлась? Тут нам и пригодится цешка. Ведь у неё общий провод соответствует минусу, а напряженческий - плюсу. Подсоединяем их к выводам элемента и если величина напряжения с плюсом, значит общим мы сели на минус, а вольтовым на плюс. Если значение напряжения со знаком минус, значит наоборот. Существуют и другие, более изощренные способы определения полярности.

О том, как проверить ток амперметром, я писал тут. В каких случаях нам может понадобиться знать силу тока? Пусть каждый ответит на этот вопрос сам. На круговом диске цешки есть раздел тока постоянного (=) и тока переменного (~). Измеряем ток мы, предварительно разорвав цепь. То есть у нас ток течет по проводу. Мы этот провод рэжэм и с двух сторон обрезанного провода подсоединяем мультиметр. Выставляем сектор ток на цешке с нужным пределом и включаем цепь. На экране прибора отобразится ампераж цепи. А как быть, если нельзя ни в какую резать провода? Хм… Неужели нет выхода? Ан нет. Выход есть. Возьмите напрокат токовые клещи и не дурите себе голову! Или выберите и измерьте ток шунтом. Вот отличные советы. И ни в коем случае не сувайте концы цешки в розетку при выставленном секторе ток на барабане. Ток измеряется последовательно, в разрыв цепи. То есть отключаете цепь, делаете в нужном проводе разрыв (или находите существующую возможность влезть в цепь), подключаете надежно в этот разрыв прибор, выставляете предел тока, включаете цепь, измеряете ток, выключаете цепь, отключаете прибор, восстанавливаете цепь. Так как сопротивление у мультиметра малое и даже ничтожно малое, то погрешность в измерении будет невелика. Ток в розетке возникает, когда подключена нагрузка. Формула простая - P=U*I. У чайника мощностью 2,2кВт при напряжении 220В ток будет примерно 10А. А у меня у цешки предел верхний 10А, измерять такой ток предельно опасное занятие.

При измерении тока батарейки (= ток) делать это нужно быстро, иначе батарейка разрядится и не будет у вас больше батарейки.

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит - пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль - исправен, сопротивление бесконечность (1) - неисправен.

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй - по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

При выверке электрических схем возникает необходимость в проверке отдельных элементов - автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом - сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты - 0, разомкнуты - 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

В случае с определением погодных условий, Вам понадобиться специальный проводок, который идет в комплекте с прибором, на конце которого находится термопара чтоли, именно она и измеряет температуру. Это видно на фото. Провод втыкается в специальный разъем, выбирается режим измерения температуры и на экране показывается значение в градусах цельсия.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

KW203 USB Power Current / Тестер напряжения, USB Mobile Power Current Tester

Описание продукта

Особенности:

1) Компактная двойная форма USB, которая может с экраном отображать напряжение зарядки USB и ток

2) Двойные входы USB, используемые в таблице на одном конце, на обоих концах выхода:

Выход 2 (две функции):

- Функции передачи данных: вход в ваш компьютер, подключение телефона или другого мобильного устройства, вы можете передавать данные с помощью компьютера

- Выход напряжения зарядки: входной конец в ваш компьютер, подключите телефон или другое мобильное устройство, вы можете заряжать

3) Выход 2 (дополнительно):

- Универсальный: подходит для «подавляющего большинства» мобильных телефонов, мобильных устройств, планшетных ПК и других USB-устройств

- Apple Special Type: подходит только для планшетов Apple и мобильных телефонов, «сильноточная» зарядка Samsung S4

4) Функциональные различия универсального и специального типа Apple (Apple Tablet и мобильные телефоны, Samsung S4):

- Выход 1: общие и специальные функции, то же самое, после вызова «не» оригинального зарядного устройства Apple минимум тока для обеспечения большего тока 2A

- Apple Tablet, мобильный телефон с оригинальным зарядным устройством Apple, через OUTPUT1, перезаряжаемый, сильноточная зарядка, передача данных может быть

- Apple Tablet, мобильные телефоны с «неоригинальным» зарядным устройством Apple, через OUTPUT1, «нет» можно заряжать, «нет» - для сильноточной зарядки, передача данных может быть

Примечание: Если это «не оригинальное» зарядное устройство Apple (зарядка сокровищ и т. Д.) сам по себе совместим с функцией сильноточной зарядки Apple через OUTPUT1, также можно обеспечить сильноточную зарядку

5) Выход 2:

- Универсальный: Apple Tablet, мобильный телефон с оригинальным зарядным устройством Apple, через OUTPUT2, перезаряжаемый, «нет» для сильноточной зарядки, «нет» для передачи данных

- Apple Tablet, мобильные телефоны с «неоригинальным» зарядным устройством Apple, через выход 2, перезаряжаемый, «нет» для сильноточной зарядки, «нет» для передачи данных

- Apple Специальный тип: Apple Tablet, мобильный телефон с оригинальным зарядным устройством Apple, через выход 2, перезаряжаемый, сильноточный заряд, «нет» для передачи данных

- Apple Tablet, мобильные телефоны с «неоригинальным» зарядным устройством Apple, через выход 2, перезаряжаемый, сильноточный заряд, «нет» для передачи данных

Двойной стол USB с использованием ввода удлинительного кабеля USB, преимущества обоих концов выхода:

- Одновременная зарядка двух разных USB-устройств, отображение текущего значения суммы токов двух портов

- Может быть заряд, а другой - для передачи данных (например: USB-мышь, U-диск, USB-накопитель и другие мобильные USB-устройства), это не займет много USB-порта компьютера, а также зарядные устройства.

Из-за различных брендов компьютеров или других USB-устройств конструкция пластиковой головки USB-порта отличается: некоторые вниз, некоторые вверх, некоторые аналогичные продукты имеют возможность видеть или отображать значения в обратном порядке, и наши продукты независимо от того, в каком направлении есть это явление

6) Не блокирует другой интерфейс USB

7) Технология USB Dual table SMT используется во всех превосходных, поэтому хорошая согласованность

Технические параметры:

1) Напряжение питания, испытательное напряжение: 3.2 ~ 10 В

2) Испытательный ток: 0 ~ 3А (ток до 10А, но за ошибкой, долго не может работать)

3) Рабочий ток:

4) Дисплей: 0,2 8-дюймовый светодиод, монохромный (все красные), цветные (красный и синий) цвета

6) Размеры продукта: 69 мм x 26 мм x 19 мм

7) Удлинительный кабель USB:> = 120 мм

8) Скорость измерения:> = 500 мс / время

9) Точность: 1 процент (+ - 2 слова)

Экстремальные рабочие условия:

1) Низкое напряжение питания: 3.2В

2) Максимальное напряжение питания: 10 В

3) Рабочая температура: -10 ~ +65

4) Влажность при эксплуатации: 10 ~ 80 процентов (без конденсации)

5) Рабочее давление: 80 ~ 106 кПа

6) Солнце: без прямого воздействия

Более подробные фотографии:





Voltage tester - Перевод на японский - примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Тестер напряжения отвертка с карманным зажимом.

ポ ケ ッ ト ク リ ッ き の 検 電 ド ラ イ バ ー で す。

Стандартный тестер напряжения отвертка.

ス タ ン ダ ー ド な 検 電 ド ラ イ バ ー で す。

Тестер сопротивления изоляции, тестер выдерживаемого напряжения , тахометр и машина для испытания материалов

Все три модели соответствуют последнему стандарту EN 61243-3: 2010 для тестера напряжения и соответствуют стандартам безопасности CAT III 1000 В CAT IV 600 В.

CAT III の 安全仕 様 設計 と DIN EN 6124-3 : 2010 質 に 電 圧 テ ス タ ー で す

Прочный корпус делает тестер напряжения чрезвычайно надежным. В дополнение к измерению напряжения или обесточиванию электрических цепей или систем тестер напряжения testo 750-2 также подходит для использования в качестве тестера целостности цепи и для проверки вращающегося магнитного поля. измерение.

暗闇 で の 使用 に 役 立 つ ラ イ ト 付 き で, ​​測定 箇 所 の 特定 も 容易 で す .testo 750-2 ボ ル ト テ ス タ ー は 電 気 回路, シ ス テ ム の 電 圧 測定 や 単 相 の 電 圧 側 の 確認 に 加 え, 導 通 テ ス タ ー と し ての 使用 に も 最適 で す。

Тестер сопротивления изоляции, тестер выдерживаемого напряжения , тахометр и машина для испытания материалов

Предложите пример

Другие результаты

Низкое напряжение ток тестер набор драйверов.

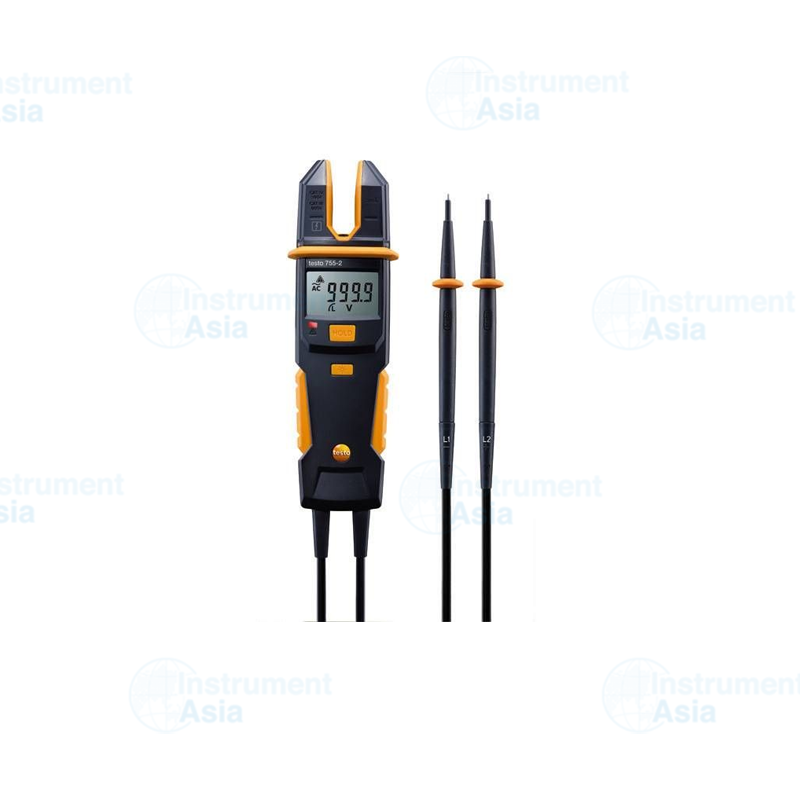

Электроизмерительные приборы Testo | Testo Malaysia Проще и безопаснее: электрические измерительные приборы от лидера рынка портативной измерительной техники. Будь то мультиметры, токоизмерительные клещи, токоизмерительные приборы или , тестеры напряжения - благодаря инновационным технологиям и упрощенному применению измерительные приборы Testo измеряют электрические параметры. надежно и точно, чем когда-либо прежде.

テ ス ト ー の 電 圧 ・ 電流 計 |株式会社 テ ス ト ー 簡 単 か つ 安全 に: ポ ー タ ブ ル 計 測 技術 に お け る マ ー ケ ッ ト · リ ー ダ ー か ら の 電 圧 · 電流 計 革新 的 な 技術 と 簡 素 化 さ れ た ア プ リ ケ ー シ ョ ン の お か げ で, マ ル チ メ ー タ, ク ラ ン プ メ ー タ, 電流 テ ス タ , 電 圧 テ ス タ の い ず れ に お て も 、 ー の 測定 器 は 電 気 メ ー タ を こ れ で 正確 か つ 正確 に 測定 し す。

НИЗКОЕ НАПРЯЖЕНИЕ ИЗНОС КАБЕЛЯ ТЕСТЕР ДЛЯ АВТОМОБИЛЯ | YASUDA SEIKI SEISAKUSHO LTD. предоставление вам лучшего оборудования для испытаний материалов.

車 用 低 圧 電線 耐 摩 耗 試 験 機 |株式会社 安 田 精 機 製作 所

Как проверить уровень шума напряжение Установите тестер на диапазон переменного напряжения . Если выходное напряжение составляет 10 мВ среднеквадр. Или меньше, это не проблема

Диоды ESD Если вывод IC подвергается испытанию HBM, где начальное напряжение на тестере составляет 2 кВ, то ток разряда через диод ESD (рисунок 2) составляет около 1.33A: Рисунок 2.

ESD イ オ ー ド IC 端子 を テ ス タ の 初期 電 圧 が 2kV で あ る HBM 試 験 に か け る と 、 ESD ダ イ ド (1.3

Tester CDM Voltage Settings CDM JWG также обнаружил, что на платформах тестера для платформ требовалось существенное изменение фактического напряжения (например, 100 В или более при определенной настройке напряжения ) для получения стандарта проверьте соответствие формы сигнала предыдущим стандартам ESDA и JEDEC.

試 験 装置 に お け る МЧР 電 圧 の 設定 ПТМ は, 試 験 装置 の プ ラ ッ ト フ ォ ー ム で 従 来 の ESDA 規格 / JEDEC 規格 に 準 拠 す る 標準 的 な 試 験 用 波形 を 得 る に は, プ レ ー ト 電 圧 が 大 き く 変 化 す るよ う 設定 し な け れ ば な な と に 気 づ き ま し (あ る 例 で は 100 В ま た は そ れ 以上)。

Если вы занимаетесь обслуживанием масел, химикатов или механической техникой, эти профессиональные инструменты незаменимы, мы продаем различные инструменты для электрических испытаний, такие как: цифровой мультиметр, цифровой температурный тестер , многофункциональный портативный проводной тестер , вакуумный и Давление топливного насоса Тестер , Напряжение Тест.

デ ジ タ ル マ ル チ メ ー タ, デ ジ タ ル 温度 試 験 機 , 多 機能 ハ ン ド ヘ ル ド ワ イ ヤ ー テ ス タ ー , 真空 · 燃料 ポ ン プ 圧 力 テ ス タ ー : あ な た は, 石油, 化学, 機械 の メ ン テ ナ ン ス 作業 に 従 事 し て い る 場合 は, こ れ ら の専 門 的 な ツ ー ル が 不可 欠 あ り 、 我 々 の よ う な 試 験 用 の さ ま ざ ま ー を 販 売 ま 電 圧

TOMTOP предлагает сотни измерительных приборов и измерительных устройств: цифровые мультиметры и осциллографы, лазерный дальномер, оптические приборы, измерения температуры и влажности, микроскопы и эндоскопы, электрические измерительные инструменты, цифровые шкалы, тестеры напряжения и тока , инфракрасный термометр, оборудование для обнаружения газа, оборудование для анализа качества воды, оборудование для анализа почвы, измерение других природных элементов, аккумулятор , тестер , металлоискатели и другие измерительные инструменты.

TOMTOP は, デ ジ タ ル マ ル チ メ ー タ ー と オ シ ロ ス コ ー プ, レ ー ザ ー レ ン ジ フ ァ イ ン ダ ー, 光学 機器, 温度 湿度 測定, 顕 微鏡 と 内 視 鏡, 電 気 測定 ツ ー ル, デ ジ タ ル ス ケ ー ル, 電 圧 と 電流 の テ ス タ ー , 赤 外線 温度計, ガ ス 検 出 装置、 土 壌 分析 装置 、 他 自然 要素 測定 テ リ ー テ ス タ ー 、 金属 探知 器 お よ 測定 ツ ー ル を 含 む 、 こ れ ら

Текущее напряжение или текущие световые характеристики измеряются импульсным тестером I-L .

半導体 レ ー ザ の 電流 - 電 圧 特性 、 電流 - 光 特性 は パ ル ス I-L テ ス タ ー (ALT 、 旭 デ ー タ ス ズ) に よ

UM34C служит тестером , измерителем интенсивности, напряжения , сопротивления, емкости...

Тестер Elcometer 236 holiday предоставляет пользователю полный контроль над напряжением и настройками чувствительности и доступен в 2 версиях - 15 кВ и 30 кВ.

Elcometer 236 は 、 大 出力 15 кВ, 30 кВ の モ デ り ま す。 ど ち ら の ル で も 電 圧 と 感 度 の

Напряжение сухой аккумуляторной батареи может быть легко измерено тестером , но мы не можем напрямую вставить тестер в высокотемпературную плазму.

さ て 、 乾電池 の 電 圧 テ ス タ ー で 簡 単 測 で き ま す が 、 ラ ズ マ に テ タ タ

Обзор Это устройство (распределитель высокого напряжения ) автоматически переключает трехфазные двигатели и трансформаторы, подключенные к XT-281 Corona Discharge Tester , с фазы на фазу во время измерения. Устройство было разработано таким образом, что переключение не вызывает коронных разрядов.

電 圧 自動 分配器 HVD |ド フ ォ ス 株式会社 概要 本 高 自動 分配器 (High Voltage Distributor (HVD) は コ ロ ナ 放電 試 験 器 XT-281 接 続す る 装置 で す。

Выход левого канала соединен с входом левого канала через датчик, и напряжение измеряется вольтметром тестера . Синусоидальный сигнал частотой 1 кГц генерируется генератором сигналов.

Lch の み の 出力 を 入 力 ポ ロ ー ブ に つ な ぎ テ ス タ ー の 電 圧 計 (V) で 測定 し ま す。

Обзор 10 лучших тестеров схем в 2021 г.

Эта статья обновлена ​​11 октября 2020 г. | Автор: Дэниел Дж.Купер

Что делает тестеры цепей лучшими? Какие критерии следует использовать при составлении списка лучших тестеров схем? На мой взгляд, опыт и отзывы клиентов позволят вам точно узнать, чего ожидать, а также узнать о самой запоминающейся особенности этого продукта. Мой брат и его друг владеют магазином бытовой техники. Время от времени я захожу, когда мне нужна их точка зрения. Именно так я поступил, когда собирался купить тестер цепей. Я также общался с другими людьми вокруг меня, и окончательным результатом был этот обзор ниже.Проверьте это, и вы обязательно получите нужный, когда закончите читать эту статью.

Список лучших тестеров цепей в 2021 году

Последнее обновление 2021-01-10 в 08:26 / Партнерские ссылки / Изображения из Amazon Product Advertising API

№ 10. Компактные тестеры цепей
