Тип штекера ес что это: Тип вилки ес фото. Что означают термины AU, US, UK и EU Plug

Тип вилки ес фото. Что означают термины AU, US, UK и EU Plug

Какой тип штекера используется в России

Чтобы правильно выбрать тип штекера в России на Алиэкспресс, необходимо разобраться в стандартах электрических розеток. В противном случае вы рискуете купить технику с вилкой, которая не подходит для нашей электросети.

До сих пор в мире не существует единого стандарта на типы электророзеток и штекеров, что связано с разным напряжением и частотой тока в электросетях различных государств. Но даже в странах, где используется напряжение 220 Вольт/50 Гц (как в России) конструкция электророзеток сильно различаются.

Варианты штекеров в разных государствах:

• UK – британская вилка с тремя плоскими штырьками. Она используется в Великобритании и ряде других стран.
• AU – штекер применяется в самом Китае, а также в Австралии и некоторых других государствах.
• EU – привычная нам вилка, называемая европейской. Именно она подходит для России, Беларуси и других постсоветских стран, государств Евросоюза, Турции и многих других стран.
• US – американский штекер, подходит для США, Японии, государств южноамериканского континента.

Что выбрать: US, EU, UK или AU

Основы

Когда зарубежный интернет-магазин продает электро-товары в разные страны, как правило, при заказе необходимо указать тип штекера (в российских магазинах – товары идут локализированными под наш стандарт, и там в принципе не возникает подобного вопроса) .

Наиболее распространены 4 вида: US, EU, UK и AU. Некоторые пользователи, кто еще не сталкивался с этим, даже не обращают внимания на эти аббревиатуры. (а зря ☝).

Обратите внимание на выбор стандарта.

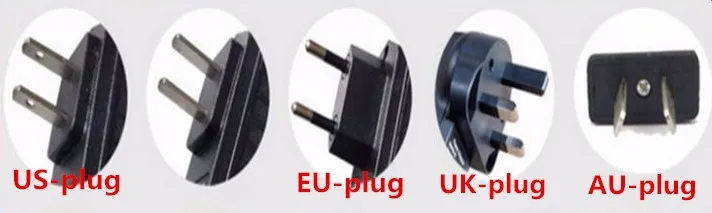

Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!).

Примечание!

В России, Украине и Белоруссии используется стандарт EU. Его еще иногда помечают как EC, или EU Type C. Но о их разнице чуть ниже.

1. US — американский тип розеток (вообще, их несколько подвидов).
   Используется в странах: США, Японии, и др. Напряжение: 100-120 Вольт, частота: 60 Гц;
2. EU — один из самых популярных типов розеток, так называемая «Евро». Используется в России, Турции, Египте, Алжире, странах Евросоюза и СНГ. Напряжение: 220 Вольт, частота: 50 Гц.
3. UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.). Напряжение 220 Вольт;
4. AU — австралийская розетка (страны: Австралия, Китай, Фиджи, Новая Зеландия и пр.). Напряжение: 220 Вольт.

Чем отличаются разъемы AU, US, UK и EU Plug

Сегодня выделяют четыре основных видов штекеров, получивших распространение в западных и азиатских странах:

1. AU Plug — обладает двумя плоскими штырями. Электрические контакты расположены горизонтально с небольшим наклоном. Приборы с подобным штекером работают под напряжением 220-240 вольт. Фактически, пользоваться такими техническими устройствами могут жители России, главное — наличие соответствующей розетки.
2. US Plug — американская разновидность вилки. Обладает двумя плоскими штырями, расположенными вертикально. Наклон между электрическими контактами отсутствует. Зачастую используется в США. Нередко можно встретить подобные электрические розетки в Японии и Корее. Электроприборы рассчитаны на напряжение 100-127 вольт.
3. UK Plug (иногда используется обозначение G) — британская вилка, обладающая тремя плоскими штырями. Два электрических контакта расположены горизонтально, 1 — вертикально. Электрические устройства, оснащенные подобными вилками, работают под стандартным напряжением 220-240 вольт.
4. EU Plug — европейская разновидность вилки. Она оснащена двумя вертикальными круглыми штырями. Эксплуатация таких приборов в государствах постсоветского пространства не требует использования специальных переходников. Техника работает под напряжением 220-240 вольт.

Совершая покупку электронной техники с европейской разновидностью вилки (EU Plug), необходимо учитывать наличие дополнительного заземления. Таким образом, эксплуатация электроприбора будет намного безопаснее. Чтобы узнать вид штекера, загляните в описание товара. Если найти интересующую информацию не удалось — прочитайте пользовательские отзывы. Обычно они содержат полезные подробности о товаре.

Типы вилок

Для того, чтобы после приобретения чайника его можно было включить в сеть в России без дополнительных манипуляций, нужно указать правильный тип при оформлении заказа. Здесь стоит обратиться к стандартам обозначений вилок напряжения. На 2021 год все еще в мире не пришли к единому штекеру, так как во всех государствах электрические сети имеют разные напряжения. Для России характерны 220 Вольт и 50 Гц.

Это все теория, на практике покупатель получает разные виды вилок:

• UK
• AU
• EU
• US

Можно выделить несколько маркировок штекера для электроприборов на алиэкспресс:

• UK — стандарт розеточной вилки для Великобритании и некоторых других государств. Имеет 3 штыря, размещенных в разных плоскостях.
• AU — штекер для Китая, Сингапура и Австралии. 2 плоских штыря располагаются в наклонной плоскости относительно друг друга.
• EU plug — это тип штекера с алиэкспресс подходит для России. Вилка называется европейской. Также электроприборы с такой розеткой работают в Белоруссии, Турции и других странах бывшего СССР.
• US — штекер для электросетей в США, Японии и Южной Кореи. Имеет 2 плоских штыря, расположенных параллельно друг другу.

Отметим еще раз — из перечисленных типов вилок для розеток с алиэкспресс для России подойдет только EU. Выбирайте его при комплектовании товара.

Тип А

Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском – один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот – не получится.

Тип В

Используется в Северной и Центральной Америке и в Японии. Этот тип обозначается как Class I. Международное обозначение американского типа B – NEMA 5-15, канадского типа В – CS22.2, n°42 (CS = Canadian Standard). Максимальный ток – 15 А. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше. Нередко жители старых домов с розетками типа А, приобретая новые современные электроприборы с вилками типа В просто «откусывают» третий контакт-заземлитель.

Тип С

Используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты. Международное обозначение – CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток – 3,5 А. Тип C – это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам…

Тип D

Используется в Индии, Непале, Намибии и на Шри-Ланке. Международное обозначение – BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток – 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.

Тип Е

Используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко.
Международное обозначение – CEE 7/7. Максимальный ток – 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.

Тип F

Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы. Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток – 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом, российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в российские розетки не влезают.

Тип G

Используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте.
Международное обозначение – BS 1363 (BS = British Standard). Максимальный ток – 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.

Тип H

Используется в Израиле.
Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.

Тип I

Используется в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.
Международное обозначение — AS 3112. Максимальный ток – 10 А. Розетки и вилки типов H и I не подходят друг к другу. Розетки и штепсели, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу.

Тип J

Используется только в Швейцарии и Лихтенштейне.
Международное обозначение – SEC 1011. Максимальный ток – 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.

Тип K

Используется только в Дании и Гренландии.

Международное обозначение — 107-2-D1. К датской розетке подходят вилки CEE 7/4 и CEE 7/7, а также розетки типа С.

Тип L

Используется только в Италии и очень редко в странах Северной Африки.
Международное обозначение – CEI 23-16/ВII. Максимальный ток – 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.

Тип вилки не подходит — что делать

Если вы заказали с Алиэкспресс электронику с другим типом вилки, например, AU Plug то расстраиваться не стоит. Вы можете прийти в любой магазин электроники и купить для нее переходник.

При выборе переходника убедитесь, что он рассчитан на напряжение 220 — 240 Вольт.

Что обозначают данная маркировка и какую вилку выбрать

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:

• AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
• EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
• UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
• US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Китайские вилки в российской электросети

Многие недорогие гаджеты продаются без возможности выбрать тип штекера. Зачастую они поставляются с китайской вилкой и переходником. Однако дешевые адаптеры не всегда подходят к российским розеткам с заземлением.

Надо знать, что в России используются два типа электророзеток:

• тип «С» — старого «советского» образца;
• тип «F» — европейские с заземлением.

Европейские розетки типа F отличаются «совдеповских» большим диаметром и глубиной гнезда для штепселей. Дешевые переходники не до конца вставляются в такую розетку, что приводит к плохому контакту и нагреванию разъема. Проблему можно решить различными способами:

• купить адаптер для электророзеток с заземлением;
• заменить китайскую вилку на привычную российскую из ближайшего магазина электротоваров.

Второй вариант имеет ряд преимуществ перед первым. Повышается удобство пользования, а также электробезопасность. Ведь переходник может потеряться, а при плохом качестве контактов возможно конструкция будет греться.

Несовместимость с британскими розетками

Евровилка с переходником BS 1363, защищённым предохранителем

Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

• У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
• В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
• Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

Обзор универсального переходника

Источники

• https://vemiru.ru/info/us-ili-eu-vilka-dlja-rossii/
• https://SpeedCamupDates.ru/nyuansy/tipy-shtekerov.html
• https://pro-magaz.ru/how/au-us-uk-eu-plug.html
• https://fishki.net/1443208-tipy-jelektricheskih-rozetok-i-naprjazhenie-v-raznyh-stranah-mira.html
• https://ali-obzor.ru/pomoshch/tipy-vilok-eu-au-uk-kr-i-usa-plug/
• https://aliwka.com/poleznie-stati/chto-eto-znachit-na-aliekspress-eu-us-uk-i-au-plug.html
• https://radio-blog.ru/master/kakoy-standart-rozetok-v-rossii-us-eu-uk-ili-au/
• https://cftv.ru/chto-znachit-na-aliekspress-eu-us-uk-i-au-plug-i-kakoj-vybrat/

основные отличия, какой подходит для России и как правильно выбрать вилку на Алиэкспресс

Содержание

Многие уже оценили выгоду приобретения бытовой техники и электроинструментов на Алиэкспресс. Опытные пользователи знают, что при покупке надо обратить внимание на уровень надежности продавца, отзывы покупателей, внимательно изучить технические характеристики. Но далеко не все обращают внимание на то, есть ли у устройства вилка, которая используется в России для электрических приборов.

Отличие штекеров

Стандарты разъемов розеток питания и вилок к ним в разных странах отличаются, всего насчитывается 12 видов. Но чаще всего приходится сталкиваться с 4 основными типами. У пользователей может возникнуть вопрос, как понять, какой из них подходит к российской сети. Существуют общепринятые обозначения, которые помогают понять, какой тип штекера питания у прибора — EU, US, AU, UK.

Если покупатель ни разу не сталкивался с этими аббревиатурами, у него может возникнуть вопрос, как они расшифровываются, и что это значит — EU plug или UK plug. Все это — обозначение разъемов в зависимости от страны, где они используются:

1. 1. UK вилка, использующаяся в Великобритании (United Kingdom). Кроме стран Объединенного Королевства этот стандарт распространен в Северной Ирландии и некоторых других, как правило, бывших британских колониях. UK plug имеет три плоских контакта.

Посмотреть на Aliexpress

1. 1. EU штекер — это наиболее привычный тип. EU plug в переводе на русский обозначает, что прибор оснащен вилкой стандарта ЕС. Они используются в большинстве европейских государств, а также на всей территории постсоветского пространства. Евро-штекер встречается двух типов — C и F. Они отличаются тем, что у последнего есть дополнительный контакт для заземления.

Посмотреть на Aliexpress

1. 1. US распространены в США, Японии и странах Южной Америки. Как и европейский, имеет две разновидности. В зависимости от наличия заземления они делятся на типы A и B.

Посмотреть на Aliexpress

1. 1. AU — стандарт вилок и розеток, применяющийся в Китае и других странах Азии. Кроме того он также используется в Австралии.

Посмотреть на Aliexpress

Внимание!
Кроме отличий в типах разъемов, покупателям нужно учитывать и стандарты электросети.

Какой тип используется в России?

В РФ, так же как и в странах бывшего Советского Союза, применяется EU вилка для розетки. Стандарт напряжения в сети — 220-240 V, частота — 50 Гц. Такие же стандарты применяются на большей территории Европы, а также в Египте, Тунисе и Алжире. Так что туристам не приходится волноваться о возникновении сложностей с подключением бытовой техники и электроники, взятой в путешествие.

В России также используется два типа вилки C и F. Розетка последней имеет более глубокое гнездо. Поэтому если F-штекер можно использовать с С-разъемом, то наоборот сделать не получится.

Внимание!
Вилки типа F могут также не подходить к розеткам советского образца, так как у них слишком толстые контакты.

Как поступить, если купил не тот штекер на Алиэкспресс?

Чтобы не промахнуться с выбором, читая технические характеристики товара, нужно обращать внимание на то, оснащен ли прибор вилкой того типа, который используется в России. Это особенно важно, так как если приобрести устройство с US-разъемом, его может быть невозможно использовать, так как в США в сети используется другое напряжение. В этом случае необходимо обратить внимание, снабжен ли прибор универсальным блоком питания.

Если в спецификации нет упоминания о том, какой вид штекера используется, убедиться в наличии вилки европейского стандарта можно с помощью фото. Написав продавцу личное сообщение, нужно попросить его сделать снимок. Как правило, на Алиэкспресс охотно идут навстречу покупателю.

Но и в том случае, когда по невнимательности была приобретена техника, с вилкой стандарта, не применяющегося в России, это не станет неразрешимой проблемой. На помощь придет адаптер. Некоторые модели сразу имеют переходник в комплекте поставки. Или можно заказать его тут же на Алиэкспресс.

Китайские модели штекеров

Те виды вилок, которые используются в КНР, не совместимы с европейскими розетками. Стандартная AU-вилка оснащена двумя плоскими штырьками, размещающимися под углом по отношению друг к другу. Для более мощных приборов предусмотрен еще один контакт для заземления.

Проблема возникает, если требуется подключить китайскую технику к розетке с заземлением. Дешевые переходники к ним не всегда подходят. Но даже если приобрести адаптер, совместимый с типом F, включать прибор может быть не всегда удобно.

Например, если гнездо расположено за мебелью, то из-за переходника зазор от стены может увеличиться. Решить вопрос не составит труда. При наличии элементарных навыков, вилка может быть заменена на euro plug. Его можно купить в любом магазине электротоваров.

Даже если по ошибке был куплен товар с вилкой, не подходящей к EU-розетке, это не повод для огорчения. Чаще всего проблема решается, если использовать переходник. А для тех, кому часто приходится отправляться в зарубежные поездки, лучшим выходом будет приобрести универсальный адаптер, позволяющий совместить любые стандарты штекеров и разъемов.

 Статья Вам была полезна?

Перейти на Aliexpress

Типы вилок и страны, в которых они используются

Одно из основных преимуществ вилки типа C заключается в том, что благодаря простоте двухконтактной вилки она совместима с типами E, F и K с двумя отверстиями и типами J, K или N с тремя отверстиями в женском.



Перед поездкой или если вы планируете импортировать электроприбор из другой страны, очень важно знать, какие типы вилок существуют в мире. Это лучший способ быть готовым к тому, что вы видите эти странные булавки или настенные дюбели, которые часто напоминают нам смайлики.

Если вы покидаете Европу, советуем на всякий случай взять с собой универсальный адаптер.



Вилка типа A/B, вилки для США и Японии

Вилки обоих типов A и B имеют два параллельных плоских контакта с небольшим отверстием. Обычно один из двух контактов вилки толще другого.

Это вилки, которые вы найдете в США или Японии, и вам понадобится адаптер, чтобы можно было преобразовать кабель с вашей вилки типа C в эту модель с плоскими контактами и настенными пазами.

Различие между моделями A и B заключается в том, что вилка типа B имеет третий закругленный штифт и несколько длиннее, чем плоские. Этот третий контакт используется для подключения к заземлению после подключения.

Если вы отправляетесь в Японию или США и сталкиваетесь с настенными розетками типа B, первые несколько дней вы наверняка будете напоминать испуганное лицо смайлика.



Другие страны, в которых он используется

Если вы много путешествуете, имейте в виду, что этот тип модели вилки A и B также используется в таких странах, как: Саудовская Аравия, Белиз, Боливия, Канада, Камбоджа, Колумбия , Северная Корея, Южная Корея, Коста-Рика, Куба, Доминиканская Республика, Эквадор, Сальвадор, Филиппины, Гватемала, Гайана, Гондурас, Ямайка, Иордания, Лаос, Малайзия, Мальдивы, Мексика, Никарагуа, Панама, Перу, Пуэрто-Рико, Таиланд , Тайвань, Венесуэла, Вьетнам и Йемен.



Вилка типа G, вилка для Великобритании

Хотя в Европе наиболее распространена модель типа C, тип вилки в Великобритании и Ирландии — G. треугольное или т-образное положение. Третий из штырей вилки этого типа служит заземлением, а вилка также имеет внутри предохранитель.



Другие страны, в которых она используется

Несмотря на то, что эта вилка используется преимущественно в Великобритании и Ирландии, другие страны также приняли эту модель. Почти все страны с тесными историческими связями с Британской империей, такие как: Кипр, Мальта, Сингапур, Гибралтар, Иордания, Малайзия, Мальдивы, Нигерия, Пакистан, Саудовская Аравия, Танзания и Объединенные Арабские Эмираты.



Вилка типа D предназначена для поездок в Индию

Вилка типа D представляет собой адаптацию британской вилки, но с заменой прямоугольной формы контактов на закругленную. Это напоминает вилку в Испании с добавленным третьим контактом.

Третий штырь, который выше двух других, немного длиннее и толще, используется как заземляющий.



Другие страны, в которых он используется

Как и вилки для Великобритании, вилки типа D также используются в других странах, имеющих прочные отношения с Индией, таких как Непал и Шри-Ланка. Намибия также использует эту модель вилки, поскольку это единственная африканская страна, которая использует ее в качестве основной модели.



Вилка типа I, вилка для Австралии и Новой Зеландии

Эта модель характеризуется тремя плоскими/прямоугольными контактами, расположенными V-образно. Верхний контакт, втыкаемый вертикально, предназначен для подключения к заземлению.

Этот тип вилки используется в Австралии, Новой Зеландии и Папуа-Новой Гвинее.



Другие страны, в которых он используется

Модель I не является самой распространенной, но она имеет интересное распределение на карте типов вилок в мире. Он также используется в Китае, Узбекистане, Аргентине и Уругвае.



Другие вилки в мире

Как видите, различные типы вилок в мире создали очень разнообразную карту вилок и вилок по всей планете. Однако, даже если вы думаете, что это не может быть сложнее, у нас все еще есть несколько моделей, которые нужно просмотреть.



Заглушки типа E

• Два круглых штифта в параллельном положении и одно отверстие над ними. В это отверстие войдет третий штифт, который находится на дюбеле.
• Используется в : Марокко, Тунис и Сенегал. Также присутствует в некоторых местах в Европе, таких как Франция, Бельгия, Польша и Словакия. Этот совместим с вилками типа C, которые, если вы помните, используются в Испании и большей части Европы .



Вилки типа F

• Очень похожи на вилки типа E, но с двумя зажимами заземления = два зажима, которые вставляются в два штыря настенной вилки.
• Используется в :  остаточное присутствие во многих странах Европы, включая Испанию, а также в Иордании, Южной Корее, Индонезии, Таиланде, Турции, Уругвае и Вьетнаме. Он совместим с типом C, который в основном используется в Испании .



Вилки типа H

• Три контакта, образующие треугольник, очень похожи на вилки типа E.
