Классификация по способу защиты:

• Фильтрующие респираторы – респираторы, в которых воздух вместе с дыханием из загрязненной среды проходит в фильтр и поступает в организм уже очищенным.

• Изолирующие респираторы – респираторы с принудительной подачей воздуха, полностью изолирующие органы дыхания от загрязненной среды:

  • автономные — для дыхания используется запас воздуха, содержащийся в баллонах или специальных патронах. Выдыхаемый воздух либо перерабатывается, обогащаясь кислородом и используется повторно, либо выдыхается во внешнюю среду.

  • шланговые — чистый воздух поступает по шлангу.

Изолирующие респираторы используются в основном в промышленности или при спасательных работах.

Классификация по назначению:

• Противопыльные (противоаэрозольные) респираторы – защищают от пыли, дыма, аэрозолей, в том числе в зоне радиационного, химического и биологического заражения. Такие респираторы пропускают запахи и не способны защитить от газов и паров.

• Противогазовые респираторы – защищают от органических и неорганических газов и паров, в том числе от паров бензина, ртути, ацетона, сероводорода, хлора и других сильно пахучих веществ.

• Газопылезащитные (комбинированные) – универсальные респираторы, способные защитить как от пыли и аэрозолей, так и от газов.

Классификация по устройству:

• Респираторы со встроенным фильтром – достаточно просты в устройстве, имеют встроенный несъемный фильтр и обычно являются одноразовыми или с ограниченным количеством применений.

• Респираторы со сменным фильтром – состоят из дыхательных клапанов (клапанов выдоха) и сменных фильтров, являются более долговечными – загрязнившиеся фильтры легко заменяются.

Респиратор со встроенным фильтром	Респиратор со сменными фильтрами

Классификация по типу исполнения:

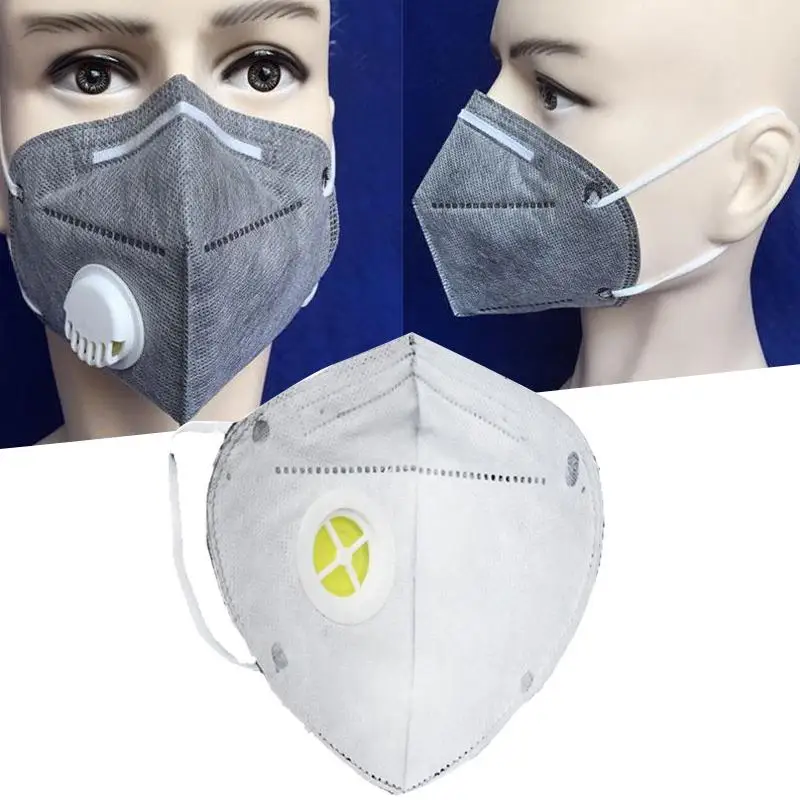

• Полумаска – респиратор закрывает половину лица от носа до подбородка. Удобное использование, хорошая степень защиты.

  Респираторы-полумаски классифицируются на:

  • Формованные полумаски – имеют складную конструкцию, сохраняют форму, хорошо облегают лицо, не требуют расправления при надевании.

  • Неформованные полумаски – имеют круглую форму, необходимо расправлять при надевании, легко подстраиваются под форму лица.

  Формованная полумаска	Неформованная полумаска

• Полнолицевая маска – респиратор закрывает все лицо полностью, защищает не только органы дыхания, но и зрения, более высокая степень защиты.

• Четвертьмаска – респиратор закрывает только нос и рот, оставляя подбородок открытым. Четвертьмаски обладают низкой степенью защиты и в настоящее время практически не применяются

Полумаска	Полнолицевая маска	Четвертьмаска

Классификация по сфере применения:

• Промышленные (индустриальные) – используются на производствах для защиты от пыли, вредных газов и дыма.

• Военные – применяются в военной сфере, для вывода населения в случае экстремальных и чрезвычайных ситуаций, используются для военных учений.

• Медицинские – респираторы предназначены для защиты от вирусных инфекций, передающихся воздушно-капельным путем, от аллергенов, для стерильности в операционных.

• Бытовые – используются в быту для защиты от крупнодисперсных аэрозолей с твердыми частицами, не выделяющих токсичных паров и газов, например, от строительной пыли.

Промышленный респиратор	Военный респиратор	Медицинский респиратор	Бытовой респиратор

Респираторы: виды и правила подбора

Для защиты органов дыхания от вредных веществ лучше всего подойдут респираторы.

Они широко востребованы в опасных сферах человеческой деятельности:

• на предприятиях химической,
• пищевой,
• деревообрабатывающей промышленности,
• в сельском и коммунальном хозяйстве.

В статье мы остановимся на видах респираторов, а также расскажем, как выбрать подходящий по размеру и типу вариант.

Виды респираторов

По принципу работы респираторы можно разделить на фильтрующие и изолирующие.

• Изолирующие модели применяются в загрязненных средах. Они полностью автономны, а воздух подается от специального баллона или патрона. Такая модель используется для обеспечения максимальной безопасности работников. При этом запас кислорода в средствах защиты ограничен.
• Фильтрующие модели благодаря своей конструкции очищают загрязненный воздух, поэтому их безопасность несколько уступает вышеназванным моделям. Однако стоимость таких моделей на порядок ниже.

По предназначению респираторы делятся на противопылевые, противогазовые и газо-пылезащитные.







• При работе с аэрозолями различных видов лучше применять противопылевые модели. Фильтрами в этом случае выступают тонковолокнистые фильтровальные материалы. Благодаря механической прочности, пылеемкости и эластичности большую популярность завоевал материал типа ФП — фильтр Петрянова.
• Работа с парами хлора и фосфорорганических соединений, керосина, ацетона или бензина подразумевает использование противогазовых респираторов.
• Если же необходима защита и от пыли, и от газа одновременно, то оптимальным вариантом станет использование газо-пылезащитного респиратора.

В зависимости от срока эксплуатации, средства индивидуальной защиты работников могут быть:

• одноразовыми — чаще всего это противопылевые модели, которые после однократного использования необходимо утилизировать;
• многоразовые — респираторы, требующие регулярной замены фильтров.

Подбираем респиратор правильно

Как только вы определились с тем, какой респиратор выбрать, не забудьте основные правила примерки:

• внимательно проверьте исправность респиратора;
• наденьте средство защиты на лицо: нос и подбородок должны полностью оказаться внутри него;
• одна нерастягивающаяся тесьма должна проходить через затылочную часть, другая — через теменную область;
• натяжение тесемок должно легко регулироваться пряжками;
• убедитесь в работоспособности маски: если респиратор неплотно прилегает к лицу, средство индивидуальной защиты не будет выполнять свою функцию.



Для того, чтобы респиратор на протяжении длительного времени не терял свои эксплуатационные характеристики, важно не только следить за состоянием изделия, но и обеспечить ему надлежащие условия хранения. Оптимальный вариант — это темное помещение с относительной влажностью порядка 30-60 %.

Однако и в этом случае не забывайте о своей безопасности и вовремя меняйте старое СИЗ на новое

видов защиты органов дыхания | НПТЛ | NIOSH

[PDF — 401 КБ]

Существует два основных типа средств защиты органов дыхания: респираторы для очистки воздуха (APR) и респираторы с подачей атмосферы (ASR). Каждый тип респиратора обеспечивает различный уровень защиты в зависимости от его конструкции. Поэтому важно выбрать правильный тип респиратора для конкретного воздействия. Для этого вы должны определить все респираторные опасности в вашей среде и степень воздействия. Кроме того, каждому типу респиратора присвоен коэффициент защиты (APF). Это указывает на уровень защиты, который вы можете ожидать от этого респиратора. В таблице 1 стандарта OSHA по защите органов дыхания представлены APF для каждого типа респираторов.

Для получения дополнительной информации о выборе респиратора, соответствующего опасности, см. логику выбора респиратора NIOSH.

Воздухоочистительные респираторы (APR)

APR используют фильтры, картриджи или канистры для удаления газов, паров, аэрозолей или комбинации загрязняющих веществ из воздуха. Плотно прилегающие APR требуют проверки прилегания перед использованием. Ниже приведены различные типы APR.

Фото предоставлено Shutterstock

FFR — это одноразовые респираторы, закрывающие нос и рот.

Фото предоставлено Shutterstock

EHMR — это многоразовые респираторы, закрывающие нос и рот.

Фото предоставлено Shutterstock

Полнолицевые эластомерные респираторы многоразового использования и закрывают нос, рот и глаза.

Фото предоставлено MaxAir
PAPR многоразового использования и часто имеют капюшон или шлем, который закрывает нос, рот и глаза. Воздуходувка на батарейках прогоняет воздух через фильтры или картриджи.

Упоминание какой-либо компании или продукта не означает одобрения со стороны NIOSH, CDC. Эти типы респираторов используют фильтры для удаления частиц из вдыхаемого через них воздуха. Обозначения N, R и P относятся к маслостойкости фильтра, как описано в таблице ниже.

Респираторы с фильтрацией твердых частиц, одобренные NIOSH, класс

Класс фильтра	Описание
Н95, Н99, Н100	Фильтрует не менее 95 %, 99 %, 99,97 % взвешенных в воздухе частиц. Не устойчив к маслу.
Р95, Р99, Р100	Фильтрует не менее 95 %, 99 %, 99,97 % взвешенных в воздухе частиц. Немного устойчив к маслу.
Р95, Р99, Р100	Фильтрует не менее 95 %, 99 %, 99,97 % взвешенных в воздухе частиц. Сильно устойчив к маслу.
HE (высокоэффективный воздух для твердых частиц)	Фильтрует не менее 99,97 % частиц в воздухе. Только для использования на PAPR. PAPR используют только фильтры HE.

• Что такое воздухоочистительные респираторы? (2017) [PDF — 239 КБ]

  Инфографика, показывающая различные типы воздухоочистительных респираторов с краткими описаниями.

• Руководство по воздухоочистительным респираторам (2018 г.)

  Информационный бюллетень с указанием и описанием типов воздухоочистительных респираторов и их основных функций.

• Классы респираторных фильтров NIOSH (2018 г.)

  Инфографика, показывающая различия между тремя разными классами респираторных фильтров.

• Ресурсы по эластомерным полумаскам

  Веб-страница, посвященная ресурсам по эластомерным полумаскам, включая исследования, публикации и другие соответствующие опубликованные материалы NIOSH.

Респираторы с подачей атмосферы (ASR)

ASR обеспечивают подачу чистого воздуха для дыхания из отдельного источника. Эти респираторы защищают рабочих от многих типов загрязнителей воздуха (частиц, газов и паров) и, в некоторых случаях, от атмосферы с дефицитом кислорода. Плотно прилегающие ASR требуют проверки прилегания перед использованием. Ниже приведены различные типы ASR.

Фото предоставлено Honeywell International Inc.

SAR подключены к отдельному источнику, который подает воздух для дыхания через шланг. Этот источник находится за пределами рабочей зоны.

Фото предоставлено компанией 3M Scott

SCBA имеют собственную подачу воздуха для дыхания, которую пользователь носит с собой. Это делает эти устройства портативными. SCBA бывают открытого или закрытого типа.

Фото предоставлено Survivair

Этот комбинированный блок имеет небольшую автономную подачу воздуха. SCBA подает воздух в случае сбоя подачи воздуха.

Упоминание какой-либо компании или продукта не означает одобрения NIOSH, CDC

• Что такое респираторы с подачей атмосферы? (2019)

  Инфографика с краткими описаниями различных типов респираторов с подачей атмосферы.

• Руководство по респираторам с подачей атмосферы (2019 г.)

  Информационный бюллетень, определяющий и описывающий типы респираторов с подачей атмосферы и их основные функции.

Поиск респираторов, одобренных NIOSH

Список сертифицированного оборудования (CEL) — это официальный список всех респираторов, одобренных NIOSH. В качестве альтернативы NIOSH ведет список одобренных NIOSH респираторов для очистки воздуха, организованный по типу серии фильтров. Информация о поставщиках и инструкции по надеванию также доступны в этих списках.

• Фильтрующие лицевые респираторы N95
• Респираторы с фильтрующей маской N99
• Респираторы с фильтрующей маской N100
• Респираторы с фильтрующей маской R95
• Фильтрующие лицевые респираторы P95
• Респираторы с фильтрующей маской P99
• Респираторы с фильтрующей маской P100

СИЗ Фотогалерея: Средства защиты органов дыхания — гражданские лица

• Средства защиты органов дыхания — гражданские лица
  • Воздухоочистительный респиратор (APR)
  • Респиратор с электроприводом для очистки воздуха (PAPR)
  • Респиратор с подачей воздуха (SAR) с аварийным респиратором
  • Автономный дыхательный аппарат (SCBA)
  • Информация CDC о сертифицированном респираторном оборудовании (HHS/CDC)
• Избранные респираторные защитные маски
• См. также:
  • Кожные средства индивидуальной защиты — гражданские
  • Средства индивидуальной защиты органов дыхания — военные
  • Посмотреть всю информацию REMM о средствах индивидуальной защиты (СИЗ) для аварийных радиационных ситуаций
  • Видеоматериалы Министерства труда США
    • Разница между респираторами и хирургическими масками (OSHA, декабрь 2009 г.)
    • Защита респиратора. Надевание (надевание) и снятие (снятие) и проверка пломб пользователя (OSHA, декабрь 2009 г.)

---

Средства индивидуальной защиты органов дыхания — гражданские

Тип респиратора	Комментарии
Респиратор для очистки воздуха (APR) 1 Одноразовые Полумаска Отрицательное давление Назначенный коэффициент защиты (APF): 10 Требуется проверка на посадку? Да	Респиратор для очистки воздуха (APR), одноразовый Основные характеристики Обычно полумаска, противоаэрозольный респиратор Инспираторное усилие пользователя всасывает воздух через фильтр Фильтр включает всю лицевую часть или ее значительную часть Частицы в воздухе, удаляемые при прохождении вдыхаемого воздуха через фильтр Сертифицированные NIOSH респираторы для очистки воздуха от ХБРЯ с фильтрами HEPA или P-100 обеспечивают минимально приемлемый уровень защиты от вдыхания частиц для персонала, работающего в средах, которые могут быть загрязнены радиоактивными материалами. Преимущества Легкий вес Не ограничивает подвижность Низкая стоимость (по сравнению с другими респираторами) Недостатки Не подает кислород (не может использоваться в средах с низким содержанием кислорода) Может использоваться только в том случае, если уровень загрязнения воздуха ниже пределов концентрации фильтра Требуется испытание на посадку Некоторое количество загрязненного воздуха попадет в лицевую часть Модели полумаски не обеспечивают адекватной защиты глаз Полнолицевые модели могут запотевать во время использования Связь может быть затруднена
Респиратор для очистки воздуха (APR) 1 Многоразовый Эластомер Полумаска Отрицательное давление Назначенный коэффициент защиты (APF): 10 Требуется проверка на посадку? Да	Респиратор для очистки воздуха (APR), многоразовый Основные характеристики Эластичная лицевая маска, надеваемая на рот и нос Инспираторное усилие пользователя всасывает окружающий воздух через фильтр(ы) до того, как воздух будет вдыхаться Обеспечивает повышенную защиту при использовании с фильтрами, картриджами или канистрами, удаляющими определенные загрязнения Преимущества Сравнительно легкий вес Не ограничивает подвижность Относительно низкая стоимость (по сравнению с другими респираторами) Недостатки Не подает кислород (не может использоваться в средах с низким содержанием кислорода) Может использоваться только в том случае, если уровень загрязнения воздуха ниже пределов концентрации фильтра(ов) Требуется испытание на посадку Некоторое количество загрязненного воздуха может попасть в лицевую часть Модели полумаски не обеспечивают адекватной защиты глаз Связь может быть затруднена
Респиратор для очистки воздуха (APR) 1 Многоразовый Эластомер Полнолицевая маска Отрицательное давление Назначенный коэффициент защиты (APF): 50 Требуется проверка на посадку? Да	Респиратор для очистки воздуха (APR), многоразовый Основные характеристики Эластичная лицевая часть закрывает все лицо Инспираторное усилие пользователя всасывает окружающий воздух через фильтр(ы) до того, как воздух будет вдыхаться Обеспечивает повышенную защиту при использовании с фильтрами, картриджами или канистрами, удаляющими определенные загрязнения Преимущества Сравнительно легкий вес Не ограничивает подвижность Обеспечивает защиту органов дыхания и зрения Недостатки Не подает кислород (не может использоваться в средах с низким содержанием кислорода) Может использоваться только в том случае, если уровень загрязнения воздуха ниже пределов концентрации фильтра(ов) Требуется испытание на посадку Некоторое количество загрязненного воздуха может попасть в лицевую часть Связь может быть затруднена
Респиратор для очистки воздуха (PAPR) 1 Свободный крой Назначенный коэффициент защиты (APF): 25 Требуется проверка на посадку? Нет	Респиратор для очистки воздуха с электроприводом (PAPR) Основные характеристики Вентилятор с батарейным питанием прогоняет загрязненный окружающий воздух через воздухоочистительные фильтры Очищенный воздух, подаваемый под избыточным давлением в лицевую маску, шлем или капюшон Надевается, когда одноразовые и многоразовые полумаски для очистки воздуха с отрицательным давлением не обеспечивают адекватной защиты Преимущества Обеспечивает лучшую защиту, чем респираторы с отрицательным давлением без привода Более удобный в ношении и дыхании по сравнению с бесприводными респираторами с отрицательным давлением для очистки воздуха Подача воздуха к лицевой маске, шлему или капюшону гарантирует, что утечка загрязненного воздуха, как правило, наружу Испытание на прилегание не требуется Доступны различные химические картриджи или канистры для удаления химических веществ, включая органические пары и кислые газы Обеспечивает защиту органов дыхания и зрения Недостатки Громоздкий и шумный Зависит от аккумулятора Не является настоящим устройством положительного давления (т. е. может происходить некоторая утечка загрязненного воздуха в лицевую маску, шлем или капюшон) Связь может быть затруднена
Респиратор для очистки воздуха (PAPR) 1 С капюшоном Назначенный коэффициент защиты (APF): 25 Требуются ли испытания на прилегание? Нет	Респиратор для очистки воздуха с электроприводом (PAPR) Основные характеристики Вентилятор с батарейным питанием прогоняет загрязненный окружающий воздух через воздухоочистительные фильтры Очищенный воздух, подаваемый под избыточным давлением в лицевую маску, шлем или капюшон Надевается, когда одноразовые и многоразовые полумаски для очистки воздуха с отрицательным давлением не обеспечивают надлежащей защиты Преимущества Обеспечивает лучшую защиту, чем респираторы с отрицательным давлением без привода Более удобный в ношении и дыхании по сравнению с бесприводными респираторами с отрицательным давлением для очистки воздуха Подача воздуха к лицевой маске, шлему или капюшону обеспечивает утечку загрязненного воздуха наружу Испытание на посадку не требуется Доступны различные химические картриджи или канистры для удаления химических веществ, включая органические пары и кислые газы Обеспечивает защиту органов дыхания и зрения Недостатки Громоздкий и шумный Зависит от аккумулятора Не является настоящим устройством положительного давления (т. е. может происходить некоторая утечка загрязненного воздуха в лицевую маску, шлем или капюшон) Связь может быть затруднена
Респиратор с подачей воздуха (SAR) 1 Полнолицевая маска Назначенный коэффициент защиты (APF): 1000 Требуется тестирование на посадку? Да Вспомогательный респиратор для эвакуации 1 Назначенный коэффициент защиты (APF): 10 000 (при использовании в режиме эвакуации) Требуется проверка на посадку? Да	Респиратор с подачей воздуха (SAR) Основные характеристики Сжатый воздух, подаваемый от стационарного источника (расположенного вдали от загрязненной зоны) на полумаску или полнолицевую маску по шлангу Надевается, когда респираторы с отрицательным давлением и механические воздухоочистительные респираторы не обеспечивают адекватной защиты Преимущества Обеспечивает высокий уровень защиты органов дыхания Обеспечивает положительное давление на маску, так что почти вся утечка наружу Менее громоздкий и может использоваться дольше, чем автономный дыхательный аппарат Может быть проще в использовании для персонала больницы Обеспечивает защиту органов дыхания и зрения Недостатки Длина воздушного шланга может ограничить подвижность Воздушный шланг может быть опасен при спотыкании Требуется чистый источник воздуха для дыхания Требуется испытание на посадку Требуется немедленно вступающий в действие респиратор для экстренной эвакуации, спасательный капюшон или спасательная маска Связь может быть затруднена Вспомогательный спасательный респиратор, спасательный капюшон или спасательная маска Основные характеристики Переносится или носится на случай отказа SAR Защищает владельца от вдыхания вредных газов, паров, дыма и пыли на ограниченное время в чрезвычайных ситуациях Может быть выполнен в виде респиратора для эвакуации с очисткой воздуха (APER) или респиратора типа автономного дыхательного аппарата (SCBA) APER имеют корпус фильтра, установленный на колпаке, для фильтрации загрязняющих веществ перед вдыханием воздуха Спасательные респираторы типа SCBA имеют присоединенный источник воздуха для дыхания и капюшон, обеспечивающий защиту от загрязненного наружного воздуха
Автономный дыхательный аппарат (SCBA) 1 Полнолицевая маска Назначенный коэффициент защиты (APF): 10 000 (в режиме запроса давления) Требуется проверка на посадку? Да	Автономный дыхательный аппарат (SCBA) Основные характеристики Подает очень чистый сухой сжатый воздух к полнолицевой маске через шланг Воздух выдыхается в окружающую среду По закону необходимо носить при входе в среду, непосредственно опасную для жизни и здоровья (IDLH), или когда информации недостаточно, чтобы исключить атмосферу IDLH. Преимущества Обеспечивает высочайший уровень защиты органов дыхания Доступно несколько различных типов в зависимости от необходимости Повышенная мобильность по сравнению с респираторами с подачей воздуха Обеспечивает защиту органов дыхания и зрения Недостатки Износостойкий Ограниченная подача кислорода ограничивает продолжительность использования Требуется испытание на посадку Связь может быть затруднена

к началу страницы

---

Избранные респираторные защитные маски

Источник: Европейское общество кардиологов (ESC), Руководство ESC по диагностике и лечению сердечно-сосудистых заболеваний во время пандемии COVID-19, см. рис. 4, стр. 24. (Последнее обновление: 28 мая 2020 г., по состоянию на 8 июня 2020 г.)

FFP2: Фильтрующая маска класса 2
FFP3: Фильтрующая лицевая часть класса 3 (респираторная маска)

к началу страницы

---

Ссылки:

1. Все черно-белые изображения респираторов взяты из: Основные типы воздухоочистительных респираторов, OSHA: Установленные коэффициенты защиты для пересмотренного стандарта защиты органов дыхания.
