Типы выключателей освещения: Виды выключателей света и их применение

Виды выключателей света и их применение

Выключатель освещения должен быть удобным, безопасным для конкретного места эксплуатации, хорошо сочетаться с интерьером. Сделаем обзор различных видов выключателей света, чтобы разобраться в их управлении, функционале и конструкции. Это упростит вам подбор этих устройств для жилых, офисных и промышленных помещений.

Разновидности выключателей света по способу управления

Все выключатели обеспечивают разрыв и восстановление электрической цепи, чтобы управлять светом. Для этого внутри большинства версий имеется пара контактов и подвижный элемент, соединяющий и разъединяющий их. Но наружные органы управления, воздействующие на внутренний подвижный механизм бывают разными, что определяет габариты выключателя и удобство использования. Разнятся и схемы внутри. Рассмотрим основные виды.

Клавишные выключатели

Берут свое начало от рубильников, но только в более аккуратном исполнении. Для управления контактами используется одна или несколько клавиш. Механизм очень простой, а потому изготовление недорогое и продукция доступная. Благодаря этому такой тип встречается чаще остальных как у нас в стране, так и за рубежом.

Вид спереди.

Вид сзади.

В России, США, Канаде и Европе принято устанавливать выключатели так, чтобы утопленная клавиша вверху замыкала цепь. Так можно понять состояние выключателя, если напряжение отключено и лампа не горит. Благодаря этому Вы не бросите включенным свет в помещении, если уходя, напряжение так и не подадут.

В Новой Зеландии, Австралии и Великобритании используется противоположный стандарт, когда цепь замыкается при утапливании нижней части клавиши. Хотя такие модели встречаются и в России, поскольку могут быть просто перевернутыми при установке.

Одноклавишный выключатель

Самый распространенный тип. Предназначен для соединения и размыкания одной линии, поскольку имеет только одну клавишу. Как правило, для одной комнаты потребуется один выключатель.

Одноклавишный выключатель.

Двухклавишный выключатель

Конструкция состоит из двух клавиш, которые управляют двумя независимыми цепями. Это могут быть как провода идущие к одной люстре, так и в разные комнаты.

Например, светильник с тремя лампами для гостиной можно запитать так, чтобы две лампы включались одной клавишей, а одна лампа — другой. Это позволит регулировать количество света в комнате, в зависимости от потребностей. Еще такой тип более энергоэффективный.

Другая схема подключения — провода, идущие в разные помещения. Например, с одной двухклавишной модели можно управлять освещением в туалете и ванной.

Двухклавишный выключатель.

Трехклавишный выключатель

Устройство для управления тремя цепями. Его возможности еще более широкие, чем у предыдущих. Одним прибором можно управлять освещением сразу в трех комнатах (например в кухне, ванной и санузле).

Или тройной прерыватель подойдет для создания разных зон освещения:

• общее — по центру комнаты;
• вечернее — по периметру при помощи светодиодной ленты;
• точечное — в виде софитов в нескольких местах на подвесном потолке.

Комбинирование включенных клавиш позволяет создавать разные сценарии по насыщенности света и декоративной части.

Трехклавишный выключатель.

Такие электровыключатели имеют ограничение по силе тока 16 А, что разрешает нагружать их до 3 кВт. Но современные энергоэффективные лампы потребляют 7-15 Вт, поэтому их количество на присоединяемых цепях может исчисляться сотнями.

Трехклавишные версии более удобны, чем три одноклавишные в плане экономии места для установки. Но это привязывает управление светом к одной точке — каждый раз придется подходить сюда.

Разделив линии и присоединив каждую к отдельному одноклавишному выключателю, можно создать более удобное расположение (рядом с кроватью, сразу у входа в комнату и т. д.). Но потребуется просверлить три монтажные розетки и проштробить три линии под проводку.

Кнопочные выключатели

В таких устройствах для замыкания контакта понадобится нажать на кнопку. Еще одно нажатие размыкает цепь. Отличие от обычной электрической кнопки заключается в сохранении замкнутой электроцепи после отпускания пальца. Сама кнопка имеет пружину внутри, чтобы возвращаться на исходную высоту.

Кнопочный выключатель.

Элемент управления может быть стилизован под клавишу — в таком случае нажатие осуществляется на нижнюю часть. Нередко кнопки оснащают подсветкой, чтобы их было легче найти в темноте.

Внешний вид электровыключателя такого типа немного нестандартный для жилых помещений, но легко вписывается в интерьер. По стоимости такой тип немного дороже клавишного, но служит очень долго.

Диммеры (выключатели с регулятором)

Внутри диммеров установлено сопротивление, а управление происходит поворотным колесом. При росте сопротивления, сила тока понижается, поэтому лампочка горит тусклее. Снижение сопротивления повышает яркость.

Варианты исполнения диммеров:

Диммеры удобны для плавной регулировки освещения, в отличие от клавишных версий. Плавная регулировка помогает подобрать более точную яркость под время суток и содействует лучшей экономии электроэнергии. Устройство очень простое в управлении, но стоит дороже обычного клавишного выключателя.

Диммеры хорошо взаимодействуют с обычными лампами накаливания, но со светодиодными могут работать некорректно.

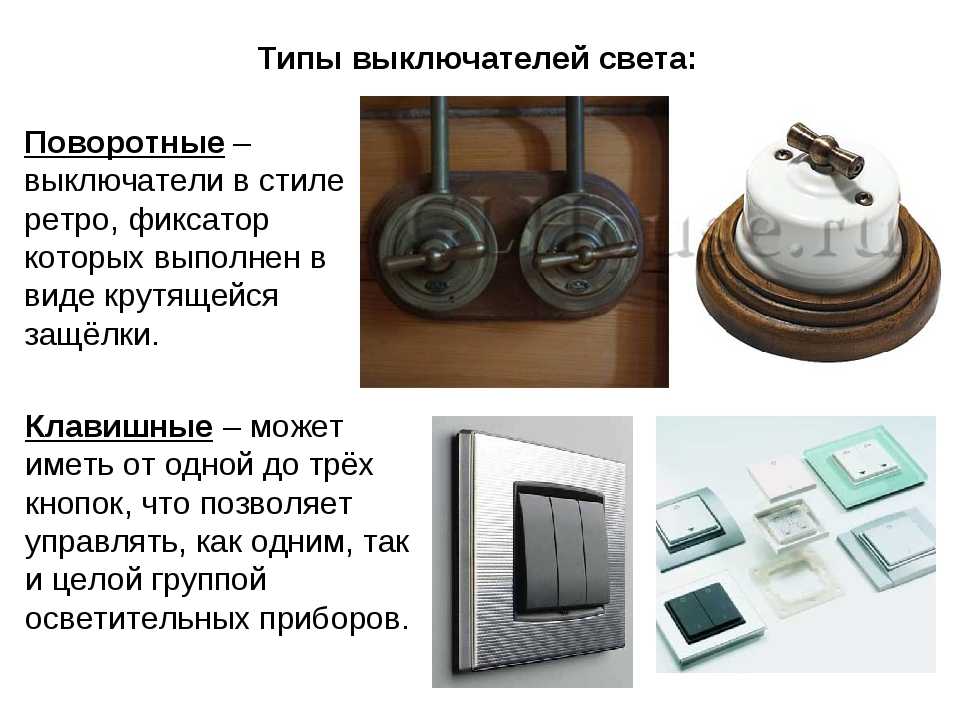

Поворотные выключатели

Такой тип использовался в 1960-1970 гг в жилых и офисных зданиях. Принцип работы заключается в замыкании контактов путем поворота рычага с двумя лопастями на 90 градусов. Вращение в обратную сторону размыкает цепь.

Поворотный выключатель.

Чаще всего их использовали с проводной открытого типа, а сами электровыключатели устанавливались наружным способом, т.е. накладывались на стену, а не помещались внутри нее заподлицо с поверхностью. Сейчас применяются только в дизайнерских проектах для воспроизведения ретро-обстановки.

Варианты использования поворотных выключателей в интерьере:

Веревочные выключатели

По принципу работы такой вид схож с кнопочным, только вместо кнопки используется шнурок, за который нужно потянуть. Тянем раз, и контакт замыкается, горит свет. Тянем второй раз, и цепь прерывается. Технология применяется в потолочных вентиляторах и настенных светильниках типа бра.

Веревочные выключатели.

Среди преимуществ веревочного электровыключателя — более легкое обнаружение шнурка в темноте, поскольку он длинный по сравнению с маленькими кнопками. Еще размер веревочного привода можно отрегулировать так, чтобы до него доставали дети, которые смогут самостоятельно включить свет в комнате.

Сенсорные выключатели

Наиболее долговечный вид, поскольку в нем нет механических и подвижных деталей. Срабатывание происходит от касания человеческим пальцем. Нередко такие модели наделены средствами регулировки яркости и даже могут отключать свет самостоятельно спустя какой-то промежуток времени. Чаще всего эту разновидность выключателей используют в «умных домах».

Акустические выключатели

Как видно из названия, такой тип выключателя реагирует на звук. Обычно это хлопок в ладоши определенной громкости. Часто звукоулавливающее устройство размещается в распределительной коробке.

Акустический выключатель.

Оптико-акустический выключатель.

Пользователь, зайдя в помещение, хлопает в ладоши и управляет освещением. Это удобно, чтобы не искать механическую кнопку в темноте или не идти по квартире обутым, увидев брошенный свет в дальней комнате.

Если требуется включить освещение тихо (например, когда кто-то спит), предусматривается дублирующий электровыключатель клавишного или другого типа.

Акустические версии могут комплектоваться таймером, гасящим свет по истечении 5-10 минут. Это актуально для длинных коридоров в офисных зданиях и лестничных клетках. Из минусов технологии — ложные срабатывания (например, если уронить на пол книгу) или реагирование на хлопок пользователя не с первого раза.

Дистанционные выключатели

Для управления такими устройствами предусмотрены пульты д/у, как у телевизора или музыкального центра. Воздействие на приборы освещения осуществляется по радиоволнам.

Дистанционный выключатель.

Для монтажа не требуется прокладывать проводку. Пульт можно вообще не крепить и держать на журнальном столике или тумбе. Есть комбинированные версии с пультом и дополнительным сенсорным выключателем на стене.

Сенсорный дистанционный выключатель.

Технология удобна тем, что управлять освещением можно из любой точки комнаты. Если пульт не класть на место, то потребуются поиски в темноте, что усложняет, а не облегчает управление. Стоят такие модели дороже остальных и периодически в пультах потребуется менять батарейки.

Выключатель со встроенным датчиком движения

Такие устройства работают в паре с датчиками движения, которые генерируют инфракрасное излучение. Когда в «поле зрения» последнего попадает человек, зажигается свет. После ухода пользователя, освещение выключается автоматически.

Выключатель со встроенным датчиком движения.

Технология помогает экономить электроэнергию. Вместе со светом одновременно могут включаться камеры видеонаблюдения, сирена и пр. Этот тип актуален на входе в дом или квартиру, а также по периметру охраняемой зоны (магазины, промышленные объекты). Но стоят такие устройства дорого.

Различие выключателей по функциональности

Выключатели освещения различного типа классифицируются по функциональности, что определяет их место установки и влияет на стоимость. Рассмотрим основные варианты и места использования.

Ключ (обычный бытовой выключатель)

По такой схеме работает большинство бытовых электровыключателей. Цепь либо сомкнута в одном месте, либо разомкнута. Сам способ управления бывает клавишным, кнопочным, рычажным и пр. Самый распространенный тип ввиду простоты, но уступающий другим по функционалу.

Проходные выключатели

Такие устройства имеют несколько точек прерывания контакта, что делает возможным управление освещением из разных мест.

Для примера:

1. В двухэтажном доме есть лампочка над лестницей, освещающая путь.
2. Подойдя к лестнице снизу, пользователь включает свет и поднимается.
3. Наверху есть второй выключатель, нажав на который напряжение к этой лампе прерывается.

Пример использования проходного выключателя.

Это помогает экономить электроэнергию и сокращает маневры к электровыключателям.

Если бы в аналогичной ситуации использовался обычный ключ-прерыватель, то, поднявшись наверх, освещение на лестнице пришлось бы оставить включенным, или попросить кого-то снизу отключить его. При проходном типе все решается просто, но монтаж потребует более сложной проводки, что повышает стоимость работ.

Перекрестные выключатели

Внутри таких моделей есть 4 разъема, которые связывают между собой одну лампу и три выключателя.

Перекрестный выключатель.

Управлять светом можно из трех точек в комнате, например:

• сразу у входа в помещение;
• с левой стороны большой кровати;
• с правой стороны кровати.

Такой тип удобен для быстрого доступа к подаче освещения и чаще всего используется в больших комнатах (чтобы не бегать далеко) или в гостиничных номерах.

Управление светом при помощи перекрестного выключателя.

Выключатель с подсветкой

Имеет на клавише или рядом с ней небольшую лампочку, светящуюся в темноте. Ее легко заметить, что облегчает поиск кнопки. Когда подается основное освещение, маленькая лампочка тухнет.

Контрольный выключатель

Конструкция аналогичная вышеописанной, только маленькая лампа подсветки горит при включенном основном освещении. Когда электролиния размыкается, тухнет и контролька. Это актуально для выключателей, управляющих светом в удаленных помещениях.

Выключатель с таймером

Устройство снабжается механизмом для отсчета времени. Временной отрезок настраивается в зависимости от потребностей пользователя и может быть 1, 3, 5, 10, 30 минут. После истечения этого срока свет гаснет автоматически. Это упрощает контроль и помогает экономить электроэнергию.

Выключатель с таймером.

Как отличаются выключатели по конструкции и способу монтажа

Кроме функционала электровыключатели разнятся по конструкции и способу монтажа. Это влияет на сложность установки и место эксплуатации.

Наружные выключатели

Такие выключатели располагаются на поверхности стены. Проводка может быть наружной (чаще всего) или внутренней. Монтаж простой, поскольку не требуется высверливать отверстие для коробок выключателей. Используются там, где нет возможности углубить корпус выключателя или в качестве временного коммутатора.

Наружный выключатель.

Встраиваемые выключатели

Для монтажа в стене выполняется крупное отверстие. В образованную полость вставляется корпус выключателя так, чтобы он был заподлицо с поверхностью или немного выступал над ней. Это обеспечивает более аккуратный вид и за такой выключатель невозможно случайно зацепиться одеждой. Однако такая установка предусматривает скрытый монтаж проводки и подготовку отверстий для коробок в которые устанавливаются выключатели.

Встраиваемый выключатель.

Герметичные выключатели

Такие устройства защищены от влаги и пыли. В зависимости от степени защиты они обозначаются буквами IP с определенными значениями. Предназначены такие выключатели для установки в помещения с повышенным уровнем влаги, пыли, брызгами жидкости и т. д. Обеспечивают безопасность, надежно изолируя контакты от проникновения воды. Для установки в санузлах класс защиты выключателя должен быть не менее IP-44.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Виды выключателей света для дома

Перекидные, клавишные, скрытые, сенсорные — все это виды выключателей света и на них перечень всех предлагаемых производителями моделей не заканчивается. Критериями для классификации могут стать и способ монтажа, и материал корпуса, и способ регуляции, и тем, кто захотел приобрести новый прибор, необходимо знать, из чего придется выбирать.

Облегчить выбор самого подходящего под имеющуюся проводку и желаемые функции помогут подробные характеристики, список особенностей, схемы подключения и фото выключателей освещения всех типов и видов.

Краткое содержимое статьи:

Принцип деления выключателей

Все выключатели делятся на группы по нескольким основным принципам:

• Способ монтажа;
• Вариант крепления к проводке;
• Тип регуляции, переключения или управления;
• Стилевое оформление;
• Материал изготовления.

Рассмотрим каждую группу подробнее.

По монтажу и подключению

В зависимости от того, как планируется подключить выключатель освещения, выбирается и его тип. Всего существует два варианта:

• Закрытого вида, когда в доме или квартире монтирована закрытая проводка;
• Открытого, если все проводники выведены наружу.

Внешне они отличаются габаритами: открытые выключатели более объемные, что упрощает процесс монтажа и подключения.

По креплению проводов

Разнится и способ подключения самих проводов в разъемы фазы, нуля и заземления. Так, бывают следующие типы выключателей освещения:

• Винтовые, где предусмотрены специальные винты и блоки-переходники. Такой вариант используется все реже, но отличается большей безопасностью, правда, подходят только для алюминиевых жил.
• Безвинтовые, предполагающие фиксацию проводов с помощью других крепежных элементов: изоляционной ленты, клемм.

По типу управления

Самая распространенная классификация включает в себя виды выключателей по типу управления. Так, популярны следующие устройства:

Клавишные, самые распространенные приборы, в которых включение и выключение освещения происходит нажатием клавиши. Такой вариант бюджетный, простой в монтаже и эксплуатации, однако имеет и ряд минусов: непродолжительный срок службы, отсутствие возможности варьирования интенсивности света.

Кнопочные работают по схожему с клавишами принципу и отличаются большей оригинальностью и легче вписывается в интерьер.

Диммерные позволяют выбирать интенсивность света через специальный регулятор, что значительно экономит потребляемую энергию. Однако есть свой недостаток — сложность в подключении и высокая стоимость.

Веревочные повторяют принцип работы обычного торшера или бра. В числе плюсов такого выключателя — быстрое включение в темноте и простое использование даже при невысоком росте.

Сенсорные оснащены специальной приборной панелью, на которой изображены кнопки «вкл» и «выкл». Также имеется раздел с настройками, где можно включить автоматическое отключения, снизить интенсивность освещения или установить таймер работы.

Акустические запускаются и прекращают подачу электричества на лампы после хлопка, произношения кодового слова или любого другого звукового сигнала.

Дистанционные выключатели способны срабатывать после нажатия на кнопку пульта. Такой свет можно включать из любой точку комнаты, главное, не потерять «ключ» к лампе.

По оформлению корпуса

Широкий ассортимент предлагаемых выключателей отличается по внешнему оформлению: стандартные белые модели уходят в прошлое, освобождая витрины для более модных вариантов:

• Стилизованных под дерево, металл, камень;
• Покрытые светоотражателями;
• Укомплектованные специальным индикатором света;
• Имеющие определенную структуру, рисунок, роспись.

Здесь необходимо ориентироваться только на собственный вкус и имеющийся интерьер. Как правило, оформление не играет роли в монтаже и эксплуатации.

По материалу

Разделяются приборы и по материалу изготовления. Здесь вариантов всего три:

• Эбонитовые;
• Стеклопластик;
• Пластик.

Первые два встречаются редко, в основном все дома оборудованы пластмассовыми выключателями. Варьируется и внутреннее наполнение, которое может быть керамическим, пластмассовым или сделанным из металла.

Зная, как выбрать выключатель освещения, труднее ошибиться и приобрести неподходящую модель. Таким образом можно сразу убить двух зайцев: и опыта набраться, и сэкономить деньги.

Фото выключателей света для дома

https://youtu.be/naJ0NZ_u7VA

Вам понравилась статья? Поделитесь 😉



типов выключателей света | 22 Различные типы электрических выключателей

Электрические выключатели являются одним из важных компонентов типичной электрической системы. Выключатели — это электрические устройства, которые замыкают или размыкают, т. е. замыкают или размыкают цепь. Мы постоянно используем выключатели для управления освещением, вентиляторами и другими приборами в наших домах, офисах, магазинах и т. д. В этой статье мы сосредоточимся на выключателях света и рассмотрим различные типы выключателей света, которые обычно используются в цепи освещения.

Outline

Различные типы выключателей света

Выключатели света на стенах являются важными электрическими устройствами в наших домах. Мы постоянно используем выключатели для управления освещением. Переверните переключатель, чтобы включить свет, и переверните его в другую сторону, чтобы выключить свет. Они такие простые.

Несмотря на то, что это одно из самых простых электрических устройств, существуют различные типы выключателей света, такие как флип-выключатели или тумблеры, клавишные выключатели, кнопочные выключатели, ползунковые выключатели, сенсорные выключатели, интеллектуальные выключатели и многие другие.

Ниже приведен список различных типов выключателей освещения:

• Однополюсный выключатель
• Двухполюсный переключатель
• Поворотный переключатель/тумблер
• Кулисный переключатель
• Трехпозиционный переключатель
• Четырехпозиционный переключатель
• Диммер
• Переключатель света
• Кнопочный переключатель
• Бесконтактный выключатель света
• Переключатель тяговой цепи/шнурка
• Сенсорный переключатель
• Беспроводной переключатель
• Переключатель, активируемый движением
• Звуковой переключатель
• Антивандальный переключатель
• Кулисный переключатель австралийского типа
• Фотоэлектрический выключатель света
• Ртутный переключатель
• Переключатель с подсветкой
• Многопозиционный переключатель
• Интеллектуальный переключатель

Давайте подробнее рассмотрим некоторые распространенные и популярные типы выключателей света, которые мы встречаем в цепях освещения.

1. Однополюсный выключатель

Однополюсный переключатель или, технически известный как однополюсный однопозиционный переключатель, является одним из распространенных типов выключателей света, используемых в домах. Это очень простой переключатель и очень недорогой. Благодаря низкой стоимости, простоте использования и легкой установке, однополюсные выключатели составляют большинство выключателей комнатного освещения во всем мире. Фактически, однополюсные выключатели очень распространены в цепях освещения 120 В переменного тока.

Конструкция и принцип действия однополюсных выключателей очень просты. Есть рычаг, который выступает наружу и просто переключает его, чтобы подключить (свет горит) или отключить (свет выключен) горячие провода, подключенные к его двум клеммам.

2. Двухполюсный переключатель

Двухполюсный однопозиционный переключатель, известный просто как двойной переключатель, является еще одним широко используемым переключателем. Вы можете рассматривать двухполюсный переключатель как два однополюсных переключателя в одном корпусе. Это связано с тем, что двухполюсный переключатель состоит из четырех контактов (два для одного устройства и два для другого устройства), и они управляются одним уровнем.

Двухполюсные выключатели часто имеют большую силу тока, поэтому их часто используют для управления мощными устройствами, такими как двигатели и другое оборудование.

3. Тумблер/тумблер

Тумблер или тумблер – это первое, что приходит на ум, когда мы говорим о выключателях света. Вы можете найти тумблеры почти в каждом домашнем хозяйстве в качестве выключателей света.

Под поверхностью простой тумблер представляет собой, по сути, однополюсный переключатель, т. е. он имеет два контакта (обычно сделанных из латуни), и вы можете переключать/переворачивать, чтобы замыкать или размыкать эти контакты.

Некоторые тумблеры также бывают двухполюсными, но однополюсные переключатели составляют большинство флип-выключателей.

4. Кулисный переключатель

Кулисные переключатели, также называемые в США декоративными, являются очень распространенным типом выключателей света в Великобритании, ЕС, Индии и других частях Азии. Функционально кулисные переключатели очень похожи на тумблеры, но имеют привлекательный внешний вид.

В то время как уровень тумблеров выступает из стены, клавишные переключатели относительно плоские, но занимают большую площадь поверхности. Выступ из стены очень минимален, и они не цепляются за одежду или украшения.

Кулисные переключатели намного проще в использовании, чем перекидные, и даже дети могут пользоваться ими без каких-либо усилий. Мы лично предпочитаем кулисные переключатели, а не тумблеры.

5. Трехпозиционный выключатель

Следующие два типа выключателей помогают нам управлять светом из двух разных мест. Первый — трехпозиционный переключатель. Если вы знакомы с лестничным выключателем света, то, возможно, вы слышали о трехпозиционном выключателе. В лестничном освещении один источник света управляется двумя выключателями, расположенными на каждом конце лестницы.

Трехпозиционный переключатель состоит из трех клемм, одна из которых является общей, а две другие клеммы называются контактами перемещения, к которым подключаются провода под напряжением.

6. Четырехпозиционный переключатель

Четырехпозиционный переключатель выводит концепцию трехпозиционных переключателей на новый уровень. Хотя четырехпозиционный переключатель не так распространен в цепях освещения жилых помещений, он часто используется на больших складах или в коммерческих помещениях.

Обычно четырехпозиционный переключатель располагается между двумя трехпозиционными переключателями и действует как переключающее устройство для дорожных контактов двух трехпозиционных переключателей. В четырехпозиционном переключателе нет общей клеммы, в отличие от трехпозиционного переключателя. Комбинация трехпозиционных и четырехпозиционных переключателей позволяет нам управлять одним источником света из нескольких мест.

7. Диммер

Как следует из названия, диммер используется для уменьшения яркости света. Диммерные выключатели часто используются для персонализации окружающего освещения комнаты в зависимости от ситуации.

Обычно существует заблуждение, что диммеры уменьшают напряжение, подаваемое на лампочку. Это неправда. Диммерные выключатели представляют собой электронные переключатели и состоят из цепи, которая контролирует количество времени, в течение которого лампочка остается включенной. Это также известно как рабочий цикл. Это отношение времени включения лампочки к сумме времени включения и времени выключения лампочки.

Меньший рабочий цикл означает, что яркость света меньше, а более высокий рабочий цикл означает более яркую лампу. Обычные диммеры совместимы только с лампами накаливания, и вы не можете использовать их с люминесцентными (компактными или трубчатыми) или светодиодными лампочками.

8. Кнопочный выключатель

Еще один простой выключатель освещения — это кнопочный выключатель. Они обычно используются в ванных комнатах и ​​туалетном столике, а также с вытяжными вентиляторами.

В основном существует два типа кнопочных переключателей. В первом типе, когда вы нажимаете кнопку, она остается нажатой до тех пор, пока вы не нажмете кнопку еще раз. В другом типе кнопка возвращается в положение по умолчанию, когда вы ее нажимаете.

Вы можете выбрать любой из двух вариантов в зависимости от личных предпочтений, так как некоторые используют утопленную кнопку в качестве визуального индикатора того, нажата кнопка или нет. Некоторые кнопочные переключатели оснащены светодиодными индикаторами, которые помогают определить, включен или выключен свет.

9. Селекторный переключатель освещения

Селекторный переключатель используется для выбора одной из настроек для лампочки или вентилятора. В случае освещения можно использовать селекторный переключатель для переключения между разными цветами освещения, если у вас многоцветная система освещения. При использовании с вентиляторами селекторные переключатели можно использовать для выбора настроек скорости вентилятора.

Селекторные переключатели часто бывают поворотными или кнопочными. Поворотные переключатели обычно используются в цепях управления скоростью вентиляторов, а кнопочные переключатели часто используются в цепях освещения.

10. Бесконтактный выключатель освещения

Бесконтактный выключатель представляет собой электронный выключатель, который использует датчики для обнаружения присутствия людей в помещении и соответственно включает или выключает свет. Бесконтактные выключатели очень полезны для экономии электроэнергии, так как свет выключается только в том случае, если в комнате есть люди, и выключается сразу после того, как все выходят из комнаты.

Эти выключатели света можно использовать в ванных комнатах, гаражах, гостиных и т. д., и вам не нужно беспокоиться о включении или выключении света.

11. Цепной/шнуровой выключатель

Цепной или шнуровой выключатель часто используется в потолочных вентиляторах, подвальных светильниках, а также в гаражах. Он состоит из цепочки или шнура, и потянув за цепь один раз, вы активируете свет, а потянув за цепь во второй раз, вы выключите свет.

Цепь обычно состоит из непроводящих токопроводящих бусин или тканевой веревки и очень удобна во влажной среде.

12. Сенсорный переключатель

Сенсорный переключатель — это еще один электронный переключатель, который активируется прикосновением к пластине. В сенсорном выключателе нет механических частей, но он состоит из электронной схемы для считывания прикосновения, а также для управления выключателем.

13. Беспроводной переключатель

Если у вас установлена ​​система открывания гаражных ворот, то, вероятно, в вашем автомобиле есть беспроводной переключатель. Беспроводной коммутатор, как следует из названия, управляется по беспроводной сети. Существует несколько типов беспроводных коммутаторов, которые используют связь RF, Bluetooth или Wi-Fi для управления коммутатором.

Есть передатчик и приемник, которые общаются по радиочастоте. Передатчик обычно держит человек (как брелок или выключатель в автомобиле), а приемник размещается рядом с объектом, который нужно переключить (свет или ворота гаража).

14. Выключатель света, активируемый движением

Если бы вы установили в своем доме системы безопасности, то вы бы сталкивались с выключателями света, активируемыми движением. Они часто используются в охранном освещении и активируются при обнаружении любого движения.

Обычно в этих переключателях света, активируемых движением, есть какой-то PIR (пассивный инфракрасный) датчик, и если он обнаруживает любое движение людей, животных или любого объекта, который излучает инфракрасное излучение и активирует свет.

Выключатели света, активируемые движением, часто используются на крыльцах, в садах и на задних дворах в качестве меры безопасности для защиты от грабителей.

15. Звуковой переключатель

Возможно, вы видели в фильмах или сериалах, как богатый парень хлопает в ладоши, и включается свет. Это возможно благодаря звуковому переключателю, также известному как переключатель хлопка.

Подобно выключателям света, активируемым движением, даже звуковые выключатели могут использоваться в целях безопасности, но они часто используются в качестве декоративного или демонстративного освещения как внутри, так и снаружи помещений.

Датчик звука (обычно высококачественный микрофон с поддерживающей электронной схемой) улавливает звуки и включает или выключает свет.

16. Антивандальный выключатель

Антивандальный или антивандальный выключатель часто используется на открытом воздухе и в общественных местах, таких как торговые автоматы, пешеходные переходы и т. д. Они рассчитаны на грубое использование, а также устойчивы к жестокому обращению.

Антивандальные выключатели обычно имеют корпус из нержавеющей стали, а сами выключатели устойчивы к грязи и влаге.

17. Кулисный переключатель австралийского типа

Они похожи на упомянутые ранее кулисные переключатели, но намного меньше и компактнее. Эти переключатели обычно встречаются в Австралии и Новой Зеландии (отсюда и название) и могут иметь несколько переключателей в одном корпусе из-за их компактных размеров.

18. Фотоэлектрический выключатель света

Фотоэлектрический выключатель света состоит из датчиков, которые обнаруживают свет и соответственно включают или выключают свет. Фотоэлектрические датчики могут быть простыми фоторезисторами, фотодиодами или фототранзисторами с поддерживающими электронными схемами.

Они часто используются в качестве охранных фонарей, но также часто используются на верандах, в садах, передних/задних дворах или в подъездных дорожках.

19. Переключатель Mercury

Переключатель Mercury также называется переключателем наклона. Он состоит из небольшой стеклянной колбы с двумя контактами и шариком ртути внутри. Когда переключатель наклонен, капля Меркурия замыкает два контакта и активирует свет.

Эти выключатели редко используются в качестве выключателей света, но используются в некоторых специальных целях.

20. Переключатель с подсветкой

Переключатель с подсветкой представляет собой не что иное, как тумблер или тумблер с небольшой неоновой лампой, которая действует как индикатор. Когда переключатель выключен, неоновая лампа также выключена. Но когда переключатель переключается, включается основной свет (или вентилятор, или любой другой прибор), и в то же время неоновая лампа рядом с выключателем (или иногда включенная) также включается.

Эта неоновая индикаторная лампа имеет двойное назначение. Первая — указать, включен или выключен переключатель на расстоянии, а другая цель — определить местонахождение переключателя в ночное/темное время суток.

21. Многопозиционный переключатель

Многопозиционный переключатель часто используется для управления освещением в длинных холлах или коридорах. Внутри они представляют собой комбинацию трехпозиционных и/или четырехпозиционных переключателей и могут использоваться для управления светом из двух или более мест.

22. Интеллектуальный переключатель

И последнее, но не менее важное: у нас есть умный переключатель. В большинстве современных домов есть несколько устройств, подключенных к Интернету, и одним из таких электрических устройств является интеллектуальный выключатель. Он подключен к домашнему Wi-Fi, и вы можете управлять переключателем либо с помощью приложения на своем смартфоне, либо с помощью одного из этих модных интеллектуальных голосовых помощников (Amazon Alexa или Google Home Assistant).

Преимущество интеллектуальных коммутаторов заключается в том, что вы можете управлять ими из любой точки мира (при наличии подключения к Интернету).

Заключение:

Это была краткая заметка о различных типах выключателей света, которые обычно используются в жилых помещениях. В зависимости от внешнего вида, ощущения, цены и функциональности вы можете выбирать между этими различными выключателями света для своего дома.

Выключатели света часто служат очень долго, поэтому их установка обычно является разовой работой. Итак, мы предлагаем вам тщательно изучить все типы выключателей света и правильно выбрать тот, который подходит именно вам.

Типы выключателей света и их выбор

Выключатели света — жизненно важные электрические компоненты, управляющие осветительными приборами, приборами и другими предметами. Существует много типов переключателей, таких как тумблеры, кулисные, ползунковые или кнопочные переключатели. Стиль обычно не влияет на работу выключателя или электропроводки, хотя и может усложнить процесс выбора. Однако сужение выбора до наиболее распространенных типов переключателей упрощает выбор правильного для ваших нужд.

Вот распространенные типы выключателей света.

Содержимое

• Однополюсный переключатель
• Двухполюсный переключатель
• Трехпозиционный переключатель
• Четырехпозиционный переключатель
• Диммер
• Переключатель датчика движения (переключатель присутствия)
• Умный переключатель
• Как выбрать выключатель света

Однополюсные выключатели могут использоваться в самых разных областях. Вы можете сказать, является ли ваш выключатель света однополюсным, так как он обычно имеет символы ВКЛ/ВЫКЛ на лицевой стороне выключателя. Если это тумблер или клавишный переключатель, символ ВКЛ/ВЫКЛ может быть скрыт.

Если вы внимательно посмотрите, то увидите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, прикрепленный к металлической полосе. Этот переключатель используется при нормальной работе для регулирования тока через горячие провода цепи.

В однополюсных выключателях каждый из латунных винтовых зажимов соединяется с проводом под напряжением, и, как правило, соединение с нейтральным проводом отсутствует. Провод заземления цепи (обычно оголенный медный провод) подключается к зеленому винту заземления переключателя. Однополюсные выключатели являются универсальным типом выключателей света, используемых в домашних хозяйствах.

Двухполюсный переключатель

Двухполюсный переключатель часто используется в промышленности. Однако его также можно найти в ряде домашних систем электропроводки, где он часто используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или нагреватель гидромассажной ванны. Двухполюсные выключатели встречаются в доме гораздо реже, чем однополюсные: если у вас нет приборов, требующих двухполюсного выключателя, у вас может не быть его вообще.

Поскольку в цепях на 240 вольт используются два отдельных «горячих» провода, эти выключатели имеют четыре винтовых клеммы латунного цвета, что позволяет управлять обоими горячими проводами в цепи: входящие провода подключаются к одному набору винтов, а отходящие провода подключаются к другому набору. винтов. Эти выключатели обычно рассчитаны на 30–40 ампер, а не на 15–20 ампер традиционных однополюсных настенных выключателей. Зеленый винт заземления также включен в заземляющий провод цепи, поэтому двухполюсный выключатель имеет всего 5 клемм.

Трехпозиционный выключатель

Трехпозиционный выключатель используется на лестничных клетках, в гаражах или подвалах с двумя входами, в коридорах и в других случаях, когда два независимых настенных выключателя управляют одним светильником или прибором. Трехпозиционные выключатели должны использоваться парами, чтобы вы могли управлять светом с любого конца входа.

3-позиционный переключатель включает в себя три клеммных винта. Выключатель может быть подключен либо к источнику питания, либо к светильнику/светильнику, в зависимости от того, где он расположен в конфигурации цепи. Два трехпозиционных переключателя соединены проводами, привязанными к «дорожным» проводам. Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому подсоединяется оголенный медный заземляющий провод цепи.

Термин «3-way» обычно используется в США, тогда как коммутатор того же типа может называться «2-way» в регионах ЕС, таких как Великобритания.

Четырехпозиционный переключатель

Хотя четырехпозиционные переключатели не используются повсеместно, их часто можно найти в длинных коридорах и в больших комнатах с более чем двумя входами. Два трехпозиционных переключателя используются для управления розеткой или светильником из нескольких мест. Теперь вы можете управлять более чем из трех мест, например, пятью местами и тремя четырехпозиционными переключателями между двумя тремя местами.

Четырехпозиционный переключатель имеет четыре клеммы и клемму заземления. Две из четырех клемм обычно окрашены в латунный цвет, а две другие — нет. В трехходовом переключателе нет «COM» или «общего» контакта. Четырехпозиционный переключатель становится коммутационным узлом для ходовых проводов между трехпозиционными переключателями.

Точно так же термин «4-позиционный» обычно используется в США, тогда как тот же тип коммутатора может называться «3-позиционным» коммутатором в регионах ЕС, таких как Великобритания.

Диммер

Диммер дает вам больше свободы при выборе освещения, позволяя регулировать уровень яркости ламп. Диммеры делятся на несколько подкатегорий: диммерные выключатели и встроенные диммеры.

Диммерный переключатель подобен переключателю с дополнительным регулятором яркости, а также имеет различные стили управления. Например, поворотный диммер использует ручку, которую можно поворачивать для увеличения или уменьшения яркости. Чтобы полностью выключить или включить свет, пользователям необходимо нажать на ручку. Ползунковый диммер обычно имеет тумблер, который включает и выключает свет, а также ползунок, который регулирует или уменьшает яркость. Некоторые диммеры имеют очень тонкие ползунки, которые практически сливаются с остальной частью переключателя.

Встроенные диммеры также называются подключаемыми диммерами, которые могут быть подключены в линию к вашему низковольтному освещению постоянного тока, например световым лентам или ночным светильникам.

Переключатель датчика движения (переключатель присутствия)

Переключатель присутствия или выключатель освещения с датчиком движения использует датчик движения, который обнаруживает, когда кто-то входит в комнату, и включает свет. Свет будет гореть определенное время. Пока датчик не обнаружит дальнейшего движения, он выключит свет для экономии электроэнергии.

Выключатели датчика движения обычно имеют два режима работы: режим присутствия и режим отсутствия. Поскольку режим присутствия является наиболее часто используемым режимом, который автоматически включает и выключает свет для пользователей, датчик движения также называется переключателем присутствия. Режим работы требует, чтобы пользователи вручную включали свет, нажимая на переключатель. Это не так удобно, как режим присутствия без помощи рук, и реже используется в домашних условиях.

Кроме того, большинство выключателей с датчиками движения также имеют датчик освещенности для обнаружения дневного света, поэтому они не будут включаться в зависимости от движения в течение дня, когда вам не нужно дополнительное освещение. Кроме того, их можно использовать в ванной для управления как освещением, так и вентиляторами, поэтому вам не нужно беспокоиться о том, чтобы не забыть включить и выключить вентилятор.

Smart Switch

Smart Switch относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять лампами или приборами одним из многих нетрадиционных методов, таких как голосовой помощник (например, Alexa), Интернет или смартфон. приложение. Например, многие современные интеллектуальные выключатели позволяют управлять освещением и включать или выключать его с помощью приложения для смартфона, которое можно загрузить из любого места, где есть подключение к Интернету. Их также можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

Хотя интеллектуальные выключатели обычно устанавливаются в том же месте, что и стандартные настенные выключатели, для большинства из них требуется соединение с нейтральным проводом для получения небольшого количества тока, необходимого для работы. Поэтому вам, вероятно, потребуется обновление схемы для использования этих переключателей. Существует набор интеллектуальных выключателей, в которых для электричества используется провод заземления вместо нейтрального провода. Если вы не можете модернизировать цепь, вместо этого выберите необходимый переключатель заземляющего провода.

Другие интеллектуальные коммутаторы не требуют нейтральной сети и подключаются к Интернету по беспроводной сети через концентратор.
