Каким током заряжать Li-ion аккумулятор 18650? Тонкости правильной зарядки.

---

---

Статья обновлена: 2018-10-18

---

Литий-ионные аккумуляторы типоразмера 18650 широко используются в качестве источников питания для разнообразных устройств бытовой и электронной техники. В виде независимых источников питания и в составе аккумуляторных батарей они успешно применяются в ноутбуках, шуруповертах, радиоприемниках, фонариках, электронных сигаретах и многих других устройствах. Важными преимуществами литиевых источников питания выступают значительная емкость, малый саморазряд, безопасность использования и отсутствие потребности в обслуживании.

Аккумуляторы типа Li-ion имеют высокий эксплуатационный ресурс. Но такие факторы как глубокий разряд, перезаряд, использование при низких температурах и несоблюдение правил заряда приводят к ускоренному износу аккумуляторов и их преждевременному выходу из строя. Поэтому важно знать, каким током заряжать Li-ion аккумулятор 18650, использовать подходящее по всем параметрам зарядное устройство и соблюдать все правила подзарядки, чтобы избежать их перегрева и быстрой потери свойств.

Как зарядить высокотоковые аккумуляторы 18650

Для корректной зарядки Li-ion аккумуляторов 18650 важно:

1. Использовать предназначенные для этих целей зарядные устройства. Они автоматически начинают зарядку от напряжения 0,05 В и завершают ее при 4,2 В. Это максимально допустимое значение, безопасное для литий-ионных аккумуляторов. Что касается вопроса, каким напряжением быстро зарядить Li-ion аккумулятор 18650, все зарядные устройства для таких элементов питания являются источниками постоянного напряжения 5 В. Они отдают зарядный ток, составляющий порядка 0,5–1 емкости аккумулятора.
2. Не превышать длительность зарядки. В среднем процесс восстановления заряда длится 3 часа. При более длительном заряде повреждается химическая структура накопителя энергии и происходит его перегрев. «Умные» зарядные устройства имеют автоматическую систему контроля и сами определяют необходимое время подзарядки элементов питания.
3. Соблюдать полярность – всегда подсоединять плюс к плюсу, а минус к минусу. Не все зарядные устройства способны распознавать корректность подключения элемента питания. Если процесс зарядки пойдет при некорректном подключении аккумулятора, он неизбежно выйдет из строя.
4. Избегать глубокого разряда аккумулятора и его заряда до максимального значения. Желательно не выходить из диапазона заряда от 25 до 90%. Это поможет продлить срок службы элемента питания. Популярная «прокачка» в виде полных циклов заряд-разряд в данном случае не нужна и даже вредна. Современные Li-ion аккумуляторы обычно имеют защиту от перегрева и перезаряда, но не защищены от потери заряда при использовании устройств при низких температурах. Хранить литий-ионные аккумуляторы рекомендуется в умеренно заряженном состоянии при температуре от +10 до +25 °С.

Зарядные устройства для аккумуляторов типоразмера 18650 бывают различных конфигураций. Например, есть модели с зарядным током 1 А, вмещающие 1 элемент питания, и варианты с несколькими «гнездами», индикатором уровня зарядки, системой безопасности и максимальным напряжением 4,2 В.

Выбираем оптимальный ток заряда

Теперь обсудим, каким током лучше заряжать аккумуляторы 18650. Возможные варианты – 0,5 А и 1 А. При силе зарядного тока 1 А процесс подзарядки проходит быстрее, чем при 0,5 А, но для сохранения эксплуатационного ресурса элементов питания более предпочтителен плавный заряд. Поэтому оптимальный ток заряда – 0,5 А. Если нужно ускорить процесс подзарядки, можно увеличить зарядный ток до 1 А, но без особой необходимости этого делать не стоит.

Для подзарядки литиевых элементов питания желательно использовать оригинальные зарядные устройства, рассчитанные на применение с конкретной моделью аккумулятора. Они четко понимают, какая мощность необходима конкретному элементу питания, и своевременно останавливают процесс зарядки. Что касается силы тока, оригинальные зарядные устройства вначале осуществляют подзарядку сильным током, а ближе к завершению процесса подзарядки уменьшают его. Такой алгоритм помогает избежать перегрева элементов питания и продлить срок их службы.

Предлагаем вам ознакомиться с еще одним познавательным материалом – о том, как правильно заряжать литий-железо-фосфатные аккумуляторные батареи.

Перейти в раздел зарядные устройства для АКБ



2021-10-14

Комментарии: 0

Просмотры: 95870

Комментарии

размеры, минимальное напряжение, ток зарядки, полярность

Содержание

1. Технические характеристики аккумулятора 18650
2. Вольтаж
3. Емкость
4. Типоразмеры и вес аккумуляторов 18650
5. Влияет ли на параметры цвет батарейки
6. Устройство
7. Как определить плюс и минус
8. Виды и типы аккумуляторов 18650
9. Расшифровка маркировки
10. Особенности зарядки
11. Минимально и максимально допустимое напряжение для 18650
12. Каким током заряжать аккумулятор 18650
13. Сколько заряжается элемент 18650
14. Отличия в зарядке АКБ с защитной микросхемой и без нее
15. Как зарядить аккумулятор 18650 без зарядного устройства

Перезаряжаемые источники тока (аккумуляторы) формата 18650 широко применяются в быту для питания переносных потребителей. Для выбора источников питания важно знать характеристики элементов 18650, их устройство и основные правила эксплуатации.

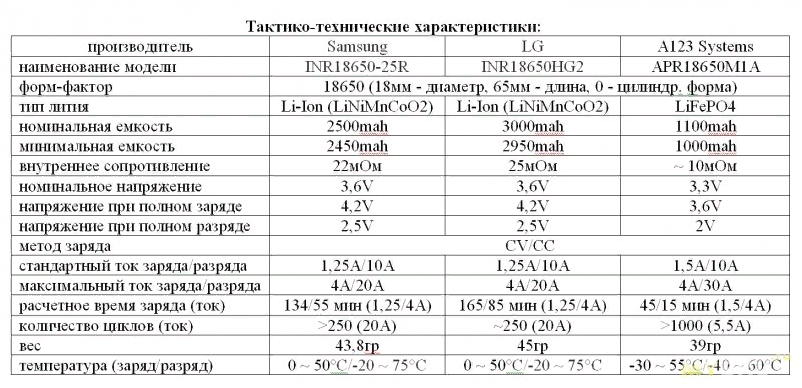

Технические характеристики аккумулятора 18650

Технические характеристики аккумуляторов 18650 определяются их технологией производства, и ей же ограничиваются. Литий-ионные аккумуляторы равного размера имеют одинаковые параметры, или, хотя бы, одного порядка. Физику не обмануть, и аккумуляторы с «выдающимися» характеристиками, скорее всего, являются подделкой от неизвестного производителя.

Вольтаж

Большинство типов нормально заряженных Li-ion элементов на холостом ходу выдают 3,7 вольта. Их можно слегка перезарядить (без вреда для аккумулятора) до уровня 4,2 вольта, но даже под небольшой нагрузкой напряжение в течение нескольких минут упадет до номинальных 3,7 В.

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

Этим свойством пользуются не самые добросовестные маркетологи. Они указывают напряжение батареи из нескольких банок для уровня 4,2 вольта. Так, аккумулятор из 4 ячеек выдает 14,8 вольт (из расчета 3,7 х 4), а на корпус наносится маркировка 16,8 вольт (из расчета 4,2 х 4). Это имеет значение при выборе АКБ для электроинструмента, где повышенное напряжение означает больший вращающий момент.

Разрядные кривые Li-ion ячеек с выраженным начальным участком перезарядки

Номинальное напряжение батарей 18650, произведенных по современной литий-железофосфатной технологии батареи более низкое — 3,2 вольта (максимальное – 3,6 вольт). Это связано со спецификой электрохимических реакций. Зато у них выше рабочий ресурс (в циклах).

Наименьшее напряжение, при котором аккумулятор считается разряженным без вреда для своего состояния, считается уровень 2,5 вольт. Но для безопасности лучше не разряжать батарею ниже 2,75 вольта. Этот уровень и принят за границу 0% заряда.

Емкость

Элементы 18650 выпускаются по литий-ионной технологии. В нем должны протекать определенные электрохимические реакции в определенном объеме, поэтому емкость ограничена рамками технологии. В 2022 году потолком для изделий среднего уровня является 3600 мА*ч. Есть сведения, что ведущим изготовителям удается выполнить конструктив аккумулятора так, что емкость может достичь 4500 и даже 5000 мА*ч, но это, пожалуй, теоретический потолок для текущего момента.

Эта емкость явно за пределами реальных возможностей

Если емкость, указанная на корпусе, выше этой цифры – это однозначно фейк. И уж точно не стоит доверять декларациям о том, что емкость аккумуляторов (как правило, неизвестных производителей) достигает 15000, 20000, а то и 30000 мА*ч. Создать такие источники тока в рамках форм-фактора 18650 на сегодняшний день невозможно.

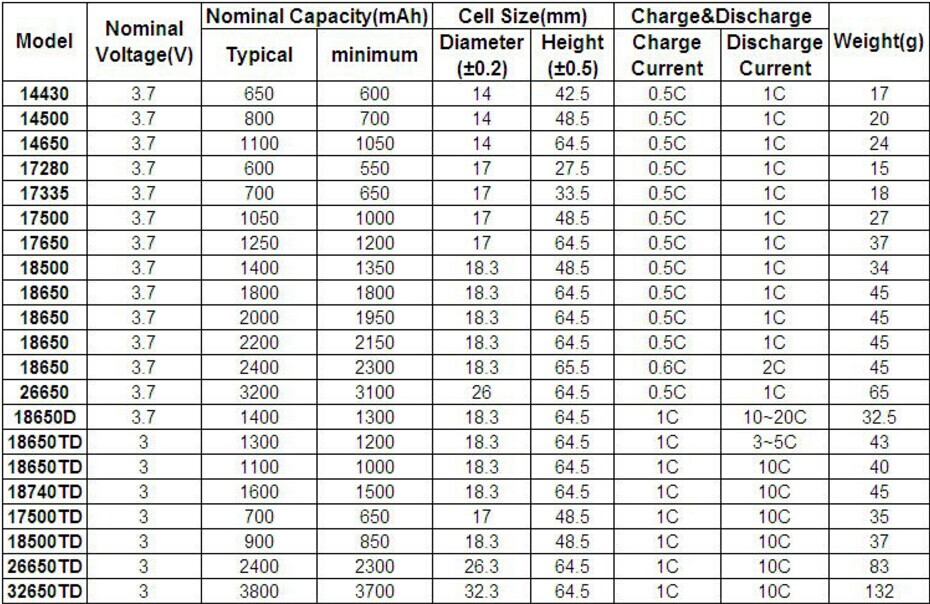

Типоразмеры и вес аккумуляторов 18650

Само название форм-фактора 18650 содержит указание на габариты элемента:

• диаметр 18 мм;
• длина 65 мм.

Вес батареи не стандартизирован, но он обычно составляет около 50 грамм с небольшими отклонениями (в зависимости от примененных материалов для корпуса и т. п.).

Габариты ячейки 18650Плата защиты в аккумуляторе 18650

Влияет ли на параметры цвет батарейки

В интернете и в быту можно услышать различные мифы о том, что цвет оболочки источника тока 18650 определяет его параметры или технологию изготовления. На самом деле, выбор цвета определяется лишь креативностью дизайнера на заводе и экономическими факторами – какая краска окажется дешевле и прочнее. Хотя в пределах одной фирмы никто не запрещает выпускать, например, желтые батарейки одной емкости, а зеленые — другой (просто для удобства производства, учета, складирования и т.п.). Но никаких стандартов здесь не существует.

Рекомендуем: Как нужно выбирать 18650 для шуруповерта

Устройство

Как и любые электрохимические источники тока, Li-ion элементы типоразмера 18650 состоят из:

• анода;
• катода;
• электролита.

Еще одной необходимой составляющей для компактных элементов является сепаратор. Он не позволяет замкнуться аноду и катоду при их тесном расположении. Сепаратор пропитывают электролитом, в качестве которого применяется этилен карбонат.

Электролит является основным источником опасности в Li-ion элементах – при напряжении выше 4,3 вольта он разлагается и может загореться.

В литий-полимерных элементах между электродами прокладывают полимерную пленку. Она служит и сепаратором, и электролитом.

В качестве анода применяют медную фольгу с графитовым покрытием. Катод выглядит, как алюминиевая фольга с покрытием из производных лития, давших название классу перезаряжаемых источников. Пакет из электродов и сепаратора сворачивается в рулон – так получаются источники тока цилиндрической формы.

Устройство аккумулятора 18650

Как определить плюс и минус

Аккумулятор 18650 внешне похож на пальчиковую батарейку, хотя и больше размером. Конструктив его тоже похож на гальванический элемент типоразмеров АА и ААА, поэтому плюсовой вывод можно определить визуально тем же способом:

• плюсом служит более выпуклый электрод;
• минусом – корпус, точнее, его неизолированное донце.

У батарей с встроенной защитой конструкция выводов та же, но выступ плюса выполнен менее явно, на его стороне имеются отверстия для выхода газа. Донце минуса тоже может иметь небольшую выпуклость и отверстия (а может не иметь).

Визуальное определение полярности ячейки

Подключение с неверной полярностью может вызвать неисправность как нагрузки, так и самого аккумулятора (из-за превышения тока, перегрева и т.п.). Поэтому в случае сомнений лучше перепровериться мультиметром. Надо перевести его в режим постоянного тока и приложить щупы к терминалам батарейки.

Индикация при верной полярности подключения – знак «минус» отсутствует

Если на дисплее тестера значение напряжения индицируется со знаком «минус», значит, плюсовой вывод тестера подключен к минусовому электроду элемента, а минусовой – к плюсовому. Если напряжение индицируется без знака «минус», значит, каждый вывод подключен к соответствующему по полярности электроду – положительный к положительному, отрицательный – к отрицательному.

Индикация при неверной полярности подключения – знак «минус» индицируется

Виды и типы аккумуляторов 18650

Несмотря на общее название класса возобновляемых источников питания – литий-ионные батареи – под этим названием скрывается несколько подкатегорий, различающихся по используемому активному веществу и некоторым потребительским свойствам. Для удобства сравнения разновидностей Li-ion элементов характеристики батарей 18650 различного исполнения сведены в таблицу.

Тип аккумулятора	Материал анода	Материал катода	Достоинства	Недостатки
Литий-кобальтовые	кобальтат лития LiCoO2	Графит на медной фольге	Высокая удельная энероемкость	Нетолерантность к повышенным токам зарядки, невысокий ресурс, невысокая токоотдача
Литий-марганцевые	литий-марганцевая шпинель LiMn2O4	Графит на медной фольге	Возможность зарядки повышенным током, высокая токоотдача.	Сниженная энергоемкость
Литий-никель-марганец-кобальт-оксидные	Соединение лития, никеля, кобальта	Графит на медной фольге	Возможность получать заданные характеристики сочетанием активных веществ	Повышенная стоимость
Литий-железофосфатные	литий-феррофосфат LiFePO4	Графит на медной фольге	Повышенная стойкость к перезаряду, высокая токоотдача, повышенный ресурс	Плохая терпимость к пониженным температурам, несколько сниженная энергоемкость
Литий-никель-кобальт-алюминий-оксидные	Соединение лития, алюминия, кобальта	Графит на медной фольге	Высокая энергоемкость, повышенный ресурс	Повышенная пожароопасность, высокая стоимость
Литий-титанатные	Любой на основе лития	пентатитанат лития (Li4Ti5O12)	Повышенный зарядный ток, ускоренная зарядка, высокая надежность, широкий диапазон рабочих температур (в области отрицательных значений)	Сниженное рабочее напряжение (2,4 вольта), меньшая удельная энергия

Расшифровка маркировки

Единого стандарта маркировки элементов рассматриваемого типоразмера нет. Но большинство производителей все же придерживается определенных правил. Они предусматривают буквенную маркировку из трех литер IXR, где:

• I означает Li-ion технологию;
• X – тип активного вещества катода;
• R – Rechargeable (перезаряжаемый).

На месте литеры X могут быть различные буквы, образующие сочетания:

Буквенное сочетание	Тип активного вещества
ICR	Литий-кобальт
IMR	Литий-марганец
INR	Литий-никель-кобальт-марганец
IFR	Литий-феррофосфат

Элементы с катодами из лития, алюминия, кобальта обозначаются NCR или NCA.

Далее следуют цифры 18650, обозначающие типоразмер, а следующими двумя цифрами может быть обозначена емкость ячейки. Так, аккумулятор, на корпус которого нанесено ICR18650-26F произведен по литий-кобальтовой технологии и имеет емкость 2600 мА*ч.

Аккумулятор ICR18650-26F

Не все производители придерживаются подобных принципов. Так, компания LG только в 2019 году перешла к этой системе, а ранее применялась маркировка вида LGDS318650, где DS – наименование модели. У других производителей встречаются и другие варианты обозначений. Так, Panasonic наряду со стандартной маркировкой применяет обозначение CGR и специфическую маркировку характеристик. Так, элемент CGR18650CG может выдать наибольший ток в 430 мА, а CGR18650CE – в 540 мА при равных напряжении 3,6 вольт и емкости 2250 мА*ч. У Sony можно встретить обозначение SE US18650GR, а линейку высокотоковых ячеек этот производитель обозначает дополнительными литерами VTC (VTC6/7/8) и т.п.

Высокотоковый аккумулятор от Sony US18650VTC6

Особенности зарядки

Оптимальным для элементов 18650, как и других источников на основе лития, считается двухступенчатая зарядка. Первый этап производится стабильным током, второй – стабильным напряжением. На самом деле многие зарядные устройства второй этап заменяют режимом ступенчатого снижения тока, а более простые – просто снижают зарядный ток.

Самые простые зарядники вторую стадию подзарядки не обеспечивают. Это не позволяет полностью использовать емкость элемента.

График заряда батарей 18650 в два этапа

Минимально и максимально допустимое напряжение для 18650

Разряжать Li-ion элементы можно до напряжения 2,75 (минимум – 2,5) вольта. Все, что ниже, считается глубоким разрядом, который снижает емкость аккумулятора и даже может привести к выходу его из строя.

В интернете можно найти советы по восстановлению банок, ушедших в глубокий разряд. Эффективность этих способов примерно нулевая, а некоторые (например, зарядка «ударным» током) откровенно опасны и могут привести к возгоранию.

Номинальным напряжением полностью заряженного литий-ионного элемента считается 3,7 вольта. Можно зарядить аккумулятор до 4,2 вольта, но не выше. Li-ion элементы очень не любят перезаряд, это может привести к возгоранию элемента и взрыву. Тушить литий-ионные источники крайне сложно. Заливание водой приведет лишь к усилению реакции из-за выделения водорода. Перекрывать доступ кислорода также малоэффективно – в аккумуляторе есть все вещества, необходимые для поддержания горения.

Читайте также

Как своими руками сделать точечную сварку для 18650



Каким током заряжать аккумулятор 18650

Оптимальным для заряда Li-ion аккумуляторов считается ток, равный 0,5..1 от его емкости С. Так, элемент с заявленной характеристикой в 2400 мА*ч, можно заряжать током от 1,2 до 2,4 А. Меньший зарядный ток может продлить ресурс элемента, но и увеличит время зарядки. Больший ток заряда уменьшит срок службы аккумулятора, несмотря на заверения поклонников Quick Charge и подобных технологий.

Сколько заряжается элемент 18650

Корректного ответа на этот вопрос не существует. Время зарядки зависит, в основном, от сочетания нескольких факторов:

• фактической емкости батареи;
• уровня остаточного заряда;
• зарядного тока.

Сочетание этих факторов может быть различным, поэтому и время заряда может значительно различаться.

Отличия в зарядке АКБ с защитной микросхемой и без нее

Если батарея оснащена платой защиты (это можно определить по наличию вентиляционных отверстий с одного или двух торцов корпуса), то это наиболее безопасный вариант. Схема разорвет цепь заряда при достижении наибольшего допустимого уровня напряжения (а также не даст уйти аккумулятору в глубокий разряд, отключив нагрузку). Такую батарею достаточно вставить в зарядное устройство.

Если защита у аккумулятора отсутствует, контролировать уровень заряда придется самостоятельно (или довериться зарядному устройству). Если заряжается батарея из нескольких последовательно соединенных аккумуляторов без плат индивидуальной защиты, то из-за разброса характеристик может возникнуть коллизия. Часть элементов уже будет заряжена, часть еще будет требовать пополнения энергии. Чтобы избежать перезаряда одних элементов и недозаряда других, в этом случае применяют специальные устройства, называемые балансирами (BMS). Такая плата отслеживает уровень напряжения на каждой ячейке. При достижении необходимого уровня заряженная банка закорачивается и выводится из процесса зарядки.

Плата BMS на 3 банки 18650

Как зарядить аккумулятор 18650 без зарядного устройства

Аккумулятору 18650, как и любому перезаряжаемому элементу, безразлично, что служит источником электрической энергии для заряда. Главные условия:

• чтобы напряжение было не меньше 4,2 вольта;
• чтобы источник выдавал при этом напряжении достаточный ток.

Поэтому зарядить литий-ионную батарею можно от любого источника тока. Например, от лабораторного источника питания. На нем можно выставить максимальное напряжение и наибольший ток, поэтому такая зарядка будет безопасной.

Зарядка малым током глубоко разряженной ячейки от лабораторного источника питания

Можно зарядить ячейку и от обычного зарядного устройства, выдающего напряжение стандарта USB. Для этого от шнура зарядника надо отрезать выходной разъем, зачистить провода и закрепить их (например, скотчем). Еще лучше использовать для подключения специальный холдер. Следить за уровнем заряда придется самостоятельно.

Если предполагается и впредь заряжать аккумуляторы от телефонного ЗУ или от другого источника стандарта USB, лучше сделать зарядное устройство на базе готовой платы на основе микросхемы TP4056. Приобрести ее можно в интернете. Ток заряда выставляется резистором, подключенным к выводу 2 микросхемы.

Схема самодельного ЗУ на TC4056

Разработчики довели безопасность эксплуатации элементов 18650 до высокого уровня. При их использовании достаточно соблюдать самые простые правила, и электрохимические источники тока прослужат пользователю верой и правдой долгое время.

Все, что вам нужно знать об аккумуляторе 18650

В этой статье рассказывается все, что вам нужно знать об аккумуляторах 18650. Мы поговорим о различных типах, функциях, зарядке, сроках службы и наших рекомендациях по аккумуляторам и зарядным устройствам.

Перейти к:

• Что такое 18650?
  • Рекомендуемые батареи 18650
  • Различные размеры батарей
  • Сравнение 18650 с другими распространенными батареями
  • Терминология 18650
  • Защищенные и незащищенные батареи 18650?
  • Какая мощность у 18650?
  • Сколько раз можно заряжать аккумулятор 18650 или другой аккумулятор?
  • Как часто нужно перезаряжать 18650?
  • Как узнать, что мой 18650 умирает?
  • Как я могу измерить качество 18650, если я не уверен в возрасте батареи?
  • 18650 Химия аккумуляторов
  • Для чего используются аккумуляторы 18650?
• Какой аккумулятор 18650 лучше?
  • Какой аккумулятор для путешествий 18650 лучше?
  • Какие марки 18650 лучше?
• 18650 Зарядное устройство
• 18650 Фонарик
  • Похожие сообщения

Что такое 18650?

An 18650 — это ионно-литиевая перезаряжаемая батарея. Их собственное название — «ячейка 18650». Ячейка 18650 имеет напряжение 3,7 В и емкость от 1800 мАч до 3500 мАч (миллиампер-часы).

18650 может иметь диапазон напряжения от 2,5 до 4,2 вольт или зарядное напряжение 4,2 вольта, но номинальное напряжение стандартного 18650 составляет 3,7 вольта.

Есть два типа; защищенные и незащищенные. Мы абсолютно рекомендуем батареи защищенного типа 18650. Защищенные элементы включают в себя схему защиты, которая предотвращает перезарядку элемента.

Незащищенные элементы могут перезарядиться и взорваться, что может привести к возгоранию, если только не предусмотрена специальная электроника для защиты аккумулятора. Популярные аккумуляторы LG HG2 и INR, а также Samsung 25r и 35e являются НЕЗАЩИЩЕННЫМИ батареями, используйте их только в устройствах, предназначенных для использования незащищенных аккумуляторов 18650.

Мы также рекомендуем вам использовать высококачественную торговую марку 18650s. Подделки могут врать про высокую мАч (емкость).

Среднее время зарядки аккумулятора 18650 составляет около 4 часов. Время зарядки зависит от силы тока и напряжения зарядного устройства, а также от типа аккумулятора.

Рекомендованные 18650 батарей

БАЙТОВОЙ МАКАКА И ТИП -все это 3,7 В литий-ион (Li-Ion)	Max Milliamp часы	Примечания 9 9009 9009 9009 9009 9009 9009 9009 9009 9009 9009 9004 9 9009 9004 9 9004 9 9 9009 9004 9 9009 9004 9	0076 *Shop around for best price*
Orbtronic 18650 Protected #ORB3500P	3500 mAh	Only available direct from vendor good price
Olight ORB-186C35 Protected #ORB -186C35	3500 MAH	OK Цена
NITECORE 18650 NL1835R Защищен #NL1835R	3500777	. NL1835R	3500777 70073. Имеет порт зарядного устройства micro-USB, поэтому он может заряжаться с помощью кабеля/порта USB.
Panasonic NCR 18650 3400 мАч НЕ ЗАЩИЩЕН #NCR18650B-3400	3400 мАч	Дешевле, но НЕ ЗАЩИЩЕН. Используйте осторожно.
Panasonic NCR18650BE НЕ ЗАЩИЩЕН #NCR18650BE-3200	3200 мАч	Менее дорогой, но НЕ ЗАЩИЩЕН. Используйте осторожно.

Дополнительная информация о 21700: все, что вам нужно знать о батарее 21700

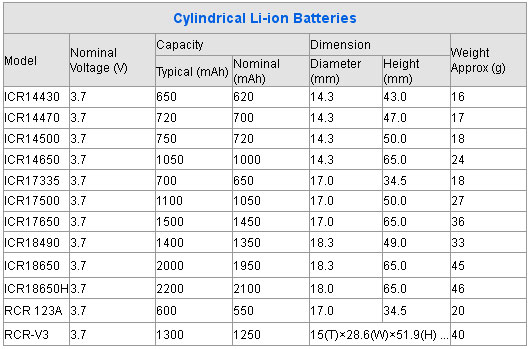

Различные размеры батарей

На следующем рисунке показаны различные размеры батарей. 18650 — 1170 куб. мм, 14500 и АА — 700 куб. мм, ААА — 467 куб. мм.

Обратите внимание, что 14500 нельзя использовать во всех устройствах AA, если они не поддерживают батареи на 3,7 и 1,5 В. Аккумулятор 21700 на 1550 куб. мм больше, чем аккумулятор 18650 — 21700 и 18650 не взаимозаменяемы.

Comparing 18650s to Other Common Batteries

Battery Make and Type	Rechargeable	Voltage	Max Milliamp hours	Watt hours	Length & Диаметр
Nitecore 21700 (для сравнения не включен 18650)	ДА	3,7 В	5000 мАч	18.5	L: 74mm (2.92 in) D: 21.4mm (0.84 in)
Orbtronic 18650 Protected Battery	YES	3.7v	3500 mAh	12.5	L: 65mm (2.55 in) D: 18mm (1. in)
XTAR Li-ion 14500 (not an 18650 included for comparison)	YES	3. 7v	800 мАч	2.9	L: 50 mm (1.96 in) D: 14 ​​mm (0.55 in)
Energizer Lithium AA (not an 18650 included for comparison)	NO	1.5v	3000 мАч	4,5	L: 50,5 мм (1,99 дюйма) D: 14,5 мм (0,57 дюйма)
Eneloop Pro AA (не 18650 для сравнения)	YES	1,2V)	YES	1,2.0077	3,0
Energizer Lithium AAA (для сравнения не включен 18650)	NO	1,5 В	1000 мАч	1,5	L: 44.5 mm (1.75 in) D: 10.5 mm (0.41 in)
Eneloop Pro AAA (not an 18650 included for comparison)	YES	1.5v	950 mAh	1,4
Автомобильный аккумулятор 12 В (включен для сравнения)	ДА	12 В	40 000 мАч	480

18650  Терминология

Аккумулятор может иметь защищенный режим 3,7 В 18650 3000 мАч низкий саморазряд для устройств с высоким энергопотреблением .

Что означают все эти особенности?

• «защищенный режим» означает, что он имеет встроенную защиту от перезаряда и перегрузки (подробнее ниже).
• «3.7v» – это оптимальное или пиковое напряжение. Он будет падать по мере использования батареи.
• «3000 мАч» измеряет количество ампер-часов, которое может обеспечить батарея. Большее число лучше. Самая высокая реально доступная на сегодняшний день для 18650 емкость составляет около 4000 мАч, все, что выше этого, — маркетинговая реклама.
• «Низкий саморазряд» — это хорошо. Это означает, что он будет держать заряд в хранилище. Чем меньше он теряет в памяти, тем больше заряда у вас останется для запуска фонарика или другого устройства.
• «для устройств с высоким энергопотреблением» — батарея оптимизирована для устройств с высоким энергопотреблением. Это устройства, которые очень быстро потребляют много энергии, например игрушечная радиоуправляемая машинка.

Защищенные или незащищенные батареи 18650?

Защищенные аккумуляторы 18650 имеют электронную схему. Схема встроена в упаковку элемента (корпус батареи), которая защищает элемент от «перезаряда», перегрева или «переразряда», перегрузки по току и короткого замыкания. Защищенный аккумулятор 18650 безопаснее, чем незащищенный аккумулятор 18650 (меньшая вероятность перегрева, взрыва или возгорания).

Незащищенные аккумуляторы 18650 дешевле, но мы не рекомендуем их использовать. Незащищенные аккумуляторы следует использовать только там, где нагрузка/зарядка и зарядка контролируются и контролируются извне. Защищенные аккумуляторы обычно имеют «кнопку сверху», но проверьте технические характеристики, чтобы убедиться в этом. Как правило, аккумуляторы 18650 Flat Top не имеют схемы защиты.

Если какой-либо аккумулятор 18650 поврежден, имеет признаки коррозии или течи, избавьтесь от него в центре утилизации аккумуляторов. Быть безопасным.

См. «Утилизация аккумуляторов — как безопасно утилизировать различные типы аккумуляторов и аккумуляторы, подвергшиеся коррозии».

Какая мощность у 18650?

3,7 В, 3400 мАч, 18650 хранит от 2 до 3,5 Ач. Он может хранить от 10 до 13 ватт-часов. Небольшой кондиционер, который может охлаждать около 9000 БТЕ, потребляет около 1100 Вт в час. Таким образом, для работы кондиционера в течение 1 часа потребуется более 110 аккумуляторов 18650.

Для сравнения вам потребуются три автомобильных аккумулятора 12В 40А. Но 110 18650 меньше, чем три автомобильных аккумулятора.

Сколько раз можно заряжать аккумулятор 18650 или другой аккумулятор?

Количество циклов перезарядки варьируется и ограничено. Думайте об этом как о ведре. Хитрость заключается в том, что со временем ведро также наполняется небольшим количеством другого мусора, поэтому в нем остается меньше места. По мере повторного использования (перезарядки) батарея деградирует из-за окисления и электрохимической деградации.

Это происходит с любой аккумуляторной батареей типа 18650, 21700, 26650, 14500, AA, AAA или даже с автомобильным аккумулятором. Их можно заряжать только ограниченное количество раз.

Вы хотите выбрать аккумуляторы, которые можно перезаряжать много раз. Мы особенно рекомендуем 18650, потому что их можно заряжать от 300 до 2000 раз.

Как часто нужно перезаряжать 18650?

То, как вы заряжаете аккумулятор, влияет на срок его службы. Если вы можете измерить его, вам нужно разрядить его с 3,7 В до примерно 3 В, прежде чем перезаряжать. Если вы не уверены, используйте устройство, пока оно не укажет на необходимость замены батареи. Для фонарика запустите его, пока свет не станет тусклым или не погаснет.

Хорошее зарядное устройство сообщит вам напряжение батареи, чтобы вы могли в конечном итоге получить представление о сроке службы батареи в различных устройствах. Если вы перезаряжаетесь слишком часто, вы «израсходуете» жизнь без возврата.

Некоторые люди не позволяют ему опускаться ниже 3,3 В (или даже выше). Каждая марка и модель 18650 имеет разные максимальные циклы. Так что это действительно процесс согласования вашего устройства и его использования с жизненным циклом батареи.

Имейте в виду, что аккумулятор 18650, напряжение которого падает ниже 2,5 В, может «заблокировать» устройство, и его нельзя будет использовать. Функция «блокировка» встречается в таких устройствах, как устройства для вейпинга.

Как узнать, что мой 18650 умирает?

Вот список из 7 способов определить, нужно ли вам избавиться от 18650 (или другого перезаряжаемого аккумулятора). Просмотрите их, чтобы определить, подходит ли срок службы вашего 18560 к концу и его необходимо вывести из эксплуатации:

1. Аккумулятор должен разряжаться на полке быстрее, чем обычно. Он теряет заряд через пару дней или, что еще хуже, за ночь.
2. Батарея нагревается при зарядке или разрядке, теплее, чем обычно.
3. Вы часто использовали аккумулятор в течение 2–3 лет.
4. Аккумулятор может удерживать менее 80% своей первоначальной емкости.
5. Время перезарядки становится ненормально долгим.
6. Если в аккумуляторе есть КАКИЕ-ЛИБО трещины или деформации.

Это 6 признаков того, что ваш 18650 вышел из строя и пришло время приобрести новый. Если вы проигнорируете эти предупреждающие знаки, вы рискуете возгоранием или даже взрывом аккумулятора во время зарядки.

Как я могу измерить качество 18650, если я не уверен в возрасте батареи?

Хитрость заключается в том, чтобы купить один или два одинаковых 18650 и пометить их как «новые» с помощью Sharpe (или пометить их A, B, C и т. д.). Затем используйте их и сравните их напряжение и скорость разряда с сомнительными 18650-ми.

По сути, таким образом вы сравниваете хорошее с неизвестным.

Таким же образом можно измерять температуру. Зарядите как новый, так и неизвестный, чтобы увидеть, насколько новый горячее по сравнению с тем, в чем вы не уверены.

18650 Химия аккумуляторов

Существует ряд различных химических комбинаций для аккумуляторов 18650. Мы рекомендуем вам сосредоточиться на защищенном режиме, химия может измениться и не всегда сообщается. Многие просто говорят Li-ION (имеется в виду литий-ионный).

На самом деле существует несколько литий-ионных аккумуляторов. Вот некоторые из текущих «типов». В зависимости от типа вашего устройства один может быть лучше, чем другие.

1. LiFePO4 , фосфат лития-железа
   • также известный как IFR или LFP или Li-фосфат
2. LiMn2O4 , который представляет собой оксид лития-марганца
   • , также известный как IMR, LMO или литий-марганцевый (высокая сила тока)
3. LiNiMnCoO2 , который представляет собой литий-марганцевый никель
   • , также известный как INR или NMC (высокая потребляемая мощность)
4. LiNiCoAlO2 литий-никель-кобальт-алюминийоксид
   • , также известный как NCA или литий-алюминий
5. LiNiCoO2 , который представляет собой оксид лития, никеля, кобальта.
   • также известный как NCO
6. LiCoO2 который представляет собой оксид лития-кобальта
   • , также известный как ICR LCO Li-cobalt

Для чего используются аккумуляторы 18650?

Фонари, электроника, ноутбуки, вейпинг и даже некоторые электромобили используют 18650s. В Tesla используется 7180 таких батарей. Во многих фонариках с большим световым потоком, таких как Thrunite TC15 v3 (лучшая покупка) или Fenix ​​PD36 TAC (mo43 прочный), используются фонари 18650 или даже более крупные фонарики 21700, такие как фонарик Nitecore P20iX на 4000 люмен.

Ноутбуки и другие электронные устройства используют один или несколько 18650 и имеют встроенную электронику для подзарядки. 18650 также используются в устройствах для вейпинга (курения).

18650 обычно представляют собой литий-ионные аккумуляторы. Если вы знакомы с электроникой, вы можете заменить некоторые аккумуляторы вручную, но будьте осторожны — использование неподходящего типа 18650 или его неправильное использование может привести к пожару.

Какой аккумулятор 18650 лучше?

В целом лучший аккумулятор 18650 — Аккумулятор Orbtronic 18650. Это защищенная ячейка 18650 3,7 В 3500 мАч. Это аккумулятор с высоким расходом. Нам нравится, но дорого.

Лучшая недорогая батарея 18650 – The Olight ORB-186P26 18650 2600 мАч 3. Panasonic 18650 представляет собой защищенную ячейку 18650 3,7 В 2600 мАч. Эта батарея дешевле и немного меньше ампер-часов, чем Orbtronic. Кроме того, этот более дешевый защищенный аккумулятор 18650 все еще дороже, чем незащищенные.

Какой аккумулятор для путешествий 18650 лучше?

Nitecore NL1834R (в настоящее время недоступен на Amazon, но доступен непосредственно у Nitecore). Это защищенные ячейки 18650 3,7 В 3400 мАч со встроенным зарядным устройством micro-USB. Это на несколько долларов дороже, но позволяет заряжать его на ходу и не носить с собой специальное зарядное устройство. У нашего аппарата немного другая упаковка.

Самый дешёвый приличный — это Titanium Innovations 18650 на 2600мАч. Он не будет работать так долго, как Nitecore на 3400 мАч, но стоит в два раза дешевле.

Какие марки 18650 лучше?

Orbtronic, Olight, Samsung, LG, Panasonic, Surefire, ThruNite и Nitecore — это хорошие и надежные аккумуляторы 18650. Обязательно покупайте их в авторитетных источниках, таких как BatteryJunction, или напрямую у производителя. Примечание. Amazon прекратил продажу 18650.

Мы не используем модели 18650 с более низким напряжением и силой тока, потому что они имеют меньшие ампер-часы, низкую пиковую мощность и меньшую постоянную мощность.

Мы готовы заплатить еще несколько долларов за более длительный срок службы, большую емкость и лучшее качество.

18650 Зарядное устройство

18650 Аккумуляторы являются перезаряжаемыми, поэтому вам понадобится хорошее зарядное устройство. Мы используем два разных зарядных устройства 18650.

Лучшее зарядное устройство для 18650 — это Nitecore Ci4, потому что оно может заряжать практически все.

В частности, он поддерживает: литий-ионные 26650, 22650, 21700, 18650, 17670, 18490, 17500, 18350, 16340 (16340 также известен как RCR123), 14500, 10440 и Ni-MH и Ni-Cd AA, AAA-Cd AA , AAAA, C аккумуляторы. Это наше любимое зарядное устройство для 18650-х.

Наше второе место и лучшая покупка — зарядное устройство XTAR X4. Это зарядное устройство 18650 с питанием от USB. Он заряжает аккумуляторы от любого источника питания USB. Этот блок зависит от источника питания и немного дороже.

Имеет ЖК-дисплей для отображения состояния зарядки. Интерфейс на 2 ампера обеспечивает более медленную скорость зарядки. Даже 5-амперный аккумулятор медленный, потому что он заряжается током 0,5 ампер. Мы использовали XTAR и Nitecore с солнечной панелью Nektek с USB-интерфейсом на 2 ампера, и она стабильно работала.

18650 Фонарик

Лучший фонарь 18650 средней ценовой категории — это Thrunite TC15 2403 люмен.

Он примерно вдвое дешевле PD36 и немного менее яркий. Это ОТЛИЧНАЯ покупка (у нас есть старый TN12 в аварийных комплектах). Мы предлагаем два из них вместо одного Fenix.

Имеет следующие режимы: Строб (975 люмен на 226 минут), Турбо (975 люмен на 126 минут), Высокий (652 люмен на 199 минут), Средний (266 люмен на 9 минут).0,7 часа), Low (19 люмен/177 часов) и Firefly (0,29 люмен в течение 62 дней), и он может заряжаться от источника питания USB. Он водонепроницаем (IPX8) и имеет максимальную дальность 223 м (764 фута).

Самый прочный фонарь 18650 — это Fenix ​​PD36 TAC. Он не дешевый, но прочный, очень яркий и имеет карманную клипсу. Уровень освещенности составляет 1000 люмен, а водонепроницаемость соответствует стандарту IPX8. Это фонарь «дежурного» качества.

PD36 TAC предлагает пять различных уровней яркости и стробоскопа:

• Турбо: 3000 люмен – 1 час 30 минут
• Высокий: 1000 люмен – 3 часа 15 минут
• Средний: 350 люмен (8 часов 24 минуты)
• Низкий 150 люмен – 18 часов 45 минут
• Эко: 30 люмен – 160 часов
• СТРОБ (около 3 часов, 2000 люмен)

Дальность броска 300 ярдов или 274 метра.

И Fenix ​​PD36, и TN15 — отличные светодиодные фонари, в которых используется мощная батарея 18650.

Обязательно ознакомьтесь с нашим полным списком из более чем 100 статей по обеспечению готовности, в том числе:

• Лучшая аккумуляторная батарея и зарядное устройство (AA и AAA)
• Самые яркие фонарики
• Лучший недорогой фонарик
Аккумулятор
• 21700 и 18650 — что одинаково, а что отличается
• Когда выходит из строя электросеть — 10 вещей, которые нужно подготовить

Это имеет ОГРОМНОЕ значение, когда вы делитесь нашими статьями. Большое спасибо!

733 акции Аккумуляторы

. Можно ли уменьшить зарядный ток для литий-ионного аккумулятора 18650?

спросил 3 года 11 месяцев назад

Изменено 1 год, 4 месяца назад

Просмотрено 3к раз

\$\начало группы\$

Я использую аккумуляторы NCR18650 с модулем зарядки tp4056.

При подключении зарядного устройства на 2,8 В (полностью разряженный) микросхема tp4056 греется при токе заряда 1 А. Можно ли уменьшить этот ток заряда, изменив резистор выбора тока заряда? Таким образом, тепловыделение микросхемы tp4056 уменьшится, не так ли?

Для моего приложения мне не нужна быстрая зарядка. При слабом токе время зарядки будет увеличено, но для моего приложения это не имеет значения.

Повлияет ли уменьшение зарядного тока на срок службы батареи? Или это повредит аккумулятор?

Я пытаюсь снизить нагрев микросхемы tp4056, уменьшив зарядный ток, возможно, с 1 А до 500 мА или меньше. Аккумулятор 18650 никогда не нагревается при зарядном токе 1 А.

• аккумуляторы
• зарядка аккумуляторов
• литий-ионный

\$\конечная группа\$

1

\$\начало группы\$

Я часто использую платы зарядных устройств TP4056, как сами по себе, так и встроенные в некоторые устройства. В дополнение к существующим ответам, я хотел бы упомянуть об этом — TP4056 может нагреваться, это линейное зарядное устройство, и его нагрев не сильно влияет на его производительность / надежность. Пока на плате есть надлежащий радиатор, все должно быть в порядке — например, популярные зарядные устройства «синяя печатная плата с портом USB» из Китая имеют достаточно хороший теплоотвод, поскольку они имеют тенденцию соединять заземляющую площадку TP4056 с медными областями на обеих сторонах. слоев (иногда только один, нижний, с переходными отверстиями).

Если это нестандартная плата, которую вы сами разработали, и она не подключает заземляющую площадку к чему-либо полезному, только тогда я буду беспокоиться — в этом случае замена резистора установки тока на ~ 2K (это то, что вам нужно для ~ 500 мА IIRC) должно работать. В противном случае у вас должно быть все в порядке, как сейчас, с зарядкой 1А.

\$\конечная группа\$

\$\начало группы\$

Да, можно уменьшить зарядный ток, и для этого предназначен резистор настройки зарядного тока TP4056. Если вы вдвое уменьшите зарядный ток, зарядка, конечно, займет больше времени. Зарядка медленнее (но не слишком медленно) должна фактически увеличить срок службы батареи. Но для элемента 18650 зарядный ток 1 А вполне нормальный.

2,8 В — это очень низкое напряжение для литий-ионного элемента, если вы часто разряжаете до такого низкого напряжения, срок службы батареи может сократиться. Я бы предпочел не разряжать ниже 3,4 В.

\$\конечная группа\$

1

\$\начало группы\$

Обычный аккумулятор NCR18650 Panasonic имеет рекомендуемый ток заряда 0,7C или около 2A. А порог разряда 2,5В, согласно кривым разряда производителя. Таким образом, вы заряжаете аккумулятор уже с половинной допустимой скоростью. Формально да, зарядка литий-ионной батареи с более низкой скоростью не наносит никакого ущерба и может быть даже лучше для SOH (состояния здоровья) батареи.
