Токовые клещи как пользоваться: как пользоваться, принцип работы, отзывы, видео

Содержание

Как пользоваться токовыми клещами »

Принцип работы токовых клещей



Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.



Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.







Для измерения броскового переменного тока необходимо выбирать режим "inrush current", например в случае измерения пускового тока электродвигателя.

Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.





Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.



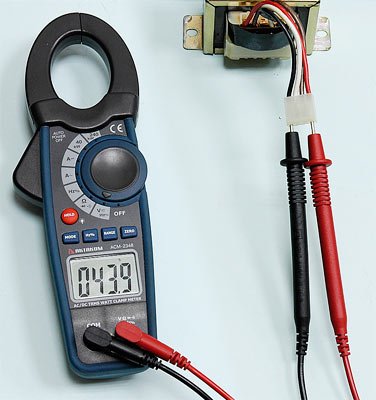

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.







Видим напряжение 221,1 В, частота 49,97 Гц.







При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.



Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.







Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).






Выбрать токовые клещи можете в каталоге.



Клещи для измерения тока - советы электрика

Как выбрать лучшие токовые клещи: характеристик и советы по выбору оптимального прибора

Токовые клещи предназначены для оценки технического состояния электроустройств и микросхем. Они часто используются при выполнении монтажных видов работ под высоковольтным напряжением. Благодаря им электрикам удается правильно замерить и сравнить значения тока, протекающего по различным электрическим цепям.

Эта конструкция позволяет поддерживать в исправном состоянии технические составляющие и анализировать оперативные процессы в электрическом оборудовании, а также своевременно устранять возникающие неполадки и предотвращать появление неисправностей.

Принцип работы прибора

Для изготовления чувствительного участка данного оборудования используют два вида элементов, которые обладают высокой проводимостью. Они выполняются на основе специального трансформатора.

Чувствительность прибора напрямую зависит от типа анализирующих участков. В результате этого устройство способно измерить переменный, постоянный или же переменный ток.

Клещи измеряющие переменный ток, считаются самыми популярными. Это обусловлено их минимальной стоимостью и высокой чувствительностью к перепадам электричества. Принцип работы такого оборудования заключается в усилении трансформаторного сигнала.

Процесс исследования проходит по следующей схеме:

  • в район раздвижного магнитопровода устанавливают проводник;
  • деталь проводника служит первичной обмоткой для трансформаторной установки;
  • изменение переменного тока проходящего через проводник будет постоянно меняться.

Клещи постоянного напряжения

Клещи для постоянного тока имеют в своем строении чувствительный элемент в виде датчика. Он при перепадах электрического тока будет фиксировать переменное и постоянное напряжение.

Датчики способны улавливать минимальные скачки напряжения в процессе работы устройства. Стоимость такого оборудования довольно высокая.

Измерение токовыми клещами должно проходить с соблюдением полярности. Неправильная расстановка чувствительных элементов может спровоцировать поломку электроприбора или спровоцировать короткое замыкание.

Виды токовых клещей

В специализированных отделах представлен большой выбор электрооборудования. Каждая модель отличается по своему строению и предназначению.

Самыми актуальными считаются следующие виды:

Приборы со стрелочным анализатором. Устройство имеет минимальную стоимость и быстро реагирует на незначительные колебания как постоянного, так и переменного тока. Главным недостатком считается работа в условиях узкого диапазона.

Цифровые токовые клещи. Многие современные приборы производятся с контроллерной системой для обработки электрических сигналов. Благодаря этому удается упростить процесс считывания информации и показаний, а также использовать автоматический режим калибровки для диапазонов.

Обратите внимание

Помимо этого удается проводить запись полученной величины электрического тока. Здесь имеется вместительное хранилище для памяти.

Высоковольтные устройства. Они применяются для электромонтажных работ под высоким напряжением. Такие модели оснащены дополнительной изоляцией. Она обеспечивает качественную защиту в процессе измерения. Для работы с такой моделью необходимо иметь определенный навык.

Недостатком является работа в условиях низкого диапазона. В комплектации с оборудованием представлена подробная инструкция для токовых клещей, которая включает в себя пошаговую очередность процесса.

Как пользоваться токовыми клещами?

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с техникой безопасности.

Это поможет избежать распространённых ошибок.

После этого можно переходить к работе с токовыми клещами:

  • на корпусе устройства устанавливают допустимый диапазон;
  • далее необходимо нажать на кнопку для раскрытия магнитопровода;
  • после этого обхватывают проводник с переменным или постоянным током;
  • теперь располагают клещи перпендикулярно поверхности провода;
  • завершающим этапом будет фиксация полученных значений в памяти прибора. На фото токовых клещей представлены популярные модели измерительного оборудования.

Фото лучших токовых клещей

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Источник: http://instrumentgid.ru/kak-vybrat-luchshie-tokovye-kleshhi/

Как устроены и работают токовые клещи и как ими правильно пользоваться

Для диагностики неисправностей в электрооборудовании или электроустановок часто необходимо провести измерение токов. Есть два варианта: воспользоваться амперметром или с помощью токовых клещей.

Первый вариант можно сделать с помощью обычного мультиметра, но он плох тем что нужно делать разрыв цепи, а это не всегда возможно и не всегда удобно для проведения корректных измерений.

Второй способ, токоизмерительные клещи, позволяет узнать ток в цепи не разъединяя её. В этой статье мы рассмотрим, как пользоваться токовыми клещами и как они устроены.

Устройство

Принцип работы токовых клещей основан на явлении электромагнитной индукции. Проводник, в котором измеряется ток, вводится в магнит провод, на котором намотана вторичная обмотка.

Измеряемый ток в этом случае называется первичным, а ток в измерительной катушке (вторичной обмотке) – вторичным. При этом его величина пропорциональна первичному току и его можно рассчитать.

Магнитопровод клещей состоит из двух частей, одна из которых подвижна, такая конструкция нужна для того, чтобы, раскрыв магнитопровод с помощью рычага, ввести проводник для измерений.

Аналогично работают и трансформаторы тока, но их магнитопровод цельный и надевается на шину или жилу кабеля.

Ранее токоизмерительные клещи, в большинстве своем, могли измерять только переменный ток, поскольку ЭДС на обмотке может возникать только при условии переменного магнитного потока, создаваемого переменным электрическим током.

Большинство же современных, даже самых дешевых моделей, способно измерять как постоянный, так и переменный токи. Измерение постоянного тока стало возможным благодаря использованию датчика Холла.

Важно

Также поддерживаются функции стандартные для мультиметров – измерение сопротивления, напряжения, частоты, прозвонка цепей, а иногда есть возможность подключения термопары для определения температур.

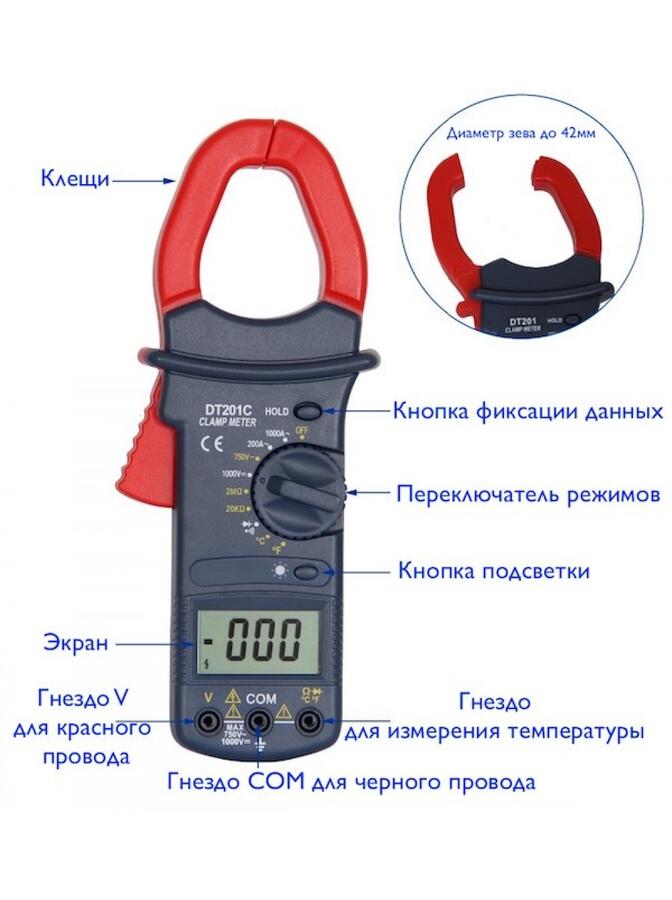

Итак, клещи для измерения тока состоят из:

1. Составного подвижного магнитопровода.

2. Основной части корпуса с дисплеем, селектором выбора пределов или выбора измеряемой величины (если пределы выбираются автоматически), а также разъёмами для подключения щупов, для работы в режиме Омметра, прозвонки или вольтметра.

3. Внутри корпуса расположена плата с микросхемами, иногда и с переменными резисторами для точной подстройки точности измерений.

Для измерения тока в труднодоступных местах некоторые клещи комплектуются дополнительным измерителем с гибким чувствительным элементом. Примером является продукция фирмы Fluke, он может идти в комплекте или продаваться отдельно.

Технология измерений

Для определения тока в цепи нужно ввести в раствор магнитопровода ОДНУ жилу проводника или токопроводящую шину. Чтобы раскрыть магнитопровод выжмите рычаг на торце клещей.

После введения проводника отпустите рычаг и магнитопровод закроется. На измерительном приборе должен быть выбран соответствующий предел измерения и режим, для переменного тока он обозначается так «I~», а для пистонного «I=».

Подробно процесс использования токоизмерительных клещей рассмотрен здесь:

Как пользоваться токовыми измерительными клещами

и здесь:

Примеры применения токовых клещей на практике

Эта статья в Яндекс.Дзен:

Как устроены и работают токовые клещи и как ими правильно пользоваться

Источник: http://povny.blogspot.com/2018/09/blog-post_24.html

Токоизмерительные клещи — основные виды, принципиальное устройство и советы по использованию (85 фото)

Существует множество электроинструментов, которые облегчают работу профессиональным электрикам и просто мастерам. Среди таких приспособлений важное место занимают токоизмерительные клещи. Несмотря на пользу данного инструмента, о его свойствах и преимуществах знают далеко не все.

Назначение инструмента

Токоизмерительные клещи являются незаменимым в профессиональной и бытовой работе прибором, который позволит измерить электрический ток без необходимости вносить разрыв в электрическую цепь и нарушать ее работу.

Инструмент может применяться для измерительных работ на электроустановках не более 10 тыс. В. В таком случае сфера их существенно расширяется, не ограничиваясь исключительно бытовыми нуждами.

Хотя иметь в домашнем наборе инструментов такие клещи не повредит.

Измерительные приборы могут быть рассчитаны на следующие параметры напряжения:

  • до 1 тыс. В;
  • свыше 1 тыс. В.

У них различны классы защиты изоляции и требуемые правила безопасности. Существуют также установки с постоянным или переменным током. А поэтому для них предусмотрены разные типы клещей, различающиеся по своей конструкции. В то же время на рынке можно встретить модели, которые дают возможность комбинированного замера.

Именно поэтому измерения токоизмерительными клещами можно производить относительно:

  • как постоянного, так и переменного тока;
  • исключительно переменного тока.

Измерению может быть подвергнут ток независимо от того, протекает он по одному проводнику, или по нескольким. Дополнительно после замеров получают данные о:

  • мощности подключенных к сети электроприборов;
  • корректности выдаваемых электросчетчиком показателей;
  • текущей сетевой нагрузке.

Конструкция и принцип действия

Существует большое количество моделей токоизмерительных приборов от различных производителей. Однако у них всегда должны присутствовать базовые конструктивные элементы, как это представлено на фото токоизмерительных клещей. В них будут обязательно присутствовать магнитопроводы с подвижной скобой рычажного типа, а также переключатель для изменения пределов замеров.

Сегодня распространены модификации с трансформатором внутреннего типа, имеющим диодный мост. Тогда вторичная обмотка своими выводами будет подключаться посредством шунта.

Совет

Одноручные модели рассчитаны на предел измерения до 1 кВ, в то время как двуручные обладают дополнительными держателями с изоляцией, поскольку ориентированы на напряжение 1-10 кВ.

Вторая разновидность прибора характеризуется размером изолятора более 380 мм, а длиной рукояток – не менее 130 мм.

Прежде чем изучать, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. Функционирование приборов, производящих замеры переменного тока, опирается на действие трансформатора одновиткового типа, а также внутреннего амперметра.

Трансформатор конструктивно содержит обмотки двух типов:

  • Первичную, выступающую проводом, где и осуществляются требуемые замеры параметров тока.
  • Вторичную, расположенную непосредственно в приборе. Она включает множество витков вокруг магнитопровода. Именно к ней и подключается амперметр.

Проводник с током должен помещаться внутрь магнитопровода. Если при помощи кнопки разжать его подвижные элементы, то в образовавшийся промежуток помещается провод с током. После отжатия кнопки подвижные контакты должны вплотную зажать проводник.

Технология пользования

Инструкция для токоизмерительных клещей не отличается большой сложностью. Главное изучить возможные режимы замеров и пользоваться прибором в соответствии с ней. Если необходимо произвести измерения на одиночном проводе, то выбирается соответствующий режим. Для этого ручка переключателя переводится в нужное положение.

После фиксации диапазона замеров следует присоединить клещи к проводу, обхватив проводник, и расположить устройство перпендикулярно направлению жилы. После этого требуется определить результаты по экрану.

Если на дисплее будет зафиксирована цифра «1», то это свидетельствует о перегрузке, а значит нужно перевести переключатель в более высокий диапазон, отсоединив предварительно прибор от провода.

Часто не удается выделить одиночный провод, например, при замерах кабеля, идущего от розетки. При проведении работ возникнет индикация «0». Это свидетельствует о равенстве токов в фазе и нуле по модулю величины, хотя они будут различны по направлению тока.

При замерах на силовом кабеле в клещи заводятся несколько проводов. При этом нужно выбрать соответствующий режим.

Если вы хотите узнать, как правильно использовать клещи для измерения напряжения, то необходимо подключить проводок щупа красного цвета на разъем «VΩ», а черного цвета – на разъем «COM». При помощи переключателя надо будет выбрать режим и задать предел измерений. После присоединения щупов к источнику высветится индикация о полярности и величине напряжения.

Аналогично можно измерить и сопротивления с присоединением щупов. Но переключатель следует перевести в положение «Ω». Если у цепи будет сопротивление свыше 50 Ом, то прозвучит предупредительный сигнал.

Правила безопасности

Прибор для измерения тока достаточно прост в работе. Однако следует обязательно обеспечить безопасное использование амперклещей.

В частности техникой безопасности запрещено:

  • перегружать прибор, производя замеры в диапазоне, выходящем за допустимые пределы;
  • перемещать переключатель, если проводник зажат магнитопроводом;
  • замерять сопротивление при наличии потенциала напряжения;
  • касаться разъемов в процессе работы.

Токоизмерительные клещи являются средством измерения. Поэтому надо регулярно проходить проверку метрологического типа, а также испытания слоя изоляции. Работать следует в защитных перчатках, используя диэлектрический коврик. Соблюдение правил безопасности позволит вам производить замеры с высокой точностью и без риска для здоровья и жизни.

Фото токоизмерительных клещей

Источник: http://electrikmaster.ru/tokoizmeritelnye-kleshhi/

Токоизмерительные клещи – что это такое и как ими пользоваться

22.04.2017

Правила измерений гласят, что вольтметр подключается к необходимому участку электрической цепи параллельно, а амперметр – последовательно.

Следовательно, чтобы замерить силу тока, надо искусственно создать разрыв цепи и подключить к нему измерительный прибор.

Для упрощения и ускорения измерений используются клещи токоизмерительные, которые работают по принципиально другому методу – их устройство позволяет замерять интенсивность электромагнитного поля, что всегда возникает вокруг проводника.

Устройство токоизмерительных клещей

Изначально, электроизмерительные клещи представляли собой трансформатор, к которому подключён измерительный прибор – амперметр.

Клещи, которые являются видимой частью устройства, одновременно являются первичной обмоткой трансформатора. Если внутри неё поместить проводник, по которому протекает электрический ток, то благодаря электромагнитному полю он индуцируется на обмотку трансформатора. Далее ток переходит на вторичную обмотку, с которой уже снимаются показания амперметром.

Обратите внимание

Первые модели клещей создавались как дополнение к измерительным приборам, просто позволяющее удобнее контактировать с измеряемым участком цепи.

Показания амперметра, которые получались с их помощью, приходилось дополнительно пересчитывать, учитывая коэффициент трансформации, что указывался на приборе. Также сам принцип работы позволял измерять значения только переменного тока, так как с постоянным трансформатор не работает – чтобы его замерить нужно было пользоваться другими устройствами.

Современные приборы могут быть использованы как для переменного, так и как клещи для точного измерения постоянного тока, но в последнем случае на таких устройствах используется не амперметр, а датчик Холла, который напрямую улавливает наличие и напряженность электромагнитного поля.

Такие модели несколько дороже, но отличаются более высоким качеством и точностью работы.

Также использование измерительных клещей в паре с цифровым мультиметром избавляет оператора от необходимости вычислять измеряемое значение тока, так как калькулятор уже встроен в схему прибора.

Возможности токоизмерительных клещей

Если изначально клещи создавались как дополнение к профессиональным измерительным приборам, то дальнейшие возможности промышленности по миниатюризации и упрощении устройств сделали этот прибор относительно недорогим и доступным рядовым пользователям для бытового применения.

При этом сфера его использования постоянно растет и только стандартные задачи, которые можно выполнять с его помощью включают следующие пункты:

  • Измерение силы тока в отдельно взятом проводнике, который мало того, что не отсоединен от схемы, но и находится под напряжением.
  • Определение фактической мощности любого электроприбора в разные моменты времени и в зависимости от нагрузки.
  • Определение фактической нагрузки на всю электросеть дома или квартиры «в реальном времени».
  • Проверка электросети на предмет несанкционированного подключения.
  • Проверка наличия утечки тока на корпус электроприбора.

Преимущества и недостатки

Токоизмерительные клещи получили широкое распространение благодаря ряду преимуществ, что определяют выбор в их пользу, при необходимости иметь «на подхвате» соответствующее устройство:

  • Максимально возможная простота, размеры устройства и точность измерений.
  • Возможность использование для замеров в высоковольтных цепях и микротоков.
  • Принцип работы клещей позволяет создавать устройства различного дизайна и функционала.
  • Простота интеграции с другими электроизмерительными устройствами. К примеру, очень эффективными показали себя токовые клещи, совмещенные с мультиметром – границы возможностей для бытового применения у таких устройств очень сложно себе представить, так как они могут быть укомплектованы датчиком температуры и прочими «плюшками», расширяющими функционал.

Устройство максимальное простое в использовании его освоение даже на интуитивном уровне доступно любому человеку мало-мальски знакомому с основами электротехники.

Используя электроизмерительные клещи надо учитывать некоторые присущие таким устройствам недостатки:

  • Так как прибор реагирует на электромагнитное поле, то есть некоторая зависимость от положения провода внутри первичной обмотки (кольца) и его положения – желательно располагать клещи перпендикулярно измеряемому проводнику.
  • Чувствительное устройство может быть очень восприимчиво к токам наводки, которые могут возникать при наличии большого количества проводников рядом с измеряемым.
  • Простота схемы устройства открывает широкие возможности для изготовления некачественных клонов устройств зарекомендовавших себя производителей. Такие копии не комплектуются должными схемами защиты и точность их показаний оставляет желать лучшего.

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

  • Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.
  • Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.
  • Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.
  • Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Порядок работы с токоизмерительными клещами

Способы измерения с помощью токоизмерительных клещей в целом ничем не отличаются при использовании бытовых мультиметров (до 1000 Вольт) или профессиональных (свыше 1000 Вольт) приборов.

Рассчитанный на домашнее использование тестер с клещами будет иметь гораздо больше функций, а специализированным устройством в бытовых условиях чаще всего будет нечего измерять.

В зависимости от цели измерений, весь процесс с помощью клещей, совмещенных с мультиметром, будет проходить следующим образом:

  • Среди проводов выделяются тот, с которого надо снять показания. Если обхватить клещами сразу несколько проводников, то результат измерения будет неправильным.
  • На тестере выставляется необходимый режим и диапазон. Если измеряется переменный ток, то это будут литеры AC, а когда прибор поддерживает измерение постоянного, то DC. При этом, на шкале надо выбрать значение чуть больше того, которое планируется измерить. Если предполагаемая сила тока неизвестна, то начать измерения надо с самой большой шкалы.
  • Клещи раскрываются и нужные проводник помещаются внутри. Для наиболее точного измерения провод желательно расположить по центру контура, перпендикулярно корпусу прибора.
  • Измерение произойдет автоматически и на дисплее отобразятся результаты.

Полезные нюансы проведения измерений

Знание некоторых физических законов и особенностей строения прибора позволят расширить сферу его применения.

Если ток в проводнике очень маленький и тестер не может точно его определить, то можно «помочь» прибору, намотав проводник на одну из половинок клещей. В таком случае на дисплее отобразится сумма токов и чтобы узнать точное значение надо разделить полученный результат на количество витков.

Если ток больше того, что может показать тестер, то на дисплее отобразится единица. В таком случае надо выставить больший диапазон измерений и повторить замеры.

Обнаружить ток утечки получится и без поиска его наличия на заземляющем проводе (подсоединённому к корпусу прибора). Для этого можно воспользоваться способностью тестера показывать сумму токов нескольких помещенных в электроизмерительные клещи проводников.

Если обхватить клещами сразу фазу и ноль, то на дисплее должен высветиться ноль, так как наведенные электромагнитные поля взаимно компенсируются (они должны быть одинаковыми по силе и различными по направлению).

В случае наличия утечки, значения на дисплее будет отличным от ноля – если это так, то надо искать место пробоя изоляции на корпус.

Если на корпусе измерительного прибора есть кнопка «Hold», это поможет измерять ток в труднодоступных местах, к примеру, если тестером туда можно дотянуться, а дисплей при этом видно не будет. В таком случае надо обхватить токовыми клещами провод, нажать на эту кнопку и полученный результат зафиксируется на дисплее – теперь его можно посмотреть в удобном месте.

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость.

Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением.

Важно

Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

  • Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
  • Прозвонка проводов (желательно со звуковым сигналом)
  • Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

  • Фиксация результатов замеров – кнопка «Hold»
  • Возможность выставления ноля – если соседние провода дают наводку.
  • Возможность замера тока пускового броска, который в несколько раз больше номинального.
  • Автоматический выбор диапазона при отображении результатов.
  • Плюсом будет возможность подключения термощупа для измерения температуры.
  • Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками.

Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

Источник: https://YaElectrik.ru/elektroprovodka/tokoizmeritelnye-kleshhi

Электроизмерительные клещи

Невозможно представить себе электрические цепи без измерения параметров электричества. Напряжение и сила тока — это базовые физические величины, которыми пользуются для оценки параметров работающего оборудования.

Среди приборов для измерения силы тока своим удобством пользования выделяются токоизмерительные клещи. О них мы и расскажем далее нашим читателям.

Будут рассмотрены разные токоизмерительные клещи, а также их использование с различными проводами и другие нюансы.

Устройство

По внешнему виду этот измерительный прибор выглядит как тестер, или, как его еще называют, мультиметр.  В нем есть разъемы для присоединения щупов, которые используются для измерения силы тока, напряжения и сопротивления.

Напряжение связано с потенциалами точек. По этой причине без щупов иначе никак не получится сделать его замер.

Для измерения сопротивления через исследуемый объект надо пропустить электроток от эталонного источника, расположенного в приборе.

Поэтому, опять-таки, нужны щупы для соединения прибора с объектом. А вот для измерения силы тока при помощи щупов потребуется разрыв электрической цепи, который часто проблематично сделать.

Но поскольку вокруг проводника с электротоком существует электромагнитное поле, на переменном электротоке для измерения величины его можно использовать явление электромагнитной индукции. На этом принципе и работают токоизмерительные клещи.

По сути надо создать аналог трансформатора тока, который широко применяется для измерений в любых электросетях промышленного назначения.

Базовые разновидности конструкции

У трансформатора тока конструкция такова, что обычная шина охватывается многовитковой обмоткой. Шина — это первичная обмотка, а та, что ее охватывает — вторичная. Но вовсе не обязательно делать привязку к шине.

Шина, используемая трансформатором тока, нужна для того, чтобы получился отдельный электроприбор, включаемый в любом необходимом месте электрической сети.

Но если на любой провод намотать обмотку, то при пропускании через этот проводник переменного электротока в намотанной обмотке будет появляться переменное напряжение.

Правильное токовое измерение в двужильном проводе

Однако в ходе измерения тока надо учитывать конструкцию провода. Например, вилки, а соответственно все бытовые электрические приборы и прочая электрическая фурнитура с проводами присоединяются к электросети двухжильным проводом.

В нем получается встречное движение электрических зарядов в соседних жилах, и по этой причине общее электромагнитное поле получается существенно ослабленным. Охватываться обмоткой с большим числом витков должна одна токопроводящая жила.

Тогда вокруг нее получится электромагнитное поле максимальной силы.

Токовые клещи для измерения постоянного тока

При проведении измерений напряжения, вольтметр или мультиметр должен подключаться к определенному участку электрической цепи параллельным образом, а при измерении силы тока, амперметр располагают последовательно. Поэтому для замера силы тока производят искусственный разрыв цепи и подключают к нему устройство для измерений.

Чтобы упростить и ускорить процесс, используют токоизмерительные клещи, работающие по абсолютно другому методу. Они позволяют произвести замер интенсивности электромагнитного поля, которое всегда появляется вокруг любого проводника. В этом материале будут разобраны токовые клещи постоянного тока, каков принцип их работы и какие виды токовых клещей бывают.

Мультиметр с клещами Digital VC3266L

Что такое токовые клещи

Токоизмерительные клещи — это инструмент позволяющий замерять силу электротока не создавая разрывов цепи. К примеру, при использовании мультиметра при таком замере, придется всякий раз разрывать провод, что неудобно на практике.

Компактный и эргономичный прибор

Выглядят они как простой мультиметр с клещами типа «прищепка» сверху. Эту самую прищепку цепляют на провод, и прибор дает все показания на своем дисплее.

Принцип действия клещей

Первые токоизмерительные приборы подобного рода представляли собой своеобразные трансформаторы, к которым подключался обычный амперметр. Сами прищепки, являющиеся видимой частью прибора, одновременно представляют собой первичную обмотку трансформатора. При помещении в нее проводника, по которому течет ток, из-за своего электромагнитного поля он будет индуцироваться на эту обмотку. После этого электроток пойдет на вторичную обмотку. С нее и будут сниматься показатели.

Процесс измерения электротока в щитке с помощью многофункционального аппарата АКТАКОМ — АТК-4001

Важно! Первые виды этих приборов были простым дополнением к измерительным приборам и помогали удобнее фиксировать измеряемый провод.

Значения, которые показывал амперметр, приходилось рассчитывать дополнительно, поскольку требовалось учесть коэффициент трансформации. Еще один нюанс: работа только с переменным током, так как с постоянными значениями трансформаторы не работают.

Современные токовые клещи могут работать с любыми видами электротока, но для измерения постоянных значений вместо амперметра они используют датчик Холла, позволяющий фиксировать электромагнитное поле и его напряженность.

Устройство в комплекте с инструкцией по эксплуатации

Виды токовых клещей

Разновидности клещей зависят от внешнего вида, схемы исполнения и типа вывода результатов. Обычно их подразделяют на следующие категории:

  • Аналоговые или стрелочные. Они состоят из трансформатора с одним витком и измерительным аппаратом, подсоединенным к вторичной обмотке. Такие приборы более дешевые и наглядные, но обладают повышенной чувствительностью к механическим воздействиям и колебаниям. Аналоговые измерители, как правило, рассчитаны на определенную частоту;
  • Цифровые или электронные. В них показания выводятся на цифровой дисплей с помощью расчетов микропроцессора, и может быть настроен на показ различных величин;
Пример налогового (стрелочного) прибора
  • Мультиметр. Это универсальное средство для измерения всех параметров электричества. В нем клещи могут быть встроены прямо в корпус. Функции и характеристики мультиметра определяются его ценой и моделью. Часто в них имеется тот самый датчик Холла;
  • Клещи для высоковольтных сетей. Основное их предназначение — замер параметров силы тока в сетях, напряжение которых превышает 1 кВ. Этот вид имеет повышенную защиту и изоляцию и может крепиться к диэлектрическим штангам, чтобы электрик не приближался к сети слишком близко.



Схема подключения мультиметра для замера электротока

Для постоянного и переменного тока

Есть еще одна разновидность этого прибора, которую стоит вынести в отдельный раздел. В зависимости от специфики применения, токовые клещи бывают для постоянного и переменного тока. Действие первых основано на эффекте Холла. Из-за этого они сильно дороже, но качественней и надежней. Практически все модели для постоянного тока включают в себя измерители переменного напряжения.

MASTECH MS2138 для постоянного тока

Переменный электроток измеряется по принципу трансформатора, поэтому соответствующие модели дешевые. Также они не могут производить замер постоянного напряжения.

Важно! Разновидности этой категории не отличаются внешне. Для практичности и надежности рекомендуется брать прибор, имеющий делать измерение для электротока постоянной и переменной величины

Токовые клещи Uni-T UT201 для переменного тока

Конструкция токовых клещей

Конструкция токовых клещей предполагает наличие:

  • Разъемного магнитного провода, который сделан из ферримагнитной электростали. На него одета катушка, и представляющая собой вторичную обмотку;
  • Устройство отсчета, которое может быть выполнено в аналоговом или цифровом стиле, зависимо от модели и типа;
Строение электронной модели
  • Переключатель диапазона электротока, замер которого производится;
  • Специальные ручки и изоляция, за которые человек держит клещи при проведении измерений. Она актуальна для работы с высоковольтными сетями. При низковольтных показателях диэлектрические свойства выполняет сам корпус.
Правильное и неправильное измерение

Как правильно измерять ток с помощью токовых клещей для переменного и постоянного тока

Для измерения параметров постоянного тока первым делом нужно выставить диапазон его работы. Дальнейшая пошаговая инструкция имеет следующий вид:

  • Изолировать аппарат от проводов и других устройств дабы избежать ложных наводок;
Включение и сброс значений
  • Нажать кнопку обнуления. Часто ее обозначают как «Sel»;
Проверка сброса
  • Начать замер с учетом того, что нужно захватывать только один провод;
  • Ухватить провод так, чтобы он оказался в полости прищепки, и расположить его так, чтобы он оказался по центру;
Замер электротока при постоянном напряжении
  • Зафиксировать показания.

Значение может получиться с отрицательным знаком. Это определяется направлением течения тока. На губках прибора могут быть стрелки, которые показывают направление движения электротока. Следовательно, если прибор перевернуть, то будет показано значение без минуса.

Стрелка на клещах показывает направление движения сил тока

Для замера переменного электротока можно взять простую лампочку и подключить ее к сети на 220 Вольт. Дальнейший порядок таков:

  • Установить мультиметр в сектор измерения переменного тока ~А и зафиксировать показания;
Проверка показаний мультиметром
  • Произвести эти же измерения с помощью щупов и получить аналогичные значения. Цепь не должна быть разорвана.
Проверка показаний токоизмерительными клещами

Меры безопасности

При работе с подобным оборудованием следует придерживаться общих правил безопасности по эксплуатации электроизмерительных приборов, несмотря на то, что использование токоизмерительных клещей — процедура безопасная. Запрещается превышать величину выбранного диапазона электротока и менять диапазон в процессе замера. Нельзя также держаться незащищенными руками за оголенные щупы, которые не защищены диэлектриком.

Лампа — пример устройства, работающего при переменном токе от 220 В

Перед началом пользоваться любым прибором следует тщательно изучить пособие по эксплуатации и все инструкции. Это помогает не только не подвергать себя опасности, но и продлить срок службы устройства. Это очень важно, поскольку в пособии описывается настройка прибора, режимы его работы, принципы его безопасного использования. Более того, в таких мануалах рассказывается, в течение какого срока и каким образом нужно делать калибровку устройства. Делается она в специализированных центрах, а нужна для повышения точности измеряемых параметров.

Токоизмерительный прибор с защитными ручками для высоковольтных сетей

Таким образом, токоизмерительные клещи для постоянного тока — это удобный и практичный инструмент для определения силы электротока без размыкания проводов, как это делается в случае с амперметром или мультиметром. С его помощью можно в любой момент измерить электроток в автомобиле и его проводке, дома и на объектах прокладки, монтажа или обслуживания электрической сети.

Мультиметр с токоизмерительными клещами

Мультиметр с клещами (tester) – один из ряда рабочих инструментов, набор с которыми есть почти в каждом доме. С его помощью проверяют работу диодов и транзисторов. Еще им замеряют частоту тока или даже температуру в помещении. Привычный мультиметр знаком всем, а инструмент с клещами для некоторых станет необычным.

Что это такое

Чтобы проверить силу тока в электропроводах высокого напряжения, не разрывая их, последовательно подключив амперметр, обычно применяют токоизмерительные клещи. Фактически наименование мультиметра с клещами некорректное выражение.

К аппаратам подключается дополнительная гарнитура

Он представляет собой трансформатор тока. В него встроен раздвижной провод с высокой магнитной проницаемостью, состоящий из двух одинаковых по форме и размеру отдельных боковых элементов магнитопровода. Вторичная обмотка включает счетный или механический амперметр. Внешний вид похож на обычные клещи с прибором.

К сведению. Чтобы соблюдать безопасность, у клещей есть длинные ручки-диэлектрики. Ток проходит через трансформатор, одновременно с этим и измеряется.

Клещи помогают в работе

Сам состав инструмента несложный. Усики устройства покрыты изоляционным материалом и изготовлены из трансформаторной стали. При первичной обмотке реализуется электрический провод и делается один завиток. А количество витков при вторичной определяется предполагаемыми токами для измерений. Обмотка покрывает всю конструкцию. Изоляция скрывает всю обмотку.

В виде дроби на инструменте оставляется маркировка с коэффициентом трансформации, составляющим отношение обозначенного тока в первичной обмотке и вторичной. В устройстве амперметр находится во вторичной обмотке и выполняет работу определения тока провода, который опоясывает конструкцию.

Существует два вида токоизмерительных элементов:

  • менее 1000 Вольт;
  • для проводов высокого напряжения (более 1000 Вольт).
Касаться руками голых проводов нельзя

В обычной жизни электрики используют конструкции первого вида. Более продвинутые устройства выполняют роль амперметра, определяя переменный ток одновременно с вольтметром, омметром и другими. Выделяющийся среди остальных мультиметр основан на принципе Холла, измеряет не только переменный, но и постоянный ток. Датчик не «путается» в значении направленности поля, реагируя только на амплитуду напряжения. У него быстрая реакция на изменения тока, что позволяет зафиксировать точность передачи. Но особых преимуществ у клещей с принципом Холла нет, это такой же обычный мультиметр для обыкновенного человека, не разбирающегося в физике.

Принцип работы

В основе мультиметра лежит трансформатор тока с одним витком. Сам поток напряжения определяется в первичной обмотке, которая будет электропроводом либо шиной. Амперметр подключается ко вторичной, содержащей более одного витка. В устройстве она расположена на разъемном магнитопроводе. Значение тока, которое предполагается исследовать в проводнике, получается при измерении напряжения, протекающего по вторичной обмотке. При этом учитывается уже определенный коэффициент трансформации.

Приборы имеют несколько разновидностей

Обратите внимание! Измерение тока мультиметром с клещами удобно и просто и не доставит проблем.

Параметры прибора и ход измерения

Есть несколько способов измерения. Можно выявить ток, протекающий по проводнику, который помещается в клещи под прямым углом. Индикатор покажет нужный диапазон. Второй способ подходит для измерения тока, проходящего через несколько проводников. Последний (нераспространенный способ) усиливает сигналы.

Размер проводника, который нужно измерить, ограничивается при помощи рукояти. Процесс происходит так: клещи расходятся, пропускается провод, рукоять стоит отпустить и замкнуть щипцы. Последующие действия похожи на использовании простого тестера. Не имеет значение изолированность электропровода. Важно охватывать только шину.

Таким устройством легко мерить в труднодоступных местах

На цифровом или механическом индикаторе будет показана величина тока. Некоторые устройства могут для удобства фиксировать результаты. Величина остается после развода магнитопровода от проводника.

Амперметр измеряет протекающий по вторичной обмотке ток посредством возникновения электромагнитной индукции.

Достоинства и недостатки мультиметра

Существует два вида токовых устройств: цифровой и стрелочный. Токоизмерительные клещи с цифровой индикацией намного проще использовать. Они автоматически выполняют калибровку диапазона измерений и фиксируют записи результатов в памяти устройства. Но главный их недостаток – низкая точность результатов замеров тока, отличного от формы синусоиды.

Есть механические вариации

Стрелочный мультиметр начали использовать ранее. Его невысокая стоимость и высокая точность измерений позволяет соревноваться с цифровым. В отличие от цифрового мультиметра, у него узкий рабочий диапазон частот. Из-за механического индикатора он становится чувствительнее к падениям или ударам, что может понизить точность результатов.

Есть цифровые вариации

Другой тип клещей используется с осциллографом или мультиметром. Он отличается лишь тем, что не имеет в составе дисплея или механического индикатора для выведения получаемого сигнала. Подобные устройства обладают высокой точностью, но самостоятельно не работают и требуют отдельного устройства для определения тока.

Многие электрики работают с высоковольтными токовыми вариациями. Они используются для цепей с напряжением более тысячи вольт. Такие инструменты имеют усовершенствованную электрическую изоляцию. Это повышает безопасность электрика, осуществляющего измерения. С их помощью можно наблюдать за током на разных подстанциях трансформаторов и распределительных узлах. Очевидное преимущество высоковольтных моделей в безопасной работе с оборудованием высокого напряжения. Но рабочий диапазон для переменного тока слишком узкий.

Возможности

Большинство мультиметров с токоизмерительными клещами имеют возможность измерять температуру, напряжение, сопротивление и другие величины. Это позволяет сделать встроенный АЦП осуществляющим исследование аналоговых сигналов.

Можно мерить много величин

Как пользоваться мультиметром

С помощью мультиметра с токовыми вставками можно исследовать напряжённость квартирной сети. Для этого необходимо зафиксировать переключатель диапазона в «ACA 200». Электропровод в изоляции, введенный в квартиру, нужно обхватить разомкнутыми клещами. На индикаторе появятся показания измерений. Их умножают на 220 вольт (значение напряжения сети квартиры), а косинус не учитывается (равен 1). Ответ поможет проверить деятельность установленного для измерения потребления энергии устройства и др.

Следует соблюдать ТБ

Решаясь купить токовые клещи, нужно определить необходимый набор пределов измерения разных видов тока, форму, точность результатов, рабочий диапазон, дополнительные свойства, финансовые возможности. Тогда удастся приобрести удобный инструмент. Им можно будет без проблем пользоваться в быту.

Как измерить нагрузку клещами в трехфазной сети

Привет читатели моего сайта. Сегодня мы с вами на реальном примере рассмотрим формулу, с помощью которой, можно рассчитать мощность (нагрузку) трёхфазной сети.

Но для начала нужно определиться какая у вас мощность, так как она бывает двух видов:

1. равномерная (симметричная)

2. неравномерная (несимметричной)

Пример равномерной нагрузки – это когда у вас работает электродвигатель. То есть ток по всем фазам протекает одинаковый. Не большими разбежностями, тут можно пренебречь. А в нулевом проводе ток равняется нулю. В таком случае формула имеет вот такой вид:

P = √3*Uф*I* cos (φ) = 1,73Uл*I* cos (φ)

Где Uф – это фазное напряжение

Uл – это линейное напряжение

I – ток, который протекает в проводнике. Его можно измерять токоизмерительными клещами.

cos (φ) – коэффициент мощности. Обычно берут 0.76

Неравномерная нагрузка – это когда ток во всех фазах разный. К примеру, от трёхфазной сети питается освещение какого-то помещения. Один ряд светильников включили, и там горят все светильники. Во втором ряду не горит 7 светильник, а в третьем 12. В таком случае нужно взять клещи, и измерить ток во всех фазах. А формула будет выглядеть вот так:

Pобщ = Ua*Ia* cos (φ1) + Ub*Ib* cos (φ2) + Uc*Ic* cos (φ3)

Давайте решим задачу.

Нужно найти мощность, которую потребляет загородный домик с трёхфазной сетью. Ток по фазам – A — 5.4, B – 7, C – 3 Ампер. cos (φ3) – для упрощения возьмём 1.

Если cos (φ3) у нас равняется 1, то это число можно сократить, а все токовые показатели сложить и умножить на напряжение 220 В.

Робщ = (5,4 + 7+3)*220 = 15,4*220 = 3388 Вт ≈ 3,4 кВт

На этом у меня все. В статье я привел реальный пример, как можно рассчитать мощность трёхфазной сети. Конечно, если углубится в эту тему, то можно ещё найти активную и реактивную мощность. Но об этом я напишу в следующих статьях, так что подписывайтесь на обновления. Если статья была вам полезна, то поделитесь нею со своими друзьями в социальных сетях. Пока.

Кстати, советую вам посмотреть статью Расчет тока электродвигателя.

Привет читатели моего сайта. Сегодня мы с вами на реальном примере рассмотрим формулу, с помощью которой, можно рассчитать мощность (нагрузку) трёхфазной сети.

Но для начала нужно определиться какая у вас мощность, так как она бывает двух видов:

1. равномерная (симметричная)

2. неравномерная (несимметричной)

Пример равномерной нагрузки – это когда у вас работает электродвигатель. То есть ток по всем фазам протекает одинаковый. Не большими разбежностями, тут можно пренебречь. А в нулевом проводе ток равняется нулю. В таком случае формула имеет вот такой вид:

P = √3*Uф*I* cos (φ) = 1,73Uл*I* cos (φ)

Где Uф – это фазное напряжение

Uл – это линейное напряжение

I – ток, который протекает в проводнике. Его можно измерять токоизмерительными клещами.

cos (φ) – коэффициент мощности. Обычно берут 0.76

Неравномерная нагрузка – это когда ток во всех фазах разный. К примеру, от трёхфазной сети питается освещение какого-то помещения. Один ряд светильников включили, и там горят все светильники. Во втором ряду не горит 7 светильник, а в третьем 12. В таком случае нужно взять клещи, и измерить ток во всех фазах. А формула будет выглядеть вот так:

Pобщ = Ua*Ia* cos (φ1) + Ub*Ib* cos (φ2) + Uc*Ic* cos (φ3)

Давайте решим задачу.

Нужно найти мощность, которую потребляет загородный домик с трёхфазной сетью. Ток по фазам – A — 5.4, B – 7, C – 3 Ампер. cos (φ3) – для упрощения возьмём 1.

Если cos (φ3) у нас равняется 1, то это число можно сократить, а все токовые показатели сложить и умножить на напряжение 220 В.

Робщ = (5,4 + 7+3)*220 = 15,4*220 = 3388 Вт ≈ 3,4 кВт

На этом у меня все. В статье я привел реальный пример, как можно рассчитать мощность трёхфазной сети. Конечно, если углубится в эту тему, то можно ещё найти активную и реактивную мощность. Но об этом я напишу в следующих статьях, так что подписывайтесь на обновления. Если статья была вам полезна, то поделитесь нею со своими друзьями в социальных сетях. Пока.

Кстати, советую вам посмотреть статью Расчет тока электродвигателя.

Токоизмерительные клещи

В электротехнике используется большое количество различных инструментов и приборов. Большое значение имеют токовые клещи, как пользоваться которыми знают не все. Данное устройство позволяет измерять ток, не размыкая электрическую цепь. Специфическая конструкция этого инструмента представлена разными видами и моделями.

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.

Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии. какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Как пользоваться токоизмерительными клещами

При помощи токоизмерительных клещей можно провести быстрое измерение параметров электрического тока. Поэтому от того как выставлены токовые клещи, во многом зависит точность полученных данных.

Для того чтобы избежать ошибок, необходимо последовательно и точно выполнять определенные действия. Прежде всего, выставляется измеряемая величина. После этого, клещи раскрываются и устанавливаются непосредственно на измеряемый проводник. Далее клещи замыкаются и соприкасаются с проводом. Показания индикатора отразят полученную величину. Фиксирующая кнопка используется для труднодоступных мест. Она позволяет фиксировать полученные данные в течение определенного времени.

При работе с токоизмерительными клещами необходимо соблюдать установленные правила безопасности. В первую очередь нужно изучить инструкцию по эксплуатации. Запрещается производить измерения параметров, превышающих технические характеристики устройства. При работе под напряжением должна соблюдаться предельная осторожность.

При оценке состояния действующих электроустановок или выполнении ремонтных работ под напряжением электрикам приходится замерять и сравнивать значения токов, протекающие по различным цепочкам. Это позволяет анализировать оперативную схему, своевременно устраненять возникающие неисправности.

Довольно часто все это необходимо выполнять без разрыва электрических цепей чтобы не нарушить технологический процесс питания потребителей электроэнергией.

Замерять токи нагрузок без прекращения электроснабжения можно двумя способами:

1. обыкновенными амперметрами, создавая через них вначале обходные шунтирующие цепочки и вводя в работу за счет искусственного разрыва тока в заранее подготовленном месте. По окончании замеров требуется восстанавливать электрическую схему, выполнить в обратном порядке все предыдущие технологические операции;

2. с помощью специально предназначенного для этого инструмента — токовых клещей.

Первый метод измерения сложен, трудоемок, опасен, требует высокой квалификации работников, хорошей предварительной подготовки. Поэтому им стараются пользоваться только в крайних случаях, а в повседневной практике измерения выполняют токовыми клещами.

Какие существуют типы токоизмерительных клещей

Чаще всего на практике встречаются с постоянным (выпрямленным) или переменным синусоидальным током. Для обоих этих видов созданы различные конструкции клещей, которыми можно измерять величину и даже направления протекания мощности без разрыва схемы питания потребителей в действующей электроустановке.

Фотография ниже демонстрирует замер отклонения угла вектора тока от направления базового напряжения в измерительных цепях защитных устройств.

Способ замера токов утечек через нарушенную изоляцию электрооборудования автомобиля с помощью клещей постоянного тока и амперметра показан на фотографии.

Используемая схема замера собрана таким способом, что сами клещи показывают ток, протекающий по проводу, подключенному к зажиму амперметра. Оба прибора демонстрируют одну и ту же величину, хоть и работают на различных диапазонах чувствительности.

Этот пример наглядно демонстрирует удобство и точность измерения различными приборами. Токовые клещи измерения постоянного тока менее распространены, чем конструкции для переменного, но в последнее время их производство значительно увеличилось.

Так же следует учитывать, что производители измерительного оборудования сейчас наладили выпуск клещей комбинированного использования, которыми можно работать в цепях постоянного и переменного тока. Такая конструкция, например, воплощена в модели Fluke 376 и ей подобных.

Приведенные на трех первых фотографиях токовые клещи обладают цифровым дисплеем, сразу отображающем первичные величины измеряемых параметров электрической схемы. Но, в арсенале измерительных средств электриков все еще работает большое количество приборов со стрелочными указателями и шкалой, состоящей из нескольких поддиапазонов.

При пользовании такими конструкциями необходимо внимательно снимать отсчет, а иногда и вводить поправочные коэффициенты.

По величине применяемого напряжения токовые клещи подразделяются на устройства, работающие:

Они отличаются классом защиты применяемой изоляции и требуют разного соблюдения правил безопасности.

Чтобы правильно пользоваться любыми подобными приборами необходимо знать принцип их работы и конструкцию.

Проверка отсутствия посторонних потребителей

С помощью токовых клещей можно проверить несанкционированное подключение потребителей к кабелю питания. Для этого достаточно на вводном щите установить клещи в режиме измерения нагрузки и, оставив обычное питание включенным, отключить все светильники и освободить все розетки от приборов, то есть обеспечить холостой ход для вводного кабеля.

Если клещи в этом случае покажут нулевое значение, то несанкционированного подключения и токов утечек нет. В противном случае необходимо внимательно разбираться с причиной образования подобной нагрузки.

Рекомендации по обеспечению безопасности и точности измерений

1. Любой измерительный прибор предназначен для использования при определенных технических условиях и работах с конкретными нагрузками. С этими характеристиками следует ознакомится заранее и соблюдать их при эксплуатации.

Например, для приборов компании Fluke применяется маркировка CAT III 600 V или CAT III 300 V. Она указывает, что электрическая схема прибора выполнена с защитой от кратковременных перенапряжений в измеряемой сети до 600 или 300 вольт соответственно.

Если предел измеряемой величины неизвестен, то на приборе выставляют режим максимальной величины.

2. Рабочая изоляция на раздвижном магнитопроводе и измерительных кончиках предохраняет пользователя от создания несанкционированных коротких замыканий при работе под напряжением. Необходимо следить за ее состоянием. Особенно актуально это положение при замере токов на оголенных, неизолированных проводах.

3. Токовые клещи относятся к средствам измерения. Они должны проходить периодическую метрологическую поверку в электроизмерительной лаборатории и иметь ее штамп на корпусе или свидетельство о поверке, срок действия которых ограничен.

4. Поскольку токовые клещи используются для работ под напряжением, то обязательным условием их безопасной эксплуатации является периодическое испытание слоя изоляции на прочность в электроиспытательной лаборатории с оформлением протокола проверки и проставлением соответствующего штампа.

Без прохождения испытания изоляции и поверки использовать клещи в работе, даже только что приобретенные у производителя, запрещено правилами. Повреждения могут возникнуть при нарушении нормативов хранения или транспортировки. Предпродажная подготовка инструмента в магазине не способна выявить возникшие дефекты.

5. Перед измерениями сопротивлений необходимо убедиться в отсутствии на них потенциалов напряжений. Они могут не только влиять на точность показаний, но и повредить, сжечь чувствительные цепи измерения образованием опасных токов.

6. Работа с токовыми клещами под напряжением относится к разряду опасной для жизни человека. К ней допускается только обученный и подготовленный персонал с группой по электробезопасности не ниже третьей.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Подробности Опубликовано: 19 Февраль 2015 Просмотров: 14342

Если вы не знаете как пользоваться токоизмерительными клещами, то смело читайте данную статью. Здесь вы найдете инструкцию по их эксплуатации, снабженную подробными фотографиями. Тут я использовал модель, которая на данный момент оказалась у меня под рукой. Это токовые клещи Fluke 302+. Данную инструкцию можно применить практически к любым подобным устройствам.

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

  • CAT III 600 V — это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
  • CAT IV 300 V — это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

  1. Находим место, где можно свободно обхватить клещами одиночный проводник.
  2. Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A

или AAC. В сети постоянного тока на указатель A- или ADC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.
Нажимаем на кнопку раскрытия клещей.

Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

  • Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
  • Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку «Hold». Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку «Hold».
  • Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

    Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: «Дополнительные функции токоизмерительных клещей «.

    Сегодня нам так не хватает улыбок:

    Сидят два электрика на столбе. Мимо них идет старушка.
    Первый электрик:
    — Бабуль, подай, пожалуйста, провод.
    Старушка:
    — Какой, милай, этот?
    Электрик:
    — Нет, бабуль, другой.
    Старушка подает.
    — На, сынок.
    Первый электрик второму:
    — Я же говорил, что «ноль». а ты — «фаза», «фаза».

    Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

    У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

    Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

    Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

    Токовые клещи постоянного тока: как пользоваться электрическим инструментом

    При работе с электричеством не обойтись без специальных приборов и инструментов. К таким устройствам относятся токовые клещи постоянного тока. Они позволяют измерить показатель напряжения без предварительного разрыва цепи. Во время работы с инструментом применяются разные методики. Перед выбором подходящей модели желательно ознакомиться с ее техническими характеристиками, сильными и слабыми сторонами.

    Применение клещей

    Только электрические клещи дают возможность измерить силу постоянного или переменного тока, который протекает по проводникам, без разрыва самой цепи. Ни один другой инструмент не справится с этой задачей. Такие измерения необходимы для контроля количества потребляемой приборами и установками электрической энергии без остановки их работы. Во время процедуры можно выполнять монтаж или ремонт бытового оборудования.

    Благодаря такой особенности электроизмерительные клещи считаются вторым инструментом по востребованности у электриков после мультиметра. В конструкцию агрегата входят такие элементы:

    • магнитопровод, имеющий форму клещей;
    • кнопка его раскрытия;
    • переключатель способов измерения;
    • дисплей;
    • три гнезда для разных щупов;
    • кнопка, фиксирующая полученные результаты.

    Способы измерения

    В конструкции прибора есть два вида чувствительных элементов, которые изготавливают на базе специального трансформатора. По типу анализатора разделяют клещи, которые могут измерять одновременно и переменный, и постоянный ток, а также только второй показатель.

    Более распространён инструмент, необходимый при работе с переменным током. Это обусловлено его конструкцией и низкой стоимостью. Прибор работает по принципу использования эффекта трансформаторного усиления. Само измерение проходит в несколько этапов:

    • проводник заводят в раздвижной магнитопровод;
    • элемент будет играть роль первичной обмотки трансформатора;
    • напряжение на выходе элемента будет измеряться в зависимости от величины переменного электричества, проходящего через проводник.

    Ещё один тип инструмента — клещи для измерения постоянного тока — появился после обнаружения эффекта Холла. Напряжение магнитного поля внутри проводника изменяется, что способствует формированию потенциала в измеряемой точке. При этом показатель равен величине приложенного к полупроводнику потока. На основе эффекта разработали датчик, проявляющий чувствительность к постоянному и переменному магнитному полю. Такие приборы обладают быстрым действием, поэтому ими легко выявить короткие броски электричества.

    Работа с инструментом

    Измерять ток с помощью клещей можно несколькими способами. Основные параметры, которые учитываются при этом:

    • электричество, протекающее по одному проводнику;
    • ток нескольких проводящих материалов;
    • усиление сигналов.

    Наиболее распространённый способ — измерение тока, который проходит по одному материалу. В клещи заводят проводник, располагая его плоскость перпендикулярно инструменту. На нём необходимо выставить подходящий диапазон показателей, после чего полученная величина выведется на дисплей.

    Можно в магнитопровод завести сразу несколько проводников. В этом случае токоизмерительный прибор покажет разностную величину протекающего электричества. К примеру, если для бытовой сети 220 В измерить одновременные показатели нуля и фазы, то инструмент покажет утечку тока в нагрузке.

    Когда необходимо узнать показатель малых величин, рекомендуется подать на датчик усиленный сигнал с помощью намотки проводника на магнитопровод. Но реальное значение протекающего электричества придётся рассчитывать самостоятельно. Для этого делят показанное инструментом число на количество витков проводника.

    Разновидности устройства

    В зависимости от функциональности и параметров разделяют несколько видов токоизмерительных клещей. Основные инструменты:

    • со стрелочной индикацией;
    • с цифровым дисплеем;
    • для подключения к другим измерительным приборам;
    • высоковольтное устройство.

    Первые приборы, в которых начало использоваться трансформаторное измерение тока, — это клещи со стрелочной индикацией. Во время работы можно изменять количество обмоток на вторичной цепи. У устройства минимальная стоимость, измерения проводятся с высокой точностью. Недостаток — узкий диапазон частот. Клещи этого типа чувствительны к механическим повреждениям. Малейшие удары могут снизить точность работы.

    У современных приборов встроена микроконтроллерная система, обрабатывающая сигналы. Благодаря ей показания легче считать, дополнительно используется калибровка диапазона измерений. В памяти прибора могут оставаться записи величин тока. Клещи просто использовать, но у них есть существенный недостаток — точность измерения падает в случае, когда форма электрических импульсов отличается от синусоиды.

    Для расширения функциональности осциллографов и мультиметров используют приборы, подключающиеся к ним. Особенность таких инструментов — это отсутствие какой-либо индикации измеряемых величин. Клещи позволяют работать с током практически любой частоты, но для нормального измерения нужно подобрать дополнительный прибор, у которого есть дисплей или стрелочный индикатор.

    Необходимо использовать специальные инструменты для работы с высоковольтными сетями. У подобных токоизмерительных приборов повышена электрическая изоляция, гарантирующая безопасность специалиста во время проведения работ. Клещи позволяют контролировать ток на подстанциях и в распределительных узлах. Но возможно измерять только переменное электричество узкого частотного диапазона.

    Дополнительные функции

    Многие приборы универсальны, так как в их устройстве уже есть АЦП (аналогово-цифровой преобразователь), необходимый для измерения аналогового сигнала. Но некоторые производители добавляют дополнительные функции — возможность измерения температуры, сопротивления и напряжения. Отдельные модели сочетают в себе возможности электрических клещей и мультиметра или осциллографа. Их стоимость ненамного превышает цену аналогов, но приобрести отдельно мультиметр будет дешевле.

    Клещи-адаптер измеряют силу постоянного и переменного тока, но никаких дополнительных функций не имеют. Перед выбором подходящего инструмента определяются с возможностями, которые он должен иметь, точностью измерения, частотным диапазоном и параметрами.

    Эти данные сопоставляют с ценой, что позволит выбрать оптимальный вариант, а затем эффективно пользоваться токовыми клещами.

    Как использовать токоизмерительные клещи? Полное руководство для начинающих

    Итак, вы познакомились с токоизмерительными клещами, суперзвездой всех мультиметров, о которых все говорят? И теперь ищете руководство, которое поможет вам правильно использовать его для измерения силы переменного и постоянного тока? Вы хотите владеть им, но имеет смысл сначала увидеть, как он работает, верно?

    Что ж, вы попали в нужное место. Это полное руководство по , как использовать токоизмерительные клещи , структурированное с учетом потребностей начинающих пользователей и новичков.

    Научиться работать с токоизмерительными клещами легко и просто. Вы уже на полпути, если знаете, как работать с универсальным мультиметром. Но важно знать небольшие различия между ними, что поможет вам принимать обоснованные решения при тестировании и устранении неполадок.

    Профессиональный техник знает, как работают токоизмерительные клещи, и , как лучше всего использовать их в рабочей среде.

    Дополнительные практические руководства по мультиметру:

    Что такое клещи?

    Токоизмерительные клещи - это усовершенствованный вариант обычного мультиметра с основным отличием в виде зажимной конструкции наверху, которая позволяет бесконтактно измерять ток и напряжение.

    Вы можете «зажать» эту конструкцию вокруг проводников (например, провода), чтобы обнаружить ток, проходящий через нее.

    Токоизмерительные клещи Fluke 325

    Исходя из этого основного принципа, современные токоизмерительные клещи имеют функции, позволяющие измерять несколько величин, функции, упрощающие поиск и устранение неисправностей и анализ, и, в конечном итоге, дополнительные меры безопасности.

    Поскольку вам не нужно вручную подключать измерительные щупы / провода к цепям под напряжением, а также не нужно отключать систему для проведения измерения, токоизмерительные клещи быстро стали одним из самых важных инструментов в жизни электрика .

    Основные различия между токоизмерительными клещами и цифровым мультиметром

    Ниже приведены отличия токоизмерительных клещей от цифрового мультиметра:

    • В первую очередь используются для измерения силы постоянного и переменного тока
    • Бесконтактное измерение количества
    • Более низкое разрешение (только до сотых долей) единицы)

    Токоизмерительные клещи и цифровой мультиметр (DMM) обычно идут рука об руку, поскольку вы не можете использовать их взаимозаменяемо для некоторых приложений тестирования.

    См. Также: Обзоры лучшего цифрового мультиметра

    Основные компоненты и структура токоизмерительных клещей

    Прежде чем мы перейдем к тому, как использовать токоизмерительные клещи, целесообразно сначала изучить его основные компоненты.

    Ниже показано изображение токоизмерительных клещей Fluke 376. Мы рассмотрим каждый компонент один за другим, как описано Fluke в одном из сообщений блога.

    Это значительно упростит обучение тому, как измерять ток с помощью токоизмерительных клещей .

    Основные компоненты токоизмерительных клещей. Источник: Fluke Corporation

    Что касается изображения выше, то вот список основных компонентов токоизмерительных клещей. Мы упомянули детали, которые являются эксклюзивными для этой модели.

    1. Зажим - конструкция в виде челюсти, которая наматывается на проводники для обнаружения и измерения тока (и других величин)
    2. Тактильный барьер - Защищает пальцы и руки от ударов
    3. Удержание - Замораживает показания дисплея до повторного нажатия
    4. Наберите - изменение количества и разрешения
    5. Экран дисплея - Обычно ЖК-дисплей
    6. Кнопка подсветки (дополнительно)
    7. Кнопка минимального и максимального значений - Для измерения максимальной, минимальной и средней величины количества (доступно в большинстве моделей)
    8. Кнопка пускового тока - Отключает пусковой ток от вашего измерения (опция)
    9. Кнопка переключения - Для выбора дополнительных функций на циферблате
    10. Рычаг - Используется для освобождения зажима
    11. Метки совмещения - В идеале проводник должен находиться между этими двумя метками
    12. Это, 1 3 и 14 - все входные гнезда.

    Ясно, что губка - это самая большая разница в токоизмерительных клещах.В зависимости от модели, которую вы решите купить (обратитесь за помощью к нашему руководству по лучшим токоизмерительным клещам ), эти компоненты и функции могут отличаться.

    Как токоизмерительные клещи измеряют ток?

    Как было сказано выше, токоизмерительные клещи работают по принципу трансформаторного действия.

    Зажим или зажим токоизмерительных клещей состоит из ферритового сердечника с медными обмотками вокруг него. Этот сердечник и его обмотки действуют как вторичная обмотка (как в трансформаторе). Итак, когда эта похожая на челюсть структура «зажата» вокруг проводника с током, она обнаруживает ток и связывает его.

    Затем этот связанный ток передается с ферритового сердечника на шунт входа тестера. Поскольку этот связанный ток очень мал (обычно

    Как использовать токоизмерительные клещи

    Что такое токоизмерительные клещи?

    Токоизмерительные клещи - это в основном мультиметр с зажимом наверху. Этот зажим используется для измерения напряжения

    Когда пользователь измеряет напряжение с помощью мультиметра, ему нужно разрезать цепь пополам, чтобы получить точные показания и убедиться, что он не закоротит мультиметр.

    Из соображений безопасности возникла потребность в инструменте, который позволил бы измерять напряжение в цепях (особенно в цепях большой мощности) без необходимости их разрывать и рисковать серьезной травмой или смертью. Именно это и делают токоизмерительные клещи. Это позволяет пользователю установить зажим вокруг цепи в параллельном положении. По этой причине нет необходимости иметь контакт с цепью.

    Когда мы примем во внимание, что большинство клещей имеют предохранители и сертифицированы CAT, мы можем быть уверены, что измерение напряжения стало намного безопаснее с помощью клещей.

    Что измеряет токоизмерительные клещи?

    Токоизмерительные клещи можно использовать для измерения всех функций, которые вы можете измерить с помощью обычного мультиметра, но токоизмерительные клещи в первую очередь предназначены для измерения напряжения.

    Вы можете измерять напряжение, ток, целостность цепи, сопротивление, температуру и многие другие функции с помощью токоизмерительных клещей.

    Fluke 324

    Некоторые токоизмерительные клещи даже оснащены камерами FLIR, что делает датчики температуры ненужными, поскольку вам нужно всего лишь направить камеру на объект, температуру которого вы хотите измерить, и визуально проверить экран для получения результата.

    Это может сэкономить много времени специалистам по HVAC и автомеханикам, поскольку измерение температуры также является важной автомобильной функцией.

    Как работает клещевой расходомер?

    Электрический ток, протекающий по цепи, создает магнитное поле. Когда вы берете токоизмерительные клещи и помещаете их вокруг одного провода в цепи, зажимы обнаруживают магнитное поле и определяют силу напряжения на основе некоторых свойств магнитного поля.

    Поскольку магнитное поле является побочным продуктом тока, протекающего по проводам, токоизмерительные клещи могут использовать полюса и размер магнитного поля для более точного определения напряжения.Однако у этого процесса есть два недостатка.

    Поскольку токоизмерительные клещи должны преобразовывать свойства магнитного поля в напряжение, они не так точны, как мультиметр. Второй недостаток - возможность магнитных помех.

    Чтобы получить как можно более точные показания, вам нужно найти провод, через который не проходят два тока, потому что их магнитные поля будут нейтрализовать друг друга и дать вам ложное показание, что в этом проводе нет тока.

    Как я могу проверить ток с помощью клещей?

    Прежде всего, вам нужно найти провод, через который проходит только один тип тока.Когда вы это сделаете, убедитесь, что у вас достаточно места вокруг провода, чтобы вы могли закрепить зажимы вокруг провода.

    После этого возьмите токоизмерительные клещи и установите на нем напряжение. Поместите зажимы вокруг провода и посмотрите, каково значение тока. Это было бесконтактное тестирование напряжения, функция, характерная для токоизмерительных клещей.

    Стоит отметить, что некоторые токоизмерительные клещи также имеют возможность делать это с помощью датчиков, как и на стандартных мультиметрах.

    Как пользоваться токоизмерительными клещами?

    Токоизмерительные клещи можно использовать для тестирования многих вещей, но всегда очень важно быть уверенным, что вы используете правильные настройки для конкретной задачи.

    Общее правило, когда дело доходит до использования токоизмерительных клещей, состоит в том, чтобы установить измеритель на желаемую настройку, поместить зажим вокруг провода или выводов на полюсы и снять показания.

    Чтобы объяснить это более подробно, если вы проверяете напряжение, установите токоизмерительные клещи на настройку напряжения. Оберните зажим вокруг провода и закройте зажим на проводе между зажимами. Проверьте показания и убедитесь, что вы зажали только один провод.

    Как измерить силу постоянного тока с помощью клещей?

    Нас не нужно обучать тому, как электричество влияет на нашу повседневную деятельность, и для более безопасного обращения с электрическими системами, с которыми мы имеем дело, важно, чтобы мы хорошо это понимали.

    Электроэнергия сложна из-за ее различных аспектов. Существуют также различные устройства, которые можно использовать для измерения различных категорий электроэнергии, и одним из них являются токоизмерительные клещи.

    Токоизмерительные клещи используются электриками и энтузиастами DIY для измерения постоянного тока, переменного тока, постоянного напряжения, переменного напряжения, сопротивления и других аспектов электричества, таких как частота, непрерывность, температура, емкость и многое другое.

    В этой статье мы сосредоточимся на том, как можно использовать токоизмерительные клещи для измерения постоянного тока с помощью токоизмерительных клещей.

    Общие сведения об усилителях постоянного тока и токоизмерительных клещах

    Прежде чем мы углубимся в объяснения того, как вы можете измерить усилители постоянного тока с помощью токоизмерительных клещей, мы начнем с краткого обзора усилителя постоянного тока и токоизмерительных клещей, поэтому у вас есть понимание того, как они связаны.

    Говорить об электричестве без упоминания тока было бы сложно, ток - это поток электричества через цепь или проводник, и он измеряется в амперах. Ток может быть постоянным или переменным, постоянный ток обозначается как «DC», и он отличается от переменного тока тем, что он течет в постоянном направлении.

    Транспортные средства и большая часть бытовой техники, работающие от батарей, работают от постоянного тока; другие источники постоянного тока - солнечные элементы и термопары. Поэтому, когда ваш автомобиль или устройство с батарейным питанием перестает работать должным образом, необходимо провести на нем тест, который вы можете провести с помощью токоизмерительных клещей.

    Токоизмерительные клещи - это устройство для измерения тока, которое также может работать как мультиметр. Его можно использовать для устранения неполадок с электричеством, но в отличие от мультиметра и других устройств для измерения тока, его удобнее и даже безопаснее использовать, потому что вам не нужно отключать цепь до получения показаний (проверьте токоизмерительные клещи на Amazon.com).

    Как работают токоизмерительные клещи

    Когда ток течет по проводнику, токоизмерительные клещи снимают бесконтактные показания с помощью полупроводникового эффекта Холла для измерения создаваемого в нем осевого магнитного поля.

    Когда зажим окружает провод, он создает магнитное поле в соответствии с законом Ампера; магнитное поле сосредоточено железным сердечником, содержащимся в зажиме.

    Пока ток течет по проводу, токоизмерительные клещи определяют магнитное поле в воздушном зазоре, в котором находится детектор эффекта Холла, и заставляют его отклоняться.Затем отклоненный кремниевый чип создает напряжение, перпендикулярное пути электронного потока.

    Токоизмерительные клещи используют внутренний микропроцессор для преобразования напряжения в амперы и получения показаний тока. Работа с токоизмерительными клещами может показаться сложной, но это ограничивает то, что вам нужно делать, в основном накладывая зажимное кольцо на провод, чтобы снять показания.

    Как измерить ток постоянного тока

    Чтобы измерить ток, протекающий по вашей цепи, это больше, чем просто выбор постоянного тока, открытие клещей вашего токоизмерительных клещей, замыкание его вокруг провода и просмотр показаний. также необходимо для обеспечения вашей безопасности при выполнении измерения постоянного тока.

    Вы должны быть уверены в своей безопасности при измерении силы постоянного тока. Первое, что нужно сделать, это убедиться, что щупы отсоединены от токоизмерительных клещей. Еще один совет по безопасности - держать пальцы за тактильным барьером на лицевой стороне токоизмерительных клещей при измерении постоянного тока.

    Теперь, когда мы разработали несколько советов по безопасности, поверните шкалу токоизмерительных клещей в положение A dc. На вашем устройстве будет отображаться зажим в форме челюсти с точкой посередине, что означает, что измерение, которое вы собираетесь выполнить, проводится с челюсти вашего глюкометра.

    Чтобы обеспечить точность измерения силы постоянного тока, убедитесь, что губки вашего измерителя закрыты, а внутри или рядом с ним нет проводника. Подождите, пока показания на токоизмерительных клещах стабилизируются, затем нажмите кнопку нуля. Кнопка нуля на вашем измерителе предназначена для удаления смещений постоянного тока. Работает только тогда, когда циферблат настроен на измерение постоянного тока.

    Теперь нажмите на фиксатор зажима, чтобы открыть зажимы, закройте его вокруг проводника, который вы хотите измерить, затем используйте метки совмещения на нем для центрирования провода, и ваш токоизмерительный клещи отобразит показания.

    Также обратите внимание, что при измерении силы постоянного тока отображается do

    html - Как я могу проверить, включен ли линейный зажим?

    Переполнение стека
    1. Около
    2. Продукты
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    5. Реклама Обратитесь к разработчикам и технологам со всего мира
    6. О компании

    Загрузка…

      определение зажима по The Free Dictionary

      Я полагаю, это был железный зажим или опора на пьедестале, которая, как я полагаю, удерживала жалкое изображение в вертикальном положении, когда оно начало раскачиваться.Этот старый джентльмен, внимательно осмотрев искалеченный стул, обнаружил, что его сломанная ножка может быть зажата железом и сделана столь же пригодной к эксплуатации, как и прежде ». Радость и печаль, надежда и страх казались измельченными до тончайшей пыли и порошком для всех. время, в зажатом растворе железной души Ахава. Железные зажимы и балки, огнеупорные сверху донизу; механические подъемники для горничных со всеми их щетками и метлами; все, что только может пожелать сердце. '' ускользает из ваших уст, или губы ваших товарищей, в моем правительстве Шотландии и Ирландии, у меня есть семьсот сорок один деревянный подвес из крепкого дуба, скрепленный железом и каждую неделю свеже смазанный.С его губ всегда срываются теплые слова и сердечные приветствия, но они стихают в неслышном шепоте за стальными зажимами. Его сердце болит за усталого брата, но его сочувствие тупо. Дверь не только заперта, но и он сразу увидел, что замок современный, а сама дверь заперта тяжелыми железными зажимами. Он вернулся в гостиную. «Кроме этого», - сказал я, пиная огромный дубовый ящик с помощью железных лент и зажимов, и обшивку из сукна, быстро исчезающую под тяжелыми пакетами в форме урн и канделябров.Брюки к его уличному костюму были помещены между досками и доски были скреплены тяжелыми винтами. Мы выбили голову из пустой бочки и подняли эту бочку на плоскую крышу часовни, где быстро ее зажали, насыпали. в порохе, пока он не лежал на дне свободно на дюйм глубиной, затем мы поставили ракеты в бочку настолько толстой, насколько они могли свободно стоять, все виды ракет существуют; и они сделали большой и внушительный сноп, я могу вам сказать.Обнаружение того, что это был манекен, и что кровать была прикреплена к полу, сразу же породило подозрение, что веревка служила мостом для чего-то, проходящего через отверстие и идущего к кровати. на вертикальном мольберте стоял портрет в полный рост молодого человека необычайной красоты, а перед ним, на небольшом расстоянии, сидел сам художник, Бэзил Холлуорд, внезапное исчезновение которого несколько лет назад вызвало: в то время такой общественный ажиотаж и породил столько странных домыслов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
