Самодельные токоизмерительные (токовые) клещи на датчике Холла, приставка к мультиметру
Принципиальная схема и конструкция самодельных токоизмерительных клещей для измерения тока, приставка к мультиметру.
Для измерения больших токов обычно пользуются бесконтактным способом, — специальными «токовыми клещами». Напомню, что это такой электронный измерительный прибор, типа мультиметра, у которого сверху торчит своеобразная прищепка.
Эту прищепку цепляют на провод и на цифровом табло появляются показания тока в данном проводе Преимущества такого способа очевидны, — чтобы измерить силу тока не нужно рвать цепь, что особенно важно при измерении больших токов.
Конструкция
«Токовые клещи» для обычного мультиметра можно сделать самостоятельно, если у вас есть чувствительный датчик Холла, например, UGN3503. На рисунке 1 показана конструкция самодельной «клещи».
Нужен, как уже сказано, датчик холла, а так же, ферритовое кольцо диаметром 20-25 мм и большой «крокодил», например, для подключения чего-либо к автомобильному аккумулятору.
Кольцо нужно точно и аккуратно разломать на две половинки. Для этого кольцо нужно предварительно подпилить медицинской пилкой для ампул. Затем, поверхности слома обработать мелкой шкуркой. С одной стороны на одну из половинок кольца наклеить прокладку из толстой бумаги (чертежный ватман). С другой стороны на одну из половинок кольца наклеить датчик Холла.
Клеить удобнее всего эпоксидным клеем, но так, чтобы датчик плотно прилегал к месту разлома кольца. Затем, сложив обе половинки кольца как показано на рисунке 1 их нужно вставить в «пасть крокодила» и приклеить к «челюстям крокодила» тем же эпоксидным клеем.
В результате должна получиться конструкция, схематически показанная на рисунке 1. При нажиме на ручки «крокодила» ферритовое кольцо должно раскрываться вместе с его «челюстями».
Рис. 1. Конструкция самодельных токоизмерительных (токовых) клещей.
Принципиальная схема
Теперь от электронной части. Принципиальная схема приставки к мультиметру показана на рисунке 2.
При прохождении тока по проводу вокруг него возникает магнитное поле, силовые линии которого пронизывают датчик Холла, и на его выходе появляется некоторое постоянное напряжение.
Это напряжение усиливается по мощности операционным усилителем А1 и поступает на вход мультиметра. Зависимость выходного напряжения от тока: 1А = 1 mV. Подстроечные резисторы R3 и R6 должны быть многооборотными.
Рис. 2. Принципиальная схема самодельных токоизмерительных (токовых) клещей.
Налаживание
Для налаживания нужен лабораторный источник питания с выходным током не менее ЗА, со встроенным амперметром.
Сначала подключите приставку к мультиметру и откалибруйте её на нуль подстройкой R3 при среднем положении R2. Затем, перед каждым измерением нужно будет устанавливать ноль переменным резистором R2.
Установите на источнике минимальное напряжение и подключите к нему мощную нагрузку, например, лампу от автомобильной фары.
На один из проводов, идущей к этой лампе, нацепите «клещу» (как показано на рисунке 1).
Увеличивайте напряжение пока амперметр источника не покажет 2-2,5К.
Подстройте R6 так, чтобы показание мультиметра в милливольтах были равны показанию амперметра источника в амперах. Проверьте показания, изменяя силу тока в ту и другую сторону (уменьшая — увеличивая ток и сравнивая с амперметром источника).
При помощи данной приставки можно измерять ток до 500А. Например, можно измерить ток потребления автомобильным стартером в момент пуска двигателя.
Муровин С. И. РК-06-08.
Токовые клещи своими руками схема
Для измерения больших токов обычно пользуются бесконтактным способом, – специальными «токовыми клещами». Напомню, что это такой электронный измерительный прибор, типа мультиметра, у которого сверху торчит своеобразная прищепка. Эту прищепку цепляют на провод и на цифровом табло появляются показания тока в данном проводе. Преимущества такого способа очевидны, – чтобы измерить силу тока не нужно рвать цепь, что особенно важно при измерении больших токов.
«Токовые клещи» для обычного мультиметра можно сделать самостоятельно, если у вас есть чувствительный датчик Холла, например, UGN3503. На рисунке 1 показана конструкция самодельной «клещи». Нужен, как уже сказано, датчик холла, а так же, ферритовое кольцо диаметром 20-25 мм и большой «крокодил», например, для подключения чего-либо к автомобильному аккумулятору. Кольцо нужно точно и аккуратно разломать на две половинки. Для этого кольцо нужно предварительно подпилить медицинской пилкой для ампул. Затем, поверхности слома обработать мелкой шкуркой. С одной стороны на одну из половинок кольца наклеить прокладку из толстой бумаги (чертежный ватман). С другой стороны на одну из половинок кольца наклеить датчик Холла. Клеить удобнее всего эпоксидным клеем, но так, чтобы датчик плотно прилегал к месту разлома кольца. Затем, сложив обе половинки кольца, как показано на рисунке 1, их нужно вставить в «пасть крокодила» и приклеить к «челюстям крокодила» тем же эпоксидным клеем. В результате должна получиться конструкция, схематически показанная на рисунке 1.
При нажиме на ручки «крокодила» ферритовое кольцо должно раскрываться вместе с его «челюстями». Теперь от электронной части. Принципиальная схема приставки к мультиметру показана на рисунке 2. При прохождении тока по проводу вокруг него возникает магнитное поле, силовые линии которого пронизывают датчик Холла, и на его выходе появляется некоторое постоянное напряжение. Это напряжение усиливается по мощности операционным усилителем А1 и поступает на вход мультиметра. Зависимость выходного напряжения от тока: 1А = 1 mV. Подстроечные резисторы R3 и R6 должны быть многооборотными. Для налаживания нужен лабораторный источник питания с выходным током не менее 3А, со встроенным амперметром. Сначала подключите приставку к мультиметру и откалибруйте её на нуль подстройкой R3 при среднем положении R2. Затем, перед каждым измерением нужно будет устанавливать ноль переменным резистором R2. Установите на источнике минимальное напряжение и подключите к нему мощную нагрузку, например, лампу от автомобильной фары.
На один из проводов, идущей к этой лампе, нацепите «клещу» (как показано на рисунке 1). Увеличивайте напряжение, пока амперметр источника не покажет 2 – 2.5А. Подстройте R6 так, чтобы показание мультиметра в милливольтах были равны показанию амперметра источника в амперах. Проверьте показания, изменяя силу тока в ту и другую сторону (уменьшая – увеличивая ток и сравнивая с амперметром источника). При помощи данной приставки можно измерять ток до 500А. Например, можно измерить ток потребления автомобильным стартером в момент пуска двигателя.
Трансформатор тока. Токовые клещи. Расчет онлайн, on-line. Изготовить своими руками. Изготовление. Применение.
Особенности и ошибки проектирования токового трансформатора
Хочу обратить Ваше внимание на то, что напряжение на выходе трансформатора тока будет двуполярным даже если в измеряемой цепи протекает пульсирующий однополярный ток. Трансформатор не может передавать постоянное напряжение. Он передаст на выходную обмотку только переменную составляющую измеряемого тока.
Еще одно замечание. Шунт вторичной обмотки должен пропускать электрический ток в обе стороны. Недопустимо ставить последовательно с выходной обмоткой диод. Это может привести к скачкам напряжения на этой обмотке, насыщению трансформатора, помехам в измеряемой цепи, пробою диода. Можно сначала поставить шунтирующий резистор, а уже потом снять с него напряжение через диод, или поставить мост с включенным в его диагональ шунтирующим резистором. Мост, как известно, обладает двусторонней проводимостью со стороны входов переменного напряжения.
Вашему вниманию подборки материалов:
К онструирование источников питания и преобразователей напряжения Разработка источников питания и преобразователей напряжения. Типовые схемы. Примеры готовых устройств. Онлайн расчет. Возможность задать вопрос авторам
П рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания.
Онлайн расчет. Возможность задать вопрос авторам
В некоторых случаях полезно измерять сумму токов через несколько проводников. Тогда все эти проводники пропускаются через окно сердечника. Сила тока во вторичной обмотке будет пропорциональна силе суммы токов. Важно направление протекания тока. Если один провод пропущен так, что ток протекает в одном направлении, а второй так, что ток течет навстречу, то на выходе будет разность токов. Как я уже писал, трансформатор тока лучше работает при симметричном измеряемом токе. В некоторых случаях этого можно добиться, пропустив проводники в правильном направлении. Например, в пуш-пульном преобразователе напряжения, для ограничения тока может применяться токовый трансформатор. Можно пропустить проводники, соединенные с коллекторами (стоками) транзисторов так, чтобы ток проходил через трансформатор в одном направлении, но можно пропустить их крест-на-крест, а измеряемое напряжение подать на мост. Тогда трансформатор тока будет работать в более щадящем режиме.
Принцип работы токовых клещей
Токовые клещи представляют собой обычный токовый трансформатор, только разборный. Проводник, силу тока в котором мы измеряем, пропускается внутри сердечника. Далее клещи схлопываются, сердечник замыкается. В ручке токовых клещей размещена вторичная обмотка, намотанная на этом разборном сердечнике.
Такие токовые клещи позволяют измерять силу переменного тока. Для измерения постоянного тока применяется несколько другой принцип. Описание токовых клещей постоянного тока .
Применение трансформатора тока
Посмотрите пример применения токового трансформатора в различных радиоэлектронных устройствах:
- Лабораторный импульсный блок питания. Зарядное устройство
Онлайн (on-line) расчет токового трансформатора
Главная » Измерение » Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание
Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание
Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам.

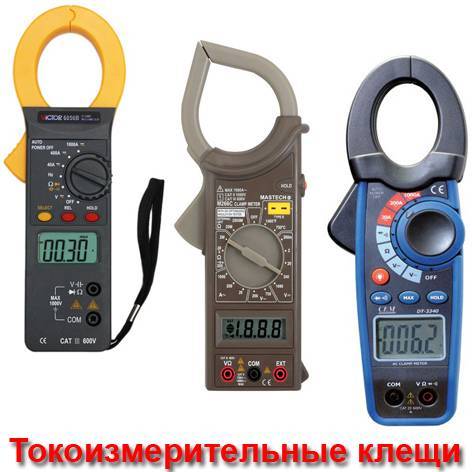

Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.
Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока. которые вполне возможно сделать своими руками.
Описание конструкции самодельных токовых клещей
Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.
Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул.
Далее, поверхности разлома ошкурить мелкой шкуркой.
С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.
Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.
Электронная схема токовых клещей
Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.
Данное напряжение усиливается (по мощности) ОУ А1 и идет на выводы мультиметра. Соотношение напряжения на выходе от протекающего тока: 1 Ампер = 1 мВольт.
Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром.
Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2. Выставьте на блоке питания наименьшее напряжение и подсоедините к нему большую нагрузку, например, электролампу, применяемую в фарах автомобиля. Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).
Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера. Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра (в милливольтах) соответствовала данным амперметра блока питания в амперах. Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до 500А.
Источник: Радиоконструктор, 6/2008
Что бы измерить большой ток используют бесконтактный способ, — специальными «токовыми клещами».
Это электронный измерительный прибор, чем то похож на мультиметр, у которого сверху торчит своеобразная прищепка. Эту прищепку цепляют на провод и на экране наблюдают показания тока в данном проводе. Короче говоря, измеряют ток потребителя — асинхронного электродвигателя, водонагревателя, электрочайника и т. д. Преимущества такого способа очевидны, — чтобы измерить силу тока не нужно рвать цепь, что особенно важно при измерении больших токов.
«Токовые клещи» для обычного мультиметра можно сделать самостоятельно, если у вас есть чувствительный датчик Холла, например, UGN3503. На рисунке 1 показана конструкция самодельной «клещи». Нужен, как уже сказано, датчик холла, а так же, ферритовое кольцо диаметром 20-25 мм и большой «крокодил», например, для подключения чего-либо к автомобильному аккумулятору. Кольцо нужно точно и аккуратно разломать на две половинки. Для этого кольцо нужно предварительно подпилить медицинской пилкой для ампул. Затем, поверхности слома обработать мелкой шкуркой.
С одной стороны на одну из половинок кольца наклеить прокладку из толстой бумаги (чертежный ватман). С другой стороны на одну из половинок кольца наклеить датчик Холла. Клеить удобнее всего эпоксидным клеем, но так, чтобы датчик плотно прилегал к месту разлома кольца. Затем, сложив обе половинки кольца как показано на рисунке 1 их нужно вставить в «пасть крокодила» и приклеить к «челюстям крокодила» тем же эпоксидным клеем.
В результате должна получиться конструкция, схематически показанная на рисунке 1. При нажиме на ручки «крокодила» ферритовое кольцо должно раскрываться вместе с его «челюстями».
Теперь о электронной части.
Принципиальная схема приставки к мультиметру показана на рисунке 2. При прохождении тока по проводу вокруг него возникает магнитное поле, силовые линии которого пронизывают датчик Холла, и на его выходе появляется некоторое постоянное напряжение. Это напряжение усиливается по мощности операционным усилителем А1 и поступает на вход мультиметра.
Зависимость выходного напряжения от тока: 1А = 1 mV.
Подстроечные резисторы R3 и R6 должны быть многооборотными.
Для налаживания нужен лабораторный источник питания с выходным током не менее ЗА, со встроенным амперметром.
Сначала подключите приставку к мультиметру и откалибруйте её на нуль подстройкой R3 при среднем положении R2. Затем, перед каждым измерением нужно будет устанавливать ноль переменным резистором R2.
Установите на источнике минимальное напряжение и подключите к нему мощную нагрузку, например, лампу от автомобильной фары.
На один из проводов, идущей к этой лампе, нацепите «клещу» (как показано на рисунке 1). Увеличивайте напряжение пока амперметр источника не покажет 2-2,5А. Подстройте R6 так, чтобы показание мультиметра в милливольтах были равны показанию амперметра источника в амперах. Проверьте показания, изменяя силу тока в ту и другую сторону (уменьшая — увеличивая ток и сравнивая с амперметром источника).
При помощи данной приставки можно измерять ток до 500А.
Например, можно измерить ток потребления автомобильным стартером в момент пуска двигателя.
Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.
Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока, которые вполне возможно сделать своими руками.
Описание конструкции самодельных токовых клещей
Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.
Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.
С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.
Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.
Электронная схема токовых клещей
Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.
Данное напряжение усиливается (по мощности) ОУ А1 и идет на выводы мультиметра. Соотношение напряжения на выходе от протекающего тока: 1 Ампер = 1 мВольт. Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром.
Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2. Выставьте на блоке питания наименьшее напряжение и подсоедините к нему большую нагрузку, например, электролампу, применяемую в фарах автомобиля. Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).
Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера. Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра (в милливольтах) соответствовала данным амперметра блока питания в амперах.
Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до 500А.
