Трансформатор для галогенных ламп 12 вольт: выбор, сборка
Галогенные лампы вне зависимости от вида помещения и места подсоединяются посредством трансформатора для галогенных ламп 12 вольт. Если в помещении постоянная влажность, то трансформатор должен иметь специальную защиту, она не допустит поломки прибора при коротком замыкании. То есть, данный источник света, допустимо использовать и в домашних условиях, и в других областях.
Что такое трансформатор для ламп
Чтобы обеспечить защиту от скачков напряжения, применяется трансформатор для нормализации напряжения. Производится устройство в двух видах:
- Обмоточный. Прост в применении (подключить может каждый, даже без навыков в этой области), доступен. Содержит катушки, между которыми образуется связь, обеспечивая тем самым принцип работы прибора. Недостатки: большая масса, крупногабаритный, неудобство использования в домашних условиях, сильное нагревание при постоянной работе.

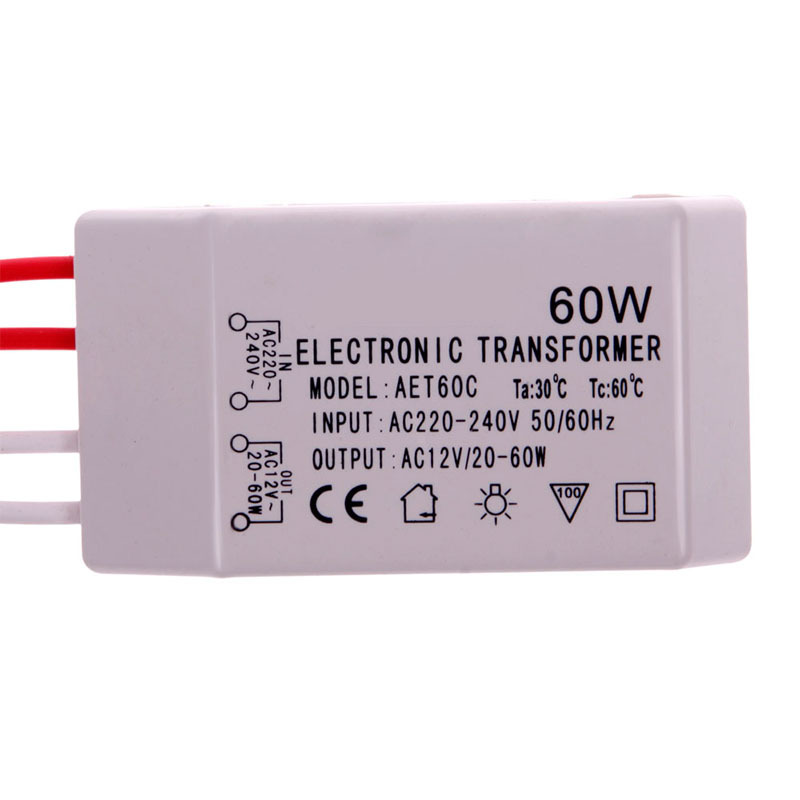

- Электронный.
Данные защитные приборы не являются обязательной мерой применения. Но с ними обеспечена долговечность галогенным лампам.
Расчет и выбор трансформаторов
В продаже преобразователи различной мощности. Перед покупкой, надо осуществить вычисление, какой мощности нужен преобразователь. Надо определиться, какое количество лампочек будет задействовано в освещении и какой энергии, а также схему освещения. Зная нужное количество лампочек, определяется общая мощность.
Для запаса к рассчитанной мощности добавляется до 10 процентов!
В продаже 12В преобразователи имеются с мощностями: 60, 70, 105, 150, 210, 250, 400.
Для примера возьмем комнату, которой установлено 11 галогенных лампочек по 12В с мощностью в 20 Вт.
При выборе из двух видов надо учесть, что электронные более легкие и малогабаритные, нешумные, содержат защиту от замыканий, перегрузок, более стабильны. Все эти преимущества способствуют увеличению работоспособности галогенных ламп.
Выбирая прибор надо учесть выходное напряжение (рабочее напряжение подключаемых ламп) и номинальную мощность (сумма мощностей всех ламп).
Подключения галогенных ламп к 12В преобразователю производится параллельно.
Большую роль играет и длина провода, соединяющего прибор с лампами. Она не должна быть длиннее, чем 3 метра. Чем больше длина, тем больше теряется мощности при передаче тока.
Блок защиты
Галогенная лампочка имеет один значительный минус – способность перегорать при включении. Это происходит из-за того, что на остывшую нить накаливания подается ток с большой мощностью.
Для устранения неприятного момента служит блок защиты галогенных ламп. Принцип работы блока: при последовательном подключении к лампе, он сдерживает наплыв тока на короткий промежуток (до 2 секунд). При этом свет наберет яркость тоже через две секунды.
Места установки блока:
- В потолке, рядом с расположенной лампой.
- В коробке под выключателем (при наличии свободного пространства, мощность не более 300 Вт).
Если выключатель содержит подсветку, то блок устанавливается параллельно с резистором (33 кОм, 2 Вт). Без резистора подсветка работать не будет или очень тускло.
Если применяется электронный трансформатор, то устанавливается специальный блок, обычный с двумя выводами непригоден. Специальный блок содержит в себе четыре вывода.
При покупке блока учитывается суммарная мощность галогенных лампочек с добавление запаса до 40 процентов.
Сборка по схеме своими руками
Каждый электронный трансформатор содержит инструкцию, в которой указаны правила подключения. Основным является то, что между лампочкой и пробором должен быть кабель не более 1,5 метра в длину, 1 кв.мм сечением. Если не выполнить данное условие, яркость будет потеряна, будет происходить перегрев провода.
При подсоединении от двух галогенных ламп используется схема-звезда. Она подразумевает подключение отдельного кабеля к каждой лампочке, при этом его длина одинаковая. При расстоянии более 1,5 метра следует увеличивать сечение кабеля. Предусматривается тот факт, что расстояние до лампочки не должно быть меньше 20 см.
Оптимальный вариант для выключателя с одной или двумя клавишами – деление лампочек на две идентичные части. Подключение проводится к двум преобразователям 12В. Каждый из приборов проводится через отдельную проводку. Такое соединение в коробке распределения облегчит ремонт (при необходимости).
На рисунке приведена схема подключения точечных галогенных светильников 12В.
Ремонт трансформатора для галогенных ламп
При поломке преобразователя на 12В, его можно отремонтировать. Хотя многие электромеханики отказываются, ссылаясь на то, что легче купить новый.
Ремонт предусматривает проверку электронного прибора, выявление неисправности, их починку.
Для определения элемента, который сломался, необходим мультиметр. Также надо знать, какие цифры должны отображаться на экране при подключении к каждому элементу.
Каждый элемент должен проверяться отдельно, то есть выпаиваться. Иначе показатели будут недостоверны.
Проверка на исправность элементов электронного трансформатора:
- Диоды. Они прозваниваются мультиметром в одну сторону. Для проверки щупом красного цвета прикасаются к плюсу, черного – минусу.
Если мультиметр издает звук, значит диод рабочий. При накладывании щупалец в другом направлении, не должно ничего появляться. Если поступает звук, то диод получил пробой.
- Транзистор. Он прозванивается в переходах к эмиттеру, коллектору.
- Обмотка. Проверка обязательна двух ее видов. Отличительной чертой первичной обмотки – большее сопротивление.
- Конденсаторы. Для проверки на мультиметре ставится сопротивление 2 тыс кОм. Щупы прикладываются к противоположным полюсам. Появление возрастающих цифр на циферблате измерительного прибора, свидетельствует от способности конденсатора накапливать заряд.
Вход и выход на электронном трансформаторе обозначен с оборотной стороны платы. PRI – вход, SEC – выход.
- Термопредохранитель. Неисправность выявляется также путем прозвона. Если на экране отобразилась единица, то он неисправен, цепь оборвана. Причиной выхода из строя может служить износ.
При выявлении неисправности одного из элементов, следует заменить на исправный. Если другие элементы в полном порядке, то производится сборка преобразователя.
Советуем посмотреть видео-инструкцию:
В заключение
Правильная установка трансформатора обеспечит долгую работу галогенных ламп. Если произошла поломка трансформатора, то его ремонт можно выполнить в домашних условиях. При отсутствии нужных инструментов и времени, надо обратиться к мастеру либо купить новый прибор.
Понравилась статья? Пишите комментарии, отправляйте информацию друзьям в соцсети.
Схемы подключения точечных светильников — Статьи об энергетике
Точечные светильники для подсветки шкафов, гардеробных, рабочей поверхности на кухне все чаще можно встретить в квартирах и частных домах. Современные точечные светильники, следуя за развитием осветительной техники, использую энергосберегающие светодиодные лампы в качестве основных источников света.
Присутствие светодиодных источников света предъявляет определенные требования к источнику питания для светодиодных ламп. На настоящий момент существуют два основных варианта включения точечных светильников — с питающим напряжение 220В и 12В. Выбор питающего напряжения определяется условиями использования точечного светильника.
Светодиодные лампы
Схемы включения точечных светильников на напряжение 220В
Схема включения точечного светильника на напряжение 220В является наиболее простой ввиду отсутствия необходимости преобразования сетевого напряжения. Простейшая схема включения точечного светильника через выключатель приведена ниже.
Рисунок 1
Подключение очечного светильника к источнику питания осуществляется напрямую через электрический счетчик, автоматический выключатель в электрощите и выключатель. По действующим нормам проводник заземления разрывать нельзя, поэтому он подключен напрямую к точечному светильнику, минуя все электрические аппараты. Количество светильников и тип применяемых выключателей (одноклавишные, двухклавишные) определяются исходя из условий эксплуатации. Ниже приведены схемы включения точечных светильников через одноклавишный и двухклавишный выключатели.
Рисунок 2
Рисунок 3
Выделим основные преимущества и недостатки использования схем включения точечных светильников на напряжение 220В:
+ простая и надежная схема подключения бес применения дополнительных блоков преобразования напряжения;
+ отсутствие влияния потерь при большой длине электрической цепи на яркость свечения светильников;
— высокое напряжение в цепи;
— меньший срок службы ламп ввиду возможных перепадов питающего напряжения.

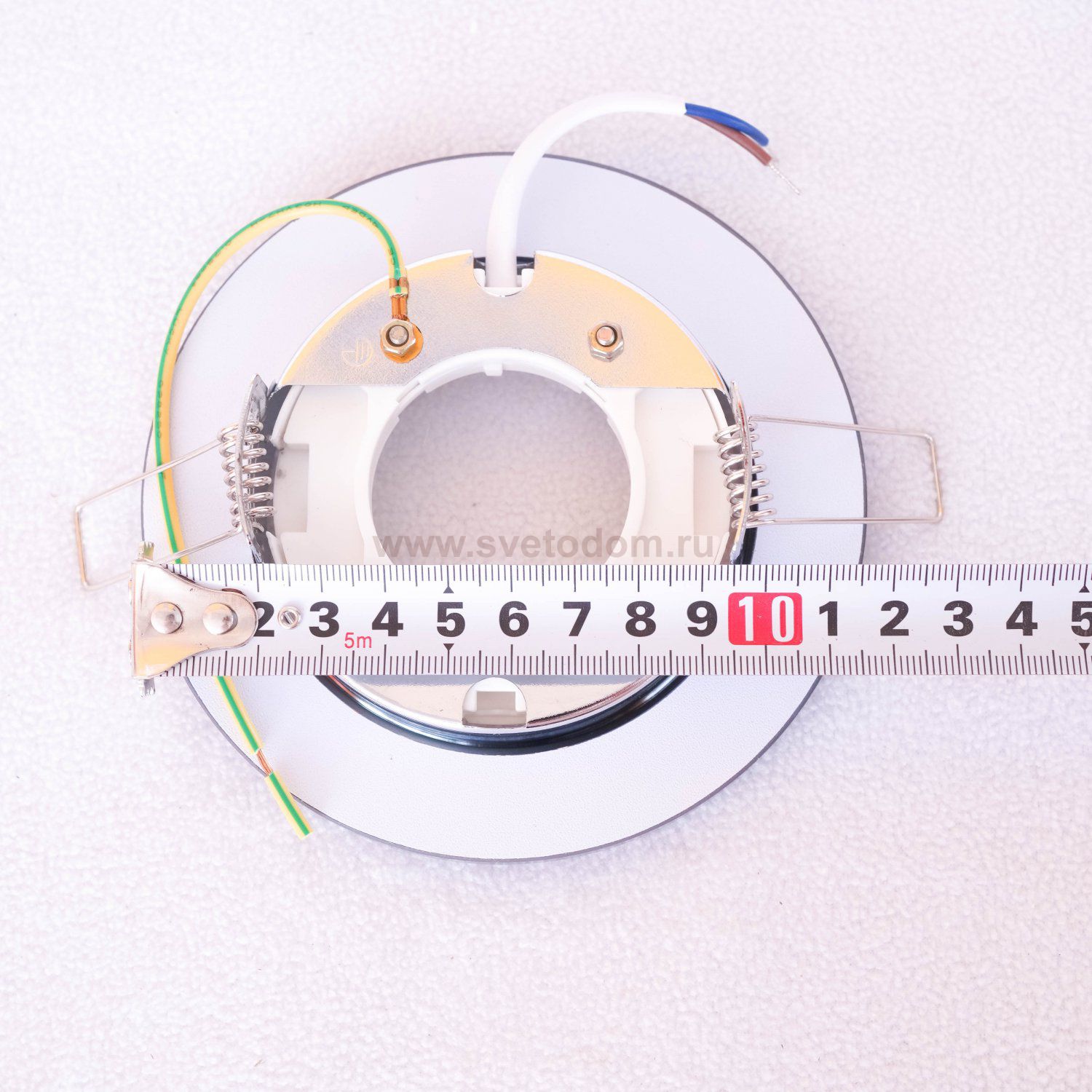

Точечные светильники
Схемы включения точечных светильников на напряжение 12В (постоянное напряжение)
Использование условно безопасного уровня напряжения 12В для питания точечных светильников практически исключает возможность поражения человека электрическим током при подключении и эксплуатации светильников. Для преобразования сетевого напряжения 220В в напряжение питания точечных светильников в схему подключения дополнительно вводят трансформатор (чаще всего электронный). Электронные трансформаторы имеют меньшие габариты, встроенную систему защиты от токов перегрузки и токов короткого замыкания, систему плавного пуска.
Рисунок 4
При выборе трансформатора для точечных светильников стоит учитывать следующие характеристики: номинальную мощность и величину выходного напряжения. Мощность трансформатора определяется количеством и потребляемой мощностью светильников с учетом запаса по напряжению. Существует стандартный ряд напряжений трансформаторов: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт. Поэтому, например для двух светильников по 30Вт лучше выбрать трансформатор с мощностью 70Вт. Мощность трансформатора также определяет величину выходного тока. Ниже приведена таблица соответствия между номинальным током точечных светильников, сечением кабеля и его максимальной длиной для светильников на 12В.
Рисунок 5
При подключении точечных светильников стоит помнить, что используется лишь параллельная схема включения точечных светильников. При этом длина каждого проводника, идущего от трансформатора к светильникам, должна быть одинаковой для равномерного свечения точечных светильников. Схема включения точечных светильников на постоянное напряжение 12В приведена ниже.
Рисунок 6
Для исключения факторов, влияющих на яркость свечения точечных светильников, можно применить схему с отдельными трансформаторами для каждого точечного светильника.
Рисунок 7
К основным преимуществам схем включения точечных светильников на напряжение 12В можно отнести бОльший уровень безопасности и бОльший срок службы ламп. Основным же недостатком таких схем является наличие дополнительного трансформатора.
Схемы подключения точечных светильников — Ремонт220
Статьи
Автор Светозар Тюменский На чтение 2 мин.
Схема подключения точечных светильников ничем не отличается от схемы подключения обычных светильников – цепь состоит из источника питания (220 в), выключателя (диммера) и самого светильника.
Если в точечных светильниках предусмотрено использование лампочек на 12 вольт, то в этой схеме должны присутствовать понижающие трансформаторы 220/12 вольт. Подключать понижающие трансформаторы следует непосредственно перед светильниками – в точках 1 и 2, N – общий “ноль”.
При выборе понижающих трансформаторов для точечных светильников следует учесть, что его мощность должна быть на 10 – 15 % больше суммарной потребляемой мощности светильников, питающихся от этого трансформатора.
Следует так-же помнить, что трансформатор должен быть обслуживаемым (заменяемым). Т. е, чтобы в случае неисправности трансформатора его можно было легко извлечь через отверстие в потолке, сняв светильник.
Поэтому при выборе трансформатора помимо мощности нужно учитывать и его габариты. Однако, иногда бывает сложно подобрать компактный трансформатор большой мощности, в этом случае при большом количестве точечных светильников можно поделить их на несколько групп, запитав каждую через отдельный трансформатор с меньшей мощностью и более компактными размерами.
Видео подключения точечных светильников своими руками
На видео показана схема подключения потолочных точечных светильников своими руками.
Мы искренне надеемся, что наша статья с фото и видео помогла вам в установке точечных светильников своими руками.
