Требования к заземляющим проводникам: ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

Дата введения 2015-01-01

Страница 2 (пункты с 542.3 по 544.2.3)

Страница 3 (приложения A, B, C, D, DA, библиография) >>





542.3 Заземляющие проводники

542.3.1 Заземляющие проводники должны удовлетворять требованиям 543.1.1 или 543.1.2. Площадь их поперечного сечения должна быть не менее 6 мм² для меди или 50 мм² для стали. Если голый заземляющий проводник прокладывают в грунте, его размеры и характеристики должны соответствовать указанным в таблице 54.1.

Когда подтверждена невозможность стекания тока короткого замыкания на заземляющий электрод (например, в системе защитного заземления TN или IT), заземляющие проводники могут быть выбраны в соответствие с указаниями 544.1.

Алюминиевые проводники не должны использовать в качестве заземляющих проводников.

Примечание — Если систему молниезащиты соединяют с заземлителем, то площадь поперечного сечения заземляющего проводника должна быть по крайней мере 16 мм² для меди (Cu) или 50 мм² для железа (Fe) (см. серию МЭК 62305).

542.3.2 Соединение заземляющего проводника с заземлителем должно быть надежным и с соответствующими электрическими характеристиками. Соединение может быть выполнено с помощью сварки, опрессовки, соединительного зажима или другим механическим соединителем. Механическое соединение должно монтировать в соответствии с инструкцией изготовителя. Установка соединительного зажима не должна приводить к повреждению электрода или заземляющего проводника.

Паяные соединения или паяные детали, которые зависят исключительно от припоя, не следует применять самостоятельно, поскольку они не обеспечивают требуемую механическую прочность.

Примечание — Если применяют вертикальные электроды, должна быть обеспечена возможность контроля соединения и замены вертикального стержня.

542.4 Главный заземляющий зажим (шина)

542.4.1 В каждой установке, в которой применяют защитное уравнивание потенциалов, следует предусмотреть главный заземляющий зажим (шина) и к нему должны быть присоединены:

— защитные проводники уравнивания потенциалов;

— заземляющие проводники;

— защитные проводники;

— проводники функционального заземления, при наличии.

Примечания

1 Не требуется непосредственно подключать каждый отдельный защитный проводник к главному заземляющему зажиму (шине), если они электрически связаны с ним через другие защитные проводники.

2 Главный заземляющий зажим в здании, как правило, применяют в целях функционального заземления. Для информационных технологий его рассматривают как базовую точку подключения информационной сети к заземлителю.

542.4.2 Должна быть предусмотрена возможность индивидуального отсоединения каждого проводника присоединенного к главному заземляющему зажиму. Соединение должно быть надежным, а отсоединение выполняться с помощью инструмента.

Примечание — Отсоединение от главного заземляющего зажима должно быть удобным для проведения измерения сопротивления заземляющего устройства.



543 Защитные проводники

543.1 Минимальное сечение

543.1.1 Сечение любого защитного проводника должно удовлетворять условиям автоматического отключения питания в соответствии с указаниями МЭК 60364-4-41 (подраздел 413.1) и должно обеспечивать стойкость к протеканию токов короткого замыкания.

Сечение защитного проводника рассчитывают в соответствие с указаниями 543.1.2 или выбирают по таблице 54.2. Также следует выполнять условия 543.1.3.

Зажимы для защитных проводников должны соответствовать их размерам в соответствии с выбором по указаниям настоящего пункта.

В системе TT, где заземлители источника питания и открытых проводящих частей потребителя независимы (см. 312.2.2), площадь поперечного сечения защитных проводников должна быть не менее:

— 25 мм² для меди,

— 35 мм² для алюминия.

Таблица 54.2 — Минимальное сечение защитных проводников

Сечение линейных проводников S, мм2	Минимальное сечение соответствующего защитного проводника, мм2
	из того же материала, что и линейный	из материала, отличного от линейного
S ≤ 16	S	k1 / k2*S
16 ≤ S ≤ 35	161)	k1 / k2*16
S > 35	S / 21)	k1 / k2*S / 2
* k1— значение коэффициента k для линейного проводника, рассчитанного по формуле приложения А.54.1 настоящего стандарта или взятого из таблицы А43 МЭК 60364-4-43 [5] в соответствии с материалом проводника и изоляции; k2 — значение коэффициента k для защитного проводника, выбранного из таблиц А. 54.2-А.54.6 настоящего стандарта в соответствии с условиями применения.
1) Для PEN-проводника, уменьшение сечения возможно только при выполнении ограничений по выбору сечения нейтрального проводника (см. МЭК 60364-5-52 [6]).

543.1.2 Сечение защитных проводников должно быть не менее чем:

— сечения, выбранного в соответствии с указаниями МЭК 60949;

— или сечения, рассчитанного по нижеследующей формуле, применяют только при времени срабатывания защиты не более 5 с

где S — сечение, мм²;

L— значение тока глухого короткого замыкания, который может протекать по цепи защиты, А;

t— время срабатывания защитного устройства, с.

Если в результате расчета получают нестандартное значение сечения проводника, то выбирают ближайшее большее значение;

k— коэффициент, зависящий от материала защитного проводника, изоляции, прилегающих частей, начальной и конечной температуры (расчет k см. приложение А).

Примечания

1 Следует учитывать токоограничение за счет импеданса цепи и ограничение I²t аппаратом защиты.

2 Указания по ограничению температуры во взрывоопасных средах приведены в [3].

3 Для кабелей с минеральной изоляцией [9] в случае, когда стойкость к току короткого замыкания металлической оболочки кабеля больше, чем у проводников цепи, не требуется рассчитывать сечение металлической оболочки, используемой в качестве защитного проводника.

543.1.3 Сечение любого защитного проводника, который не является жилой кабеля или не проложен в общей оболочке с проводниками цепи, должно быть не менее:

— 2,5 мм² Cu или 16 мм² Аl, если есть механическая защита,

— 4 мм² Си или 16 мм² Аl, если механическая защита отсутствует.

Примечание — Это не исключает возможность использования стали в качестве защитного проводника (см. 543.1.2).

Защитный проводник, не являющийся частью кабеля, считается механически защищенным, если он проложен в трубе, коробе или другим подобным способом.

543.1.4 Если защитный проводник является общим для двух или более цепей, то его сечение выбирают следующим образом:

— рассчитывают в соответствии с 543.1.1, исходя из максимально ожидаемого тока короткого замыкания и времени отключения цепи или;

— выбирают по таблице 54.2 по отношению к цепи с максимальным сечением проводников цепи.

543.2 Типы защитных проводников

543.2.1 Защитные проводники могут быть представлены одним из нижеследующих типов или их комбинацией:

— проводники (жилы) многожильного кабеля;

— изолированный или голый проводник, который проложен в общей оболочке с рабочими проводниками;

— стационарно проложенные голые или изолированные проводники;

— металлические оболочки кабелей, экраны кабелей, броня кабелей, проволочная оплетка, концентрические проводники, металлические трубы, объекты, удовлетворяющие положениям перечислениям a) и b) 543.2.2.

Примечание — См. 543.8 по их расположению.

543.2.2 Если в установке есть низковольтные устройства защиты и управления (см. МЭК 61439-1 и МЭК 61439-2) или шинопроводы (см. МЭК 60439-2), то их металлические оболочки или рамы могут быть использованы в качестве защитных проводников при одновременном выполнении нижеследующих условий:

a) электрическая непрерывность предусмотрена конструкцией или установкой дополнительных перемычек таким образом, что обеспечивается защита от механических, химических и электрохимических повреждений;

b) они удовлетворяют указаниям 543.1;

c) должна быть предусмотрена возможность подключения других защитных проводников в предусмотренных точках.

543.2.3 В качестве защитных проводников и защитных проводников уравнивания потенциалов не следует использовать следующие металлические части:

— трубы систем водоснабжения;

— трубопроводы с горючими газами и жидкостями.

Примечание 1 — Катодную защиту см. 542.2.6;

— конструкции подверженные механическим нагрузкам в нормальных условиях;

— гибкие или мягкие проводники, за исключением специально предназначенных для этих целей;

— гибкие части;

— поддерживающие конструкции электропроводок, кабельные лотки и кабельные лестницы.

Примечание 2 — Примеры защитных проводников, включая защитные проводники уравнивания потенциалов, проводники защитного заземления и заземляющие проводники, относятся к случаю, когда их применяют для защиты от поражения электрическим током.

543.3 Электрическая непрерывность защитных проводников

543.3.1 Защитные проводники должны быть соответствующим образом защищены от механических повреждений, ухудшения состояния из-за химических и электрохимических воздействий, электродинамических и термодинамических сил.

Каждое соединение (например, болтовые соединения, зажимы) между защитными проводниками или между защитным проводником и другим оборудованием должно обеспечивать на длительный период электрическую непрерывность и соответствующую механическую прочность и защиту. Болты, соединяющие защитные проводники, не следует применять для другой цели.

Соединения не должны выполнять пайкой.

Примечание — У всех электрических соединений должны быть удовлетворительная тепловая емкость и механическая прочность, чтобы выдерживать любую комбинацию тока/времени, который может произойти в проводнике или в кабеле/оболочке с самой большой площадью поперечного сечения.

543.3.2 Соединения защитных проводников должны быть доступными для осмотра и испытаний за исключением соединений:

— заполненных компаундом;

— находящихся в закрытых полостях;

— в металлических трубах, коробах или сборных шин;

— выполненных сваркой;

— выполненных опресовкой.

543.3.3 В цепях защитных проводников не следует устанавливать отключающие устройства, однако в них могут быть соединения, предназначенные для проведения испытаний и разбираемые с помощью инструментов.

543.3.4 В случае осуществления мониторинга заземления, означенные устройства, (например, датчики, катушки, трансформаторы тока) не следует включать последовательно в цепь защитных проводников.

543.3.5 Открытые проводящие части аппаратов не должны использоваться в качестве защитных проводников другого оборудования, за исключением указанного 543.2.2.

543.4 PEN, PEL или РЕМ-проводники

Примечание — Поскольку эти проводники выполняют две функции функцию РЕ-проводника и N-, L- или как M- проводника, должны быть рассмотрены все требования применительно к соответствующим функциям.

543.4.1 PEN, PEL или PEM-проводники можно применять только в стационарных установках и с точки зрения механической прочности их сечение должно быть не менее 10 мм² по Cu или 16 мм² по Al.

Примечания
1 По причинам электромагнитной совместимости, PEN-проводник не следует применять после точки ввода в установку (см. МЭК 60364-4-44 (пункт 444.4.3)).

2 В соответствии с указаниями [4] не допускается применять PEN, PEL или РЕМ-проводники во взрывоопасных зонах.

543.4.2 Изоляция PEN, PEL или PEM-проводника должна быть рассчитана на напряжение линейных проводников.

Металлические оболочки электропроводок не следует использовать в качестве PEN, PEL или PEM-проводника, за исключением сборных шин, соответствующих требованиям МЭК 60439-2 и шинопроводов, соответствующих требованиям МЭК 61534-1.

Примечание — Вопросы электромагнитной совместимости, возникающие при вводе PEN, PEL или PEM-проводника внутрь оборудования являются прерогативой технического комитета по соответствующему оборудованию.

543.4.3 Если после точки установки функции нейтрального/ средней точки/ линейного и защитного проводников выполняют отдельные проводники, то не допускается присоединять нейтральный/ средней точки/ линейный проводник к заземленной части установки. Однако, можно из PEN, PEL или PEM-проводника сформировать несколько нейтральных/ средней точки/ линейных и защитных проводников.

PEN, PEL или PEM-проводник в этом случае должны присоединять к зажиму или шине, предназначенной для защитного проводника (см. рисунок 54.1а), если нет специального зажима или шины предназначенной для присоединения PEN, PEL или PEM-проводника (примеры даны на рисунках 54.1b и 54.1c).







Примечание — В системах с безопасным напряжением постоянного тока, например, в телекоммуникационных, нет PEL или PEM-проводника.

543.4.4 Сторонние проводящие части не могут использовать в качестве PEN, PEL или PEM-проводника.

543.5 Совмещенное защитное и функциональное заземление

543.5.1 При применении объединенных заземляющих проводников защитного и функционального заземления, в первую очередь следует выполнять требования к защитным проводникам. Требования, относящиеся к функциональному заземлению выполняют в дополнение, (см. МЭК 60364-4-44 (раздел 444)).

В системах постоянного тока для информационных технологий PEL или PEM-проводник также можно применять, как объединенный для функционального и защитного заземления.

Примечание — Подробную информацию см. МЭК 61140 (пункт 7.5.3.1).

543.6 Токи в защитных заземляющих проводниках

Проводник защитного заземления не следует применять в качестве проводящего пути для тока в нормальных эксплуатационных режимах (например, в соединениях с фильтрами, установленными по соображениям электромагнитной совместимости), см. также МЭК 61140.

Если в нормальном эксплуатационном режиме ток превышает 10 мА, то следует применять усиленный защитный проводник (см. 543.7).

Примечание — Емкостные токи утечки, например, создаваемые кабелями или двигателями, должны быть уменьшены при проектировании установки и оборудования.

543.7 Усиленные защитные проводники при токах утечки превышающих 10 мА

При подключении стационарного оборудования с токами утечки, превышающими 10 мА, к защитным проводникам предъявляют следующие требования:

— если у оборудования есть только одна точка (терминал) для подключения защитного проводника, то его сечение должно быть не менее 10 мм² по Cu или 16 мм² по Al по всей длине.

Примечание 1 — PEN, PEL или РЕМ проводник, выбранный в соответствии с требованиями 543.4, должен удовлетворять и этим требованиям;

— если у оборудования есть вторая точка (терминал) для подключения защитного проводника, должен быть проложен второй защитный проводник минимального сечения, требуемого для защиты от косвенного прикасания до точки, где сечение защитного проводника должно быть не менее 10 мм² по Cu или 16 мм² по Al.

Примечание 2 — В системе TN-C, где нейтральный проводник объединен с защитным проводником в единый PEN-проводник до зажима оборудования, ток защитного проводника рассматривают как ток нагрузки.

Примечание 3 — Оборудование с большими токами утечки может быть несовместимым с установками, в которых применяют защитные устройства дифференциального тока.

543.8 Размещение защитных проводников

Если для защиты от поражения электрическим током применяют устройство защиты от сверхтока, то защитный проводник должен быть объединен с фазными проводниками или проложен в непосредственной близости.



544 Защитные проводники уравнивания потенциалов

544.1 Защитные проводники уравнивания потенциалов, присоединяемые к главному заземляющему зажиму (шине)

544.1.1 Сечение защитных проводников уравнивания потенциалов, которые присоединяют к главной заземляющей шине (ГЗШ) должно быть не менее половины сечения самого большего защитного проводника установки и не менее:

— 6 мм² по Cu;

— или 16 мм² по Al;

— или 50 мм² по стали.

Сечение защитных проводников уравнивания потенциалов, которые присоединяют к ГЗШ не должно быть больше 25 мм² Си или эквивалентного для других материалов.

544.2 Защитные проводники уравнивания потенциалов для дополнительного уравнивания

544.2.1 Проводимость проводника уравнивания потенциалов, соединяющего две открытые проводящие части, должна быть не ниже минимальной проводимости защитного проводника из проводников, присоединенных к открытым проводящим частям.

544.2.2 Проводимость проводника уравнивания потенциалов, соединяющего открытую проводящую часть и стороннюю проводящую часть, должна быть не ниже проводимости соответствующего защитного проводника половинного сечения.

544.2.3 Проводник уравнивания потенциалов, соединяющий две сторонние проводящие части, должен соответствовать требованиям 543.1.3.

Заземляющий проводник: требования и особенности

Заземляющие проводники представляют собой обязательную часть электроустановок любого типа, от небольших бытовых приборов до трансформаторов. Необходимы как защитные элементы от случайного соприкосновения с деталями, находящимися под высоким напряжением.

Их правильный выбор и установка очень важны не только для обеспечения бесперебойной работы, но и для улучшения качества ее безопасности во время эксплуатации.

Содержание

• Немного теории
• Требования к заземлителям
• Общие требования к проводам заземления
• Требования к переносным заземлениям
• Выводы

Немного теории

Чтобы действовать максимально эффективно, необходимо знать некоторую терминологию. Так, глухозаземленная нейтраль — общая точка обмоток для электрического оборудования, которая присоединяется к заземлителю напрямую или с использованием малого сопротивления.

Важно знать следующую информацию:

1. Основных схем для подключения нейтрали оборудования насчитывается пять. Здесь электрические приборы подключают в звезду (начала обмотки присоединяют к фазным проводам).
2. В областях соединения обмоток потенциал будет равен нулю при идеальных условиях, как и у почвы. Из-за этого заземление нейтрального кабеля необходимо производить с использованием шины.
3. Нулевой провод — тот, что подключен к нейтрали. Как правило, его принято обозначать буквой N.
4. Нулевой защитный проводник заземления обозначается символом РЕ. Его подсоединяют к земле и непосредственно к оборудованию, благодаря чему оказывается возможным получение нулевого потенциала.

Существует три основных типа подключения:

1. TN-S. К нейтрали соединяют нулевой рабочий проводник и кабель защитного заземления, которые не соединяются до конечного потребителя.
2. TN-C. Заземляющий проводник и нейтраль соединяются в одной области, образовав сплошной проводник. Такой тип обозначают символом REN.
3. TN-C-S. Совмещает в себе два предыдущих. Для подключения к нейтрали используется один проводник, который впоследствии разделяется на два — зануления и заземления.

В сетях выше тысячи, требующих специальных знаний, применяется тип IT с применением изолированной нейтрали.

Требования к заземлителям

Главные требования к проводам-заземлителям зависят от места для их подключения. Так, проводы могут быть использованы как для непередвижных, так и передвижных электрических конструкций и приборов.

Следует обратить внимание, что основные требования к продукции, предназначенной для подключения этих типов установок, серьезно различаются. Перед непосредственным проведением работ их необходимо тщательно изучить и произвести все требуемые измерения.

В противном случае техника может выйти из строя, а сами механизмы будут представлять потенциальную опасность для жизни человека.

Общие требования к проводам заземления

Любой провод заземления должен снижать потенциал на электрооборудовании до близкого к нулю показателя. У него должна быть возможность пропускать такой же ток, значение которого в установке равно значению тока в коротком замыкании.

В связи с этим необходимо обратить внимание на следующие требования:

1. Сечение проводников заземления не должно быть больше, чем у фазных проводников. Последние должны обеспечивать постоянное протекание тока, защита находится в работе не более двух-трех секунд.
2. Все кабели должны иметь сечение и маркировки по ГОСТу.
3. Отдельный расчет показателя проводника заземления возможен. Следует применить формулу, содержащую ток короткого замыкания, способ укладки кабеля, тип проводника.

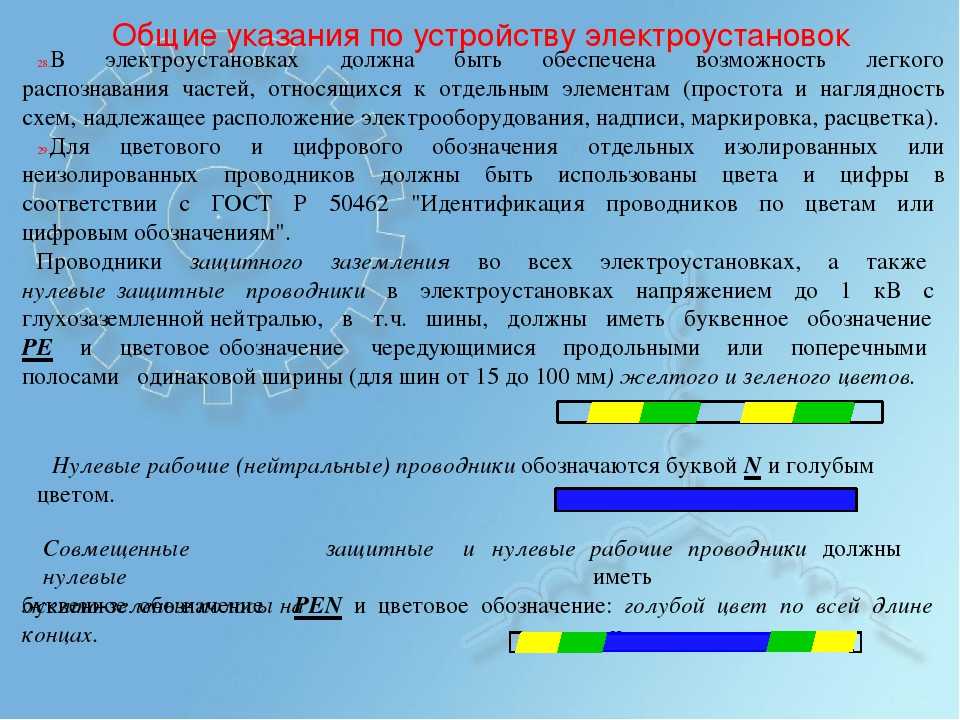

4. Нулевой провод, как правило, обозначают голубым цветом, заземление — желтым.
5. Качество заземления рассчитывают по измерению сопротивления. Как правило, параметр должен составить не больше 4 Ом. Число зависит от сопротивления только внутри проводника.
6. Наиболее качественного заземления можно добиться при использовании винтовых зажимов. Не рекомендуется делать нулевые проводники и заземление длиннее стандарта длины.
7. У медного провода для заземления минимальное сечение составит 4 квадратных миллиметров без защиты от повреждений и не менее 2,5 — при ее наличии.

Требования к переносным заземлениям

Переносные заземления должны соответствовать совсем другим требованиям, поскольку применяются к передвижным механизмам для обеспечения безопасных условий эксплуатации и работы.

Основные правила их использования выглядят следующим образом:

1. Данный тип проводников не оснащается изоляцией. Это необходимо, чтобы можно было легко обнаружить возможные механические повреждения или убедиться в их полной целостности. К устройствам контур заземления прикрепляется при помощи струбцины. Ее присоединение к заземлителю производится с использованием сварки.
2. Материал для проводника — медь. Такая продукция должна быть многожильной, а ее отдельные проводки — содержать не более пяти процентов брака.
3. Сечение данных заземлений должно быть не менее 16 квадратных мм, если применяется для механизмов с напряжением меньше 1000 В, и не менее 25 квадратных миллиметров, если больше.

Перед наложением заземления необходимо провести зачистку металлической поверхности. Можно достигнуть максимально доступного качества. Проверить его обычными способами достаточно сложно, поэтому чаще всего выполняют только экспериментальным путем.

Выводы

Соблюдение всех правил выбора и установки нейтральных проводов и кабелей заземления чрезвычайно важно для обеспечения качественной и бесперебойной работы электросистем стационарных и передвижных. Без этого нельзя создать безопасные условия эксплуатации техники и предупредить ее поломки.

Разобраться в основных требованиях к кабельной продукции не так сложно. В большинстве случаев произвести установку всех систем оказывается под силу даже простым обывателям.

За проводником заземления оборудования

Несмотря на то, что это довольно простой компонент, проводник заземления оборудования (EGC) играет жизненно важную роль в общей электрической системе.

Вы используете заземляющий проводник (EGC) для заземления нетоковедущих металлических частей оборудования. Его функция состоит в том, чтобы держать ваше оборудование как можно ближе к потенциалу земли и обеспечивать безопасный путь для протекания тока замыкания на землю. Правильно подобранный ЭГК защищает элементы цепи и оборудование, а также обеспечивает безопасность вашего персонала от поражения электрическим током. Рассмотрим подробнее рекомендации по установке.

NEC позволяет устанавливать EGC в кабелепроводе, кабельном лотке, кабельной броне или кабельной оболочке. в сек. 250-134(б) и разд. 300-3(b), EGC должен располагаться внутри того же канала, кабеля или иным образом проходить с проводниками цепи. Вы выбираете размер EGC на основе размера устройства защиты от перегрузки по току (OCPD), защищающего проводники рассматриваемой электрической цепи.

Размеры и установка EGC должны соответствовать правилам гл. 250-122 и Таблица 250-122. Там, где вам необходимо увеличить размер токонесущих проводников для компенсации падения напряжения, отрегулируйте EGC пропорционально площади кругового мила в секунду. 250-122(б) . NEC также позволяет запускать один EGC с несколькими цепями в одной и той же дорожке в секунду. 250-122(c), если вы выбираете его размер на основе самого большого устройства сверхтока, защищающего проводники в кабелепроводе или кабеле.

Например, если вы проложите три проводника № 10, два № 12 и три проводника № 14 в одном и том же кабельном канале, вы можете протянуть EGC № 10 через кабельный канал, который будет служить средством заземления для всех проводников цепи.

При установке EGC № 6 или меньше изоляция по всей длине должна быть зеленого цвета или зеленого цвета с одной или несколькими желтыми полосами. Вы также можете использовать полностью голый EGC при определенных условиях. Если для работы требуется EGC размером больше, чем медный или алюминиевый № 6, он должен иметь цветовую маркировку на каждом конце и в каждой точке, где доступен проводник.

NEC разрешает вам использовать следующие методы для идентификации EGC большего размера, чем № 6:

• Удаление изоляции или покрытия со всей открытой длины.

• Окрашивание открытой изоляции или покрытия в зеленый цвет.

• Маркировка открытой изоляции или покрытия зеленой лентой или зелеными клейкими этикетками.

При работе с цепью двигателя, где OCPD состоит из автоматического выключателя мгновенного отключения или устройства защиты двигателя от короткого замыкания (как разрешено в разделе 430-52), вы должны выбрать EGC на основе номинала устройство защиты двигателя от перегрузки. В любой конструкции EGC никогда не должен быть больше, чем самый большой незаземленный фазный провод, питающий двигатель.

Иногда вы сталкиваетесь с параллельным подключением проводников цепи и их прокладкой в ​​отдельных кабелепроводах. В этом случае вы должны запустить отдельный EGC в каждом канале. Вы выбираете размер EGC в соответствии с таблицей 250-122 на основе рейтинга OCPD, защищающего цепь [согласно гл. 250-122(е)]. Обратите внимание, что в каждом кабелепроводе необходимо установить полноразмерный EGC. Как видите, Кодекс 1999 года прекрасно представляет рекомендации по использованию EGC в удобном для пользователя формате.

Не пропустите новую конференцию EC&M Seminar по электропроводке в опасных зонах, представленную Джеймсом Столлкапом, ответственным редактором EC&M и бывшим главным инспектором по электротехнике.

250 — Заземление и соединение

250.25 — Системы заземления, разрешенные для подключения на стороне питания разъединителя

Краткий обзор:

Новый раздел создан для охвата требований к заземлению разрешенных разъединителей на стороне питания быть подключенным на стороне предложения услуги. Баллы пользователя Код на 250.24.

250,25 Системы заземления, разрешенные для подключения на стороне питания разъединителя.

Заземление систем, подключенных на стороне питания от сервисного разъединителя, как разрешено в 230.82, которые находятся в корпусах, отдельных от корпуса сервисного оборудования, должно соответствовать 250.25(A) или (B).

(A) Заземленная система. Если система энергоснабжения заземлена, заземление систем, разрешенных к подключению на стороне питания от сервисного разъединителя и установленных в одном или нескольких отдельных корпусах от корпуса сервисного оборудования, должно соответствовать требованиям 250.24(A) через (Д).

(B) Незаземленные системы. Если система электроснабжения не заземлена, заземление систем, разрешенных к подключению со стороны питания от сервисного отключения и установленных в одном или нескольких отдельных корпусах от корпуса сервисного оборудования, должно соответствовать требованиям 250. 24(E).

250.64(A) – Установка проводника заземляющего электрода в алюминиевые или алюминиевые проводники с медным покрытием

Краткий обзор изменений:

Язык кода был преобразован в формат списка для повышения ясности и удобства использования, а также для пояснения того, что выводы для алюминиевых или алюминиевых проводников с медным покрытием, расположенных внутри оборудования, «перечисленных и идентифицированных для окружающей среды», отделены от земли и могут быть заканчивается в пределах 450 мм (18 дюймов) от земли.

250,64 Установка проводника заземляющего электрода.

Проводники заземляющих электродов в сервисе, в каждом здании или сооружении, питающемся от фидера(ов) или ответвленной(ых) цепи(ей), или в отдельной системе должны быть установлены, как указано в 250.64(A)–(F) .

(A) Алюминиевые или покрытые медью алюминиевые проводники. И сертифицированы для окружающей среды
(1) Неизолированные или покрытые проводники без экструдированного полимерного покрытия не должны прокладываться в местах, подверженных коррозионным воздействиям, или прокладываться в непосредственном контакте с бетоном.
(2) Заделки, выполненные внутри наружных корпусов, которые перечислены и идентифицированы для окружающей среды, должны находиться в пределах 450 мм (18 дюймов) от нижней части корпуса.
(3) Неизолированные Алюминиевые или покрытые медью заземляющие электроды проводники, расположенные снаружи зданий или корпусов оборудования, не должны использоваться там, где они находятся в прямом контакте с каменной кладкой или землей или подвержены воздействию коррозионных условий. При использовании вне помещений алюминиевые или покрытые медью алюминиевые проводники заземляющих электродов не должны иметь заделку на расстоянии менее 450 мм (18 дюймов) от земли.

250.64(B)(2) и (B)(3) – Защита проводника заземляющего электрода от физического повреждения

Краткий обзор изменений:

В редакции поясняется, что Приложение 80 требуется, когда для защиты от физического повреждения проводника заземляющего электрода используется труба из ПВХ.

250,64 Установка проводника заземляющего электрода

(B) Крепление и защита от физических повреждений. Проводник заземляющего электрода или его оболочка должны быть надежно закреплены на поверхности, на которой они находятся, если они открыты. Допускается установка заземляющих электродов на элементах каркаса или через них.
(1) Не подвергается физическому повреждению. Медный или алюминиевый заземляющий проводник калибра 6 AWG или больше, не подверженный физическому повреждению, разрешается прокладывать по поверхности конструкции здания без металлического покрытия или защиты.
(2) Подвержен физическому повреждению. Медный или алюминиевый заземляющий проводник калибра 6 AWG или больше, подверженный физическому повреждению, должен быть защищен в жестком металлическом кабелепроводе (RMC), промежуточном металлическом кабелепроводе (IMC), жестком поливинилхлоридном кабелепроводе (ПВХ) сортамента 80, кабелепроводе из армированной термореактивной смолы типа XW (RTRC-XW), электрические металлические трубки (EMT) или кабельная броня.
(3) Менее 6 AWG. Проводники заземляющих электродов меньше 6 AWG должны быть защищены RMC, IMC, PVC Schedule 80, RTRC-XW, EMT или кабельной броней.

250.68(C)(3) – Соединения проводников заземляющего электрода в системе арматурных стержней

Краткий обзор изменений:

Добавлены новые положения, поясняющие, что система арматурных стержней в основании или фундаменте не подходит в качестве проводника для межсоединения другие заземляющие электроды.

250.68(C)(3) Проводник заземляющего электрода и соединительная перемычка Подключение к заземляющим электродам.

Соединение проводника заземляющего электрода на объекте, в каждом здании или сооружении, питаемом фидером(ами) или ответвленной(ыми) цепью(ями), или в отдельно выделенной системе и связанных с ней соединительных перемычках как указано в 250.68(A)-(C).

(C) Соединения проводников заземляющего электрода. Проводники заземляющего электрода и соединительные перемычки разрешается подключать в следующих местах и ​​использовать для расширения соединения с электродом (электродами):
(1) Внутренний металлический водопровод…( см. полный текст кода в NEC)
(2) Металлический каркас здания…( полный текст кода в NEC)
(3) Электрод арматурного типа в бетонном корпусе, установленный в соответствии с 250.52(A)(3) с дополнительной секцией арматуры, простирающейся от его местоположения в бетонном фундаменте или подошве до доступного места, не подверженного коррозии, должен быть разрешен для соединения. проводников заземляющих электродов и соединительных перемычек. Удлинитель арматуры не должен контактировать с землей без защиты от коррозии . в соответствии со следующим:
(a) Дополнительная секция арматуры должна быть непрерывной с арматурой заземляющего электрода или должна быть соединена с арматурой заземляющего электрода и соединена вместе обычной стальной проволокой, экзотермической сваркой, сваркой или другим способом. эффективные средства.
(b) Удлинитель арматуры не должен контактировать с землей без защиты от коррозии.
(c) Арматура не должна использоваться в качестве проводника для соединения электродов систем заземляющих электродов.

250.104(A)(1) – Соединительные перемычки, используемые для соединения металлических систем водопровода Требования

Краткий обзор:

Соединительные перемычки, используемые для соединения металлических систем водопровода, не требуются быть больше 3/0 меди или 250 тыс.см3 алюминия или плакированного медью алюминия.

250.104 Склеивание трубопроводных систем и открытых металлических конструкций.

(A) Металлический водопровод. Система металлических водопроводных труб должна быть соединена в соответствии с требованиями 250.104(A)(1), (A)(2) или (A)(3) настоящего раздела . (1. Генеральный. Металлические системы водопроводных труб, установленные в здании или сооружении или присоединенные к ним, должны быть соединены с любым из следующего:
(1) Кожух сервисного оборудования
(2) Заземленный проводник в сервисе
(3) Проводник заземляющего электрода, если он достаточного размера
(4) Используется один или несколько заземляющих электродов, если проводник заземляющего электрода или соединительная перемычка к заземляющему электроду имеют достаточный размер Заземляющая перемычка(и) должна быть установлена ​​в соответствии с 250. 64(A), 250.64(B) и 250,64(Е). Точки крепления соединительной перемычки (перемычек) должны быть доступны. Соединительные перемычки должны иметь размеры в соответствии с таблицей 250.102(C)(1), за исключением того, что они не должны быть больше, чем 3/0 меди, или алюминия 250 тыс.смил, или алюминия, плакированного медью, и за исключением случаев, разрешенных в 250.104. (А) (2) и 250.104(А)(3).

250.104(A)(3) – Здания или сооружения, питаемые от фидера(ов) или ответвленной(ых) цепи(ей)

Краткий обзор: склеивание металлических водопроводных систем при питании здания или сооружения от фидерной или ответвленной сети. Ссылка изменена с Таблицы 250.102(C)(1) на 250.102(D) (и Таблицы 250.122).

250.104 Склеивание трубопроводных систем и открытых металлических конструкций.

(A) Металлический водопровод. Система металлических водопроводных труб должна быть соединена в соответствии с требованиями 250.104(A)(1), (A)(2) или (A)(3) данного раздела.

(3) Множественные Здания или сооружения, питаемые фидером(ами) или ответвленной(ыми) цепью(ями). Металлическая водопроводная система (системы), установленная или прикрепленная к зданию или сооружению, должна быть соединена с любым из следующего:0075 (2) Заземляющий провод оборудования проходит вместе с питающими проводами
(3) Используется один или несколько заземляющих электродов. (D) исходя из размера питающих или ответвленных проводников, питающих здание или сооружение . Соединительная перемычка не должна быть больше наибольшего незаземленного фидера или проводника ответвления, питающего здание или сооружение.

250.109 – Металлические корпуса для соединения соединительных перемычек или проводников заземления оборудования

Краткий обзор изменений:

Новый раздел, указывающий, что металлические корпуса могут использоваться для соединения соединительных перемычек или проводников заземления оборудования или того и другого вместе, чтобы стать частью эффективного пути тока замыкания на землю.

250.109 Металлические корпуса

Допускается использование металлических корпусов для соединения перемычек или заземляющих проводников оборудования или того и другого вместе, чтобы они стали частью эффективного пути тока замыкания на землю. Металлические крышки и металлические фитинги, прикрепленные к этим металлическим корпусам, должны рассматриваться как соединенные с соединительными перемычками или заземляющими проводниками оборудования или с тем и другим.

250.121(B) – Ограниченное использование металлических каркасов в качестве заземляющих проводников оборудования

Краткий обзор изменений:

Новый подраздел запрещает использование конструкционного металлического каркаса здания или сооружения в качестве заземляющего проводника оборудования.

250.121 Ограниченное использование заземляющих проводников оборудования.

(B) Металлический каркас здания или конструкции. Конструкционный металлический каркас здания или сооружения не должен использоваться в качестве заземлителя оборудования.

250.122(B), Исключение — изменение размера ЭКГ для обеспечения эффективного пути тока замыкания на землю

Краткий обзор изменений:

В редакциях поясняется, что корректирующие и/или поправочные коэффициенты не требуют увеличения размера EGC. Добавлено новое исключение, позволяющее квалифицированному специалисту определить размер EGC при условии, что может быть установлен эффективный путь тока замыкания на землю.

250.122 Размер проводников заземления оборудования.

(B) Увеличение размера. Если Где незаземленные проводники увеличены в размере по любой причине, отличной от требований в 310.15(B) или 310.15(C) от минимального размера, который имеет достаточную силу тока для предполагаемой установки , проводники заземления оборудования проволочного типа, если , где установлен , должны быть увеличены в размере пропорционально, в соответствии с , к увеличению площади круглых мил незаземленных проводников.
Исключение: Размеры заземляющих проводников оборудования должны определяться квалифицированным лицом для обеспечения эффективного пути тока замыкания на землю в соответствии с 250.4(A)(5) или (B)(4).

250.148 – Целостность заземляющих проводников оборудования в коробках

Краткий обзор изменений:

Редакция разъясняет, что все проволочные заземляющие проводники оборудования, связанные с любым из этих сращиваемых проводников цепи, должны быть подключены внутри коробки или к коробке .

250.148 Целостность заземлителей оборудования и присоединение заземлителей оборудования к в коробках.

Если проводники цепи сращиваются внутри коробки или заканчиваются на оборудовании внутри коробки или поддерживаются коробкой, все проводники заземления оборудования проводного типа, связанные с любым из этих проводников цепи, должны быть подключены внутри коробки или к коробке с устройствами, подходящими для использования в соответствии с 250. 8 и 250.148(А) по (Э) (Г).
Исключение: Проводник заземления оборудования, разрешенный в 250.146(D), не должен подключаться к другим проводникам заземления оборудования или к коробке.

(А) Соединения и соединения. Соединения и сращивания должны быть выполнены в соответствии с 110.14(B), за исключением того, что изоляция не требуется.

(B) Целостность заземляющего проводника оборудования. Расположение заземляющих соединений должно быть таким, чтобы отключение или удаление светильника, розетки, светильник или другое устройство, питаемое от коробки, не мешает и не прерывает заземление электрическую непрерывность заземляющего проводника(ов) оборудования, обеспечивающего эффективный путь тока замыкания на землю.

(С) Металлические ящики. Соединение, не используемое ни для каких других целей, должно быть выполнено между одним или несколькими заземляющими проводниками оборудования и металлической коробкой с помощью заземляющего винта, который не должен использоваться ни для каких других целей, оборудования, указанного для заземления, или перечисленного заземляющего устройства и заземляющий провод(а) оборудования в соответствии с 250. 8.

(D) Неметаллические коробки. Один или несколько заземляющих проводников оборудования, вводимых в неметаллическую распределительную коробку, должны быть расположены таким образом, чтобы можно было выполнить соединение с любым фитингом или устройством в этой коробке, требующим подключения к заземляющему проводнику оборудования.

(E) Припой. Соединения, зависящие исключительно от пайки, не должны использоваться.

250.184(C), Исключение – Исключение для многозаземленных нейтральных систем

Краткий обзор изменений:

Добавлено новое исключение для облегчения соединения нейтрального проводника с заземляющим электродом в непрерывном проводнике длиной более 400 м (1300 футов), если единственной целью снятия оболочки кабеля является соединение нейтрального проводника к заземляющему электроду в системе с многозаземленной нейтралью.

250.184 Системы с глухозаземленной нейтралью

(C) Системы с многозаземленной нейтралью. Если используется система с многозаземленной нейтралью, должно применяться следующее:
(1) Нейтральный провод системы с глухозаземленной нейтралью допускается заземлять более чем в одной точке. Заземление должно быть разрешено в одном или нескольких из следующих мест:
(a) Трансформаторы, питающие проводники к зданию или другому сооружению
(b) Подземные цепи, где нейтральный проводник открыт
(c) Воздушные цепи установка на открытом воздухе
(2) Многозаземленный нейтральный проводник должен быть заземлен на каждом трансформаторе и в других дополнительных местах путем присоединения к заземляющему электроду.
(3) По крайней мере, один заземляющий электрод должен быть установлен и подключен к многозаземленному нейтральному проводу через каждые 400 м (1300 футов).
(4) Максимальное расстояние между любыми двумя соседними электродами не должно превышать 400 м (1300 футов).
(5) В многозаземленной экранированной кабельной системе экран должен быть заземлен в каждом стыке кабеля, который подвергается контакту с персоналом.
Исключение: В многоточечной заземленной системе заземляющий электрод не требуется для соединения нейтрального проводника в непрерывном проводнике длиной более 400 м (1300 футов), если единственной целью снятия оболочки кабеля является соединение нейтральный проводник к заземляющему электроду.

250.187 – Системы с заземлением через импеданс

Краткий обзор:

Системы с заземлением через импеданс. Изменения уточняют, что проводник от нейтральной точки трансформатора до заземляющего устройства полного сопротивления не соответствует определению нейтрального проводника в статье 100, поскольку он не предназначен для передачи тока при нормальной работе.

250,187 Системы с заземленной нейтралью.

Импеданс заземления нейтраль системы, в которых полное сопротивление заземления, обычно резистор, ограничивает ток замыкания на землю, должны быть разрешены при соблюдении всех следующих условий:
(1) установка.
(2) В системе установлены детекторы грунта.
(3) Линейно-нейтральные нагрузки не обслуживаются. Системы с заземленной нейтралью по импедансу должны соответствовать положениям 250.187(А)-(D).

(А) Местоположение. Импеданс заземления должен быть вставлен в проводник заземляющего электрода между заземляющим электродом системы питания и нейтральной точкой питающего трансформатора или генератора.

(B) Идентифицировано и Изолировано. Нейтральный проводник должен соответствовать обоим из следующих требований: Заземленный проводник должен быть изолирован для максимального напряжения нейтрали. Нейтральный проводник должен быть идентифицирован. Нейтральный проводник должен быть изолирован для максимального напряжения нейтрали.
Информационное примечание: Максимальное напряжение нейтрали в трехфазной системе «звезда» составляет 57,7% от междуфазного напряжения.
