Трехфазная вилка и розетка: Трехфазная розетка — устройство, виды раземов и схема подключения

Содержание

Как выполняется подключение розетки 380в

Розетки и вилки 380В

Электророзетки 380В достаточно широко применяются для подключения двухфазного и трехфазного силового электрооборудования. Преимущественно это передвижные электроустановки для которых требуется перемещение по площади проведения работ, либо работа которых необходима лишь периодически.

Для стационарных электроустановок целесообразнее применять подключение через коммутационные аппараты способные обеспечить защиту электрооборудования и дистанционное управление им.

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями. В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Богатство моделей розеток на 380В

  • Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Отличия фазных и линейных напряжений

  • Напряжение между каждым из этих проводов и землей составляет 220В. Это называется фазное напряжение. В большинстве случаев именно оно подается в наши дома и квартиры. Для этого используется один из трех фазных проводов и нулевой провод (см. Заземление и нулевой провод: как отличить).

Фазное и линейное напряжение

  • А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
  • Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
  • Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?

Количество проводов для трехфазной и однофазной сети

  • В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
  • Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал.
    Такой проводник обозначается как «PE».

Розетка 380В 2Р+PE

Исходя из всего вышесказанного существует несколько типов розеток на 380В.

Первым типом является розетка 2Р+РЕ.

Она имеет два фазных или как их еще называют силовых контакта, а также один заземляющий контакт.

Розетка 380 3Р+РЕ

Следующим возможным вариантом является розетка 3Р+РЕ.

Она имеет три силовых контакта и один заземляющий.

Вилка 380 3Р+N

Еще одним вариантом, предлагаемым на рынке, является розетка и вилка 3Р+N.

Она нечем не отличается от розетки 3Р+РЕ и фактически является этой розеткой.

Тут имеет место ошибка продавцов, которые позиционируют ее неправильно.

Розетка 3Р+РЕ+N

Последним возможным вариантом является электророзекта на 380 В 3Р+РЕ+N.

У данного типа розетки имеется три контакта для подключения трех фазных проводников, один контакт для подключения заземляющего проводника и один контакт для подключения нулевого провода.

Особенности розеток 380В

Рассматривая типы розеток нельзя не отметить, что они отличаются от привычных розеток на 220В не только визуально. Здесь есть масса отличий, на которые так же стоит обратить внимание.

Типы розеток 380В

Итак:

  • Прежде всего это блокировка вилки и розетки от несимметричного подключения. Дело в том, что для розеток 380В очень важно чтоб фазный контакт вилки был подключен к фазному контакту розетки. Это же касается нулевых и заземляющих проводников. В противном случае может произойти короткое замыкание.
  • Дабы исключить вероятность такого несимметричного соединения производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает вероятность неправильного включения.

На фото нормы расположения контактов и блокировочных устройств

  • Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки в 25, 63, 125А для которых предназначены данные розетки достаточно значительные. А розетка не имеет дугогасящих элементов для отключения таких токов. В результате попытки изъятия вилки и розетки под нагрузкой можно не только полностью их спалить, но и получить очень опасные электрические и тепловые ожоги.

Розетка 380В с электрической блокировкой

Поэтому производители оборудуют розетки механической или электрической блокировкой. Так как электрическая блокировка достаточно сложна в устройстве и подключении, да и цена такой розетки будет на порядок выше, то преимущественно используют механическую блокировку.

Механическая блокировка так же бывает нескольких видов. Но на рынке зачастую представлены розетки с простейшей ручной блокировкой.

Она блокирует вилку с розеткой от случайной потери контакта, а также требует определенного действия от человека перед изъятием вилки. Предполагается, что это действие заставит человека вспомнить о необходимости отключить электрооборудование перед изъятием из розетки.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

  • Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

  • Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
  • Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

  • После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
  • Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления.
    Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

  • После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

  • Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

  • Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
  • После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
  • Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Розетка 380 В – виды, характеристики и подключение

Выбираем розетку на 380В

Для подключения мощных временных электроприемников достаточно часто используют розетки на 380 вольт. Этот вид коммутационных устройств позволяет обеспечить надежное и качественное подключение к электрической сети электрооборудования номинальной мощностью до 25кВт.

При это розетки данного типа имеют достаточно широкую номенклатуру и позволяют обеспечивать их подключение практически в любых электрических сетях. А конструкция большинства розеток обеспечивает защиту от неправильных действий обслуживающего персонала. Но давайте обо всем по порядку.

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Разбираемся в маркировке розеток на 380В

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323. 1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

Итак:

  • Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
  • Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
  • Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

Определяем уровень защиты розетки от пыли и влаги

Обратите внимание! Каждая на 380 в розетка должна содержать информацию о отсутствии или наличие блокировочного устройства. Если оно имеется, то должна быть информация механическая она или электрическая. Данная блокировка необходима для исключения ошибочных действий по извлечению вилки из розетки при работающем электроприборе или инструменте.

  • Так же обязательно обратите внимание на тип крепления розетки. Ведь на рынке достаточно широко представлены как стационарные, так и розетки с вилками для переносок. Цена у этих моделей иногда достаточно сильно отличается, что связано с тем, что розетки для переносок имеют зачастую более высокую степень защиты от влаги и пыли.

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

На фото представлено расположение контактов у розеток различных конфигураций

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

Итак:

  • Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

Обратите внимание! Некоторых смущает тот факт, что сеть 380В может быть образована двумя проводниками. Ведь как известно наша сеть имеет трехфазное исполнение. Но для некоторых приборов достаточно только двух фаз, ведь линейное напряжение между ними будет те самые 380В. Третий же проводник просто остается не задействованным.

  • Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
  • Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Особенности розеток на 380В

Для многих может показаться неважным какие силовые розетки 380в и где использовать. Главное наличие необходимого количества контактов, а там мы уж сами разберемся что и куда подключать. Но все не так просто.

Нормы расположения заземляющего контакта различных видов розеток на 380В

  • Дело в том, что вилку, предназначенную для розетки 2Р+N+PE вы не вставите в розетку 3Р+N. Хотя количество контактов у них одинаково. Дело в том, что ГОСТ Р 51323.1-99 четко нормирует расположение контактов и их размер для каждого возможного варианта розеток.
  • Каждая розетка в нижней части имеет направляющую, которая не позволяет вставлять вилки неправильным положением. Ведь многие мощные потребители электроэнергии достаточно трепетно относятся к чередованию фаз и допустить изменения здесь никак нельзя.
  • Кроме того, во всех розетках инструкция требует соблюдать нормы ПУЭ, которые требуют обеспечить первоочередное замыкание заземляющих контактов. В связи с этим контакт PE любой розетки имеет больший диаметр, а на вилке данный контакт несколько длиннее.
  • Ну и на последки строго нормируется расположение фазных, нулевых и защитных контактов в розетках разных типов. Для розеток разных типов угол между этими контактами разный, что не позволит вам использовать разные вики и розетки. Более подробно с этой особенностью вы можете познакомится на видео.

Подключение розеток на 380В

Ну и напоследок хотелось бы коснуться вопроса подключения розетки и вилки на 380 вольт. Дело в том, что данные коммутационные приборы достаточно требовательны не только к качеству, но и соблюдению норм подключения.

Схема подключения розетки 3Р+N+PE

  • Прежде всего остановимся на вопросе используемого провода или кабеля. Согласно табл. 107 ГОСТ Р 51323.1-99 розетка на 16А должна обеспечивать возможность подключения провода сечением от 1,5 до 4 мм2 (см. Выполняем расчет сечения провода по мощности), вилка от 1,5 до 2,5 мм2, а заземляющего проводника в обоих случаях до 6 мм2. Соответствующие нормы действуют и для других типоразмеров розеток и вилок.
  • Если вы решили выполнить подключение своими руками, то прежде всего вам следует вскрыть розетку и завести кабель. После этого производим подключение фазных проводников. Их необходимо подключить к контактам L1, L2 и L3 для розеток 3Р.
  • Затем при наличие соответствующих контактов подключаем нулевой провод и провод заземления. Они имеют обозначение согласно норм ПУЭ.
  • После этого приступаем к подключению вилки. Здесь мы проделываем те же операции. Сначала вскрываем вилку и заводим кабель. Затем подключаем фазные проводники к соответствующим контактам. Они имеют такую же маркировку, как и розетка силовая 380в.
  • После этого производим подключение нулевого (см. Заземление и нулевой провод: как отличить) и защитного провода при их наличии. На этом весь процесс подключения окончен. Здесь важно отметить, что следует соблюдать чередование фаз при подключении. Но так как фазировку мы проверить не можем, то правильность чередования фаз проверяется только пробным включением.

Вывод

Как видите силовые розетки 380в имеют достаточно много отличий от обычных розеток на 220В. И они заключаются не только во внешнем различии.

Ведь это уже достаточно ответственный коммутационный аппарат, к которому предъявляются повышенные требования. Поэтому еще на стадии выбора розетки и вилки советуем вам ознакомится со всеми аспектами, дабы в последствии не ошибиться.

Силовая розетка — рекомендации по выбору и установке розетки своими руками

Для подключения бытовых приборов, имеющих как стандартный, так и более высокий параметр потребляемой мощности, используются силовые розетки. Это в полной мере относится к стиральным машинам, утюгам, котельному оборудованию или электроплитам. Но параметр мощности оказывает влияние на тип такого устройства.

А какие виды розеток существуют, в чем их особенности, мы расскажем в нашей статье.

Краткое содержимое статьи:

Назначение и конструкция

Любую силовую розетку можно рассматривать как электрический разъем. В нем конструктивно предусмотрены контакты, которые соединяются и разъединяются. Именно благодаря им происходит подключение потребителей к электросети. Разъемы могут быть однофазными или трехфазными. В последнем случае ограничивающим параметром тока будет 380 В.

Среди существующих типов в наибольшей степени популярностью пользуются штепсельные разъемы. Для изготовления силовых конструкций используется пластик сверхвысокого качества, что видно на фото силовых розеток. Материал должен быть не только прочным, но и обеспечивать стойкость к процессу горения.


Дополнительно устройства отличаются и такими свойствами:

  • антикоррозийная защита металлических компонентов;
  • защита от проникновения внутрь пыли, воды, влаги, бензина;
  • влагостойкость и сохранение работоспособности при широком разбросе температур.

В разъемах штепсельного типа кабель, обеспечивающий прохождение тока, фиксируется специальной скобой. Она имеет округлую форму и отличается гибкостью. Соединения обеспечиваются использованием клемм из луженой меди.

Особенность состоит в том, что внутренние контакты обустроены стандартно, разноцветные провода соотносятся с разными параметрами напряжения. Поэтому ошибиться в подключении достаточно сложно.

Разновидности устройств

В зависимости от характеристик электросети в доме можно использовать однофазные или трехфазные модели. Популярностью пользуются разъемы, которые имеют разное число контактов, например:

  • земля, фаза, ноль;
  • 3 фазы с нолем;
  • земля, 3 фазы и обязательный ноль.

Существующие виды силовых розеток позволяют использовать разъемы в переносном и стационарном исполнении. Дополнительно выделяются и другие варианты устройств.


Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Уровень защищенности

Если вы хотите узнать, как выбрать силовую розетку, то целесообразно обратить внимание на еще один важный параметр – устойчивость к внешним факторам. Следует подбирать и маркировку. Например, в часто используемом классе защиты IP44 первая цифра – это уровень защиты от пыли (меняется в пределах 0-6), а вторая – влагоустойчивость (диапазон 0-8).

Особенности конструктивного исполнения

Наиболее простым технологическим решением являются конструкции, рассчитанные на переменный ток без заземления. Силовые розетки с заземлением имеют не только отверстия под стандартную вилку, но и специальный штекер, выполняющий функции заземлителя. Он может также находиться и сбоку в виде контактов.

При использовании данной модели соединение заземляющих контактов происходит до момента прикосновения силовых элементов и штекеров вилки.

В конструкции может быть предусмотрена особая защитная система. Например, в некоторых моделях предусмотрены специальные шторки на отверстиях под вилку. Они открываются только в том случае, если входят два штыря одновременно. Удобно использование разъемов со встроенными в корпус выталкивателями, активизирующимися при нажатии на кнопку.

Иногда производители устанавливают специальный таймер, на котором можно задать время соединения или размыкания контактов. Не теряют популярности и модификации с УЗО – это прекрасное решение для зон с высоким уровнем ответственности по электротехническому параметру.


Стандарты и эксплуатация

Длительность периода пользования розетками зависит от числа фактически реализованных циклов «включение-выключение». Для качественных изделий этот параметр равен 100 тыс. циклов, а низкокачественные могут не продержаться и 20 тыс. Имеется особенности и в типе контактного механизма.

Самым надежным считается пружинный тип с контактными лапками. Возможно использование и зажимов. Они могут быть ускоренными и двойными. Использовать быстрозажимный вариант легче, но и стоить он будет на порядок выше.

Учитываются также и существующие стандарты. Если в обычных розетках, популярных ранее, использовался диаметр вилочного отверстия 4 мм, то у евророзеток он составляет 4,8 мм.

Выбор и подключение

Прежде чем начинать подключение силовой розетки своими руками, целесообразно оценить, насколько верно вы выбрали тип и вид устройства.

Во внимание принимают несколько параметров:

  • Во-первых, это место установки и особенности электропроводки, способ ее укладки.
  • Во-вторых, важно рассчитать требуемый номинал.
  • В-третьих, наличие заземляющей защиты.
  • Ну и, в-четвертых, стоимость розетки и качество ее исполнения.

В дополнение к силовым разъемам приобретаются и активно используются разнообразные аксессуары – удлинители, разветвители, приспособления для защиты детей, переходники и адаптерные устройства.

Электропитание сначала поступает на разъемы, а затем с вилки снимается на точку потребления. Зажимы с клеммами винтового типа позволяют обеспечить надежное соединение проводки с контактами.

Выбирать кабель для силовой розетки можно с проводкой гибкого типа. Но если вы работаете с многожильной проводкой, то контакты надо регулярно обслуживать, оценивая их состояние. Поэтому часто рекомендуется заменить лужение наконечниками.

Следует избегать чрезмерного разогрева контактов. Для этого учитывают номинал тока. Его величина определяется площадью сечения жилы и соединительных контактов.


Монтаж розетки для электроплиты

Силовые блоки розеток, которые ставятся для питания требовательного к мощности оборудования, должны выбираться с учетом высоких параметров электробезопасности.

Стандартные розетки ориентируются на ток в 10 или 16А. При подключении более мощного тока произойдет разогрев контактов. Чтобы этого не произошло, необходимо использовать устройства на 32А с кратковременной нагрузкой 40А для мощности потребления менее 7 кВт и 63А, если потребляемая мощность превышает 7 кВт.

Наилучшим решением при подключении электроплиты и других мощных агрегатов будет трехфазное питание. Если вы берете силовые розетки на 3 фазы, то в них будет до 5 контактов.

Разбираясь с тем, как установить силовую розетку для плиты, следует остановить выбор на накладной конструкции с использованием медного многожильного кабеля с сечением каждой жилы 3х4 мм. Подключение на разъем и вилку производится по установленной схеме. Кабель должен проходить через защитное автоматическое устройство в 40А.

Если вы столкнулись с отсутствием контура заземления, то кабель нужно «подвесить» на специальную конструкцию из металла в электрощите. А вот соединение на металлический корпус щита или заземление на нулевой провод не допускается. Контакты должны быть зачищены и защищены от окисления.

Рекомендуется использование технологии лужения или обжимки латунной гильзой. Чтобы не допустить окисления и последующего замыкания, все контакты должны иметь прочное крепление, исключающее перегрев.

С силовыми разъемами мы сталкиваемся постоянно. Их монтаж требует знаний в области электротехники. Особенно это касается установки розеток под мощное электрооборудование. Именно поэтому рекомендуется делегировать эти функции специалистам.

Фото силовых розеток

Трехфазная розетка: подключение, установка, проверка фаз

Не так давно, трехфазный ввод на объект потребителя считался прерогативой промышленных предприятий. Хотя, если разобраться детально в схемах энергоснабжения многоквартирных домов, выяснится, что жильцы получают заветный 220 вольт именно от трехфазного щита питания. Наверняка, многие из вас замечали, что при аварии на электрической магистрали питание может пропадать не во всем доме сразу, а как бы в шахматном порядке. При этом, в разговорах среди ремонтников звучит фраза: «вторую фазу выбило…».

Это означает, что потребители в многоэтажке распределены на три группы (как правило, с равномерной нагрузкой). На объект заведен трехфазный силовой кабель (четырех жильный, без учета отдельной шины рабочего заземления) с общим прибором учета и единым автоматом. На выходе 3 линии с напряжением 380 вольт между ними, и рабочий нуль. Далее, по каждому из трех направлений, прокладывается двухжильный силовой провод (без учета рабочего заземления), на котором между фазой и нулем привычные 220 вольт.

Поскольку потребители в своих поквартирных распределительных щитках имеют доступ только к одной фазе, такое электропитание к трехфазному все-же не относится.

Однако есть жилые дома (включая многоквартирные), в которых вводной щиток выглядит так же, как на предыдущей иллюстрации. Например, дома, в которых нет природного газа. Зачастую в квартирах устанавливаются трехфазные электроплиты. Три фазы могут понадобиться в помещениях с электрическим водонагревателем или отопительным котлом. Такое электрооборудование тоже может использовать три фазы с напряжением 380 вольт.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

Важно! Если у вас в доме установлена розетка на 3 фазы, подключать к ней мощные однофазные потребители без специально коммутации входных клемм запрещено!

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

  1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
  2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.
    Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

    или вот так:

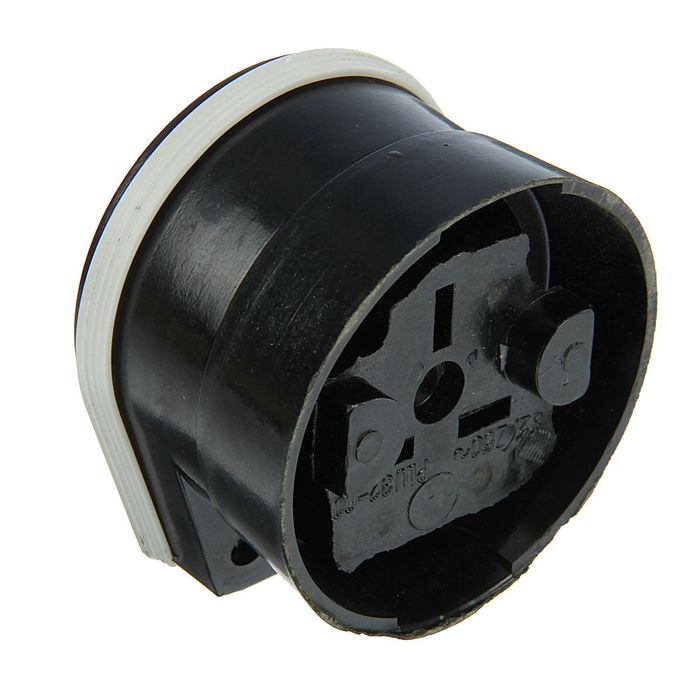

    Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

    Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

    Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

  3. По способу монтажа есть три основных модификации:
    • Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.
    • Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
    • Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Правильно подключаем к вводному устройству

В первую очередь, разберемся с цветовой маркировкой. Силовой кабель для трехфазного подключения может иметь европейские цвета, или соответствовать Правилам устройства электроустановок. В первом случае фазы маркируются коричневым, белым (серым) и черным цветом оболочки. Во втором — (что маловероятно для жилых домов), желтым, зеленым и красным. Общее у кабелей одно: равно как и в однофазной системе, рабочий нуль будет синим (голубым), а защитное заземление желтым с зеленой полосой по длине провода.

После трехфазного прибора учета (электросчетчика), должен быть установлен четырехполосный автомат. Именно на 4 линии: поскольку и фазы, и нуль при необходимости должны отключаться.

Важно! Защитное заземление заводится в розетку без возможности его разрыва коммутационным устройством (автоматом)!

В принципе, привязка конкретных линий к номерам контактов никакими инструкциями не определена. Каждый пользователь сам определяет, как именно подключить трехфазную розетку.

По негласным правилам, на четырех контактной розетке (к примеру), рабочий нуль располагается справа.

А на 5-контактной (с защитным заземлением) в центре.

Для уличной розетки с защитой от попадания пыли и влаги, так же существует типовая схема разводки линий.

И все-же, трехфазные потребители соединяются с точкой питания индивидуально, универсальности быть не может. Если вы вводите в эксплуатацию электроплиту — на входной коммутационной колодке есть несколько вариантов организации питания: на 220 или 400 вольт.

По умолчанию могут быть установлены перемычки, которые приведут к короткому замыканию между фазами. Поэтому сначала следует изучить инструкцию к электроустановке, а затем планировать расположение контактов в розетке.

Установки с трехфазными электромоторами имеют свой порядок питания. Опять же возвращаемся к основному правилу: никакой универсальности.

Проверка фаз с помощью мультиметра

Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.

Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.

  1. Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
  2. При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».

Важно! Данный способ работает лишь в случае, когда заземление организовано согласно Правилам устройства электроустановок, и не имеет физической связи с рабочим нулем.

Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.

Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.

Установка розетки

В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:

В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.

При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.

При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.

Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.

Видео по теме

Трехфазная розетка – устройство, схемы сборки, заземление

В отличие от бытовой двухфазной, трехфазная розетка подключается одним строго определенным порядком контактов. Если в некоторых случаях разрешается менять между собой расположение фазных проводов, то перепутать фазу и ноль нельзя – это гарантированное короткое замыкание проводки. Как итог – трехфазные розетки и вилки имеют конструкцию, исключающую неправильное подключение.

Разновидности трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

Четырехконтакные розетки

Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки

Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке.

Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Как подключаются фазные провода

Если к розетке будет подключаться электронагреватель или подобное устройство, в котором нет электродвигателя, то порядок подсоединения фазных проводов не имеет значения – устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно надо проверить в правильную ли сторону он крутится. Если вращение происходит в противоположном от требуемого направлении, то надо поменять местами любые два фазных провода – в самой розетке, на вилке или на клеммах двигателя.

В идеальном варианте электрики должны проверять порядок подключения фаз, чтобы везде один и тот же двигатель крутился в одну и ту же сторону. На практике же, такое устройство как электродвигатель устанавливается стационарно и гораздо проще поменять местами контакты, чем соблюдать схемы подключения. Особенно это касается предприятий, которые работают много лет, и на которых эти самые схемы уже неоднократно менялись и переподключались под разные нужды.

Трехфазные розетки и заземление

подключение к трехфазной сети по схеме «треугольник»

Выбор и подключение трехфазной розетки во много определяется способом соединения обмоток двигателя, нагревательных элементов бойлера или другого устройства. Если применяется подключение треугольником, то обмотки или ТЭНы просто последовательно соединяются друг с другом – конец одной к началу следующей и так по кругу. К местам скруток (всего их будет три) подключаются фазные провода и ноль здесь по сути не нужен – он используется только для управляющей цепи, которая может находиться достаточно далеко от самого двигателя.

В таком случае нулевой провод можно «посадить» на корпус устройства, если он одновременно является заземлением. Если же станина заземлена отдельно, то ноль вообще никуда не подключается, кроме тех случаев, когда требуется сделать зануление. Здесь достаточно четырехконтактной розетки.

подключение к трехфазной сети по схеме «звезда»

Подключение звездой – один из концов каждой обмотки соединяется с нулевым проводом, а остальные – каждая на свой фазный провод. В таком случае гораздо практичнее использовать пятиконтактную розетку, по которой отдельно подводятся фазы, ноль и заземление.

Подключение звездой с дополнительной защитой – применяется если используется дополнительная защита цепи, когда подсоединение каждой фазы происходит через отдельное УЗО. В таком случае к устройству надо подводить три фазы, три ноля и заземление, для чего придется найти семиконтактную розетку и вилку.

На что обращать внимание при покупке

При необходимости выбрать трехфазную розетку, внимание надо обращать на следующие моменты:

  • Сила тока, на которую она рассчитана. Чаще всего выбирать приходится между моделями на 16, 32 или 64 ампера, в зависимости от устройства, к которому они будут подключены.
  • Уровень защиты от влаги и пыли. Для проверки надо искать в характеристиках маркировку «IP» — чем цифра больше, тем надежнее защита. На практике обращать на это внимание надо только если розетка устанавливается в месте с сильно повышенной влажностью.
  • Стационарная нужна розетка или мобильная. Если попросту – ее будут цеплять на стену или делать из нее переноску.
  • Количество контактов – выбирается в зависимости от использования конкретной схемы подключения.
  • Если приобретаются розетки с самозажимающимися безвинтовыми контактами, то надо убедиться в их исправной работе – чтобы они не были одноразовыми.

Дизайнерские ухищрения, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут несущественно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки при необходимости ее замены.

Как подключить трехфазную розетку к напряжению 380 вольт

Владельцы частных домов и дач часто используют трехфазное электроснабжение для своих зданий. При этом домашнему мастеру приходится запитывать к сети 380 вольт электрические плиты, сварку, различные станки с асинхронными двигателями через разъёмные соединения, состоящие из вилки и розетки.

В настоящее время трехфазные бытовые сети проходят модификацию. В масштабе государства происходит переход с четырехпроводной схемы питания на пятипроводную, обладающей повышенной электрической безопасностью.

За счет этого можно встретить два вида электрооборудования, каждое из которых подключено по определенному стандарту: старым ГОСТам времен советского периода или новым требованиям общеевропейской электротехнической компании.


Содержание статьи

Разберем их подробнее, учитывая, что кабельный конец розетки монтируется со стороны источника напряжения стационарно, а гибкий кабель питания от электроприбора подключен к электрической вилке. Это общее правило для всех электротехнических схем.

Монтажные работы выполняются при полностью снятом напряжении со схемы и принятии мер, исключающих его несанкционированную подачу.

Разъемные соединения для четырехпроводной сети

Принципиальная электрическая схема

В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался ни к чему не подключенным. Он отделялся от подаваемого напряжения слоем изоляции. С целью безопасности ее усиливали.


Однако, вероятность пробоя диэлектрического слоя оставалась. Когда она происходила, то на корпусе появлялся потенциал фазы, который создавал ток утечки через тело прикоснувшегося человека. Подобная ситуация подробно изложена в отдельной статье о трех контактах для электрической розетки.

Пострадавшие люди чувствовали “пощипывания”, ощущали судорожные сжатия мышц, а в особых случаях получали электротравмы. Защита схемы, состоящая из одного автомата или электрических пробок, как правило, при подобной ситуации не срабатывала. Автоматический выключатель создан для решения других задач.

Конструкция разъемного соединения

Для подключения мобильных электрических потребителей в трехфазную сеть с четырехпроводной схемой создавались соответствующие розетка с вилкой.


Подсоединение проводов фаз выполнялось к своим контактам практически произвольно, ибо нагрузка между фазами всегда симметричная, а порядок их чередования сказывается только на направлении вращения асинхронных электродвигателей.

Его можно легко подкорректировать при наладке, перекоммутировав два произвольных провода фазы в любом месте. Для этого достаточно просто прозвонить электрическую схему проводки.

Нулевой рабочий провод всегда подключался на свою клемму. Она обозначалась значком заземления.


Его можно рассмотреть на лицевой стороне вилки и розетки.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.


При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.


В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:


Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.


Последовательность работы мастера показана четырьмя фотографиями:

  • №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
  • №2 — вдвигание конца жилы вглубь отверстия до упора;
  • №3 — установка в гнездо наконечника плоской отвертки;
  • №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Возможные схемы подключения для трехфазной розетки

Безопасный вариант монтажа разъемов с пятью контактами

На практике применяют два варианта использования защит:

  1. только автоматическим выключателем;
  2. автоматом и УЗО.

Поясним их подключение иллюстрациями.

Схема защиты розетки автоматическим выключателем

Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.


Защитный проводник РЕ монтируется безразрывным методом цельным куском провода от своей шины в квартирном щитке напрямую к заземляющему контакту у розетки.

Схема защиты розетки автоматическим выключателем с УЗО

При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.


Дифференциальный выключатель монтируется на место автоматического. В результате вся предыдущая схема подключения остается без изменений, но в нее добавляется защита от появления тока утечки.

Безопасный вариант монтажа розетки с 4 контактами в пятипроводную схему

Здесь делается небольшое упрощение, связанное с подключением защитного нулевого провода. Поскольку на вилке и розетке нет для него места, то РЕ проводник напрямую прокладывается и подсоединяется к корпусу электрического трехфазного потребителя.


Способ вполне нормально подходит для стационарно установленных электрических плит или станков с асинхронными двигателями. Когда же возникнет необходимость переместить электрический прибор, например, трехфазную сварку на более удобное место, то для обеспечения ее безопасного использования придется решать вопрос переподключения защитного нуля.

После сборки электрической схемы с трехфазной розеткой и вилкой их необходимо проверить измерениями сопротивлений и напряжений.

Важно это выполнить до подключения к сети.

Способы проверки правильности подключения трехфазной розетки

Работа выполняется в четыре этапа:

  1. внешним осмотром оценивается состояние монтажа и прочность механической сборки;
  2. до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
  3. в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
  4. включением напряжения на холостой ход с целью измерения его линейных и фазных величин.


При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.

Способы проверки монтажа кабеля к трехфазной вилке

Методика подключения электрического кабеля к потребителю и вилке должна соответствовать схеме замера напряжений на контактах у розетки.


Общая нейтраль обмоток соединяется с рабочим нулем, а их фазные концы выходят на соответствующие контакты.

Для этого омметром следует измерить активные сопротивления устройства через кабель на вилке. Поскольку сопротивления всех фаз равнозначны относительно нейтрали, то обозначим их буквой R. Эту величину мы должны увидеть при замере между фазными контактами и рабочим нулем.

Защитный ноль должен четко обнаруживаться только на контакте корпуса.

Сопротивление любого сочетания фазных контактов при исправной схеме будет 2R — удвоенное фазное сопротивление.


Если эти замеры подтвердили правильность подключения вилки с кабелем к электроприбору, то ее можно устанавливать в подготовленную для нее розетку.

Контакты вилки и розетки созданы для пропускания электрического тока нагрузок. На большие величины они не рассчитаны.

Если отключать работающий электроприбор простым их разъединением под нагрузкой, то возникает искра, перерастающая в электрическую дугу, разрушающую металл и всю конструкцию.

Для коммутаций токов нагрузки предназначены специальные контакты пускателей, а аварийные токи допускается разрывать исключительно силовыми автоматами.

Технологию крепления корпуса и подключения проводов дополняет видеоролик владельца Igor Timoshin «Монтаж трехфазной розетки».

Различные варианты соединения жил кабеля питания к электрической плиты рассматриваются в видеоролике dimapositive pylia.

Ждем ваших вопросов по подключению розеток и оценок в разделе комментариев. Напоминаем, что сейчас вам проще всего поделиться статьей с друзьями через кнопки соц сетей.

Полезные товары

Полный список: Трехфазная электроэнергия (напряжение / частота)

Абу-Даби (не страна, а штат (эмират) в Объединенных Арабских Эмиратах) 400 В 50 Гц 3, 4
Афганистан 380 В 50 Гц 4
Албания 400 В 50 Гц 4
Алжир 400 В 50 Гц 4
Американское Самоа 208 В 60 Гц 3, 4
Андорра 400 В 50 Гц 3, 4
Ангола 380 В 50 Гц 4
Ангилья 120/208 В / 127/220 В / 240/415 В 60 Гц 3, 4
Антигуа и Барбуда 400 В 60 Гц 3, 4
Аргентина 380 В 50 Гц 3, 4
Армения 400 В 50 Гц 4
Аруба 220 В 60 Гц 3, 4
Австралия 400 В (официально, но на практике часто 415 В) 50 Гц 3, 4
Австрия 400 В 50 Гц 3, 4
Азербайджан 380 В 50 Гц 4
Азорские острова 400 В 50 Гц 3, 4
Багамы 208 В 60 Гц 3, 4
Бахрейн 400 В 50 Гц 3, 4
Балеарские острова 400 В 50 Гц 3, 4
Бангладеш 400 В 50 Гц 3, 4
Барбадос 200 В 50 Гц 3, 4
Беларусь 380 В 50 Гц 4
Бельгия 400 В 50 Гц 3, 4
Белиз 190 В / 380 В 60 Гц 3, 4
Бенин 380 В 50 Гц 4
Бермудские острова 208 В 60 Гц 3, 4
Бутан 400 В 50 Гц 4
Боливия 400 В 50 Гц 4
Бонайре 220 В 50 Гц 3, 4
Босния и Герцеговина 400 В 50 Гц 4
Ботсвана 400 В 50 Гц 4
Бразилия 220/380 В 60 Гц 3, 4
Британские Виргинские острова 190 В 60 Гц 3, 4
Бруней 415 В 50 Гц 4
Болгария 400 В 50 Гц 4
Буркина-Фасо 380 В 50 Гц 4
Бирма (официально Мьянма) 400 В 50 Гц 4
Бурунди 380 В 50 Гц 4
Камбоджа 400 В 50 Гц 4
Камерун 380 В 50 Гц 4
Канада 120/208 В / 240 В / 480 В / 347/600 В 60 Гц 3, 4
Канарские острова 400 В 50 Гц 3, 4
Кабо-Верде (по-португальски: Кабо-Верде) 400 В 50 Гц 3, 4
Каймановы острова 240 В 60 Гц 3
Центральноафриканская Республика 380 В 50 Гц 4
Чад 380 В 50 Гц 4
Нормандские острова (Гернси и Джерси) 400 В 50 Гц 4
Чили 380 В 50 Гц 3, 4
Китай, Народная Республика 380 В 50 Гц 3, 4
Остров Рождества 400 В 50 Гц 3, 4
Кокосовые острова (Килинг) 400 В 50 Гц 3, 4
Колумбия 220 В / 440 В 60 Гц 3, 4
Коморские Острова 380 В 50 Гц 4
Конго-Браззавиль (Республика Конго) 400 В 50 Гц 3, 4
Конго-Киншаса (Демократическая Республика Конго) 380 В 50 Гц 3, 4
Острова Кука 415 В 50 Гц 3, 4
Коста-Рика 240 В 60 Гц 3, 4
Кот-д’Ивуар (Кот-д’Ивуар) 380 В 50 Гц 3, 4
Хорватия 400 В 50 Гц 4
Куба 190 В / 440 В 60 Гц 3
Кюрасао 220 В / 380 В 50 Гц 3, 4
Кипр 400 В 50 Гц 4
Кипр, Север (непризнанное, самопровозглашенное государство) 400 В 50 Гц 4
Чехия (Чехия) 400 В 50 Гц 3, 4
Дания 400 В 50 Гц 3, 4
Джибути 380 В 50 Гц 4
Доминика 400 В 50 Гц 4
Доминиканская Республика 120/208 В / 277/480 В 60 Гц 3, 4
Дубай (не страна, а государство (эмират) в составе Объединенных Арабских Эмиратов) 400 В 50 Гц 3, 4
Восточный Тимор (Тимор-Лешти) 380 В 50 Гц 4
Эквадор 208 В 60 Гц 3, 4
Египет 380 В 50 Гц 3, 4
Сальвадор 200 В 60 Гц 3
Англия 400 В 50 Гц 4
Экваториальная Гвинея [недоступно] [недоступно] [недоступно]
Эритрея 400 В 50 Гц 4
Эстония 400 В 50 Гц 4
Эфиопия 380 В 50 Гц 4
Фарерские острова 400 В 50 Гц 3, 4
Фолклендские острова 415 В 50 Гц 4
Фиджи 415 В 50 Гц 3, 4
Финляндия 400 В 50 Гц 3, 4
Франция 400 В 50 Гц 4
Французская Гвиана (заморский департамент Франции) 380 В 50 Гц 3, 4
Французская Полинезия (заморская территория Франции) 380 В 60 Гц 3, 4
Габон (Габонская Республика) 380 В 50 Гц 4
Гамбия 400 В 50 Гц 4
Газа 400 В 50 Гц 4
Грузия 380 В 50 Гц 4
Германия 400 В 50 Гц 4
Гана 400 В 50 Гц 3, 4
Гибралтар 400 В 50 Гц 4
Великобритания (GB) 400 В 50 Гц 4
Греция 400 В 50 Гц 4
Гренландия 400 В 50 Гц 3, 4
Гренада 400 В 50 Гц 4
Гваделупа (заморский департамент Франции) 400 В 50 Гц 3, 4
Гуам 190 В 60 Гц 3, 4
Гватемала 208 В 60 Гц 3, 4
Гвинея 380 В 50 Гц 3, 4
Гвинея-Бисау 380 В 50 Гц 3, 4
Гайана 190 В 60 Гц 3, 4
Гаити 190 В 60 Гц 3, 4
Голландия (официально Нидерланды) 400 В 50 Гц 3, 4
Гондурас 208 В / 230 В / 240 В / 460 В / 480 В 60 Гц 3, 4
Гонконг 380 В 50 Гц 3, 4
Венгрия 400 В 50 Гц 3, 4
Исландия 400 В 50 Гц 3, 4
Индия 400 В 50 Гц 4
Индонезия 400 В 50 Гц 4
Иран 400 В 50 Гц 3, 4
Ирак 400 В 50 Гц 4
Ирландия, Северная 400 В 50 Гц 4
Ирландия, Республика (Ирландия) 400 В 50 Гц 4
Остров Мэн 400 В 50 Гц 4
Остров Мэн 400 В 50 Гц 4
Израиль 400 В 50 Гц 4
Италия 400 В 50 Гц 4
Ямайка 190 В 50 Гц 3, 4
Япония 200 В 50 Гц / 60 Гц 3
Jordan 400 В 50 Гц 3, 4
Казахстан 380 В 50 Гц 3, 4
Кения 415 В 50 Гц 4
Кирибати [недоступно] [недоступно] [недоступно]
Корея, Северная 380 В 50 Гц 3, 4
Корея, Южная 380 В 60 Гц 4
Косово 230 В / 400 В 50 Гц 3
Кувейт 415 В 50 Гц 4
Кыргызстан 380 В 50 Гц 3, 4
Лаос 400 В 50 Гц 4
Латвия 400 В 50 Гц 4
Ливан 400 В 50 Гц 4
Лесото 380 В 50 Гц 4
Либерия 208 В 60 Гц 3, 4
Ливия 400 В 50 Гц 4
Лихтенштейн 400 В 50 Гц 4
Литва 400 В 50 Гц 4
Люксембург 400 В 50 Гц 4
Макао 380 В 50 Гц 3
Македония, Северная 400 В 50 Гц 4
Мадагаскар 380 В 50 Гц 3, 4
Мадейра 400 В 50 Гц 3, 4
Малави 400 В 50 Гц 3, 4
Малайзия 400 В (официально, но на практике часто 415 В) 50 Гц 4
Мальдивы 400 В 50 Гц 4
Мали 380 В 50 Гц 3, 4
Мальта 400 В 50 Гц 4
Маршалловы Острова [недоступно] [недоступно] [недоступно]
Мартиника (Французский заморский департамент) 380 В 50 Гц 3, 4
Мавритания 380 В 50 Гц 3, 4
Маврикий 400 В 50 Гц 4
Mayotte (Французский заморский департамент) [недоступен] [недоступен] [недоступен]
Мексика 127/220 В / 120/240 В / 440 В / 240/480 В 60 Гц 3, 4
Микронезия (официально: Федеративные Штаты Микронезии) [недоступно] [недоступно] [недоступно]
Молдова 400 В 50 Гц 4
Монако 400 В 50 Гц 4
Монголия 400 В 50 Гц 4
Черногория 400 В 50 Гц 3, 4
Монтсеррат 400 В 60 Гц 4
Марокко 380 В 50 Гц 4
Мозамбик 380 В 50 Гц 4
Мьянма (ранее Бирма) 400 В 50 Гц 4
Намибия 380 В 50 Гц 4
Науру 415 В 50 Гц 4
Непал 400 В 50 Гц 4
Нидерланды 400 В 50 Гц 3, 4
Новая Каледония (французское зарубежье) 380 В 50 Гц 3, 4
Новая Зеландия 400 В 50 Гц 3, 4
Никарагуа 208 В 60 Гц 3, 4
Нигер 380 В 50 Гц 4
Нигерия 415 В 50 Гц 4
Ниуэ 400 В 50 Гц 3, 4
Остров Норфолк 400 В 50 Гц 3, 4
Северный Кипр (непризнанное, самопровозглашенное государство) 400 В 50 Гц 4
Северная Корея 380 В 50 Гц 3, 4
Северная Македония 400 В 50 Гц 4
Северная Ирландия 400 В 50 Гц 4
Норвегия 230 В / 400 В 50 Гц 3, 4
Оман 415 В 50 Гц 4
Пакистан 400 В 50 Гц 3
Палау 208 В 60 Гц 3
Палестина 400 В 50 Гц 4
Палестина 400 В 50 Гц 4
Панама 240 В 60 Гц 3
Папуа-Новая Гвинея 415 В 50 Гц 4
Парагвай 380 В 50 Гц 4
Перу 220 В 60 Гц 3
Филиппины 380 В 60 Гц 3
Острова Питкэрн [недоступны] [недоступны] [недоступны]
Польша 400 В 50 Гц 4
Португалия 400 В 50 Гц 3, 4
Пуэрто-Рико 480 В 60 Гц 3, 4
Катар 415 В 50 Гц 3, 4
Реюньон (Французский заморский департамент) 400 В 50 Гц 4
Румыния 400 В 50 Гц 4
Россия (официально Российская Федерация) 380 В 50 Гц 4
Руанда 400 В 50 Гц 4
Saba [недоступно] [недоступно] [недоступно]
Сен-Бартелеми (французское заморское сообщество, неофициально также называемое Сен-Бартс или Сен-Барт) [недоступно] [недоступно] [недоступно]
Остров Святой Елены [недоступен] [недоступен] [недоступен]
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса) 400 В 60 Гц 4
Сент-Люсия 400 В 50 Гц 4
Сен-Мартен (французское зарубежье) [недоступно] [недоступно] [недоступно]
Сен-Пьер и Микелон (французское зарубежье) [недоступно] [недоступно] [недоступно]
Сент-Винсент и Гренадины 400 В 50 Гц 4
Самоа 400 В 50 Гц 3, 4
Сан-Марино 400 В 50 Гц 4
Сан-Томе и Принсипи 400 В 50 Гц 3, 4
Саудовская Аравия 400 В 60 Гц 4
Шотландия 400 В 50 Гц 4
Сенегал 400 В 50 Гц 3, 4
Сербия 400 В 50 Гц 3, 4
Сейшельские острова 240 В 50 Гц 3
Сьерра-Леоне 400 В 50 Гц 4
Сингапур 400 В 50 Гц 4
Синт-Эстатиус 220 В 60 Гц 3, 4
Синт-Мартен 220 В 60 Гц 3, 4
Словакия 400 В 50 Гц 4
Словения 400 В 50 Гц 3, 4
Соломоновы Острова [недоступны] [недоступны] [недоступны]
Сомали 380 В 50 Гц 3, 4
Сомалиленд (непризнанный, самопровозглашенный штат) 380 В 50 Гц 3, 4
Южная Африка 400 В 50 Гц 3, 4
Южная Корея 380 В 60 Гц 4
Южный Судан 400 В 50 Гц 4
Испания 400 В 50 Гц 3, 4
Шри-Ланка 400 В 50 Гц 4
Судан 400 В 50 Гц 4
Суринам 220 В / 400 В 60 Гц 3, 4
Свазиленд 400 В 50 Гц 4
Швеция 400 В 50 Гц 3, 4
Швейцария 400 В 50 Гц 3, 4
Сирия 380 В 50 Гц 3
Таити (самый большой остров во Французской Полинезии, заморское сообщество Франции) 380 В 60 Гц 3, 4
Тайвань 220 В 60 Гц 4
Таджикистан 380 В 50 Гц 3
Танзания 415 В 50 Гц 3, 4
Таиланд 400 В 50 Гц 3, 4
Того 380 В 50 Гц 4
Токелау 400 В 50 Гц 3, 4
Тонга 415 В 50 Гц 3, 4
Тринидад и Тобаго 115/230 В / 230/400 В 60 Гц 4
Тунис 400 В 50 Гц 4
Турция 400 В 50 Гц 3, 4
Туркменистан 380 В 50 Гц 3
Острова Теркс и Кайкос 240 В 60 Гц 4
Тувалу 400 В 50 Гц 3, 4
Уганда 415 В 50 Гц 4
Украина 400 В 50 Гц 4
Объединенные Арабские Эмираты (ОАЭ) 400 В 50 Гц 3, 4
Соединенное Королевство (UK) 400 В 50 Гц 4
Соединенные Штаты Америки (США) 120/208 В / 277/480 В / 120/240 В / 240 В / 480 В 60 Гц 3, 4
Виргинские острова США 190 В 60 Гц 3, 4
Уругвай 380 В 50 Гц 3
Узбекистан 380 В 50 Гц 4
Вануату 400 В 50 Гц 3, 4
Ватикан 400 В 50 Гц 4
Венесуэла 120 В 60 Гц 3, 4
Вьетнам 380 В 50 Гц 4
Виргинские острова (Британские) 190 В 60 Гц 3, 4
Виргинские острова (США) 190 В 60 Гц 3, 4
Уэльс 400 В 50 Гц 4
Уоллис и Футуна (французское зарубежье) 380 В 50 Гц 3, 4
Западный берег 400 В 50 Гц 4
Западная Сахара 380 В 50 Гц 4
Йемен 400 В 50 Гц 4
Замбия 400 В 50 Гц 4
Зимбабве 400 В 50 Гц 3, 4

В чем разница между вилкой и розеткой?

Точная разница между вилкой и розеткой зависит от отрасли и страны-производителя.Как правило, вилки имеют штыри, которые вставляются в гнезда розетки. Штифты, штыри или другие выступы на вилке называются охватываемыми концами. Прорези, отверстия и другие гнезда на розетке называются охватывающими концами. Как правило, розетки закрепляют на месте, например, в стене или другом постоянном приспособлении. В качестве альтернативы вилка может быть подвижной, прикрепленной к прибору, электронному устройству или другому переносному механизму.

Кабель категории 5 с вилкой RJ45.

В компьютерной электронике разница между вилкой и розеткой может немного отличаться от электрических розеток или розеток. Например, штекер монитора состоит из множества контактов, которые подходят к разъему или порту на задней панели компьютерного процессора (ЦП). Точно так же кабели CAT5, используемые для подключения компьютеров к маршрутизаторам и модемам, имеют пластмассовый штекер, состоящий из несколько проводов заключены в пластиковый зажим. Вилки CAT5 вставляются в утопленную розетку на задней панели маршрутизатора или модема и защелкиваются с помощью пластикового зажима.

Евровилка 220 вольт.

Помимо различий в размещении и общем внешнем виде, в конкретных приложениях может возникнуть множество различий между вилкой и розеткой.В некоторых приложениях с целью защиты людей и оборудования от поражения электрическим током требуются определенные физические различия. Например, для заземления может потребоваться, чтобы вилка имела три или более контактов в установленной схеме. Только розетки с прорезями или отверстиями, расположенными на одинаковом зеркальном рисунке, могут принимать такие вилки.

Британская вилка с заземлением 230 вольт.

Различные конфигурации вилок и розеток, а также их внешний вид и различия варьируются от страны к стране. Они могут различаться по номенклатуре, физическим характеристикам и требуемым характеристикам. Такие термины, как вилка и розетка или шнур питания и розетка, имеют разные значения и характеристики в зависимости от американских или европейских стандартов. Независимо от отрасли или страны происхождения, понимание различий между ними просто требует понимания того, что каждый компонент является симбиотическим с другим.Вилки вставляются в розетки для соединения двух частей, как правило, для замыкания электрической цепи или создания сети соединенных между собой устройств. Каждый компонент выполнен с возможностью принимать соединение с соответствующим ему аналогом.

С учетом этой концепции вилку и розетку можно рассматривать как две съемные части единого целого.Розетку можно рассматривать как негативное изображение соответствующей вилки, с углублениями в розетке для размещения выступов в вилке. То, как каждый компонент сравнивает или иллюстрирует различия, зависит от того, предназначены ли компоненты для электрических устройств, компьютерного оборудования, производственных помещений или другого приложения.

Американская вилка с заземлением на 110 вольт.

Cisco Open Plug-n-Play Agent Configuration Guide, Cisco IOS XE Release 3E

В устройстве на основе SUDI аутентификации, агент проверяет, есть ли в устройстве встроенный SUDI сертификат во время загрузки. Если устройство загружено с SUDI сертификат, агент предоставляет новую службу PnP, которая позволяет серверу помочь устройству идентифицировать себя. Доступность этой новой услуги зависит от наличия сертификата SUDI и указан в агентском возможность обслуживания.Ответ новой возможности имеет следующий ответ:

































Наряду с выше изменения в сервисе возможностей, агент добавляет дополнительное поле в разделе информации об оборудовании ответа об устройстве, чтобы указать и проверьте, встроен ли сертификат SUDI в устройство.






















После, агент инициирует HTTP-соединение с сервером и отправляет рабочий запрос, сервер должен иметь возможность использовать службу аутентификации устройства для вызова ответ на запрос.Для службы аутентификации устройства требуется минимум один поле для создания строки сервером. При желании сервер может отправить список поддерживаемых методов шифрования и хеширования. Агент проверяет есть ли у него возможность использовать любой из перечисленных методов шифрования указанный сервером, использует метод шифрования и отправляет уведомление на сервер. Если агент не имеет возможности использовать какой-либо из методов указывается сервером, то агент отвечает сообщением об ошибке.










Когда сервер отправляет агенту запрос службы аутентификации устройства, агент выполняет следующий:

  1. Использует один из указанных методы шифрования и хеширования.
  2. Если агент не имеет возможности использовать одно из указанных шифрования и хеширования методов, агент отвечает сообщением об ошибке.

  3. Шифрует строка запроса, предоставленная сервером с использованием закрытого ключа с использованием PKI API.

  4. Отправляет ответ с продолжение:
    1. Шифрованный текст
    2. Методы, используемые для шифрования
    3. Сертификат (установлен SUDI или клиент сертификат)

Следующее схема ответа:











После, сервер получает указанный выше ответ от устройства, сервер выполняет следующие действия:

  1. Проверяет SUDI или сертификат клиента от Cisco или CA клиента.

  2. Расшифровывает cipher-string с использованием открытого ключа, который доступен в SUDI или клиенте сертификат.

  3. Проверяет соответствует ли расшифрованная строка исходной версии.

  4. Создает ключ сеанса (строка) и отправляет его обратно на устройство в качестве подтверждения.












После агента получает окончательное подтверждение от сервера с ключом сеанса, он связывает соответствующий профиль с предоставленным сеансовым ключом и отправляет его к серверу как атрибут в корневом разделе PnP всех последующих сообщения, которые отправляет агент.

Следующие В примере показан сеансовый ключ в службе информации о работе:







розетки по всему миру, розетки и вилки по странам

Путешествия - розетки по всему миру, розетки и вилки по странам домой | электроника | ящик для инструментов | научный клуб | tuxtalk | фотографии | электронные открытки | онлайн магазин


Все эти электронные устройства нуждаются в энергии.... Какой адаптер правильный ??
Импульсные блоки питания в современной электронике и зарядные устройства обычно могут работать. с множеством различных напряжений и частот. Только вилка должна быть адаптированным для установки в розетку. Ноутбуки обычно могут работать без заземления. Однако в большинстве блоков питания портативных компьютеров заземляющий контакт используется для защиты от электростатического разряда. Блок питания ноутбука будет иметь конденсатор. (около 1 мкФ), подключенный между выходным контактом минус постоянного тока и контактом заземления на разъем питания.

Просто используйте функцию поиска вашего браузера (crtl-f), чтобы найти название страны и найти нужный раздел на этой странице.

Немецкая розетка (также известная как розетка Schuko или вилка типа F)


Контакты заземления - это зажимы с обеих сторон.
Напряжение: 230 В переменного тока
Расстояние между выводами: 19 мм, диаметр пальца: 4,8 мм

Используется в Афганистан, Алжир, Австрия, Болгария, Хорватия, Финляндия, Германия, Греция, Венгрия, Нидерланды, Норвегия, Португалия, Сербия, Испания, Швеция, Турция.В России и странах бывшего Советского Союза используются вилки аналогичного типа, но диаметр контактов составляет 4,0 мм.

Розетка французская (вилка Type-E)


Во Франции розетка аналогична немецкой, за исключением того, что заземляющий контакт выходит из розетки.
Напряжение: 230 В переменного тока
Расстояние между выводами: 19 мм, диаметр пальца: 4,8 мм

Используется в Бельгия, Буркина-Фасо, Бурунди, Камерун, Конго, Чехия, Франция, Либерия, Марокко, Мартиника, Польша, Словакия, Тунис .

Вы можете приобрести вилки, которые подходят для Германии и Франции, а также иметь надежное заземление. У них есть контакты по бокам для зажимов и также возьмем французский заземляющий штифт:

Дания, Гренландия, вилка Type-K


Аналогичен французскому разъему, но заземляющий контакт входит.
Напряжение: 230 В переменного тока
Расстояние между выводами: 19 мм, диаметр пальца: 4,8 мм

Швейцария, Лихтенштейн, швейцарская вилка, вилка типа J


Земля - ​​это штифт посередине, немного смещенный от центра.
Напряжение: 230 В переменного тока
Расстояние между выводами: 19 мм, диаметр пальца: 4,0 мм

Италия, Чили, вилка Type-L


Земля - ​​это булавка посередине.
Напряжение: 230 В переменного тока
Диаметр пальца: 4,0 мм

Большая часть Европы (материковая Европа), вилка Type-C

Основное различие между всеми европейскими вилками - это контакт заземления (и контакт диаметр). Напряжение везде 230V AC. Следовательно, можно создать дорожный адаптер, который будет подходят для всех тех стран в континентальной Европе, пока нет заземления необходим.

Существует даже вилка под названием "Europlug" , которая подходит ко всем европейским настенные розетки, кроме Великобритании / Ирландии / Кипра / Мальты. Диаметр штифта составляет 4 мм, и он можно слегка согнуть, чтобы обеспечить надежный контакт в гнездах сделано для штифтов 4,8 мм. Расстояние между штифтами составляет 19 мм (измерено от центра до центра). Штекер имеет контакты с изоляционные рукава для повышения безопасности при использовании с розетками, которые не отступают.


Europlug, он же вилка Type-C

Округа, в которых подойдет такая обычная европейская вилка без заземляющего штыря:
Алжир, Ангола, Аруба, Австрия, Бангладеш, Бельгия, Боливийский, Боснийский, Бразилия, Болгария, Камерун, Чили, Колумбия, Хорватия, Чехия, Дания, Эквадор, Египет, Эстония, Финляндия, Франция, Газа, Германия, Греция, Гренландия, Венгрия, Исландия, Индия, Индонезия, Ирак, Иран, Израиль, Италия, Иордания, Конго, Латвия, Лихтенштейн, Литва, Люксембург, Мадагаскар, Майорка, Марокко, Мартиника, Маврикий, Намибия, Непал, Нидерланды, Норвегия, Пакистан, Филиппины, Польша, Португалия, Румыния, Россия, Сербия, Словакия, Словения, Испания, Шри-Ланка, Судан, Швеция, Швейцария, Сирия, Таити, Таиланд, Идти, Чад, Щеченя, Тунис, Турция, Украина, Уругай, Вьетнам, Западное побережье, Заир

Соединения большой мощности в Европе

Большинство домов в Европе подключают мощные устройства, такие как сауны, кухонные плиты и т. Д... чтобы «розетки большой мощности». У них 380В / 400В при 50 Гц с 3 фазами . Напряжение между фаза и нейтраль - 220/230 В. В бытовой технике обычно нет разъема для этого. Кабели привинчиваются непосредственно к небольшой соединительной коробке в стене.

Израиль, Западный берег и Газа, вилка Type-H


Контакт заземления - это третий контакт внизу.
Напряжение: 230 В переменного тока
Расстояние между выводами: 19 мм, диаметр пальца: 4,5 мм

До 1989 года контакты разъема были слегка плоскими.Большинство настенных розеток теперь сделаны так, что они принимают как старые плоские контакты разъема, так и новые круглые.

Индия, штекер типа D


Этот штекер изначально был известен как British Standard 546, но больше не используется в Британии. Двухконтактная евровилка подходит к этому разъему, однако некоторые розетки могут иметь запорный механизм, который закрывает отверстие для контакты линии, если что-то не вставлено в разъем заземления. Штифт заземления имеет довольно широкий диаметр - 7,1 мм, и вы можете разблокировать отверстие для штифтов лески, вставив тупой карандаш или тонкую пластиковую шариковую ручку в отверстие для земли.Это позволяет вставлять евровилку даже в розетки с таким механизмом шторки.

Обратите внимание, что есть также очень похожее гнездо, известное как Type-M, которое имеет гораздо более широкое расстояние между контактами и контакты большего размера. диаметр для обеспечения большей мощности (рассчитан на более высокие токи). Есть некоторые странно выглядящие розетки с 6 отверстиями, в которые можно вставить как Type-D, так и вилка Type-M, как показано на рисунке ниже:


Комбинированная розетка типа D и типа M
Евро-вилка войдет в два нижних отверстия, и вам придется протолкнуть что-нибудь в отверстие для заземляющего штифта (второе по центру сверху), чтобы разблокировать защитные пластиковые шторки, закрывающие дыры.

Обычно можно включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Напряжение: 230 В переменного тока
Расстояние между выводами типа D: 19 мм (от центра к центру), диаметр нейтрального и «горячего» контакта: 5,1 мм, Диаметр заземляющего штифта: 7,1 мм

Округа, в которых есть розетки этого типа:
Индия, Шри-Ланка, Непал, Пакистан.

Соединенное Королевство, Великобритания, британский 3-контактный разъем, разъем Commonwealth, разъем BS-1363, разъем типа G


Соединительные штифты имеют прямоугольную форму с обязательными заслонками, которые закройте отверстие для штырей, если что-то не вставлено в землю отверстие для разъема.Контакт заземления на вилке длиннее, чем другие контакты, и поэтому вставит первым.
Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Интересной диковинкой является переходной штекер Europlug в BS-1363. Это не переходник для путешествий, но подходящая постоянная заглушка, где крышка закрывается с помощью винт. Он преобразует бытовые приборы с популярным европейским штекером в BS-1363.


Переходник из европы в BS-1363

Напряжение: 240 В переменного тока, немного выше, чем в континентальной Европе, но совместимо.

Округа, в которых есть розетки этого типа:
Бермуды, Великобритания / Соединенное Королевство (Англия / Уэльс / Шотландия / Северная Ирландия), Гана, Гибралтар, Великобритания, Гонконг, Ирландия, Остров Мэн, Катар, Кения, Кувейт, Мальта, Малайзия, Оман, Саудовская Аравия, Шотландия, Сейшельские острова, Сингапур, Уганда, Уэльс, Кипр

Австралия и Новая Зеландия, вилка типа I


Это розетка с плоскими контактами, имеющими угол.
Напряжение: 240 В переменного тока Графства, в которых есть розетки этого типа:
Аргентина, Австралия, Новая Зеландия, Папуа - Новая Гвинея,

Материковый Китай, вилка типа I

Разъем почти идентичен австралийскому разъему.Булавки просто немного длиннее (около 1 мм) и обычно нет переключателя.
Напряжение: 230 В переменного тока при 50 Гц

Почти во всех отелях есть довольно распространенная розетка с несколькими розетками, в которую вставляется вилка из материкового Китая. и разъемы для США / Европы. Существуют разные версии этой многоканальной розетки. Некоторые из них могут быть оснащены 3-х контактными штепсельными вилками, но все они используют как минимум двухконтактные разъемы. Люди из Япония или Северная Америка должны знать, что напряжение составляет 230 В, даже если их коннектор влезает в такую ​​многокорпусную розетку.


США / Канада (розетка для Северной Америки, NEMA-1 = вилка типа A, NEMA-5 = вилка типа B)


Штыри на розетке для США плоские и параллельные. Штифт заземления длиннее и круглый. Вилка имеет один штырь, который немного шире, так что даже два штыря не могут быть перевернуты. Более узкий контакт - это «горячий» провод, а более широкий - нейтральный. Однако на вилках с заземлением вы обычно обнаружите, что плоские штыри иметь одинаковый размер. Строго говоря, вилка японская.Двухконтактные вилки известны как вилки NEMA-1 и вилки с дополнительным заземлением. подключение - штекеры NEMA-5.

Напряжение: 120 В переменного тока (ранее 110 В переменного тока), частота: 60 ​​Гц
Расстояние между пазами: 12,7 мм (1/2 дюйма) от центра до центра, круглая земля Диаметр штифта: 3/16 дюйма (4,763 мм), Плоские штыри: толщина 1/16 дюйма x ширина 4/16 дюйма x 10/16 дюйма длиной
Более широкий нейтральный штырь имеет ширину 5/16 дюйма вместо 4/16, если вилка закодирована чтобы предотвратить обратную вставку.

Округа, в которых есть розетки этого типа:
Канада, Коста-Рика, Дубай, Доминиканская Республика, Эквадор, Гватемала, Гаити, Гавайи, Гондурас, Ямайка, Япония (аналог Северной Америки, но булавки имеют одинаковую ширину), Мексика, Никарагуа, Панама, Филиппины, Пуэрто-Рико, Тайвань, США, Венесуэла

Японская вилка имеет два одинаковых плоских штыря, а вилка для США - один. зубец, который немного шире.Американские вилки с такими кодовыми штырями не подходят к японским розеткам.

Североамериканская розетка не отступает. Это имеет два последствия: маленькие дети могут есть желание вытащить вилку из розетки, потянувшись за конец изоляция по направлению к штырям, так как их маленькие пальцы могут там хорошо держаться. Oни при прикосновении к контактам можно легко получить удар током. Это смягчается низкое напряжение всего 120 В переменного тока, которое редко приводит к смерти. Вторая проблема, связанная с этим, заключается в том, что небольшие металлические предметы, такие как e.г скрепка могла падают вдоль стены на контакты и вызывают короткое замыкание между нейтралью и горячий зубец. В последних установках это смягчается путем установки сокета таким образом, чтобы штифт заземления направлен вверх. Розетка NEMA-5 в целом очень безопасная. Есть и другие страны, в которых розетки гораздо хуже.


Последние установки имеют заземление.
Североамериканская розетка имеет преимущество перед всеми остальными розетками. розетки и вилки по размеру.Он самый компактный.

Соединения большой мощности в Северной Америке (NEMA-14)

Соединения высокой мощности используются с духовками на кухне и сушилками для одежды. Обратите внимание, что заглушки для сушилок и кухонных плит разные, но оба имеют 240В. У них 2 фазы и 240 В при 60 Гц между фазами (120 В между фазой и нейтралью). Напряжение может варьироваться от 220 В до 250 В в зависимости от нагрузки сети. Самая европейская стирка машины могут подключаться к ним без проблем (трансформатор не требуется).У небольшого количества европейских стиральных машин могут быть проблемы с частотой 60 Гц, если у них асинхронный двигатель, например, для насоса, рассчитанный на работу при 50 Гц. Заметка что для этого нет готовых адаптеров. Наиболее Американцы или канадцы даже не узнают, что у них есть напряжения. подходит для европейской техники в их домах. Вы можете получить вилку (сменные шнуры сушилки) во многих магазинах. Это тяжелые кабели с медные провода диаметром около 2 мм. Для сборки адаптера вам понадобится привезти из своей страны розетку, способную принимать такие тяжелые провода.Для подключения используйте контакты, помеченные как P1 и P2 ниже. картина. Контакт заземления подключается к контакту заземления вашей розетки. Нейтральный не связано. Быть осторожен! Игра с мощными соединениями может быть фатален, если вы не знаете, что делаете.

Выход осушителя США / Канада

Соответствующая вилка для сушки большой мощности (большая и тяжелая).

Заявление об отказе от ответственности

Нет никакой гарантии, что информация на этой странице верна.В некоторых странах по историческим причинам также могут быть настенные розетки двух типов.

Свяжитесь со мной, предложения и фото

Сделайте снимок вилки и розетки во время работы и отправьте его мне.
Вы можете связаться со мной по электронной почте:

Упрощенное трехфазное питание

Однофазная система, пожалуй, самый распространенный тип системы, с которым знакомо большинство людей. Это то, что есть в доме у людей и к каким приборам подключены.Для большей мощности используются трехфазные системы.

Электричество генерируется катушкой с проволокой, движущейся в магнитном поле. На рисунке показаны три такие катушки в электрическом генераторе, равномерно разнесенные. Каждая катушка называется фазой, а поскольку катушек три, это называется трехфазной системой.

Из такой системы питание может подаваться как однофазное (нагрузка подключена между линией и нейтралью) или трехфазная (нагрузка подключена между всеми тремя линиями).На рисунке двигатель подключен как трехфазная нагрузка, а розетки и лампа - как однофазные нагрузки.

Терминология

Три конца обмотки, соединенные вместе в центре, называются нейтралью (обозначается как « N »). Другие концы называются концом линии (обозначаются как « L1 », « L2 » и « L3 »).

Напряжение между двумя линиями (например, « L1 » и « L2 ») называется межфазным (или междуфазным) напряжением.Напряжение на каждой обмотке (например, между ' L1 ' и ' N ' называется линия-нейтраль (или фазное напряжение).

Зависимость напряжений

Линейное напряжение - это векторная сумма фаз к фазному напряжению на каждой обмотке. Это не то же самое, что арифметическая сумма, и определяется следующим уравнением:

97


97 926 926 926 926 926 926 926 926 926 926 926 926 Совет - решить th е.э. фазовая задача, преобразовать ее в однофазную задачу.

В сбалансированной трехфазной системе
- каждая фаза обеспечивает / использует 1/3 общей мощности
- преобразует трехфазные проблемы в однофазные

Ресурсы

Международные типы вилок и розеток

МОЩНОСТЬ

1 — Генератор, 450 А, трехфазный, с разъемами Camlok

ФОНАРИ

2 — MaxiBrutes со шторками, шторками, гелевыми каркасами и подставками

FAY на 2–9 лампочек с вольфрамовыми лампами NSP со шторкой и подставкой

4 — Mightie Mole, открытый 2K, со шторкой, холстом, стойки

2 - Mickie Mole, открытая поверхность 1K, со шторкой, холстом и стойками

2 — Baby Junior со шторками, холстом и тройными подступенками

2 - Baby Baby со шторками, сетками и подставками 2 - Tweenie со шторками, холстами и подставками 4 - Чернила со шторками, сетками и соплями, набор мягких фонарей на молнии 4–1K (рабочие фонари для ремесленных служб,

грим, гардероб и т. Д.), стенды

Мягкий свет на молнии 2–2K с ящиками для яиц и подставками

DISTRO

500 —Пятижильный питающий кабель — Camlok

50 - Пятипроволочный питающий кабель № 00 - Camlok 10 - тройники Camlok

6–100, 100-амперные удлинители Bates 5 - Bates 100–60-амперные разветвители 8–50, 60-амперные удлинители Bates 2–3-фазные распределительные коробки 4 - Ланчбоксы

4 — Бейтса до Эдисона с 6 выходами 25—50 одинарное удлинение (стингеры) 20—25 одинарное удлинение (стингеры)

2 — Блоки мерцания 2—2K Variac

Электронный диммер 2—12К

GRIP

25 — С-образные стойки 40 — Мешки с песком

6 - зажимы Cardellini 4 - зажимы Mafer

14 - Полные ящики для яблок 10 - Ящики для половин яблок 10 - Ящики для четверти яблок 10 - Ящики для яблок на одну восьмую 10 - Блины

2–12 2 12 упоров 6–4 4 дискеты

6–4 4 открытых рамки 2–4 4 cuculoris 2–4 4 одиночных

2—4 4 двойные 2—4 4 шелковые 6—24 36 флажков

4–24 36 одиночных сеток 4–24 36 двойных сетей 6–18 24 флажка 6 - Highboys

2 - Блестящие доски, мягкие / твердые 4 - Детские смещенные рукава 2 - Детские боковые рукава 2 - Детские двойные насадки

ДОЛЛИ

Fischer 11 с сиденьями, сервантами, свиной отбивной 2–12 рядов

5 — Прямая направляющая, состоящая из 5 частей, направляющая с широким кругом (45 °). Коробка с клиньями

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Черная пленка

Полный CTB

Пример:

Линейное напряжение ( В) LL )

Напряжение между фазой и нейтралью ( В LN )


1

CTB (примерно половина рулона)

2

1

4

CTB (примерно половина рулона)

CTS

1

4

1

CTS (3 рулона)

1

8

1

CTS (3 рулона)

Роско Опал

Роско 3026 (216)

Роско 3027 (1 216)

2

3 ярда беленый муслин

Поясной шнур 400 # 8

Трюк (линия каменщика) - черный

Спрей для тусклого блеска - черный

Наконечники полос - черные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
