Что такое трехфазный ток, отличие трехфазного напряжения от однофазного
Все начинающие электрики когда-нибудь сталкиваются с вопросом, почему в некоторые электрощиты подведено напряжение в 380 V, а другие являются однофазными? Кратко это объясняется так: трехфазное напряжение 380 V является линейным, оно действует между всеми фазами в этой сети. Напряжение 220V является фазным, и действует между одной из трех фаз и нейтралью.
А теперь рассмотрим более подробно.
Специфика доставки тока потребителю
К конечным потребителям доставка электрического тока осуществляется при помощи высоковольтных линий электропередачи. На этом этапе ток подается под высоким напряжением, поэтому не подходит для непосредственного использования потребителями. Чтобы его можно было использовать, напряжение высоковольтного тока необходимо понизить. С этой целью вблизи потребителями устанавливаются трансформаторы. Это электротехнические установки, с помощью которых происходит понижение высоковольтного напряжения до номинальных значений.
После преобразования электрический ток пригоден для бытового потребления.
Однофазное электропитание
Таким видом электроснабжения потребители питаются от линий нулевого развода или одной из фазных линий. Они формируют однофазную электросеть, где номинальное напряжение составляет привычные 220 V. В зависимости от количества рабочих проводников, однофазные сети условно подразделяются на:
- двухпроводные
- трехпроводные
В однофазной двухпроводной сети применяются фазный (L) и нулевой (N) провод, заземление бытовых электроприборов не требуется.
В однофазной трехпроводной сети используются три проводника: фазный (L), нулевой (N) и заземляющий (или защитный). Третий провод применяется для обеспечения дополнительной защиты для человека от поражений электрическим током, а также электрических приборов от перегорания. В случае замыкания фазных проводов на корпус электроустановок, устройство заземления позволяет сразу же отключить питание.
Трехфазное электропитание
Система трехфазного питания предполагает подвод в ВРУ дома или электрический щит квартиры сразу трех фаз (L1, L2, L3) и нулевого рабочего проводника (N).
Между любыми фазными проводами действует напряжение 380V. Распределение электропроводки по объекту выполняется от щита, согласно заранее установленной схеме. Обеспечивается питание для бытовых электроприборов 220V или 380V.
Очень важно проводить расчет трехфазной сети правильно, чтобы электрическая нагрузка между всеми 3-я фазами была распределена равномерно. В противном случае высок риск сильного перекоса фаз, что может привести к возникновению аварийных ситуаций, а в некоторых случаях и к обгоранию одной из этих фаз. Чтобы распределение трехфазного питания по дому/квартире было равномерным, специалисты рекомендуют использовать электрические кабеля с 4 или 5 проводами.
Особенности трехфазной четырехпроводной электрической сети
При использовании четырехпроводной проводки питание объекта электроэнергией обеспечивается от трех фазных провода и нейтрали. Распределение электропроводов к приборам освещения и розеткам выполняется от распределительного короба или электрического щитка при помощи двух кабелей: каждым проводом фазного и нулевого значения для сетевого напряжения 220V.
На общепринятых схемах фазы обозначаются буквами А, В, С.
Особенности трехфазной пятипроводной электрической сети
От предыдущей версии трехфазная пятипроводная электросеть отличается наличием пятого заземляющего провода (PE), который предназначен для выполнения защитных функций. Также важнейшим условием остается соблюдение принципа равномерности в распределении нагрузок по параметрам потребления мощности между всеми фазами.
В то же время, следует отметить, что в случае трехфазного питания определение степени нагрузки в электросети по всем известному закону Ома не получится. Это объясняется тем, что при проведении расчетов учитываются коэффициенты мощности (cosф) и спроса (Kспроса). При этому среднее значение для городских квартир cosф соответствует диапазону 0.90-0.93, а Kспроса – 0.8 (в случае если количество подключенных потребителей превышает 5).
Преимущества и недостатки обеих систем
Как однофазная, так трехфазная системы электропитания имеют свои преимущества и недостатки.
Однофазная сеть 220V отличается простотой в монтаже, дешевизной и меньшей степенью опасности подающегося напряжения. Однако к минусам относится ограниченная мощность потребителей.
Преимуществами использования трехфазной сети 380V являются:
- ограничение мощности лишь по сечению проводов;
- существенная экономия при условии трехфазного потребления;
- возможность питания промышленных электроприборов и оборудования;
- в случае пропадания питания или ухудшения его качества – возможность переключиться с однофазных нагрузок к работающей фазе.
К минусам системы относятся: более высокая опасность напряжения, дороговизна оборудования, ограничения по максимальной мощности однофазных нагрузок.
Когда устанавливается система 380 в, а когда 220 в?
Если допускаются к использованию две системы подачи электричества – 220В и 380В, почему же в обычных городских квартирах устанавливается лишь первая? Ответ простой: при подключении потребителей, чья мощность не превышает 10 кВт, используется только одна фаза.
Следовательно, к дому подводится одна фаза и нулевой проводник.
В случаях, когда предполагает подключение потребителей мощностью более 10 кВт, рекомендуется прокладка трехфазного ввода. Обязательным трехфазный ввод с линейным напряжением равным 380V, является в зданиях с установленным оборудованием, которе оснащено трехфазными двигателями. Помимо увеличения уровня безопасности, такое решение позволит сэкономить на потреблении электрической энергии, а также на сечении проводов.
Преимущественно, в частном секторе используется однофазное напряжение, а на вводе монтируется электрокабель с сечением проводов 4-6мм2. В качестве ограничителя потребляемого тока используются автоматические выключатели с номинальным током защиты не более 40А.
Если предполагаемая мощность установленных потребителей превышает 15 кВт, обязательной к установке является система трехфазного питания. В этой случае мощность распределяется по фазам, что позволяет снизить нагрузку на электрооборудование. К использованию рекомендованы медные провода с сечением не меньше 10мм2.
Как правило, к трехфазному питанию подключаются торговые помещения, офисы и административные объекты, промышленные предприятия.
О трехфазном напряжении
Техника в деталях
September 2019
Каждый день человек так или иначе сталкивается с электричеством. Современный мир построен и работает благодаря электричеству и электрическим сигналам, но, к сожалению, не всегда мы вдаемся в подробную деятельность этой невидимой энергии, которая окружает нас в таинственных проводах.
Давайте рассмотрим трехфазное напряжение, т.к. в повседневной жизни мы сталкиваемся с ним нечасто, и приведем некоторые факты.
По отношению к нулю на всех трех фазах – напряжение 220 Вольт. А вот по отношению этих трех фаз друг к другу – на них 380 Вольт.
Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазы с напряжением на каждой 220 В.

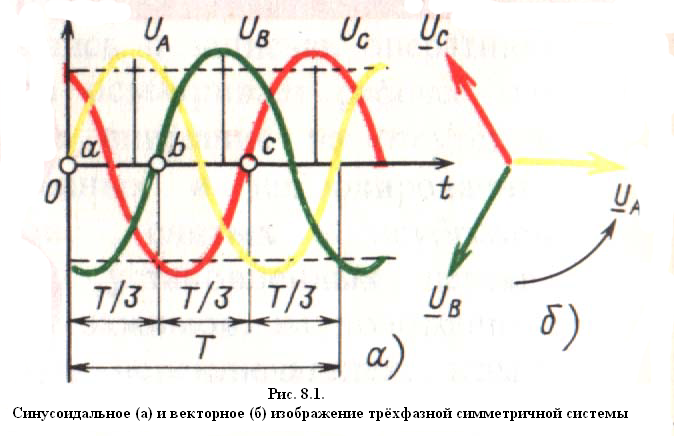

Как же получается, что при сложении фаз напряжение 380 Вольт, а не 440? А все потому, что эти напряжения сдвинуты по фазе относительно друг друга на 120 градусов, а сумма их сложения не арифметическая, а геометрическая. Между любой парой фазных проводов действует линейное (или межфазное) напряжение, а между любым из фазных и нулевым – фазное. При нормальных эксплуатационных условиях линейное напряжение в 1,73 раза больше фазного. Так, если линейное напряжение 380 В, то фазное – 220 В.
Преимущества трехфазной сети:
Недостатки трехфазной сети 380 В:
Плюсы однофазной сети 220 В
Минусы однофазной сети 220 В
Практически все здания построены под электросеть 220 В, которая ограничивает входную мощность 15 кВт, и переходить на трехфазную сеть не всегда представляется возможным, т.к. это потребует полной замены электропроводки в здании. Конечно, можно попытаться распределить трехфазную сеть между потребителями, но не всегда это удается сделать достаточно хорошо, и очень часто приходится сталкиваться с перекосом фаз.
Для решения этой проблемы существуют различные устройства на рынке, и мы с вами рассмотрим одно из них – это трехфазный ИБП, у которого на выходе одна фаза. Данные модели выпускаются, начиная от 10 кВА и заканчивая 20 кВА. Давайте поближе рассмотрим героя сегодняшнего повествования – источник бесперебойного питания GIGALINK GL-UPS-OL20-3-1.
Данный ИБП с двойным преобразованием может справляться с нагрузкой до 18 кВт. Данная модель трехфазная, и поэтому эффективно разгружает нейтральный провод от гармоник тока и способствует надежной работе потребителей.
Конструкция «двойное преобразование» несет в себе главное преимущество – время переключения на питание от батарей составит 0 секунд.
Подобные модели из-за больших размеров инверторов не позволяют комплектовать в ИБП батареи, и поэтому к ней необходимо приобретать батарейные блоки или внешние АКБ большой емкости. А благодаря функции горячей замены батарейных блоков можно производить обслуживание АКБ без необходимости отключать ИБП. Время работы от батарей зависит только от их количества и емкости.
Также есть возможность запуска от аккумуляторов даже при отсутствии входного электропитания. Жидкокристаллический дисплей как облегчит понимание статуса работы ИБП, так и поможет быстро выявить и понять возникшие проблемы. При этом его оснастили различными функциями защиты – защита от перегрузки, защита от короткого замыкания, защита от перегрева и защита от обратных токов.
Подводя итоги, следует отметить, что пользователь при выборе модели ИБП должен принимать в расчет не только наличие необходимых потребительских свойств и соотношение цена/качество, но и надежность, удобство и стоимость сервисного обслуживания ИБП.
Больше об ИБП GIGALINK:
в PDF-формате (6,83 Mb)
Связанные публикации:
Все публикации
Поделиться статьей:
| tayle news
Подпишитесь на канал TAYLE NEWS в Telegram!
Electrician Melbourne: что такое трехфазное питание и нужно ли оно мне?
Большинство домов в Австралии имеют однофазное питание, но если у вас большой дом, вы можете быть подключены к сети с помощью трехфазного питания. Электричество вырабатывается и распределяется в 3 фазы, поэтому вы видите несколько воздушных кабелей на столбах на улице. Наличие 3 фаз позволяет нам получать как 240 В, так и 415 В от одного и того же источника электроэнергии.
Вот советы от Kenner Electrics, вашего надежного электрика из Восточного Мельбурна
В чем разница между однофазным и трехфазным питанием?
Однофазное питание с двумя проводами; активный и нейтральный.
Он обеспечивает питание около 240 вольт и используется в домах и на предприятиях для большинства приборов и освещения.
3-фазное питание имеет четыре провода; три активных и один нейтральный, подает питание как на 240 В, так и на 415 В. Когда мы вносим в дом трехфазное электропитание, количество доступной энергии увеличивается втрое. Это связано с тем, что у нас есть доступ ко всем трем фазам, поэтому, по сути, это означает, что у нас подключено 3 однофазных источника питания.
В больших домах, в которых могут быть сотни розеток питания, множество кухонных приборов на 240 В и более крупные трехфазные кондиционеры на 415 В, доступ к большей мощности необходим, чтобы убедиться, что одна фаза не перегружена, что может вызвать неудобства. путешествие.
Так зачем мне 3-фазное питание дома?
3-фазная сеть способна удовлетворить потребности в электроэнергии более крупных и мощных приборов . Вот почему он чаще используется в коммерческих и промышленных условиях для управления большим оборудованием, требующим большой мощности.
Но вам может понадобиться это для вашего дома, если у вас есть большая система кондиционирования воздуха, большая электрическая плита, мощная система мгновенного электрического горячего водоснабжения или домашняя мастерская с оборудованием. Переход на 3-фазное питание означает, что вы можете безопасно запускать все свои приборы одновременно, не беспокоясь о том, что они отключат цепи.
Большинству небольших домов и квартир не требуется трехфазное питание, поскольку все их бытовые приборы и электропитание прекрасно работают от однофазного питания. Но если вы ремонтируете или добавляете энергоемкие приборы, поговорите со своим электриком, чтобы узнать, нужно ли вам трехфазное питание.
Перейдите по этой ссылке на наш веб-сайт, чтобы получить дополнительную информацию об обновлении расходных материалов, в том числе о том, сколько это стоит.
Как узнать, какой тип электричества у меня дома?
Посмотрите на главный выключатель на распределительном щите.
Если он имеет ширину 1 полюс (около 1 пальца), значит, ваше электроснабжение однофазное. Если главный выключатель имеет ширину 3 полюса (примерно 3 ширины пальца), то, скорее всего, у вас трехфазное питание.
Еще один способ узнать, что это обычно написано на вашем счетчике электроэнергии. Но если жаргон на вашем счетчике электроэнергии слишком сложен для понимания, вы можете просто позвонить своему дистрибьютору электроэнергии (например, United Energy), и они смогут сообщить вам об этом.
Похожие сообщения :
— Зачем вам установка охранного освещения и видеонаблюдения?
— Почему важна проверка электробезопасности?
— Как решить проблему отключения цепей?
Что делать, если мне нужно перейти на 3-фазное питание?
Если вам нужно перейти на 3-фазное питание или если вы строите новый дом с большими потребностями в электроэнергии, свяжитесь с Kenner Electrics. Наши квалифицированные электрики помогут вам на протяжении всего процесса и представят все документы поставщику электроэнергии от вашего имени.
4-полюсная скорость двигателя — Готовые к автоматизации панели
480 В, 3 фазы, звезда
Большинство жителей США привыкли к однофазной сети 120 В. Однако доступен другой тип питания, известный как 3-фазное напряжение 480 В. Этот тип энергии используется во многих промышленных приложениях из-за его высокой мощности. Давайте посмотрим, что такое 3-фазное питание 480 В в США и некоторые его преимущества по сравнению с другими формами питания…
Что такое 3-фазное напряжение 240 В?
3 фазы 240 В часто используются в промышленности. Он состоит из трех фаз питания, что делает его более эффективным и надежным, чем однофазная система. Однако эта сила может быть опасной, если с ней не обращаться должным образом.
Что такое 480 В, 3 фазы?
480 В, 3 фазы, это электроэнергия, обычно используемая в промышленных и коммерческих условиях. Это система высокого напряжения, которая может обеспечить большую мощность для работы больших машин или оборудования.
Преимущества трехфазного питания 480 В
Трехфазное питание 480 В имеет ряд преимуществ перед другими видами питания. Одним из самых больших преимуществ является то, что он может обеспечить большую мощность, чем однофазная система . Это означает, что вы можете использовать его для крупных промышленных приложений, требующих большой мощности.
Еще одним преимуществом является то, что она более эффективна, чем однофазная система. Это означает, что при передаче и распределении теряется меньше энергии.
Третье преимущество заключается в том, что, поскольку напряжение выше, сила тока намного ниже. Это означает, что для достижения тех же результатов можно использовать меньшую проводку и компоненты.
Наконец, эта мощность более надежна, чем однофазная система. Это потому, что есть три фазы питания, которые вы можете использовать вместо одной. Если одна фаза выходит из строя, две другие фазы все еще могут обеспечивать питание.
Как подключиться к 3-фазному источнику питания 480 В?
- Во-первых, вам нужно найти квалифицированного электрика для работы с этим типом питания.
- Во-вторых, вам необходимо убедиться, что ваш дом или офис оборудован электропроводкой и розетками, подходящими для этого типа питания.
- В-третьих, вам необходимо связаться с местной коммунальной компанией, чтобы узнать, предлагают ли они этот тип питания.
Выполнив все эти действия, вы сможете подключиться к 3-фазному источнику питания 480 В и начать использовать этот тип питания дома или в офисе.
В качестве альтернативы вы можете приобрести преобразователь фазы для преобразования однофазного напряжения 240 В в трехфазное напряжение 240 В. Затем подключите повышающий трансформатор для преобразования 3-фазного напряжения 240 В в 3-фазное напряжение 480 В.
Меры предосторожности
При работе с этой фазой необходимо соблюдать некоторые меры предосторожности.
- Всегда убедитесь, что вы используете подходящую электропроводку и розетки для данного типа питания.
