Трехфазные электросчетчики | Счетчики электроэнергии трехфазные 380В

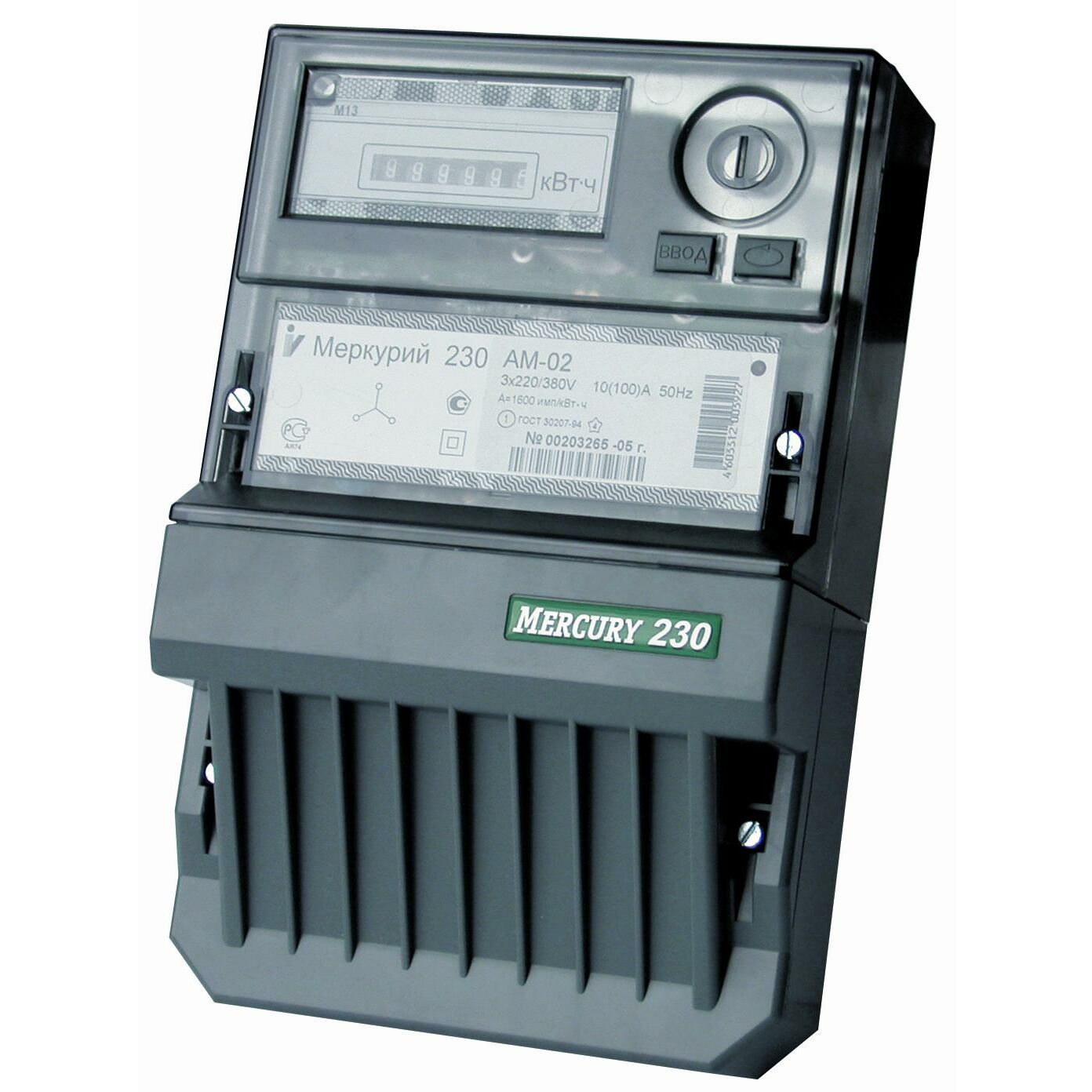

Трёхфазные счётчики электрической энергии

Для учета потребленной электрической энергии в трехфазных сетях переменного тока, могут применяться приборы учета различных исполнений, принципов действия и функционала метрологической части.

Трёхфазные приборы учета массово выпускаются двух типов:

 - электромеханические счетчики; Выпускаются в вариантах учета потребления в 3 проводных и 4 проводных сетях переменного тока. Включение в сеть прямого типа или через трансформатор тока, или трансформаторы тока и напряжения. Оснащены импульсным выходом, ряд моделей учета потребления активной и реактивной мощностей могут быть оснащены оптическим портом или RS-485 интерфейсом связи.

- электронные, или цифровые счетчики электроэнергии.

Цифровые трехфазные счетчики электрической энергии производятся в следующих исполнениях:

 - прибор учета активной мощности прямого или трансформаторного включения;

- прибор учета реактивной и активной мощностей прямого или трансформаторного включения;

- прибор двунаправленного учета реактивной мощности, в исполнениях прямого или трансформаторного включения;

- многотарифный прибор учета прямого или трансформаторного включения;

- многотарифный прибор расширенного функционала.

В бытовом секторе применяются счетчики активной мощности, так как за реактивную мощность, вбрасываемую оборудованием в сеть, платит только коммерческий потребитель.

Могут применяться как приборы электромеханического типа так и цифровые приборы в случае необходимости подключения потребителя в систему автоматизированного сбора и коммерческого учета электроэнергии или сокращенно АСКУЭ. Для оптимизации затрат на электроэнергию бытовой потребитель может установить многотарифный прибор, и спланировать максимальное потребление электрической энергии на период действия наиболее дешевого тарифа.

Приборы расширенного функционала помимо тарифного учета, ведение журнала срезов потребленной электроэнергии согласно предварительно заданным временным интервалам срезов, возможности подключения в систему АСКУЭ по различным интерфейсам связи, управлением реле отключения потребителя, индикации неправильного включения, и попыток хищения, дают возможность доступа к следующим функциям:

- контроль частоты, напряжения сети, Cos фи;

- возможность использовать трансформаторы с разным коэффициентом трансформации;

- контроль качества сети на присутствие гармоник;

- возможность гибкой настройки прибора согласно требованиям энергокомпании и специфики конкретной точки учета.

Рынок трёхфазных приборов учета позволяет бытовому или коммерческому потребителю выбрать, согласно своих финансовых возможностей и технических потребностей, наиболее оптимальный прибор учета. Прибор может быть использован для коммерческого учета при условии наличия модели в государственном реестре, и соответствию требованиям энергокомпании с которой заключен договор на поставку электроэнергии.

Трехфазный счетчик электроэнергии • Apator

СКАЧАТЬ

  • Каталог
  • Декларация о соответствии

Мультитарифный, четырехквадрантный счетчик электрической энергии в 3 - или 4-проводной трехфазной сети для потребителей, подклю ченных к сети высокого, среднего или низкого напряжения, для любых тарифных групп. Счетчик имеет широкие возможности по измерению и регистрации, а также широкий выбор способов передачи данных, представляет собой оптимальное решение для сложных задач в системах управления электроэнергией. Типичное применение: коммерческий/промышленный счетчик, балансирующий счетчик.









  • Измерение активной, реактивной и полной электроэнергии
  • „„Измерение текущих, максимальных, избыточных, накопленных мощностей
  • Измерение потерь в трансформаторе: OLA, NLA, OLR, NLR, I²t, U²t
  • Расширенная регистрация событий: 7 групп событий сохраняемых в независимых журналах, 500 событий в каждом журнале
  • Протокол обмена данными DLMS/COSEM
  • Съемный модуль связи: 3G/GPRS, PLC, Ethernet



Технические параметры
МодельsmartESOX BsmartESOX P
Метод Подключения прямой трансформаторный
Рабочее напряжение [V] 3 x 230/400 3 x 58/100. ..3x230/400
Рабочий ток [A] 5 1 или 5
Максимальный ток [A] 120 6

Трехфазный счетчик электроэнергии многотарифный ГАММА 3 многофункциональный

Класс точности:

      по активной энергии

      по реактивной энергии


0,2S; 0,5S; 1.0
 0.5; 1,0
Количество тарифов 4
Количество тарифных зон 8
Число сезонов 12
Количество импульсных выходов 1 / 2 / 4
Номинальная частота, Гц 50
Номинальное напряжение, В 3x57. 7/100, 3x220/380
Базовый (номинальный) ток, А 1; 5; 10
Максимальный ток, А 1,5; 7,5; 10; 50; 65; 100
Передаточные числа в телеметрическом режиме, имп/кВт•ч (имп/кВАр•ч) 10000, 2000, 400, 200
Передаточные числа в поверочном режиме, имп/кВт•ч (имп/кВАр•ч) 1000000, 200000, 40000, 20000
Скорость обмена по цифровому интерфейсу, бод 1200, 2400, 4800, 9600
Полная мощность, потребляемая последовательной цепью, В•А, не более  1,0
Активная (полная) мощность, потребляемая параллельной цепью, Вт (В•А), не более  2(10)
Единица младшего разряда при отображении энергии, кВт•ч (кВАр•ч): 0,01
Точность хода часов, с/сутки ± 0,5
Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки ± 0,1
Длительность хранения информации при перерывах питания, лет 30
Резервное питание (опция в зависимости от модификации) 170 . . 253 В
Диапазон рабочих температур ЖКИ, °С -25... +55 (Т1)
-35... +55 (Т2)
-40... +55 (Т3)
-40... +60 (Т4)
Срок службы встроенных часов при отсутствии питания сети, лет 10
Масса счетчика, кг , не более 1,8
Габаритные размеры счетчика, мм , не более 281х180х72,5

Счётчик электроэнергии трёхфазный многотарифныйBOLID-Топаз-303-5(60), BOLID-Топаз-303-10(100)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Класс точности по активной энергии, ГОСТ 31819.21-2012 1
Номинальное напряжение, В 3*230/400
Базовый Iб (максимальный Iм) ток, А 5(60)
10(100)
Стартовый ток (порог чувствительности), мА, не более 0,004 Iб
Номинальная частота, Гц 50
Постоянная счетчика, имп/ кВт·ч 1000
Активная мощность, не более, Вт 0,6
Полная мощность, не более, ВА по цепи напряжения 7
по цепи тока 0,05
Предел допускаемой основной погрешности таймера при 23°С, с/сутки ±0,5
Предел допускаемой дополнительной температурной погрешности таймера, с/°С сутки ±0,1
Количество тарифов До 4
Количество тарифных зон в сутки До 16
Различная тарификация для рабочих/выходных/ праздничных дней есть
Устройство отображения ЖКИ
Цена одного разряда при отображении энергии, кВт·ч младшего 10-2
старшего106
Скорость передачи данных интерфейсов, бод RS-485 600, 1200, 2400 ,4800, 9600
оптический (ИК) порт600, 1200
Срок хранения информации при отключении питания, лет, не менее 20
Срок службы литиевой батареи, лет, не менее 10
Средний срок службы, лет 30
Средняя наработка на отказ, ч 140 000
Диапазон рабочих температур, °С от -40 до +70
Диапазон температур кратковременного хранения и транспортировки, °С
от -50 до +70

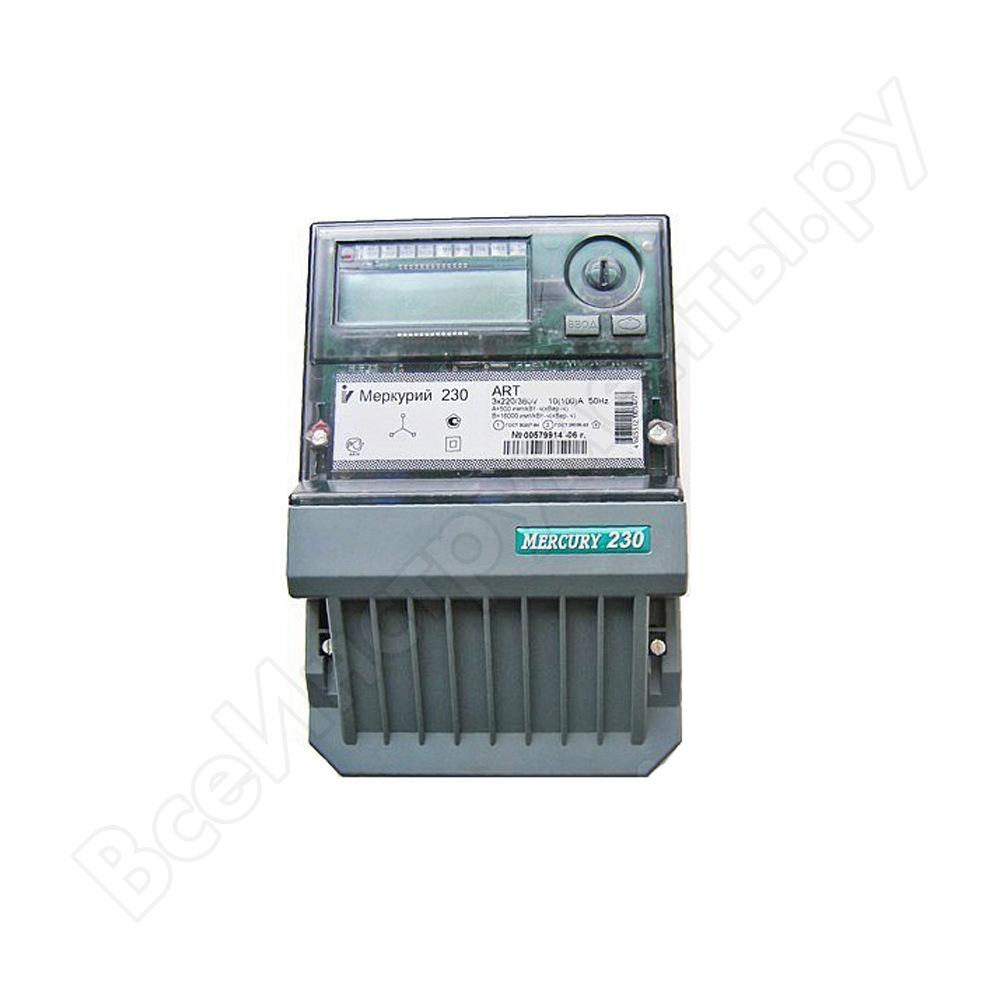

устройство и разновидности агрегатов, как правильно подключить прибор учета электроэнергии

Трехфазный счетчик — прибор для измерения расхода электроэнергии в сети переменного тока напряжением 380 В. Однофазные счетчики применяются в сетях 220 В в офисных и жилых помещениях. Приборы, работающие в трехфазной сети, устанавливаются на крупных промышленных предприятиях. С применением мощного электрооборудования все чаще они используются в электрических магистралях частных и загородных домов.

Виды приборов

Трехфазные электросчетчики разделяются по типам подключения и измеряемых величин, разновидности конструкций. По способу подсоединения к электрической сети они делятся на 2 вида. К ним относятся:

  1. Прямое подключение — приборы устанавливаются непосредственно в сети 220 или 380 В. Они обладают способностью пропускать мощность до 60 кВт и максимальный ток — до 100 А. Подключение осуществляется проводами сечением от 1,5 до 2,5 мм².
  2. Косвенное подсоединение — счетчики подключаются через трансформаторы и используются в сетях высокого напряжения. Чаще они используются на крупных производственных территориях.

Конструктивно приборы бывают индукционными и электронными. В индукционных аппаратах отсчет происходит благодаря вращению токопроводящего диска под действием магнитного поля от катушек.

Такие агрегаты называются еще электромеханическими. Количество оборотов диска прямо пропорционально количеству израсходованной электрической энергии. У этих счетчиков есть ряд недостатков:

  • отсутствие дистанционного снятия показаний;
  • большая погрешность;
  • однотарифность;
  • возможность использования неучтенной электроэнергии.

Все чаще им на замену приходят электронные приборы, в которых напряжение действует на твердотельные элементы, преобразующих аналоговые сигналы в импульсы.

К преимуществам электронных счетчиков относятся: многотарифность, дистанционное снятие показаний, длительный срок службы, высокая точность измерений.

Конструктивные особенности и принцип действия

Трехфазный прибор отличается от однофазного способностью работать в сетях, где номинальная мощность составляет от 15 кВт и выше. Они считаются многофункциональными агрегатами, так как могут применяться как в бытовых сетях, так и для контроля работы трехфазных электродвигателей. В конструкцию прибора входят:

  • разборный корпус;
  • две обмотки: токовая, напряжения;
  • алюминиевый диск;
  • магнит для остановки диска;
  • червячная передача;
  • счетный механизм.

Между двумя электромагнитами располагается алюминиевый диск. Токовый магнитопровод подсоединяется последовательно, а электромагнит напряжения — параллельно. При включении счетчика по обмоткам проходит ток, который вызывает переменные магнитные потоки.

Они пронизывают диск и образуют индукционные вихревые токи, которые взаимодействуют с потоками и заставляют диск вращаться. Через червячную передачу происходит периодичное вращение счетного механизма.

Основными элементами электронного прибора считаются: трансформаторы тока и напряжения, преобразователь, контроллер, клеммы. Преобразователь получает аналоговые сигналы с датчиков тока и превращает их в цифровые импульсы.

Импульсы поступают в контроллер и на дисплее отображаются цифры, показывающие текущее значение электроэнергии.

Трехфазные счетчики подключаются как к трехпроводным схемам, так и четырехпроводным. Приборы способны хранить всю информацию с привязкой ко времени.

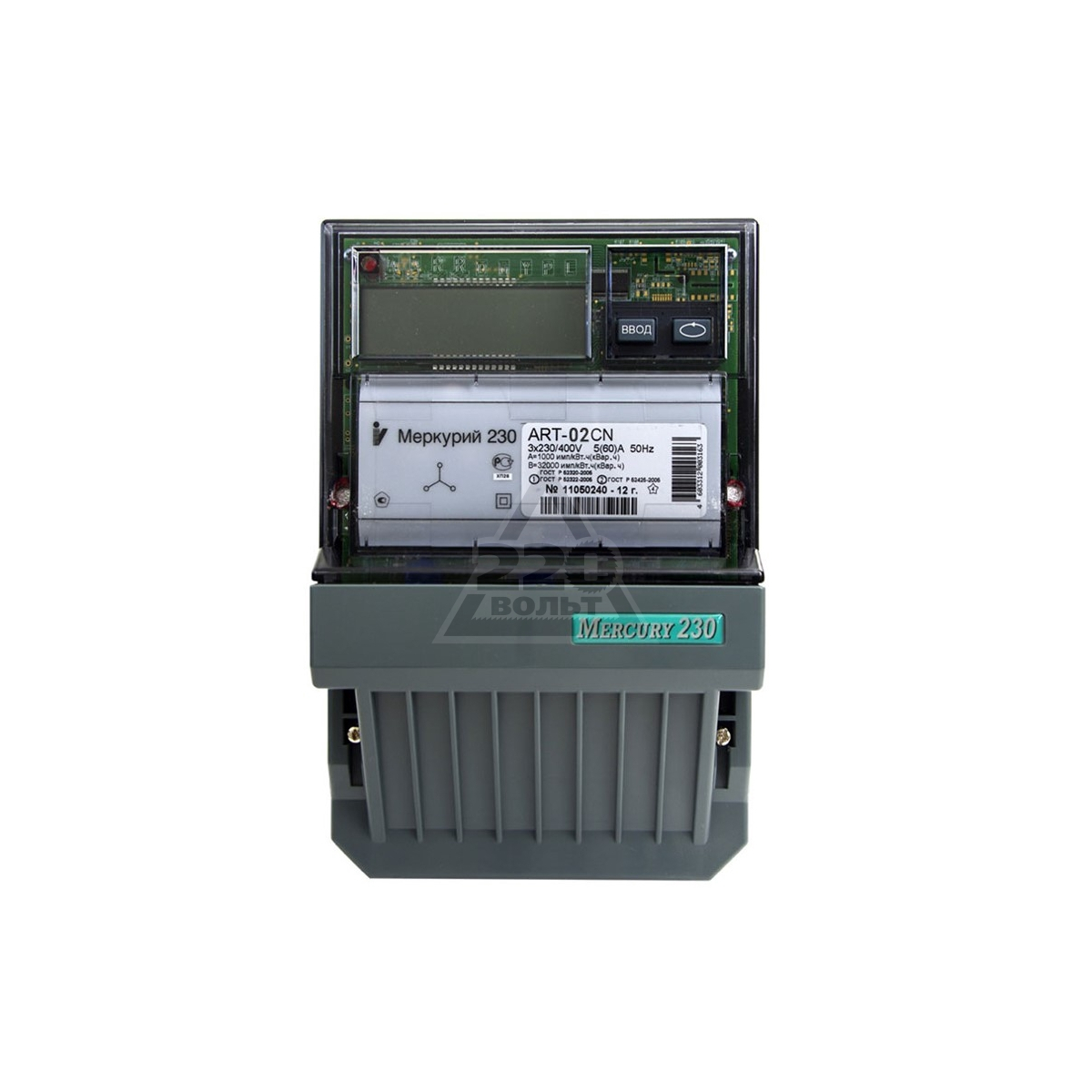

Популярные модели

Наиболее популярными считаются многотарифные трехфазные счетчики. Существует множество электронных моделей, выпускаемые российскими производителями. К ним относятся:

  1. Меркурий 236 ART-02 RS 100 A — прибор предназначен для учета активной и реактивной электроэнергии при прямом подключении. Обладает устройством для длительного хранения информации и ее передачи в центр сбора. Учет показаний осуществляется по 4 тарифам.
  2. Нева 303 1S0 5—100 A — комбинированное устройство, которое может применяться как в однофазных, так и трехфазных сетях. Дисплей дополнительно оборудован светодиодным индикатором.
  3. Энергомер ЦЭ 6803 В/1 — однотарифный счетчик, который устанавливается на DIN-рейку. Максимальная сила тока для прямого подключения составляет 100 А. Продукция выпускается ставропольским акционерным обществом.
  4. Агат 3−1.50.5 — электронный многотарифный прибор с цифровой индикацией от московских производителей. В конструкцию встроен интерфейс связи IRDA. Счетчик оснащен защитой от распространенных приемов хищения электроэнергии. Срок службы — 32 года.

Можно еще отметить механические и электронные модели счетчиков от российских компаний Матрица, Омрон, Каскад и др.

Схема подключения

Чтобы подключить трехфазный счетчик, необходимо наличие вводного выключателя с тремя или четырьмя контактами. Не рекомендуется использовать три однополюсные автомата, так как в них защитное отключение происходит не одновременно. Клеммы прибора подключаются слева направо:

  • 1 и 2 — вход и выход первой фазы;
  • 3 и 4 — вторая фаза;
  • 5 и 6 — подключение третьей фазы;
  • 7 и 8 — точки подсоединения нулевого провода.

Заземляющий провод обычно выводится через отдельную колодку. Перед началом монтажа нового счетчика следует отключить вводный автомат. Если крепление старого счетчика не подходит, то предварительно с помощью дрели просверливаются новые монтажные отверстия. Затем с помощью самонарезающих шурупов счетчик устанавливается на специальную площадку.

Некоторые модели монтируются непосредственно на DIN-рейку электрического щита. После проверки надежности крепления прибора осуществляется последовательное соединение проводов слева направо. После подсоединения проводов включается автомат, и счетчик проверяется на нагрузку.

Для регистрации и опломбирования прибора приглашается соответствующий специалист.

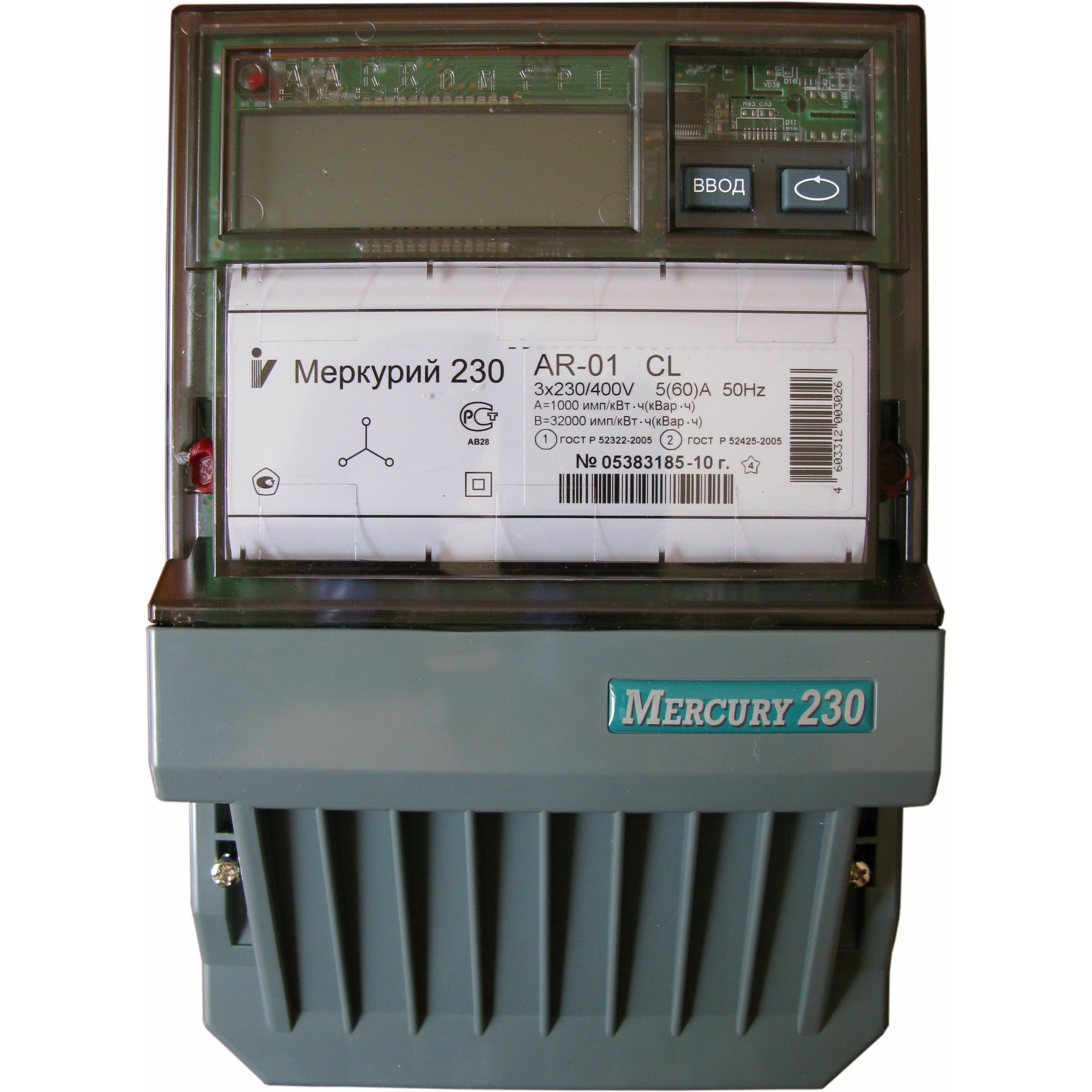

Однофазные и трехфазные электросчётчики - схемы подключения, принцип работы, классы точности

Для учёта количества потребления электроэнергии, измеряемой в киловатт-часах, используются электрические счётчики. Электрические счётчики однофазные и тркхфазные ведут суммарный учёт потребления в сетях переменного тока. По типу электрической сети, конструктивному исполнению, схеме подключения, классу точности, виду измеряемой электроэнергии и т.д. электрические счётчики можно разделить на разные виды и типы.

Однофазнные и трёхфазные счетчики

Счётчики электроэнергии бывают двух основных видов: для однофазной сети переменного тока 220В и для трёхфазной сети переменного тока 380В. Т.е. счётчики бывают однофазными и трёхфазными.

Однофазные счётчики в основном используются в бытовых электрических сетях, т.е. там, где потребители электроэнергии работают от электрической сети напряжением 220В. Например, потребителем может быть обычная бытовая техника или комнатное освещение.

Трёхфазные счётчики используются на предприятиях, где основная электрическая нагрузка – это трёхфазные потребители. В качестве трёхфазных потребителей могут выступать силовые трансформаторы и трёхфазные электродвигатели. Также в качестве трёхфазной нагрузки могут выступать и однофазные потребители, но распределённые по разным фазам.

Принцип действия

По принципу действия счётчики бывают индукционными (электромеханическими) и электронными (статическими). Первые наиболее распространены, т.к. они были изобретены значительно раньше. По сравнению с электронными счётчиками, счётчики индукционные морально устарели. Кроме того у них больше погрешность и они способны вести только простой учёт потребления электроэнергии.

Наблюдать работу счётчика можно по крутящемуся диску. Чем быстрее крутится диск, тем большая нагрузка проходит через счётчик в данный момент времени. На индукционном счётчике обычно указывается, сколько оборотов диска соответствует 1кВт*ч потреблённой электроэнергии. Подсчёт электроэнергии выполняется по механическому счётному механизму.

Электронные (современные) счётчики по своим параметрам на много лучше устаревших индукционных. Они более точны, позволяют вести многотарифный учёт электроэнергии. Кроме того они способны хранить данные потребления по времени суток, по дням, месяцам и т.д. Многие модели электронных счётчиков способны передавать данные учёта по сети или по каналу мобильной связи, т.е. существует возможность удалённого снятия показаний.

Наблюдать работу электронного счётчика можно по миганию светового индикатора, находящегося на счётчике. Чем чаще происходит мигание, тем большая нагрузка проходит через счётчик. На электронном счётчике должно указываться количество световых импульсов, соответствующее потреблению 1кВт*ч электроэнергии.

У многих электронных счётчиков имеется жидкокристаллический дисплей, на котором можно наблюдать потребление электроэнергии.

Класс точности счетчика

Класс точности – это погрешность устройства, указанная в процентах. По классу точности электрические счётчики можно разделить на рабочие и образцовые (эталонные).

Рабочие счётчики используются для постоянного и непрерывного учёта в электрических сетях. Образцовые счётчики служат для контрольной поверки рабочих счётчиков.

Вид измеряемой электроэнергии

По виду измеряемой электроэнергии устройства делятся на счётчики активной электроэнергии, счётчики реактивной электроэнергии и комбинированные счётчики (активно-реактивной электроэнергии).

Способ подключения

В зависимости от схемы подключения счётчики бывают прямого и непрямого включения. Счётчики прямого включения используются в сетях с потребителями небольшой мощности. В основном это обычные однофазные устройства учёта, но могут быть и трёхфазные счётчики прямого включения.

Счётчики непрямого включения устанавливаются для учёта в сетях, где прямой учёт невозможен ввиду большой токовой нагрузки, проходящей в сети. Обычно большие токи протекают в трёхфазных сетях переменного тока.

Для непрямого учёта используются трансформаторы тока, вторичные обмотки которых подключаются непосредственно к счётчику.

Для подсчёта электроэнергии в высоковольтных сетях применяют высоковольтные счётчики прямого включения или счётчики, ведущие учёт через высоковольтные трансформаторы тока и трансформаторы напряжения.

Схемы подключения трех и однофазных счетчиков

Однофазный счётчик

Данный счётчик подключается достаточно просто. К нему подходят четыре провода: фаза-вход, фаза выход, ноль-вход и ноль-выход.

Фаза-вход – фазный провод, идущий от сети. Фаза-выход – провод, идущий к потребителям (к нагрузке). Ноль-вход – нулевой провод, идущий от сети. Ноль-выход – нулевой провод, идущий к нагрузке.

Главное в подключении однофазного счётчика – не перепутать клеммы при подключении фазных и нулевых проводников.

Трёхфазный счётчик

Трёхфазные счётчики в сетях 380В подключаются по различным схемам:

● прямое включение;

● полукосвенное;

● схема «звезда».

Трёхфазный счётчик прямого включения подключается аналогично однофазному счётчику, но стой лишь разницей, что количество входных и выходных фазных проводов будет в три раза больше. Т.е. на каждую из трёх фаз будет один входящий и один выходящий провод. В итоге получается, что к счётчику подключаются восемь проводов.

Трёхфазные счётчики непрямого включения (полукосвенное, схема «звезда») используют в связке с трансформаторами тока. Вторичные обмотки трансформаторов тока подключаются к токовым клеммам счётчика. При подключении необходимо обязательно учитывать полярность первичной и вторичной обмоток трансформаторов тока. От этого зависит правильная работа счётчика и, соответственно, правильный учёт электроэнергии.

Стоит отметить, что подключение всех видов электросчётчиков должны производить представители энергоснабжающей организации. Кроме самого подключения они производят и пломбировку счётчика. Если счётчик электронный и программируемый, то сотрудники энергосбыта производят и соответствующие его настройки.

Что означает трехфазный интеллектуальный счетчик для революции в области интеллектуальной энергетики?

В августе 2020 года мы первыми в Великобритании установили трехфазные интеллектуальные счетчики SMETS2 для бытовых и корпоративных потребителей энергии.

Установки, первые из которых были установлены дома у клиента Good Energy, а вторые - на малом предприятии, поставленном SSE всего две недели спустя, ознаменовали важные вехи в переходе энергетической системы Великобритании и обеспечили новую разработку, меняющую правила игры. Внедрение смарт-счетчиков в Великобритании.

Но почему именно трехфазный интеллектуальный счетчик SMETs2 представляет собой такой прорыв в нашей революции интеллектуальной энергетики?

И что это значит для технологии автоматизированного считывания показаний счетчиков (AMR), уже используемой многими бизнес-потребителями, которые получают трехфазную электроэнергию? Мы объясним ниже.

Во-первых, что такое трехфазная электроэнергия?

Трехфазная электроэнергия - это тип многофазной системы (метод распределения электроэнергии переменного тока), которая чаще всего используется для обеспечения больших нагрузок электричеством, например, в промышленности, бизнесе или в домах с очень высоким энергопотреблением. .

Что такое трехфазный электросчетчик?

Трехфазный электросчетчик используется для измерения мощности трехфазного источника питания, чаще всего для коммерческого использования. В настоящее время потребители, использующие трехфазное электричество, не могут установить цифровой интеллектуальный счетчик, однако некоторые бизнес-пользователи смогли воспользоваться преимуществами технологии AMR, например трехфазных передовых счетчиков, для регистрации своего потребления электроэнергии.

В 2018 году правительство Великобритании постановило, что поставщикам энергии разрешено предлагать потребителям малого и среднего бизнеса и более крупным предприятиям выбор между усовершенствованным счетчиком AMR и интеллектуальным счетчиком.

Что это значит для бытовых потребителей? Нужен ли мне для дома трехфазный интеллектуальный счетчик?

С появлением нового многофазного интеллектуального счетчика SMETS2 теперь есть возможность для крупных и сложных потребителей электроэнергии присоединиться к революции интеллектуальной, чистой и зеленой энергии.

Большинство домашних хозяйств в Великобритании имеют так называемые «однофазные» счетчики, подключенные к 230 или 240 вольт через два провода. Но есть сотни тысяч домов и предприятий по всей стране, которые работают по трехфазному соединению, подключенному к 400 или 415 вольт тремя активными проводами, или «фазами», и одной нейтралью.Эти сайты имеют другой тип подключения, потому что они используют более высокие нагрузки электричества и / или имеют более сложную домашнюю энергетику, такую ​​как солнечные панели, аккумуляторные батареи или зарядное устройство для электромобилей. До сих пор такие дома и предприятия не могли использовать новейшие технологии интеллектуального учета.

Учитывая, что экологически чистая энергетическая система будущего будет полагаться на такие умные дома, как эти, чтобы самостоятельно генерировать и делиться своей энергией в рамках более умной энергосистемы, это проблема, которую энергетическая отрасль должна решить, и мы с гордостью можем сказать, что мы ее преодолели. неотъемлемая часть разработки решения для рынка: новый трехфазный интеллектуальный счетчик SMETS2.

Важно отметить, что в качестве интеллектуального счетчика второго поколения эта новая технология позволит клиентам подключаться к защищенной общенациональной сети, управляемой компанией Data Communications Company (Smart DCC), обеспечивая плавное переключение между поставщиками энергии.

Если у вас в настоящее время нет трехфазного интеллектуального счетчика, но вы планируете инвестировать в энергосистему умного дома, такую ​​как солнечная генерация или зарядное устройство для электромобилей, вам может потребоваться модернизация счетчика. Если вы обратитесь к поставщику энергии, он проконсультирует вас о ваших потребностях.

Какой вариант для моего бизнеса?

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым устройством AMR, в 2018 году правительство постановило - в интересах поддержания конкурентного рынка - что зарубежные клиенты (за исключением микробизнеса) будут по-прежнему иметь возможность чтобы наслаждаться гибкостью выбора между двумя технологиями.

Новая доступность трехфазного интеллектуального счетчика SMETs2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции интеллектуальной энергетики.

Итак, могу ли я установить 3-фазный интеллектуальный счетчик сейчас?

Если вы используете трехфазное электричество в своем доме или на работе, теперь вы можете получить выгоду от установки трехфазного интеллектуального счетчика (SMETs2) в вашем помещении. Как ведущий установщик умных счетчиков в Великобритании, мы сейчас работаем с нашими партнерами-поставщиками энергии над развертыванием устройств по всей Великобритании.

Свяжитесь с вашим поставщиком энергии сегодня, чтобы заказать установку.


Еще несколько часто задаваемых вопросов

В чем разница между AMR и интеллектуальным счетчиком?

Несмотря на схожесть преимуществ, устройства AMR и интеллектуальные счетчики работают по-разному и используют разные технологии.

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым AMR, в 2018 году правительство постановило - в интересах поддержания конкурентного рынка - что иностранные клиенты (за исключением микробизнеса) будут по-прежнему пользоваться гибкость выбора между двумя технологиями.

Приближающаяся доступность трехфазных интеллектуальных счетчиков SMET2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции интеллектуальной энергетики.

В чем преимущество интеллектуального счетчика для моего бизнеса?

Если вы еще не используете устройство AMR на своем предприятии, установив интеллектуальный счетчик, вы можете присоединиться к революции интеллектуальной энергетики, открывая мир возможностей для снижения потребления энергии и, следовательно, помогая сократить расходы и выбросы углерода.

Интеллектуальный счетчик помогает понять, как расходуется энергия в вашем бизнесе, а при использовании с платформой управления энергопотреблением (например, SmartVision Pro) вы можете отслеживать, отслеживать и принимать меры для снижения потребления энергии.

Путем оцифровки энергопотребления в стране интеллектуальные счетчики SMETs2 также помогают внедрять инновационные тарифы, продукты и интеллектуальные технологии. В ближайшие годы интеллектуальные счетчики - например, путем облегчения зарядки электромобилей - помогут стимулировать более гибкое использование энергии, тем самым поддерживая декарбонизацию и более эффективную сеть.

Вот почему интеллектуальные счетчики не только помогут вашему бизнесу, но и сыграют важную роль в достижении цели правительства Великобритании по нулевым выбросам углерода к 2050 году.


Если у вас трехфазное электроснабжение, вы можете зарегистрировать свою заинтересованность в установке интеллектуального счетчика или устройства AMR, связавшись с поставщиком энергии.


Надежный партнер в сфере энергетики

В SMS мы делаем бизнес умнее, сотрудничая с поставщиками энергии для установки интеллектуальных счетчиков и устройств AMR за пределами дома. Мы также обслуживаем британские организации напрямую через наши независимые службы интеллектуального учета и передачи данных в качестве аккредитованного оператора счетчика, менеджера по счетчику и поставщика DCDA.

Помимо измерений, мы дополнительно работаем с промышленностью и государственным сектором над сокращением выбросов углерода до нуля с помощью наших услуг Smart Energy Services. Узнать больше.

Трехфазный измеритель мощности | NXP Semiconductors

Название дистрибьютора Регион Опись Дата инвентаризации

При выборе предпочтительный дистрибьютор, вы будете перенаправлены к их веб-сайт к разместить и обслужить ваш заказ. Пожалуйста, будьте осторожны что дистрибьюторы независимы предприятия и набор их цены, сроки и условия продажи.NXP не делает нет представления или гарантии, явные или подразумевается, около дистрибьюторы, или цены, сроки а также условия продажи согласованные вами и любыми распределитель.

Измерьте потребление энергии с помощью единственного на рынке трехфазного счетчика электроэнергии

Страна

Выберите страну Афганистан Аландские острова Албания Алжир американское Самоа Андорра Ангола Ангилья Антарктида Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия, Многонациональное Государство Бонэйр, Синт-Эстатиус и Саба Босния и Герцеговина Ботсвана Остров Буве Бразилия Британская территория Индийского океана Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кабо-Верде Каймановы острова Центрально-Африканская Республика Чад Чили Китай Остров Рождества Кокосовые (Килинг) острова Колумбия Коморские острова Конго Конго, Демократическая Республика Острова Кука Коста-Рика Берег Слоновой Кости Хорватия Куба Кюрасао Кипр Республика Чехия Дания Джибути Доминика Доминиканская Республика Эквадор Египет Эль Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фолклендские (Мальвинские) острова Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Южные Французские Территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Остров Херд и острова Макдональд Святой Престол (государство-город Ватикан) Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран, Исламская Республика Ирак Ирландия Остров Мэн Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корея, Народно-Демократическая Республика Корея, Республика Кувейт Кыргызстан Лаосская Народно-Демократическая Республика Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония, бывшая югославская Республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мартиника Мавритания Маврикий Майотта Мексика Микронезия, Федеративные Штаты Молдова, Республика Монако Монголия Черногория Монтсеррат Марокко Мозамбик Мьянма Намибия Науру Непал Нидерланды Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Ниуэ Остров Норфолк Северные Марианские острова Норвегия Оман Пакистан Палау Палестинская территория, оккупированная Панама Папуа - Новая Гвинея Парагвай Перу Филиппины Питкэрн Польша Португалия Пуэрто-Рико Катар Реюньон Румыния Российская Федерация Руанда Сен-Бартелеми Святой Елены, Вознесения и Тристан-да-Кунья Сент-Китс и Невис Санкт-Люсия Сен-Мартен (французская часть) Сен-Пьер и Микелон Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Синт-Мартен (голландская часть) Словакия Словения Соломоновы острова Сомали Южная Африка Южная Георгия и Южные Сандвичевы острова южный Судан Испания Шри-Ланка Судан Суринам Шпицберген и Ян Майен Свазиленд Швеция Швейцария Сирийская Арабская Республика Тайвань, провинция Китая Таджикистан Танзания, Объединенная Республика Таиланд Тимор-Лешти Идти Токелау Тонга Тринидад и Тобаго Тунис Турция Туркменистан Острова Теркс и Кайкос Тувалу Уганда Украина Объединенные Арабские Эмираты Великобритания Соединенные Штаты Внешние малые острова США Уругвай Узбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС. Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

Трехфазные счетчики от MWA Technology

Главная »Счетчики электроэнергии» Трехфазные счетчики

Трехфазное электричество подключается на 400 или 415 вольт с помощью трех активных проводов или фаз и одной нейтрали. Это в основном используется в промышленных и крупных коммерческих помещениях, где работают мощные устройства.

Опять же, как и в случае с нашими однофазными счетчиками, все трехфазные счетчики, которые мы имеем в наличии, являются счетчиками, утвержденными MID.Обладая классом точности 1 и 2, эти счетчики надежны, компактны и легки и предлагают выбор между цифровыми и аналоговыми счетчиками.

Трехфазные счетчики ABB EQ Electric серии A

A43 / A44

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

A43 / A44

Сделать запрос

Эквалайзеры серии A для трехфазного измерения. Счетчики серии A устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и ​​небольших корпусах, таких как потребительские блоки.Имея главные клеммы в соответствии с DIN 73857 и доступные снизу счетчиков, серия A подходит для многих приложений.

  • Трехфазный
  • Импульсный выход
  • Встроенный M-Bus
  • Широкий диапазон температур
  • Прямое подключение до 80А
  • Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
A43 Трехфазный А 80A 1000 имп / кВтч
A44 Трехфазный B ​​ 6A 5000 имп / кВтч
Вершина

Трехфазные счетчики ABB EQ Electric серии B

B24

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

ABB B24

Сделать запрос

Эквалайзеры серии B для трехфазного измерения. Счетчики серии B устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и ​​небольших корпусах, таких как потребительские блоки. Серия B подходит для приложений, где требуется надежное измерение энергии и где пространство ограничено.

  • Трехфазный
  • Импульсный выход
  • Встроенный M-Bus
  • Широкий диапазон температур
  • Прямое подключение до 65 А
  • Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
B24 Трехфазный B ​​ 6A 5000 имп / кВтч
Вершина

Трехфазные счетчики ABB EQ Electric серии C

C13

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

ABB C13

Сделать запрос

Измерители EQ серии C - это действительно компактные измерители для трехфазного и трехфазного измерения. Серия C монтируется на DIN-рейку и подходит для установки в распределительные щиты и небольшие потребительские устройства.

  • Трехфазный
  • Импульсный выход
  • Встроенный M-Bus
  • Широкий диапазон температур
  • Прямое подключение до 40 А
  • Компактный
  • Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
C13 Трехфазный B ​​ 40A 1000 имп / кВтч
Вершина

Трехфазный счетчик электроэнергии Carlo Gavazzi EM330

EM330

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

Карло Гавацци EM330

Сделать запрос

Трехфазный счетчик электроэнергии с ЖК-дисплеем с подсветкой, встроенной сенсорной клавиатурой.

Для учета активной энергии с подключением ТТ с двойным тарифным управлением.

Подходит для импорта и экспорта энергии

Сертифицировано в соответствии с Директивой MID Модуль B и Модуль D Приложения II

Характеристики

Класс 1 кВтч EN62053-21, класс B кВтч согласно EN50470-3

Точность +/- 0,5%

Импульсный выход в стандартной комплектации, RS485 Modbus и опция Mbus

EM330 DIN AV5 ​​3 H 01 PF B 3-фазный счетчик энергии 5A / 400 В переменного тока, ЖК-дисплей, импульсный выход MID

Вершина

Honeywell Elster A1100 Трехфазный счетчик трансформаторов тока и тока

A1100

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

Honeywell Elster A1100

Сделать запрос

  • Точность - Класс 1 или Класс 2, Директива ЕС 2004/22 / EC (MID) кВтч Класс A или Класс B
  • Прямой или ТТ
  • 3 фазы, 4 провода или 3 фазы, 3 провода
  • Срок службы 16 лет
  • Выход IrDA (Infrared Data Association) для передачи данных биллинга, безопасности и статуса
  • Устойчивость к импульсам 12 кВ
  • DIN 43857 Часть 2 и Часть 4 (кроме центров верхнего крепления)
  • IP53 в соответствии с IEC 60529: 1989
MWA
Код
Описание Прямой ток Рейтинг
A1100 Счетчик тока трехфазного тока Honeywell Elster 20-100A / 10-60A
Вершина

Honeywell Elster A1140 Трехфазный счетчик трансформаторов тока и тока

A1140

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

Honeywell Elster A1140

Сделать запрос

  • Полный ток или ТТ
  • Директива ЕС 2004/22 / EC [MID] кварч
  • Класс 2 или Класс 3
  • Порт связи IEC 62056-21
  • Срок службы 10 лет
  • Устойчивость к импульсам 12 кВ
  • IP54 в соответствии с IEC 60529
  • Программное обеспечение для программирования и чтения WindowsTM Power Master Unit
MWA
Код
Описание Прямой ток Рейтинг
A1140 Счетчик тока трехфазного тока Honeywell Elster 5/10 / 20-100A

Вершина

Honeywell Elster A1700 Счетчик трехфазного тока электроэнергии

A1700

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

Honeywell Elster A1700

Сделать запрос

  • Класс точности 0. 2 с или 0,5 с для работы ТТ и Класс 1 или Класс 2 для прямого подключения, ТТ или ТТ / ТН
  • Директива ЕС 2004/22 / EC (MID) Класс A, B или C
  • Прямое подключение, управление ТТ или ТТ / ТН
  • 2-строчный, многоязычный дисплей
  • Обнаружение дисбаланса напряжений
  • Температурная компенсация для поддержания точности RTC при отключении электроэнергии
MWA
Код
Описание Прямой ток Рейтинг
A1700 Счетчик тока трехфазного тока Honeywell Elster 10-100A

Вершина

Itron ACE3000 тип 100/110

ACE3000

Закажите по

16:30 в понедельник

для гарантированной доставки во вторник!

Итрон ACE3000

Сделать запрос

  • Бытовой трехфазный электронный счетчик с измерением активной энергии
  • Регистр барабанный одно- и двухтарифный
  • Измерение импорта и экспорта
  • Совместим с действующим стандартом подключения
  • Режим регистрации защиты от взлома
  • Долгосрочная деятельность
  • Сертификат MID
MWA
Код
Описание Текущий рейтинг
ACE3000 Счетчик электроэнергии трехфазный Itron 100 ампер
Вершина

Тенденции в трехфазном измерении энергии: новая инновационная архитектура изолированного АЦП позволяет использовать трехфазные счетчики энергии с шунтами

Вкратце об идее

В традиционных трехфазных счетчиках энергии используются трансформаторы тока (ТТ) для измерения фазных и нейтральных токов. Одним из преимуществ трансформаторов тока является внутренняя электрическая изоляция, которую они обеспечивают между линией питания, работающей на сотни вольт, и заземлением счетчика, обычно подключенным к нейтрали. ТТ могут достигать хорошей линейности и иметь гибкость для измерения токов в широком диапазоне за счет регулировки передаточных чисел и нагрузочных резисторов. Однако у них есть и недостатки для использования в счетчиках электроэнергии. Во-первых, магнитопровод ТТ может быть насыщен внешними постоянными магнитными полями. Среднестатистическому домовладельцу теперь легко получить чрезвычайно мощные редкоземельные магниты постоянного тока и подать заявку на подделку счетчика.Во-вторых, трансформаторы тока могут быть насыщены силовым электронным оборудованием, таким как инверторы прямого подключения для распределенной солнечной генерации, которые создают в линии постоянные токи. Производители могут противодействовать этим двум эффектам с помощью экранирования и использования ТТ, устойчивых к постоянному току; однако это увеличивает стоимость, и некоторые предполагают, что для каждого такого трансформатора тока можно найти постоянный магнит, чтобы вмешаться в него. В-третьих, трансформаторы тока вводят фазовую задержку измерения, которая зависит от частоты линейных токов. Если интересует только основная составляющая линейного тока, эту задержку относительно легко компенсировать.Однако измерение содержания гармоник становится все более важным, и очень трудно компенсировать задержки основной гармоники и всех гармоник вместе взятых.

Другие датчики тока реже используются в трехфазных счетчиках, включая датчики di / dt, такие как катушки Роговского или датчики на эффекте Холла. Хотя они могут обеспечить преимущества в некоторых приложениях, у них есть свои проблемы. Например, катушки Роговского обладают превосходной линейностью и могут воспринимать очень высокие токи, но могут быть более сложными в изготовлении и более сложной задачей для достижения хорошей помехоустойчивости, необходимой для точных измерений малых токов.С точки зрения вскрытия они также могут быть восприимчивы к переменным магнитным полям. Датчики на эффекте Холла требуют активной компенсации смещения по температуре и по своей природе чувствительны к магнитным полям.

Шунты и трехфазный измеритель энергии

Использование резистивных шунтов в однофазных счетчиках в последние годы быстро увеличилось, что обусловлено экономией, магнитной стойкостью и габаритами. Во многих случаях эти однофазные счетчики привязаны к линейному напряжению и, таким образом, исключают необходимость в дополнительной изоляции.В трехфазных счетчиках необходимо решить проблему создания изолирующего барьера между каждым шунтом и сердечником счетчика. Проблемы с нагревом также становятся проблемой, обычно ограничивая использование шунтов счетчиками с максимальным током 120 А или меньше.

Давайте сначала рассмотрим фазу А трехфазной системы и ее нагрузку. Представьте, что для измерения фазного тока используется шунт (рисунок 1).

Рис. 1. Измерение тока и напряжения в фазе А при измерении фазного тока с помощью шунта.

Это точно однофазная конфигурация счетчика энергии: шунт помещается в линию электропередачи, а делитель напряжения определяет напряжение между фазой и нейтралью. Напряжения на шунте и делителе напряжения измеряются аналого-цифровым преобразователем (АЦП). Земля - ​​это полюс шунта, общий с делителем напряжения. Однофазные счетчики в основном бывают бытовыми, и их максимальный ток обычно ниже 120 А. Этот предел и низкая стоимость делают шунты наиболее часто используемыми датчиками тока при измерении однофазной энергии.

Когда эта схема повторяется во всех трех фазах, каждый АЦП имеет собственное заземление (рисунок 2).

Рис. 2. Измерение трехфазного тока и напряжения при измерении фазных токов с помощью шунтов.

Поскольку микроконтроллер (MCU), который управляет всеми из них, находится на одном потенциале с нейтральной линией, для обеспечения связи между АЦП и MCU необходимо изолировать каналы данных. Тогда каждый АЦП должен иметь свой собственный изолированный источник питания (рисунок 3).

Рис. 3. Трехфазный счетчик с шунтами, отдельными источниками питания и изолированной связью.

Эта архитектура измерителя уже используется: двухканальные АЦП последовательно передают информацию в MCU через изолирующий барьер с помощью оптопар или преобразователей масштаба кристалла. Изолированные источники питания построены с использованием автономных компонентов или изолированных преобразователей постоянного тока с преобразователями на кристалле.

В идеале все фазные токи и напряжения должны измеряться одновременно, чтобы можно было использовать их мгновенные значения для всестороннего трехфазного анализа.Но показания АЦП на каждой фазе полностью независимы от других, поскольку нет синхронизации АЦП. Это первое ограничение этой архитектуры. Счетчики энергии, в которых используются трансформаторы тока или катушки Роговского, не имеют такой проблемы, поскольку они могут использовать измерительный аналоговый входной каскад (AFE), который считывает все фазные токи и напряжения одновременно.

Другой проблемой этой архитектуры является большое количество компонентов: микроконтроллер, три АЦП, три изолятора многоканальных данных и четыре источника питания.У счетчиков, в которых используются трансформаторы тока, такой проблемы нет, поскольку на печатной плате обычно есть MCU, измерительный AFE и один источник питания.

Тогда как можно создать измеритель, обладающий преимуществами шунтов, с наименьшим количеством компонентов для этой архитектуры (т. Е. Одним микроконтроллером, одним источником питания и тремя АЦП) и одновременно измерять все фазные токи и напряжения?

Изолированная архитектура АЦП

Ответом на эту проблему является создание микросхемы, которая объединяет по крайней мере два АЦП, один изолированный преобразователь постоянного тока в постоянный и изоляцию данных и имеет технологию, которая позволяет АЦП, принадлежащим разным микросхемам, одновременно производить выборку данных (рисунок 4).Источник питания VDD микроконтроллера питает также этот чип. Изолированный преобразователь постоянного тока в постоянный, использующий технологию чипового трансформатора, обеспечивает изолированное питание для первого каскада АЦП. Один АЦП измеряет напряжение на шунте, а второй измеряет напряжение между фазой и нейтралью с помощью делителя напряжения. Земля, определяемая одним из полюсов шунта, является заземлением изолированной стороны микросхемы. АЦП являются сигма-дельта, и только первый каскад размещен на изолированной стороне микросхемы.Битовый поток, выходящий из первого каскада, проходит через преобразователи масштаба кристалла, которые составляют изолированные каналы передачи данных. Биты принимаются неизолированной стороной микросхемы, фильтруются, помещаются в 24-битные слова и передаются на последовательный порт SPI.

Рис. 4. Новая архитектура АЦП, включающая двухканальные АЦП, изоляцию данных и один изолированный преобразователь постоянного тока в постоянный.

Технология преобразователя в масштабе микросхемы является наиболее важным элементом этой новой архитектуры АЦП: запатентованные Analog Devices цифровые изоляторы i Coupler ® обладают большей надежностью по сравнению с оптопарами, меньшими размерами, меньшим энергопотреблением, более высокой скоростью связи и лучшим временем точность.Но этого недостаточно. Изолированные сигма-дельта модуляторы присутствуют на рынке в течение долгого времени, в них используются либо оптопары, либо трансформаторы на кристалле. Наиболее важным вкладом технологии преобразователя в масштабе микросхемы является сопутствующий изолированный преобразователь постоянного тока в постоянный ток iso Power ® , который может быть интегрирован с АЦП, цифровым блоком и изолированными каналами данных в одну и ту же поверхность. низкопрофильный пакет.

Поскольку сердечник преобразователей шкалы микросхемы является воздухом, цифровые изоляторы ответвителя i и преобразователь постоянного тока iso с силовой изоляцией не подвержены влиянию постоянных магнитов, что делает эту сторону измерителя энергии полностью защищенной. к постоянному магнитному вмешательству.Трансформаторы также обладают высокой устойчивостью к переменным магнитным полям. Площадь катушек настолько мала, что пришлось бы создать магнитное поле 10 кГц и напряжением 2,8 Тл, чтобы повлиять на поведение катушки iso Power. Другими словами, нужно было бы создать ток 10 кГц силой 69 кА через провод и отвести этот провод на 5 мм от кристалла, чтобы повлиять на поведение трансформаторов масштаба кристалла.

Информация передается через изолирующий барьер с использованием очень высокочастотных импульсов ШИМ.Это создает высокочастотные токи, которые распространяются по печатной плате, вызывая краевое и дипольное излучение. Нагрузка изолированного преобразователя постоянного тока в постоянный составляет только первый каскад сигма-дельта АЦП, и ее величина хорошо известна. Таким образом, катушки были разработаны для известной нагрузки, что снижает излучение, обычно связанное с преобразователями постоянного тока, и устраняет необходимость в четырехслойных печатных платах. Производители счетчиков энергии могут использовать двухуровневые печатные платы и пройти требуемый стандарт CISPR 22 класса B при использовании ИС с этой архитектурой.

Чтобы сделать интерфейс с MCU как можно более простым, цифровой блок микросхемы выполняет фильтрацию битового потока, поступающего с первого каскада, и создает 24-битные выходы АЦП через простой подчиненный последовательный порт SPI. Поскольку счетчик энергии имеет по одному изолированному АЦП на каждой фазе, проблема получения когерентных выходных сигналов АЦП остается. Первый каскад АЦП может производить выборку в один и тот же точный момент на всех фазах, если они работают с одинаковыми часами. Это легко сделать, если сигнал CLKIN с рисунка 4 генерируется MCU.Альтернативой является использование одного кристалла для создания тактового сигнала для одного чипа и использование буферизованного сигнала CLKOUT для тактирования всех остальных изолированных АЦП. Все изолированные АЦП управляются для генерации своих выходных сигналов АЦП в один и тот же точный момент. Теперь счетчик энергии может выполнять точный и всесторонний трехфазный анализ с использованием шунтов для измерения тока.

На рисунке 5 представлен трехфазный счетчик с тремя изолированными АЦП. Измеритель имеет только один источник питания, который питает MCU и изолированные АЦП.MCU использует интерфейс SPI для чтения выходных сигналов АЦП от каждой ИС.

Рисунок 5. Трехфазный счетчик с новыми изолированными АЦП.

Предыдущее описание предполагает использование внешнего MCU для выполнения метрологических расчетов. Для производителей счетчиков, которые предпочитают решение, включающее метрологию, можно подключить изолированные АЦП к ИС, которая выполняет все метрологические расчеты, как показано на Рисунке 6.

Рисунок 6. Трехфазный счетчик с новыми изолированными АЦП и метрологической ИС.

Новые продукты на основе этой архитектуры

Эта архитектура уже реализована в новом семействе продуктов Analog Devices: ADE7913, ADE7912, ADE7933 и ADE7932. На рисунке 7 представлена ​​блок-схема ADE7913. Он очень похож на рисунок 4, но имеет дополнительный канал АЦП, который воспринимает вспомогательное напряжение, объединенное с датчиком температуры. Вспомогательное напряжение может быть напряжением на выключателе, а датчик температуры может использоваться для корректировки изменения температуры шунта.ADE7912 - это вариант, в котором нет функции измерения вспомогательного напряжения, но есть датчик температуры.

Рисунок 7. Новый изолированный АЦП ADE7913 на основе этой архитектуры.

ADE7933 и ADE7932 заменяют интерфейс SPI интерфейсом битового потока и в остальном повторяют характеристики ADE7913 и ADE7912 соответственно. Это изолированные АЦП, представленные на рисунке 6. Метрологическая ИС, показанная на рисунке, реализована как ADE7978.

Заключение

Представлена ​​новая архитектура изолированного АЦП.Он содержит преобразователь постоянного тока с изоляцией питания iso , который использует источник питания микроконтроллера для питания первого каскада многоканального сигма-дельта-АЦП через изолирующий барьер. Потоки битов, выходящие из АЦП, проходят через изоляторы данных ответвителя i и принимаются цифровым блоком. Этот блок фильтрует их и создает 24-битные выходы АЦП, которые можно читать с помощью простого интерфейса SPI. Один АЦП может измерять ток, проходящий через шунт, второй может измерять напряжение между фазой и нейтралью с помощью делителя напряжения, а третий может измерять вспомогательное напряжение или датчик температуры. Он позволяет использовать трехфазные счетчики энергии с использованием шунтов, обеспечивая полную невосприимчивость к постоянным и переменным магнитным полям и измерение тока без какого-либо фазового сдвига при одновременном снижении общей стоимости системы. Малый форм-фактор обеспечивает очень маленькую печатную плату с очень небольшим количеством компонентов для сборки. Интегрированные силовые трансформаторы iso Power разработаны для известной нагрузки АЦП для минимизации излучаемых помех и прошли испытания на соответствие стандарту CISPR 22 класса B с двухслойными печатными платами.

Конечно, измерение тока с помощью шунтов не ограничивается измерением энергии.Мониторинг качества электроэнергии, солнечные инверторы, мониторинг процессов и защитные устройства могут извлечь выгоду из этой новой архитектуры АЦП.

трехфазный счетчик энергии ВиФи, трехфазный электрический счетчик / монитор

Введение

Трехфазный счетчик энергии Wi-Fi (WEM3080T) - это трехфазный счетчик энергии Wi-Fi / монитор электроэнергии Wi-Fi на DIN-рейку. Его можно легко установить и аккуратно разместить внутри вашей электрической панели, а также он обеспечивает понимание вашего энергопотребления и анализ с помощью нашей специальной онлайн-системы мониторинга энергопотребления (https: // www.iammeter.com/) и приложение для Android / IOS. С помощью нашего облачного сервиса вы можете легко понять свой счет за электроэнергию и своевременно получать оповещения, когда общее потребление энергии за месяц достигает заданного значения.

Это высокоинтегрированный измеритель мощности со встроенным модулем Wi-Fi, который измеряет данные, такие как напряжение и ток переменного тока каждой фазы, активную мощность, общую энергию, и отправляет их в облако каждую минуту. Вы можете напрямую получить доступ к его внутреннему веб-серверу и легко настроить конфигурацию сети Wi-Fi с помощью настройки одним нажатием.С открытым интерфейсом данных (интерфейс HTTP get и интерфейс Tcp) данные измерений могут быть очень гибкими, чтобы хранить их локально или загружать на свой собственный сервер.

Стандартный пакет

.
Товар Кол-во Замечание
1 Счетчик энергии Wi-Fi 1 Встроенный модуль Wi-Fi
2 Трансформатор тока с разъемным сердечником 3 150A, 250A или 400A CT дополнительно
3 2.4G Wi-Fi антенна 1

Применяется в различных областях

1. Солнечная фотоэлектрическая система

  • Экспорт / импорт энергии по сравнению с производством солнечных инверторов

  • Статистика доходов за электроэнергию и солнечные фотоэлектрические системы

    Система

    и демонстрация приложения

ОБЗОР СОЛНЕЧНОЙ фотоэлектрической системы

БИЛЛИОГРАФИЯ И ОТЧЕТ О ДОХОДАХ

Этот отчет показывает как общее потребление в сети и счет за электроэнергию, общий объем экспортированной энергии и доход, так и баланс на дневной / ежемесячной / годовой основе.

ОТЧЕТ ОБ ОБЩЕЙ ЭКОНОМИИ

Этот отчет показывает коэффициент прямого самостоятельного использования и общую экономию (деньги, сэкономленные за счет прямого потребления энергии для собственного использования вместо энергии сети + доход от экспорта энергии в сеть) вашей солнечной фотоэлектрической системы.

2. Мониторинг потребления электроэнергии / Система мониторинга энергии

  • Мониторинг потребления электроэнергии в реальном времени

  • Расчет счетов за электроэнергию почасово / ежедневно / ежемесячно

    Система

    и демонстрация приложения

ОБЗОР ТРЕХФАЗНОЙ СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ

ПЕРЕЧЕНЬ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ И СЧЕТ

ОТЧЕТ ОБ ИСПОЛЬЗОВАНИИ ЭНЕРГИИ И СЧЕТАХ

Этот отчет показывает статистику энергопотребления (кВт-ч) и счета за электроэнергию в разные периоды времени (от пикового до минимального) на ежедневной / ежемесячной / годовой основе.

ПОТРЕБЛЕНИЕ ЭНЕРГИИ И ПРОГНОЗ СЧЕТОВ

Наша система может предоставить вам прогноз энергопотребления и счета за электроэнергию на ежемесячной основе, основываясь на вашем историческом потреблении энергии и установленном вами методе выставления счетов.

ОТЧЕТ ПО РАСШИРЕННОМУ АНАЛИЗУ ПОТРЕБЛЕНИЯ ЭНЕРГИИ

3. Домашняя автоматизация

Наш счетчик энергии Wi-Fi предоставляет открытый интерфейс API для идеальной интеграции данных с системами домашней автоматизации сторонних производителей, такими как HomeAssistant, openHAB и т. Д.Мы также скоро объединим счетчики с другими платформами.

Основные характеристики

  1. Двунаправленный счетчик для двустороннего учета энергии («из сети» и «в сеть»)
  2. Монтаж на DIN-рейку аккуратно помещается в измерительную коробку
  3. Открытый API обеспечивает идеальную интеграцию со сторонним сервером (HomeAssistant, PVoutput, ваш собственный сервер . ..)
  4. Облачная веб-служба и приложение для Android / IOS доступны в Google Play и Apple store

  1. Трехфазный счетчик может быть установлен в однофазной системе (как три однофазных счетчика), трехфазной системе или системе с разделенной фазой.

Мобильное приложение

СОЛНЕЧНАЯ ФЭЯ СИСТЕМА

ЖИЛОЙ ЭЛЕКТРОСЕТЬ

СКАЧАТЬ ПРИЛОЖЕНИЕ

Сертификат

  1. CE
  2. RCM
  3. RoHS

Vision V16S-16S 3-фазный цифровой измеритель

Vision Metering Digital KWH Meter - V16S-16S

Vision Metering, 3-х фазный цифровой измеритель кВтч, форма 14/15 / 16S, V16S-16S

Цифровой счетчик электроэнергии для коммунальных предприятий использует трансформаторы тока для точного измерения. Форма 14/15 / 16S, 200A, 208/480 В переменного тока 3P. Показывает поставленные кВтч, полученные кВтч, чистые кВтч, мгновенную потребность, напряжение, ток, фазовый угол, проверку сегмента.

Характеристики

  • Функции - Простая установка и высокая совместимость.

Общая информация
Производитель: Измерение зрения
Линия продуктов:
Измеритель технического зрения
Идентификатор модели:
В16С-16С
Сертификаты и рейтинги безопасности:

Механические характеристики
Технологии: Счетчик
Размеры:
7.00 x 7.00 x 5.00 дюймов
Вес: 2,56 фунта
Совместимость: Форма 14/15 / 16S

Положения и условия
Доставка: Политика доставки
Возврат: Политика возврата
Платежи: Мы принимаем карты Visa, MasterCard, Discover и American Express.Мы также принимаем чеки, прямой депозит и телеграфные переводы для крупных заказов.

Визуальный замер - Vision V16S-16S 3-фазный цифровой измеритель

Цена: 293.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
