Модульный перекидной рубильник (переключатель) | Проектирование электроснабжения
Решил уделить отдельную тему модульному переключателю, поскольку в свое время я очень долго искал такое изделие и нашел лишь спустя некоторое время. По-видимому, писал неправильные запросы в поисковой системе. Рассмотрим основные характеристики и сферу применения.
Хочу заметить, модульный перекидной рубильник имеется в ассортименте не каждого производителя электротехнической продукции.
Рассмотрим модульный перекидной рубильник на примере переключателя 3-х позиционного серии МП-63 торговой марки ТДМ.
Модульные переключатели серии МП-63 изготавливают на токи от 6 до 63 А. Количество полюсов возможно от 1 до 4.
Модульные переключатели МП-63
Каждый полюс выполнен в габарите одного модуля.
Типовые схемы подключения представлены ниже:
Схема подключения МП-63
Честно говоря, я все никак не пойму, почему модульный переключатель на 16 А стоит столько же как и переключатель на 63 А.

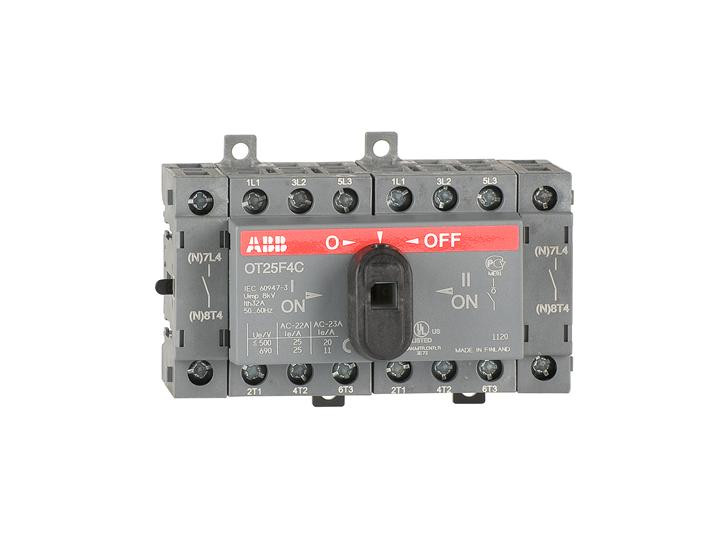

В одно время, для решения своих задач я использовал выключатель-разъединитель реверсивный марки ABB (OT63F3C). Если трехполюсный МП-63 стоит около 10$, то OT63F3C – 85$.
Где применять модульный переключатель?
При питании электроприемников второй категории идеальным решением является применение модульного переключателя при условии, что вторым источником питания будет дизельный либо бензиновый генератор. Например, электроснабжение ИТП, подключение генератора в частном доме. Как правило, там токи не превышают 40 А.
Если кому-то не нравится Китай, то можете подобрать более дорогой бренд:
Сравнительная таблица аналогов по сериям:
| ABB | Schneider Electric | Eaton | Legrand | ETI | Hager | Siemens | General Electric |
| E 210 | Acti 9iSSW | Z-S/W | 043 | SS | SF | STE8 | AST SZ |
Советую почитать:
Схема Подключения Генератора К Сети Дома
Количество фаз, которые будут использоваться в генераторе зависит от того, сколько фаз приходит по основному питанию.
Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности. Автозапуск генератора Наиболее полноценный способ переключения нагрузки производится с применением АВР.
Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого.
Домашний генератор на 220В с системой автозапуска от Кирилла Плисова
Будет интересно прочитать:. Нюансы состоят в том, что при включении бензогенератора в сеть нужно не только не перепутать полярность фаза-нольно и в некоторых УЗО подключение источника питания производится к верхним клеммам, а нагрузки — к нижним.
В противном случае можно получить большие штрафы за незаконную врезку.
По месту расположения электрического щита.
Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды.
Подключение однофазного генератора к трехфазной сети дома не составит проблем, главное чтобы мощности генератора хватило на потребление самых важных потребителей в доме.Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами.
Схема АВР на двух контакторах и с реле контроля фаз
Поиск на сайте
Когда произойдёт отсоединение вводной проводки основной линии от распредавтомата сети дома, появляется возможность не выключать вводный автомат, а на освободившиеся окончания отсоединённых проводов присоединить контрольную лампу. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач. Также они способны более точно поддерживать напряжение.
По этой причине надо в первую очередь выбрать оптимальный вариант его подключения: По месту установки электросчетчика.
Чтобы правильно все сделать, просмотрите обязательно видео ниже.
После старта генератора сработает катушка, отвечающая за остановку стартера.
Чего не следует делать!!!
Здесь также требуются перемычки между вводами со стороны резерва.
Рукоятку переключателя установить на сеть генераторной установки.
АВР с переводом питания на дизель-генераторную установку (ДГУ)
Схемы с АВР
Подключение генератора Генератор должен быть хорошо защищен от влаги. Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.
Широкое распространение получили бензиновые генераторы. Трехфазные двигатели на генераторах малой мощности используются очень редко в частных домах из-за своей дороговизны и непрактичности, такие генераторы обычно используют на стройках для подключения трехфазного оборудования и машин.
Есть стационарные варианты, которые рассчитаны на очень большую нагрузку. Нестабильная подача электроэнергии приводит к проблеме — как подключить генератор к домашней сети.
При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов. Некоторые хозяева используют частичную автоматизацию — основное питание подключено через контактор. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы.
В случае же применения блока автоматического запуска генератором — АВР, без использования контакторов вам не обойтись. Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.
Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. При этом не забыть о заземлении, для которого также предусматривается определенное место.
Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее. При этом отключаются автоматы, чтобы обезопасить приборы от центральной сети питания.
На следующем этапе требуется запустить вручную генератор. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии.
Использование автозапуска Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР — систему автозапуска.
Подключение генератора к домашней сети.Схема.
Выбор наилучшего варианта схемы
Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.
Достаточно подключить основные потребители: освещение и некоторые бытовые приборы.
Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Перекидной рубильник или контакторы? Наиболее часто модели оснащены воздушными радиаторами.
На следующем этапе требуется запустить вручную генератор. Его подключают по указанной с инструкции схеме. Есть отдельный выход на 12 вольт для запуска соответствующих потребителей.
См. также: Свидетельство о регистрации электролаборатории в органах ростехнадзора
Алгоритм работы устройства достаточно прост: При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.
Так как вы имеете дело с горючим топливом, не забывайте об этом! Процесс запуска происходит полностью в ручном режиме. Что касается технологии подсоединения, она выглядит так: Отключите электропитание в доме автоматы на щитке. Согласно характеристикам такой проводки, она может выдерживать потребляемую мощность до 3,5 кВт.
Выбор электрогенератора
Рекомендуемые записи. К особенностям применения подобного устройства относятся следующие моменты: Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно.
Особенностей управления, подключения и заливки топлива. Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять!
Содержание:
Электроэнергия, вырабатываемая генератором, в дальнейшем поступает по сети к различными приборам и оборудованию. Таким образом, осуществляется распределение питания по отдельным объектам. Для того чтобы своевременно выполнять такие переключения, в схеме предусмотрен перекидной ик для генератора. Сами ики представлены разными типами и моделями с соответствующими параметрами и техническими характеристиками. Регулировка приборов осуществляется с помощью блоков управления. Подключение каждого из них зависит от типа электрической сети, преимущественно они используются в жилых домах. В промышленности перекидной ик применяется совместно с резервными источниками питания. Конструкции иковПерекидные ики выпускаются в двух основных вариантах.
Схемы подключенияПерекидные ики, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети. Однофазная сеть. К данной сети может подключаться лишь двухполюсный ик. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные ики должны устанавливаться в электрощит КК202 и других аналогичных модификаций. Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом.
Наиболее часто преимущество отдается икам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока. Трехфазная сеть. Установка перекидного ика в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются ики с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом. Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные ики, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети. Реверсивный ик для дома |
По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.
К достоинствам можно отнести:
Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
Вам придется либо сперва запустить генератор, потом произвести переключение, либо переключить источники и уже потом запускать генератор.
Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов.
Другим недостатком является низкое выходное напряжение, составляющее в среднем 200 вольт.
Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт.
В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа.
Тут могут отключить свет на час, на целый день или на более длительное время.Как подключить перекидной рубильник: схема с инструкцией
В некоторых городах, а также в дачных районах существует проблема с нестабильной подачей электроэнергии. Для решения этой проблемы можно использовать генератор. Вырабатываемая электроэнергия по сети передается в отдельные потребители. Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по определенной схеме.
Его отличительная черта заключается в особой системе блокираторов. Эти приборы бывают разных технических характеристик, типов, параметров и моделей. Такое устройство обычно подключают в жилых помещениях, а сама схема монтажа напрямую зависит от типа электросети. В этой статье мы расскажем, как подключить перекидной рубильник к сети и какие нюансы нужно учитывать при его установке.
Схема подключения
Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.
Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.
Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.
Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.
Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса.
Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.
На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.
К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:
Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:
При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами.
Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.
Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.
При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).
Рекомендации по установке
Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:
- осуществлять установку устройства необходимо в закрытом помещении;
- аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
- необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
- в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
- необходимо, чтобы прибор был надежно и прочно установлен.
Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.
Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:
Будет полезно прочитать:
Реверсивные переключатели для дома — описание и принцип действия
При необходимости распределения нагрузки на несколько параллельных линий в трехфазной или однофазной цепи используют реверсивный рубильник (он же реверсивный переключатель или автомат/выключатель). Устройство имеет простую конструкцию, полностью безопасно для мастера на момент его эксплуатации. Управлять автоматом можно только вручную.
Определение и назначение реверсивного рубильника

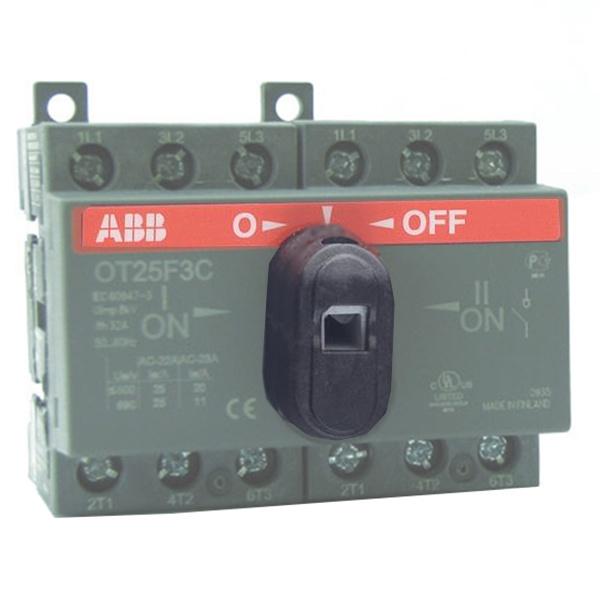

Реверсивный рубильник OT40F3С 40АРеверсивным рубильником называют специальный переключатель, благодаря которому мастер может переводить в противоположное состояние (инвертировать) коммутацию подключенных к устройству проводников.
Аппарат используют в цепях трехфазного тока. При монтаже переключателя удается равномерно перераспределить мощности на несколько линий без нарушения энергоснабжения всего дома, помещения.
Реверсивный выключатель устанавливают на таких объектах:
- Частные дома при наличии в них мощного оборудования: духовой шкаф, варочная панель и др.
- Промышленные предприятия пищевой сферы: пекарни, хлебозаводы, кондитерские фабрики, заводы по производству продуктов питания.
- Тяжелая промышленность.
- Лечебные учреждения.
- Общественные заведения: кинотеатры, торговые центры, музеи и пр.
Используют переключатели везде, где есть необходимость в полноценной организации коммутации без сбоев. Здесь важно исключить вероятность возникновения короткого замыкания.
Конструкция переключателя
Установка риверсивного рубильника в распределительном щиткеРеверсивный автомат имеет вид коробки с ножевой встроенной контактной системой и пружинными скобами.
При замыкании первой в скобки входят металлические лезвия. Благодаря такому принципу действия разрыв контакта под собственным весом исключен. Происходит плавное перераспределение электроэнергии с одной линии на другую.
Фиксировать переключатель на стене можно в любом положении – горизонтально, вертикально и даже по диагонали. На его работоспособность это не влияет.
Виды рубильников
Реверсивные реле классифицируют по нескольким признакам – количество полюсов и коммутация токов.
Различают такие виды переключателей:
- Однополюсные. Применяются для однофазной электрической сети. Имеют один модуль с медным проводником. Чаще используются в жилых помещениях. Реверсивный автомат однофазный идеально подходит для генераторов с частотой не выше 20 Гц.
- Двухполюсные. Их чаще всего применяют в квартирах с обычной и более мощной бытовой техникой. Переключатель оснащен двумя вводами. Это значит, что с его помощью можно одновременно питать технику от трехфазной и однофазной сети.
Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов.

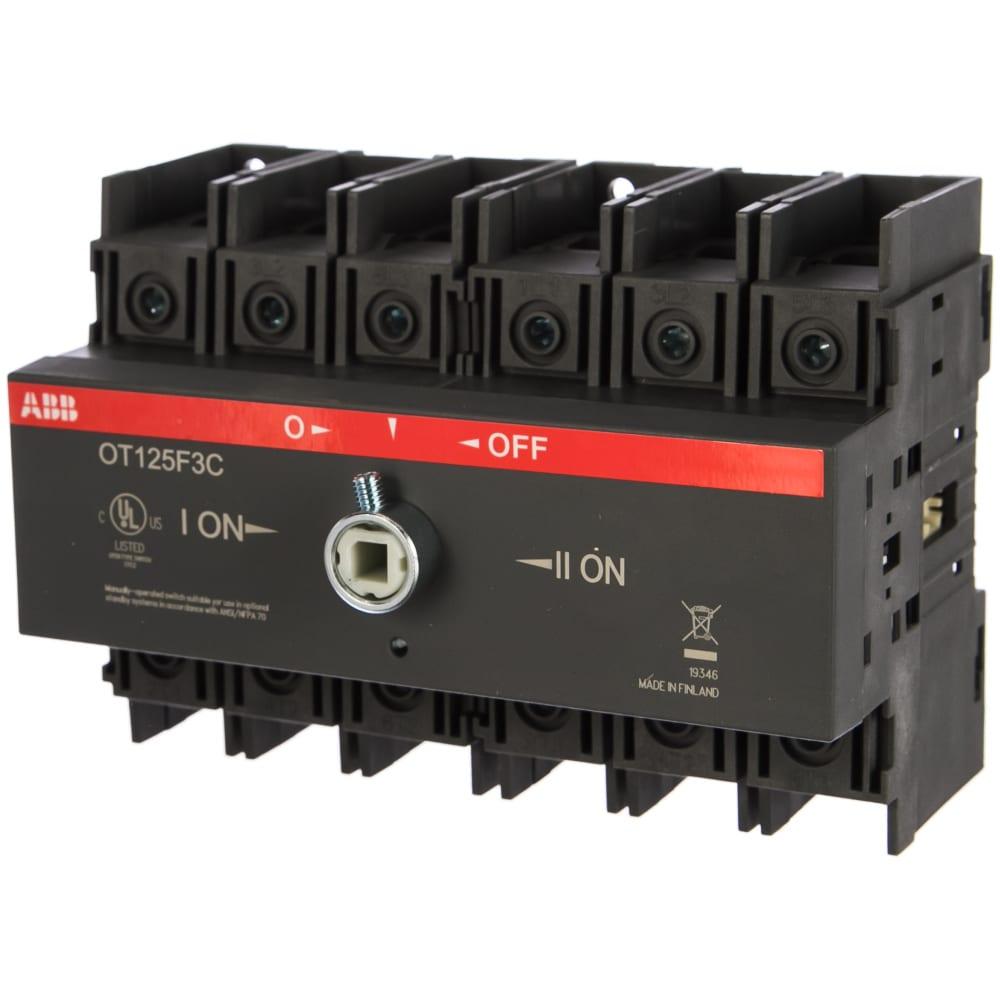

Реверсивный рубильник с блоком АВР Compact ATS OTM63F3C21D400C трехполюсный - Трехполюсные. Эти типы рубильников эксплуатируются в трехфазных электрических линиях без нулевого привода. Допустимо применение такого переключателя и в однофазной сети, но при условии задействования только двух полюсов.
- Четырехполюсные. Показаны к применению в случае эксплуатации трехфазной электрической сети и такого же генератора. Реле способствует плавному переключению трех фаз плюс нуля между генератором и основной линией электропитания.
Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов. По номинальным токам производитель предлагает современному потребителю автоматы с параметрами по коммутации от 16 А и до 1,6 кА. Отдельные разновидности можно использовать в сетях с напряжением до 660 В. Некоторые – при показателе до 440 В.
Дополнительно переключатели делят на два вида – с параллельным или перпендикулярным выводом, исходя из места его установки и подсоединения всех внешних зажимов.
Есть также возможность купить устройство комбинированного типа.
Если мастер понимает, что при устройстве электроснабжения возникнет потребность коммутировать электроцепь под напряжением, лучше купить реверсивное реле с дугогасительной камерой. Она способствует гашению дуги и тем самым предотвращает выход аппарата из строя.
Технические характеристики
Структура условного обозначения характеристикВсе реверсивные автоматические выключатели имеют такие основные технические параметры:
- показатели по номинальному току – от 16 до 3 200 А;
- количество полюсов – от 1 до 4;
- допустимая температура эксплуатации – не более от -40 градусов до +55;
- сечение кабелей – от 0,75 до 35 мм2;
- тип установки – din рейка или монтажная плата.
У некоторых моделей дополнительно имеется ручка управления.
Установка устройств
Схема подключения реверсивного рубильника в распределительном щиткеНезависимо от того, какой автомат подключается – реверсивный рубильник однофазный для дома или двух-, трех-, четрехфазный, при его монтаже следует придерживаться таких правил:
- Монтаж аппарата выполняют только в условиях закрытых помещений. Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.
- Разрешено монтировать аппарат при температурах от -40 до +55 градусов.
- Фиксацию реле выполняют по всем правилам. Не допускается свободное движение механизма при воздействии на него.
- Если рекомендуемый диапазон рабочих температур выдержать не удается, нужно обеспечить обогрев или охлаждение защитного шкафа.
- Подключение реверсивного переключателя трехфазного, двух-, одно- или четырехфазного выполняют при помощи обжатого гильзой проволочного провода, шинопровода или проводов с центральной жилой.
Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.Монтаж реверсивного выключателя по схеме должен проводить опытный электрик, имеющий разрешение на выполнение подобного вида работ. В противном случае не исключены аварийные ситуации. Установка реле (реверса) проводится только при полном обесточивании сети.
Рекомендации по использованию
Для полноценной эксплуатации перекидного выключателя-разъединителя желательно устройства в пластиковых коробках монтировать только в здании.
Для улиц лучше предусмотреть более прочный металлический ящик.
Если отмечается обгорание верхней зоны одного из контактных ножей, их нужно зачистить при помощи мелкоабразивного напильника.
В остальном реверсивное реле не требует особых принципов эксплуатации.
- Как положить красиво плитку в ванной: просто и со вкусом
- Как правильно расположить зеркала в квартире: советы дизайнеров
Консультации — Инженер по подбору | Выбор между 3-х и 4-х полюсными автоматическими выключателями
Автор: Майк Пинкус, Kohler Power Systems, Kohler, Wis. 14 ноября 2014 г.
При планировании системы резервного питания необходимо сделать множество вариантов конструкции. Но, возможно, еще не совсем ясно, следует ли указывать 3-полюсный или 4-полюсный автоматический переключатель резерва (АВР). В основе этого выбора лежит одно простое соображение: будет ли ваша система аварийного электроснабжения выводиться отдельно.
В системах, использующих 3-полюсный АВР, нейтраль непрерывна по всей системе.
Это известно как сплошная нейтраль, и она связана с землей только в одном месте: у входа в коммунальные службы. Если происходит замыкание на землю, когда нагрузки находятся на аварийном источнике, ток короткого замыкания проходит через землю к точке соединения на служебном входе, а затем возвращается к аварийному источнику на нейтрали.
В системах, использующих 4-полюсный АВР, нейтраль каждого источника соединена с землей в его источнике, поэтому каждый источник считается «полученным отдельно».Независимо от того, на какой источник переключается нагрузка потребителя, в случае замыкания на землю ток короткого замыкания будет проходить через землю непосредственно обратно к источнику, который в настоящее время питает нагрузки. Это известно как система с переключением нейтрали, и переключение нейтрали может быть разомкнутым или перекрывающимся (замкнутым).
В соответствии с Национальным электротехническим кодексом (NEC) 2011 года отдельно производная энергосистема — это: «система электропроводки в помещении, питание которой поступает от источника электроэнергии или оборудования, не являющегося служебным.
Такие системы не имеют прямого соединения проводников цепи одной системы с проводниками цепи другой системы, кроме соединения через землю, металлические корпуса, металлические кабельные каналы или заземляющие провода оборудования ».
NEC (и многие другие местные нормы и стандарты) предоставляют разработчику системы руководство, чтобы определить, должна ли аварийная система быть отдельно выделенным источником. При планировании системы важно проконсультироваться с соответствующим кодом, чтобы обеспечить ясность в отношении необходимости иметь аварийную систему как отдельно производный источник.
Описание замыканий на землю
Заземление аварийной системы и схема защиты от замыканий на землю определяют, следует ли выбирать трехполюсный или четырехполюсный автоматический переключатель. Защита от замыканий на землю — сложная тема. Но один простой способ увидеть, как это влияет на систему, — это смоделировать три фазы как одну фазу и предположить, что весь ток, производимый источником, трансформатором или генератором, возвращается к своей точке производства по нейтральной линии.
Сначала рассмотрим пример на рисунке 1.Ток, производимый трансформатором, уходит по фазовой линии, выполняет свою работу на нагрузке, а затем возвращается к трансформатору по нейтрали. Распределительное устройство, показанное на Рисунке 1, является служебным входом для объекта, и, исходя из его номинальных значений тока и напряжения, NEC требует, чтобы этот служебный вход имел отключение при замыкании на землю (обозначено как GF). В этом примере, поскольку весь фазный ток, протекающий через датчик замыкания на землю, равен току, возвращающемуся в нейтраль, алгебраическая сумма тока, протекающего через датчик замыкания на землю, равна нулю, и датчик не может обнаружить замыкания на землю.
Затем рассмотрим пример на рисунке 2, в котором замыкание на землю возникает в точке A. Ток уйдет из фазы, но в точке A он уйдет и вернется к своему источнику вдоль земли. Он вернется к нейтрали в соединении нейтрали с землей на служебном входе (показано точкой B). Поскольку цепь нейтраль-земля находится на стороне источника датчика замыкания на землю, датчик замыкания на землю регистрирует только выходящий фазный ток и не может обнаруживать ток, возвращающийся в нейтраль.
Следовательно, алгебраическая сумма тока, протекающего через датчик замыкания на землю, равна только выходному фазному току.
И если алгебраическая сумма тока, протекающего через датчик замыкания на землю, больше уставки отключения при замыкании на землю, датчик замыкания на землю отключит соответствующий прерыватель.
Использование 3-полюсного безобрывного переключателя
Затем рассмотрите возможность добавления 3-полюсного АВР и генератора к вышеупомянутой простой схеме (см. Рисунок 3). Поскольку в этой системе теперь имеется 3-полюсный АВР, нейтраль является непрерывной, и генератор не считается отдельно выделенным источником.В генераторе отсутствует перемычка между нейтралью и землей. Единственное заземление на генераторе — это заземление оборудования для генератора.
Обратите внимание на рисунок 3, как течет нормальный ток, когда система работает от генератора. Поскольку генератор вырабатывает энергию, ток выходит из фазы генератора, выполняет свою работу на нагрузке и возвращается к генератору по нейтрали.
Опять же, алгебраическая сумма тока, протекающего через датчик замыкания на землю генератора, равна нулю, и замыкания на землю нет.
Теперь рассмотрим, что произойдет, если произойдет замыкание на землю в точке A на рисунке 4. В точке A ток уйдет; однако ему нужно найти путь обратно к генератору (по нейтрали). Единственный вариант — течь по земле, чтобы вернуться в систему в точке соединения нейтрали с землей на служебном входе (показано в точке B).
Вернувшись в систему, ток замыкания на землю будет течь по нейтрали, через твердую нейтраль в АВР и обратно к генератору.Как и при нормальном протекании тока, алгебраическая сумма тока через датчик замыкания на землю генератора равна нулю. Это означает, что замыкание на землю не обнаруживается датчиком замыкания на землю на генераторе. Датчик замыкания на землю в генераторе часто встроен в автоматический выключатель, поэтому в этом случае выключатель не сработает во время замыкания на землю. Фактически, замыкание на землю не может быть правильно определено системой до тех пор, пока АВР не вернется к электросети.
Тем не менее, это может быть видно на выключателе с нормальным источником, вызывая срабатывание выключателя, даже если короткое замыкание не поступает от нормального источника.Как упоминалось ранее, поскольку нейтраль является непрерывной в 3-полюсной схеме, генератор не является отдельно выделенным источником, и, следовательно, в генераторе нет линии связи нейтраль-земля.
Использование 4-полюсного безобрывного переключателя
Чтобы датчик замыкания на землю на основе тока генератора мог обнаруживать замыкание на землю (и отключать связанный с ним автоматический выключатель), требуется система с 4-полюсным безобрывным переключателем. В этом случае, поскольку нейтраль переключается с фазами, генератор является отдельно выделенным источником и должен иметь свою собственную линию связи нейтраль-земля.При наличии этой связи датчик сможет обнаруживать замыкание на землю из предыдущего примера.
Рассмотрим, что происходит во время замыкания на землю, когда система работает от генератора и установлен 4-полюсный безобрывный переключатель (см.
Рисунок 5). Как и в предыдущих примерах, рассмотрим, что произойдет, если произойдет замыкание на землю в точке A. Как и прежде, ток должен вернуться к генератору по нейтрали.
Однако, в отличие от примера, показанного на Рисунке 4, нейтраль в АВР разомкнута между входом коммунальных служб и генератором.Это означает, что ток замыкания на землю не может вернуться через линию нейтрали на землю на входе коммунальных служб (как это было в системе с 3-полюсным АВР). Вместо этого ток возвращается к генератору через линию связи нейтраль-земля (в точке B на рисунке 5). Поскольку связь нейтрали генератора с землей проходит между источником (генератором) и датчиком замыкания на землю, алгебраическая сумма тока, протекающего через датчик замыкания на землю, равна только фазному току. А поскольку алгебраическая сумма тока, протекающего через датчик замыкания на землю, больше уставки отключения при замыкании на землю, датчик замыкания на землю отключит соответствующий прерыватель.
Заключительные мысли
Хотя существует множество факторов, которые определяют, использовать ли трехполюсный или четырехполюсный переключатель резерва, следует подчеркнуть, что в системах с несколькими АВР важно придерживаться одного или другого переключения нейтрали.
схемы. Другими словами, все автоматические переключатели, обслуживающие 3-фазные, 4-проводные нагрузки, должны быть одного типа — все 3-полюсные или все 4-полюсные. Это важно для поддержания целостности схемы защиты от замыканий на землю.
При использовании нескольких генераторов и параллельного распределительного устройства применяются те же правила для определения использования 3-полюсного или параллельного распределительного устройства.Следует использовать 4-полюсные автоматические переключатели. Если система аварийного электроснабжения является отдельно выделенным источником, то связь нейтраль-земля может быть в каждом генераторе, или может быть одна линия связи нейтраль-земля в параллельном распределительном устройстве. Прежде всего, не забудьте проконсультироваться с проверенным поставщиком. Среди плотников есть известное выражение: «дважды отмерь и один раз отрежь». То же самое и здесь. Если вы правильно разработаете систему на этапе планирования, то на этапе эксплуатации у вас будет меньше проблем.
Майк Пинкус — менеджер по развитию бизнеса в Kohler Power Systems-Americas. Ранее он был менеджером отдела проектирования распределительных устройств и работал в компании с 1995 года. Пинкус имеет степень бакалавра электротехники в Университете Висконсин-Мэдисон и степень магистра делового администрирования в Университете Висконсин-Милуоки. Он является членом IEEE и зарегистрированным профессиональным инженером в штате Висконсин.
Лучшее соотношение цены и качества 3-полюсный автоматический выключатель — Отличные предложения на 3-полюсный безобрывный переключатель от мировых продавцов 3-полюсного автоматического переключателя Отличные новости !!! Вы находитесь в нужном месте для 3-х полюсного автоматического переключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот трехполюсный автоматический выключатель вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехполюсный автоматический переключатель на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в трехполюсном автоматическом переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3-полюсный автоматический переключатель по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Отзывы на 3-полюсный кулачковый переключатель — интернет-магазины и отзывы на 3-полюсный кулачковый переключатель на AliExpress
Отличные новости !!! Вы находитесь в нужном месте для трехполюсного кулачкового переключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний 3-полюсный кулачковый переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехполюсный кулачковый переключатель на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в трехполюсном кулачковом переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3-pole cam switch по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшее соотношение цены и качества 3-полюсный переключатель — Отличные предложения на 3-полюсный переключатель от мировых продавцов 3-полюсного переключателя
Отличные новости !!! Вы находитесь в нужном месте для 3-полюсного переключателя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний трехполюсный переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой трехполюсный переключатель на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в трехполюсном переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3pole switch по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Покупка и подключение безобрывного переключателя генератора
КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕМУ ПРОВОДУ
ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, передаточный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания.В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к линиям обслуживания. Когда линия переменного тока в норме, TS позволит вам запитать ваш дом от сети. Когда сеть выходит из строя, с помощью TS вы можете переключить домашнюю систему электропроводки на генератор, одновременно отключив его от сети. Если вы подключаете генератор к своему дому, то электрический переключатель просто необходим. Это руководство расскажет вам, зачем он вам нужен, как он работает, как выбрать правильный и как его подключить (пример схемы подключения находится внизу этой страницы). Важно знать, что, если вы не отключены от сети, подключение любого несанкционированного источника питания непосредственно к любой точке электропроводки без переключающего переключателя является незаконным и опасным из-за так называемого обратного питания. Обратное питание (также называемое изолированным или межсоединением) по определению возвращает электроэнергию в электрическую сеть, когда она не работает. Вот почему этого следует избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для коммунальных работников, так и для ваших соседей, которые могут не знать, что в линии присутствует напряжение.Помимо этого, ваш домашний генератор с обратным питанием наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Его также можно легко повредить, если во время работы восстановить питание.
ТРЕБОВАНИЯ И РЕЙТИНГИ
Стандартное бытовое электроснабжение США — однофазное, разделенное на 120/240 В. Обычно у него есть красный и / или черный «горячий» провод и белая заземленная нейтраль. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока.Обратите внимание, что обе линии по-прежнему принадлежат одной фазе — они получены путем заземления центрального отвода сетевого трансформатора. Для такой системы переключатель генератора должен быть двухполюсным , двухпозиционный, (DPDT) «разрыв перед включением». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не учитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно является непрерывной и ее не нужно переключать, если ваша генераторная установка не оборудована GFCI и ее нейтральный провод подключен к шасси.«Разрыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Старые 2-проводные жилые системы на 120 В требуют однополюсного переключателя на два направления. TS обычно следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от впускной коробки вашего генератора, которая размещается на открытом воздухе. «Истинный» переключатель мощности генератора должен иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF.Такой разрыв предотвращает возникновение дуги или короткого замыкания во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительную распределительную панель (субпанель ) для основных линий, которые вы хотите резервировать. Затем эта субпанель будет подключена к системе передачи. Многие коммерчески доступные TS уже поставляются с предварительно смонтированной вспомогательной панелью.
ТИПЫ ПЕРЕКЛЮЧАТЕЛЯ
Системы передачи генератора могут быть ручными, автоматическими или их комбинацией. Автоматическое переключение на используется с резервными системами. Он включает в себя цепь управления, которая определяет сетевое напряжение. Когда электроснабжение от электросети прерывается, цепь управления запускает генераторную установку, отключает ваш дом от электросети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстанавливается, он коммутирует вашу домашнюю проводку от генератора обратно к электросети. Когда генератор отключен, он переходит в режим охлаждения, а затем автоматически отключается.Generac и другие резервные системы обычно включают автоматический TS 100A или 200A или предлагают его в качестве опции. Автоматическое переключение для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.
Ручной переключатель обычно используется с переносными генераторами. Часто вместо настоящего устройства DPDT оно состоит из двух двухполюсных выключателей с механически заблокированными ручками (один для «Genset», а другой для «Line»). Для требований к нагрузке до 30 А (что составляет 7200 ВА для обслуживания 240 В) дешевый ручной TS с субпанелью может стоить менее 300 долларов.Простая панель блокировки с двумя выключателями стоит менее 150 долларов.
На схеме ниже показан пример подключения переносного генератора с 4 контактами к домашней проводке через переключатель DPDT для 3-проводной сети 120/240 В. Пунктирными линиями символически обозначены металлические корпуса. На этой схеме нейтраль внутри генератора не заземлена. Для простоты входной патрубок не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется его установить.
Вот малоизвестная деталь .Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), и их нейтраль приклеена к металлической раме. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделяется, и GFCI на генераторе отключает . В результате никакие розетки работать не будут. Есть несколько возможных решений этой проблемы. Наиболее безопасным является установка так называемого коммутационного устройства нейтрали (3-полюсный разъединитель).Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другое решение — поднять внутри передаточного оборудования заземляющий провод от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генератора, что отключает GFCI. Однако этот вариант не совсем безопасен — если вы когда-нибудь будете использовать такое устройство в полевых условиях без TS (например, на стройплощадке), вы не будете защищены от поражения электрическим током. Такая модификация может также привести к аннулированию гарантии производителя.В любом случае все установки должны выполняться квалифицированным электриком. Вы можете найти его и / или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель выключен ПЕРЕД началом любых электромонтажных работ. Также узнайте, как в аварийной ситуации подключить переносную генераторную установку к домашней проводке без системы переключения.
Вся информация на этом сайте предназначена только для справки и не является профессиональной или юридической консультацией.См. Полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. В Национальном электротехническом кодексе® 2020, местных правилах и руководстве по продукту.
Выбираете автоматические переключатели для домашних генераторов?
Автор: PowerupGen RC 6 Автоматический переключатель
Выбор автоматических выключателей для генераторов в моем доме или на предприятии: что вам нужно знать, чтобы принять обоснованное решение.
Стоит ли мне рассматривать автоматический переключатель для дома или здания?
Переключатели используются, чтобы позволить вам обеспечить питание вашего дома, подключив выход портативного или резервного генератора непосредственно к вашей домашней системе электропроводки. Он может подключать питание от одной основной цепи до 10 или более.
Рекомендации по коду?
Существует ряд кодовых требований для подключения безобрывного переключателя, и, если вы не знаете, как его подключить, вам следует обратиться к квалифицированному электрику для установки окончательной проводки.Это также может быть требованием вашего местного округа или муниципалитета.
Удлинитель и автоматические переключатели
Удлинители необходимы для подключения электроприборов к генератору, если вы не устанавливаете безобрывный переключатель прямо в жилище. Этот проводной вариант избавляет от необходимости хранить несколько шнуров и устраняет время, чтобы подвести их к приборам и подключить или подключить их.
Он обеспечивает более простое управление питанием и меньшие усилия с вашей стороны для удовлетворения ваших требований к питанию.Благодаря хорошему управлению энергопотреблением он позволяет использовать более компактные и более эффективные генераторы.
Существует несколько других типов электрического оборудования, для которых нельзя использовать удлинители. Скважинные насосы, некоторые отстойные насосы и печи являются типичными элементами, требующими переключателя. Часто это переключатели с одной или двумя цепями, специально предназначенные для этих устройств.
Как работает безобрывный переключатель
В электрическом разговоре для использования альтернативных источников питания передаточный переключатель — это прерывание перед включением переключателя .Это просто означает, что он отключает основную цепь питания от электросети до того, как сделает цепь с другой стороны для вашего личного генератора.
Они имеют трехпозиционный переключатель «ВКЛ-ВЫКЛ-ВКЛ» или могут использовать «LINE-OFF-GEN». Это предотвращает обратную подачу в линии электропередач. Когда вы идете в обратном направлении, он прерывает локальный канал перед подключением служебного канала.
Автоматический выключатель устанавливается как панель выключателя с проводным подключением рядом с главным выключателем в вашем доме, будь то дом или офис.Это позволяет вам легко подавать питание на часть цепей, которые вы решите, которые необходимы в чрезвычайной ситуации или при отключении электроэнергии.
(Вернуться к началу)
Руководство по выбору автоматических выключателей
Автоматические переключатели бывают различных вариантов и размеров. Эти варианты и другие соображения могут сбить с толку неосведомленных людей, цель этой статьи — охватить несколько соображений, которые помогут вам сделать лучший выбор и принять решение в соответствии с вашими потребностями и желаниями.
Следующие соображения обсуждаются ниже, и вы должны иметь твердое представление о функциях и потребностях, когда делаете этот выбор.
- Ручная и автоматическая
- Одноконтурный в многоконтурный и двухконтурный
- В помещении и на улице
- Без проводов и с предварительным подключением
- Прямой плагин против проводного
Доступные бытовые автоматические выключатели предназначены для подачи питания на ограниченное количество цепей в вашем доме и обычно зависят от мощности, которая будет подаваться.Обычно вы видите 6 цепей на 5000 Вт или 8 или 10 на 7500 Вт.
С очень большими блоками от 10 кВ до 20 кВ или более вы можете получить панели, количество которых почти равно количеству панелей вашего основного дома. Конечно, в некоторых домах поменьше всего от 6 до 8 цепей.
Несколько цепей дают вам возможность управлять питанием путем включения и выключения цепей, которые могут или не могут понадобиться для использования энергии, подаваемой в дом. Это позволит вам выполнить базовую нагрузку на некоторые схемы, а затем чередовать, скажем, схемы холодильника и морозильника для управления более крупными приборами.
Отдельные переключатели обычно имеют автоматические выключатели на 15 или 20 ампер, хотя могут быть варианты на 30 или 50 ампер в зависимости от необходимого обслуживания. Количество переключателей и номинальные параметры усилителя зависят от модели и количества доступных цепей.
Кроме того, безобрывный переключатель может иметь так называемую двухполюсную схему для работы приборов на 240 В, таких как электрические сушилки. Обычно это достигается с помощью перемычки между двумя одиночными переключателями, которая добавляется при первоначальном подключении.
Выбор ручного или автоматического типа автоматического переключателя
Когда дело доходит до покупки автоматического переключателя, существует два основных типа; либо ручной переключатель, либо автоматический переключатель.
В случае переносных генераторов чаще всего используется ручной вариант. Автоматический переключатель резерва используется с портативными генераторами, которые имеют электрический запуск (с возможностью дистанционного управления), или, как правило, с резервными генераторами, которые находятся в фиксированном месте.
Вам нужен автоматический переключатель резерва?
Эти соображения таковы:
- У вас есть необходимое оборудование —
- Должен ли ваш дом или офис быть доступным для служб экстренной помощи или выполнять необходимые функции для общества?
- Возможно, ваше место станет местом сбора соседей или чиновников, и наличие автоматической функции будет очень полезно.Хотя не все согласятся, но я понял, что местная таверна может быть именно таким требованием. В конце концов, если мы не можем смотреть телевизор, то, может быть, нам лучше выпить холодных напитков для взрослых.
- Инвалиды или ограничения
- Есть ли у вас люди с ограниченными возможностями, которые ограничивают ваш доступ или возможность делать что-то вручную в случае отключения электроэнергии?
- Душевное спокойствие
- Доставляет ли вам комфорт наличие автоматизированной системы, зная, что, если вас не будет рядом, ваша семья не будет знать, как включить питание и подключить к электросети?
- Ножницы неподдельное удобство
- Удобство — это личное дело каждого, которое всегда остается в вашей компетенции.Если у вас большой дом или вы хотите использовать больше бытовой техники, или если вы испытываете много отключений, то автоматический переключатель резерва с резервным генератором может оказаться полезным для вас.
- Средства и усилия
- Хотите потратить дополнительные деньги и усилия, чтобы перейти на автомат? Автоматические переключатели требуют дополнительного времени и знаний для установки, а также могут иметь прямое влияние на средства, которые вы, возможно, захотите потратить.
Вот несколько примеров ручных и автоматических переключателей.
Ручной переключатель резерва:
Автоматический переключатель резерва:
В большинстве случаев мгновенная доступная мгновенная мощность не применима к подавляющему большинству из нас. Мы определенно можем пережить несколько минут или даже пару часов, если потребуется. Следовательно, ручное переключение — это базовая линия для выбора, и переход на автоматический режим будет исключительно личным решением, основанным на других соображениях, таких как установка постоянного резервного джинна.
(Вернуться к началу)
От одиночной к многоконтурной и двойной цепи
Выбор схем и способов их запуска.
Подключение главной панели
Следующее соображение заключается в том, чтобы решить, какие приборы или электрическое оборудование вы захотите использовать и когда вы захотите их запустить. Вам нужен переключатель на 4, 6, 8 или 10 цепей? Ниже о том, как перевести это для обычного пользователя.
Вам нужно будет учесть общей необходимой мощности , а также того, насколько большой генератор у вас есть или который вам понадобится. Дома вы будете суммировать потребности бытовой техники в питании и подсчитать, в каких цепях они находятся.Они станут вашими важными цепями.
Затем вам нужно определить, какие цепи будут использоваться, по крайней мере, почти постоянно, а какие будут использоваться попеременно, что позволит вам управлять мощностью, доступной от вашего генератора.
У вас может быть 20 или более цепей в вашем доме, и если вы приобретете распределительную коробку на десять цепей, вам придется решить, какие из главных цепей вы хотите запитать, а какие можно оставить без питания. (Полагаю, вы можете выбрать использование двух раздаточных коробок и дополнительного генератора для питания второго набора из 10 штук, но не будем увлекаться этим.)
В 10 основных схемах вы сможете запитать до максимального номинального питания вашего генератора . Однако имейте в виду, что вы также ограничены максимальной силой тока отдельного автоматического выключателя, которая, вероятно, составляет 15 или 20 ампер, но может быть и больше в зависимости от конкретной спецификации переключателя.
На поворотном замке L14 у вас будет две цепи питания , и они, вероятно, будут в диапазоне от 20 до 30 ампер для каждой цепи от генератора. Это обеспечивает до 3600 Вт в каждой цепи при примерно 7200 Вт.(Предполагается номинальная выходная мощность 7500 Вт).
Для цепей отдельных домов, которые могут составлять в среднем около 5 ампер (600 Вт) на цепь дома, если все 10 находятся в эксплуатации (5 на цепь). В качестве альтернативы, если вы используете 4 цепи в качестве основных (по 2 источника питания), у вас будет в среднем 12,5 ампер (1500 Вт) для этих цепей.
(Вернуться к началу)
Оценка потребности в энергии
Сколько ватт?
Как эта схема питания работает для обычного пользователя?
Сначала предположим, что у вас есть дом с 15 цепями, но вам нужно запитать разные комнаты с разными требованиями к мощности.И вы определили, что генератора мощностью 4000 Вт достаточно для удовлетворения ваших потребностей. Рекомендуемая конфигурация безобрывного переключателя — это 6 цепей мощностью до 5000 Вт, сконфигурированных для 4 одиночных (15 А) цепей и двух цепей по 20 А, которые можно соединить как двухполюсные (выключатели 2-20 А).
Можно составить простую таблицу, например, так:
Постоянная потребность
Контур Вт для мощности Необходимо ампер Кухня 1800 15 Гостиная с телевизором 600 5 спальня 360 3 ванная 240 2 Периодическая потребность Холодильник 750 6.25 Сушилка * 4000 33,33 топочный вентилятор 700 5,8
* Сразу видно, что сушилка может быть проблемой, если мы не выключим все остальное.
Вероятно, мы бы подключили 6 цепей без осушителя и использовали удлинитель L14 для его работы; если это действительно было нужно. В этом случае мы подключим кухню к цепи на 20 ампер и, возможно, гостиную со всем остальным к цепям на 15 ампер.Мы могли бы без проблем запустить 4 контура, а затем чередовать холодильник и печь, чтобы поддерживать максимальную нагрузку нашего генератора.
Однако, если вы приобрели генератор мощностью 5000 Вт, вы, вероятно, сможете запустить все необходимое, кроме большой нагрузки сушилки.
Управление питанием требует вращающейся нагрузки
При рассмотрении плана управления питанием необходимо учитывать цепи, которые вы, скорее всего, будете использовать постоянно, и то, что вы будете питать по очереди.Таким образом, вы можете использовать меньше элементов и чередовать потребности в мощности, чтобы эффективно использовать генератор с меньшей выходной мощностью и большей экономией топлива.
Один из способов управления потребляемой мощностью — подключить базовые нагрузки и переместить их в одну или две цепи, чтобы максимизировать потребление в нескольких цепях. Затем используйте другие цепи для обеспечения прерывистой нагрузки. Было бы неплохо рассмотреть две схемы на кухне: одну для небольшого прибора и плиты, а другую — для холодильника. При предварительном планировании проводки вы можете сделать это на отдельных цепях питания от генератора в вилке L14.См. Балансировку нагрузки ниже.
Одна мысль об энергопотреблении — это замена ламп высокой мощности на КЛЛ или светодиоды, чтобы снизить необходимое энергопотребление, это может оказаться полезным.
Ручные переключатели резерва не сложно изучить .
Практически любой член семьи может быстро научиться их использовать после того, как они будут правильно установлены для управления питанием. Конечно, другой подход — иметь более крупный генератор с достаточной мощностью для всех ваших нужд, но вы будете использовать больше топлива и иметь меньше доступной мощности в долгосрочной перспективе.
(Вернуться к началу)
Балансировка нагрузки с помощью безобрывного переключателя
Балансировка нагрузки вступает в игру, когда вы определились с потребностями управления питанием. В переключателях с несколькими выключателями каждая из двух цепей, питаемых вилкой L14, привязана к стороне 1 или стороне 2. Для балансировки нагрузки вы создаете диаграмму, которая учитывает цепь (тумблер), элемент, который должен быть подключен, работает ватт, и при необходимости начальные ватты. Примерная диаграмма здесь может быть основана на использовании генератора мощностью 6500 Вт * с возможностью перенапряжения 7500 Вт.
Также смотрите нашу статью: Ватты, необходимые для вашего генератора? по определению ваших потребностей.
Таблица балансировки нагрузки
Подача стороны 1 Поставка стороны 2 Переключатель Товар . Run Watts Пусковая мощность Переключатель Товар . Run Watts Пусковая мощность 1 Холодильник 750 500 5 Морозильная камера 1000 1250 2 Кухня 1250 6 Семейный ТВ-зал 800 3 Спальня 500 7 Ванная 400 4 Подвал 350 8 Печь 750 1500 Итого 2850 Всего 2950 Макс. Помпаж 500 1500
Расчет баланса нагрузки и максимального использования:
- Общая рабочая мощность = 2850 Вт + 2950 Вт = 5800 Вт
- Максимальная импульсная мощность = 1500 Вт
- Макс. Работа генератора> Общая работа = 6500 Вт> 5800 Вт * поэтому в норме
- Макс.пуск генератора> Общий рабочий + Пуск = 7500 Вт> 7200 Вт * поэтому ОК
* Производительность должна быть скорректирована с учетом высотных потерь и других факторов.
** Технически некоторые утверждают, что рабочие ватты не действуют для начального всплеска, поэтому все, что необходимо, — это меньший общий цикл + всплеск. Этот простой расчет просто гарантирует, что у вас достаточно маржи.
(Вернуться к началу)
Внутри или снаружи распределительной коробки
Большинство безобрывных переключателей выпускаются в двух моделях для внутреннего и наружного применения.
Для наружных работ обычно используется обозначение NEMA 3R, иногда называемое непроницаемым для дождя, и указывающее, что корпус подходит для условий окружающей среды вне помещения.
Выбор того, использовать ли обслуживание внутри помещения или снаружи, может зависеть от следующих соображений:
- Свободное пространство — есть ли у вас внутри здания пространство для монтажа и подключения к панельной коробке? У вас действительно есть возможность вывести переключатель внутрь и вывести провод к главной панели.
- Доступ — блок панели может быть определяющей проблемой относительно того, где он может и должен быть расположен. Если ваша панель уже находится снаружи дома, это может быть единственная точка, на которой вы должны ее установить.
- Проблемы безопасности . Внешний доступ также позволяет вандалам или другим лицам получить доступ к вашему устройству без вашего разрешения. Это действительно может зависеть от вашего сообщества или доступа к собственности. Это та область, в которой вам определенно необходимо определить уровень риска, связанный с вашими конкретными обстоятельствами.
Если вы решите разместить коробку внутри, она, скорее всего, будет подключена к внешней стене с помощью коробки ввода питания . Вы можете использовать внешний блок внутри, который позволит вам подключить к нему удлинитель, но, похоже, это противоречит цели использования внутреннего блока.
Местоположение вашего генератора и расстояние до безобрывного переключателя или впускной коробки будут определять, где и как вы можете установить переключатель.
Вы будете располагать генератор подальше от окон и дверей и, как правило, предпочитаете использовать соединительный шнур длиной 6 или 10 футов, чтобы сделать максимально короткое соединение, чтобы снизить напряжение и потери в линии. Таким образом, расположение впускной коробки и передаточного переключателя становится относительно простым.
Конфигурации — проводной или нет
Автоматические выключатели могут поставляться без проводки и подключаются вами или электриком.Многие приходят с уже готовой проводкой. Предварительно смонтированные переключатели дороже, но они того стоят из-за простоты установки. Откровенно говоря, мы считаем, что наличие уже подключенных проводов позволяет сэкономить время и частично избавиться от трудностей, связанных с установкой коммутатора.
Возможно, единственный недостаток может заключаться в том, что коммутатор устанавливается дальше от панели, чем длинные провода. Обязательно проверьте длину поставляемого провода, прежде чем покупать коробку для предварительного монтажа, иначе вы добавите распределительную коробку и добавите больше проводов.В этом случае у вас должен был быть только несвязанный.
Прямой плагин против проводного
Как уже говорилось выше, вам следует рассмотреть возможность жесткого подключения и дополнительных модулей.
Во-первых, наружные блоки обычно подключаются к электросети, но во многих случаях они могут быть подключены к резервным генераторам, которые постоянно фиксируются. Внутри помещения или обычно жестко подключается к внешней впускной коробке.
Могут быть случаи, когда у вас есть легкий вход в гараж или сарай, и вы можете вставить заглушку во внутренний блок.Внешний выключатель можно так же легко установить внутри. Так он будет защищен от детских водяных пистолетов!
(Вернуться к началу)
Установка безобрывного переключателя
Во многих случаях, обладая необходимыми знаниями, вы можете установить свой собственный переключатель резерва, однако некоторые агентства по соблюдению норм кодекса потребуют для установки лицензированного электрика, если не по крайней мере подключить переключатель. Вы всегда должны уточнять требования в местном округе или городе, прежде чем устанавливать его самостоятельно.Обычно ваша коммунальная компания отвечает только за входящую мощность до домашнего счетчика, но может предоставлять дополнительные услуги по подключению передаточного переключателя.
Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.На схеме ниже показан пример подключения переносного генератора с 4 контактами к домашней проводке через переключатель DPDT для 3-проводной сети 120/240 В. Пунктирными линиями символически обозначены металлические корпуса. На этой схеме нейтраль внутри генератора не заземлена. Для простоты входной патрубок не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется его установить.
Рекомендации по коду?
Существует ряд кодовых требований для подключения безобрывного переключателя, и, если вы не знаете, как его подключить, вам следует обратиться к квалифицированному электрику для установки окончательной проводки.Это также может быть требованием вашего местного округа или муниципалитета.
- Должен ли ваш дом или офис быть доступным для служб экстренной помощи или выполнять необходимые функции для общества?
- Возможно, ваше место станет местом сбора соседей или чиновников, и наличие автоматической функции будет очень полезно.Хотя не все согласятся, но я понял, что местная таверна может быть именно таким требованием. В конце концов, если мы не можем смотреть телевизор, то, может быть, нам лучше выпить холодных напитков для взрослых.
- Есть ли у вас люди с ограниченными возможностями, которые ограничивают ваш доступ или возможность делать что-то вручную в случае отключения электроэнергии?
- Доставляет ли вам комфорт наличие автоматизированной системы, зная, что, если вас не будет рядом, ваша семья не будет знать, как включить питание и подключить к электросети?
- Удобство — это личное дело каждого, которое всегда остается в вашей компетенции.Если у вас большой дом или вы хотите использовать больше бытовой техники, или если вы испытываете много отключений, то автоматический переключатель резерва с резервным генератором может оказаться полезным для вас.
- Хотите потратить дополнительные деньги и усилия, чтобы перейти на автомат? Автоматические переключатели требуют дополнительного времени и знаний для установки, а также могут иметь прямое влияние на средства, которые вы, возможно, захотите потратить.
Также смотрите нашу статью: Ватты, необходимые для вашего генератора? по определению ваших потребностей.
