как пользоваться цифровым мультиметром в домашних условиях, его устройство
Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.
- Функции, выполняемые прибором
- Постоянное напряжение
- Действующее значение
- Измерение тока
- Определение сопротивления
- Другие возможности мультиметра
Функции, выполняемые прибором

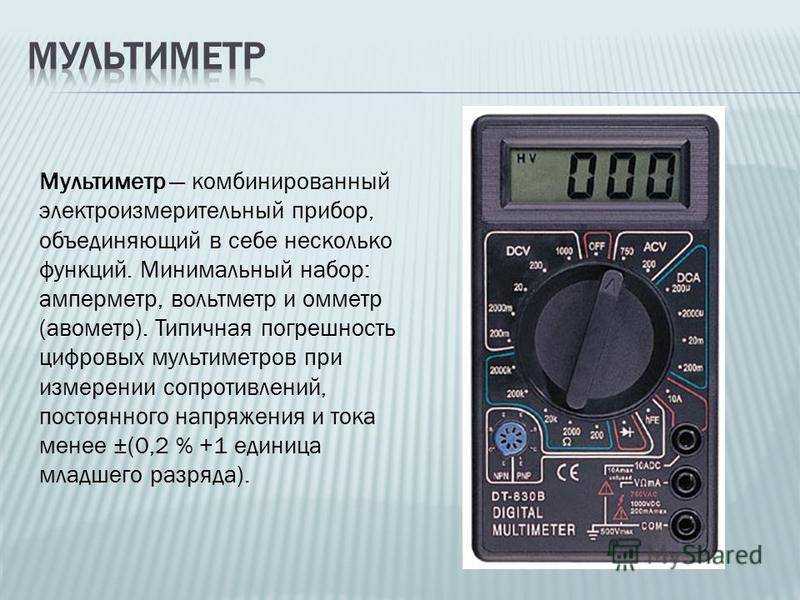

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина.
Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.
Постоянное напряжение
Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния.
- Постоянный ток.
- Переменный ток.
Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.
Переменным называют ток, меняющий свою величину и (или) направление во времени.
К нему относятся:
- синусоидальный;
- прерывистый;
- выпрямленный.
На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.
На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.
Действующее значение
В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета.
Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.
Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом». Поэтому используют разные методы измерения:
- мгновенное;
- амплитудное;
- действующее.
Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41).
Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.
Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.
Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.
Измерение тока
В отличие от измерения напряжения, когда вольтметр подключается параллельно источнику питания, ток измеряется иначе.
Измеряемую электрическую цепь разрывают, а в разрыв подключают амперметр. В этом случае мультиметр вносит свое сопротивление. Чтобы снизить искажения и расширить предел измерения, используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно прибору и понижают общее сопротивление.
В мультиметре такой шунт позволяет измерять значительные токи, потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров ставится предупреждение о том, сколько времени можно проводить измерение больших токов. Например, в DT 838 C указано, что измерение тока в 10 А должно длиться не более 10 секунд с 15 минутами отдыха.
В мультиметре ДТ 838 измеряемый ток может доходить до 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя ставится на отметку 10 А.
Шкала для измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «m») или микроамперах. 1А = 1000 mA = 1 млн микроампер.
Амперметр категорически запрещено включать по схеме вольтметра, т. е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока необходимы диоды, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Чтобы измерять переменный ток, используют специальные трансформаторы.
Определение сопротивления
Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.
Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала отмечается буквой «омега». При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.
Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.
Другие возможности мультиметра
Разные приборы имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:- измерять температуру;
- проверять работоспособность биполярных транзисторов;
- использовать звуковой генератор.
Для замера температуры используется специальный щуп с терморезистором. Он может идти в комплекте с прибором либо покупается отдельно. Ручка переключателя устанавливается напротив отметки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимают к измеряемой поверхности, на шкале отображается цифровая индикация. Производить замер температуры можно и без щупа. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).
Мультиметр позволяет проверять биполярные транзисторы малой мощности, т. к. для большей нужны напряжения гораздо выше. Гнезда под выводы транзистора сделаны таким образом, что можно подключить любой транзистор с любой очередностью выводов.
Последнее, что осталось в этом приборе, — звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно пользоваться, когда значение сопротивления не столь важно, и главное — определить малое сопротивление, например, если в многожильном кабеле жилы не разделены по цвету или их очень много (телефонный), но необходимо отыскать концы одного провода.
В этом случае на одном конце кабеля два провода соединяют вместе, замыкая их. На другом конце подключают щуп к одному проводу, а другим поочередно касаются всех других. Если пара не обнаружена, подключают другой провод и снова поочередно касаются всех других. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы разъединяют, а к одному из найденных проводов подсоединяют новый и все повторяют.
Хотя прибор прост в использовании, тем не менее он требует бережного обращения.
Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.
Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.testo 760-3 – Цифровой мультиметр | Сопротивление | Электрические параметры | По параметру
Россия
Подробнее Технические данные Зонды Принадлежности Применение Центр загрузки
- На Главную
- testo 760-3
Номер заказа.
0590 7603
251,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
Простая и безопасная работа благодаря автоматическому определению параметра измерения
Комфортная работа одной рукой без поворотного переключателя
Диапазон измерения напряжения до 1000 В
Дополнительные функции, такие, как измерение истинного среднеквадратического значения (СКЗ), фильтр низких частот и температурный адаптер
testo 760-3 – это модель с самым большим набором функций в линейке цифровых мультиметров Testo.
Подробнее
Описание продукта
Цифровой мультиметр testo 760-3 – это многозадачный прибор для настоящих профессионалов электроэнергетического сектора. Он позволяет вам выполнять как простые, так и сложные задачи по электрическим измерениям с невиданной ранее легкостью.
Мультиметр testo 760-3 автоматически определяет нужный параметр измерения через распознавание разъема подключенного щупа и таким образом исключает использование опасных некорректных настроек.
Диапазон измерения напряжения до 1000 В, диапазон измерения частоты до 30 МГц и электрической емкости до 60 000 мкФ позволяет также использовать мультиметр testo 760-3 для решения промышленных задач, таких как диагностика неисправностей в больших электрических системах.
В дополнение к электрическим параметрам этот мультиметр может также измерять температуру. Для этого вам понадобится подключаемый адаптер для термопары типа K и температурный зонд (эти аксессуары заказываются отдельно).
С подтвержденными метрологическими характеристиками и расширенными техническими данными можно ознакомиться в описании типа в Центре загрузки.
Комплект поставки
Мультиметр testo 760-3 с функцией измерения истинного СКЗ, включая батарейки, 1 комплект измерительных щупов (0590 0010) и инструкцию по эксплуатации.Технические данные
| Измерение температуры (термопара тип K (NiCr-Ni)) | |
|---|---|
Диапазон измерений | -20 . |
Погрешность | ±1 °C (0 … +100 °C) |
Разрешение | 0,2 °C |
.. +500 °C| Измерение напряжения постоянного тока | |
|---|---|
Диапазон измерений | 0,1 … 1000 В |
Разрешение | макс. 0,1 изм. знач. |
Погрешность | ± (0,8 % от изм. |
знач. + 3 Digit)| Измерение напряжения переменного тока | |
|---|---|
Диапазон измерений | 0,1 изм. знач. … 1000 В |
Разрешение | макс. 0,1 изм. знач. |
Погрешность | ± (1,0 % от изм. знач. + 3 Digit) |
| Измерение силы постоянного тока | |
|---|---|
Диапазон измерений | 0,1 мкА . |
Разрешение | макс. 0,1 |
Погрешность | ± (1,5 % от изм. знач. + 5 Digit) |
.. 10 А| Измерение силы переменного тока | |
|---|---|
Диапазон измерений | 0,1 мкА … 10 А |
Разрешение | макс. 0,1 мкА |
Погрешность | ± (1,5 % от изм. |
знач. + 5 Digit)| Измерение сопротивления | |
|---|---|
Разрешение | макс. 0,01 Ом |
Диапазон измерений | 0,01 … 60,00 МОм |
Погрешность | ± (1,5 % от изм. знач. + 3 Digit) |
| Измерение электрической ёмкости | |
|---|---|
Разрешение | макс. |
Диапазон измерений | 0,001 нФ … 60000 мкФ |
Погрешность | ± (1,5 % от изм. знач. + 5 Digit) |
0,01 нФ| Измерение частоты | |
|---|---|
Разрешение | макс. 0,1 Гц |
Диапазон измерений | 0,001 Гц … 60,00 МГц |
Погрешность | ± (0,1 % от изм. |
знач. + 1 Digit)| Общие технические данные | |
|---|---|
Рабочая влажность | 0 … 80 % ОВ |
Вес | 340 г |
Размеры | 167 x 85 x 45 мм |
Рабочая температура | -10 … +50 °C |
Цвет продукта | черный |
Подключаемые зонды | 1 зонд температуры (для термопар типа K требуется адаптер) |
Класс защиты | IP64 |
Стандарты | EN 61326-1; EN 61010-2-033; EN 61140 |
Тип батареи | 3 микроэлемента ААА |
Тип дисплея | LCD |
Размер дисплея | Размер дисплея: две строки |
Интерфейс | 4 измерительных разъёма |
Температура хранения | -15 . |
Класс перенапряжения | CAT IV 600V; CAT III 1000V |
Авторизации | CE; CSA |
Пассивное сопротивление | 11 МОм (переменный ток / постоянный ток) |
.. +60 °C| Функции измерительного прибора | |
|---|---|
Тест диода | да |
Проверка на отсутствие разрывов цепи | да |
Измерения с текущим зондом и адаптером | да |
Подсветка дисплея | да |
Фиксация | да |
МинМакс | да |
Измерения температуры с адаптером | да |
True RMS | да |
Фильтр высоких частот | да |
Измерение рабочего цикла | да |
Дисплей (разрядность) | 6 000 |
Измерение малых токов мкА | да |
Автоматическое определение измеряемого параметра | да |
Зонды
Зонды температуры воздуха
Прочный зонд температуры воздуха, термопара Тип К
Номер заказа.
: 0602 1793
88,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Поверхностные зонды
Зонд температуры (т/ п типа K) с зажимной скобой для измерений на трубах Ø 5-65 мм – Диапазон измерений -60 … +130°C, краткосрочно до +280°C
Номер заказа.: 0602 4592
188,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Зонд-зажим (т/п типа K) для измерения температуры на трубах Ø 15-25 мм – Диапазон измерений -50 … +100°C, краткосрочно до +130°C
Номер заказа.: 0602 4692
100,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Зонд-обкрутка с липучкой Velcro
для измерений температуры труб D до 120 мм, Tмакс +120 °C, т/п Тип K
Номер заказа.
: 0628 0020
76,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Поверхностный зонд температуры с магнитом (т/п типа K), сила сцепления 20 N – Диапазон измерений -50 … +170°C
Номер заказа.: 0602 4792
227,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Поверхностный зонд температуры с магнитом (т/п типа K), сила сцепления 10 N – Диапазон измерений -50 … +400°C
Номер заказа.: 0602 4892
251,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Быстродействующий поверхн. зонд с подпружиненной термопарой, также для неровных поверхностей, диапазон измерения краткоср. до +500 °C, т/п Тип K,
фиксированный кабель
Номер заказа.: 0602 0393
184,00 y.
e.
c НДС. Внутренний курс у.е. равен 89 рублям
Быстродействующий поверхностный зонд с подпружиненной термопарой, изогнутый, для неровных поверхностей, краткосрочно до +500°C, термопара тип K
Номер заказа.: 0602 0993
215,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Быстродействующий поверхностный зонд с плоским наконечником (т/п типа K) — Диапазон измерений: — 0 … +300°C
Номер заказа.: 0602 0193
188,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Водонепроницаемый поверхностный зонд с расширенным измерительным наконечником для плоских поверхностей, термопара тип К
Номер заказа.: 0602 1993
88,00 y.e.
c НДС. Внутренний курс у.
е. равен 89 рублям
Водонепроницаемый поверхностный зонд с маленькой измерительной насадкой для плоских поверхностей, термопара тип К
Номер заказа.: 0602 0693
164,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Поверхностный зонд температуры (т/п типа K) с телескопической рукояткой
Номер заказа.: 0602 2394
466,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Термопары
Гибкая термопара типа К (стекловолокно) – Диапазон измерений: -50 … +400°C
Номер заказа.: 0602 0644
26,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Принадлежности
Принадлежности
Магнитный подвес для цифровых мультиметров
Номер заказа.
: 0590 0001
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект изолированных зажимов типа «крокодил», класс перенапряжения CAT III 600 В, максимальный ток 10 А
Номер заказа.: 0590 0008
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект зажимов типа «крокодил», класс перенапряжения CAT IV 600 В / CAT III 1000 В, максимальный ток 10 А
Номер заказа.: 0590 0009
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект измерительных кабелей, 2 мм, угловая вилка
Номер заказа.: 0590 0010
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект стандартных измерительных кабелей, 4 мм, угловая вилка
Номер заказа.
: 0590 0011
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект стандартных измерительных кабелей, 4 мм, прямая вилка
Номер заказа.: 0590 0012
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект удлинителей для измерительных кабелей, прямая вилка
Номер заказа.: 0590 0013
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект удлинителей для измерительных кабелей, угловая вилка
Номер заказа.: 0590 0014
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Транспортировка и защита
Сумка для транспортировки
Номер заказа.
: 0590 0016
45,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Применение
Идеален для измерения всех важных электрических параметров
- Автоматическое распознавание и выбор параметра измерения, измерение силы тока в диапазоне мкА, диапазон измерения напряжения 1000 В, измерение истинного среднеквадратического значения (истинного СКЗ), фильтр низких частот, управление с помощью функциональных кнопок, большой дисплей с подсветкой, адаптер для измерения температуры
Обзор областей применения
- Проверка подачи напряжения в токонесущих проводах, измерение силы тока в низком диапазоне, проверка подачи напряжения на двигателях с частотным регулированием мощности, измерение ионизации воздуха в системах отопления, проверка целостности переключателей, измерение сопротивления сенсоров или катушек двигателей, легкий контроль температуры
Центр загрузки
Брошюры по продукту
Каталог Приборы для измерения электрических параметров (application/pdf, 3.
830 KB)Свидетельство testo 760 (application/pdf, 190 KB)
Описание типа testo 760 (application/pdf, 440 KB)
Приказ о внесении изменений № 1999 (application/pdf, 38 KB)
Приложение к приказу № 1999 (application/pdf, 144 KB)
Приказ о продлении срока действия № 979 (application/pdf, 39 KB)
Приложение к приказу № 979 (application/pdf, 612 KB)
830 KB)Инструкции по применению
Инструкция по использованию testo 760 (application/pdf, 1.
067 KB)
067 KB)251,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Как пользоваться цифровым мультиметром
Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков
Обзор
Электронные устройства питаются от электричества. Однако, поскольку электричество невидимо, необходимо использовать измерительные приборы, такие как цифровые мультиметры, чтобы проверять безопасность и качество или исследовать причины проблем.
Цифровые мультиметры могут показаться сложными в использовании из-за множества кнопок и клемм. На самом деле, они удивительно просты в использовании. На этой странице объясняются характеристики цифровых мультиметров, рассказывается, чем они отличаются от аналоговых тестеров, и рассказывается, как они используются.
Что такое цифровой мультиметр?
Цифровой мультиметр — это измерительный прибор, который может измерять несколько величин, таких как напряжение, сопротивление, ток, емкость и электрическая непрерывность.
Многие из удобств, на которые мы полагаемся в современной жизни, контролируются электронными устройствами. С появлением смартфонов такие устройства стали по-настоящему повсеместными в повседневной жизни.
Из-за чрезвычайно высокой точности электронных устройств и того факта, что электричество невидимо, невозможно определить, проявляет ли данное устройство электрическую аномалию, посредством визуального осмотра в следующих обстоятельствах:
- Когда электронное устройство неисправно
- Когда вы хотите проверить безопасность или качество изготовленного электронного устройства
Однако в таких ситуациях можно использовать цифровые мультиметры для проверки состояния электронных устройств с различных точек зрения . Более того, цифровые мультиметры используются не только специалистами, но и в самых разных условиях, например, потребителями и даже детьми, собирающими электронные наборы. Как только вы научитесь правильно использовать эти инструменты, такие проекты станут еще более увлекательными.
Чем цифровые мультиметры отличаются от аналоговых тестеров
В последние годы стало доступно огромное разнообразие цифровых мультиметров, но ранее аналоговые тестеры были наиболее распространенными инструментами, используемыми в этом типе приложений. В то время как цифровые мультиметры отображают измеренные значения в цифровом виде, аналоговые тестеры измеряют значения, используя отклонение стрелки и серию градуировок.
Цифровые мультиметры могут выполнять тесты, недоступные аналоговым тестерам, и позволяют пользователям точно считывать значения. Преимущество аналоговых тестеров, напротив, состоит в том, что они позволяют считывать изменения измеренных значений по отклонениям стрелки. Таким образом, цифровые и аналоговые тестеры имеют как преимущества, так и недостатки, поэтому важно выбрать прибор, исходя из ваших конкретных потребностей.
Если вы обнаружите, что и цифровые, и аналоговые инструменты обеспечивают необходимую вам функциональность, это становится вопросом личных предпочтений.
Преимущества и недостатки цифровых мультиметров
Этот раздел предлагает простое введение в преимущества и недостатки цифровых мультиметров.
Преимущества
- Измеряемые значения можно считывать напрямую и точно.
- Цифровые мультиметры имеют высокое входное сопротивление, что приводит к низким приборным потерям. Цифровые расчеты выполняются внутри, и многие модели имеют расширенные функции, позволяющие отображать другие значения (емкость, частота, пиковые значения и т. д.).
- Некоторые модели могут подключаться и передавать данные на компьютер.
ACV и частота
Емкость
Недостатки
- Цифровые значения иногда быстро колеблются, пока показания не стабилизируются, затрудняет их чтение.
- В некоторых приложениях для «установки» значений может потребоваться больше времени, что замедляет работу.
- Цифровые мультиметры более чувствительны к внешнему шуму.
В дополнение к уникальной точности, обеспечиваемой их цифровой схемой, цифровые мультиметры могут выполнять расширенные вычисления, которые выходят за рамки возможностей аналоговых тестеров. Функциональность для повышения эффективности работы, например, за счет передачи данных, является еще одним аспектом привлекательности цифровых инструментов. Однако измерение некоторых целей измерения может занять больше времени, чем с помощью аналогового тестера, из-за времени, необходимого для стабилизации измеренных значений.
Как пользоваться цифровым мультиметром
В этом разделе предлагается простое введение в использование цифровых мультиметров.
Цифровой мультиметр
1. Включите прибор.
Первый шаг — нажать кнопку питания, чтобы включить прибор. Цифровые мультиметры работают от батареи или от сети переменного тока, поэтому, если прибор не включается, необходимо либо заменить батарею, либо проверить блок питания.
2.
Выберите режим и диапазон. Выберите параметр, который вы хотите измерить, и диапазон с помощью поворотной ручки или переключателей прибора. Некоторые модели мультиметров могут автоматически переключаться на соответствующий диапазон, избавляя от необходимости выбирать его самостоятельно. Если вам нужно переключить диапазон вручную, вы можете определить наиболее подходящий диапазон, начав с самого высокого диапазона и неоднократно выполняя измерения по мере переключения на все более низкие диапазоны.
Некоторые цифровые мультиметры имеют режим, в котором они могут автоматически определять напряжение переменного и постоянного тока.
Поворотная ручка
Диапазон
3. Прикрепите измерительные провода.
Подсоедините провода или зажимы к клеммам цифрового мультиметра и начните измерения. Соблюдайте осторожность, так как разъем для красного провода зависит от того, измеряете ли вы ток, напряжение, сопротивление или другой параметр.
Вы можете сделать более точные измерения, выполнив сначала регулировку нуля.
Обратите внимание, что вам понадобится более специализированный прибор, если вы хотите измерить низкие значения сопротивления, сопротивления изоляции, сопротивления заземления или импеданса.
Клеммы цифрового мультиметра
Максимально эффективное использование цифрового мультиметра
Цифровые мультиметры стали незаменимыми инструментами для проверки безопасности, качества и выявления неисправностей в современном мире, где электронные устройства стали повсеместными. Хотя цифровые мультиметры имеют определенные недостатки по сравнению с аналоговыми мультиметрами, они предлагают преимущества в виде множества параметров измерения и расширенных функций, таких как подключение данных.
Удачи вам в получении максимальной отдачи от вашего цифрового мультиметра в различных настройках, независимо от того, используете ли вы его для работы или для хобби.
Короткое видео
youtube.com/embed/vDQTqeET5Kg?rel=0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Как пользоваться
Сопутствующие товары
- Цифровой мультиметр DT4282
- Цифровой мультиметр DT4253
- Компактный цифровой мультиметр DT4 224
- Карта HiTester 3244-60
- Карандаш HiTester 3246-60
Обучение Подробнее
Как измерить напряжение Как измеряется напряжение? Напряжение легко измерить с помощью тестера.
Как измерить ток Зачем нужно измерять ток? Причины, методы и меры предосторожности
Как измерить сопротивление Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и соответствующая информация
Как измерить частоту Как измеряется частота? Приборы для измерения частоты и меры предосторожности, касающиеся методов измерения
Как пользоваться цифровым мультиметром
Как пользоваться цифровым мультиметром – Руководство и учебное пособие.
Использование аналогового или цифрового мультиметра в ремонте печатных плат, электроники или мобильного телефона является обязательным.
Как пользоваться цифровым мультиметром – Руководство и учебное пособие. Использование аналогового или цифрового мультиметра в ремонте печатных плат, электроники или мобильного телефона является обязательным. Научитесь пользоваться цифровым мультиметром.
Цифровой мультиметр
Содержание
Что такое мультиметр?
Счетчик, используемый для проверки различных функций, связанных с электричеством и электроникой, называется мультиметром или мультиметром. Мультиметр можно использовать как вольтметр, омметр и амперметр. Мультиметр — очень полезный инструмент, который также можно использовать для проверки различных электронных компонентов, таких как резистор, конденсатор, катушка, трансформатор, диод, сопротивление транзистора и т. д. Его также можно использовать для проверки непрерывности, напряжения, сопротивления и ампер.
Основные сведения о цифровом мультиметре
Оценка и показания всех функций мультиметра отображаются на экране дисплея в цифровой форме, которая является более точной и легко читаемой пользователями. Напряжение переменного-постоянного тока, ток переменного-постоянного тока, проверка компонентов SMD и работы цифрового затвора (высокий/низкий, импульсный) и т. д. могут быть выполнены более точно с помощью цифрового мультиметра.
Состав цифрового мультиметра
Цифровой мультиметр можно разделить на две части на основании его внешних характеристик:
- Область экрана : Эта часть цифрового мультиметра состоит из ЖК-экрана, на котором отображаются цифры. которые могут быть легко прочитаны пользователями.
- Механическая часть : Эта секция мультиметра состоит из поворотного переключателя, ползункового переключателя, штыревой вилки и различных типов контрольных диапазонов.
Секции в цифровом мультиметре
- Поворотный переключатель – С помощью этого переключателя выбираются различные диапазоны проверки, которые обозначены стрелками на переключателе.
- Ползунковый переключатель — В цифровом мультиметре есть два ползунковых переключателя — (1) PWR и (2) переключатель PK-HD PWR, используемые для включения или выключения питания. Переключатель PK-HD используется для удержания переменных рейтингов, отображаемых на экране.
- Штыревая заглушка — В цифровом мультиметре есть 4-контактные разъемы для подключения КРАСНОГО и черного щупов. Эти штырьки:- Штекер COM : Это обычный штекер. Черный щуп подключается к этой вилке при использовании измерителя.
– В Вт Штекер : Этот штекер используется для измерения напряжения и сопротивления. КРАСНЫЙ щуп подключается к этой вилке.
– Штекер мА : Этот штекер используется для измерения тока. С помощью этой вилки можно измерять ток силой до 400 миллиампер.
– Вилка 20A : Эта вилка используется для измерения силы тока до 20 ампер. К этому штекеру подключается КРАСНЫЙ щуп для измерения тока. - Контрольный диапазон : В цифровой мультиметр встроены различные диапазоны для получения результатов различных электронных функций.
– DC Вольт Диапазон : Напряжение постоянного тока измеряется в этом диапазоне измерителя. Для этого предусмотрено 5 положений напряжения – 400 мВ, 4В, 40В, 400В и 1000В.
– Постоянный ток Ток Диапазон – Постоянный ток измеряется в этом диапазоне, для которого есть три положения тока в этом диапазоне. площадь для этого – 400 мА, 40 мА и 20 мА.
– Диапазон напряжения переменного тока – Напряжение переменного тока измеряется в этом диапазоне измерителя. Для этого в этой области предусмотрено 5 положений напряжения – 400 мВ, 4В, 40В, 400В и 750В.
– Диапазон переменного тока – Ток переменного тока измеряется в пределах диапазона измерителя. Есть 3 положения тока – 400 мА, 40 мА и 20 мА.
– Ом Диапазон – Сопротивление измеряется из этой области, для которой есть 7 позиций сопротивления – 400Вт, 4К, 40К, 400К, 4М, 40М и 400М.
– Фарад Диапазон – Конденсатор оценивается в этой области мультиметра. Для этого в этой области предусмотрено 5 поддиапазонов – 4 нф, 40 нф, 400 нф, 4 мф и 40 мф.
– Частота Диапазон – Частота рассчитывается из этой области счетчика. Например. кГц.
– Логика Диапазон – Результат цифровой операции проверяется из этого диапазона, например, высокий, низкий, импульс.
– Диод Диапазон – Из этой области проверяется диод или сопротивление, чтобы узнать, работает он или нет.
Как пользоваться цифровым мультиметром
Я объясню, как пользоваться цифровым мультиметром, один за другим, чтобы избежать путаницы, чтобы вы могли легко научиться этому.
Измерение напряжения переменного тока с помощью цифрового мультиметра
- Соедините ЧЕРНЫЙ щуп с ОБЩИМ, а КРАСНЫЙ щуп с V-образным разъемом.
- Выберите положение напряжения из диапазона ACV с помощью поворотного переключателя. Выберите положение высокого напряжения, если вы не знаете о напряжении.
- Выключите питание оборудования или цепи.
- Соедините щупы с контрольными точками.
- Включить питание блока питания оборудования или цепи.
- Считайте значение на экране счетчика.
Выберите положение высокого напряжения, если вы не знаете о напряжении.Измерение напряжения постоянного тока с помощью цифрового мультиметра
- Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ, а КРАСНЫЙ щуп в разъем VW.
- Выберите положение напряжения с помощью поворотного переключателя. Выберите позицию высокого напряжения, если вы не знаете напряжение.
- Включите питание оборудования или цепи, напряжение которой необходимо измерить.
- Соедините щупы расходомера с контрольными точками.
- Включите питание цепи и считайте напряжение.
Измерение постоянного тока с помощью цифрового мультиметра
- Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ, а КРАСНЫЙ щуп в штекер МА.
- Выберите текущую позицию в диапазоне DCA с помощью поворотного переключателя.
- Отключите питание схемы.
- Правильно подключите щуп счетчика к цепи последовательно.
- Включите источник питания схемы и прочтите ампер на дисплее.
Меры предосторожности : Убедитесь, что щуп мультиметра не касается цепи более 30 секунд при измерении тока в диапазоне 20 А.
Измерение переменного тока с помощью цифрового мультиметра
- Вставьте ЧЕРНЫЙ щуп в ОБЩУЮ вилку, а КРАСНЫЙ щуп в вилку на 20 А.
- Выберите текущую позицию в диапазоне ACA с помощью поворотного переключателя.
- Включите питание оборудования или цепи.
- Правильно подключите измерительный щуп к цепи последовательно и снимите показания.
Меры предосторожности : Убедитесь, что щуп мультиметра не касается цепи более 30 секунд при измерении тока в диапазоне 20 А.
Проверка целостности цепи с помощью цифрового мультиметра
- Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ разъем, а КРАСНЫЙ щуп в разъем VW.
- Выберите положение 400 Вт с помощью поворотного переключателя. Зуммер также предоставляется в диапазоне 400 Вт.
- Коснитесь компонента или клеммы провода щупом.
- Звуковой сигнал известен как непрерывность.
Проверка частоты с помощью цифрового мультиметра
- Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ разъем, а КРАСНЫЙ щуп в разъем VW.
- Выберите диапазон кГц с помощью поворотного переключателя. Здесь также предусмотрен зуммер.
- Прикоснитесь щупом к точке, где нужно проверить частоту.
- Прочитайте значение на экране дисплея.
Проверка логики с помощью цифрового мультиметра
- Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ разъем, а КРАСНЫЙ щуп в разъем VW.
- Выберите логический диапазон с помощью поворотного переключателя.
- Поместите ЧЕРНЫЙ щуп на клемму заземления цепи, а КРАСНЫЙ щуп на точку проверки.
- Высокий уровень для логической 1, низкий уровень для логического 0 и импульсное чтение будут отображаться на экране.
