Цоколь виды: Типы и виды цоколей ламп

Виды лампочек и типы цоколей

При покупке светильника важно знать, какой тип лампы к нему подходит, потому что в подавляющем большинстве случаев в комплект с осветительным прибором она не входит. Сегодня в магазинах лампы представлены в большом ассортименте. Они различаются формой, размером, потребляемой мощностью и цоколем. Цоколь – это часть электрической лампочки, которая позволяет крепить ее в патроне светильника, и через которую подается ток.

Цоколи изготавливаются из металла или из керамики. Внутри они заполнены электродами (часть лампы), а снаружи имеются контакты. Для каждого светильника используется определенный патрон, в который устанавливается лампа с подходящим цоколем. Перед покупкой люстры важно знать, какой тип патрона для нее подходит, а соответственно, и какая лампа.

Кроме того, лампы приходится периодически менять, поскольку они не долговечны. Чтобы сделать правильный выбор и не запутаться во всем многообразии источников света, важно знать, какие существуют виды лампочек и типы цоколей.

Помимо цоколя, при покупке лампы важно учитывать еще максимальную мощность лампы, напряжение, габариты и схему подключения люстры.

Какие бывают цоколи

В связи с многообразием известных сегодня цоколей, была разработана классификация, согласно которой все типы цоколей ламп принято делить на группы. Среди них наиболее распространенными считаются две группы: резьбовые и штырьковые.

Традиционным считается резьбовой цоколь, или как его еще называют – винтовой. Он обозначается латинской буквой Е. Резьбовой цоколь широко применяется для многих видов ламп, в том числе и для бытовых. За буквой, как правило, идет цифра, она показывает диаметр резьбы. Наиболее часто встречающиеся винтовые цоколи имеют обозначение Е14 и Е27. Для мощных ламп также существуют цоколи, например, Е40.

Чуть менее популярным считается штырьковой цоколь, он обозначается буквой G, которая показывает промежуток между контактами в миллиметрах.

Сфера применения штырькового цоколя также широка – подходит для многих ламп: галогенных, люминесцентных и обыкновенных ламп накаливания.

Помимо традиционных, существует еще несколько типов цоколей, которые менее распространены, но, тем не менее, используются для различных видов ламп.

• Цоколи с утопленным контактом (R). Они применяются, в основном, для приборов с высокой интенсивностью, которые работают от переменного тока.
• Штифтовые (В). Позволяют максимально быстро заменить лампу в патроне благодаря несимметричным боковым контактам. Они являются усовершенствованным аналогом резьбовых цоколей.
• С одним штырьком (F). Такие цоколи бывают трех подвидов: цилиндрические, рифленые и особой формы.
• Софитные (S). Чаще всего лампочки с таким цоколем используются в отелях и автомобилях. Их отличительная особенность – двустороннее расположение контактов.
• Фиксирующие (P). Область применения – специальные прожекторы и фонари.
• Телефонные (Т). Ими оснащены лампочки пульта управления, подсветки, сигнальные лампы в щитах автоматики.

Зачастую маркировка лампы состоит более чем из одной буквы. Вторая буква обычно указывает на подвид осветительного прибора:

1. V – цоколь с коническим концом
2. U – энергосберегающая
3. A – автомобильная.

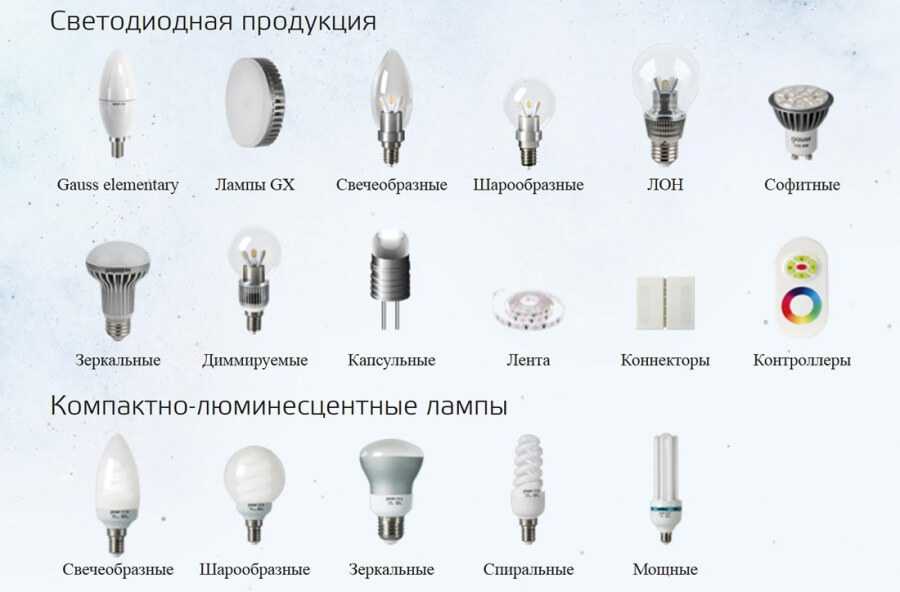

Виды лампочек

Речь пойдет о наиболее часто встречающихся осветительных лампах, тех, что обычно используются в домашних и производственных помещениях. К ним относятся лампы накаливания, галогенные, энергосберегающие, люминесцентные и светодиодные.

Лампа накаливания

По праву считается самой массовой из всех видов ламп и наверняка знакома каждому. Она обрела популярность благодаря низкой стоимости, простоте конструкции и привычности. Используется в самых простых моделях светильников. Однако, несмотря на широкую известность, лампа накаливания уступает по техническим характеристикам своим «собратьям». Срок ее службы составляет примерно 1000 часов, но это не самый серьезный недостаток. Дело в том, что во время работы внутри лампы образуются пары, которые провоцируют помутнение колбы, поэтому яркость со временем уменьшается. Индекс цветопередачи примерно равен 90%. Преобладающими тонами в спектре свечения являются желтые, поэтому свет от обычной лампы накаливания напоминает солнечный. Большинство, если не все лампы накаливания, выпускаются с цоколями Е14 и Е27.

Бывают рефлекторные лампы накаливания. Их основное и единственное отличие от простых ламп – посеребренная поверхность. Это помогает направить свет в определенную точку, поэтому такие лампы используются для создания направленного света. В магазинах можно встретить рефлекторные лампы с обозначением R50, R63 и R80, где цифра – диаметр лампы. Также, как и у простых ламп накаливания, у рефлекторных предусмотрен резьбовой цоколь Е14 или Е27.

Лампа галогенная

Способна прослужить в четыре раза дольше, чем лампа накаливания. Срок ее жизни составляет примерно 4000 часов. Индекс цветопередачи – 100%. Технологический процесс производства галогенных ламп предполагает добавление некоторого количества йода или брома. Это способствует лучшей светоотдаче, которая составляет 20-30 люмин/ватт. Причем стабильно высокая светоотдача сохраняется на протяжении всего срока эксплуатации и не снижается, как у обычной лампы накаливания.

Будучи меньшими по размеру, чем обычные лампы, по форме они более разнообразны, соответственно, сферы их применения шире. Цоколи у них могут быть следующими: G9, G4, R7S, GU10.

Энергосберегающие лампы

Этот термин обычно используют, когда говорят о небольшой люминесцентной лампе. Такие лампочки приобрели необычайную популярность ввиду того, что способны сократить затраты на электроэнергию. Продаются они повсеместно, а установить их на место старой лампы накаливания не проблема, поскольку для этого не потребуется никаких переделок.

Благодаря новейшим технологиям производства, энергосберегающие лампы обладают компактным размером, различными вариантами мощности, многообразием форм, но неизменно длительным сроком службы и эффективностью. Однако важно помнить, что такие лампы «не любят» частого включения и выключения. Бытует мнение, что это укорачивает им жизнь.

Люминесцентные лампы

Их иногда называют трубчатыми или линейными из-за характерной формы. Буква Т на трубке означает диаметр, а число после нее – диаметр в дюймах (в-восьмых частях). Например, T12 (диаметр 12/8 дюйма=3,8 см).

Светодиодные лампы

К ним также применим термин «энергосберегающие», но это не основное их преимущество. Главное – невероятно продолжительный срок службы, который составляет от 25 000 до 100 000 часов. Если перевести это количество в годы, то получится 3-12 лет непрерывной работы. Светоотдача практически стопроцентная.

К тому же светодиоды не нагреваются в значительной степени, поэтому такие лампы целесообразно использовать в помещениях, где строго соблюдается температурный режим. Стандартные цоколи допускают возможность применения светодиодных ламп.

Источник

Какие виды цоколей бывают у светильников?

Существует множество видов и типов светильников, ламп и, конечно, лампочек. Выбрав необходимую лампочку, учитывая ее основные свойства и параметры, следующим важным критерием в выборе является тип цоколя, который должен соответствовать светильнике.

Что такое цоколь?

Это та часть лампочки, где находится колба и осветительный элемент. Цоколь помещается в патрон и передает электрический ток из сети до лампочки. Таким образом, каждый светильник оснащен определенным патроном, и для этого нужно выбрать соответствующую лампочку, точнее лампочку с соответствующим цоколем, т. е. резьбой.

Светодиодная технология как эффективная замена

 Светодиодная технология, которая является сейчас самой современной и эффективной, значительно экономичнее, имеет длительный срок эксплуатации и заменяет все существующие лампочки, а это значит, что все обычные лампочки с разными типами цоколей найдете и в светодиодном проведении. Можно даже выбрать форму и размер колбы.

Питание / потребляемая мощность лампочки

Источник питания 230 В AC — от сети
Сегодня в качестве замены классических ламп накаливания или точечных светильников с напряжением 230 Вольт чаще всего используются светодиодные лампочки. Такие лампочки можно без проблем просто заменить, нет необходимости докупать какие-либо дополнительные компоненты.

Источник питания 12 В — к большенству лампочек и светильников обычно требуется источник питания, который меняет напряжение от 230 В AC до 12 Вольт (некоторые светодиодные светильники имеют интегрированный источник питания).

Имейте в виду, что для разных типов лампочек вам нужен соответствующий тип источника питания/трансформатора.

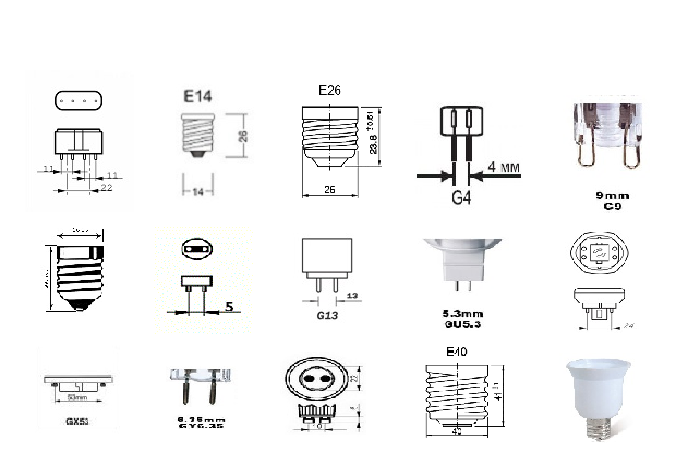

Виды цоколей

Резьбовые цоколи



Чаще всего используются цоколи лампочек с резьбой, которые выделяем в соответствии к их размеру. Каждый размер цоколя используется для различных типов лампочек и каждый из них подходит для разного использования. Цифра нам указывает на диаметр цоколя лампочки в миллиметрах.

E27

Самой известной и распространенной является классическая большая резьба E27. Она также известна как «резьба Эдисона» — отсюда буква Е, число 27 указывает диаметр в миллиметрах.

С таким цоколем делаются светодиодные лампочки, галогенные, энергосберегающие, классические лампочки и газоразрядные лампы. Светильники с этими цоколями подойдут как для главного освещения помещений, гаражей, коридоров, подвалов, так и для наружного использования. Также для этого типа цоколя можно найти и необычные декоративные лампочки. Большинство лампочек с цоколем E27 рассчитаны на напряжение 230 В, но можно найти и экземпляры с низким напряжением на 24 В.



E14

Вторым по популярности является резьбовой цоколь диаметром 14 мм, известный как «малая резьба Эдисона» или «миньон».
ЛЛампочки с цоколем типа E14 имеют меньшую потребляемую мощность (25 Вт или 40 Вт) и обычно предназначены для дизайнерского и декоративного освещения, для небольших ламп, бра и люстр, кухонных вытяжек и тому подобное. Форма таких лампочек — это свеча или капля. Особенным применением лампочек с цоколем Е14 являются направленые, так называемые рефлекторные лампы. Эти лампочки выпускаются как в светодиодных, так и в обычных версиях. Цоколь лампочки E14 очень часто можно найти в компактных энергосберегающих лампочках, которые заменяют обычные лампочки.

Менее популярные типы резьбовых цоколей, которые больше используются в технической или промышленной сферах:

E40 — «Голиаф»

Это самый большой резьбовой цоколь с диаметром резьбы 40 мм.
Этот цоколь рассчитан на очень мощное использование. В прошлом его использовали для источников света мощностью до 2000 Вт, сегодня в основном для газоразрядных ламп мощностью до 400 Вт. Благодаря своим свойствам, такой тип цоколя используется в специальных лампочках, предназначенных прежде всего для промышленного и уличного освещения.

E10 — «Гном»

Цоколи для низковольтного применения. Такой тип цоколя найдем в карманных фонарях или рождественских гирляндах.





Штифтовой цоколь (байонет)



Они имеют форму гладкого цилиндра с двумя противоположными выступами. Они впадают в L-образные вырезы в патроне. В нижней части патрона есть пружинный контакт. Лампочка вставляется в патрон прижатием к пружине и закрепляется поворотом. Благодаря использованию пружины штифтовое соединение является ударопрочным.

B22

Производится в светодиодном проведении, но его можно найти в энергосберегающих или галогенных лампочках. Работает с напряжением 230 В.

B22d

С таким типом цоколя вы найдете у нас светодиодные лампочки, которые прекрасно подходят для уличных декораций.

GU10

Буква G походит от английского слова глобулярний, буква U обозначает форму лампочки и цифра 10 обозначает расстояние между контактами в мм.
GU10 — это цоколь с двумя симметричными выступами диаметром 5 мм и отступлением 10 мм между ними. Сначала их использовали в галогеновых лампочках с направленным излучением. Сегодня их заменили светодиодные лампы GU10, предложенные в трех вариантах цвета света с четырьмя группами потребляемой мощности.

Этот тип цоколя очень распространенный, работает с напряжением 230 В и предназначен для точечных светильников и потолочных встроенных светильников. Некоторые типы светодиодных лампочек с этим цоколем имеют функцию регулировки яркости света..

Штырьковый тип цоколя



Часто используется для люминесцентных и компактных люминесцентных ламп. Такие люминесцентные лампы иногда называют одноцокольнимы. Две-четыре штырьки выступают из пластикового корпуса цоколя. Двухконтактные люминесцентные лампы имеют встроенный стартер, а для работы им нужен дополнительный дроссель. Люминесцентной лампе с четырьмя контактами на цоколе нужен дополнительный балласт. Он может быть обычным, составленным со стартера и дросселя, или электронным. Формы цоколей и патронов стандартизированы. Эти цоколи также используются для некоторых галогенных лампочек

.

G13

Этот цоколь используется для люминесцентных ламп типа Т8.Это старший тип люминесцентных ламп, который используется десятилетиями. Их типичным признаком является широкий диаметр — 26 мм и хорошая визуализация цветов, которая обычно варьируется от 80 — 90 Ra, а в популярных моделей даже выше 90 Ra. Люминесцентные лампы с цоколем G13 зажигаются с помощью электромагнитного балласта.

Выпускаются также светодиодные трубки T8, которые подключаются непосредственно к AC 230 В и, в отличии от обычных люминесцентных ламп, не требуют стартера или дросселя. Электронный балласт здесь встроен непосредственно в трубку. Такие трубки подходят для освещения домов, гаражей, мастерских, общественных и промышленных объектов.

G5 Этот тип цоколя работает с напряжением 230 В AC и используется в современных люминесцентных лампах T5, которые постепенно заменяют старые типы T8. Преимуществом люминесцентных ламп T5 являются меньшие размеры, где диаметр трубок имеет только 16 мм. Такие люминесцентные лампы подходят для освещения общественных помещений, супермаркетов или офисов. Они также часто используются в акваристике. А еще есть светодиодные трубки, которым, как и вышеупомянутым лампам типа Т8, не нужны балласты.

2G7

4-х штырьковые энергосберегающие лампы/лампочки.

S14s

По такому типу цоколя вы найдете у нас люминесцентные лампы и трубки и в светодиодном проведении.



Другие типы часто используемых цоколей (штырьковые)



G4

Цоколь с двумя штырьками (длинные иголки) с расстоянием между ними в 4 мм, который вставляется в светильник. Применяется с галогенными лампочками и светодиодными лампочками с напряжением 12 В для освещения шкафов для ванной комнаты, книжных шкафов, зеркал, кухонных поверхностей, низких потолочных подвесных конструкций или баров.

Работает с напряжением 230 В и состоит из двух плоских контактов на расстоянии 9 мм. Лампа только вставляется. Сначала такой тип цоколя был предназначен для галогенного освещения, но сегодня он также используется для светодиодных лампочек G9. Также широко используется в современных светильниках, где часто применяют такой тип цоколя. Найдем его в потолочных и настенных светильниках, малых точечных светильниках, настольных лампах.

MR16/GU5,3

Цоколь указанный как MR16 или GU5,3 имеет два штифта, напоминающие два шипа с расстоянием 5,3 мм без окончаний. Лампа только вставляется. MR — это аббревиатура английского словосочетания «multifaceted reflector» (многогранный отражатель). Рассчитан на напряжение 12 В, а также на обычное напряжение в сети. Такой тип цоколя бывает в точечных светильников (встроенных, настенных, потолочных). Лампочки с цоколем MR16 подходят для помещений с повышенной влажностью, поэтому их применяют в ванных комнатах, душах, бассейнах, кухнях и т. д. С этим цоколем можно найти как светодиодные, так и галогенные лампочки.



GX53

Специальные цоколи для плоских круговых ламп или рефлекторных (направленных) лампочек. Подходят для внутреннего и наружного использования.



В заключение подытожим распространенные типы цоколей и их использование в светодиодном проведении:



Светодиодные лампочки:

E27

E14

G4

G9



Светодиодные точечные лампочки:

GU10

MR16/GU5,3



Светодиодные люминесцентные лампы:

G13(T8)

G5(T5)



Если у вас возникнут какие-нибудь вопросы, обращайтесь в нашу службу поддержки здесь.
