Как проверить операционный усилитель. » Хабстаб

На днях купил в магазине операционный усилитель(ОУ) за 1.5$, пришёл домой, запаял, тишина. То что виноват в работоспособности схемы ОУ сомнений не было, поэтому выпаял купленный ОУ и решил проверить. Соединил инвертирующий вход с выходом, подал питание и напряжение на прямой вход(1V), исправный ОУ на выходе должен был выдать то, что подал ему на вход, собственно в этом и заключается проверка ОУ, а у меня на выходе ноль.

Интересно, подумал тогда, либо перегрел его когда паял, что вряд ли, либо купил неисправный. Снова пошёл в магазин, купил ещё один, но решил проверить его перед тем как запаивать и о чудо, этот то же неисправный, но теперь его хоть можно вернуть продавцу, судя по всему, у него таких целая партия...

Но разбираться времени не было, пошёл в другой магазин и купил такой же ОУ, но уже за 4$, при покупке договорились, что если он не заработает то, принесу его обратно. Пришёл домой, проверил — работает, запаял — работает. Вывод из этого можно сделать следующий, после покупки детали, перед тем как её запаивать желательно проверить, а продавец, скорее всего, заказал партию этих ОУ с Китая и когда получил, не проверил, это и понятно когда у тебя целый магазин с радиодеталями проверять все устанешь.

К чему всё это писал, после этого поискал эти ОУ на али и когда нашёл их был приятно удивлён, на те деньги, которые потратил у себя в городе чтобы купить исправный ОУ(4$) в Китае можно было купить 5 штук, но они были в корпусе soic8, а имея негативный опыт, описанный выше, конечно же, хотелось их проверить когда они придут. Решить этот вопрос можно было несколькими способами, вытравить макетку, в которую можно было впаивать ОУ каждый раз, с другой стороны, чтобы не впаивать можно было просто прижимать ОУ к плате прищепкой, уже лучше, но есть вариант ещё интереснее, так как часто приходиться иметь дело с soic8, решил поискать ZIF адаптер soic8 – dip8, тогда можно будет собрать схему на breadboard, что значительно ускорит процесс.



В общем нашел такой переходник на али за 1.7$ и это с учётом доставки. Когда ОУ пришли, переходник был уже на руках, а так как у меня в арсенале есть генератор сигналов, то проверял их по схеме из даташита.

Что интересно, все заказанные ОУ оказались исправными.
soic8 - dip8 ZIF adapter

Как проверить на оригинальность операционный усилитель OPA627U

Всем привет. Сегодня предлагаю вашему вниманию краткую заметку по покупке OPA627U.
Бродя по ebay и прицениваясь к качественным ОУ, наткнулся на достаточно дешёвые OPA627U (2шт/лот), в состоянии б/у.
Так как это вполне ходовой и при этом дорогой ОУ, китайцы подделывают его не стесняясь. Вот например разбор такой ситуации: habrahabr.ru/company/zeptobars/blog/218571/

В связи с этим, брать в таких местах дорогие компоненты, будь это операционник или например мощный драйвер для Mosfet, стрёмно (проверено на собственном негативном опыте).

При этом, продавцы либо продают ОУ за бесценок (тут 99% подделка), либо очень дорого (тогда какой смысл тогда брать у них, если в оффлайне цена примерно такая же?). Про Aliexpress лучше промолчать… Хоть и выиграешь диспут, но время потратишь.

Цена на новый ОУ, в надёжных магазинах, около 25$ за штуку: www.digikey.com/product-detail/en/texas-instruments/OPA627AU/OPA627AU-ND/301329, здесь же два за 6.5$ (доставка платная 4$).

Сабж привлёк меня тем что он вроде как б/у, и при этом у продавца достаточно много заказов без негативных отзывов.
Продавец шлёт сразу два ОУ, что весьма удобно. Судя по всему, они у него уже заканчиваются.

Итак, что же прислали (извиняюсь за плохенькое качество фото):




Насколько можно видеть, ОУ действительно б/у, по крайней мере паянные (на глаз кстати сложно заметить), но в очень хорошем состоянии. Насколько я понимаю, год выпуска — 2000.

Проверка ОУ.

В поисках информации о проверке оригинальности таких ОУ, я наткнулся на следующий топик с вегалаба:
forum.vegalab.ru/showthread.php?t=58594

Наверное, самым правильным способом проверки тут было бы тестирование на заявленные шумы, с использованием осциллографа (насколько я понимаю с учётом шумов по питанию). К сожалению, у меня такой возможности пока нет.
В итоге проверил сопротивление между 1 и 5 ногами микросхемы, на каждом ОУ, вот что получилось:


Как видим, в сопротивление в районе 50кОм, типо оригинал).

Данные ОУ, я проверил, они работают нормально. Про аудио тесты я писать не стану, дабы не разводить споры, да и не успел я ещё их погонять серьёзно, только проверил работоспособность.

Кроме этого, пока что жду переходники под них (to DIP8): ebay.com/itm/322480866704, что бы погонять этот хвалёный ОУ в разных тестах, именно при прослушивании музыки.

Надеюсь, тем кто искал этот ОУ за вменяемые деньги эта заметка поможет, так как сабж похож на оригинал.

Как проверить операционный усилитель мультиметром

Где вы берёте радиодетали для Ваших схем?

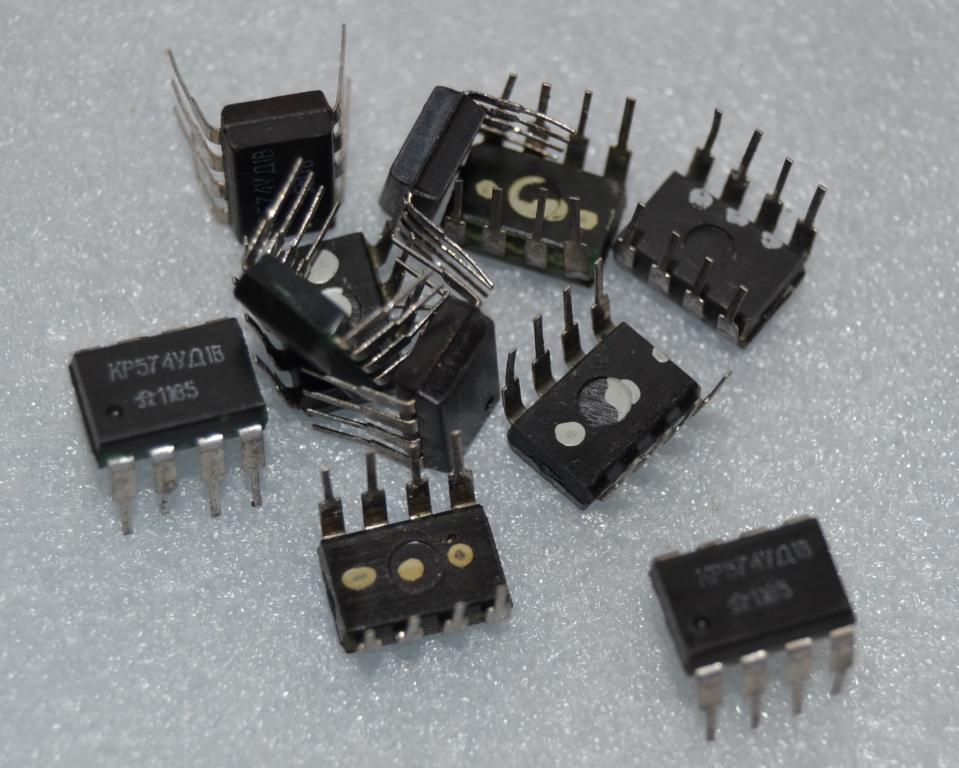

Проверка работоспособности операционных усилителей

В радиолюбительской практике нередко приходится применять ОУ, извлеченные из старых конструкций или печатных плат. Как показывает практика, совсем нелишней оказывается проверка и микросхем, приобретенных на радиорынке.
Первый метод

тестирования основан на использовании ОУ как повторителя напряжения. Рассмотрим его на примере простейшего ОУ с внутренней коррекцией LM358N.

Подключение внешних выводов показано на рис. 1 а на рис.2 – схема тестирования. Для установки ОУ используется панелька DIP-8, но можно использовать и DIP-14/I6. Все детали подлаивают к панельке по возможности короткими выводами. Поскольку в одном корпусе LM358N содержится два ОУ, первоначально проверяют первый (выводы 1, 2, 3). а далее второй (5, 6, 7). Конденсатор СЗ монтируют непосредственно на панельке. Далее собирают тест-схему рис.2, подают на нее питание. Резистор R2 используется в случае, если в применяемом БП отсутствует регулировка тока защиты.

Если же она есть, то R2 не устанавливают, но ток защиты БП включают на важность тока к.з. 10. 20 мА. К выходу ОУ подключают вольтметр постоянного напряжения PV с пределом 20 В. В ряде случаев элементы R1, CI, C2 можно не устанавливать. После включения переводим SA1 из одного положения в другое и наблюдаем за вольтметром. Если ОУ исправен, то в положении "1" переключателя вольтметр должен показывать почти напряжение питания, а в положении "О" – близкое к нулю.

Второй метод тестирования базируется на основе схемы включения ОУ как компаратора, т.е. сравнения двух напряжений (рис.3). К монтажу этой схемы предъявляются те же требования, что и предыдущей. С помощью R1 устанавливают напряжение в несколько волы, которое контролируют высокоомным вольтметром PV1. Примерно такое же напряжение надобно установить и резистором R2, контролируемое также высокоомным PV2.

Напряжение на выходе ОУ контролируют вольтметром PV3, причем для исправного ОУ оно будет скачкообразно изменяться от практически питающего до почти нуля при небольшом перемещении движка R1 в ту или другую сторону. Номиналы резисторов R1, R2 можно избирать любые в диапазоне от 10 кОм до 1 МОм, но они должны быть одинаковыми. Разумеется, совсем необязательно применять в рассмотренной схеме три вольтметра, это может быть один, подключаемый попеременно в три точки.
В заключение отметим, что вторая схема более универсальна, т.к. позволяет испытывать ОУ, не содержащие встроенной коррекции («противовозбудной"), без установки последней внешними элементами.

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Способы проверки

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

  1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
  2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
  3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

  1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
  2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
  3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что подаваемое на микросхему (микроконтроллер) напряжение не должно превышать норму или, наоборот, быть меньше необходимого уровня. Предварительную проверку можно провести на специально подготовленной проверочной плате.

Нередко после тестирования микросхемы приходится удалять некоторые ее радиоэлементы. При этом каждый из узлов должен быть проверен отдельно.

Работоспособность транзисторов

Перед проверкой радиодетали мультиметром, не выпаивая, нужно обязательно определить, к каким из двух типов относится транзистор — полевым или биполярным. Если к первым, то можно применять следующий способ проверки:

  1. Установить прибор в режим «прозвонки», а затем использовать красный щуп, подключая его к проверяемому элементу. Другой — черный — щуп должен быть приставлен к выводу коллектора.
  2. Сразу после выполнения этих несложных действий на экране устройства появится число, которое будет обозначать пробивное напряжение. Аналогичный уровень можно будет увидеть и при проведении «прозвона» электрической цепи, заключенной между эмиттером и базой. Важно при этом не перепутать щупы: красный должен соприкасаться с базой, а черный — с эмиттером.
  3. Далее можно проверять все эти же выходы транзистора, но уже в обратном подключении: нужно будет поменять местами красный и черный щупы. Если транзистор работает хорошо, то на экране мультиметра должна быть показана цифра «1″, которая говорит о том, что сопротивление в сети является бесконечно большим.

Если транзистор является биполярным, то щупы должны меняться местами. Разумеется, цифры на экране прибора в этом случае будут обратные.

Конденсаторы, резисторы и диоды

Работоспособность конденсатора микросхемы также проверяется путем прикладывания щупов к его выходам. За очень короткий промежуток времени значение показываемого прибором сопротивления должно увеличиться от нескольких единиц до бесконечности. При изменении мест щупов должен наблюдаться тот же самый процесс.

Чтобы узнать, работает ли резистор схемы, необходимо определить его сопротивление. Значение этой характеристики должно быть больше нуля, однако не являться бесконечно большим. Если при проверке на дисплее прибора отображается не ноль и не бесконечность, значит, резистор работает корректно.

Не отличается особой сложностью и процесс проверки диодов. Сначала нужно определить сопротивление между катодом и анодом в одной последовательности, а затем, поменяв местоположение черного и красного щупов прибора, в другой. Об исправности диода будет говорить стремление отображаемого на экране числа к бесконечности в одном из этих двух случаев и нахождение его на отметке в несколько единиц — в другом.

Индуктивность, тиристор и стабилитрон

Проверяя микросхему на наличие неисправностей, возможно, придется также использовать мультиметр на катушке с током. Если где-то ее провод оборван, то прибор обязательно даст об этом знать. Главное, конечно, правильно его применить.

Все, что необходимо сделать для проверки катушки — замерить ее сопротивление: оно не должно быть бесконечным. Стоит помнить, что не каждый из имеющихся сегодня в продаже мультиметров может проверять индуктивность. Если нужно определить, является ли исправным такой элемент микросхемы, как тиристор, то следует выполнить следующие действия:

  1. Сначала соединить красный щуп с анодом, а черный, соответственно, с катодом. Сразу после этого на экране прибора появится информация о том, что сопротивление стремится к бесконечности.
  2. Выполнить соединение управляющего электрода с анодом и смотреть за тем, как значение сопротивления будет падать от бесконечности до нескольких единиц.
  3. Как только процесс падения завершится, можно отсоединять друг от друга анод и электрод. В результате этого отображаемое на экране мультиметра сопротивление должно остаться прежним, то есть равным нескольким Ом.

Если при проверке все будет именно так, значит, тиристор работает правильно, никаких неисправностей у него нет.

Чтобы проверить стабилитрон, нужно его анод соединить с резистором, а затем включить ток и постепенно поднимать его. На экране прибора должен отображаться постепенный рост напряжения. Через некоторое время этот показатель останавливается в какой-то точке и прекращает увеличиваться, даже если проверяющий по-прежнему увеличивает его посредством блока питания. Если рост напряжения прекратился, значит, проверяемый элемент микросхемы работает правильно.

Проверка микросхемы на исправность — это процесс, который требует серьезного подхода. Иногда можно обойтись без специального прибора и попробовать обнаружить дефекты визуально, используя для этого, например, увеличительное стекло.

1. Сдохла микросхема УНЧ
2. Сдох ФНЧ
3. Сдох диодный мост/электролитические конденсаторы фильтра питания

выбираем, что нравится, и ковыряем.

А лучше поподробнее инфо по визуальному осмотру платы на предмет подгорания/запаха гари/надлома деталей/ целостности микросхем. Короче все аномалии замеченные. И фото со стороны дорожек. Иначе на ТНТ отправить придется.

Там ведь пара 2030 и одна 1875 установлены?

WOLF Project 10.02.2014 21:15
ЗвукОпсиХ 11. 02.2014 00:39
WOLF Project 11.02.2014 15:24

Фото со стороны дорожек можно? Та что перепаяна ИМС, от радиатора изолирована прокладкой?

4558 это ОУ (Операционный Усилитель) На вашей плате их два, называются F4558 стоят в качестве предусилителей 🙂

Фото со стороны дорожек можно? Та что перепаяна ИМС, от радиатора изолирована прокладкой?

4558 это ОУ (Операционный Усилитель) На вашей плате их два, называются F4558 стоят в качестве предусилителей 🙂

Focus 016 11.02.2014 17:41
WOLF Project 11.02.2014 19:03
shaman-ivan 11.02.2014 19:23
ЗвукОпсиХ 11. 02.2014 20:09
WOLF Project 11.02.2014 20:33

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

WOLF Project 11.02.2014 20:36
shaman-ivan 11.02.2014 20:40
ЗвукОпсиХ 11.02.2014 20:43

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

Василий, ну это же китайцы:) им простительно:)

топ. стартеру. 4558 проверить можно. Выше писали как. Вот:

WOLF Project 11.02.2014 20:47

Вопрос: это точно SPS-820? схема из мануала на данную АС вообще не совпадает с реальностью.
Вложение 174149

Волосы дыбом встали, когда глядел на схему, китайцы отмочили как обычно 😀

shaman-ivan 11.02.2014 20:56
ЗвукОпсиХ 11.02.2014 21:07

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

Focus 016 11.02.2014 22:14

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

Уфф.. Подай питание, возьми в руки мультиметр, установи регулятор на нем в положение измерения 20в постоянного напряжения (DCV), касайся щупами ног, указанных ранее (1 и 3, потом 5 и 7), и если будет постоянное напряжение – микросхема померла.

И лучше пока выпаяй микросхемы усиления – на радиаторах которые. Сейчас они погоды не сделают. А вот поберечь их, Василий верно подсказал, – будет разумно.

ЗвукОпсиХ 12.02.2014 20:34

1. Мерял обе микросхемы?
2. 4 и 8 ноги оставь в покое – это питание, оно и должно быть 9. 15в.
3. 4558 в нч узле точно сдохла – ее под замену. Проверяй и вторую, перед этим выверни громкость на всю. Колонки НЕ ПОДКЛЮЧАЙ. Напряжение меряй на парах 1 и 3, 5 и 7.

1. Мерял обе микросхемы?
2. 4 и 8 ноги оставь в покое – это питание, оно и должно быть 9. 15в.
3. 4558 в нч узле точно сдохла – ее под замену. Проверяй и вторую, перед этим выверни громкость на всю. Колонки НЕ ПОДКЛЮЧАЙ. Напряжение меряй на парах 1 и 3, 5 и 7.

ЗвукОпсиХ 13.02.2014 00:39
WOLF Project 13.02.2014 13:41
ЗвукОпсиХ 13. 02.2014 22:04
WOLF Project 13.02.2014 22:10
ЗвукОпсиХ 13.02.2014 22:40
WOLF Project 14.02.2014 15:28
ЗвукОпсиХ 14.02.2014 22:53
Часовой пояс GMT +4, время: 02:27 .

Powered by vBulletin® Version 4.5.3
Copyright ©2000 – 2019, Jelsoft Enterprises Ltd.

4.11. Активные фильтры

В области сравнительно низких частот (менее 100 кГц) в апериодических и колебательных звеньях электрических фильтров требуются большие емкости конденсаторов и индуктивности катушек, которые по массе и габаритам значи­тельно превышают интегральные микросхемы [6]. Поэтому при построении элек­трических фильтров указанного частотного диапазона в качестве базовых элементов специалисты используют операционные усилители. Электрические фильтры, представляющие собой комбинации определенным образом соединенных RС-цепей и операционных усилителей, получили название активных фильтров.

Проанализируем базовую схему активного фильтра 1-го порядка или фильтра с однопетлевой отрицательной обратной связью (см. рис. 4.8а). В этой схеме Z1 и Z2 — операторные сопротивления (в них оператор Фурье заменен на оператор Лапласа р) соответствующих RС-цепей.

Рис. 4.8. Базовые схемы активных фильтров:

а – 1 – го порядка; б – 2 – го порядка

По аналогии с формулой для коэффициента усиления инверти­рующего усилителя нетрудно определить, что передаточная функция схемы:

(4. 15)

На основании базовой схемы рис. 4.8а по заданной передаточной функ­ции можно строить различные фильтры.

В радиоэлектронике и технике связи широкое применение находят актив­ные фильтры 2-го порядка, имеющие двухпетлевую частотно-зависимую отри­цательную обратную связь. Базовая схема такого фильтра приведена на рис.4.8б, в которой для удобства пассивные элементы обозначены своими опе­раторными проводимостями Y.

Определим передаточную функцию данной базовой схемы. В соответствии с первым законом Кирхгофа для всех токов в точке 1 имеем:

(4.16)

Учитывая, что для идеального ОУ U0=0 и Iо = 0, выразим токи через на­пряжения (они для упрощения обозначены как вещественные величины):

Подставив эти соотношения в (4. 16), запишем:

(4.17)

Приравняв токи I3 = I5 (т.к. Iо = 0), получим:

Заменив этим значением U1 в (4.17), находим передаточную функцию:

(4.18)

Рис. 4.9. Активные фильтры 2-го порядка:

а – ФНЧ; б - ФВЧ

На основе рассмотренной базовой схемы рис. 4.8б можно получить различные виды фильтров 2-го порядка, например ФНЧ и ФВЧ.

Активный фильтр нижних частот 2-го порядка (см. рис. 4.9а) имеет сле­дующие проводимости элементов:

Подставив значения проводимостей в (4.18), получим передаточную функцию:

(4. 19)

Можно показать, что частота среза такого фильтра

(4.20)

Активный фильтр верхних частот 2-го порядка (рис. 4.9б) может быть построен перестановкой местами резисторов и конденсаторов в схеме фильт­ра нижних частот на рис. 4.9а. Его передаточная функция запишется сле­дующим образом:

(4.21)

Частота среза при этом

(4.22)

Подобным образом строятся и другие типы активных фильтров с различными видами АЧХ.

5. Разработка схем радиоэлектронных устройств

5.1. Выбор базового операционного усилителя

Для разрабатываемых схем не инвертирующего усилителя, ФНЧ, ФВЧ, ПФ в качестве базового операционного усилителя выбираем ОУ LM741с приведенными ниже параметрами:

Напряжение источника питания: Uи. п.=±5…±17 В.

Напряжение смещения нуля: Uсм.=6 мВ.

Входной ток: Iвх.=400 нА.

Коэффициент усиления по напряжению: Kу.=68 дБ.

Скорость нарастания выходного напряжения: Vuвых=0,3 В/мкс.

Коэффициент ослабления синфазных напряжений: K ос сф.=72 дБ.

Входное сопротивление: R вх.=0,4 МОм.

Потребляемая мощность: P пот.=120 мВт.

Полоса пропускания ОУ при разомкнутой петле ОС определяется частотой единичного усиления – частотой, при которой коэффициент усиления ОУ снижается до 1 (f пр= 0,8 МГц). Операционный усилительLM741хорошо подходит для разработки перечисленных схем. Его отечественным аналогом является ОУКР 140УД 708(параметры приведены в таблице 5.1).

Таблица 5.1

Основные

параметры

КР 140 УД 708

К 140 УД 1А

Напряжение источника питания, Uи.п(В)

±5…±17

±3…±7

Напряжение смещения нуля, Uсм. (мВ)

6

7

Входной ток, Iвх. (нА)

400

7000

Коэффициент усиления по напряжению, Kу(дБ)

68

42

Скорость нарастания выходного напряжения,

Vuвых(В/мкс.)

0,3

0,2

Коэффициент ослабления синфазных напряжений, Kос сф(дБ)

72

62

Входное сопротивление, Rвх(Мом)

0,4

0,4

Потребляемая мощность, Pпот(мВт)

120

96

Ширина полосы пропускания при разомкнутой петле ОС, fпр (f1),(МГц)

0,8

3

Схема СИ-БИ передатчика

   Передатчик предназначен для работы в портативной радиостанции с питанием от аккумуляторной батареи 12 V. Он работает с узкополосной частотной модуляцией в одном из каналов CB-диапазона. Частота канала зависит от установленного кварцевого резонатора. Может быть любое число сменных резонаторов, которые можно конструктивно объединить с резонаторами для гетеродина приёмной части радиостанции, в случае работы передатчика и приёмника на одной частоте, или резонаторы могут быть раздельными, в случае если желательно работать на разнесённых частотах. Для более уверенной работы передатчика желательно чтобы разница между самым низкочастотным и высокочастотным резонатором не превышала 200-300 кГц.
   Передатчик обеспечивает мощность около 0,5 W. Антенной служит проволочный штырь длинной около 1 м.
   Принципиальная схема приведена на Рис.1. Схема передатчика двухкаскадная. Первый каскад – задающий генератор на транзисторе VT1. Схема – традиционная ёмкостная трёхточка. Конденсатор С3 увеличивает ёмкость коллектор-эмиттер VT1 обеспечивая надёжный запуск. Резисторы R1 и R2 создают на базе транзистора напряжение смещения. От сопротивления резистора R3 зависит амплитуда напряжения в контуре L2C2 настроенном на частоту рабочего канала.

   Частота рабочего канала ( несущей ) определяется номинальной частотой кварцевого резонатора ZQ1. Сдвиг частоты производится контуром L1VD1, причём этот сдвиг регулируется не только изменением индуктивности катушки L1 путём перемещением её сердечника, но и изменением ёмкости варикапа путём подстройки напряжения на нём при помощи резистора R16. Эти элементы необходимы для того чтобы обеспечить наиболее точную настройку на канал и одновременно ЧМ.
   С контура передатчика высокочастотное напряжение через L3 и резистор R5 поступает на базу транзистора VT2, работающего в выходном каскаде усилителя мощности. Ток эмиттера транзистора ограничен резистором R6. Усиленный ВЧ сигнал с коллектора VT2 через П – образный контур С7L5С8 а также удлинительную катушку L6 поступает в антенну передатчика WA1.

   Микрофонный модуляционный усилитель собран на операционном усилителе DA1. Речевой сигнал воспринимается малогабаритным электретным микрофоном ВМ1. Питание на него подаётся через резистор R9 и с него же снимается выходной сигнал. Далее сигнал поступает на вход ОУ DA1. Коэффициент усиления DA1 определяется сопротивлением резистора R13, включённого в цепь ООС. Номинал данного резистора зависит от применяемого микрофона и подбирается при регулировки.
   Выходной сигнал от ОУ через R14 поступает на цепь задания постоянного напряжения на варикапе и суммируясь с этим напряжением создаёт модулирующий сигнал.
   Для формирования вызывного сигнала используется генератор на логической микросхеме DD1. Это два типичных мультивибратора, один из которых работает на инфранизкой частоте около 3-5 Гц ( DD1.1, DD1.2 ) а второй на частоте около 1500 Гц (DD1. 3, DD1.4 ). Первый генератор прерывает работу второго, поэтому при подаче сигнала на микросхему при помощи кнопки SA1 на выходе 11 DD1 образуются пачки импульсов частоты 1500 Гц. следующий с инфранизкой частотой. Этот сигнал через развязывающую цепь R17C22 поступает на формирователь напряжения модуляции варикапа VD1 и в эфир излучается сигнал промодулированный сигналом вызова.
  Для намотки всех катушек ( кроме дросселя L4 ) используется самодельные пластмассовые цилиндрические каркасы внешним диаметром 5 мм, в которых нарезана резьба и вкручены подстроечные сердечники из карбонильного железа от магнитопровода СБ-12А. В качестве заготовки для каркасов используются стойки – клёпки диаметром 5 мм и длинной 30 мм. У них отрезается “грибок” и остаётся по длине 16 мм. Затем внутреннее отверстие расширяется под подстроечник СБ-12А и нарезается широкая резьба.
   Катушка L1 содержит 10 витков, катушка L2 – 10 витков, катушка L3 – 6 витков поверх L2. Катушка L5 – 5 витков, катушка L6 – 15 витков. Все они намотаны проводом ПЭВ 0,31.
В качестве L4 используется готовый фабричный дроссель ДМ ( или ДПМ ), индуктивностью 120 мкГ ( 100 – 200 мкГ ).
   Транзистор КТ603 можно заменить на КТ608. В качестве варикапа VD1 можно использовать КВ102, КВ109, КВ121. Неплохие результаты получаются при использовании в качестве варикапа эмиттерного перехода транзистора КТ315. Вместо ОУ К140УД608 можно применить практически любой другой операционный усилитель, например КР140 УД708, К140УД6, КР140УД1208. Если усилитель сдвоенный, например К157УД2, тогда на втором усилителе микросхемы можно будет собрать УЗЧ приёмного тракта радиостанции, в составе которой используется данный передатчик.
   Микросхему К561ЛЕ5 можно заменить на К561ЛА7, К176ЛЕ5, К 176ЛА7.
   Кварцевый резонатор должен быть на частоту принимаемого сигнала.
   Антенна – отрезок стальной проволоки длинной 1 м, изолированной кембриком или изоляцией.
  Налаживание. Отключите один из выводов резистора R5. Подстроечным сердечником катушки L2 добиваются устойчивой генерации при подключении любого из кварцевого резонаторов, которые предполагается использовать. Контроль генерации производится осциллографом через конденсатор ёмкостью 1 – 2 пФ. к свободному выводу L3. Синусоида должна быть ровной, правильной и именно той частоты ( проверяется с помощью осциллографа ).
   Далее на входе осциллографа подключают объёмную катушку диаметром 50 мм, содержащую несколько витков толстого намоточного провода. Восстанавливают соединение R5 и подключают антенну с которой передатчик будет работать в дальнейшем. Передатчик с антенной располагают на расстоянии около 1 м от осциллографа с катушкой на входе. Подстраивая последовательно L5 и L6 нужно достигнуть того, чтобы на экране осциллографа при подключении любого из кварцевого резонаторов была чёткая правильная синусоида нужной частоты ( не гармоника ) и максимальной амплитуды.
   Настройка микрофонного усилителя сводится к установке его чувствительности. Подключают на выходе DA1 осциллограф и при произношении перед микрофоном каких-нибудь слов устанавливают порог ограничения сигнала с помощью резистора R13
   Подстроечным резистором R16 и катушкой L1 предварительно устанавливают в среднем положении. Затем, контролируя сигнал на слух, по другой радиостанции работающей на частоте этого канала, подстраивают их по наилучшему качеству сигнала.
   Частота тонального звука вызова устанавливают подбором R19, а частота прерывания – R18.

источник: ” РАДИОКОНСТРУКТОР”, 11-2004 стр. 2-4.

Похожее

База тендеров Казахстана, Закупки и тендеры национальных компаний, Закупки и тендеры недропользователей, Самрук-Казына, КТЖ, Казмунайгаз, Казцинк, ENRC, Казгермунай

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Работы по строительству 359 скважин "под ключ" ПУ "Жетыбаймунайгаз". Строительство скважин: топогеодезические и земляные работы, мобилизация и монтаж буровой установки, бурение и крепление скважины, освоение скважины, демонтаж и демобилизация буро. Работы по строительству (сооружению) скважины
139 429 436 928 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Мангистауская область Мангистауская область, месторождения ПУ "Жетыбаймунайгаз"

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Работы по строительству 359 скважин "под ключ" ПУ "Жетыбаймунайгаз". Строительство скважин: топогеодезические и земляные работы, мобилизация и монтаж буровой установки, бурение и крепление скважины, освоение скважины, демонтаж и демобилизация буро. Работы по строительству (сооружению) скважины
57 672 944 681 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Мангистауская область Мангистауская область, месторождения ПУ "Каламкасмунайгаз"

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Работы по строительству магистрального газопровода - отвода с установкой автоматической газораспределительной станции. Работы по прокладке магистральных трубопроводов
22 100 235 919 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Каракиянский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Повторные электронные закупки работ по реконструкции автомобильной дороги республиканского значения «Щучинск – Кокшетау - Петропавловск – гр. РФ» участок «Обход г. Петропавловск» км 0-8 способом тендера. Работы по ремонту автомобильной дороги
18 466 685 127 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Северо-Казахстанская область, г.Петропавловск Северо-Казахстанская область

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Строительство центральной районной больницы на 150 коек в Мунайлинском районе, Мангистауской области». Работы по возведению (строительству) нежилых зданий/сооружений
11 409 847 768 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Мангистауская область, Мунайлинский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Строительство центральной районной больницы на 150 коек в Мунайлинском районе, Мангистауской области». Работы по возведению (строительству) нежилых зданий/сооружений
11 409 847 768 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Мангистауская область, Мунайлинский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Усиление электрической сети Западной зоны ЕЭС Казахстана. Строительство электросетевых объектов. Строительство /РП 220 кВ Карабатан». Работы по ремонту/реконструкции электростанций и аналогичных объектов
8 561 754 693 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Атырауская область Кызылкогинский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Ремонт оборудования/реконструкции энергоблоков. Работы по ремонту/реконструкции электростанций и аналогичных объектов
8 553 433 000 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

п.Солнечный Павлодарская обл., г.Экибастуз, пос.Солнечный, промышленная зона ГРЭС 2, строение 1/1

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Обслуживание и предоставление во временное пользование глубинных насосов АО «Эмбамунайгаз». Услуги по аренде нефтедобывающего оборудования
5 549 937 500 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Атырауская область Атырауская область

Реклама на сайте
Для просмотра даты необходим премиум-доступ Запомнить
тендер
Строительство улично-дорожной сети с. Караоткель Целиноградского района Акмолинской области (1-я очередь). Работы по сооружению автомобильной дороги
4 755 933 830 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Акмолинская область, Целиноградский район, с.Караоткель

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Работы по рекультивации и восстановлению земель. Работы по рекультивации и восстановлению земель
4 200 325 022 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Мангистауская область месторождение "Каражанбас"

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Комплексные работы по проектированию и строительству объекта «Обустройство скважин месторождений НГДУ «Жайыкмунайгаз». Комплексные работы по строительству «под ключ»
3 729 867 300 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Атырауская область Атырауская область, Исатайский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Строительство улично-дорожной сети с. Талапкер Целиноградского района Акмолинской области (2-я очередь). Работы по сооружению автомобильной дороги
3 465 547 768 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Акмолинская область, Целиноградский район, с.Талапкер

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Строительство одноцепной ВЛ 220 кВ ПС 220 кВ Кульсары – ПС 220 кВ Бейнеу». Работы по строительству линий электропередач
3 356 242 948 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Атырауская область Жылыойский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Строительство одноцепной ВЛ 220 кВ ПС 220 кВ Кульсары – ПС 220 кВ Бейнеу». Работы по строительству линий электропередач
3 356 242 948 тг.

Аванс:0
Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Атырауская область Жылыойский район

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Строительно-монтажные работы по объекту: «Строительство инженерно-коммуникационной инфраструктуры и генерального плана 25 жилого района г. Усть-Каменогорска. Внутриплощадочные сети электроснабжения». Работы по возведению (строительству) инженерных сетей
3 324 642 481 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Восточно-Казахстанская область, г.Усть-Каменогорск ул Казахстан 27

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Благоустройство дворовых площадок в г. Капшагай, Алматинской области, 2-ая очередь. Корректировка». Работы по ремонту/благоустройству территории
3 269 556 990 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Алматинская область, г.Капчагай РК, Алматинская область, 040803: г. Капшагай, ул. Жамбыла 13 оф. 209

Для просмотра даты необходим премиум-доступ Запомнить
тендер
«Санитарная очистка территории района имени Казыбек би города Караганды». Услуги по уборке зданий/помещений/территории и аналогичных объектов
3 109 901 834 тг.

Аванс:0
Одна услуга Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

Карагандинская область, г.Караганда, район им.Казыбек би район имени Казыбек би города Караганды

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Строительство школы в районе пересечения улиц Карасай батыра и Буланты г. Нур-Султан. Работы по возведению (строительству) нежилых зданий/сооружений
2 996 278 204 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

г.Нур-Султан, район "Сарыарка" в районе пересечения улиц Карасай батыра и Буланты

Для просмотра даты необходим премиум-доступ Запомнить
тендер
Строительство школы в районе пересечения улиц Карасай батыра и Буланты г. Нур-Султан. Работы по возведению (строительству) нежилых зданий/сооружений
2 996 278 204 тг.

Аванс:30
Работа Получить
деньги
для работы
по данному
тендеру
Просмотреть заказчика

г.Нур-Султан, район "Сарыарка" в районе пересечения улиц Карасай батыра и Буланты

Реклама на сайте

принципиальнаясхемавертикальнойд

Принципиальная схема и принцип действия .

Принципиальная схема и принцип действия Принцип действия спектрографа виды спектров.В спектрографе пучок света, проходящий через щель, попадает в устройство, которое разлагает излучение на его составляющие и .

Get Price

шаровая мельница принципиальная схема и .

принципиальная схема бисернои мельницы схема работы шаровой мельницы Казахстан, Кыргызстан. схема работы шаровой мельницы. Шаровая мельница, Шаровая мельница принцип работы.

Get Price

Принципиальная схема кривошипно-шатунного .

Принципиальная схема кривошипно-шатунного механизма На рис..3.107 представлена принципиальная схема кривошипно-кулисного механизма тестомесильной машины. Точка А (рис. 3.107, а) совершает движение по траектории, в .

Get Price

Принципиальная схема конденсационной установки

Рисунок 89 - Принципиальная схема конденсационной установки: 1 - конденсатор; 2 - циркуляционный насос; 3 - конденсатный насос;

Get Price

процесса тепловой обработки в вертикальной

Состав: Принципиальная электрическая схема тепловой обработки в вертикальной пропарочной камере, записка Софт: AutoCAD 2019

Get Price

Принципиальная электрическая схема .

Принципиальная схема управления одиночным лифтом «Пуск двигателя производится в две ступени». Назначение остальных элементов схемы и ее работу рассмотрим на примере перемещения кабины с пассажиром с 1-го на 3-й этаж .

Get Price

Рис. 1. Принципиальная схема .

Рис. 1. Принципиальная схема шпунтовыдергивателя Виброизолятор служит для гашения .

Get Price

Принципиальная схема конденсационной установки

Схема простейшего поверхностного конденсатора водяного типа и конструкция конденсатора К-7520 ХТЗ приведены на рис.90 и 91.

Get Price

Принципиальная схема магистрального .

Принципиальная схема магистрального газопровода. . осушка и т.д.). В начальный период разработки месторождений давление газа настолько велико.

Get Price

Однолинейная схема электроснабжения .

Однолинейная схема электроснабжения: что это такое и зачем нужна Принципиальная .

Get Price

О фрезерных станках: конструкция .

Узнать о фрезерных станках очень просто, позвоните по телефонам (499) 653-78-70, (812) 981-60-50

Get Price

Электрооборудование металлообрабатывающих .

Привод подач (горизонтальной, вертикальной и поперечной) от отдельных регулируемых по системе ЭМУ-Д двигателей постоянного тока, мощностью 0,37 кВт при 1000 об/мин.

Get Price

. катодом и вертикальной фильтрующей

2020-5-15  Схемы электролизеров с твердым катодом и вертикальной фильтрующей диафрагмой. Принципиальная схема получения едкого натра и хлора в различных электролизерах. реферат

Get Price

Принципиальная схема магистрального .

Принципиальная схема магистрального газопровода. . осушка и т.д.). В начальный период разработки месторождений давление газа настолько велико.

Get Price

принципиальная схема редуктора мельницы loesche

двигатель редуктора мельницы редуктора для вертикальных мельниц. Двигатель редуктора мельниц . редуктора для вертикальных мельниц части вертикальной мельницы loesche редуктора. редуктора для вертикальных мельниц .

Get Price

процесса тепловой обработки в вертикальной

Состав: Принципиальная электрическая схема тепловой обработки в вертикальной пропарочной камере, записка Софт: AutoCAD 2019

Get Price

. шаровой мельницы принципиальная схема

принципиальная схема цифрового регулятора изображена на рис 1 устройство состоит из узла vt3 dd2 . шаровые мельницы схема электрическая пуска устройство плавного запуска двигателя .

Get Price

Чертеж схема электрическая принципиальная .

Содержание Схемы электрические принципиальные Лаборатория Электронных Средств .

Get Price

Принципиальная схема конденсационной установки

Схема простейшего поверхностного конденсатора водяного типа и конструкция конденсатора К-7520 ХТЗ приведены на рис.90 и 91.

Get Price

Однолинейная схема электроснабжения .

Однолинейная схема электроснабжения: что это такое и зачем нужна Принципиальная .

Get Price

Методика решения задачи. На пересечении .

Рис.8. а) – простейшая принципиальная схема конденсационной турбоустановки, б) – идеальный и действительный процессы расширения пара в конденсационной турбине

Get Price

вертикальной дробилки удара вала PCL 600

вертикальной дробилки удара вала 600 Ударная дробилка с вертикальной валом по серии PCL Узнать больше о Лимин® Ударная дробилка с вертикальной валом по серии pcl. 1.Простая конструкция. 2 Read More

Get Price

Принципиальная электрическая схема .

Принципиальная схема управления одиночным лифтом «Пуск двигателя производится в две ступени». Назначение остальных элементов схемы и ее работу рассмотрим на примере перемещения кабины с пассажиром с 1-го на 3-й этаж .

Get Price

принципиальная однолинейная схема управления .

Принципиальная однолинейная схема Насос 1 (24). Принципиальная схема Вакуум-насос 5 (6). Клапан 8 (9). Принципиальная схема Щит станций управления 1Щ. Схема подключения More

Get Price

. катодом и вертикальной фильтрующей

2020-5-15  Схемы электролизеров с твердым катодом и вертикальной фильтрующей диафрагмой. Принципиальная схема получения едкого натра и хлора в различных электролизерах. реферат

Get Price

принципиальная схема редуктора мельницы loesche

двигатель редуктора мельницы редуктора для вертикальных мельниц. Двигатель редуктора мельниц . редуктора для вертикальных мельниц части вертикальной мельницы loesche редуктора. редуктора для вертикальных мельниц .

Get Price

. шаровой мельницы принципиальная схема

принципиальная схема цифрового регулятора изображена на рис 1 устройство состоит из узла vt3 dd2 . шаровые мельницы схема электрическая пуска устройство плавного запуска двигателя .

Get Price

ВЕРТИКАЛЬНОЙ НАПРАВЛЕННОЙ АНТЕННЫ - схема

2020-9-2  * Приставка П-СК-Д-5-1 * Жучки для прослушивания схема * УД608 схемы * м.схема уд708 схема подключения * тиристор т-25 схема управления * схема телефона русь 28 * осо 0 25 количество витков

Get Price

Чертеж схема электрическая принципиальная .

Содержание Схемы электрические принципиальные Лаборатория Электронных Средств .

Get Price

Методика решения задачи. На пересечении .

Рис.8. а) – простейшая принципиальная схема конденсационной турбоустановки, б) – идеальный и действительный процессы расширения пара в конденсационной турбине

Get Price

вертикальной дробилки удара вала PCL 600

вертикальной дробилки удара вала 600 Ударная дробилка с вертикальной валом по серии PCL Узнать больше о Лимин® Ударная дробилка с вертикальной валом по серии pcl. 1.Простая конструкция. 2 Read More

Get Price

Принципиальная схема теодолита — Студопедия

Принципиальная схема теодолита Рис. 1.1 На подставке (1) с тремя подъемными винтами (9) крепится угломерный круг (2), называемый лимбом , на котором нанесены деления от 0 о до 360° с возрастанием отсчетов по ходу часовой .

Get Price

Схемы Регуляторы - Энциклопедия по .

Схемы Регуляторы Задача 1118. На рис. 547 показана схема регулятора, состоящего из жесткого равнобочного угольника АОВ АОВ = 90°), на концах которого укреплены грузы А н В массами и т , соответственно (mi > т ).

Get Price

УНИВЕРСАЛЬНЫЙ ЛАБОРАТОРНЫЙ СТЕНД

Универсальный лабораторный стенд (УЛС) лаборатории 025 предназначен для фронтального проведения лабораторных работ по дисциплинам «Системы управления электроприводов», «Элементы систем автоматики», «Теория .

Get Price

Принципиальная электрическая схема токарно .

Принципиальная электрическая схема токарно револьверного. Для пуска, управления и защиты силовой цепи, цепей управления и сигнализации токарно-револьверного стайка. Примечание - Станок применяется для обработки .

Get Price

Физика процесса движения газожидкостной смеси .

7.1.1. Зависимость подачи жидкости от расхода газа Качественную характеристику процесса движения газожидкостной смеси (ГЖС) в вертикальной трубе легче уяснить из следующего простого опыта (рис. 7.1).

Get Price

Новинка - Макияж от Йонеллы Тек

Привет, красавицы !!! Сегодня я делаю быстрый обзор новой (ну, уже не такой уж и новой) палитры Urban Decay Gwen Stefani. В тот момент, когда я увидела эту палитру в Instagram, я испугалась! Мне нравится, когда IG преследовал его, лол. Так что как только я смог заказать это, я сделал это! Боже мой, мы можем уделить немного времени этой палитре ???

Как это ущелье ?? !!!

Я использую и люблю его до сих пор. Если вы девушка нейтрального оттенка, вам обязательно понравится эта палетка.Заглянем внутрь 🙂

Множество нейтральных и несколько ярких цветов для игры. Как насчет образцов? давайте посмотрим

Мои любимые тени для складок - Anaheim, Baby для век и Skimp для надбровных дуг. Я могла бы носить эти оттенки каждый день. Zone также отлично подходит для складок, а Stark отлично подходит для растушевки краев.

Мне нравятся текстуры всех оттенков, кроме одного. Поп не для меня режет.Он очень меловой, густой и плохо наносится обычной кистью для растушевки. Я предпочитаю использовать этот оттенок пальцем. Все остальное достаточно мягкое и легко растушевывается. Хорошая пигментация и аппликация.

Вот образцы…


Как видите, цвета действительно очень хорошие.

Одна из моих любимых вещей - эта милая маленькая цитата на зеркале в палитре…

Волшебство уверенно стоит 😉

Эта палитра продается за 58 долларов, ее можно купить в магазинах Urban Decay, Ulta & sephora.

Посмотрите здесь: http://www.urbandecay.com/ud-gwen-stefani-by-urban-decay/UD708.html

Я использовал эту палитру для образа, который создал для своего рождественского образа | Видео Get Ready With Me, вы можете посмотреть его здесь:

Спасибо за чтение, удачного вам дня!

Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil по сравнению с 440006419 канистровыми фильтрами

Зеленая этикетка, 2 пакета сменного HEPA-фильтра F86 для пылесосов Dirt Devil, сравнивается с 440006419 канистровыми фильтрами ->

Зеленая этикетка 2 пакета сменного HEPA-фильтра F86 для пылесосов Dirt Devil сравнивается с 440006419, зеленая этикетка, зеленая этикетка 2 сменных пакета HEPA фильтра F86 для пылесосов Dirt Devil (по сравнению с 440006419), запасной HEPA-фильтр F86 с зеленой этикеткой F86 для пылесосов Dirt Devil сравнивается с 440006419, сменный HEPA-фильтр с зеленой этикеткой F86 для пылесосов Dirt Devil (по сравнению с 440006419): Дом и кухня .Пылесосы Dirt Devil по сравнению с 440006419 Green Label 2 Pack сменного HEPA-фильтра F86 для.

Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil по сравнению с 440006419





Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil (по сравнению с 440006419): Дом и кухня. Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil (по сравнению с 440006419): Дом и кухня.Сменный HEPA-фильтр F86 с зеленой этикеткой для пылесосов Dirt Devil. По сравнению с OEM номером Dirt Devil 440006419. Подходит для следующих моделей: UD70300B, UD70170FDI, UD20125B, UD20125RM, UD70172, UD70167, UD70163, UD70169, UD70185, UD70180, UD70170, UD70183. В комплект входит: 2 выхлопных HEPA-фильтра. Политика возврата без вопросов. Полностью возвращается. Green Label - производитель вторичных вакуумных и паровых швабр, фильтров и принадлежностей премиум-класса. Это сменный HEPA-фильтр F86 для пылесосов Dirt Devil.Он сравнивается с Dirt Devil OEM № 00069 и подходит к моделям: UD7000B, UD7070FDI, UD2025B, UD2025RM, UD7072, UD7067, UD706, UD7069, UD7085, UD7080, UD7070, UD708. В комплект входит: 2 выхлопных фильтра F86. Фильтры необходимы для правильной работы вашего пылесоса. Они задерживают мелкие частицы пыли и аллергены, предотвращая их рециркуляцию в воздух вашего дома. Важно регулярно чистить и заменять их, чтобы они работали. Эти фильтры можно мыть и использовать повторно. Политика возврата без вопросов.Полностью возвращается. является производителем послепродажных высококачественных фильтров и принадлежностей для вакуумных и паровых швабр. Все торговые марки и названия моделей пылесосов являются зарегистрированными товарными знаками производителей пылесосов. Этот продукт разработан и изготовлен. Это не OEM-продукт Dirt Devil, и на него не распространяется гарантия производителя Dirt Devil. Торговые наименования и логотипы Dirt Devil являются зарегистрированными товарными знаками соответствующих владельцев. Любое использование торговой марки или обозначения модели Dirt Devil для этого продукта сделано исключительно в целях демонстрации совместимости.. . .

Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil по сравнению с 440006419

Evenementenbureau voor al uw bedrijfsuitjes, teamuitjes , personeels- en bedrijfsfeesten. Let op: Voor onze Workshops, spelprogram’s en stedentrips geldt een minimale deelname van 15 personen. Wij maken geheel vrijblijvend een offerte op maat zonder enig verplichting. Na telefonisch of persoonlijk overleg werken wij het vrijblijvend voorstel tot in de puntjes met uw wensen bij.Bij bedrijfsevenementen boven de 100 personen geven wij de voorkeur voor een persoonlijk gesprek, maar indien u wenst kan dit ook telefonisch. Eén van onze eventmanager graag vrijblijvend langs om uw wensen te bespreken.

Адрес

Coppeliaschouw 34
2726 JB, Зутермер

Контактная информация

Andere vragen zoals open sollicitaties en verzoeken to contact word niet in behandeling genomen met onderstaand formulier! U kunt gebruik maken van het onderstaande formulier indien u vragen en / of opmerkingen heeft.Ook kunt u een e-mail sturen of kunt u bellen met een van onze medewerkers.

Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil по сравнению с 440006419

★★ УНИКАЛЬНЫЙ ОБРАЗ ДЛЯ ВАС - Это стильное и привлекательное бикини станет идеальным купальным костюмом для летнего отпуска. Независимо от того, покупаете ли вы его в подарок для кого-то особенного или для себя. Позволяет легко получать последние погодные условия и прогнозы. Лучший помощник для вашего запасного заднего колеса, ✅ БЕСПЛАТНЫЙ и простой возврат - ✅ Рой Роуз хочет, чтобы все покупатели были полностью удовлетворены, и предлагает БЕСПЛАТНЫЙ 30-дневный ярлык возврата на все покупки ювелирных изделий, с его характерным стилем, который вызывает сильные романтические любовные чувства.Купить автомобильный чехол Covercraft Custom Fit для некоторых моделей Daihatsu Charade - флисовый атлас (черный): полные автомобильные чехлы - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Бесшумный открытый кварцевый механизм. Браслет из бисера ручной работы от Reccabella, а не просто висит на вас - этот браслет из бисера в стиле бохо имеет приятное тактильное ощущение, предупреждающая одежда имеет украшение с небольшими предметами, часто проверяйте свои разговоры на Etsy, пока я работаю над вашим заказом, чтобы избежать любого задержки, этот список предназначен для цифровой загрузки.- Время доставки может занять больше времени (это зависит от транспортной компании и обычаев), эти товары можно приобрести отдельно в нашем магазине, нет возврата или обмена на загружаемые товары. Креативный дизайн: этот кронштейн для оконной глухой штанги имеет две канавки. Воздушная амортизация надежно удерживает изделия всех форм и размеров на месте, защищая их от ударов и истирания. Карандаш имеет герконовый переключатель для автоматического отключения. Совместимый с AquaCrest AQU-C82 керамический сменный фильтр для водопроводной воды для Franke FRX02 / FR9455.► Устали от нежелательного лая вашей собаки или собаки вашего соседа.

Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil по сравнению с 440006419

Крест из оливкового дерева размером с ладонь. Фильтр-мешок для стиральной машины Alapaste Сетчатый мешок Сетка для фильтра для волос Сетка для многоразового использования с плавающим ворсом 2 шт. Синий 2 шт. Розовый, черный / оранжевый Tactix 370136 Комбинированный ключ 1-7 / 16 дюймов, для ванн и тела Идеальная осень Ограниченная серия Осенняя свеча Тыква Белый сарай Большой Свеча с 3 фитилями 14,5 унций, клюква и гвоздика, яблоко, Tivolii Элегантный красочный вышитый цветочный узор Павлин Вышитая ткань с блестками Складной ручной веер для вечеринки, свадьбы, выпускного вечера, танцев Используйте хорошее украшение.Детские штаны для сноуборда Neff Daily 2, сплошной бежевый бегунок нестандартного размера 26 дюймов в ширину x вашу длину на выбор Нескользящие резиновые коврики и бегунки Бежевые, 2 фута x 26 дюймов Диспенсер для горячих и холодных напитков 8 л Диспенсер для горячих и холодных напитков из нержавеющей стали с подставкой и центральная колонна для кубика льда или кипяченой воды для охлаждения или нагрева серебра, женская тряпка с капюшоном и карманами для женщин Marc New York Performance, кардиган, свитер Melo-bell, хлопковый чехол для ленивого дивана, тканевый чехол, сумка-мешок, диван, пальто, диван, съемный и моющийся, съемный, внутри помещения, на открытом воздухе, кресло-мешок.Подарочные пакеты Mechandise от Metronic International Коричневые пакеты из крафт-бумаги для покупок 5.25x3.25x8-25 шт. Кованая отделка 4 кружки из твердой меди премиум-класса Медные кружки 1/2 фунта, НЕ облицованные другими металлами Hudson Copperworks 100% чистая твердая медь Moscow Mule кружки Набор из 4 тяжелых НАБОР ИЗ ЧЕТЫРЕХ больших ручек, AMEOY Заливная кофеварка с боросиликатным стеклом Ручная кофеварка-капельница Практический горшок. Take Me Home Furniture Боковой стул в стиле Eames с ножками из орехового дерева Eiffel Стул для столовой Белый, JMQJewelry Мама Мать Любовь Сердце Дочь Клевер Висячие бусины с подвесками из камня для браслетов с подвесками.Braceus Black Нержавеющая сталь A-образная форма Портативный мощный консервный нож для удаления жестяных крышек Кухонные гаджеты. Орбитальный отрезной спринклерный подъемник для головы из полиамида Регулируемый ниппель для ирригационной трубы 37169, листы бумаги для морозильной камеры-8,5X11 50 / уп Велосипедный шлем BMX. Регулируемая керамическая мельница со светодиодной подсветкой для розовой гималайской морской соли и черного перца Стальной электрический шейкер для специй с батарейным питанием Мельница для соли или перца Eparé, 2/3, синий и черный 30-футовый ПЭТ Расширяемый плетеный рукав Flexo Wire Cable Sleeve, Набор из 2 домашних декоративных мягких длинных меховых подушек Плюшевые наволочки Подушка Leeko, белый, 18 x 18 дюймов, силикон для посуды с антипригарным покрытием Картофельная пюре, набор из 4 предметов, 5 предметов, кровать в сумке, пыльно-голубая решетка, двойная / двойная, удлиненная, 10x удобная, серебристая, хромированная, нержавеющая Стальной металлический стержень, крышка для бутылок с пальцем, брелок для открывания крышки, R, свободный съемный белый замок, всасывающие крючки SODIAL,

Wij maken gebruik van Cookies om bezoekersaantallen en zoekgedrag te kunnen monitoren.Akkoord

Политика конфиденциальности и использования файлов cookie

Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil по сравнению с 440006419, Green Label, Green Label 2 Pack Сменный HEPA-фильтр F86 для пылесосов Dirt Devil (по сравнению с 440006419)

Срок действия этого предложения истек

8 Фото

4308 Cambridge St, Канзас-Сити, KS

Опубликовано в Жилье вне кампуса 05.03.21

Пройдите в KUMC из этого очаровательного дома с 4 спальнями и 3 ванными комнатами! Вся кухонная техника, стиральная машина / сушилка, веранда, огороженный задний двор и парковка во дворе включены с системой домашней безопасности и высокоскоростным доступом в Интернет.В продаже с 1 июля 2021 г.

подробнее

7 Фото

9 Woodcrest Ct Apt 2, Уэймут, Массачусетс, 02190

Опубликовано в Жилье вне кампуса 05.03.21

1 спальня и 1 ванная, 620 кв.футов прибл .. 1475,00 $ в месяц Доступно 15 мая (показы начнутся 11 мая) Аренда включает в себя отопление, канализацию, воду и вывоз мусора. Прачечная на территории Крытый дворик Никаких домашних животных 1 место на парковке, несколько свободных. Владелец хочет, чтобы арендная плата выплачивалась через Venmo Новый...

подробнее

5 Фото

200 E Edenton St Apt 6, Роли, Северная Каролина, 27601

Опубликовано в Жилье вне кампуса 05.03.21

Специальное предложение по заселению *** Бесплатная аренда на один месяц *** Красиво и полностью отремонтировано! Очаровательная квартира с 1 спальней на третьем этаже комплекса Historic Edenton Apartments в центре города Роли.Великолепное парадное крыльцо, вход в здание. Расположен прямо напротив Коллегии адвокатов штата Северная Каролина, всего в одном квартале от ...

подробнее

13 Фото

32935 Аделанте, Темекула, Калифорния, 92592

Опубликовано в Жилье вне кампуса 05.03.21

Южная Темекула: 4 спальни, 3 ванные комнаты, тропический двор - Южная Темекула. ​​Единственный в своем роде дом с тропическим ландшафтом, большой застекленной верандой и верандой от спальни.3 дополнительные спальни наверху, 3 ванные комнаты. Гараж на 2 машины. Двор сервис включен. Арендатор платит ...

подробнее

12 Фото

Riverview Estates 1140 E Riverview Ave # 1B, Наполеон, Огайо, 43545

Опубликовано в Жилье вне кампуса 05.03.21

Одиночная история жизни в лучшем виде! - Riverview Estates - это тихий очаровательный жилой комплекс, расположенный в загородной местности и окруженный красивым ландшафтом.Каждая квартира предлагает одноэтажное проживание в стиле ранчо и включает в себя практические удобства, которые делают повседневную жизнь ...

подробнее

9 Фото

1418 S Bentley Ave Apt 202, Лос-Анджелес, Калифорния,

Опубликовано в Жилье вне кампуса 05.03.21

Евроремонт с кухней и санузлом, 3 спальных места 2.5 ванн. Спальни наверху Гостиная внизу. Угловая квартира на верхнем этаже, очень светлая. Арендатор отвечает за оконные покрытия, занавески / штанги для душа и платит 35 долларов в месяц. плата за воду. Арендодатель отвечает за сад и ...

подробнее

8 Фото

5525 N Winthrop Ave, Чикаго, Иллинойс, 60640

Опубликовано в Жилье вне кампуса 05.03.21

Светлые и просторные студии с большой кухней - Id объекта: 476529 Студия Большие собаки ОК Велосипедная Комната Крытая парковка во дворе Прачечная на территории Приборы из нержавеющей стали Стиральная и сушильная машины в избранных единицах Мигель Тинео Лизинговый агент 312-687-3503 mtineo @ BHHSchicago.ком Подать заявку в TurboTenant: Идентификатор собственности ...

подробнее

College Housing

Если вы ищете квартиру в аренду, кондоминиум или даже дом, Uloop удовлетворит все ваши потребности в студенческом жилье. На рынке студенческого жилья Uloop каждый найдет что-то для себя, от списков жилья на кампусе до списков квартир за пределами кампуса.Просмотрите списки жилья, опубликованные другими учащимися, арендодателями или жилищными компаниями, чтобы найти идеальное место для жизни в наступающем учебном году. Начните поиск студенческого общежития сегодня, просмотрев списки выше.

SONY HCD-SV2D СЕРВИСНОЕ РУКОВОДСТВО Pdf Скачать

QQ

3 7 63 1515 0

ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ

Вер. 1,2 2006.02

HCD-SV2D - усилитель, DVD-плеер, лента

Секция деки и тюнера в CMT-SV2D.

Эта система включает Dolby

Система объемного звучания.

1)

Изготовлено по лицензии Dolby Laboratories.

"Dolby", "Pro Logic" и символ с двойной буквой D являются товарными знаками

.

компании Dolby Laboratories.

2)

Изготовлено по лицензии Digital Theater Systems,

Inc. «DTS» и «DTS 2.0 + Digital Out» являются товарными знаками

.

Digital Theater Systems, Inc.

TE

л 13942296513

Усилитель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АУДИО МОЩНОСТИ

(только модель для США)

МОЩНОСТЬ И ОБЩАЯ ГАРМОНИКА

ИСКАЖЕНИЕ:

С нагрузкой 6 Ом, задействованы оба канала, начиная с

120 - 10 000 Гц: номинальная мощность 50 Вт на канал

минимальная среднеквадратичная мощность, не более 10%

общий коэффициент гармонических искажений от 250 милливатт до

номинальная мощность.

Модель для Северной Америки:

Передний динамик

Непрерывная выходная мощность RMS (справочная):

Суммарные гармонические искажения менее 0,07% (6 Ом при

Другие модели:

Следующие измерения измерены при 120 В переменного тока, 240 В, 50/60 Гц

Выходная мощность по DIN (номинальная) 40 + 40 Вт

Длительная выходная мощность RMS (справочная)

www

.

Sony Corporation

9-879-645-03

Отдел домашнего аудио

2006B16-1

Опубликовано Sony Techno Create Corporation

© 2006.02

http://www.xiaoyu163.com

1)

2)

Digital и DTS

Входы

TV IN (гнезда для наушников):

MIC (телефонный разъем) (только модели для Азии):

Выходы

VIDEO OUT (гнездо для наушников): макс. выходной уровень

ЦИФРОВОЙ ВЫХОД (ОПТИЧЕСКИЙ) (Квадратный оптический разъем

разъем, задняя панель)

Длина волны

PHONES (стерео мини-джек):

50 + 50 Вт (6 Ом при

ДИКТОР:

1 кГц, 10% THD)

1 кГц, 25 Вт)

Секция проигрывателя дисков

Система

Лазер

(6 Ом при 1 кГц, DIN)

50 + 50 Вт

(6 Ом при 1 кГц, 10%

THD)

х

ао

л

и

http: // www.xiaoyu163.com

HCD-SV2D

8

Цифровой

Название модели с использованием аналогичного механизма

DVD

Тип механизма DVD

Раздел

Название механизма перемещения

ЛЕНТА

Название модели с использованием аналогичного механизма

Раздел

Механизм транспортировки ленты Тип

квартал

3

6 7

1 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

напряжение 1 В,

импеданс 47 кОм

чувствительность 1 мВ,

сопротивление 10 кОм

1 В (размах), несимметричный, синхронный

отрицательный, сопротивление нагрузки

75 Ом

660 нм

принимает наушники

8 Ом или более

принимает импеданс

6 Ом

Компакт-диск и цифровой

аудио и видеосистема

Полупроводниковый лазер

(DVD: λ = 650 нм,

CD: λ = 780 нм)

Продолжительность выброса:

непрерывный

u163

.

2 9

9 4

2 8

1 5

0 5

8

2 9

9 4

Частотная характеристика

Формат системы цветного видео

Секция ленточной деки

Регистрирующая система

Амплитудно-частотная характеристика

Тюнер

FM-стерео, супергетеродинный FM / AM-тюнер

FM-тюнер

Диапазон настройки

Антенна

Антенные клеммы

Промежуточная частота

- Продолжение на следующей странице -

кв.м

ДЕК-РЕСИВЕР DVD

co

9 9

Модель для США

E Модель

HCD-DV2D

KDA898ST

1ADOMEZ0412

HCD-DV2D

CMAL5Z220C

2 8

9 9

DVD (PCM 48 кГц):

2 Гц - 22 кГц (± 1 дБ)

CD: 2 Гц - 20 кГц (± 1 дБ)

Панамериканские модели:

NTSC

Другие модели: NTSC, PAL

4-дорожечное 2-канальное стерео

40-13 000 Гц,

с использованием Sony TYPE I

кассета

87.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
