Угол наклона мансардной крыши: Как рассчитать угол наклона крыши с примерами

alexxlab

Содержание

как рассчитать мансардную крышу, угол наклона кровли для дома, материалы

Содержание:

Чем особенна мансардная крыша
Как рассчитать площадь мансарды
Расчет главных параметров кровли

Один из способов увеличить жилую площадь частного дома – обустроить на чердачном помещении дополнительную комнату, называемую мансардой. Результатом такого решения будет усложнение кровельной конструкции, рассчитать которую своими силами будет непросто.


Чем особенна мансардная крыша

Обустройство жилой мансарды с нормальной высотой потолков предусматривает существенное увеличение высоты кровельного конька, изменение наклона скатов и усиление стропильной конструкции. Чтобы не допустить ошибки во время составления проекта, применяют специальную вычислительную онлайн-программу. Она в автоматическом режиме проводит точные расчеты мансарды, используя введенные параметры.


Специфика мансардной крыши заключается в следующем:

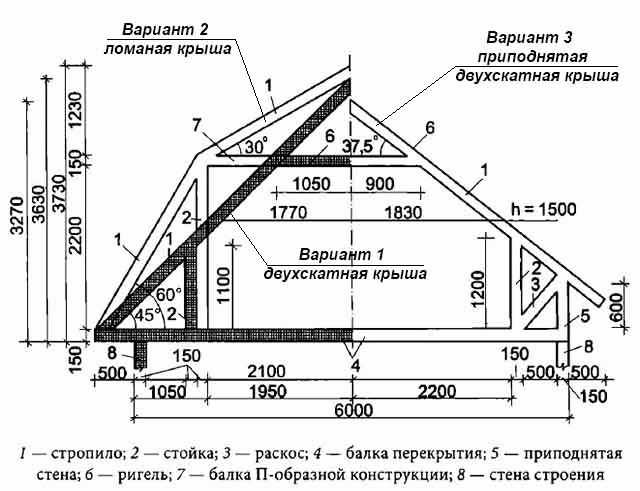

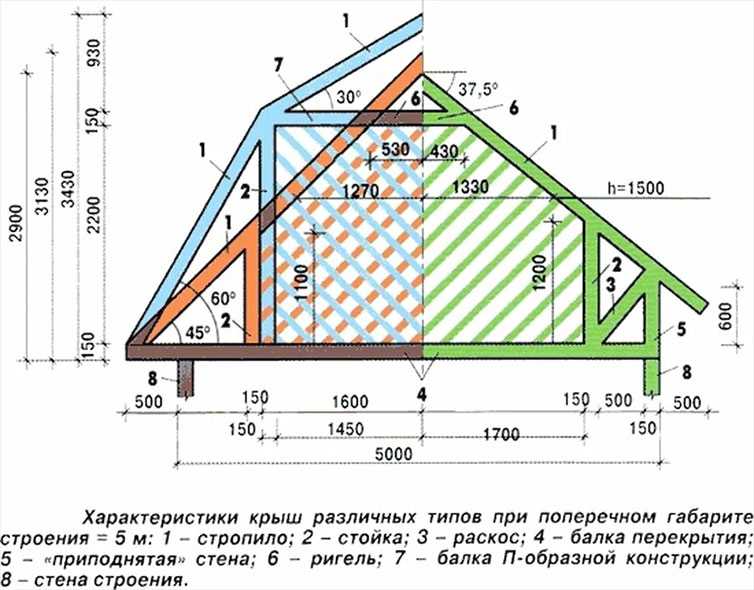

  1. Скаты имеют ломанную форму
    . Для максимального увеличения полезного объема чердачного помещения крыше сообщается ломаная конфигурация. В результате потолок получает удобную для эксплуатации высоту, без увеличения угла наклона мансардной крыши.
  2. Значительный уклон. Для мансардных крыш характерно наличие значительного наклона кровельных скатов. Это позволяет достигать расширения полезного объема помещения при помощи увеличения высоты потолка. В итоге кровельная конструкция становится на порядок тяжелее.
  3. Большая площадь кровли. Крутизна и большая высота конька становятся причиной значительного увеличения площади кровли. Как результат, теплопотери заметно возрастают: для борьбы с этим явлением кровельные скаты дополнительно утепляют.


Важно понимать, что опытный архитектор выполнит проект мансардной кровли намного лучше, чем самая продвинутая программа-калькулятор. Однако, если проектировка осуществляется самостоятельно, расчет кровли мансардной крыши онлайн-калькулятором позволит избежать серьезных огрехов.

Как рассчитать площадь мансарды

Работы по составлению качественного проекта начинают с расчета площади мансарды. На нее напрямую влияют размеры дома и особенности конструкции крыши.

Общая площадь мансарды складывается из двух составляющих:

  1. Полезного объема. Речь идет о площади подкровельного пространства с высотой потолков более 0,9 м. Следует заметить, что под полезным объемом понимается не вся площадь мансардного помещения, а только ее центральный участок. Для большей практичности элементы стропильной системы под коньком смещают в сторону: это дает возможность заполучить дополнительное пространство.
  2. «Глухих» зон
    . Этот термин применяют к углам между перекрытиями и нижней частью ската, где высота потолков опускается ниже 0,9 м. В качестве жилья такие зоны использовать невозможно: чаще всего там оборудуют шкафы и различные ниши. Проектируя уклон скатов и форму кровли, стараются сделать так, чтобы на «глухие» зоны осталось как можно меньше места.

Перед тем, как рассчитать мансарду для дома с помощью программы-калькулятора, в свободных полях прописывают высоту конька, параметры здания, форму и число скатов.

Расчет главных параметров кровли

Правильность вычислений напрямую влияет на степень надежности, прочности и долговечности мансардной крыши. Если проектировка проводится человеком без архитектурного образования, лучше рассчитать мансардную крышу онлайн-калькулятором: он позволит провести быстрый и точный расчет основных параметров крыши. Это даст возможность определиться с закупкой необходимой комплектации и строительного материала. Кроме того, важно убедится в нужной прочности фундамента здания.


Расчет мансардной кровли состоит из таких показателей:

  • Высота конька. Она дает возможность определить самую высокую точку крыши, соответствующую необходимому углу уклона скатов и ширине дома. При подсчете используются тригонометрические формулы.
  • Вес кровельной конструкции. Данный показатель вычисляется с использованием параметра веса 1 м2 кровельного покрытия, гидроизоляционного и теплоизоляционного материала и стропильных элементов. В жилых домах общий вес 1 м2 кровельной конструкции не должен превышать 50 кг.
  • Площадь кровли. Прямоугольные скаты высчитать очень просто, перемножив их длину и ширину. Крыши сложных конфигураций потребуется разбить на более простые геометрические фигуры: вычислив их площадь по отдельности, результаты подсчетов складывают в единую сумму.


Важно понимать, что и компьютерные программы иногда ошибаются, поэтому дополнительная бдительность при использовании онлайн-калькулятора не помешает. В целом же с его помощью можно довольно быстро произвести расчет материала для мансардной крыши, сравнив между собой различные варианты конструкций крыш.



Минимальный и оптимальный угол наклона крыши — какой он?

Дата последнего изменения:

26 ноября 2018

Время на чтение:

10 минут

10351

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

В этой статье

  • От чего зависит крутизна крыши?
  • Минимальный угол наклона
  • Расчет угла наклона
  • Заключение

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

  • Крутые с уклоном 45-60°;
  • Скатные – 30-45°;
  • Пологие – 10-30°;
  • Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

  • Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

  • Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

  • Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
  • Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

  • Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
  • В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
  • Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
  • Металлочерепица стелется при значении от 14°;
  • Ондулин – от 6°;
  • Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
  • Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

  • В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
  • Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
  • В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

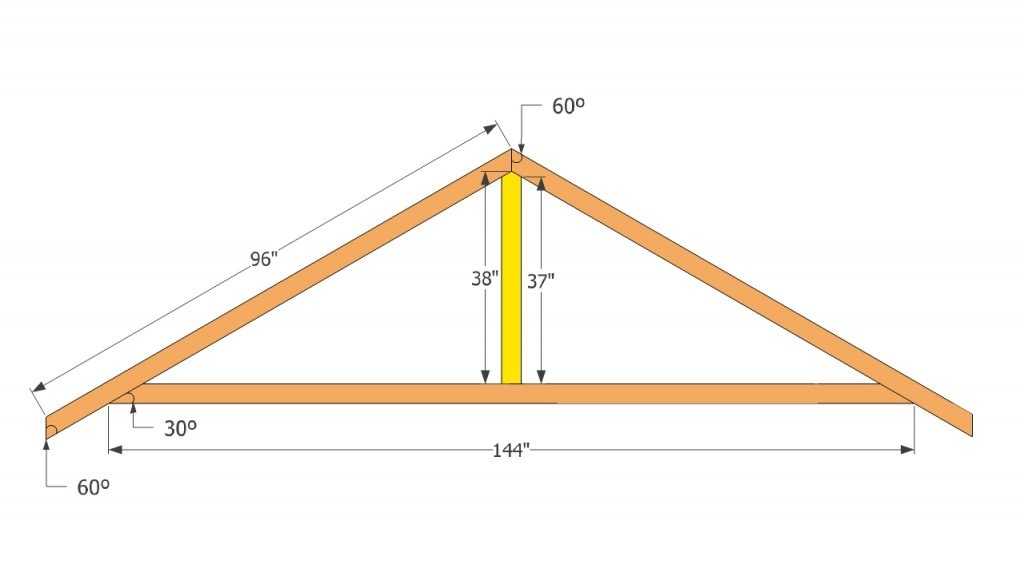

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

  • Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.



Примем следующие обозначения:

  • H – высота конька;
  • L – ширина половины дома;
  • α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

  • Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.





Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.
