Индикаторы, или указатели напряжения, это переносные электротехнические конструкции, задача которых проверять наличие или отсутствие напряжения на токоведущих участках цепи. Чаще всего такая проверка требуется перед оснащением помещения системой заземления и перед началом выполнения строительных работ.

Разновидности указателей напряжения

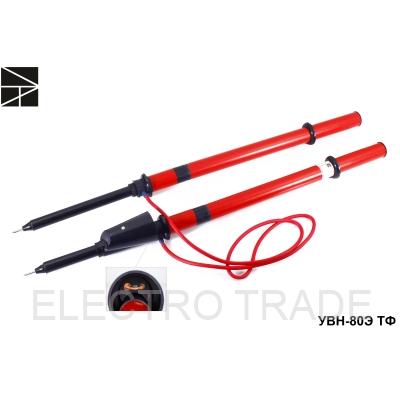

Указатель высокого напряжения УВН-80

Индикаторы напряжения делятся на несколько видов в зависимости от конструктивных особенностей и доступного функционала. Основные классификации:

  • По мощности напряжения: индикатор до 1000В и свыше 1кВ.
  • По виду тока измерения: устройства, предназначенные для постоянного и переменного тока.
  • По количеству полюсов: на одно- и двухполюсные.
  • По типу индикатора: цифровые и с применением светодиодных лампочек.

Бесконтактный индикатор напряжения – инновационное устройство, которое получило широкое распространение благодаря безопасному использованию в разных, даже неблагоприятных обстоятельствах.

Устройство и принцип работы

Однополюсные устройства

Однополюсный указатель напряжения

Для вычисления наличия напряжения необходимо прикоснуться рабочим элементом к токоведущей детали. Заземление обеспечивается по человеческому телу при касании пальцем контакта, расположенного на указателе. Лампа начинает светиться, поскольку в результате вышеописанных манипуляций образуется ток небольшой величины, около 0,3 миллиампера.

Как правило, указатель низкого напряжения изготавливается в виде обыкновенной плоской отвертки или авторучки. Внутренняя полость корпуса оснащена неоновой или светодиодной лампочкой и резистором. В нижней части конструкции находится щуп и пружина, а в верхней контактная площадка, предназначенная для касания пальцами.

Такое устройство используется с целью проверки переменного тока, поскольку при постоянном осветительный элемент не будет светиться даже при наличии напряжения. Предпочтительнее однополюсный указатель использовать для контроля фазных проводников, фаз в патроне, розетке, переключателе.

Однополюсный индикатор допускается применять до 1000В без средств защиты, в частности резиновых перчаток.

Из недостатков конструкции стоит выделить малую чувствительность. Наличие напряжения отображается лишь в том случае, если его мощность более 90В.

Двухполюсные индикаторные конструкции

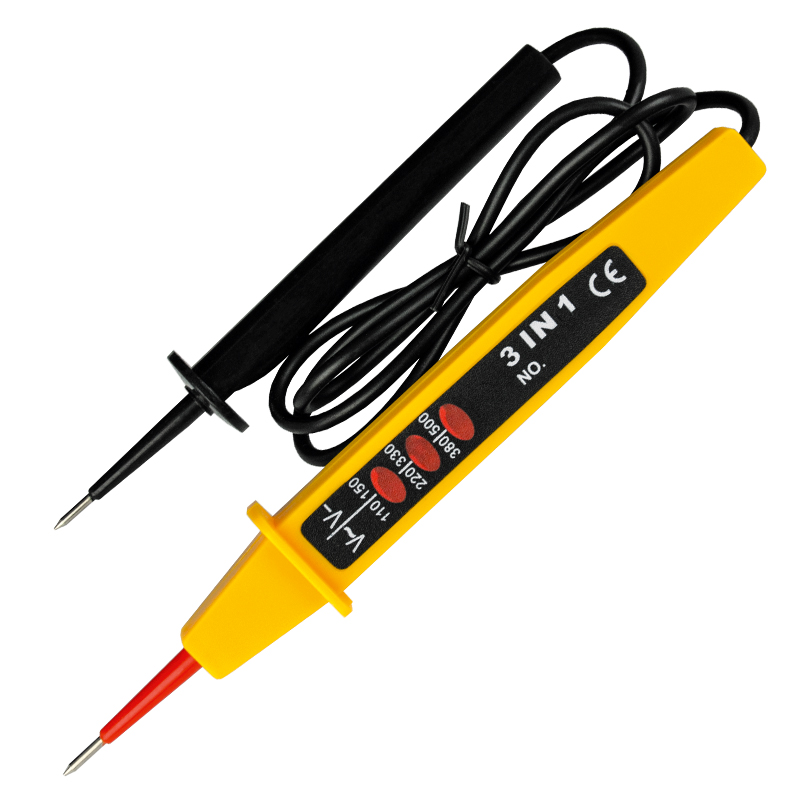

Двухполюсный индикатор

Такая конструкция включает в себя несколько отдельных частей, которые изготовлены из медного гибкого изолированного проводника и диэлектрического материала. Обе части соединены между собой.

Чтобы убедиться в наличии или отсутствии напряжения при помощи данной разновидности указателей, требуется прикоснуться к двум элементам устройства, между которыми должно проходить напряжение. Если напряжение есть, неоновая или светодиодная лампочка будут гореть под действием тока, протекающего через них.

Сила тока чрезвычайно мала и составляет всего несколько миллиампер. Однако этой величины достаточно, чтобы лампа выдавала устойчивый световой сигнал.

Для ограничения силы тока к лампе последовательно подсоединен резистор.

На основании этой конструкции изготовляются индикаторы, предназначенные для измерения значений напряжения. Они оснащены специальной светодиодной шкалой, которая имеет градуировку на конкретные значения напряжения.

Приборы, предназначенные для напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы. Загорается она в тот момент, когда сквозь ее контакты проходит емкостный ток зарядного конденсатора. Детали коммутируются согласно последовательной схеме подключения. Устройства с подобными конструктивными особенностями носят название высоковольтные. Их задача отслеживать показатели переменного напряжения. Какие-либо площадки для обеспечения заземления посредством человеческого тела отсутствуют.

Каждая модель имеет свои конструктивные особенности, но все они состоят из одинакового набора элементов: рабочая часть, в состав которой входит конденсатор, сигнальная лампа, корпус; изолирующая часть; рукоять указателя.

С целью обеспечения личной безопасности, использовать индикатор высокого напряжения можно только в резиновых перчатках. Перед эксплуатацией устройства требуется осмотреть его на предмет повреждений, убедиться в работоспособности и подаче сигнала.

Контроль осуществляется путем подноса к токоведущим частям устройства щупа, который при любых обстоятельствах находится под напряжением. Удостовериться в работоспособности можно с помощью мегомметра или источника повышенного напряжения. Указатель высокого напряжения можно проверить в гараже следующим образом: индикатор осторожно приблизить к одной из свечей работающего двигателя автомобиля, мопеда или мотоцикла.

С целью безопасного использования устройство запрещается заземлять, поскольку заземляющий провод может случайно прикоснуться к деталям под напряжением, что станет причиной поражения человека электрическим током. Высоковольтный указатель способен корректно отображать данные даже без подсоединения заземления.

Универсальные устройства

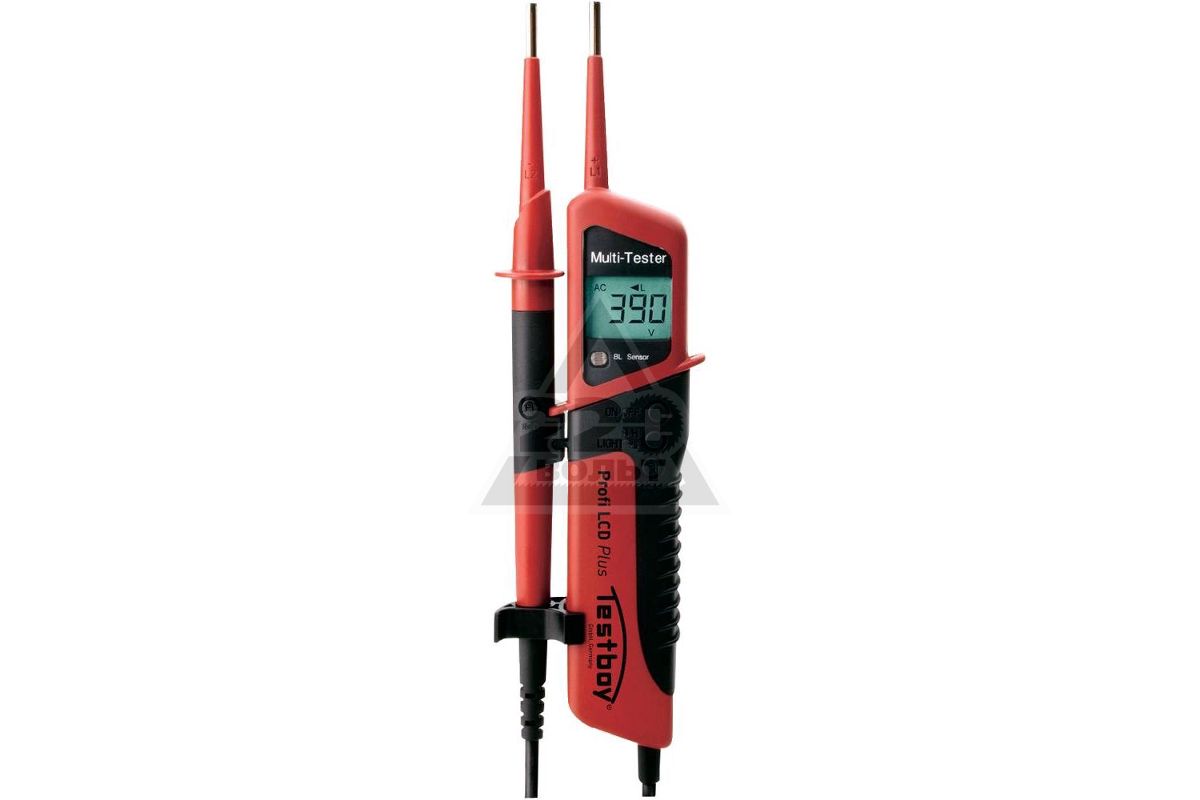

Комбинированный указатель напряжения

Такие конструкции используются с целью контроля фазы и нуля, а также для проверки напряжения и его значения. Величина для постоянного тока достигает не более 0,5кВ, а для переменного тока колеблется в диапазоне от 12 до 750 вольт. Устройства используются для прозвонки соединений в электрических коммуникациях.

Универсальный прибор дополнительно может оснащаться цифровым дисплеем, который отображает приблизительные данные. Несмотря на большое количество преимущественных особенностей, конструкция имеет низкую точность показаний. Основное достоинство – отсутствие источника питания.

Бесконтактные указатели необходимы для вычисления токопроводящих жил, находящихся под действием напряжения. Им вовсе не обязательно находиться на поверхности, могут быть скрыты в стенах или потолке. Особенность работы устройства – восприимчивость к электромагнитному переменному полю. Модели оснащены световой и звуковой индикацией.

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением. Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

  • Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
  • Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
  • Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

Указатель низкого напряжения | Заметки электрика

Уважаемые гости и постоянные читатели, приветствую Вас на страницах сайта «Заметки электрика».

Продолжаем изучать вопросы по электробезопасности, а в частности средства защиты, применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного электрооборудования.

Внимание!!! Прочитайте статью действие электрического тока на организм человека.

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

  • однополюсные
  • двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

Совсем недавно я обзавелся указателем напряжения «Контакт-55ЭМ». Переходите по ссылочке и читайте инструкцию о том, как им пользоваться.

Внимание!!! Проверять отсутствие напряжения на токоведущих частях с помощью контрольных ламп ЗАПРЕЩЕНО!!!



Из чего состоит двухполюсный указатель низкого напряжения?

Двухполюсный указатель низкого напряжения состоит из 2 корпусов. Корпуса выполняются из электроизоляционных материалов и содержат в себе элементы, которые реагируют на наличие напряжения в проверяемой цепи в виде звуковой или световой индикации.

Два корпуса соединяются между собой гибким проводом длиной не меньше 1 метра.

Размеры корпусов двухполюсного указателя напряжения не нормируется.

На каждом корпусе двухполюсного указателя напряжения крепится электрод-наконечник, длина неизолированной части которого не должна быть больше 0,7 (см).

Из чего состоит однополюсный указатель низкого напряжения?

Однополюсный указатель напряжения состоит, в отличие от двухполюсного, из одного корпуса. Аналогично, корпус должен быть выполнен из материалов, обладающих электроизоляционными свойствами.

В корпусе установлены следующие элементы:

  • электрод-наконечник
  • электрод для контакта пальцем
  • световая и звуковая индикация



Испытание указателя низкого напряжения

Указатели низкого напряжения (УНН) в процессе эксплуатации должны периодически проходить следующие электрические испытания:

  • испытание изоляции рукояток и проводов
  • испытание повышенным напряжением
  • определение напряжения индикации
  • измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей  в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).



Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение диэлектрических перчаток не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.

P. S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.
