Содержание

умывальники на пьедестале, стандартная ширина, с тумбой второй величины, габариты ракушки

Особенности выбора раковины

Прежде, чем приобретать раковину, необходимо выполнить определенные замеры. Для этого потребуется обычная рулетка, с помощью которой достаточно просто обмерить санузел. На основании полученных данных делают чертеж с обозначением места размещения всех предметов для ванной комнаты. Кроме того, план должен содержать указания размеров сантехники. Это даст возможность определить, сколько останется в комнате свободного пространства, от чего напрямую зависит удобство эксплуатации помещения.

Кроме антропометрических данных проживающих в квартире людей, в учет берется также специфика эксплуатации санузла. Так, чтобы была возможность подойти максимально близко к ванне, возле нее должна быть площадка для ног. Это же касается специфики размещения прибора на дополнительной подставке, или подвешиваемого к стене. Необходимо также позаботиться об удобстве уборки, для чего необходимо больше пространства, чем в обычных случаях. Вооружившись всеми этими данными, выяснить подходящие размеры раковины в ванную комнату намного легче.

Разновидности раковин по размеру

Используется следующая классификация по размеру умывальников в ванную комнату:

Мини-раковины
. Небольшие по размеру раковины, которыми оснащают ванные комнаты или туалеты.
Стандартные
. Обладают обычными параметрами и конфигурацией.
Комбинированные
. Здесь спаренное приспособление находится на тумбе-подставке. Также есть и другие комбинации.
Нестандартные
. Изготовляются только под заказ. Обычно применяются для меблировки ванных, оформленных в креативном стиле.

Определяясь с умывальником для ванной, внимание необходимо обращать на его высоту, глубину и ширину. Слишком большие размеры умывальника для ванной комнаты чревато загромождением пространства, которого обычно там не очень много. Чрезмерно маленькая раковина также не всегда является правильным решением: ее небольшая глубина или ширина может стать причиной разлета брызг во все стороны во время умывания. Как результат, нужда в уборке помещения будет возникать намного чаще.

Поход в магазин должен быть подготовленным: кроме составленной схемы ванной комнаты, необходимо захватить с собой рулетку, чтобы лично проверить размеры всех понравившихся вариантов. Дело в том, что информация в описании к товару не всегда корректна, а возвращать обратно товар с неподходящими параметрами – занятие довольно хлопотное. Особенно это касается ситуаций, когда речь идет о небольших санузлах.

Особенности стандартных размеров

Раковины шириной 40-50 сантиметров устанавливаются в крошечных ванных комнатах, как правило – в углу. Они зачастую предлагают вместе с тумбой, предназначенной для хранения ванных принадлежностей: шампуня, мыла, расчесок, гелей и т.д. Весьма популярны среди дачников.

50-60 сантиметров – наиболее распространенный размер. Такие умывальники присутствуют в большинстве ванных комнат. Смотрятся гармонично, удобны для ухода и чистки. На рынке множество моделей подобных размеров. Есть навесные, накладные, встраиваемые.

Умывальники шириной 60 сантиметров и выше используют, как правило, в современных многокомнатных квартирах, отличающихся просторностью помещений, или в частных домах. Часто имеют овальную форму.

Будет интересным: Как навсегда победить плесень в ванной и в душевой

Встречаются в особняках и загородных резиденциях умывальники шириной 90 сантиметров (такие размеры, кстати, допускаются у двойных раковин, которыми одновременно могут использовать сразу два человека). На это для особых любителей умываться с комфортом… Устанавливаются вместе с тумбой.

Подбор ширины

Как говорят специалисты, оптимальная ширина умывальника в ванной – 50-65 см. Слишком широкие изделия не уместны в обычных ванных комнат, занимая слишком много места. Особенно, если в квартире живет всего 1-2 человека. Однако если ванная большая, то и раковина должна быть соответствующей. Это позволит ей вписаться в общий дизайн помещения. В небольшой комнате лучше разместить компактную раковину шириной 30 см. Как правило, изделия данного типа традиционно применяются в офисах: дома такие миниатюрные изделия монтируют очень редко. Слишком уж они неудобны в эксплуатации. Ширина изделия напрямую влияет на то, какой будет монтажная платформа под смеситель.

В последнее время повышенным спросом пользуются сдвоенные раковины. Как правило, их покупают большие семьи, что упрощает утренние сборы на работу/на учебу. Изделия данного типа позволяют умываться и чистить зубы двум людям одновременно. Габариты раковин в ванную данного типа должны быть такими, чтобы дистанция между центрами умывальников превышала 90 см. Только в таком случае использование двойного умывальника не вызовет неудобств.

Крайне важно правильно разместить смесители в таких моделях: лучше, если они будут установлены не по центру каждого умывальника, а рядом. Изливы при этом разворачивают под прямым углом по отношению к соседнему элементу. Как результат, они будут располагаться под углом 45 градусов к стене.

Как установить пьедестал?

Установить ножку для раковины и умывальника можно по-разному. Первый способ — просто прикрепить его к стене. В этом случае пьедестал выполняет чисто декоративную роль, скрывая неприглядные трубы и сифоны под раковиной. Это наиболее популярный и часто используемый метод сборки, но в последние годы застройщики предпочитают другие решения.

Одним из таких решений является установка пьедестала для того, чтобы держать вес раковины — сегодня в строительных магазинах продается множество подвесных умывальников, которые благодаря используемым материалам и размеру отличаются значительным весом. Монтаж таких раковин без опоры может привести к поломке, поэтому в этом случае установка пьедестала несет в себе не только эстетическую, но и функциональную роль — он становится надежной опорой.

Выбор глубины

Как показала практика, самыми удобными считаются умывальники глубиной 48-61 см. Определяясь с этим параметром своей раковины, отталкиваются от средней длины руки членов семьи. Для этого достаточно просто вытянуть руку над раковиной. Нормальным считается результат, если противоположный срез чаши будет заканчиваться посередине ладони или напротив пальцев.

Глубина чаши умывальника также крайне важна: от этого размера умывальника для ванной зависит, будет ли расплескиваться текущая из смесителя вода. Отличным решением в этом отношении являются модели «тюльпан» и «полутюльпан».

Высота

Данный параметр для раковины в ванной можно выставлять по своему усмотрению. В первую очередь это касается навесных моделей, которые во время монтажа крепятся к задней стене помещения. Хотя и принято считать, что оптимальной высотой для умывальника является 80-85 см, однако на практике высота раковины от пола определяется по месту, в зависимости от предпочтений жильцов.

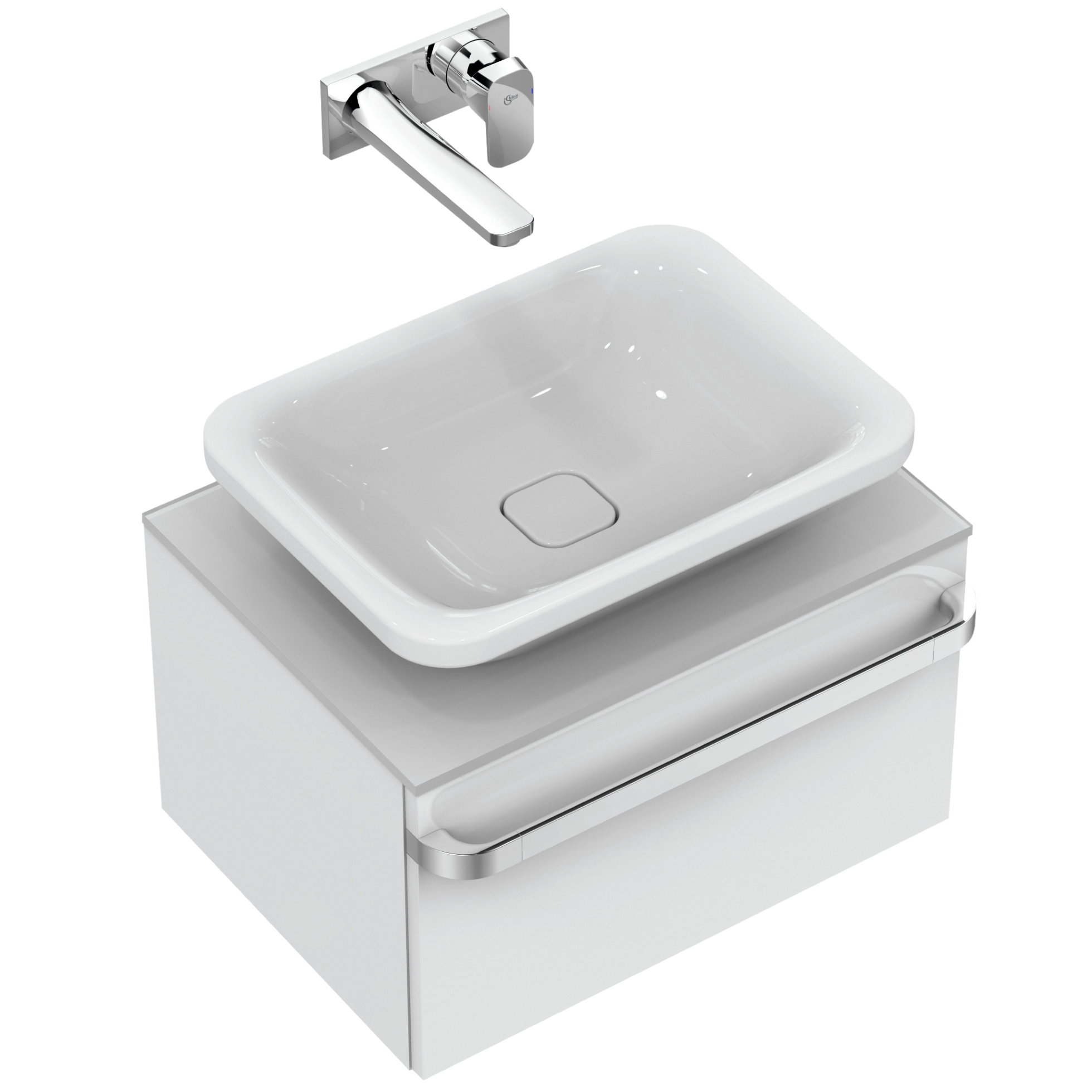

Размеры раковин в ванную комнату с тумбой фиксированы, поэтому эти популярные модели необходимо приобретать крайне внимательно. Дело в том, что под такими умывальниками нередко размещают стиральные машины, высоту которых необходимо учесть заранее (прочитайте: «Как установить раковину над стиральной машиной – подробная инструкция»). Также немаловажен аспект удобства. Так, для мужчин лучшей высотой тумбы с раковиной считается 94-102 см, для женщин — 82-93 см.

Как подобрать умывальник?

То, какой умывальник вам подойдет для ванной комнаты, определяет прежде всего количество свободного места в помещении. Также важно учитывать, где находятся точки ввода в канализацию, водопроводные стояки. Чтобы понять, подходит ли вам конкретная модель, можно действовать следующим образом:

Помните, что нельзя в ванной комнате размещать сантехническое оборудование «впритирку». Всегда оставляйте небольшой зазор между раковиной и ванной, иначе в конце ремонта можно обнаружить, что что-то не влезает на отведенное ему место. Кроме того, при монтаже мойки учитывайте, что она не должна закрывать доступ к шаровым кранам, счетчику, иначе при случае аварии придется тратить лишнее время на демонтаж мойки.

Классификация раковин для ванной комнаты по ширине

Одним из самых важных параметров умывальника является его ширина: именно она влияет на глубину разных моделей. Следует заметить, что диапазон глубины представленных в продаже изделий не такой широкий. Размеры раковины для ванной комнаты с тумбой, пьедесталом и других подставках являются статичными, и не могут быть изменены. Модели с настенным креплением в этом отношении более разнообразны.

Какие бывают раковины для ванной по ширине:

30-40 см
. Подобными габаритами чаще всего обладают минималистические угловые модели. Подобными изделиями обычно оснащаются небольшие санузлы. Если нужно установить приспособление для мытья рук в отдельном туалете, то используют именно этот рукомойник. Подобные решения часто встречаются в больших семьях, где ванная комната часто бывает занята. Миниатюрные раковины иногда комплектуются навесными тумбами подходящих параметров. Внутри подставки можно складывать бытовую химию и оснащение для уборки. Подобные подставки могут изготовляться по индивидуальному заказу.
50 см
. Самый популярный вариант для небольших и средних ванных помещений. Они на порядок удобнее в эксплуатации, чем предыдущие модели. Наиболее компактным и удобным считается навесной вариант данной раковины. В тех случаях, когда обстановка комнаты позволяет, можно применить раковину для ванной с тумбой, размеры которой подбираются в индивидуальном порядке. Подобные модели представлены в продаже в значительном разнообразии. Кроме навесных разновидностей, предлагаются встраиваемые, круглые, ассиметричные, овальные и другие модели.
60 см
. Раковины такой ширины обычно применяются в просторных ванных и совмещенных санузлах. Если места достаточно, всегда возникает желание заполнить его с пользой. Очень красиво смотрятся большие раковины углового типа. Их отличает удобство в эксплуатации, при достаточно компактном размещении.

Высота тумбы с раковиной для ванной комнаты должна быть такая, чтобы этого хватает для размещения коммуникаций. Там найдется место также для нескольких полок или ящиков под бытовую химию и другие практичные вещи. При этом помещение будет красивым и аккуратным. С другой стороны, под тумбой зачастую скапливается различная грязь. Навесные модели раковин в этом отношении более практичны.

Что касается изделий шириной 90 см, то они предназначены для санузлов и ванных комнат больших размеров. Превосходят их по ширине только двойные умывальники. Если места для такой габаритной сантехники достаточно, то ее стараются устанавливать на обширные тумбы. Некоторые габаритные образцы обладают шириной до 150 см.

Внешнее оформление

Среди стильной сантехники попадаются красивые дизайнерские виды умывальников. Хотя с виду они и удобны, но практика показывает обратное. Прежде, чем покупать такую модель, необходимо произвести тщательные замеры ее параметров. Сделать это не просто из-за сложной конфигурации дизайнерских раковин. Только точные размеры могут что-то сказать об удобстве использования. Что касается модных умывальников эргономичной формы, то их популярность объясняется не только внешней красотой. Изделия данного типа очень хорошо подходят для небольших ванных помещений. Стандартно они имеют форму неправильного овала с одним зауженным концом.

К подобному умывальнику желательно покупать и ванну соответствующей конфигурации. Это дает возможность установить узкую область конец раковины над идентичным участком ванны. В итоге значительно экономится пространство, хотя размеры ванны и умывальника будут достаточно приличными. Это делает их использование очень удобным. Что касается расположения умывальника над стиральной машиной, то на практике это встречает некоторые препятствия. Раковину в таком случае приходится поднимать достаточно высоко, что не всегда позволяет стандартная высота тумбы с раковиной. Кроме того, его глубины хватает для плотной установки.

Желательно достигать того, чтобы бортик раковины выступал за край стиральной машины. Специально для решения проблемы с высотой была выпущена модель умывальника со специальной широкой полочкой. Ее можно разместить с любой стороны от чаши, в зависимости от того, где будет установлена стиральная машина. Полка играет роль своеобразной крыши, под которой прячется бытовой прибор.

Определяясь с размерами умывальника с тумбой в ванную, важно не забывать о детях (если они есть в семье). В небольшом возрасте малыши обычно не могут дотянуться до «взрослого» умывальника, а ставить из-за этого модель небольшой высоты нецелесообразно с практической точки зрения. Все равно придется ее убирать через несколько лет. В такой ситуации проще обзавестись небольшим стульчиком или табуретом, чтобы малыш мог взбираться на него во время умывания и чистки зубов. На ножки стульчика необходимо установить резиновые наконечники, которые будут препятствовать скольжению по гладкой плитке.

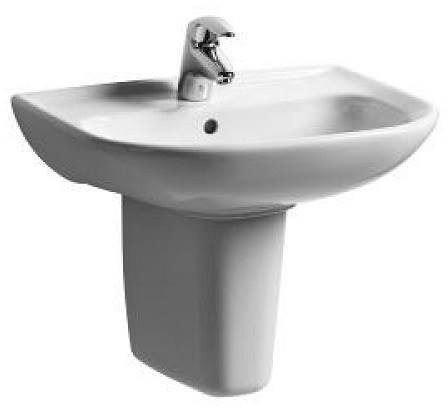

Критерии выбора пьедестала или полупьедестала.

Однако в независимости от того, какой тип конструкции предпочтет клиент, стоит отметить несколько моментов, на которые необходимо обратить внимание при выборе.

Материал изделия.

Самыми популярными материалами, из которых изготавливают подобного типа конструкции, являются:

Керамика (или её разновидность санфаянс) – это наиболее популярные материалы в производстве сантехники, основными преимуществами которых являются легкость, прочность, надежность и долговечность. При этом современные производители сантехники наделяют свои устройства дополнительными функциями, например, грязеотталкивающими свойствами, которые достигаются благодаря специальной системе шлифовки. Такая шлифовка позволяет сделать поверхность настолько гладкой, что грязь просто будет стекать с нее.

Фарфор – внешне похож на санфаянс, однако по своим характеристикам отличается от него повышенной прочностью и благодаря своей плотности (плотность фарфора значительно выше, чем плотность фаянса) не впитывает посторонние запахи, легче моется и на нем реже образуется налет. Искусственный камень – это современный материал, выполненный из полимеров, который внешне напоминает натуральный мрамор. Особенностью данного состава является возможность покрытия изделия препаратами на основе серебра, которые обладают антибактериальными свойствами.

Сталь – один из самых прочных материалов для изготовления сантехнических устройств, при этом благодаря своей легкости изделию из стали можно придать любую даже самую необычную форму. Подобное качество особенно ценят владельцы квартир, дизайн которых выполнен в стиле эклектики.

Высота изделия.

От высоты изделия напрямую зависит степень удобства использования умывальника. Наиболее комфортной высотой считается 80-85 сантиметров, поэтому пьедестал стоит выбирать высотой от 65 до 75 сантиметров, высота же полупьедестала должна быть от 30 до 40 сантиметров.

Сочетаемость раковины и пьедестала.

Помимо технических характеристик следует обратить внимание и на внешнюю сочетаемость, в случае, если умывальник обладает округлой формой, то и «ножка» должна ей соответствовать и избегать четких геометрических форм и углов. Многие фирмы-производители выпускают сразу комплект из умывальника и его «держателя», и в случаях, если не требуется какой-то уникальный дизайн или функционал раковины, лучше воспользоваться готовым решением и приобрести подобный комплект. При этом нужно отметить, что стоимость комплекта не сильно превышает стоимость отдельного устройства, а зачастую выходит даже дешевле.

Способ крепления.

Выделяют 2 типа наиболее часто используемых креплений: конструкция может крепиться к полу, и на нее будет устанавливаться раковина, либо и она и умывальник будут крепиться к стене. Последний вариант является наиболее предпочтительным, в связи с тем, что установка к стене будет значительно проще. При этом стоит отметить, что крепление у стены является более надежным способом установки конструкции за счет того, что пьедестал ставится вплотную к стене.

Страна — производитель.

Наиболее популярными странами, производящими сантехническое оборудование, являются Италия, Польша, Чехия. Выбирая оборудование, выполненное в одной из этих стран, можно быть уверенным в качестве продукта.

Дополнительные возможности.

На сегодняшний день к сантехнике предъявляются повышенные требования. Помимо материала, из которого она изготовлена, и внешнего вида, производители стараются придать своим изделиям большую функциональность. Так современные устройства могут обладать встроенным полотенцедержателем, быть украшены декоративными элементами, вставками из металла под золото или серебро и даже дерева, фигурными изгибами.

Что говорят строительные нормы

Хозяевам частных жилищ предоставляется достаточно большая свобода в планировке размещения сантехники в ванной. Однако отдельные нормативы все же присутствуют. Как правило, они призваны регулировать строительные параметры санузлов.

Кроме того, там содержатся рекомендации относительно дистанции между отдельными сантехническими изделиями:

Габариты санузла в жилых и общественных объектах определены, как 80х120 см. Высота потолка – от 250 см.
В расположенных внутри мансарды санузлах унитаз разрешается устанавливать не ближе, чем в 100-110 см от угловых стен. В противном случае отправлять естественные надобности будет неудобно.
При использовании распашной двери ее полотно при открывании выходит наружу.
Коридор, ведущий в помещение, может иметь высоту от 210 см.

Современное оформление совмещенных санузлов, наряду с традиционной сантехникой, допускает установку таких объектов, как душевая кабина, биде и пр.

Рекомендации по этому поводу следующие:

Пространство от ванной или душевой кабины до другого элемента – от 70 см. Как результат, человек получает необходимую свободу перемещения.
Унитаз и биде должно разделять пространство в 25 см. Это позволит без помех совершать гигиенические процедуры.
Унитаз должен иметь перед собой площадку не менее 60 см. Размеры зазора с обеих его сторон – от 25 см.
Передний срез умывальника и любые другие неподвижные предметы в ванной должно разделять пространство от 70 см.

Данные правила составлены для регулировки проектирования на территории всей страны. Они позволяют заранее рассчитать размеры умывальника для ванной с тумбой и без тумбы. Что касается помещений, предназначенных для инвалидов и людей с проблемами в движении, то в этих случаях действуют другие строительные предписания. Это напрямую относится к планировке и обустройству санитарных помещений, где будут обслуживаться такие люди.

Для санузлов общественного назначения, которыми пользуются инвалиды, применяются следующие нормативы:

Ширина – от 160 см.
Длина – от 180 см.

В местах постоянного проживания людей, имеющих различные проблемы с передвижением, длину санузла по возможности увеличивают до 220 см. Что касается совмещенных санузлов, то требования к их длине и ширине идентичны (минимум – 220 см). Для удобства внутри них монтируют специальные поручни. По распашным дверям правило не меняется – они должны открываться наружу (однако лучше установить раздвижную модель).

Что касается размеров раковины с тумбой для ванной, то они должны быть точно выверены. В некоторых случаях такие модели лучше вообще не использовать. В первую очередь это касается ситуаций, когда в доме живет инвалид на коляске. Более удобным для него будет умывальник подвесного типа, установленный на небольшой высоте. Чтобы с оформлением переделки не возникло никаких проблем, проект нужно составлять в соответствии с этими стандартами.

умывальники на пьедестале, стандартная ширина, с тумбой второй величины, габариты ракушки

Выбирать размер раковины следует, исходя из габаритов ванной комнаты и стиля, в котором она выполнена

Покупка мебели и сантехнического оборудования – непростой процесс, как может показаться на первый взгляд.

Чтобы приобретения гармонично вписались в интерьер, а также были удобны в эксплуатации, к их выбору необходимо подойти со всей ответственностью. Особенно, если речь идёт об обустройстве ванной или санузла. Эти помещения могут быть оформлены в любом стиле и иметь разную площадь, но точно должны быть функциональными и вмещать все необходимые приспособления. Именно поэтому размеры раковины для ванной комнаты играют главную роль при её выборе.

Содержание материала:

Оптимальная ширина раковины: как определить

Прежде чем покупать умывальник, рекомендуется составить рисунок ванной комнаты в масштабе. Необходимо отметить все предметы, размещение которых планируется в помещении. В том числе и саму раковину. Наглядная схема поможет определить габариты умывальника и удачность его расположения.

В первую очередь следует подумать о ширине раковины. От этого параметра зависит удобство её эксплуатации.

Перед покупкой раковины рекомендуется составить ее чертеж на бумаге, указав размеры всех элементов

Умывальники можно условно разделить на несколько видов:

Компактные (35 – 45 см). Предназначены для споласкивания рук, т.к. обычное умывание в такой раковине затруднительно. Чаще всего конструкции маленького размера устанавливаются в санузле или небольшой ванной комнате.
Стандартные (50-65 см). Такая ширина не позволяет брызгам воды разлетаться по всей комнате. Подойдут для ванной со стандартными размерами.
Широкие (65-90 см). Отличный вариант для просторной уборной.
Расширенные (от 90 см). Такие умывальники чаще всего представляют собой сдвоенные конструкции, предназначенные для одновременного использования несколькими людьми. Подходят только для больших помещений.

Определившись с шириной раковины, следует обратить внимание на другой немаловажный параметр – высоту.

Размеры умывальников: выбираем высоту расположения

Высота раковины должна обеспечивать комфортное проведение гигиенических процедур для всех членов семьи. Проблема с выбором может возникнуть из-за того, что у людей, проживающих в доме, разный рост. В этом случае придется остановиться на среднем показателе, который принято считать оптимальным как для мужчин, так и для женщин.

80 – 85 см – высота, на которой специалисты рекомендуют устанавливать умывальник. При этом верхняя часть зеркала (или навесного шкафчика) должна располагаться на расстоянии 190 см от уровня пола.

Выбирая высоту раковины, следует ориентироваться на рост жильцов дома

Если же в доме проживают только взрослые крупные люди, уровень сантехники может быть и выше. Однако не имеет смысла «задирать» конструкцию, если в квартире находятся лица, обладающие разным ростом. Для малышей рекомендуется устанавливать детский умывальник (низкий). Если такой возможности нет, рядом с раковиной следует поставить небольшой стульчик, чтобы сделать использование оборудования комфортным и для них.

Для лиц разного пола идеальная высота умывальника несколько отличается:

95 – 100 см – для мужчин;
80 – 95 см – для женщин.

Добиться идеальной высоты можно, установив специальную модель умывальника. Например, прикрепив подвесную конструкцию при помощи кронштейнов. Также можно приобрести раковину с тумбой: некоторые виды имеют регулируемые ножки, благодаря которым высота умывальника изменяется на 7 – 10 см.

Размер раковины для ванной с тумбой или без неё: выбираем глубину

Глубина умывальника – еще один важный параметр, от которого зависит, комфортным ли будет использование сантехнического оборудования. Например, при небольшой величине данного параметра брызги воды будут разлетаться по всему помещению.

Говоря о глубине раковины, подразумевают один из двух параметров:

Расстояние от края умывальника до стены;
Высота самой чаши.

Выбирать раковину нужно такой глубины, чтобы она не мешала свободному передвижению по ванной комнате

Если за глубину принимать расстояние до стены, оптимальными показателем будет значение от 48 до 62 см. Рекомендуемая высота чаши – от 13 до 15 см.

Определить, является ли раковина идеальной по данному параметру можно без помощи рулетки. Достаточно прислониться к умывальнику и вытянуть руку параллельно полу. Если задняя стенка конструкции находится на уровне пальцев или середины ладони, данная модель – стандарт комфорта.

Все необходимые размеры можно найти в техническом паспорте оборудования. Расшифровать их просто. Например, в записи 550х480х150 первое число говорит о ширине изделия, второй параметр – о расстоянии до стены, последний – о глубине чаши.

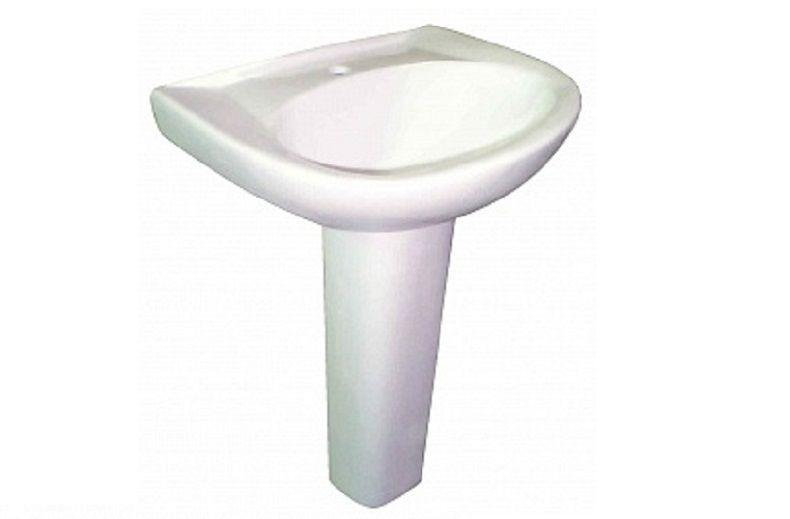

Пьедестал для раковины: размеры и разнообразие моделей

Остановив свой выбор на умывальнике с пьедесталом, следует обратить внимание на размер всей конструкции, который складывается из величины чаши и высоты ножки. Лучше всего приобретать эту модель в магазине, чтобы иметь возможность присмотреться к витринному образцу. Высота пьедестала варьируется от 60 до 85 см в зависимости от производителя.

Размеры ножки записываются тремя числами. Например, в обозначении 640х215х200 первая величина говорит о высоте колонны, вторая и третья – о её длине и ширине. Если возникают вопросы при расшифровке параметров, следует обратиться к продавцу за помощью.

Существует широкое разнообразие пьедесталов для раковины, отличающихся по высоте, форме, толщине и стилю

Это крайне важно: лишние сантиметры не позволят сантехнике поместиться в комнате.

Пьедестал для умывальников чаще всего изготавливают из следующих материалов:

Фаянс. Доступное по стоимости, но наименее устойчивое к механическим повреждениям изделие. Однако если фаянсовая раковина-тюльпан используется аккуратно, конструкция прослужит долгие годы.
Фарфор. Обладает высокими эксплуатационными показателями, которые объясняют значительную стоимость этого материала. Фарфоровый рукомойник не треснет от падения на него тяжелого предмета.
Полуфарфор. Представляет собой смесь компонентов. Полуфарфоровые умывальники менее прочны, но также достаточно долговечны.

Раковины с пьедесталом имеют множество нестандартных моделей, которые не только украсят ванную комнату, но и позволят оптимально расположить необходимую сантехнику в маленьком помещении. Например, большой популярностью пользуются умывальники в виде ракушек, которые отличаются изысканностью формы.

Ещё одно оригинальное решение: приобретение ванной и раковины в виде овала неправильной формы. Располагают сантехнику таким образом, чтобы зауженные концы конструкций находились друг над другом. Размеры данного оборудования могут быть выше стандартных, однако комната при этом не будет казаться тесной и загромождённой.

Как определить размеры раковины для ванной комнаты (видео)

Выбирая умывальник, следует опираться не только на эстетические предпочтения, но и на размеры конструкции. Особенно это касается нестандартных моделей, ведь даже самые компактные раковины-ракушки не всегда гармонично вписываются в помещение. Умывальник – самое важное оборудование в ванной комнате, поэтому при покупке нужно учитывать все параметры. И помнить, что в первую очередь он должен быть удобным, а не модным или навороченным.

Подходящая раковина в ванную комнату: размеры и вид (фото примеров)

Умывальник керамический второй величины гост 30493 96.

ГОСТ 30493-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Типы и основные размеры
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)
Предисловие
1 РАЗРАБОТАН Научно-исследовательским институтом строительной керамики (НИИстройкерамика)
ВНЕСЕН Минстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 11 декабря 1996 г.
За принятие проголосовали

Наименование государства	Наименование органа государственного управления строительством
Азербайджанская Республика	Госстрой Азербайджанской Республики
Республика Армения	Министерство градостроительства Республики Армения
Республика Беларусь	Госстрой Республики Беларусь
Республика Казахстан	Минстрой Республики Казахстан
Кыргызская Республика	Госстрой Кыргызской Республики
Республика Молдова	Департамент архитектуры и строительства Республики Молдова
Российская Федерация	Госстрой России
Республика Таджикистан	Госстрой Республики Таджикистан
Республика Узбекистан	Госкомархитектстрой Республики Узбекистан

3 ВЗАМЕН ГОСТ 75-82, ГОСТ 21485.

4-76, ГОСТ 21485.5-76, ГОСТ 22847-85, ГОСТ 23759-85, ГОСТ 26901-86
4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1998 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 30 декабря 1997 г. № 18-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ
Типы и основные размеры
CERAMIC SANITARY WARE
Types and principal dimensions
Дата введения 1998-01-01Настоящий стандарт распространяется на санитарные керамические (фарфоровые, полуфарфоровые и фаянсовые) умывальники, пьедесталы для умывальников, унитазы, смывные бачки, биде, писсуары и устанавливает их типы и основные размеры.
Изделия санитарные керамические предназначаются для установки в санитарных узлах, в бытовых и других помещениях зданий различного назначения, в санитарных узлах речных и морских судов и железнодорожных вагонов.
Требования раздела 3 являются обязательными, остальные — рекомендуемыми и могут уточняться по согласованию между изготовителем и потребителем (заказчиком).

В Настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 13449-82 Изделия санитарные керамические. Методы испытаний
ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия
ГОСТ 21485-94 Бачки смывные и арматура к ним. Общие технические условия3.1 Изделия санитарные керамические (умывальники, унитазы, смывные бачки, биде, писсуары) изготавливают следующих типов в соответствии с требованиями настоящего стандарта по утвержденным рабочим чертежам.
Элементы основных изделий приведены в приложении А.
3.2 Форма изделий настоящим стандартом не регламентируется.
3.3 Умывальники
3.3.1 Типы умывальников
Умывальники выпускают следующих типов:

— полукруглые, овальные, прямоугольные, трапециевидные со спинкой или без спинки;
— угловые со спинкой или без спинки и с переливом или без перелива, со срезанным углом;
— хирургические и парикмахерские без спинки.
3.3.2 Основные размеры полукруглых, овальных, прямоугольных и трапециевидных умывальников приведены в таблице 1 и на рисунке 1.

Таблица 1 В миллиметрах

Величина умывальника	L	В	Н	l
Величина умывальника	L	не менее		l
1-я	400-500	300	135	180
2-я	550	420
3-я	600	450	150	180-200
4-я	650	500; 455*
5-я	700	600
* Допускается для умывальников со встроенными установочными поверхностями

Рисунок 1 — Умывальник

А — А

Рисунок 2 — Умывальник для железнодорожных вагонов
3.

3.3 Основные размеры угловых, хирургических и парикмахерских умывальников приведены в таблице 2 и на рисунках 2 и 3.
Таблица 2 В миллиметрах

Типы умывальников	В	L	H, не менее	l	Е
Угловые: без спинки	495	625	185	310	430
со спинкой	470	608	130	253	430
с переливом	492	625	166	310	430
со срезанным углом	390	544	166	190	205
Хирургические	590	650	190	180	—
Парикмахерские	590	650	190	180	—

А-А

* Отверстие Г — только в парикмахерском умывальнике.

Рисунок 3 — Умывальник хирургический и парикмахерский
3.3.4 Полукруглые, опальные, прямоугольные и трапециевидные умывальники изготавливают с отверстиями в полочках для установки смесительной арматуры или без них, о чем должно быть указано в заказе потребителя.

Размеры отверстий, их расположение и число в зависимости от типа смесительной арматуры должны соответствовать указанным на рисунке 5.
3.3.5 Угловые и хирургические умывальники изготавливают без отверстий в полочке. Размеры отверстия в полочке парикмахерского умывальника для смесителя указаны на рисунке 3.
3.3.6 Размеры отверстия в чаше умывальника для установки выпуска должны соответствовать указанным на рисунке 6.
3.3.7 Конфигурация верхней поверхности керамического пьедестала должна соответствовать конфигурации нижней поверхности чаши умывальника, для которого предназначается пьедестал (рисунок 4).

Рисунок 4 — Керамический пьедестал для умывальника
Для центрального смесителя

Для смесителя с нижней камерой смешения

Рисунок 5 — Расположение и размеры отверстий в полочках умывальников для установки смесителей

Рисунок 6 — Размеры отверстия в чаше умывальника для установки выпуска
3.

4 Унитазы
3.4.1 Типы унитазов
Унитазы выпускают следующих типов:
— тарельчатый с косым выпуском с цельноотлитой полочкой;
— тарельчатый с прямым выпуском с цельноотлитой полочкой;
— тарельчатый с косым выпуском без цельноотлитой полочки, в том числе детский;
— тарельчатый с прямым выпуском без цельноотлитой полочки, в том числе детский;
— козырьковый с косым выпуском с цельноотлитой полочкой;
— козырьковый с косым выпуском без цельноотлитой полочки;
— воронкообразный с прямым выпуском с цельноотлитой полочкой;
— воронкообразный с косым выпуском с цельноотлитой полочкой;
— воронкообразный с прямым выпуском без цельноотлитой полочки;
— воронкообразный с косым выпуском без цельноотлитой полочки.
3.4.2 Основные размеры унитазов приведены в таблице 3 и на рисунках 7 и 8.

3.4.3 Унитазы, устанавливаемые в санитарных узлах железнодорожных вагонов, приведены на рисунке 9.
3.4.4 Для крепления унитазы должны иметь отверстия:
— два или четыре, о чем должно быть указано в заказе — в унитазах, устанавливаемых в санитарных узлах бытовых помещений;
— три — в унитазах, устанавливаемых в санитарных узлах железнодорожных вагонов.

По требованию потребителя унитазы допускается изготавливать без отверстий для крепления.
Таблица 3 В миллиметрах

Виды унитазов	H	h	h2	L	l	l1	B	b
С цельноотлитой полочкой	370 и 400	320 и 350	150	Не менее 605*	330	435	340 и 360	260
Без цельноотлитой полочки	370 и 400	320 и 350	150	460	330	435	340 и 360	260
Детские	335	285	130	405	280	380	290	210
* По согласованию потребителя и изготовителя допускается изготавливать унитазы длиной 575 мм.

Рисунок 7 — Унитаз с цельноотлитой полочкой


А	Б

Приставная полочка

Рисунок 8 — Унитаз с приставной полочкой

Тип УнЖ1	Тип УнЖ2

Рисунок 9 — Унитазы, устанавливаемые в санитарных узлах железнодорожных вагонов
3.5 Смывные бачки
3.5.1 Смывные бачки выпускают следующих типов:
— смывной, устанавливаемый на унитазе с боковым или верхним пуском;
— смывной низкорасполагаемый, среднерасполагаемый и высокорасполагаемый с боковым пуском.
3.5.2 Основные размеры смывного бачка должны соответствовать указанным на рисунке 10.

Рисунок 10 — Бачок смывной высокорасполагаемый с боковым пуском
По согласованию потребителя и изготовителя допускается изготавливать бачки других размеров, взаимно увязанные с присоединительными размерами унитазов, наполнительной и спускной арматуры и обеспечивающие потребительские свойства изделия.
3.5.3 Смывные бачки должны соответствовать требованиям ГОСТ 21485.
3.5.4 Отверстия в бачках, для спускной арматуры и крепления к унитазам принимаются по рабочим чертежам.
3.6 Биде
3.6.1 Типы биде
Биде выпускаются следующих типов:
1 — без перелива;
2 — с переливом.
3.6.2 Основные размеры биде приведены в таблице 4 и на рисунке 11.

Рисунок 11 — Биде
Таблица 4 В миллиметрах

Типы биде	L	l	В	Н	h
1	640	180	360	380	200
2	600	180	350	398	200

6.3 Размеры отверстий, их расположение и число, в зависимости от типа смесительной арматуры и выпуска, должно соответствовать указанным на рисунке 12.
Расположение и размеры отверстий в полочке биде для установки водоразборной арматуры
Исполнение 1

Исполнение 2 (по требованию потребителя)

Размеры отверстия в чаше биде для установки выпуска

* Допускается изготавливать с одним отверстием.
Рисунок 12 — Расположение и размеры отверстий в биде для установки выпуска
По согласованию с потребителем допускается изготавливать биде с одним отверстием в полочке для установки водоразборной арматуры.
3.7 Писсуары
3.7.1 Типы писсуаров
Писсуары выпускаются следующих типов:
— настенный с цельноотлитым сифоном типа 1;
— настенный с цельноотлитым сифоном типа 2;
— настенный без цельноотлитого керамического сифона.
3.7.2 Основные размеры писсуаров должны соответствовать указанным на рисунке 13.

Рисунок 13 — Писсуар
3.

8 Предельные отклонения габаритных размеров и других размеров более 50 мм должны быть от +2, 5 до -3 %. Отклонения размеров 50 мм и менее, за исключением указанных на рисунках 5 и 12, должны устанавливаться в рабочих чертежах.
3.9 Условное обозначение изделий должно состоять из первых одной или двух букв изделия, обозначения типа (1, 2, 3 или 4), числа, указывающего величину умывальника, букв: Д — для детских унитазов, С — для умывальников со спинкой, бС — для умывальников без спинки, п — для умывальников с переливом, СУ — для умывальников со срезанным углом, вп — для бачков с верхним пуском, бп — для бачков с боковым пуском, Ф — для фарфоровых изделии, пф — для полуфарфоровых изделий, фс — для фаянсовых изделий и обозначения настоящего стандарта.
Пример условного обозначения умывальника прямоугольного, третьей величины, со спинкой, фарфорового:
УмПрЗСФ ГОСТ 30493-96
То же, умывальника углового, со срезанным углом, полуфарфорового:
УмУгСУпф ГОСТ 30493-96
То же, унитаза тарельчатого, с прямым выпуском, без цельноотлитой полочки, фарфорового:
УнТПФ ГОСТ 30493-96
То же, унитаза детского, с косым выпуском, фарфорового:
УнТДФ ГОСТ 30493-96
То же, бачка смывного низкорасполагаемого, с верхним пуском, фарфорового:
БНвпФ ГОСТ 30493-96
То же, писсуара с цельноотлитым сифоном типа 1, фарфорового:
ПС1Ф ГОСТ 30493-96
То же, писсуара без цельноотлитого керамического сифона полуфарфорового:
Ппф ГОСТ 30493-96
3.

10 Сортность устанавливают по показателям внешнего вида по ГОСТ 15167.
Приставная полочка не подлежит подразделению на сорта.
3.11 Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя — по ГОСТ 15167.
Методы испытаний — по ГОСТ 13449.Унитаз устанавливают в специально подготовленное место: постамент крепят двумя или четырьмя болтами или шурупами в зависимости от конструкции унитаза на деревянную площадку или закрепляют цементным раствором.
На унитаз с цельноотлитой полочкой бачок прикрепляют болтами к полочке унитаза.
При монтаже бачка, смонтированного на отдельной полочке резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.
Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже перелива.
Установка умывальника на металлических кронштейнах
На предварительно размеченную стену устанавливают два кронштейна (па шурупах, болтах или методом пристрелки) на расстоянии, соответствующем размеру между крепежными отверстиями умывальника.

Умывальник устанавливают на кронштейны и закрепляют его задний борт скобой или иным способом, обеспечивающим нагрузку на передний край не менее 1, 5 кН (150 кгс) от опрокидывания.
Установка умывальника на пьедестале на болтах
На предварительно размеченную стену устанавливают два болта на расстоянии, соответствующем размеру между крепежными отверстиями на задней установочной поверхности умывальника.
Умывальник устанавливают на пьедестал и закрепляют на болтах к стене.
Крепление должно обеспечивать нагрузку на передний край умывальника не менее 1, 5 кН (150 кгс) от опрокидывания.(справочное)Таблица А1

Наименование элемента	Номер элемента на рисунке А1
Передний борт	1
Задняя стенка	2
Арматурная панель	3
Углубление для мыла (мыльницы)	4
Чаша	5
Наружная стенка изделия	6
Отверстие для стока (внутри)	7
Отверстие для стока (снаружи)	8
Переливной канал	9
Переливное отверстие (перелив)	10
Опорное ребро	11
Монтажные отверстия	12
Отверстия для арматуры	13
Отверстие для подачи промывной воды	14
Смывающий венец (кольцо)	15
Распределитель воды	16
Тарелка	17
Канал	18
Выходное отверстие	19
Выходной штуцер	20
Постамент	21
Карман	22
Водяной затвор	23
Крышка бачка	24

Бачок смывной

Унитаз

Биде

Писсуар

Рисунок А1, лист 1
Умывальник

Мойка (раковина)

Ванна
Рисунок А1, лист 2
Ключевые слова: изделия санитарные керамические, унитазы, умывальники, бачки, биде, писсуары
СОДЕРЖАНИЕ

гост 30494-96 межгосударственный стандарт здания жилые и общественные.

параметры микроклимата в помещениях межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в строительстве (мнткс) »

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Издание официальное

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС) Москва

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом строительной керамики (НИИстрой-керамика)

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной Научно-технической Комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 11 декабря 1996 г.

3 ВЗАМЕН ГОСТ 755-82, ГОСТ 21485.4-76, ГОСТ 21485.5-76, ГОСТ 22847-85, ГОСТ 23759-85, ГОСТ 26901-86, СТ СЭВ 1002-78

4 Постановлением Минстроя России от 30 декабря 1997 г. № 18-76 межгосударственный стандарт ГОСТ 30493-96 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

5 ПЕРЕИЗДАНИЕ. Июль 2006 г.

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Минстроя России

к ГОСТ 30493-96 Изделия санитарные керамические. Типы и основные размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ Типы и основные размеры

Ceramic sanitary ware. Types and principal dimensions

Дата введения 1998-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на санитарные керамические (фарфоровые, полуфар-форовые и фаянсовые) умывальники, пьедесталы для умывальников, унитазы, смывные бачки, биде, писсуары и устанавливает их типы и основные размеры.

Изделия санитарные керамические предназначаются для установки в санитарных узлах, в бытовых и других помещениях зданий различного назначения, в санитарных узлах речных и морских судов и железнодорожных вагонов.

Требования раздела 3 являются обязательными, остальные — рекомендуемыми, и могут уточняться по согласованию между изготовителем и потребителем (заказчиком).

2 НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 13449-82 Изделия санитарные керамические. Методы испытаний ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия ГОСТ 21485-94 Бачки смывные и арматура к ним. Общие технические условия

3 ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

3.1. Изделия санитарные керамические (умывальники, унитазы, смывные бачки, биде, писсуары) изготавливают следующих типов в соответствии с требованиями настоящего стандарта по утвержденным рабочим чертежам.

Элементы основных изделий приведены в приложении А.

3.2 Форма изделий настоящим стандартом не регламентируется.

3.3. Умывальники

3.3.1 Типы умывальников

Умывальники выпускают следующих типов:

Полукруглые, овальные, прямоугольные, трапециевидные со спинкой или без спинки;

Угловые со спинкой или без спинки и с переливом или без перелива, со срезанным углом;

Хирургические и парикмахерские без спинки.

3.3.2 Основные размеры полукруглых, овальных, прямоугольных и трапециевидных умывальников приведены на рисунке 1 и в таблице 1.

Издание официальное

-1

Рисунок 1 — Умывальник

Т аблица 1

В миллиметрах

* Допускается для умывальников со встроенными установочными поверхностями.

3.3.3 Основные размеры угловых, хирургических и парикмахерских умывальников приведены в таблице 2 и на рисунках 2, 3.

В миллиметрах

3.3.4 Полукруглые, овальные, прямоугольные и трапециевидные умывальники изготавливают с отверстиями в полочках для установки смесительной арматуры или без них, о чем должно быть указано в заказе потребителя.

Размеры отверстий, их расположение и число, в зависимости от типа смесительной арматуры, должны соответствовать указанным на рисунке 5.

Рисунок 2 — Умывальник для железнодорожных вагонов

* Отверстие Г — только в парикмахерском умывальнике.

Рисунок 3 — Умывальник хирургический и парикмахерский

Для центрального смесителя

Для смесителя с нижней камерой смешения

Рисунок 5 — Расположение и размеры отверстий в полочках умывальников для установки смесителей

3. 3.5 Угловые и хирургические умывальники изготавливают без отверстий в полочке. Размеры отверстия в полочке парикмахерского умывальника для смесителя указаны на рисунке 3.

3.3.6 Размеры отверстия в чаше умывальника для установки выпуска должны соответствовать указанным на рисунке 6.

3.3.7 Конфигурация верхней поверхности керамического пьедестала должна соответствовать конфигурации нижней поверхности чаши умывальника, для которого предназначается пьедестал (рисунок 4).

3.4 Унитазы

3.4.1 Типы унитазов

Унитаз тарельчатый с косым выпуском с цельноотлитой полочкой;

Унитаз тарельчатый с прямым выпуском с цельноотлитой полочкой;

Унитаз тарельчатый с косым выпуском без цельноотлитой полочки, в том числе детский;

Унитаз тарельчатый с прямым выпуском без цельноотлитой полочки, в том числе детский;

Унитаз козырьковый с косым выпуском с цельноотлитой полочкой;

Унитаз козырьковый с косым выпуском без цельноотлитой полочки;

Унитаз воронкообразный с прямым выпуском с цельноотлитой полочкой;

Унитаз воронкообразный с косым выпуском с цельноотлитой полочкой;

Унитаз воронкообразный с прямым выпуском без цельноотлитой полочки;

Унитаз воронкообразный с косым выпуском без цельноотлитой полочки.

3.4.2 Основные размеры унитазов приведены на рисунках 7,8 и в таблице 3.

Рисунок 6 — Размеры отверстия в чаше умывальника для установки выпуска

Унитазы выпускают следующих типов:

А А

А

Приставная полочка

Таблица 3

В миллиметрах

3.4.3 Унитазы, устанавливаемые в санитарных узлах железнодорожных вагонов, приведены на рисунке 9.

3.4.4 Для крепления унитазы должны иметь отверстия:

В унитазах, устанавливаемых в санитарных узлах бытовых помещений, — два или четыре отверстия, о чем должно быть указано в заказе;

В унитазах, устанавливаемых в санитарных узлах железнодорожных вагонов, — три отверстия. По требованию потребителя унитазы допускается изготовлять без отверстий для крепления.

Тип УнЖ1 Тип УнЖ2

3.5 Смывные бачки

3.5.1 Типы смывных бачков Смывные бачки выпускают следующих типов:

Бачок смывной, устанавливаемый на унитазе с боковым или верхним пуском;

Бачок смывной низкорасполагаемый, среднерасполагаемый и высокорасполагаемый с боковым пуском.

3.5.2 Основные размеры смывного бачка должны соответствовать указанным на рисунке 10. Допускается по согласованию потребителя и изготовителя изготовлять бачки других размеров,

взаимоувязанные с присоединительными размерами унитазов, наполнительной и спускной арматуры и обеспечивающие потребительские свойства изделия.

3.5.3 Смывные бачки должны соответствовать требованиям ГОСТ 21485.

3.5.4 Отверстия в бачках для спускной арматуры и крепления к унитазам принимают по рабочим чертежам.

Рисунок 10 — Бачок смывной высокорасполагаемый с боковым пуском

3.6.1 Типы биде

Биде выпускают следующих типов:

1 — без перелива; 2 — с переливом.

Допускается по согласованию с потребителем выпускать биде типа 2 без перелива.

3.6.2 Основные размеры биде приведены на рисунке 11 и в таблице 4.

Рисунок 11 — Биде

Таблица 4

В миллиметрах

3.6.3 Размеры отверстий, их расположение и число, в зависимости от типа смесительной арматуры и выпуска, должны соответствовать указанным на рисунке 12.

По согласованию с потребителем допускается изготавливать биде с одним отверстием в полочке для установки водоразборной арматуры.

Расположение и размеры отверстий в полочке биде для установки водоразборной арматуры

ИСПОЛНЕНИЕ 1 ИСПОЛНЕНИЕ 2 Размеры отверстия в чаше биде

(по требованию потребителя) дд Я установки выпуска

Рисунок 12 — Расположение и размеры отверстий в биде

Допускается изготовлять с одним отверстием

3.7 Писсуары

3.7.1 Типы писсуаров Писсуары выпускают следующих типов:

Писсуар настенный с цельноотлитым сифоном типа 1;

Писсуар настенный с цельноотлитым сифоном типа 2;

Писсуар настенный без цельноотлитого керамического сифона.

3.7.2 Основные размеры писсуаров должны соответствовать указанным на рисунке 13.

Рисунок 13 — Писсуар

3.8 Предельные отклонения габаритных размеров и других размеров более 50 мм должны быть от плюс 2,5 до минус 3 %. Отклонения размеров 50 мм и менее, за исключением указанных на рисунках 5 и 12, должны устанавливаться в рабочих чертежах.

3.9 Условное обозначение изделий должно состоять из первых одной или двух букв изделия, обозначения типа (1, 2, 3 или 4), числа, указывающего исполнение смывного кольца унитаза или величину умывальника, букв: Д — для детских унитазов, С — для умывальников со спинкой, 6С — для умывальников без спинки, и — для умывальников с переливом, СУ — для умывальников со срезанным углом, вп — для бачков с верхним пуском, бп — для бачков с боковым пуском, ф — для фарфоровых изделий, пф — для полуфарфоровых изделий, фс — для фаянсовых изделий и обозначения настоящего стандарта.

Пример условного обозначения умывальника прямоугольного, третьей величины, со спинкой, фарфорового:

УмПрЗСФ ГОСТ 30493-96

То же, умывальника углового, со срезанным углом, полуфарфорового:

УмУгСУпф ГОСТ 30493-96

То же, унитаза тарельчатого, с прямым выпуском, без цельноотлитой полочки, с смывным кольцом, исполнения 2, фарфорового:

УнТП2ф ГОСТ 30493-96

То же, унитаза детского, с косым выпуском, со смывным кольцом, исполнения 1, фарфорового:

УнТ1Дф ГОСТ 30493-96

То же, бачка смывного низкорасполагаемого, с верхним пуском, фарфорового:

БНвпф ГОСТ 30493-96

То же, писсуара с цельноотлитым сифоном типа 1, фарфорового:

ПС1ф ГОСТ 30493-96

Писсуара без цельноотлитого керамического сифона полуфарфорового:

Ппф ГОСТ 30493-96

3. 10 Сортность устанавливают по показателям внешнего вида по ГОСТ 15167.

Приставная полочка не подлежит подразделению на сорта.

3.11 Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя — по ГОСТ 15167. Методы испытаний — по ГОСТ 13449.

4 УКАЗАНИЯ ПО МОНТАЖУ

Унитаз устанавливают в специально подготовленное место: постамент крепят двумя или четырьмя болтами или шурупами в зависимости от конструкции унитаза на деревянную площадку или закрепляют цементным раствором. На унитаз с цельноотлитой полочкой бачок прикрепляют болтами к полочке унитаза. При монтаже бачка, смонтированного на отдельной полочке, резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.

Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже перелива.

Установка умывальника на металлических кронштейнах.

На предварительно размеченную стену устанавливают два кронштейна (на шурупах, болтах или методом пристрелки) на расстоянии, соответствующим размеру между крепежными отверстиями умывальника. Умывальник устанавливают на кронштейны и закрепляют его задний борт скобой или иным способом, обеспечивающим нагрузку на передний край не менее 1,5 кН (150 кгс) от опрокидывания.

Установка умывальника на пьедестале на болтах.

На предварительно размеченную стену устанавливают два болта на расстоянии, соответствующем размеру между крепежными отверстиями на задней установочной поверхности умывальника. Умывальник устанавливают на пьедестал и закрепляют на болтах к стене. Крепление должно обеспечивать нагрузку на передний край умывальника не менее 1,5 кН (150 кгс) от опрокидывания.

ПРИЛОЖЕНИЕ А (справочное)

ЭЛЕМЕНТЫ ОСНОВНЫХ ИЗДЕЛИЙ

Таблица А.1

Наименование элемента	Номер элемента на рисунке А.1	Наименование элемента	Номер элемента на рисунке А. 1
Передний борт		Отверстия для арматуры
Задняя стенка		Отверстие для подачи промывной воды
Арматурная панель		Смывающий венец (кольцо)
Углубление для мыла (мыльницы)		Распределитель воды

Наружная стенка изделия
Отверстие для стока (внутри)		Выходное отверстие
Отверстие для стока (снаружи)		Выходной штуцер
Переливной канал		Постамент
Переливное отверстие (перелив)
Опорное ребро		Водяной затвор
Монтажные отверстия		Крышка бачка

Бачок смыбной

Умывальник Мойка (рак о дин а)

12 13 3 4 2 10 11 9 13 3 2 10 9

УДК 696. 14.012.8.006: 354 МКС 91.140.70 Ж21 ОКСТУ 4960

Ключевые слова: изделия санитарные керамические, унитазы, умывальники, бачки, биде, писсуары

Редактор В.Н. Копысов Технический редактор В.Н.Прусакова Корректор В.Е. Нестерова Компьютерная верстка А.Н.Золотаревой

Подписано в печать 26.07.2006. Формат 60Х84 1 /». Бумага офсетная. Гарнитура Таймс. Печать офсетная. Усл.печ.л. 1,86.

Уч.-изд.л. 1,40. Тираж 75 экз. Зак. 508. С 3110.

ФГУП «Стандартинформ», 123995 Москва, Гранатный пер., 4.

Набрано во ФГУП «Стандартинформ» на ПЭВМ.

Отпечатано в филиале ФГУП «Стандартинформ» — тип. «Московский печатник», Москва, Лялин пер., 6.

ГОСТ 30493-96

Группа Ж21

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ

Типы и основные размеры

Ceramic sanitary ware.

Types and principal dimensions

ОКСТУ 4960

Дата введения 1998-07-01

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом строительной керамики (НИИстройкерамика)

ВНЕСЕН Минстроем России


Наименование государства	Наименование органа государственного управления строительством
Азербайджанская Республика	Госстрой Азербайджанской Республики
Республика Армения	Министерство градостроительства Республики Армения
Республика Белоруссия	Госстрой Республики Белоруссия
Республика Казахстан	Минстрой Республики Казахстан
Киргизская Республика	Госстрой Киргизской Республики
Республика Молдова	Департамент Архитектуры и строительства Республики Молдова
Российская Федерация	Минстрой России
Республика Таджикистан	Госстрой Республики Таджикистан
Республика Узбекистан	Госкомархитектстрой Республики Узбекистан

3. ВЗАМЕН ГОСТ 755-82, ГОСТ 21485.4-76, ГОСТ 21485.5-76, ГОСТ 22847-85, ГОСТ 23759-85, ГОСТ 26901-86, СТ СЭВ 1002-78

4. Постановлением Минстроя России от 30 декабря 1997 г. N 18-76 межгосударственный стандарт ГОСТ 30493-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1998 г.

Поправка внесена изготовителем базы данных

1 Область применения

Настоящий стандарт распространяется на санитарные керамические (фарфоровые, полуфарфоровые и фаянсовые) умывальники, пьедесталы для умывальников, унитазы, смывные бачки, биде, писсуары и устанавливает их типы и основные размеры.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 13449-82 Изделия санитарные керамические. Методы испытаний

ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия

ГОСТ 21485-94 Бачки смывные и арматура к ним. Общие технические условия

3 Типы и основные размеры

3.1 Изделия санитарные керамические (умывальники, унитазы, смывные бачки, биде, писсуары) изготавливают следующих типов в соответствии с требованиями настоящего стандарта по утвержденным рабочим чертежам.

Элементы основных изделий приведены в приложении А.

3.2 Форма изделий настоящим стандартом не регламентируется.

3.3 Умывальники

3.3.1 Типы умывальников

Умывальники выпускают следующих типов:

Полукруглые, овальные, прямоугольные, трапециевидные со спинкой или без спинки;

Угловые со спинкой или без спинки и с переливом или без перелива, со срезанным углом;

Хирургические и парикмахерские без спинки.

Рисунок 1 — Умывальник

Таблица 1

В миллиметрах


Величина умывальника
		не менее
1-я	400-500	300	135	180
2-я	550	420
3-я	600	450	150	180-200
4-я	650	500, 455*
5-я	700	600
__________________ * Допускается для умывальников со встроенными установочными поверхностями.

Таблица 2

В миллиметрах


Виды умывальников			не менее
Угловые без спинки	495	625	185	310	430
Угловые со спинкой	470	608	130	253	430
Угловые с переливом	492	625	166	310	430
Угловые со срезанным углом	390	544	166	190	205
Хирургические	590	650	190	180
Парикмахерские	590	650	190	180

Рисунок 2 — Умывальник для железнодорожных вагонов

____________________

* Отверстие Г — только в парикмахерском умывальнике.

Рисунок 3 -Умывальник хирургический и парикмахерский

Рисунок 4 — Керамический пьедестал для умывальника

3.3.5 Угловые и хирургические умывальники изготавливают без отверстий в полочке. Размеры отверстия в полочке парикмахерского умывальника для смесителя указаны на рисунке 3.

Рисунок 6 — Размеры отверстия в чаше умывальника

для установки выпуска
