Условные обозначения электрической цепи: Элементы электрической цепи и их условные обозначения. Актуальные буквенные и графические обозначения на электрических схемах

Электрические цепи, элементы электрических цепей. Условные обозначения элементов электрической цепи

Электротехнические устройства очень важны в жизни современного цивилизованного человека. Но для их работы необходимо соблюдение целого ряда требований. В рамках статьи мы внимательно рассмотрим электрические цепи, элементы электрических цепей и как они функционируют.

Что нужно для работы электротехнического устройства?

Для его функционирования должна быть создана электрическая цепь. Её задача – передавать энергию устройству и обеспечивать требуемый режим работы. Что же называют электрической цепью? Так обозначают совокупность объектов и устройств, которые образуют путь передвижения тока. При этом электромагнетические процессы могут быть описаны с помощью знаний об электрическом токе, а также тех, что предлагает электродвижущая сила и напряжение. Стоит отметить, что, говоря о таком понятии, как элемент электрической цепи, сопротивление в данном случае будет играть довольно значительную роль.

Расчетно-графическая работа: рекомендации по выполнению

В данной статье хочется рассказать о том, что же такое расчетно-графическая работа, из каких частей…

Нюансы графической маркировки

Чтобы удобнее было анализировать и рассчитывать электрическую цепь, её изображают в виде схемы. В ней содержатся условные обозначения элементов, а также способы из соединения. В целом, что собой представляет электрическая цепь в виде схемы, хорошо дают понять, использованные в статье фотографии. Периодически можно встретить рисунки с иными схемами. Почему это так? Обозначения элементов электрической цепи схем, созданных на территории СНГ и других стран, немного разнятся. Это происходит из-за использования различных систем графической маркировки.
Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. В рамках статьи их будет рассмотрено три.

Какие наиболее лучшие программы для черчения электрических. ..

Для людей, которые выбрали своим призванием ремесло, связанное с электричеством, довольно часто…

Виды элементов

Условно их можно разделить на три группы:

1. Источники питания. Особенностью данного вида элементов является то, что они могут превращать какой-то вид энергии (чаще всего химическую) в электрическую. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию (в качестве примера можно привести выпрямительное устройство).
2. Потребители энергии. Они преобразовывают электрический ток во что-то другое (освещение, тепло).
3. Вспомогательные элементы. Сюда относят различные составляющие, без которых реальная цепь не будет работать, как то: коммутационная аппаратура, соединительные провода, измерительные приборы и прочее, подобное по назначению.

Все элементы охвачены одним электромагнитным процессом.

Как трактовать изображения на практике?

Чтобы рассчитать и проанализировать реальные электрические цепи, используют графическую составляющую в виде схемы. В ней, размещённые элементы изображаются с помощью условных обозначений. Но здесь есть свои особенности: так, вспомогательные элементы обычно на схемах не указываются. Также, если сопротивление у соединительных проводов значительно меньше, чем у составляющих, то его не указывают и не учитывают. Источник питания обозначается как ЭДС. При необходимости подписать каждый элемент, указывается, что у него внутреннее сопротивление r0. Но реальные потребители подставляют свои параметры R1, R2, R3, …, Rn. Благодаря этому параметру, учитывается способность элемента цепи преобразовывать (необратимо) электроэнергию в другие виды.

Индуктивность: формула расчета. Измерение индуктивности….

Статья рассказывает о таком понятии, как индуктивность, о ее разновидностях, знакомит с…

Элементы схемы электрической цепи

Условные обозначения элементов электрической цепи в текстовом варианте представлены быть не могут, поэтому они изображены на фото. Но всё же описательная часть должна быть. Так, необходимо отметить, что элементы электрической цепи делят на пассивные и активные. К первым относят, например, соединительные провода и электроприёмники. Пассивный элемент электрической цепи отличается тем, что его присутствием при определённых условиях можно пренебречь. Чего не скажешь о его антиподе. К активным элементам относят те из них, где индуцируется ЭДС (источники, электродвигатели, аккумуляторы, когда они заряжаются и так далее). Важными в этом плане являются специальные детали схем, которые обладают сопротивлением, что характеризуется вольт-амперной зависимостью, поскольку они взаимно влияют друг на друга. Когда сопротивление является постоянным независимо от показателя тока или напряжения, то данная зависимость выглядит как прямой отрезок. Называют их линейные элементы электрической цепи. Но в большинстве случаев, на величину сопротивления влияет и ток, и напряжение. Не в последнюю очередь это происходит из-за температурного параметра. Так, когда элемент нагревается, то сопротивление начинает возрастать. Если данный параметр находится в сильной зависимости, то вольт-амперная характеристика неодинакова в любой точке мысленного графика. Поэтому элемент называется нелинейным.

Как вы видите, условные обозначения элементов электрической цепи существуют разные и в большом количестве. Поэтому запомнить их сразу вряд ли удастся. В этом помогут схематические изображения, представленные в данной статье.

В каких режимах работает электрическая цепь?

Когда к источнику питания подключено разное количество потребителей, то соответственно меняются величины токов, мощностей и напряжения. А от этого зависит режим работы цепи, а также элементов, что в неё входят. Схему используемой на практике конструкции можно представить, как активный и пассивный двухполюсник. Так называют цепи, которые соединяются с внешней частью (по отношению к ней) с помощью двух выводов, которые, как можно догадаться, имеют разные полюса. Особенность активного и пассивного двухполюсника состоит в следующем: в первом имеется источник электрической энергии, а во втором он отсутствует. На практике широко используются схемы замещения во время работы активных и пассивных элементов. То, какой будет режим работы определяется параметрами последних (изменения благодаря их корректировке). А сейчас давайте рассмотрим, какими же они бывают.

Режим холостого хода

Он подразумевает отключение нагрузки от источника питания с помощью специального ключа. Ток в данном случае становится равным нулю. Напряжение же выравнивается в местах зажимов на уровень ЭДС. Элементы схемы электрической цепи в данном случае не используются.

Режим короткого замыкания

При таких условиях ключ схемы замкнут, а сопротивление равняется нулю. Тогда напряжение на зажимах также = 0. Если использовать оба режима, которые были уже рассмотрены, то по их результатам могут быть определены параметры активного двухполюсника. Если ток изменяется в определённых пределах (которые зависят от детали), то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи. Если показатель меньше нуля, то отдавать энергию будет именно он. Также необходимо принять во внимание, что если напряжение меньше нуля, то это значит, что резисторами активного двухполюсника потребляется энергия источников, с которыми существует связь благодаря цепи, а также запасы самого устройства.

Номинальный режим

Он необходим для обеспечения технических параметров как всей цепи, так и отдельных элементов. В данном режиме показатели близятся к тем величинам, что указаны на самой детали, в справочной литературе или технической документации. Следует учитывать, что каждое устройство имеет свои параметры. Но три основных показателя можно найти почти всегда – это номинальный ток, мощность и напряжение, их имеют все электрические цепи. Элементы электрических цепей также все без исключения обладают ими.

Согласованный режим

Он используется для обеспечения максимальной передачи активной мощности, которая идет от источника питания к потребляемому энергию. При этом нелишним будет высчитать параметр полезности. Когда осуществляется работа с данным режимом, необходимо соблюдать осторожность и быть готовым, что часть схемы выйдет из строя (если заранее не проработать теоретические аспекты).

Основные элементы во время проведения расчетов для электрических цепей

Они используются в сложных конструкциях, чтобы проверить, что и как будет работать:

1. Ветвь. Так называют участок цепи, на котором одна и та же величина тока. Ветвь может комплектоваться из одного/нескольких элементов, которые последовательно соединены.
2. Узел. Место, где соединяется как минимум три ветви. Если они соединены с одной парой узлов, то их называют параллельными.
3. Контур. Подобным образом именуют любой замкнутый путь, который проходит по нескольким ветвям.

Вот такие деления имеют электрические цепи. Элементы электрических цепей во всех случаях, кроме ветви, обязательно присутствуют в множестве.

Условные положительные направления

Их необходимо задавать, чтобы правильно формулировать уравнения, которые описывают происходящие процессы. Важность направления есть для токов, ЭДС источников питания, а также напряжений. Особенности нанесения разметок на схемы:

1. Для ЭДС источников они указываются произвольно. Но при этом необходимо учитывать, что полюс, к которому направлена стрелка, обладает более высоким потенциалом, по сравнению со вторым.
2. Для токов, которые работают с источниками ЭДС – должны совпадать с ними. Во всех других случаях направление является произвольным.
3. Для напряжений – совпадает с током.

Виды электрических цепей

Как их различают? Если параметры элемента не зависят от тока, что протекает в нём, то его называют линейным. В качестве примера можно привести электропечь. Нелинейные элементы электрической цепи обладают сопротивлением, которое растёт при повышении напряжения, что подводится к лампе.

Законы, которые понадобятся при работе с цепями постоянного тока

Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. С их помощью можно установить взаимосвязь между теми значениями, которые имеют токи, напряжения, ЭДП по всей электрической цепи или на отдельных её участках. И это всё на основе параметров элементов, которые в них входят.

Закон Ома для участка цепи

Для нас важна сила тока (I), напряжение (U) и сопротивление (R). Данный закон выражается такой формулой: I=U/R. При расчёте электрических цепей иногда более удобно использовать обратную величину: R=I/U.

Закон Ома для полной цепи

Он определяет зависимость, которая устанавливается между ЭДС (Е) источника питания, у которого внутреннее сопротивление равно r, током и общим эквивалентом R. Формула выглядит I = E/(r+R). Сложная цепь обладает, как правило, несколькими ветвями. В них могут включаться другие источники питания. Тогда воспользоваться законом Ома для полноценного описания процесса становится проблематично.

Первый закон Кирхгофа

Любой узел электрической цепи имеет алгебраическую сумму токов, которая равна нулю. Токи, которые идут к узлу, в данном случае берутся со знаком плюс. Те, что направлены от него – с минусом. Важность этого закона заключается в том, что с его помощью устанавливается зависимость между токами, которые находятся на разных узлах.

Второй закон Кирхгофа

Алгебраическая сумма ЭДС в любом выбранном замкнутом контуре является равной просуммированному числу падений напряжений на всех его участках. Всегда ли это так? Нет. Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Во время записи уравнения согласно этому закону необходимо:

1. Выбрать направление, по которому будет осуществляться обход контура.
2. Задать положительные показатели для токов, ЭДС и напряжений.

Заключение

Итак, мы рассмотрели электрические цепи, элементы электрических цепей и практические особенности взаимодействия с ними. Несмотря на то что тема предполагает объяснение с помощью несложной терминологии, из-за своего объема она достаточно сложна для понимания. Но, разобравшись в ней, можно понять процессы, происходящие в электрической цепи и назначение ее элементов.

Элементы электрической цепи

Каждая электрическая цепь включает в себя различные устройства и объекты, создающие пути для прохождения электрического тока. Для описания электромагнитных процессов, происходящих в каждом из них, применяются такие понятия, как электродвижущая сила, ток и напряжение.

Условно все элементы электрической цепи разделяются на три составные части:

• Первая представлена источниками питания, вырабатывающими электроэнергию.
• Вторая – элементами, преобразующими электричество в другие виды энергии. Они больше известны, как приемники.
• Третья часть состоит из передающих устройств – проводов и других установок, обеспечивающих уровень и качество напряжения.

Содержание

Схемы электрических цепей

Элементы электрических цепей могут соединяться в схемах различными способами. Для каждого из них существуют определенные закономерности, установленные и сформулированные учеными Омом и Кирхгофом. Соединение потребителей в электрических цепях может быть последовательным, параллельным и комбинированным.

Последовательное соединение. В этом случае с увеличением количества потребителей, происходит рост общего сопротивления цепи. Отсюда следует, что значение общего сопротивления будет состоять из суммы сопротивлений каждой подключенной нагрузки. Поскольку на всех участках цепи проходит одинаковый ток, в связи с этим на каждый элемент распределяется только часть общего напряжения. Если какой-либо прибор или устройство перестает работать, наступает разрыв цепи. То есть, при выходе из строя хотя бы одной лампочки, остальные тоже не будут работать, как это случается, например, в елочных гирляндах. Однако в последовательную цепь можно включить большое количество элементов, каждый из которых рассчитан на значительно меньшее сетевое напряжение.

Параллельное соединение. В этом случае к двум точкам электрической цепи подключается сразу несколько потребителей. Напряжение на каждом участке будет равно напряжению, приложенному к каждой узловой точке.

На представленной схеме хорошо просматривается возможность протекания тока различными путями. Ток, притекающий к месту разветвления, далее проходит к двум нагрузкам, имеющим определенное сопротивление. В результате, он оказывается равным сумме токов, расходящихся от данной точки. Происходит снижение общего сопротивления цепи с увеличением ее общей проводимости, состоящей из проводимостей обеих ветвей. Соединение обеспечивает независимую работу потребителей. То есть, при выходе из строя одного из них, остальные будут нормально работать, поскольку цепь остается не разорванной.

Комбинированное соединение. На практике большинство приборов могут включаться в цепь сразу обоими способами – последовательно и параллельно. Поэтому такие соединения получили название комбинированных. Например, выключатели и вся автоматическая защитная аппаратура соединяется последовательно, обеспечивая тем самым разрыв цепи. Розетки или лампочки, наоборот, всегда включаются параллельно, чтобы исключить их взаимодействие между собой.

Применение такого подключения вызвано еще и различным энергопотреблением бытовых электроприборов. При постоянном напряжении их сопротивления также будут различаться между собой. Таким образом, за счет комбинированного подключения удается равномерно распределить нагрузку на линиях и не допустить перегрузок на отдельных участках цепи.

Активные и пассивные элементы электрической цепи

Элементы, входящие в состав электрических цепей, могут быть активными и пассивными. Основным признаком активных составляющих, считается их способность отдавать электроэнергию. Типичными представителями являются генераторы и другие источники электроэнергии, усилители электрических сигналов и другие. Пассивными элементами считаются различные виды потребителей и накопителей электрической энергии. К ним относятся конденсаторы, резисторы, катушки индуктивности и другие двухполюсные устройства. Существует многополюсная аппаратура, функционирующая на базе двухполюсных элементов.

Все активные элементы электрической цепи могут быть независимыми и зависимыми. В первую категорию входят источники напряжения и тока. В свою очередь, источник напряжения считается идеализированным элементом цепи, у которого напряжение на зажимах не зависит от протекающего через него электрического тока, а внутреннее сопротивление имеет нулевое значение. Источник тока также является безупречным элементом, у которого ток не зависит от напряжения на зажимах, а значение внутреннего сопротивления стремится к бесконечности.

Зависимые источники напряжения и тока именуются таковыми, когда эти величины зависят от параметров напряжения и тока на другом участке цепи. Типичными представителями являются электролампы, транзисторы, усилители, функционирующие в линейном режиме. Основные пассивные элементы электрической цепи представлены резисторами, индуктивными катушками и конденсаторами, с помощью которых регулируются параметры тока и напряжения на отдельных участках.

Резистивное сопротивление относится к идеализированным элементам цепи. Его основным свойством является необратимое рассеивание энергии. Зависимость напряжения и тока резистивного сопротивления выражается формулами: u = iR, i = Gu, в которых R является сопротивлением, измеряемым в Омах, а G – проводимостью, измеряемой в сименсах. Соотношение этих величин между собой выражено формулой R = 1/G.

Идеализированные индуктивные элементы цепи способны накапливать энергию магнитного поля. Основным параметром считается линейная индуктивность, находящаяся в линейной зависимости между магнитным потоком и током, графически представляющая собой вебер-амперную черту. Индуктивность является также и коэффициентом пропорциональности, измеряемом в Генри.

Ёмкостные элементы – конденсаторы обладают свойством накапливать энергию электрического поля. Показатель линейной емкости представляет собой линейную зависимость между зарядом и напряжением, выраженной формулой q = Cu.

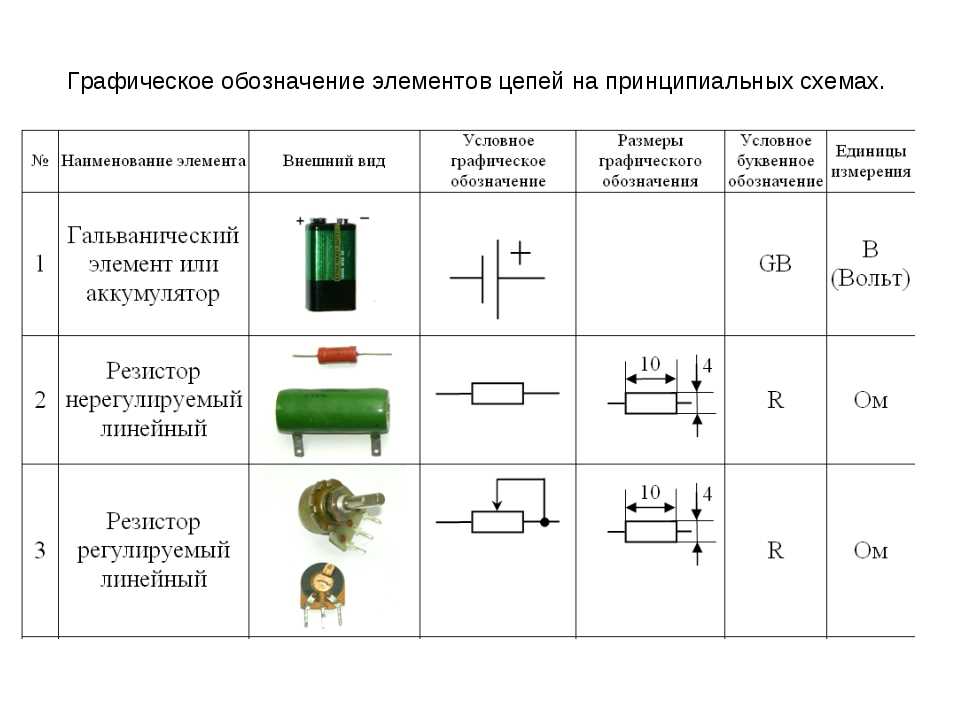

Условные обозначения элементов электрической цепи

Для удобства анализа и расчетов электрических цепей, все их составляющие отображаются в виде специальных схем. Данные схемы состоят из условных обозначений используемых элементов и способов их соединения. Условные обозначения в странах СНГ могут отличаться от символики, принятой в других государствах, соответственно, будут различаться и сами схемы, поскольку использовались различные системы графических маркировок.

Все элементы на схемах условно разделяются на три группы:

1. К первой относятся источники питания, преобразующие другие виды энергии в электрическую. В этом случае они считаются первичными. Ко вторичным источникам относятся, например, выпрямительные устройства, у которых электроэнергия имеется на входе и на выходе.
2. Вторая группа представлена потребителями энергии, преобразующими электрический ток в тепло, освещение, движение и т.д.
3. В третью группу входят управляющие элементы, без которых невозможна работа любой цепи. Сюда входят соединительные провода, коммутационная аппаратура, измерительные приборы и другие устройства аналогичного назначения.

Все эти составляющие охвачены единым электромагнитным процессом, поэтому они включаются в общую схему с использованием специальных условных знаков. Следует учитывать, что вспомогательные элементы могут не указываться на схемах. Не указываются и соединительные провода, если их сопротивление значительно ниже, чем у составных элементов. Источники питания обозначаются в виде электродвижущей силы. При необходимости проставляются пояснительные надписи.

Трехфазные электрические цепи

Любая трехфазная система состоит из трех отдельных электрических цепей, в каждой из которых действует синусоидальная электродвижущая сила с одинаковой частотой, создаваемая одним и тем же источником энергии. Необходимая энергия обычно создается трехфазным генератором. Между цепями образуется сдвиг на 120 градусов.

Основным преимуществом трехфазной цепи считается ее уравновешенность. Она заключается в суммарной мгновенной мощности, принимающей постоянную величину на все время действия ЭДС. В самом трехфазном генераторе существует три самостоятельные обмотки, сдвинутые относительно друг друга на 120 градусов, так же как и начальные фазы электродвижущей силы.

Если для соединения каждой фазы использовать отдельный провод, то в конечном итоге это привело бы к созданию несвязной системы из шести проводников. Прежде всего, это невыгодно с точки зрения экономии, поскольку получается значительный перерасход материалов. Поэтому были разработаны наиболее оптимальные связанные системы соединения трехфазных электрических цепей.

Одним из таких способов является соединение звездой, когда все три фазы обмоток соединяются в общей нулевой точке. Таким образом, получается трех- или четырехпроводная система. В последнем варианте предполагается использование нулевого провода. Он может не применяться при наличии симметричной системы, с одинаковыми токами фаз. Однако в случае несимметричной нагрузки с разницей фазных токов, в нулевом проводе создается ток, равный сумме векторов этих фазных токов. При выходе из строя одной из фаз, нулевой провод может заменить ее и предотвратить аварийную ситуацию в трехфазной цепи. Однако в этом качестве его можно использовать лишь кратковременно, поскольку данный провод рассчитан на более низкие нагрузки, по сравнению с фазами.

Другой способ – соединение треугольником, когда конец одной обмотки соединяется с началом другой, образуя, таким образом, замкнутый контур. Каждая фаза находится под линейным напряжением, равным фазному напряжению. Однако фазный ток будет отличаться от линейного в меньшую сторону в 1,72 раза.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Закон Ома для переменного тока

Чем отличается фазное напряжение или ток, от линейного

Закон Ома для однородного участка цепи – формула

Как понять Закон Ома: простое объяснение для чайников с формулой и понятиями

Как проверить конденсатор мультиметром: пошаговая инструкция

Символы на принципиальных схемах: полный список

Вы хотите создать свою принципиальную схему?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко создать принципиальную схему. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Независимо от того, являетесь ли вы студентом-электронщиком или физиком, электронщиком или инженером, вы должны иметь дело с электрические схемы в вашей повседневной жизни. Студенты изучают и практикуют его, чтобы соответствовать рынку труда в области схем или электроники, а инженеры ежедневно работают с принципиальными схемами, чтобы производить лучший продукт для своих клиентов.

Но вы все знаете, что принципиальная схема неполна без символов принципиальной схемы . Эти символы являются основным компонентом принципиальной схемы, и без этих символов принципиальная схема никогда не может быть завершена. В этой статье мы расскажем вам об основных символах схемы, которые вы должны знать. Мы также рекомендуем вам сделать символы принципиальных схем, используя известную программу

EdrawMax .

• Что такое символы цепи
• Полный список символов принципиальных схем
• Используйте EdrawMax для создания принципиальных схем — с Видеоруководство

Что такое символы цепи

Итак, каковы символы схемы? Символы схемы представляют различные схемы и электронные компоненты на принципиальной схеме в мире схем и электроники. Как и транзисторы, земля, провода, лампочки, батареи, резисторы и т. д. Без этих символов нас никогда не поймут и не проанализируют то, что принципиальная схема пытается нам объяснить. Правильное использование этих символов очень важно, и это станет возможным, когда вы поймете их использование и функциональность.

Как символы цепи формируют принципиальную схему

Обычно существует два способа представления принципиальной схемы, и вот эти два:

• Представление схемы символами.
• Представление схемы словами.

Представление схемы словами — простой процесс. Например, батарея подключена к резистору. Это очень легко понять, но когда схемы становятся больше и сложнее, вам приходится использовать схемы и символы для их представления. Это заставляет человека быстро анализировать схему того, что происходит.

Когда вы соединяете каждый символ, получается принципиальная схема, и именно поэтому выше упоминалось, что нет принципиальной схемы без схемных символов. Короче говоря, электронные символы упрощают наше понимание схемы. Это экономит наше время и упрощает его.

Это принципиальная схема зарядного устройства для мобильного телефона. Теперь посмотрим, составим ли мы наш набросок словами. Понимание базовой структуры займет много времени, но с помощью схемных символов и схем легко проанализировать структуру зарядного устройства.

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность проверена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Полный список символов принципиальных схем

Существует множество символов схемы , поскольку существует множество компонентов схемы. Существует символ, представляющий каждый компонент схемы, но мы увидим только часто используемые символы, их использование и типы.

Список символов принципиальных схем:

• Провода
• Переключатели
• Источники питания
• Земля
• Резистор
• Переменный резистор
• Конденсатор
• Индукторы

• Диоды
• Транзистор
• Логические ворота
• Усилители
• Антенна
• Трансформер
• Амперметр и вольтметр
• Разнообразный

Провода

Прямая линия представляет провод. Основной функцией провода является соединение двух или более устройств Circuit и передача электроэнергии из одной точки в другую. Провода изготавливаются для разных целей, и для этих целей различается их структура. Ниже перечислены некоторые типы проводов.

• Гибкие кабели
• Кабели для прямой прокладки
• Кабели Heliax
• Кабель в металлической оболочке
• Кабель в неметаллической оболочке

Переключатели

Вот как выключатель цепи представлен с помощью символа. Функцию переключателей можно легко понять, прочитав их название. Он переключает ток, прерывает ток или отводит его от одного устройства к другому. И этот переключатель включает или выключает устройство. Типы переключателей включают в себя.

• Однополюсный однопозиционный переключатель
• Однополюсный двухпозиционный переключатель
• Двухполюсный, однопозиционный переключатель
• Двухполюсный двухпозиционный переключатель

Источники питания

Так представляются источники питания или батарея. Основной функцией источника питания является обеспечение электрическим током подключенных к нему устройств. Без питания наша схема никогда не будет работать. Некоторые из типов источников питания перечислены ниже.

• Источник питания переменного тока
• Источник постоянного тока
• Регулируемый источник питания
• Бесперебойный источник питания

С изменением типа меняется и их функция.

Земля

Этот символ представляет собой землю. Функция земли состоит в том, чтобы обеспечить опорное напряжение, и по этому напряжению земли мы измеряем и поддерживаем все остальные напряжения в цепи. Некоторые из типов:

• Земля земля
• Цепь заземления
• Сигнальная земля

Резистор

Основными функциями резисторов являются деление напряжений, регулировка уровня сигнала, уменьшение протекающего тока, согласование линий передачи и смещение активных элементов. Типы резисторов:

• Переменные резисторы
• Металлопленочные резисторы
• Металлооксидные резисторы
• Металлические ленточные резисторы

Переменный резистор

Основная функция переменного резистора заключается в том, что он дает пользователю больше контроля, чтобы он мог изменять сопротивление в соответствии со своими потребностями. Типы включают:

• Резистор реостата
• Цифровой резистор
• Предустановки резистора
• Резистор потенциометра

Конденсатор

Функция конденсатора заключается в том, что он накапливает и высвобождает ток в цепи. Конденсаторы бывают следующих типов:

• Керамические конденсаторы
• Пленочные и бумажные конденсаторы
• Алюминиевые, танталовые и ниобиевые конденсаторы

Индукторы

Индуктор хранит энергию цепи в виде механической энергии. Типы индукторов включают в себя:

• Индуктор со стальным сердечником
• Твердые ферритовые сердечники
• Формованные индукторы
• Индукторы с керамическим сердечником

Диоды

Вышеупомянутый символ представляет собой диод, который позволяет току проходить только в одном направлении и блокирует ток в противоположном направлении. Типы диодов:

• Светодиод
• Стабилитрон
• Фотодиод
• PN-переходной диод
• Лазерный диод

Транзистор

Функция транзистора меняется. Он может выполнять управление, усиление, переключение и сигнал для модуляции и т. Д. Основные типы транзисторов:

• Биполярные транзисторы с изолированным затвором (IGBT)
• Полевые транзисторы (FET)
• Биполярные переходные транзисторы (BJT)

Логические ворота

Логические элементы используются для выполнения логических операций на одном или нескольких двоичных входах. Это просто 0 и 1. И — это логический оператор, который умножает два двоичных числа, ИЛИ складывает и так далее. Типы:

• И
• ИЛИ
• НИ
• НЕТ
• исключающее ИЛИ
• НАНД и др.

Усилители

Работа усилителя заключается в усилении сигналов в цепи тока. Типы усилителей.

• Усилитель звуковой частоты
• Усилитель промежуточной частоты
• Ультразвуковой усилитель
• Операционный усилитель

Антенна

Антенны используются в беспроводных сетях. Основная работа антенн заключается в приеме и передаче сигналов от различных беспроводных устройств. Некоторые типы антенн:

• Параболическая или параболическая антенна
• Сетчатая антенна
• Секторная антенна
• Патч-антенна

Трансформер

Трансформатор является компонентом схемы. Его основная функция заключается в передаче тока цепи из одной цепи переменного тока в другую путем повышения или понижения напряжения. Некоторые из типов трансформаторов.

• Повышающий трансформатор.
• Понижающий трансформатор.
• Трансформатор с железным сердечником.
• Трансформатор с железным сердечником.

Амперметр и вольтметр

Амперметр представляет собой электронный измерительный прибор, который измеряет ток в цепи. Вольтметр также является измерительным устройством, используемым для измерения разности потенциалов (напряжения) между двумя устройствами в цепи.

Типы амперметра включают в себя:

• Подвижная катушка Амперметр
• Амперметр с подвижным магнитом
• Цифровой амперметр

Типы вольтметра включают в себя:

• Аналоговые вольтметры
• VTVM и FET-VM
• Цифровые вольтметры

Разнообразный

Символы подключения

Исходные символы

Символы предохранителей

Символы ламп

Звонок и зуммер

Символы индуктора

Символы реле

Символы фаз

Полупроводниковые символы

Динамик

Символы проводников

Символы интегральных схем

Символы цифровых схем

Используйте EdrawMax для создания принципиальных схем

Использование правильных символов цепей в правильных местах и ​​при необходимости важно, потому что использование неправильного символа снижает производительность. И вы просто не сможете исправить неправильный символ, заменив его. Вы должны сделать всю схему с нуля. Лучше всего использовать электрические схемы с помощью известного программного обеспечения в Интернете: EdrawMax .

EdrawMax можно использовать для основной работы совершенно бесплатно. Программное обеспечение простое в использовании и содержит сотни предварительно созданных библиотек, чтобы предоставить вам сотни электронных символов. Программное обеспечение содержит все необходимые и роскошные инструменты, которых вам будет достаточно для создания диаграмм. Многие эксперты рекомендуют EdrawMax для создания диаграмм. Любой может использовать это программное обеспечение, независимо от его профессионального опыта.

Еще по теме

Как создать принципиальную схему

Диаграмма системы

Промышленные системы управления

Символы цепей: значение, типы и функции

Если вы когда-либо наблюдали грозу ночью, вы можете увидеть полосы молний по небу, временно превращающие ночь в день. Молния — это поток электрического заряда от облаков к земле. Напомним, что поток заряда определяется как электрический ток. Мы знаем, что молнии несут огромное количество энергии, поэтому наблюдение за этими грозами было нашим первым ключом к пониманию того, как энергия может передаваться электрическими токами.

Электрический ток, который мы используем в повседневной жизни, поступает от электростанций, где вырабатывается электричество, на подстанции и, наконец, в наши дома. Все наши приборы имеют электрические цепи, которые контролируют их работу и потребление электроэнергии. У каждого прибора есть принципиальная схема, представляющая собой изображение, представляющее соединения между компонентами, которые необходимы в электрической цепи. Это дает инженерам и электрикам представление о том, как построить или отремонтировать определенное устройство или прибор. Каждому электрическому компоненту присваивается символ, отличающий его от других компонентов. Они известны как символы цепи . На приведенном ниже рисунке показан пример простой электрической цепи с обозначением различных компонентов.

Простая принципиальная схема с символами цепи для батареи, амперметра, резистора и вольтметра, StudySmarter Originals.

Символ цепи ячейки

Мы знаем, что цепь может содержать электрический ток, только если она содержит некоторый источник энергии. Это обеспечивается источником питания, который обычно представляет собой элемент или батарею. Ячейка преобразует химическую потенциальную энергию в электрическую потенциальную энергию, позволяя току проходить через цепь. Символ цепи для ячейки состоит из двух параллельных линий, одна длиннее другой. Более длинная линия указывает на положительную клемму клетки, а более короткая линия представляет отрицательную клемму. Символ цепи ячейки показан на следующем рисунке.

Символ цепи ячейки. Более длинная линия представляет собой положительную клемму StudySmarter Originals.

Обратите внимание, что положительный вывод обычно отмечен знаком +, но если это не так, предполагается, что человек, читающий схему, знает, что более длинная линия представляет положительный вывод.

Символ цепи батареи

Батарея состоит из двух или более элементов, которые последовательно соединены в цепь. Комбинация ячеек может обеспечить большую электрическую энергию, чем одна из ячеек. Символ батареи — это просто повторяющийся символ ячейки, как показано на рисунке ниже.

Символ цепи батареи. Положительная клемма имеет маркировку StudySmarter Originals

Символ цепи выключателя

Выключатель используется в электрической цепи для разрыва проводов в цепи или их соединения. Открытый переключатель не позволяет току течь, а когда переключатель замкнут, ток может течь снова. Символы разомкнутого и замкнутого выключателя показаны на рисунке ниже.

Символы цепи разомкнутого и замкнутого выключателя, StudySmarter Originals.

Символ цепи лампы

Лампа, также называемая колбой, представляет собой устройство, излучающее свет при прохождении через него электрического тока. Его можно использовать как простой тест, чтобы определить, проходит ли ток через часть цепи, или для освещения. Символ цепи лампы представляет собой крест в круге, как показано на рисунке ниже.

Символ цепи лампы или лампочки, StudySmarter Originals.

Символ цепи резистора

Резистор — это устройство, которое сопротивляется протеканию тока. Постоянный резистор имеет значение сопротивления (измеряемое в омах), которое не изменяется и обеспечивает постоянное сопротивление протеканию тока. Символ постоянного резистора представляет собой прямоугольник, как показано на следующем рисунке.

Символ цепи постоянного резистора, StudySmarter Originals

Символ цепи амперметра

Амперметр — это прибор, используемый для измерения силы тока в электрической цепи. Он всегда подключается последовательно с устройством, через которое измеряется ток. Символ цепи для амперметра представлен буквой А внутри круга, как на следующем рисунке.

Схема амперметра, StudySmarter Originals.

Цепь вольтметра, обозначение

Вольтметр — это прибор, используемый для измерения разности потенциалов между двумя точками в электрической цепи. Таким образом, он всегда подключен параллельно между двумя точками интереса. Символом схемы вольтметра является буква V, заключенная в круг, как показано на рисунке ниже.

Схема вольтметра, StudySmarter Originals.

Символ цепи переменного резистора

Переменный резистор — это тип резистора, сопротивление которого можно изменять. Поэтому его можно использовать для изменения тока в цепи. Символ переменного резистора аналогичен символу резистора, но стрелка проходит через прямоугольник, как показано на следующем рисунке.

Схема переменного резистора, StudySmarter Originals.

Символ цепи предохранителя

Предохранитель — это устройство, которое плавится, когда ток достигает определенного значения. Тогда цепь станет разомкнутой, и по ней не сможет протекать ток. Разные предохранители имеют разный номинал тока. Они предотвращают превышение током значения (их номинала), которое могло бы повредить другие компоненты схемы. Символ предохранителя аналогичен символу резистора с горизонтальной линией, проходящей через прямоугольник. Символ цепи показан на рисунке ниже.

Символ цепи предохранителя, StudySmarter Originals.

Символ цепи диода

Диод — это компонент, который позволяет току течь в цепи только в одном направлении. Если ток течет в противоположном направлении, он не может течь мимо диода. Символ диодной цепи представляет собой стрелку, указывающую направление, в котором разрешено протекание тока. Это показано на рисунке ниже.

Условное обозначение диода. Направление стрелки указывает направление, в котором может течь ток, StudySmarter Originals.

Светоизлучающий диод (СИД) Символ цепи

Светоизлучающий диод (СИД) — это тип диода, который позволяет току проходить через него только в одном направлении, и когда ток проходит через него, он излучает свет. Многие светодиоды могут использоваться для освещения, тогда как один светодиод может использоваться для индикации тока, проходящего через электрический компонент. Этот символ похож на символ диода, но со стрелками, направленными наружу, чтобы указать, что свет излучается, как показано на следующем рисунке.

Символ схемы светодиода (LED), StudySmarter Originals.

Светозависимый резистор (LDR) Символ цепи

Светозависимый резистор (LDR) — это переменный резистор, сопротивление которого изменяется в зависимости от интенсивности падающего на него света. LDR имеют более высокое сопротивление в условиях низкой интенсивности света (тусклый свет) и более низкое сопротивление в условиях высокой интенсивности света (яркий свет). Его символ похож на резистор, но прямоугольник окружен кругом, а стрелки, направленные внутрь, указывают на входящий свет, как на рисунке ниже.

Обозначение схемы светозависимого резистора (LDR), StudySmarter Originals.

Символ цепи термистора

Термистор — это еще один тип переменного резистора, сопротивление которого изменяется в зависимости от температуры. Наиболее распространенным типом термистора является термистор с отрицательным температурным коэффициентом, сопротивление которого уменьшается при повышении температуры и увеличивается при понижении температуры. Он имеет аналогичный символ резистора, но с линией, проходящей через прямоугольник, как показано на следующем рисунке.

Символ цепи термистора, StudySmarter Originals.

Пример символов цепей

Следующий пример проверит ваши знания символов цепей, которые обсуждались в этой статье.

Пометьте все компоненты цепи (A, B, C, D и E) электрической цепи, показанной на рисунке ниже.

Электрическая цепь, состоящая из пяти компонентов, промаркированных от A до E, StudySmarter Originals.

Правильные этикетки следующие:

• A → Ячейка
• B → Открытый выключатель
• C → Диод
• D → Амперметр
• E → Термистор

Символы цепей – ключи на вынос

900 20

Электрические цепи имеют соответствующие схемы, изображающие протекание тока через различные устройства/приборы в этой цепи.

Эти диаграммы известны как принципиальные схемы.

Принципиальная схема содержит условные обозначения, обозначающие различные компоненты схемы.
