Установку датчика движения для включения света произвести не сложно, достаточно следовать схемам, которые наш сайт кабельТУТ опишет ниже.

Датчик движения работает, замыкая или размыкая электрическую цепь.

В начале датчики движения производились для работы в системе охранной сигнализации. При появлении движущегося объекта в зоне охраны они подавали звуковой сигнал тревоги. Сейчас же датчики движения продвинулись сильно вперед и способны включать почти любое электрооборудование, которое к ним подключено.

Датчик движения, используемый для включения и выключения света, реагирует на человека или животное, который попадает в зону действия сенсора. Когда в помещении никого не остается, то свет автоматически отключается, так как электрическая цепь размыкается.

Чаще всего датчики движения устанавливают для автоматического включения и выключения света, где он необходим в короткий промежуток времени. Обычно установка датчиков движения для включения света происходит на улице, в подъездах, входных воротах частных домах, а также их устанавливают в коридорах при входе в квартиру. Датчики движения так же помогут в ночное время суток передвигаться по помещению / квартире, так как они работают и в темноте.

Как выбрать место установки датчика движения для включения света

Чтобы датчик движения для включения света работал надежно, важно выбрать правильное место его установки. Необходимо учитывать внешние факторы, которые могут вызвать ложное включение или наоборот помешать срабатыванию датчика.

Не рекомендуется устанавливать их вблизи отопительных приборов, кондиционеров, а также около техники выделяющей электромагнитное излучение.

Монтаж датчика движения целесообразно производить в том месте, где возможно появление человека. Также необходимо брать во внимание и угол охвата датчика. Так как у любых датчиков движения есть свой угол охвата, установка под неправильным углом полностью сведёт на нет его эффективность.

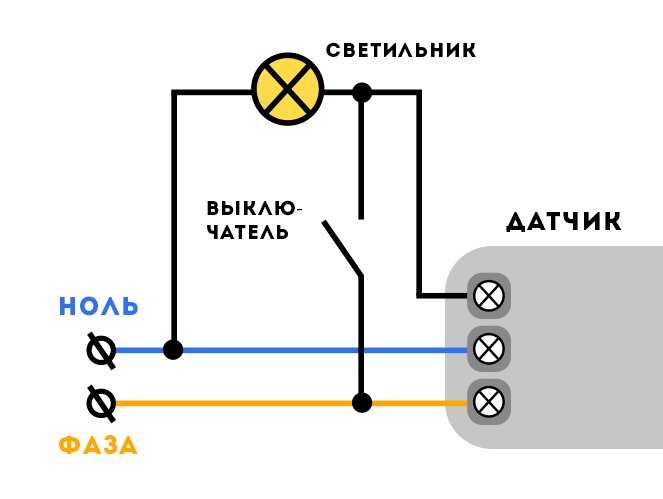

Установка датчика движения с выключателем

Если необходимо учесть режим, когда лампочка не будет выключаться после определенного промежутка времени, в схему монтируют отдельный одноклавишный выключатель.

При такой схеме подключения, выполняют параллельное соединение, то есть питающую фазу подводят и к датчику движения, и к выключателю.

Поскольку у датчика движения три провода, а у выключателя их два, то следует провести параллельное подключение:

1. Одновременно завести фазу от автоматического питания на выключатель и датчик. В этом вам помогут клеммы WAGO.
2. Далее, также с помощью клемм WAGO, необходимо присоединить второй провод с одноклавишного выключателя к выходному проводнику с датчика.

Такая схема позволяет самостоятельно отключать и включать осветительные приборы в случае поломки датчика движения или более долгого нахождения в комнате.

Установка нескольких датчиков в одном помещении

Если помещение большое, то один датчик движения может не справиться. В этом случае применяют схему с двумя датчиками, которые располагаются в противоположных концах комнаты. Необходимо учитывать, что оба прибора должны работать от одной фазы, иначе произойдет короткое замыкание. Подключать оба датчика нужно по параллельной схеме.

В настоящее время датчики движения являются средством, которое позволяет без лишних усилий включать и выключать практически любой осветительный прибор. Также они позволяют экономить электроэнергию, а значит и ваши денежные средства.

90 фото подбора устройства и его монтаж

Датчики движения разрабатывались для охраны. Они позволяли быстро получать информацию о несанкционированном доступе на территорию. Позже область применения расширилась, их стали использовать в промышленных и бытовых целях.

Использование приборов позволяет экономить электроэнергию, повышает уровень комфорта в жилых и производственных помещениях.

Схема работы

Есть несколько видов приборов, отличающихся по чувствительности. Принцип работы датчика движения зависит от его параметров:

Инфракрасное (пассивное) оборудование срабатывает на появление источника тепла. Для оптимальной работы необходима настройка, выбор подходящего режима.

При минимально допустимых настройках датчик начинает срабатывать на домашних животных, при максимальных настроен на взрослых людей, а на появление ребенка не реагирует. Большинство моделей необходимо настраивать в ручном режиме.

Ультразвуковой детектор функционирует в активном режиме. Он фиксирует отражение высокочастотного сигнала от объектов, попадающих в зону обзора. Их перемещение, появление нового объекта изменяет характеристику отраженных сигналов, происходит срабатывание. Работает непрерывно, сканируя определенную зону.

Через установленные промежутки времени прибор посылает сигнал и реагирует на его отражение. Стоит в несколько раз дороже инфракрасных моделей, надежен в эксплуатации, применяется для охраны.

Микроволновые сенсоры в непрерывном режиме сканируют подконтрольную зону, действуя как радиолокатор. Эта техника реагирует на любое движение. Дороже устройств другого типа, поэтому широкого распространения в быту не получила.

Комбинированные приборы содержат сразу несколько типов сенсоров, что позволят точно обнаруживать и реагировать на любой объект, попавший в зону действия. Чаще всего комбинируются инфракрасные и ультразвуковые устройства, стоят дорого.

Как выбрать оптимальный вариант

Какой датчик движения выбрать для включения света зависит от места его предполагаемой установки, конструктивных особенностей. Есть модели, выпускаемые для работы внутри и снаружи помещения.

Если необходимо автоматическое включение света автоматически при открывании двери, то подойдут микроволновые или ультразвуковые, датчики. Инфракрасные на движение двери не срабатывают, они отреагируют только при появлении человека в обзорной зоне.

Потолочные и настенные устройства отличаются углом обзора. В первом случае охватывается 360% пространства, во втором максимально до 240%, самые простые модели имеют угол обзора всего 90%.

Уличные датчики движения разрабатываются с учетом их функционирования в сложных климатических условиях. Комнатные датчики не рассчитаны на работу в условиях повышенной влажности, резкого изменения температурного режима.

Монтаж

На все изделия прилагается схема подключения датчика движения, поэтому настроить и установить устройство можно самостоятельно. Место выбирается таким образом, чтобы не происходило срабатывания на посторонние сигналы.

Наружные приборы подходят для контроля над заданным периметром. Радиус реагирования до 500 метров, что позволяет их использовать для придомовых территорий. Внутренние сенсоры используются в квартирах, подъездах.

Рекомендации как правильно установить датчик движения необходимо обязательно изучить в прилагаемой инструкции. Общие советы:

• выбрать постоянное место, чтобы потом не пришлось перемещать устройство;
• рядом с сенсором устанавливается обычный выключатель для ручного отключения свет в случае необходимости;
• чтобы случайно не повредить устройство, его лучше устанавливать, слегка углубив в стене;
• солнечные лучи могут нарушить работу сенсора, поэтому датчик нужно ставить в месте, куда они не попадают.

Принцип работы схож с механизмом соединения контактов в обыкновенном выключателе, только в этом случае реле служит исполнительным механизмом.

Проверить правильность подключения поможет временная схема из технического паспорта. Несрабатывание прибора означает ошибки, допущенные при монтаже.

По окончании работ необходимо отрегулировать датчик, установив оптимальное для срабатывания время. Установку сложных, дорогостоящих устройств стоит доверить профессионалам.

Перед покупкой устройства целесообразно посмотреть фото датчиков движения для включения света. Это позволит заранее выбрать модель с оптимальными внешними характеристиками, конструкцией, сектором обзора, принципом работы.

Устройства компактны, легки в установке. Они подходят для частных и многоквартирных домов, иногда устанавливаются на фасаде магазинов.

Кроме основного назначения играют роль сигнализации, срабатывая при приближении людей к охватываемой сектором обзора территории.

Фото датчиков движения для включения света

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Как установить выключатель света с датчиком движения

БЛОГ

Гораций Хе

Последнее обновление: 9 декабря 2022 г.

Датчики движения

отлично экономят энергию и обеспечивают удобство. Они могут автоматически включать свет для нас при обнаружении движения человека и выключать свет для нас, когда движение не обнаружено. Независимо от того, используется ли он на открытом воздухе или в помещении, выключатель света с датчиком движения в большинстве случаев лучше, чем механический выключатель света.

Содержание

• Шаг 1. Подготовьте инструменты для установки
• Шаг 2. Снимите старый коммутатор
• . Шаг 3. Подключите выключатель света с датчиком движения
• . Шаг 4. Закрепите выключатель в настенной коробке

Выключатели с датчиком движения прекрасно экономят энергию и обеспечивают удобство в нашем доме. Детектор датчика движения может автоматически включать для нас свет, когда мы заходим в комнату, и выключать свет, когда мы выходим. Выключатель света с датчиком движения более предпочтителен для домашнего использования, чем светильник с датчиком движения, потому что большую часть времени нам нужно вручную управлять светом.

И проще просто модернизировать традиционный настенный выключатель датчиком движения, чем заменить светильник.

Никогда не поздно заменить ручной механический выключатель света на интеллектуальный, активируемый движением, а подключение и установка выключателя света с датчиком движения могут быть быстрыми и простыми.

Вам не нужно вызывать электрика для работы. Все, что вам нужно, это некоторые обычные инструменты, такие как отвертка, которая есть в каждом доме (у вас нет отвертки?), и в течение 30 минут вы можете выполнить работу даже для новичков, не имеющих знаний в области электрики.

Посмотреть видео вариант установки выключателя света с датчиком движения.

Если вам нужна пошаговая инструкция, продолжайте читать.

Шаг 1. Подготовьте инструменты для установки

Перед установкой выключателя света с датчиком движения подготовьте эти инструменты, чтобы мы могли ускорить процесс.

• Выключатель света с датчиком движения
• Отвертка
• Дополнительно
  • Кусачки: для обрезки проводов при необходимости
  • Разъемы для проводов: большинство выключателей света с датчиками движения по умолчанию включают в себя разъемы для проводов в комплекте принадлежностей
  • Тестер напряжения: для идентификации провода питания и проверки отсутствия напряжения
  • Изоленты: для маркировки горячих проводов

Шаг 2.

Удалите старый выключатель

Выключите выключатель на светильнике, выключатель которого вы хотите заменить, и несколько раз включите/выключите существующий выключатель, чтобы убедиться в отсутствии питания.

Теперь можно смело удалять старый переключатель. Предположим, вы совершенно не разбираетесь в электрике и беспокоитесь о проводке. В этом случае вы можете сфотографировать существующую проводку, чтобы применить аналогичную проводку к выключателю света с датчиком движения или даже восстановить старую проводку и выключатель.

При необходимости пометьте горячий провод (черный провод) изолентой.

Если вы не знаете, какой провод является проводом нагрузки, а какой проводом под напряжением, используйте тестер напряжения для подтверждения следующим процессом:

1. Включите выключатель
2. Поднесите тестер напряжения к каждому черному проводу
3. На провод питания подается питание, а на провод нагрузки нет питания
4. Выключить рубильник
5. Используйте напряжение рядом с горячим проводом, чтобы убедиться, что питание отключено
6. Обозначить провод изолентой

Шаг 3.

Подсоединение выключателя освещения с датчиком движения

Во-первых, с помощью тестера напряжения убедитесь, что выключатель выключен и питание отсутствует.

Теперь приступаем к подключению выключателя света с датчиком движения к светильнику, соединяя провода одного цвета.

• Горячий провод (черный) к горячему проводу выключателя света (черный)
• Провод нагрузки (черный или красный) к проводу нагрузки выключателя освещения (красный)
• Соедините все нейтральные провода вместе (белые)
• Соедините вместе все провода заземления (зеленые или медные)

Теперь частично вкручиваем выключатель датчика движения в настенную коробку и тестируем проводку.

Включите выключатель, датчику движения нужно некоторое время, чтобы прогреться, и он автоматически включит свет, если проводка исправна.

Нажмите кнопки на выключателе света, чтобы проверить, сможете ли вы успешно управлять включением и выключением света.

Шаг 4.

Закрепите коммутатор в настенной коробке

Закрепите винты, установите накладки и установите коммутатор в прямое положение.

Теперь вы можете настроить функции переключателя освещения с датчиком движения на правильные настройки в соответствии с руководством пользователя, такие как датчик присутствия и режим обнаружения движения датчика отсутствия, временная задержка и определение окружающего освещения.

Как добавить датчик движения к существующему наружному освещению

Автор: Beth-uel De La Cruz

 · Последнее обновление

30 июля 2019 г. и энергию, пытаясь выбрать только правильные светильники для наружного освещения. Возможно, вы даже столкнулись с внутренним конфликтом: функциональность или красота? Если вы приобрели светильники, которые  не имеет датчика движения, не беспокойтесь. Можно добавить движение к существующим наружным светильникам. Сделать это просто, на самом деле, вы даже можете добавить обнаружение движения, не выполняя ни одной унции проводки.

Зачем нужен наружный датчик движения?

Светильники для наружного освещения, активируемые движением, имеют ряд преимуществ. Во-первых, наружное освещение со встроенными или дополнительными датчиками движения может облегчить вашу жизнь. Если вы когда-нибудь пытались в темноте найти правильный ключ, балансируя рукой, полной продуктов, и, возможно, даже плачущим ребенком. Приходить домой на темное крыльцо неприятно, особенно если вы живете на улице без уличного освещения.

Более важным преимуществом светильника, активируемого движением, является безопасность дома. Ackerman Security отмечает, что камеры и другие виды оборудования для наблюдения являются главными средствами устрашения для грабителей, а видимый знак безопасности также входит в их десятку лучших. ¹  US News and World Report также объясняет, что датчики движения являются ключевым фактором в защите от потенциальных нежелательных гостей. ² Если у вас установлена ​​наружная камера, отлично! Но если ему не хватает ночного видения, в темноте от него мало пользы. И твой дворовой знак охранной системы мало помогает, пока ты сидишь в темноте рядом с кустами. Свет, активируемый движением, может действовать как средство защиты от взлома сам по себе, но он также может поддерживать наружные камеры и даже проливать свет на ваш знак безопасности.

Конечно, вы можете просто оставить наружное освещение включенным, когда вас нет дома, но это стоит денег (150-ваттный прожектор, работающий в течение 8 часов, обойдется вам примерно в 52 доллара в год ³ ). Не говоря уже о том, что вы внесете свой вклад в проблему светового загрязнения, из-за которого так много жителей городов и пригородов не могут видеть звезды ночью. ⁴

Самый простой способ: установить лампочку с датчиком движения

Технологии — фантастическая штука. Когда дело доходит до технологии датчиков движения, кто-то где-то придумал это гениальное устройство: лампочки с датчиками движения.

Эти лампочки — простой и эффективный способ без особых усилий придать существующим уличным светильникам возможность обнаружения движения.

Вот как они работают:

Лампа имеет встроенный пассивный инфракрасный датчик . На картинке ниже вы можете увидеть небольшой выступ в верхней части лампочки; это датчик.

Эти датчики могут обнаруживать все, что излучает тепловые сигнатуры. Пока вы живы (если вы читаете это, мы предполагаем, что так и есть), ваше тело постоянно излучает тепло. Это тепло определяется датчиком PIR как инфракрасный свет. Как только вы войдете в заданный диапазон для датчика света, он включит свет.

Если это кажется вам лучшим решением, мы рекомендуем одну из трех лампочек, указанных ниже. Все три лампочки могут включаться/выключаться в зависимости от движения.

1. QPAU E27 7W 14 Светодиодная лампа с ИК-датчиком движения Проверить цену на Amazon
2. iRainy E27 Светодиодный инфракрасный датчик обнаружения движения Проверить цену на Amazon
3. Светодиодная лампа с датчиком движения Sky Genius Проверить цену на Amazon

Best Combo Метод: датчик движения + управление смартфоном + камера

Для тех, у кого нет наружной камеры слежения или датчика движения, есть очень мало вариантов. Одним из лучших и простых в установке является текст.

Вот как это работает:

Тукан поставляется из двух частей: камеры с датчиком движения и адаптера питания USB. USB-адаптер питания ввинчивается в гнездо уличного светильника так же, как лампочка. Он получает питание от этого источника и может поддерживать включенную камеру заряженной и готовой к работе.

Эта система представляет собой комплексную камеру домашней безопасности. Мало того, что он может превратить любой светильник в свет, активируемый движением, но Toucan также включает прямые видеопотоки HD, двустороннюю внутреннюю связь, сирену 100 дБА, облачное хранилище на 2 часа, устойчивость к атмосферным воздействиям IP44, мгновенные мобильные уведомления. , и более. И бонус, вы можете установить его всего за 15 минут.

Сам свет это умный свет. Вы можете настроить его так, чтобы он реагировал на движение, или вы можете управлять им из любого места с помощью прилагаемого мобильного приложения.

Вы можете приобрести это устройство менее чем за 199 долларов США.

Лучшее решение для тех, кто любит свои лампочки: попробуйте ввинчиваемый датчик движения

Этот метод удивительно прост и очень похож на Kuna Toucan или на установку лампочки PIR. Эти устройства, которые бывают разных форм и размеров, работают с одной и той же идеей. Они позволяют вам сохранить ваш светильник И лампочку при добавлении датчика движения.

Например, гнездо Defiant Indoor с датчиком движения на 120 градусов:

Выглядит знакомо? Должно. Он очень похож на USB-адаптер питания, входящий в комплект поставки Kuna Toucan, только без дополнительного преимущества камеры видеонаблюдения. Просто выкрутите лампочку, подключите ее, а затем снова вкрутите лампочку. Вуаля! Простой и эффективный датчик движения для существующих наружных светильников.

Многие розетки PIR предназначены только для использования внутри помещений. Например, Defiant указан как внутреннее устройство. Тем не менее, большинство пользователей, как правило, размещают его на открытом воздухе, и компания, которая производит его, позиционирует его как противоугонное устройство, намекая, что у него также есть потенциал для использования вне помещений.
