Установить розетку своими руками: как сделать правильный монтаж, чтобы не вываливалось из стены? Пошаговая инструкция по установке одинарной или двойной розетки

Установка розетки своими руками, схема подключения к электросети, фото

---

Подключение и установка розеток своими руками обычно пугают владельцев частных домов и дач, как и другие работы связанные с электричеством. Мы расскажем в какой последовательности проводить монтаж коробки под розетку и как её подсоединить, соблюдая правила собственной безопасности.

Содержание:

Правила безопасности и соединения проводников, выбор сечения кабеля
Монтаж розеток в бетонную стену
Особенности установки розетки в кирпичную стену
Как монтировать розетку в гипсокартонной перегородке
Правила и схемы подключения проводов

Установка розетки своими руками

Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

Таблица определения мощности электропотребителей на розетку

Новую проводку обычно тянут медным проводом.

Подбор сечения проводки с медной жилой

Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Подбор сечения проводки с алюминиевой жилой

Важно!

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях.

В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

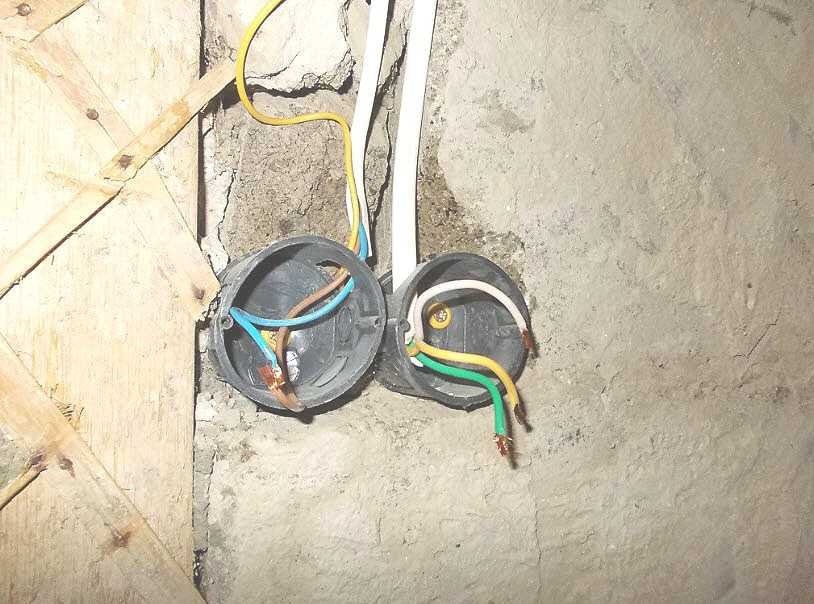

Подготовленные подрозетники и выведенные провода

Особенности установки розетки в кирпичную стену

Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

Важно!

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.

Штробление кирпичной стены специальным штроборезом

Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Важно!

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

Накладные розетки и особенности их монтажа

Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.

Установка блока накладных розеток

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

Схема подсоединения розетки к электросистеме

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!

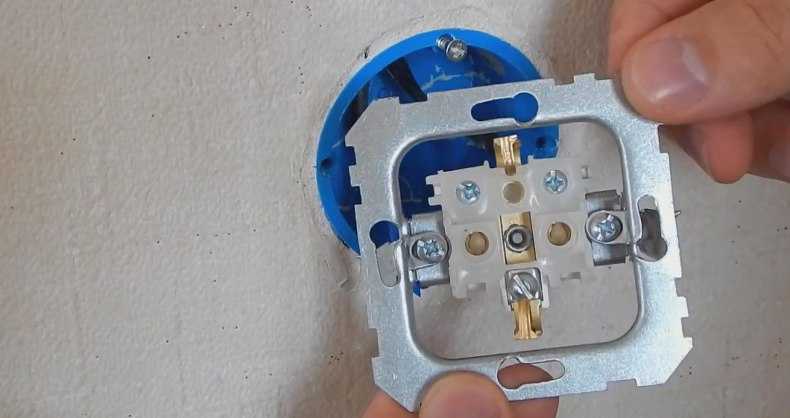

Установка и подключение розетки

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Итог

Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.

как правильно установить электрический выключатель своими руками

Одной из самых важных домашних работ является монтаж розеток и выключателей. И на первый взгляд, казалось бы, всё просто. Но здесь могут возникнуть некоторые сложности. В первую очередь устройство должно быть безопасным для детей. Кроме этого, зачастую могут возникать электромагнитные помехи, которые необходимо подавлять установкой специальных фильтров. Если установить розетку правильно, то такие фильтры не понадобятся.

• Важные нюансы
• Конструктивные особенности прибора
• Разновидности устройств
  • Модель «выручалочка»
  • Европейские аналоги
• Правила безопасности
• Необходимые инструменты и материалы
• Некоторые советы

Важные нюансы

При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Только при их соблюдении обеспечивается безопасность и качественная установка. Перед тем как приступать к работе, необходимо выключить электричество во всём здании или квартире. То есть после выключения света делаются все операции, такие как выбивание штроб, высверливание лунок и отверстий, прокладка кабеля и подключение его к розетке.

Только потом подаётся электричество для проверки работоспособности системы.

Каждый провод перед подключением проверяется фазоуказателем. Выполняя монтажные работы, нужно помнить, что напряжение может появиться в любой момент, поэтому преждевременная проверка провода на наличие напряжения очень важна. Также важно не трогать оголённые провода при установке.

В случаях, когда внезапно ударило током, следует помнить, безопасность в первую очередь зависит от скорости и реакции рабочего. При этом человек может получить такие ушибы:

• за 0,2 секунды (средняя скорость реакции) — вызывает неприятные ощущения;
• за 1 секунду — дрожь, болезненные ощущения и озноб, которые без своевременной медицинской помощи могут усилиться, потребуется госпитализация;
• за 10 секунд — фибрилляция сердечной мышцы, обморок (без госпитализации заканчивается в основном летальным исходом).

В связи с этим необходимо вовремя реагировать не только человеку, которого ударило током, но и окружающим. Лучше сразу оттянуть на себя рабочего. Но нужно помнить, что таким образом можно взять на себя часть удара.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
2. Два контакта — плюс и минус (заземление).
3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене. Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Разновидности устройств

Как розетки, так и выключатели могут быть одинарными, двойными или тройными. Но последние пользуются не такой популярностью, как первые два варианта. Они объединены в один массив, имеют общую крышку и подрозетник. Розеточная группа — несколько розеток, установленных в один ряд. Для монтажа модуля (массива) розеток или розеточной группы используется обычный подрозетник.

Кроме этого, устройства могут обладать и другими дополнениями. К примеру, разъёмами для подключения интернета, телевидения, стационарного телефона, установкой таймера, датчика, который отключает плюсовой контакт при прикосновении к розетке и тому подобное. Розетка или выключатель, как правило, монтируются в специальный монтажный короб, который преждевременно устанавливается в проделанную дыру в стене.

Модель «выручалочка»

Простая и удобная современная модель накладной розетки. У неё есть множество преимуществ, но также можно отметить и недостатки.

Модель «выручалочка» позволяет:

1. Полностью заменить розетку и подрозетник при необходимости, при этом декоративное покрытие стены не портится, поскольку крышка полностью закрывает крепёжную накладку.
2. Заменить старые розетки на устройства стандарта «евро» не будет сложной задачей, к тому же не нужно снимать подрозетник и портить декоративное покрытие.
3. Используя специальный подрозетник, можно устанавливать устройства и в гипсокартонное покрытие повышенной прочности и надёжности.
4. С этим же подрозетником их можно монтировать в деревянные стены. Если возникнет дуга, то произойдёт замыкание через металлическую обойму, и дальше она не будет распространяться.

Европейские аналоги

Если сравнивать фактор потребительской потребности, то модель «выручалочка» является не самым лучшим вариантом. Противоположностью по этим характеристикам является устройство с выдвижными розетками. Оно очень быстро набирает популярность в странах Евросоюза.

Хотя с другой стороны, такое устройство имеет низкий уровень безопасности, поскольку из-за монтажа в стене полностью всего устройства участились случаи возгорания. Хотя и розетка является удобной, так как она не портит интерьер помещения, а при необходимости вытягивается, но это больше маркетинговый ход, чем полезная функция.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.

Ранее использовался известный трюк, когда в целях экономии подводили любые провода к выключателю, а разделанный плюс оставляли в распределительной коробке подо потолком. На сегодня такой приём недопустим.

Необходимые инструменты и материалы

Как и для любых других подобных работ, перед началом необходимо подготовить все инструменты и материалы, которые могут понадобиться в процессе выполнения. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе.

Для того чтобы поставить розетку или выключатель, нужно подготовить следующее:

1. Набор отвёрток.
2. Фазоуказатель (вольтметр, тестер).
3. Пассатижи с изоляцией ручек.
4. Монтажный и канцелярский нож.
5. Кусачки.
6. Виниловая изолента.
7. Изолирующие колпачки для переноса розеток.
8. Холодный припой.
9. Съёмник изоляции.
10. Свёрла, дюбеля и тому подобное.
11. Гипс.
12. Электродрель.
13. Силиконовый герметик.

Иногда изолента может использоваться в качестве демпфера, то есть обмотки в местах прохождения через различные отверстия, а не в качестве изоляции.

Некоторые советы

Для начала необходимо понять некоторые приёмы по съёму изоляции. К примеру, профессиональные электрики снимают её по-своему. Используют бокорезы, которыми прорезывают изоляцию провода. Делать это нужно не до конца, медную часть прорезать нельзя, после чего дёрнуть в сторону.

В этом вопросе, главное, набить руку. Профессиональные мастера делают такую операцию «вслепую», и возможность образования закусов очень маловероятна. Другое дело — начинающие электрики, у которых закусы образуются в большинстве попыток.

Важно также понимать общие принципы сращивания проводов. Нужно делать такую операцию при необходимости перенести розетку на другое место. Согласно правилам безопасности, сростку проводов не рекомендуется делать. Но если нужно поставить розетку в определённом месте, то остаётся только разбивать декоративную отделку. Поэтому иногда можно пренебречь общими правилами.

При установке в бетонную стену нужно узнать толщину отделки. Край подрозетника должен быть на одном уровне (параллельно) со стеной. В гипсокартон устройство монтируется с помощью специальных подрозетников со скользящими опорами.

Установить розетку или выключатель в доме даже неопытному начинающему мастеру несложно. Главное, придерживаться чёткого алгоритма работы, прислушаться к советам электриков. Здесь нужно аккуратно выполнять работу, и результат не заставит себя ждать. При этом в доме никогда не будет чувствоваться запах гари от подгоревшей изоляции. Также стоит устанавливать только качественное оборудование, а пользоваться профессиональными инструментами.

Как установить розетку своими руками

Чтобы знать, как установить розетку, необязательно быть электриком по профессии — достаточно знаний об электрических схемах, полученных в школе на уроках физики. Отсюда надо запомнить первое правило таких работ — все их делают при выключенном напряжении и только после окончательной проверки результатов работы включают питание.

Содержание

• Выбор типа соединения — внутренняя или внешняя
• Подготовка к фундаменту
  • Установка базы
  • для внешнего сокета
• Подготовка проводки
  • Цвет провода
  • Очистка изоляции
  • Подготовка VEIN
  • Tinning OR Cimpp
  • Соединительные провода
• Фиксация розетки в розетке
• Установка крышки
• Видеоподборка

Выбор типа подключения — внутреннее или внешнее

Перед установкой обычной розетки дома проводится достаточно большой объем работ. Сначала производится расчет электропроводки, на основании чего подбираются сами устройства и провода, которые к ним подойдут. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой метод будет использоваться.

втулка наружная — левая, внутренняя — правая

Разные типы розеток предназначены для использования в определенных условиях, но при выборе способа установки розетки в квартире чаще всего руководствуются вопросом удобства монтажа. Не всегда можно и нужно прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это произойдет в съемной квартире.

Внутренние и внешние розетки работают одинаково, а их подключение отличается лишь мелкими деталями. Основная последовательность действий всегда одинакова.

Подготовка фундамента



Внутренние и внешние розетки должны за что-то держаться, а крепление должно быть качественным, ведь контакты современных устройств выполнены подпружиненными, для плотного контакта друг с другом. Это необходимо для снижения сопротивления электрическому току, но и современная евророзетка может выскочить из стены при попытке вынуть из нее вилку, если цоколь недостаточно хорошо ее держит.

В результате основание должно быть надежно прикреплено к стене, для чего используются дополнительные аксессуары. В скрытой розетке это подрозетник, который вмурован в стену, а открытая крепится дюбелями или шурупами.

Установка розетки

По сути, это пластиковый стакан, вмурованный в стену. Если установить розетки без него, то очень скоро его крепления раскрошат даже самый прочный бетон и он выпадет. Пластик достаточно вязкий, чтобы за него цеплялись крепежные детали, и достаточно шероховатый, чтобы держаться на стене.

Если установка подрозетника производится впритык, то сначала сверлится отверстие под подрозетник. Для этого понадобится дрель с коронкой или сверло по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемое заподлицо крепление. Если вы производите замену розетки своими руками, а старая розетка по каким-то причинам не подходит к новой розетке, то ее высверливают из стены и на ее место необходимо поставить новую.

Когда отверстие готово, к нему прокладывается провод розетки и теперь можно приступать к установке самой розетки. Для этого готовят небольшое количество гипсового раствора (алебастрового или цементного) и промазывают им отверстие в стене с боков – теперь можно вставить подрозетник (предварительно пропустив в него конец провода).

Подрозетник выставляется таким образом, что вся его площадь, без перекосов, находится вровень с поверхностью стены. Когда вы вдавливаете его в стену, обычно выходит определенное количество раствора.

Перед удалением излишков раствора и окончательной установкой розетки в стену рекомендуется подождать, пока раствор не начнет схватываться.

Теперь осталось дождаться полного затвердевания шпаклевки — розетка готова и теперь в нее можно установить внутреннюю розетку.

Основание для внешней розетки

Наружная розетка состоит из трех частей — основания, внутренней части и крышки. Между собой они соединяются следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.



Часто вся подготовка к креплению сводится к сверлению отверстий под дюбеля, если розетка должна быть установлена ​​на бетонную стену. Если вы устанавливаете электрическую розетку на деревянную поверхность, все сводится к закручиванию шурупов. Правда, если саморезы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Здесь есть только один нюанс — основание розетки выполнено из пластика, который горит и плавится. Требования ПУЭ при необходимости поставить розетку на дерево, предписывают сделать для нее дополнительное основание из негорючего материала.

Подготовка проводки

Длина провода, оставленного в розетке, периодически становится предметом жарких споров. С одной стороны, желательно оставить его как можно дольше, так как при ремонтных работах конец провода, скорее всего, придется откусить и нужен запас. С другой стороны, розетка будет меняться либо раз в много лет, либо при перегреве и плавлении, когда часть провода, скорее всего, придет в негодность. При этом далеко не факт, что это будет его маленький кусочек, ведь в коробке все сжато.

Тут может быть только один совет — оставить провод такой длины, чтобы с ним было удобно работать и он входил в гнездо с обратной стороны внутренней части розетки.

В остальном подготовка провода полностью идентична как для наружных, так и при установке обычных внутренних розеток.

Цвет провода

Правильно установленная проводка для розеток характеризуется использованием проводов определенного цвета. Это не обязательное условие для его нормального функционирования, но оказывает неоценимую помощь при установке и ремонте.

Два самых важных цвета, которые нужно правильно соединить, это синий и желто-зеленый. Первый означает ноль, а второй заземление это тот же ноль, но подключенный не для работы оборудования, а для защиты его и пользователей от попадания фазы на корпус. Остальные цвета могут быть разными и на них «вешается» фаза.

Если установленный провод бесцветный, то его придется дополнительно прозвонить пробником или тестером — какой из проводов куда подключен.

Очистка изоляции

У профессиональных электриков есть для этого специальные инструменты, но если вы устанавливаете розетки самостоятельно, то вряд ли они окажутся под рукой. В домашних условиях для этой цели используют нож или плоскогубцы, у которых есть кусачки.

Какая бы изоляция проводов не снималась, главное следить за тем, чтобы металлическая основа не была повреждена – если на ней будет даже минимальный надрез, то жила скоро порвется.

Если вы пользуетесь ножом, то лезвие нужно держать под острым углом, чтобы не зацепить проволоку. При использовании плоскогубцев они слегка сжимают изоляцию и отрывают ее. Если попался сложный случай, то край проволоки нагревается огнём зажигалки и потом отрывается.

Работа профессиональным электроинструментом для зачистки проводов и изоляции хорошо показана в этом видео:

Подготовка вен

Немного отличается при использовании одножильного и многожильного проводов. Общий принцип один – нужно сделать так, чтобы площадь контакта между проводом и клеммой была максимальной. По логике, для этого нужно сделать так, чтобы к клемме прилегал как можно больший отрезок провода. Дополнительно жила обжимается пассатижами — при этом она немного сплющивается и площадь контакта увеличивается.

Для увеличения длины той части одножильного провода, которая касается контактов розетки, ее скручивают кольцом так, чтобы ее внутренний диаметр подходил к клеммному болту. При его установке придется полностью выкрутить крепежный болт, вставить провод и закрутить болт обратно, зато контакт будет максимально надежным. Таким же образом обрабатывается многожильный провод, но для него есть другой способ. Для этого все жилки делят на две группы, каждую из которых скручивают между собой – конец проволоки получается в виде буквы «V». Теперь проводку надо расплющить пассатижами и их можно вставлять в контакты гнезда, даже не выкручивая полностью болт.

Лужение или опрессовка

Откровенно говоря, это совсем не обязательный этап для бытовых устройств, но если рассматривать, как правильно установить мощные розетки, или как максимально надежно соединить провода, то без него не обойтись. Дело в том, что действие электрического тока вызывает вибрации в контактах розеток и со временем провода в них ослабевают, особенно если они многожильные. Также следует учитывать, что со временем медная проволока при контакте с воздухом постепенно окисляется, а незакрепленные жилы приходят в негодность.

Чтобы максимально минимизировать этот эффект, перед подключением проводов обрабатывают концы. Лужение – это покрытие жилы оловом, а для опрессовки или опрессовки приобретаются специальные наконечники, которые надеваются на проволоку и вдавливаются в нее пассатижами или обжимными клещами. Наконечники могут быть в виде обычной трубки или с добавлением шайбы на конце, которая прижимается болтом к контакту.

Соединительные провода

Если знать, на каком проводе находится земля и где фаза с нулем, то тут проблем быть не должно. На каждой розетке можно визуально увидеть, какая клемма от какого контакта — просто не получится поставить два провода на одну токоведущую пластину (если не ставить конкретной цели). Главное правильно подключить землю (если она есть) — обычно этот контакт находится посередине и относится к усикам, которые торчат сверху и снизу розетки. Фаза с нулем подключается к крайним контактам, соединенным с пластинами, в которые подключается штекер. Затем затягиваются болты – соединение завершено.

Много диаметрально противоположных утверждений, когда категорично утверждается, что фазу нужно подключать вправо или влево, но ни один из соискателей никогда не сможет объяснить, почему нужно делать именно так, как он говорит.

В ПУЭ нет ни одного положения, регламентирующего этот параметр, и все подобные утверждения распадаются на один неоспоримый факт — вилку можно вставлять в розетку как угодно. Соответственно нет разницы как правильно установить розетку — с фазой слева или справа — любой здравомыслящий электрик, прежде чем зайти в розетку, должен воспользоваться своим индикатором напряжения и проверить его расположение, хоть провода и цветные — закодировано.

Фиксация розетки в розетке

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный розеточный механизм в подрозетник просто невозможно, тем более, что на его корпусе имеется ограничитель, благодаря которому розетка плотно прилегает к стене. Нужно только собрать провода вместе, согнуть их, аккуратно загнуть за розетку и вставить все внутрь розетки.

Розетка крепится двумя способами — распорными ушками и крепежными болтами, которые вкручиваются в розетку — для них в ограничительной планке выполнены прорези. После того, как розетка прижата к стене, болты разжимных ножек затягиваются и надежно фиксируют ее в стене. Чтобы розетка не расшатывалась при вставке и извлечении вилки, уже используются крепежные болты. В процессе монтажа при помощи уровня проверяем горизонтальность рамок розетки.

Для открытой розетки этот шаг пропускается, так как обычно внутренняя часть розетки уже закреплена на основании.

Установка крышки

Здесь все достаточно просто — крышка ставится на место и прикручивается болтом (иногда двумя). Единственное, что нужно учитывать, это возможное наличие декоративной накладки. Он ни к чему не прикручен и держится на крышке. Его задача – скрыть возможные дефекты стены из-за установки розетки. На некоторых розетках декоративная планка больше стандартной и, следовательно, не позволяет монтировать розеточные планки со стандартным расстоянием между корпусами. Если такая конструкция установлена, то этому моменту следует уделить особое внимание.

Выбор видео

Краткий видеоурок от Леруа Мерлен:

Установка внешней розетки Legrand:

Установка трех розеток с последовательным подключением:

Установить блок из пяти розеток:

Установка розеток и выключателей в откосы пластиковых панелей:

В результате монтаж розетки можно разбить на несколько простых шагов, с которыми справится даже человек с минимальными навыками работы с инструментом.

Нужен ли мне электрик для перемещения электрической розетки?

Главная » Блог » Нужен ли электрик для переноса розетки?

Жизнь в цивилизованном обществе часто может показаться смешанным благословением. С одной стороны, мы получаем бесконечную выгоду от роскоши и удобств, которых в противном случае у нас не было бы, но мы отказываемся от определенной степени свободы, чтобы получить эти удобства. Любой, кто пытался построить большую пристройку к своему дому, вероятно, сможет это подтвердить. И хотя положительные стороны цивилизации значительно перевешивают отрицательные, эти отрицательные стороны иногда могут казаться угнетающими.

Электромонтажные работы — это одна из областей, где мы часто ограничены в своих возможностях, даже на собственной территории. Конечно, для этого есть вполне веские причины (подробнее об этом чуть позже), но это может затруднить понимание того, что вы можете и не можете делать с вашими электрическими системами. Некоторые вещи по закону должны выполняться только сертифицированным электриком, в то время как в других случаях вам просто рекомендуется, чтобы электрик позаботился об этом за вас.

Учитывая природу электричества — особенно в том количестве, которое подается в типичный дом — и опасность, которую оно представляет, есть веский аргумент в пользу того, что квалифицированный электрик должен выполнять любые электромонтажные работы независимо от того, какие закон говорит. Тем не менее, мы понимаем, что людям нравится делать что-то для себя везде, где это возможно.



Итак, вам нужен электрик, чтобы перенести розетки в вашем собственном доме? Ответ; это зависит.

В Великобритании вам по закону разрешено выполнять некоторые «незначительные» электротехнические работы самостоятельно, без привлечения сертифицированного специалиста, который сделает это за вас. Дело в том, что есть некоторый простор для интерпретации того, что представляет собой мелкая электромонтажная работа. Например, вам разрешено перемещать розетки на «короткое» расстояние, но официальные правила немного расплывчаты в отношении того, насколько коротко!

Следующая неясная область, которую мы коснемся, — это вопрос самой работы. С технической точки зрения, вам не нужен квалифицированный электрик для выполнения каких-либо электромонтажных работ. Работа, о которой говорится в законе, просто требует сертификации квалифицированным электриком, но она не обязательно должна выполняться этим электриком.

Но прежде чем вам придет в голову пойти и найти электрика, готового подписать ваши работы по электрике своими руками по относительно низкой цене, вы должны знать, что многие электрики не будут делать этого для более крупных работ. Несомненно, есть элемент желания подтолкнуть людей к тому, чтобы они нанимали их для выполнения работы, а не делали ее сами, но есть также вопрос их собственных средств к существованию, поскольку сертификация небезопасных электромонтажных работ будет иметь для них серьезные последствия.

Почему электромонтажные работы так ограничены?

Мы надеемся, что если вы планируете самостоятельно выполнять электромонтажные работы, вы знаете ответ на этот вопрос, но для тех, кто, возможно, читает это из праздного любопытства, основные причины весьма ограничительного характера электромонтажных работ безопасность и удобство.

Последний из них является наименее серьезным, но может иметь самые широкие последствия. Если вы сделаете что-то радикально неправильное, и это приведет к отключению электроэнергии в вашем районе, вы можете доставить неудобства многим людям.

Другая причина — безопасность — конечно, важнее. Неправильная работа с электрооборудованием может представлять серьезную угрозу безопасности, приводя к травмам и даже смертельным исходам. Это также может вызвать возгорание электричества, которое может распространиться и затронуть людей за пределами вашей собственности.

Главный вывод здесь заключается в том, что, хотя регулирование электромонтажных работ в значительной степени направлено на вашу собственную пользу, также в значительной степени оно касается защиты других людей от последствий потенциально некачественной работы.

Типы электрических розеток в Великобритании

Что касается домашних розеток, вы вряд ли найдете что-то большее, чем стандартная трехконтактная розетка на 230 вольт. Этот тип розетки известен как тип G. В некоторых домах также есть европейская розетка на 115 вольт, часто в ванной комнате, которая в основном используется для таких вещей, как зарядка электрических зубных щеток. Существуют и другие розетки с более существенным использованием, такие как синие розетки IP44 на 115 вольт и трехфазные розетки, которые в основном используются в промышленных условиях.

Перемещение электрической розетки

#1 Отключите электропитание
Чаще всего это достигается отключением выключателя в соответствующей области ваших электрических систем. Следует отметить, что в некоторых домах будет несколько выключателей, которые относятся к разным наборам розеток по всему дому. Обязательно попробуйте что-нибудь в вилке, которую вы перемещаете, чтобы убедиться, что от нее не исходит питание.

#2 Подготовка места
Убедитесь, что все отключено от сети и у вас достаточно места для работы. комната.

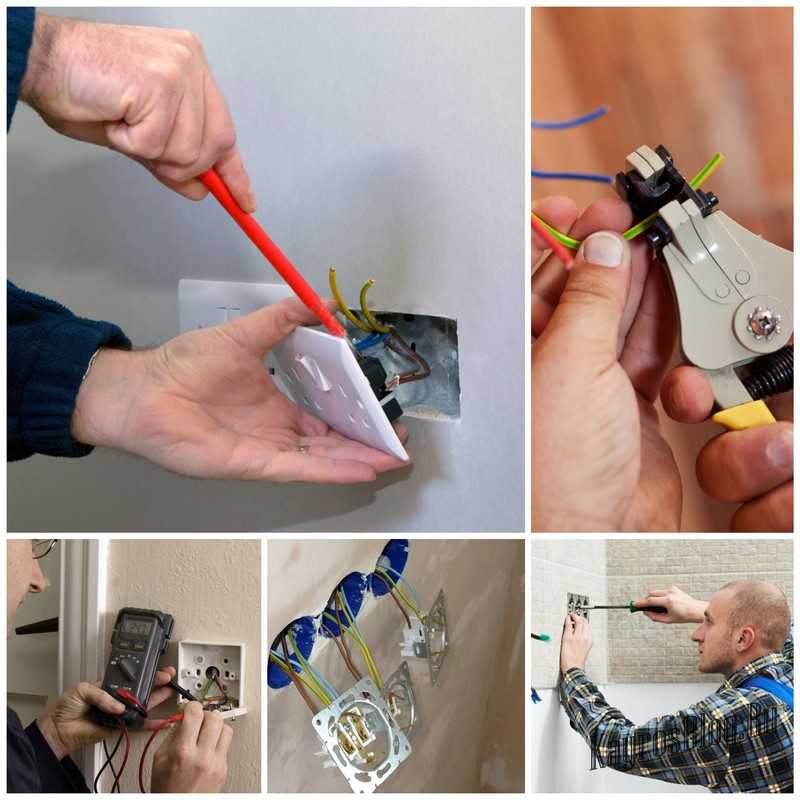

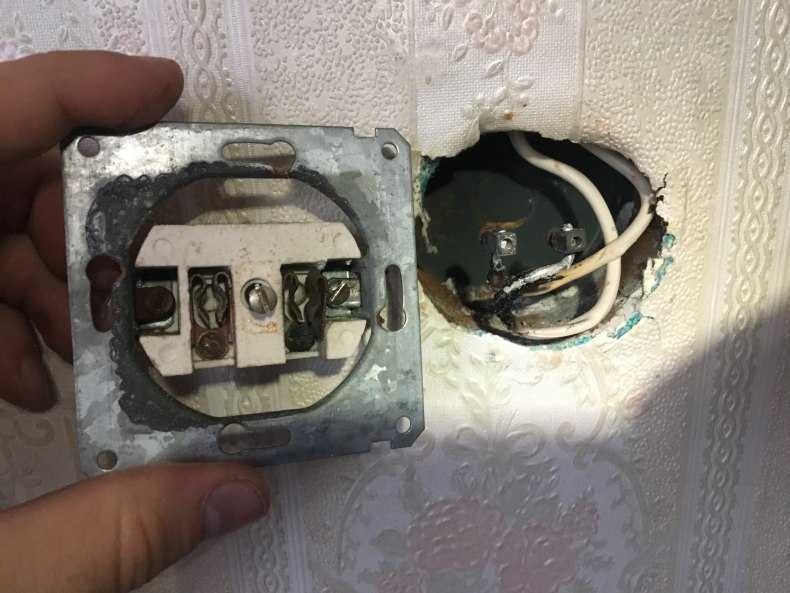

#3 Снимите розетку
Отвинтите розетку от стены и осторожно извлеките ее из клетки. Отвинтите клеммы, удерживающие провода на месте. Обратите внимание на любые необычные цвета проводов — они должны соответствовать одному из стандартов электропроводки Великобритании, но вы никогда не знаете наверняка.

#4 Проделайте отверстие
Теперь вам нужно новое отверстие для установки розетки. электрический провод, поэтому вам не нужно перенаправлять или прокладывать новый провод.

#5 Установите новую клетку
После того, как у вас есть отверстие, вам нужно установить новую клетку для установки розетки. Обязательно пропустите провода через клетку, прежде чем закреплять ее на месте.

#6 Все загерметизировать
Закрепите провода в соответствующих клеммах и снова прикрепите розетку к стене на новом месте.

Дело не только в проводах

Более проницательные из вас могли заметить, что речь шла о проделывании отверстий в стенах наверху. Естественно, если вы собираетесь переместить электрическую розетку, вам нужно куда-то ее переместить. И для подавляющего большинства розеток в доме это будет означать проделывание отверстия в стене, не говоря уже о заполнении старого отверстия.0003

Во многих отношениях эта часть задачи сложнее, чем электрическая. Конечно, неправильное выполнение электромонтажных работ может иметь гораздо более серьезные последствия, но в данном случае электромонтажные работы — это просто ввинчивание нескольких проводов в клеммы. Гораздо сложнее аккуратно создать и заполнить отверстия в стене.

Другими словами, даже если вы сами выполняете электромонтажные работы, вам может понадобиться нанять профессионального штукатура, который позаботится о последствиях.

Преимущества найма электрика для работы

Большинство преимуществ найма профессионала были изложены выше. Во многих случаях есть большая вероятность, что вам понадобится как минимум профессиональный надзор, если не сама работа, которая будет выполняться за вас. Но даже для работы, которую вам технически разрешено выполнять самостоятельно, может быть хорошей идеей поручить это профессионалу, чтобы исключить вероятность того, что неопытность вызовет проблемы, которые в лучшем случае будут доставлять неудобства. В худшем случае они могут ранить или убить.

Профессиональный электрик также сможет позаботиться о более грязной стороне перемещения розетки, например, о пробивании отверстий в стенах и оштукатуривании старых. И, если они не могут, у них, вероятно, будет подрядчик, с которым они смогут работать.

Заключение

Самостоятельное перемещение электрической розетки в Великобритании является законным, что не обязательно означает, что вам не нужен электрик, который сделает это за вас. В конце концов, для вас совершенно законно менять шины на собственном автомобиле, но подавляющее большинство из нас по-прежнему отвозит свои машины в гараж.

Если вы уверены в себе и знаете, что делаете, и не переносите розетку далеко, нет причин, по которым вы не можете справиться с этой работой самостоятельно. Однако, если вы перемещаете розетку далеко или для ее перемещения требуется прокладка дополнительной проводки, по закону вы обязаны, по крайней мере, вызвать профессионального электрика для подтверждения выполненной вами работы.

К сожалению, многие электрики не хотят этого делать, предпочитая выполнять работу самостоятельно. По этой причине мы рекомендуем найти электрика, который готов сертифицировать вашу работу до ее начала. Таким образом, вы не только сэкономите деньги, так как вам не придется платить кому-то за переделку вашей работы, но и электрик может сообщить вам обо всем, что он считает важным, прежде чем вы начнете.

Но самое главное, помните, что электромонтажные работы могут быть опасны. Если вы не уверены, неопытны или просто хотите перестраховаться, не беритесь за такую ​​работу самостоятельно. Некоторые вещи лучше доверить экспертам, и для многих преимущества самостоятельного выполнения не перевешивают потенциальные риски, если вы сделаете это неправильно.

Получите предложение от эксперта уже сегодня!

Вам также может понравиться…

Найдите моего местного эксперта Почему у вас должен быть костер…

Подробнее

Найдите местного эксперта Что делать, если вы найдете…

Подробнее

Найдите моего местного эксперта Защита незакрепленной электрической розетки Большинство.
